第1篇一、实验目的本次实验旨在通过现场检测和室内分析,对某座桥梁的结构健康状况进行评估,了解其承载能力和安全性。
实验内容包括外观检查、无损检测、静载试验和动载试验,以全面掌握桥梁的力学性能和使用状况。
二、实验对象及环境实验对象:某市某桥梁,全长120米,宽20米,单跨结构,主梁为预应力混凝土箱梁。
实验环境:晴朗,风力适中,温度15-25摄氏度。
三、实验方法1. 外观检查- 对桥梁整体外观进行检查,包括桥面、桥墩、桥台、伸缩缝等部位。
- 观察并记录裂缝、剥落、变形、腐蚀等病害。
2. 无损检测- 使用超声波检测技术对桥梁混凝土构件进行无损检测,评估其内部质量。
- 使用红外热像仪检测桥梁结构温度场,分析其热应力分布。
3. 静载试验- 在桥梁指定位置进行静载试验,加载重量根据桥梁设计荷载确定。
- 测量并记录桥梁在加载过程中的变形、内力、位移等参数。
4. 动载试验- 使用激振器对桥梁进行动载试验,测量其自振频率、阻尼比等动态参数。
- 分析桥梁的动力特性,评估其抗振能力。
四、实验结果与分析1. 外观检查- 桥面、桥墩、桥台等部位存在少量裂缝,但未发现严重病害。
- 伸缩缝工作正常,无异常现象。
2. 无损检测- 超声波检测结果显示,桥梁混凝土构件内部质量良好,无较大缺陷。
- 红外热像仪检测结果显示,桥梁结构温度场分布均匀,热应力较小。
3. 静载试验- 静载试验过程中,桥梁变形和内力均在设计允许范围内。
- 桥梁整体结构稳定,无异常现象。
4. 动载试验- 动载试验结果显示,桥梁自振频率和阻尼比均在设计允许范围内。
- 桥梁抗振能力良好,可满足正常使用需求。
五、结论根据本次实验结果,该桥梁结构健康状况良好,承载能力和安全性满足设计要求。
但仍需注意以下几点:1. 定期对桥梁进行外观检查,及时发现并处理裂缝、剥落等病害。
2. 加强桥梁养护工作,确保桥梁结构长期稳定。
3. 关注桥梁动力特性,防止桥梁发生共振现象。
六、实验总结本次桥梁结构检测实验采用多种检测方法,全面评估了桥梁的结构健康状况。

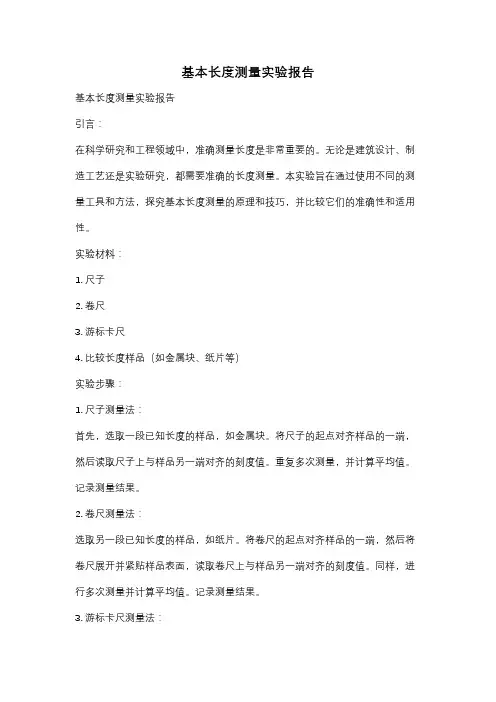

基本长度测量实验报告基本长度测量实验报告引言:在科学研究和工程领域中,准确测量长度是非常重要的。
无论是建筑设计、制造工艺还是实验研究,都需要准确的长度测量。
本实验旨在通过使用不同的测量工具和方法,探究基本长度测量的原理和技巧,并比较它们的准确性和适用性。
实验材料:1. 尺子2. 卷尺3. 游标卡尺4. 比较长度样品(如金属块、纸片等)实验步骤:1. 尺子测量法:首先,选取一段已知长度的样品,如金属块。
将尺子的起点对齐样品的一端,然后读取尺子上与样品另一端对齐的刻度值。
重复多次测量,并计算平均值。
记录测量结果。
2. 卷尺测量法:选取另一段已知长度的样品,如纸片。
将卷尺的起点对齐样品的一端,然后将卷尺展开并紧贴样品表面,读取卷尺上与样品另一端对齐的刻度值。
同样,进行多次测量并计算平均值。
记录测量结果。
3. 游标卡尺测量法:选取一段较小的已知长度样品,如细铁丝。
将游标卡尺的两个测量脚分别放置在样品两端,然后调整游标卡尺的滑动尺,使其与样品表面接触,并读取游标卡尺上的刻度值。
同样,进行多次测量并计算平均值。
记录测量结果。
实验结果与讨论:通过多次实验测量,我们得到了尺子、卷尺和游标卡尺的测量结果。
根据我们的测量数据,我们可以对这些测量工具进行比较和评估。
尺子是最常见的长度测量工具之一,它简单易用,适用于较长的线性测量。
然而,由于尺子的刻度间距较大,精度相对较低,因此在对长度要求较高的实验或工程中,尺子的使用可能不够准确。
卷尺则是一种更精确的测量工具,它可以提供更细小的刻度间距。
卷尺适用于对长度要求较高的测量,如制造工艺中的尺寸控制。
然而,卷尺的测量范围相对较小,对于较大的长度测量可能不够方便。
游标卡尺是一种精密测量工具,它可以提供更高的测量精度。
游标卡尺适用于对长度要求非常高的实验和工程,如微观尺寸测量。
然而,游标卡尺的使用需要一定的技巧和经验,对操作者的稳定性和准确性要求较高。
综上所述,不同的测量工具适用于不同的测量需求。
综合实验超声回弹综合法检测混凝土强度实验报告合肥学院建筑工程系超声回弹综合法检测混凝土强度实验报告姓名学号专业班级组别时间综合实验 超声回弹综合法检测混凝土强度实验报告一、项目概况、检测设备及检测依据 工程名称 工程地点 检测原因 检测项目 检测依据 检测环境 不密实区和空洞检测《超声法检测混凝土缺陷技术规程》 检测数量 1 CECS21:2000检测日期 2013-5-15检测方法 无损法(超声法)检测过程 概述设备名称型号 量程范围 检定有效期0.1— 检测设备非金属超声波仪DJUS-05有效629000μs二、现场主要检测方法及原理:超声法检测混凝土缺陷记录表测点序号声时(μm) 40.00 37.00 37.50 36.50 38.00 37.00 35.50 38.50 39.00 38.50 37.00 36.50 37.50 39.50 39.00 声速(km/s) *2.500 2.703 2.667 2.740 2.632 2.703 2.817 2.597 2.564 2.597 2.703 2.740 2.667 *2.532 2.564 波幅(dB) 63.65 69.31 75.47 78.12 76.60 78.08 78.06 69.17 *63.01 69.52 75.41 78.12 76.65 *59.74 *59.71频率(kHz) 66.67 测距(mm) 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.001 250.00 3 52.63 4 47.62 5 *41.67 *38.46 *33.33 55.56 6 7 8 9 58.82 10 11 12 13 14 15 55.56 47.62 45.45 *38.46 62.50 62.50三、检测结果 声速临界值 (km/s) 声速低限值 (km/s) 声速平均值 (km/s)2.556 0 主频临界值 (kHz) 主频平均值 (kHz) 波幅临界值 (dB)53.2 47.2 70.12.6441综合实验 超声回弹综合法检测混凝土强度实验报告声速标准差 0.054 0.021波幅平均值 (dB) 65.3声速离散系数判断依据 测点总数可疑点数声速临界152检测结论混凝土抗压强度换算值(MPa) 设 混凝土计 强度推 构 件 测强曲线备注平均 标准 最小 强 度 定值 名称 编号 (MPa)值 差 值A 轴梁128.0 0.90 25.0 国家曲线 C30 28.5 单件检测所测梁评定,其砼抗压强度推定值为: 28.5MPa指导 教 师 评 语成 绩指导教师: 日期:2。
建筑结构试验09级实验指导书说明一、试验报告必须用墨水笔工整书写,原始记录不得涂改,每个学生必须按时独立完成试验报告,(包括预习思考题及试验作业题)。
二、严格遵守实验室规则:1.做好试验课前的预习。
2不得动用与本次实验无关的仪器设备。
3试验完毕,清理整理所用仪器设备及环境卫生,填好实验使用登记本,并交给任课老师后方可离开实验室。
4如有仪器设备损坏,按学校有关规定处理。
三、实验指导书所列试验方法均以现行国标和规范为依据。
编者:陈高2012年5月目录实验一等强度梁实验 (1)一、实验目的: (1)二、实验原理 (1)三、实验步骤 (2)四、实验记录 (3)实验二纯弯梁实验 (4)一、实验目的 (4)二、实验原理 (4)三、实验步骤 (5)四、实验结果 (6)五、实验记录表格 (7)实验三同心拉杆实验 (8)一、实验目的 (8)二、实验原理 (8)三、实验步骤 (9)四、实验记录表格 (9)实验四:偏心拉杆实验 (10)一、实验目的 (10)二、实验原理 (10)三、实验步骤 (12)四、实验结果处理 (12)实验五典型桁架结构静载实验 (14)一、实验目的 (14)二、实验原理 (14)三、实验操作步骤简介 (15)四、实验记录 (16)实验六混凝土无损检测实验 (18)一、实验目的 (18)二、实验仪器 (18)三、试验方法及步骤 (18)四、实验报告 (18)五、思考题 (18)实验一 等强度梁实验一、实验目的:1、学习应用应变片组桥,检测应力的方法2、验证变截面等强度实验3、掌握用等强度梁标定灵敏度的方法4、学习静态电阻应变仪的使用方法 二、实验原理1、电阻应变测量原理电阻应变测试方法是用电阻应变片测定构件的表面应变,再根据应变—应力关系(即电阻-应变效应)确定构件表面应力状态的一种实验应力分析方法。
这种方法是以粘贴在被测构件表面上的电阻应变片作为传感元件,当构件变形时,电阻应变片的电阻值将发生相应的变化,利用电阻应变仪将此电阻值的变化测定出来,并换算成应变值或输出与此应变值成正比的电压(或电流)信号,由记录仪记录下来,就可得到所测定的应变或应力。

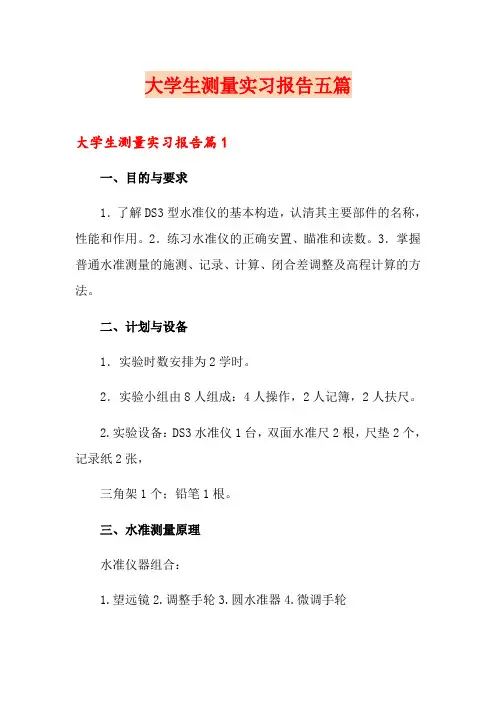

大学生测量实习报告五篇大学生测量实习报告篇1一、目的与要求1.了解DS3型水准仪的基本构造,认清其主要部件的名称,性能和作用。
2.练习水准仪的正确安置、瞄准和读数。
3.掌握普通水准测量的施测、记录、计算、闭合差调整及高程计算的方法。
二、计划与设备1.实验时数安排为2学时。
2.实验小组由8人组成:4人操作,2人记簿,2人扶尺。
2.实验设备:DS3水准仪1台,双面水准尺2根,尺垫2个,记录纸2张,三角架1个;铅笔1根。
三、水准测量原理水准仪器组合:1.望远镜2.调整手轮3.圆水准器4.微调手轮5.水平制动手轮6.管水准器7.水平微调手轮8.脚架四、方法与步骤(一)水准仪的认识与使用1.安置仪器:先将三脚架张开,使其高度适当,架头大致水平,并将架腿踩实,再开箱取出仪器,将其固连在三脚架上。
2.认识仪器:指出仪器各部件的名称和位置,了解其作用并熟悉其使用方法。
同时弄清水准尺的分划注记。
3.粗略整平:双手食指和拇指各拧一只脚螺旋,同时对向(或反向)转动,使圆水准器气泡向中间移动;再拧另一只脚螺旋,使气泡移至圆水准器居中位置。
若一次不能居中,可反复进行。
(练习并体会脚螺旋转动方向与圆水准器气泡移动方向的关系。
)4.水准仪的操作:瞄准——转动目镜调焦螺旋,使十字丝清晰,松开制动螺旋,转动仪器,用照门和准星瞄准水准尺,拧紧制动螺旋,转动微动螺旋,使水准尺位于视场中央,转动物镜调焦螺旋,消除视差使目标清晰(体会视差现象,练习消除视差的方法)。
精平——转动微倾螺旋,使符合水准管气泡两端的半影像吻合(成圆弧状),即符合气泡严格居中。
读数——从望远镜中观察十字丝横丝在水准尺上的分划位置,读取四位数字,即直读出米、分米、厘米的数值,估读毫米的数值。
5.观测练习:在仪器两侧各立一根水准尺,分别进行观测(瞄准,精平,读数),记录并计算高差。
不动水准尺,改变仪器高度,同法观测。
或不动仪器,改变两立尺点位置同法观测。
检查是否超限。

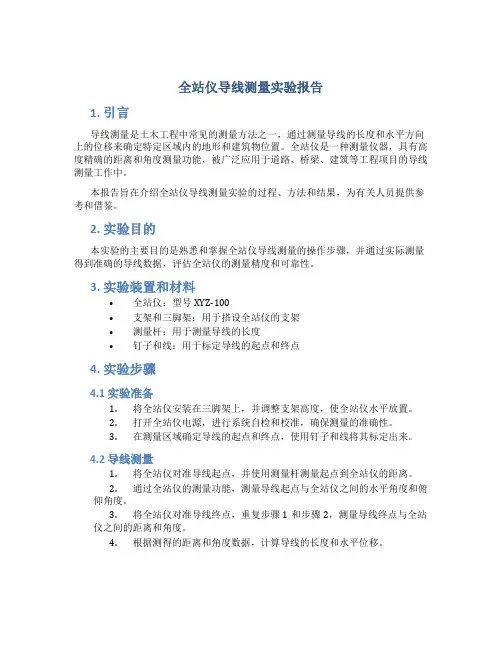

全站仪导线测量实验报告1. 引言导线测量是土木工程中常见的测量方法之一,通过测量导线的长度和水平方向上的位移来确定特定区域内的地形和建筑物位置。
全站仪是一种测量仪器,具有高度精确的距离和角度测量功能,被广泛应用于道路、桥梁、建筑等工程项目的导线测量工作中。
本报告旨在介绍全站仪导线测量实验的过程、方法和结果,为有关人员提供参考和借鉴。
2. 实验目的本实验的主要目的是熟悉和掌握全站仪导线测量的操作步骤,并通过实际测量得到准确的导线数据,评估全站仪的测量精度和可靠性。
3. 实验装置和材料•全站仪:型号XYZ-100•支架和三脚架:用于搭设全站仪的支架•测量杆:用于测量导线的长度•钉子和线:用于标定导线的起点和终点4. 实验步骤4.1 实验准备1.将全站仪安装在三脚架上,并调整支架高度,使全站仪水平放置。
2.打开全站仪电源,进行系统自检和校准,确保测量的准确性。
3.在测量区域确定导线的起点和终点,使用钉子和线将其标定出来。
4.2 导线测量1.将全站仪对准导线起点,并使用测量杆测量起点到全站仪的距离。
2.通过全站仪的测量功能,测量导线起点与全站仪之间的水平角度和俯仰角度。
3.将全站仪对准导线终点,重复步骤1和步骤2,测量导线终点与全站仪之间的距离和角度。
4.根据测得的距离和角度数据,计算导线的长度和水平位移。
5. 实验结果与分析根据实际测量数据,得到导线的长度为10.5米,水平位移为5.2米。
通过对比实际距离和测量距离之间的差异,评估全站仪的测量精度和可靠性。
6. 实验总结本次实验通过使用全站仪进行导线测量,熟悉了全站仪的操作步骤,并得到了准确的导线数据。
实验结果表明,全站仪具有较高的测量精度和可靠性,可以广泛应用于导线测量和其他土木工程测量方面。
通过本次实验,我们还发现在实际操作过程中需要特别注意全站仪的水平校准和目标对准,以确保测量结果的准确性。
在今后的工程实践中,我们将进一步熟练掌握全站仪的使用,提高测量效率和精度。

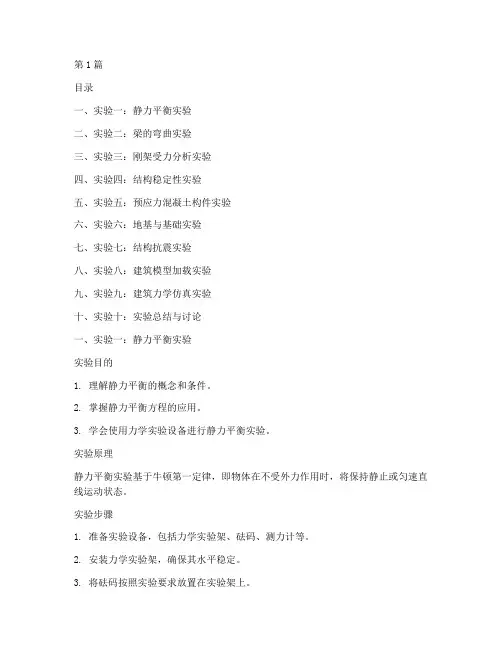

第1篇目录一、实验一:静力平衡实验二、实验二:梁的弯曲实验三、实验三:刚架受力分析实验四、实验四:结构稳定性实验五、实验五:预应力混凝土构件实验六、实验六:地基与基础实验七、实验七:结构抗震实验八、实验八:建筑模型加载实验九、实验九:建筑力学仿真实验十、实验十:实验总结与讨论一、实验一:静力平衡实验实验目的1. 理解静力平衡的概念和条件。
2. 掌握静力平衡方程的应用。
3. 学会使用力学实验设备进行静力平衡实验。
实验原理静力平衡实验基于牛顿第一定律,即物体在不受外力作用时,将保持静止或匀速直线运动状态。
实验步骤1. 准备实验设备,包括力学实验架、砝码、测力计等。
2. 安装力学实验架,确保其水平稳定。
3. 将砝码按照实验要求放置在实验架上。
4. 使用测力计测量各砝码所受重力。
5. 计算各力的合力,验证静力平衡条件。
实验数据(此处插入实验数据表格)实验结果分析根据实验数据,验证静力平衡条件是否满足。
分析实验过程中可能出现的误差,并提出改进措施。
二、实验二:梁的弯曲实验实验目的1. 理解梁的弯曲变形规律。
2. 掌握梁的弯曲应力计算方法。
3. 学会使用力学实验设备进行梁的弯曲实验。
实验原理梁的弯曲实验基于梁的弯曲理论,即梁在受力时,会产生弯曲变形,弯曲应力与梁的弯曲曲率有关。
实验步骤1. 准备实验设备,包括梁、力学实验架、测力计等。
2. 将梁安装在实验架上,确保其水平稳定。
3. 对梁施加不同大小的载荷,测量梁的弯曲变形。
4. 计算梁的弯曲应力。
实验数据(此处插入实验数据表格)实验结果分析根据实验数据,分析梁的弯曲变形规律和弯曲应力分布情况。
验证梁的弯曲理论,并提出改进措施。
三、实验三:刚架受力分析实验实验目的1. 理解刚架结构受力特点。
2. 掌握刚架结构受力分析方法。
3. 学会使用力学实验设备进行刚架受力分析实验。
实验原理刚架结构受力分析实验基于结构力学理论,即刚架结构在受力时,会产生内力,内力与结构刚度、载荷分布等因素有关。

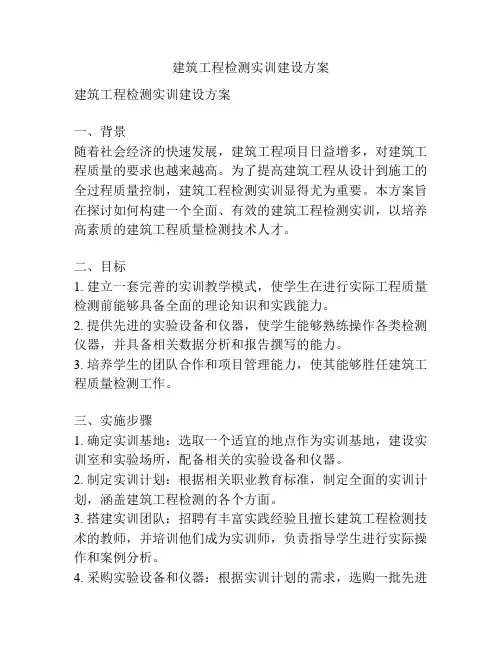

建筑工程检测实训建设方案建筑工程检测实训建设方案一、背景随着社会经济的快速发展,建筑工程项目日益增多,对建筑工程质量的要求也越来越高。
为了提高建筑工程从设计到施工的全过程质量控制,建筑工程检测实训显得尤为重要。
本方案旨在探讨如何构建一个全面、有效的建筑工程检测实训,以培养高素质的建筑工程质量检测技术人才。
二、目标1. 建立一套完善的实训教学模式,使学生在进行实际工程质量检测前能够具备全面的理论知识和实践能力。
2. 提供先进的实验设备和仪器,使学生能够熟练操作各类检测仪器,并具备相关数据分析和报告撰写的能力。
3. 培养学生的团队合作和项目管理能力,使其能够胜任建筑工程质量检测工作。
三、实施步骤1. 确定实训基地:选取一个适宜的地点作为实训基地,建设实训室和实验场所,配备相关的实验设备和仪器。
2. 制定实训计划:根据相关职业教育标准,制定全面的实训计划,涵盖建筑工程检测的各个方面。
3. 搭建实训团队:招聘有丰富实践经验且擅长建筑工程检测技术的教师,并培训他们成为实训师,负责指导学生进行实际操作和案例分析。
4. 采购实验设备和仪器:根据实训计划的需求,选购一批先进的实验设备和仪器,确保学生能够熟练操作并掌握数据处理等技能。
5. 开展实训课程:按照实训计划,组织学生进行实际操作,包括基础知识的讲授、现场勘测、实验室实验和数据分析等环节,全面提升学生的实践能力。
6. 评估学生实训成果:根据实训成果和实验报告,评估学生的实际操作能力和数据分析能力,对其进行定期评价和考核,以确保实训效果。
四、资源保障1. 实验设备和仪器:通过购置先进的实验设备和仪器,为学生提供良好的学习和实现环境。
2. 师资力量:招聘有经验的教师,承担实训课程,并定期进行培训,提供专业指导和技术支持。
3. 实训基地:提供适宜的实训场所和实验室,保证学生能够进行全面、系统的实际操作。
五、预期效果1. 学生能够全面掌握建筑工程质量检测的基本理论知识和实践操作技能。

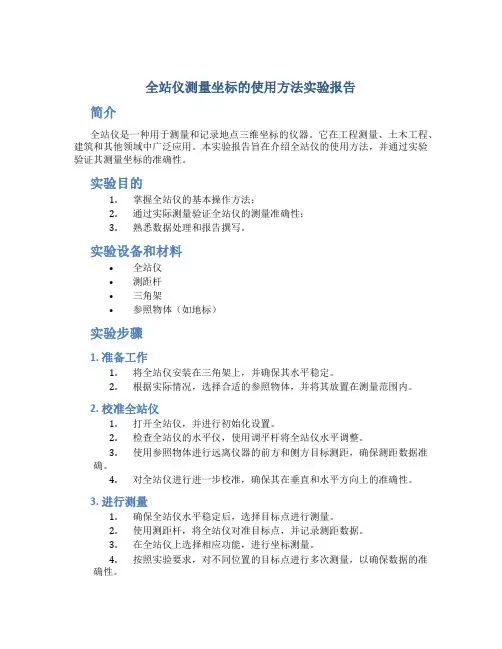

全站仪测量坐标的使用方法实验报告简介全站仪是一种用于测量和记录地点三维坐标的仪器。
它在工程测量、土木工程、建筑和其他领域中广泛应用。
本实验报告旨在介绍全站仪的使用方法,并通过实验验证其测量坐标的准确性。
实验目的1.掌握全站仪的基本操作方法;2.通过实际测量验证全站仪的测量准确性;3.熟悉数据处理和报告撰写。
实验设备和材料•全站仪•测距杆•三角架•参照物体(如地标)实验步骤1. 准备工作1.将全站仪安装在三角架上,并确保其水平稳定。
2.根据实际情况,选择合适的参照物体,并将其放置在测量范围内。
2. 校准全站仪1.打开全站仪,并进行初始化设置。
2.检查全站仪的水平仪,使用调平杆将全站仪水平调整。
3.使用参照物体进行远离仪器的前方和侧方目标测距,确保测距数据准确。
4.对全站仪进行进一步校准,确保其在垂直和水平方向上的准确性。
3. 进行测量1.确保全站仪水平稳定后,选择目标点进行测量。
2.使用测距杆,将全站仪对准目标点,并记录测距数据。
3.在全站仪上选择相应功能,进行坐标测量。
4.按照实验要求,对不同位置的目标点进行多次测量,以确保数据的准确性。
4. 数据处理1.将测量得到的坐标数据记录下来。
2.使用合适的数据处理软件,对测量数据进行处理和分析。
3.计算目标点之间的距离和角度,并绘制相应的坐标图。
4.比较测量数据和实际值的差异,分析误差原因并评估测量准确性。
实验结果与讨论通过实验,我们成功测量了不同位置的目标点,并得到了相应的坐标数据。
经过数据处理和分析,我们发现测量数据与实际值之间存在一定的差异。
可能的原因包括仪器误差、人为操作误差以及环境因素的影响。
为了提高全站仪的测量准确性,我们需要进一步改进仪器校准方法和操作技巧,并注意环境因素对测量结果的影响。
结论全站仪是一种有力的测量工具,能够准确测量目标点的三维坐标。
本实验报告通过实验验证了全站仪的测量准确性,并讨论了可能的误差来源。
为了提高测量准确性,我们需要进一步优化仪器操作和校准方法,并注意环境因素对测量结果的影响。

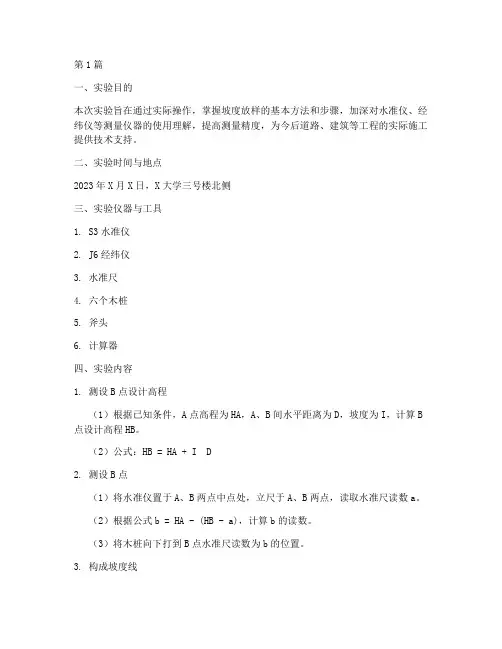

第1篇一、实验目的本次实验旨在通过实际操作,掌握坡度放样的基本方法和步骤,加深对水准仪、经纬仪等测量仪器的使用理解,提高测量精度,为今后道路、建筑等工程的实际施工提供技术支持。
二、实验时间与地点2023年X月X日,X大学三号楼北侧三、实验仪器与工具1. S3水准仪2. J6经纬仪3. 水准尺4. 六个木桩5. 斧头6. 计算器四、实验内容1. 测设B点设计高程(1)根据已知条件,A点高程为HA,A、B间水平距离为D,坡度为I,计算B 点设计高程HB。
(2)公式:HB = HA + I D2. 测设B点(1)将水准仪置于A、B两点中点处,立尺于A、B两点,读取水准尺读数a。
(2)根据公式b = HA - (HB - a),计算b的读数。
(3)将木桩向下打到B点水准尺读数为b的位置。
3. 构成坡度线此时,AB直线即构成坡度为I的坡度线。
4. 测设中间各点(1)在A点安置水准仪,使一个脚螺旋在AB方向线上,另两个脚螺旋的连线大致与AB方向垂直。
(2)量取仪器高I仪,用望远镜瞄准B点水准尺,转动在AB方向上的脚螺旋或微倾螺旋,使B点桩上水准尺的读数为仪器高I仪。
(3)此时,仪器的视线即为平行于设计坡度的直线。
(4)在AB方向线上测设中间各点,分别在1、2、3处打下木桩,使各木桩上水准尺的读数均为仪器高I仪。
(5)各桩的桩顶连线即为所需测设的坡度线。
五、实验注意点1. 若设计坡度较大,测设时超出水准仪脚螺旋所能调节的范围,则可用经纬仪进行测设。
2. 仪器的高度应从仪器下部的桩顶量至仪器顶端。
六、实验数据处理1. 假设HA为已知高程,记录HA、D、I、HB、a、b等数据。
2. 计算b的读数。
3. 根据公式b = HA - (HB - a),计算b的读数。
4. 记录各木桩上水准尺的读数。
5. 计算各木桩的桩顶高程。
七、实验结果与分析1. 通过本次实验,掌握了坡度放样的基本方法和步骤,熟悉了水准仪、经纬仪等测量仪器的使用。
合肥学院建筑工程系
超声法检测混凝土缺陷实验报告
学号
专业
班级
组别
时间
工程名称工程地点检测项目不密实区和空洞检测检测原因
检测依据《超声法检测混凝土缺陷技术规程》
CECS21:2000
检测数量 1
检测环境检测日期2013-5-15 检测方法无损法〔超声法〕
检测过程
概述
检测设备
设备名称型号量程范围检定有效期非金属超声波仪DJUS-05
—629000
μs
有效
二、现场主要检测方法:
当构件具有两对相互平行的测试面时,要采用对测法。
如下图,在测试部位两对相互平行的测试面上,分别画出
等间距的网格〔网格间距:工业与民用建筑为100~300mm,
其它大型结构物可适放宽〕,并编号确定对应的测点位置。
三、检测数据:
超声法检测混凝土缺陷记录表
测点序号声时(μm) 声速(km/s) 波幅(dB) 频率(kHz) 测距(mm) 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15。
综合实验混凝土保护层厚度、钢筋位置、数量检测实验报告合肥学院建筑工程系混凝土保护层厚度、钢筋位置、数量检测实验报告班级组别时间姓名综合实验混凝土保护层厚度、钢筋位置、数量检测实验报告一、项目概况、检测设备及检测依据工程名称工程编号委托人检测日期工程地址施工单位监理单位工程概况检测项目钢筋保护层厚度检测检测条件检测仪器DJGW-2A钢筋位置测定仪环境条件检测方法无损检测法(电磁感应法检测钢筋保护层厚度)检测依据《混凝土结构工程施工质量验收规范》GB50204-2002 《混凝土中钢筋检测技术规程》(JGJ/T152—2008)检测方案检测结果统计构件类别测区个数钢筋点数不合格点数合格点数合格点率(%)梁类构件板类构件检测结论本次共检测区个测点的钢筋,检测结果 (符合或不符合)设计要求.签发日期:二、评定依据:根据中华人民共和国国家标准《混凝土结构工程施工质量验收规范》GB50204-2002附录E《结构实体钢筋保护层厚度检验》对于混凝土板类构件的钢筋保护层厚度允许偏差为+8mm,-5mm;对于混凝土梁、柱类构件的钢筋保护层厚度允许偏差为+10mm,-7mm。
三、检测数据统计:梁类构件检测数据测区号构件名称保护层厚度(mm)设计值(mm) 判定结果备注0001说明纵向受力钢筋保护层厚度的允许偏差, 对梁类构件为+10mm,-7mm不;合格点的最大偏差不应大于允许偏差的 1.5倍.梁类构件检测数据测区号构件名称保护层厚度(mm)设计值(mm)判定结果备注0002说明纵向受力钢筋保护层厚度的允许偏差, 对板类构件为+8mm,-5mm;不合格点的最大偏差不应大于允许偏差的 1.5倍.指导教师评语成绩指导教师:日期:。
第1篇一、实验目的1. 了解地基的基本概念和性质。
2. 掌握地基承载力试验的方法和步骤。
3. 通过实验数据,分析地基的承载力和稳定性。
二、实验原理地基承载力是指地基在受到建筑物荷载作用时,能够承受的最大压力。
地基承载力试验是评估地基承载力的主要方法之一。
本实验采用静力荷载试验法,通过在土体上施加逐渐增大的荷载,观察土体的变形和破坏情况,从而确定地基的承载力和稳定性。
三、实验仪器与设备1. 荷载测试系统:包括荷载传感器、液压千斤顶、加载支架等。
2. 变形测量设备:包括位移计、水准仪等。
3. 地基样品采集设备:包括取样钻机、取样管等。
4. 实验室分析设备:包括电子天平、筛分设备、液塑限联合测定仪等。
四、实验步骤1. 样品采集:使用取样钻机在地基中采集一定深度的土样,样品数量根据实验要求确定。
2. 样品制备:将采集到的土样进行风干、筛分等处理,制备成符合实验要求的土样。
3. 荷载试验:将制备好的土样放入荷载试验箱中,按照预定步骤施加荷载,并记录土样的变形和破坏情况。
4. 数据处理:将实验数据进行分析,确定地基的承载力和稳定性。
五、实验结果与分析1. 实验数据记录| 荷载(kN) | 位移(mm) | 破坏情况 || :--------: | :--------: | :-------: || 100 | 1 | 无破坏 || 200 | 2 | 无破坏 || 300 | 4 | 无破坏 || 400 | 5 | 无破坏 || 500 | 8 | 无破坏 || 600 | 10 | 无破坏 || 700 | 12 | 无破坏 || 800 | 15 | 破坏 |2. 结果分析根据实验数据,地基在荷载达到800kN时开始出现破坏,说明地基的承载力约为800kN。
同时,从实验过程中观察到,地基在荷载增加过程中,位移逐渐增大,但在荷载达到600kN之前,地基未出现明显的破坏现象。
六、实验结论1. 本实验采用静力荷载试验法,成功测定了地基的承载力,为地基设计提供了依据。
基础沉降检测实验报告实验名称:基础沉降检测实验报告实验目的:本实验旨在通过对基础沉降进行检测,了解土地或建筑物的沉降情况,并提供可靠的数据作为基础工程设计的参考。
实验设备:1. 沉降仪:用于测量建筑物或土地的沉降情况。
2. 直尺:用于测量建筑物或土地的相对高度。
3. 水平仪:用于测量建筑物或土地的水平度。
实验步骤:1. 安装沉降仪:首先,需要将沉降仪安装在待检测的建筑物或土地上。
确保沉降仪与地面接触稳定,并保持垂直状态。
2. 进行校准:使用水平仪对沉降仪进行校准,确保其在水平位置上。
3. 开始数据采集:打开沉降仪的数据采集功能,并开始记录数据。
4. 持续监测:根据实验要求,持续对建筑物或土地的沉降情况进行监测。
通常情况下,需要持续监测一段时间,以获取较为准确可靠的数据。
5. 数据保存和分析:实验结束后,将采集到的数据保存,并进行数据分析和处理。
实验结果:通过实验采集到的数据,可以得出建筑物或土地的沉降情况。
根据实验结果,可以判断建筑物或土地是否存在沉降问题,并提供参考数据用于基础工程设计。
实验结论:通过基础沉降检测实验,我们了解到建筑物或土地的沉降情况。
根据实验结果,可以判断建筑物或土地是否存在沉降问题。
实验结果的准确性和可靠性对于基础工程设计至关重要,因此在进行实验时需要严格按照实验步骤操作,并确保实验设备的准确性和稳定性。
实验体会:通过本次实验,我深刻认识到基础沉降对建筑物或土地的影响。
合理的基础沉降检测可以提供可靠的数据,为基础工程设计提供重要参考。
在进行实验时,我们需要注意实验设备的校准和稳定性,以保证实验结果的准确性。
另外,实验过程中需要耐心和细致地进行数据采集和记录,以获取可靠的实验结果。
因此,基础沉降检测实验对我们进行实际工程设计有重要的指导意义。
第1篇一、实验目的1. 了解桩基工程的基本施工工艺和检测方法。
2. 通过现场实验,掌握桩基质量检测的技术要点。
3. 评估桩基的承载能力和沉降情况。
二、实验背景本实验针对某建筑物桩基工程,采用现场实验方法对桩基进行检测。
实验地点位于我国某城市,地质条件复杂,地基承载力较低,桩基工程对建筑物的稳定性至关重要。
三、实验材料与设备1. 实验材料:钢筋、混凝土、桩基检测设备等。
2. 实验设备:声波检测仪、静载试验机、水准仪、经纬仪等。
四、实验方法与步骤1. 桩基施工(1)根据地质勘察报告,确定桩基类型和施工工艺。
(2)按照设计要求,进行桩基施工,包括桩孔挖掘、钢筋绑扎、混凝土浇筑等。
2. 桩基检测(1)声波检测:采用声波检测仪,对桩身完整性进行检测。
- 将发射器和接收器分别安装在桩顶和桩身,发送地震波,观察波传播的速度和反射情况。
- 分析波传播速度和反射情况,确定桩身质量状况和桩顶混凝土的完整性。
(2)静载试验:在选择的几根桩基上施加逐渐增加的静荷载,并测量桩身的沉降。
- 使用静载试验机,对桩基进行加载,加载速度控制在0.5MPa/min。
- 使用水准仪和经纬仪,测量桩身沉降,计算桩基承载力。
(3)沉降观测:对桩基进行沉降观测,分析桩基的沉降规律。
- 使用水准仪,定期测量桩基沉降,记录沉降数据。
3. 数据处理与分析(1)根据声波检测结果,分析桩身质量状况和桩顶混凝土的完整性。
(2)根据静载试验结果,计算桩基承载力,评估桩基的承载能力。
(3)根据沉降观测结果,分析桩基的沉降规律,评估桩基的沉降情况。
五、实验结果与分析1. 声波检测结果通过声波检测,发现桩身质量状况良好,桩顶混凝土完整性满足设计要求。
2. 静载试验结果通过静载试验,计算得出桩基承载力为2500kN,满足设计要求。
3. 沉降观测结果桩基沉降规律基本符合设计要求,沉降量在可控范围内。
六、结论1. 本实验采用现场实验方法,对桩基工程进行了全面检测,结果表明桩基质量符合设计要求。
第1篇一、实验目的本次实验旨在通过土工试验,了解土的基本工程性质,掌握土的物理性质、力学性质及其工程应用。
通过实验,提高学生对土工基本理论的实践应用能力,为后续土力学课程的学习和工程实践打下基础。
二、实验原理土工试验主要包括物理性质试验、力学性质试验和渗透性试验。
物理性质试验主要包括含水率、密度、颗粒分析等;力学性质试验主要包括抗剪强度、压缩性等;渗透性试验主要包括渗透系数、渗透速度等。
三、实验仪器与材料1. 仪器:- 土样筛- 量筒- 天平- 抗剪仪- 压缩仪- 渗透仪- 滤纸- 滤框- 滤头- 水泵- 计时器2. 材料:- 土样- 水四、实验步骤1. 物理性质试验(1)含水率试验:称取一定量的土样,放入烘箱中烘干至恒重,计算含水率。
(2)密度试验:称取一定量的土样,放入量筒中,加水至溢出,读出体积,计算密度。
(3)颗粒分析试验:将土样过筛,称取各粒级的土样,计算颗粒含量。
2. 力学性质试验(1)抗剪强度试验:将土样制备成三轴试样,进行抗剪强度试验,得到抗剪强度指标。
(2)压缩性试验:将土样制备成环刀试样,进行压缩试验,得到压缩性指标。
3. 渗透性试验(1)渗透系数试验:将土样制备成滤纸试样,放入渗透仪中,加水进行渗透试验,计算渗透系数。
(2)渗透速度试验:将土样制备成滤纸试样,放入渗透仪中,加水进行渗透试验,记录渗透时间,计算渗透速度。
五、实验结果与分析1. 物理性质试验结果- 含水率:20.5%- 密度:1.6g/cm³- 颗粒分析:小于0.075mm的颗粒含量为80%2. 力学性质试验结果- 抗剪强度:C=30kPa,φ=16.5°- 压缩性:e=0.5,压缩系数a=0.1MPa⁻¹3. 渗透性试验结果- 渗透系数:K=0.5cm/s- 渗透速度:v=0.3cm/s根据实验结果,可以得出以下结论:1. 该土样为粉质黏土,具有良好的透水性,但抗剪强度较低。
2. 该土样的压缩性较好,适用于基础处理。
高程控制测量实验报告高程掌握测量试验报告〔精选5篇〕1一、实习目的:1、掌控导线测量外业观测方法;2掌控导线测量的计算方法;二、实习计划:1、仪器配置:每小组配备全站仪一台、棱镜两个、记录表格假设干2、实习时间;两学时三、实习内容及要求:1、每人完成一个测站的导线测量,并完成记录计算2、每人完成一条导线的计算;3、测一条闭合路径并量出各边距离长度,娴熟的观测以及快速计算出2c值、方位角、闭合差看其是否超限,算出改正数和坐标增量最终求出坐标。
四、实习步骤:1、导线布设为闭合导线2、导线测量外业工作;导线测量的外业工作包括踏勘选点、建立标识、量边和测角。
〔1〕、踏勘选点及建立标识;依据已有的数据〔点的坐标与高程〕规划好导线的布设线路。
点位应选在土质坚硬并便于保存之处。
〔2〕、导线边长测量:导线边长用全站仪测距,来回两次测量的方法,相对误差不应大于4000分之一;3、导线转折角测量:4、导线内业计算:在计算前检查有无遗漏或记错,是否符合测量的限差要求。
闭合导线计算图中已知A点坐标为〔0,0〕,A—1坐标方位角为90度0分0秒,计算导线点1、2、3、4点的坐标;〔1〕、角度闭合差调整;根据几何原理根据平面几何原理,n边形内角之和应为(n-2)*1800,因此,n边闭合导线内角之和的理论值应为1800,由于导线水平角观测中不可避开地含有误差,使内角之和不等于理论值,而产生角度闭合差(方位角闭合差)。
假如不超限,那么将角度闭合差按"反其符号,平均安排"的原则,对各个观测角度进行改正。
已改正值在表格中写在角度观测值的上方。
改正后角度之和应等于5400。
〔2〕、坐标方位角推算为了计算除起始点以外的各导线点坐标,需要先计算相邻两导线点之间的坐标增量,这就要用到边长和坐标方位角。
边长是径直测量的,而坐标方位角需要依据起始边的坐标方位角及观测的导线转折角(左角或右角)来推算。
由此可以归纳出,按后面一边的已知坐标方位角和导线右角β右,推算导线前进方向一边的坐标方位角的一般公式为a前=a后+1800—β右3.坐标增量计算闭合导线坐标增量的和应为零。
江西理工大学建筑工程测量
实验报告
专业建筑学
年级13级
班级****
学号****
姓名****
