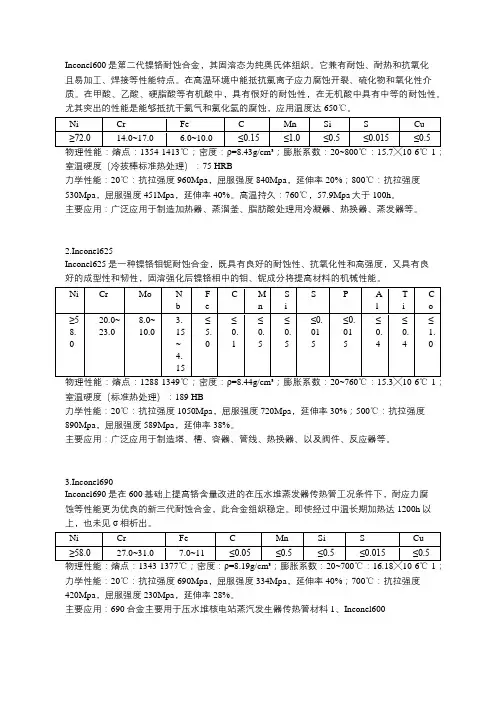

600合金材料性能介绍

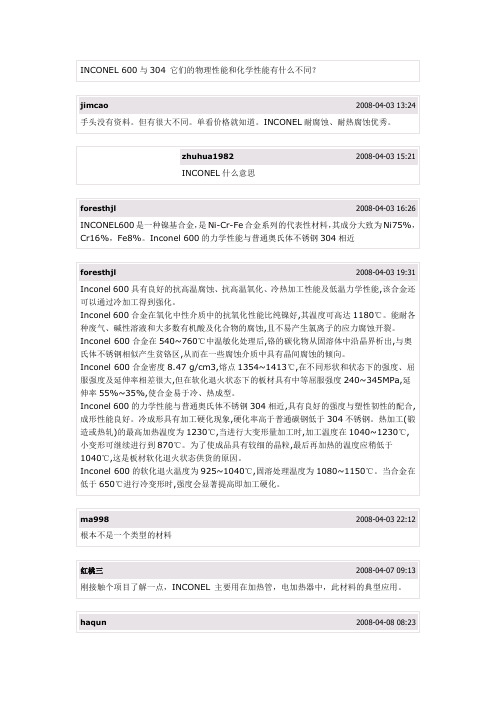

jimcao2008-04-03 13:24 手头没有资料。

但有很大不同。

单看价格就知道。

INCONEL耐腐蚀、耐热腐蚀优秀。

zhuhua19822008-04-03 15:21INCONEL什么意思foresthjl2008-04-03 16:26INCONEL600是一种镍基合金，是Ni-Cr-Fe合金系列的代表性材料，其成分大致为Ni75%，Cr16%，Fe8%。

Inconel 600的力学性能与普通奥氏体不锈钢304相近foresthjl2008-04-03 19:31 Inconel 600具有良好的抗高温腐蚀、抗高温氧化、冷热加工性能及低温力学性能,该合金还可以通过冷加工得到强化。

Inconel 600合金在氧化中性介质中的抗氧化性能比纯镍好,其温度可高达1180℃。

能耐各种废气、碱性溶液和大多数有机酸及化合物的腐蚀,且不易产生氯离子的应力腐蚀开裂。

Inconel 600合金在540~760℃中温敏化处理后,铬的碳化物从固溶体中沿晶界析出,与奥氏体不锈钢相似产生贫铬区,从而在一些腐蚀介质中具有晶间腐蚀的倾向。

Inconel 600合金密度8.47 g/c m3,熔点1354~1413℃,在不同形状和状态下的强度、屈服强度及延伸率相差很大,但在软化退火状态下的板材具有中等屈服强度240~345MPa,延伸率55%~35%,使合金易于冷、热成型。

Inconel 600的力学性能与普通奥氏体不锈钢304相近,具有良好的强度与塑性韧性的配合,成形性能良好。

冷成形具有加工硬化现象,硬化率高于普通碳钢低于304不锈钢。

热加工(锻造或热轧)的最高加热温度为1230℃,当进行大变形量加工时,加工温度在1040~1230℃,小变形可继续进行到870℃。

为了使成品具有较细的晶粒,最后再加热的温度应稍低于1040℃,这是板材软化退火状态供货的原因。

Inconel 600的软化退火温度为925~1040℃,固溶处理温度为1080~1150℃。

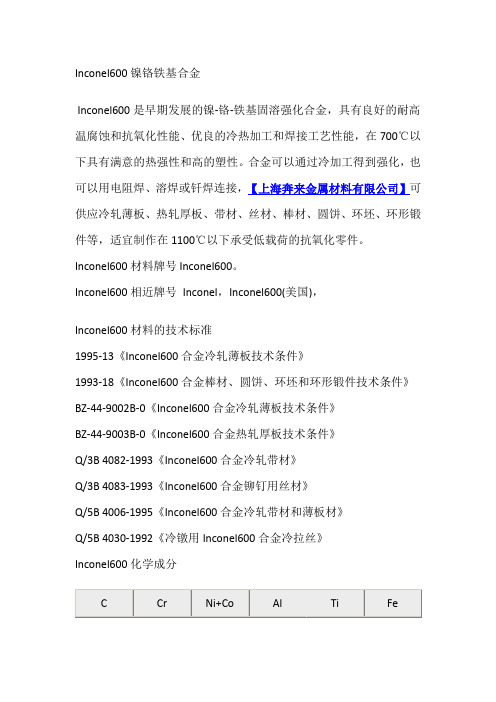

Inconel600镍铬铁基合金Inconel600是早期发展的镍-铬-铁基固溶强化合金，具有良好的耐高温腐蚀和抗氧化性能、优良的冷热加工和焊接工艺性能，在700℃以下具有满意的热强性和高的塑性。

合金可以通过冷加工得到强化，也可以用电阻焊、溶焊或钎焊连接，【上海奔来金属材料有限公司】可供应冷轧薄板、热轧厚板、带材、丝材、棒材、圆饼、环坯、环形锻件等，适宜制作在1100℃以下承受低载荷的抗氧化零件。

Inconel600材料牌号 Inconel600。

Inconel600相近牌号Inconel，Inconel600(美国)，Inconel600材料的技术标准1995-13《Inconel600合金冷轧薄板技术条件》1993-18《Inconel600合金棒材、圆饼、环坯和环形锻件技术条件》BZ-44-9002B-0《Inconel600合金冷轧薄板技术条件》BZ-44-9003B-0《Inconel600合金热轧厚板技术条件》Q/3B 4082-1993《Inconel600合金冷轧带材》Q/3B 4083-1993《Inconel600合金铆钉用丝材》Q/5B 4006-1995《Inconel600合金冷轧带材和薄板材》Q/5B 4030-1992《冷镦用Inconel600合金冷拉丝》Inconel600化学成分注：1 航天用材料标准BZ-44-9003B-0规定ω(C)≤0.10%,ω(P)≤0.020%,ω(Nb)≤1.00%。

2 标准1995-13标准规定ω(P)≤0.025%,ω(Nb)≤1.00%。

Inconel600热处理制度板材：1010～1050 ℃，3～5min/mm，空冷；带材：1010℃±10℃，空冷；丝材：1065℃±10℃，空冷。

棒材、环形件检验试验经1010℃±10℃，空冷固溶处理。

Inconel600品种规格与供应状态可供应各种规格的板材、棒材、锻件、带材、丝材、圆饼、环坯、环形锻件。

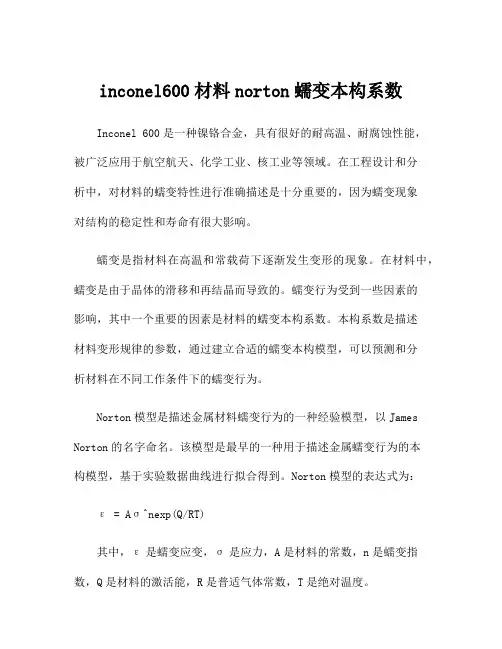

inconel600材料norton蠕变本构系数Inconel 600是一种镍铬合金，具有很好的耐高温、耐腐蚀性能，被广泛应用于航空航天、化学工业、核工业等领域。

在工程设计和分析中，对材料的蠕变特性进行准确描述是十分重要的，因为蠕变现象对结构的稳定性和寿命有很大影响。

蠕变是指材料在高温和常载荷下逐渐发生变形的现象。

在材料中，蠕变是由于晶体的滑移和再结晶而导致的。

蠕变行为受到一些因素的影响，其中一个重要的因素是材料的蠕变本构系数。

本构系数是描述材料变形规律的参数，通过建立合适的蠕变本构模型，可以预测和分析材料在不同工作条件下的蠕变行为。

Norton模型是描述金属材料蠕变行为的一种经验模型，以James Norton的名字命名。

该模型是最早的一种用于描述金属蠕变行为的本构模型，基于实验数据曲线进行拟合得到。

Norton模型的表达式为：ε = Aσ^nexp(Q/RT)其中，ε是蠕变应变，σ是应力，A是材料的常数，n是蠕变指数，Q是材料的激活能，R是普适气体常数，T是绝对温度。

对于Inconel 600材料而言，其蠕变本构系数可以通过实验数据进行拟合得到。

在实际应用中，通常需要通过试验来确定Inconel 600材料的蠕变指数、激活能等参数。

通过测量不同温度和应力下的蠕变应变，可以得到一组应变-应力数据点，然后利用最小二乘法等拟合方法来确定Norton模型中的参数。

Inconel 600材料的蠕变行为对于不同应力和温度下的应变和时间的关系进行了广泛的研究。

通过实验，可以得到Inconel 600材料在不同温度和应力下的蠕变曲线。

这些曲线可以用来拟合Norton模型，从而确定Inconel 600材料的蠕变本构系数。

值得注意的是，由于Inconel 600材料在高温下有良好的耐蠕变性能，因此在实际应用中通常需要进行较长时间的蠕变实验，以获得准确的蠕变本构系数。

除了Norton模型外，还有其他一些用于描述金属材料蠕变行为的本构模型，如NP模型、DD Visco Model等。

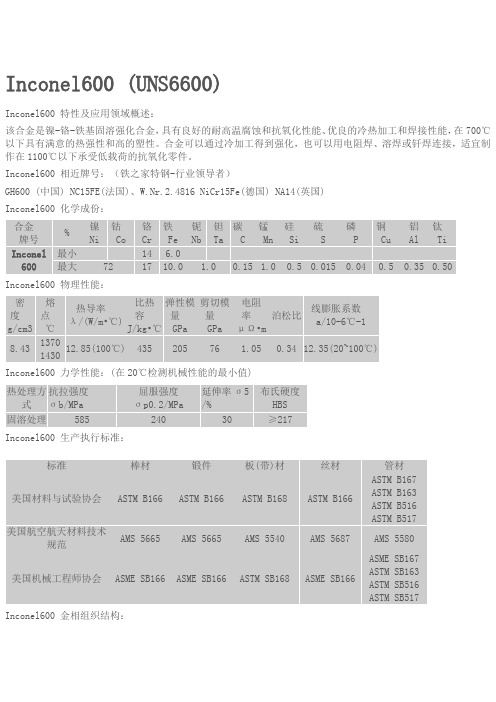

Inconel600 (UNS6600)Inconel600 特性及应用领域概述：该合金是镍-铬-铁基固溶强化合金，具有良好的耐高温腐蚀和抗氧化性能、优良的冷热加工和焊接性能，在700℃以下具有满意的热强性和高的塑性。

合金可以通过冷加工得到强化，也可以用电阻焊、溶焊或钎焊连接，适宜制作在1100℃以下承受低载荷的抗氧化零件。

Inconel600 相近牌号：（铁之家特钢-行业领导者）GH600 (中国) NC15FE(法国)、W.Nr.2.4816 NiCr15Fe(德国) NA14(英国)Inconel600 化学成份：合金牌号%镍Ni钴Co铬Cr铁Fe铌Nb钽Ta碳C锰Mn硅Si硫S磷P铜Cu铝Al钛TiInconel600最小14 6.0最大721710.0 1.00.15 1.00.50.0150.040.50.350.50Inconel600 物理性能：密度g/cm3熔点℃热导率λ/(W/m•℃)比热容J/kg•℃弹性模量GPa剪切模量GPa电阻率μΩ•m泊松比线膨胀系数a/10-6℃-18.431370143012.85(100℃)43520576 1.050.3412.35(20~100℃)Inconel600 力学性能：(在20℃检测机械性能的最小值)热处理方式抗拉强度σb/MPa屈服强度σp0.2/MPa延伸率σ5/%布氏硬度HBS固溶处理58524030≥217Inconel600 生产执行标准：标准棒材锻件板(带)材丝材管材美国材料与试验协会ASTM B166ASTM B166ASTM B168ASTM B166ASTM B167 ASTM B163 ASTM B516 ASTM B517美国航空航天材料技术规范AMS 5665AMS 5665AMS 5540AMS 5687AMS 5580美国机械工程师协会ASME SB166ASME SB166ASTM SB168ASME SB166ASME SB167 ASTM SB163 ASTM SB516 ASTM SB517Inconel600 金相组织结构：该合金在1120℃处理2h，仅有TiN氮化物和Cr7C3型碳化物，在870℃经1500℃长期时效后，组织中仍然是Cr7C3和TiN，说明该合金的组织是稳定的。

Inconel600 Alloy(因康镍600合金)一、引言Inconel600合金是一种Ni-Cr合金，可以使用在从低温到1093℃的温度范围内。

Inconel600合金没有磁性，焊接性能良好。

Inconel600合金可以使用在广泛的腐蚀环境下。

高的镍含量让600合金对还原性环境有一定的耐蚀性能，同时铬的加入让600合金对弱氧化性环境有一定的耐蚀性能。

由于镍含量相当高，所以600合金对氯离子应力腐蚀断裂有优异的耐蚀性能。

600合金的成形性能类似于稳定的奥氏体不锈钢的性能。

二、化学成分600合金的化学成分如下表所示。

化学成分元素wt%C 0.05Mn 0.25S 0.002Si 0.20Cr 15.5Ni+Co 余量Fe 8.0Cu 0.10三、产品形式和标准600合金的产品形式主要有板材、带材。

供货状态主要是退火状态，薄板和带材也可以以正火状态供货。

下表是600合金的一些国际标准。

产品形式标准ASTM ASME AMS 板、带材B168 SB168 5540管及管件B167 SB1675580 B516 SB516B517 SB517 冷凝器用管B163 SB163棒和锻件B166 SB1665665 B564 SB564丝B166 SB166 5687四、耐蚀性能和应用600合金的高镍含量让它对中等强度的还原性环境有良好的耐蚀性能，同时对氯离子应力腐蚀断裂有也良好的耐蚀性能，因此，600合金可以使用在MgCl2溶液中。

相似地，铬让600合金在弱氧化性环境中有一定的耐蚀性能，从某种意义上讲，600合金已经是商业纯镍的替代品。

但在象热的浓硝酸的强氧化性溶液中，600合金的耐蚀性能比较差。

600合金在中性和碱性的盐溶液中不会有腐蚀情况发生，可以使用在苛刻的腐蚀环境中。

600合金对蒸汽和蒸汽、空气、碳的氧化物的混合气体有抵抗力，但在含有硫的高温气体环境中则会腐蚀。

600合金在高温时对碳化有极佳的抵抗力，且对氧化有良好的抵抗，所以长期以来此合金被用于热处理工业上。

inconel 600合金inconel600圆棒、inconel600无缝管、inconel600板材、inconel600丝材、inconel600法兰、inconel600带材、可按要求制作热轧、锻轧、精扎、机轧、挤压、连铸、冷拔、浇铸、冷拉等inconel600合金是镍－铬－铁基固溶强化合金，具有良好的耐高温腐蚀和抗氧化性能、优良的冷热加工和焊接工艺性能，在700℃以下具有满意的热强性和高的塑性。

合金可以通过冷加工得到强化，也可以用电阻焊、熔焊或钎焊连接。

Inconel 600是归于一种镍-铬-铁基固溶强化合金，它归于奥氏体不锈钢，其主要化学组分为：镍含73%、铬含19%、铁含6%。

INCONEL-600的高镍成分使合金具有非常强的抗氯化物应力裂变腐蚀才能，以及在还原状态下可维持其高耐蚀性及在碱溶液中亦具有很强的耐腐蚀才能，一起因含铬，所以在氧化性环境下耐腐蚀性更胜纯镍。

它具有良好的耐高温腐蚀性(耐酸碱)和抗氧化功能、优秀的冷热加工和焊接工艺功能，在700℃以下具有满意的热强性和高的塑性。

故常用于高温下的氯化氢以及氯气的处理。

Inconel 600在运用中发生腐蚀的现象和机理(1)点蚀又称孔蚀或小孔腐蚀，是在金属上发生小孔的一种极为部分的腐蚀形态，一般发生在外表有钝化膜或保护膜的金属上，并且在含有氯离子的介质中更容易发生。

当溶液中含有活性阴离子(常见如氯离子等)以及氧化性强的金属离子(如镍离子、铁离子等)时，溶解就有或许占优势，因为钝化状态的金属尽管其腐蚀速度比处于活态时小的多，但仍有必定的反响能力，钝化膜在不断溶解和修正，当平衡被打破时就会发生腐蚀，尤其在钝化膜部分有缺陷、内部有硫化物杂质、晶界上有碳化物沉积等时，就有或许导致这些点上的钝化膜穿透，基地金属暴露在溶液中，新暴露的基金属于邻近的无缺膜之间构成部分电池，基底为阳极，膜无缺区域为阴极，阳极区溶解，结果在新显露的基底金属上生成小蚀孔，随着腐蚀的增加，孔口的PH值逐渐升高，这样阴离子(氯离子)会滞留在孔内，与溶解的金属阳离子(镍离子)发作效果，构成孔内酸度添加，腐蚀速度不断增大构成点蚀。

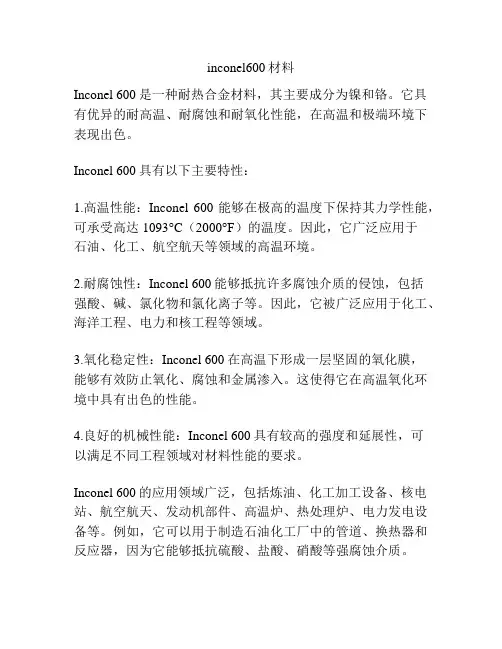

inconel600材料
Inconel 600是一种耐热合金材料，其主要成分为镍和铬。

它具有优异的耐高温、耐腐蚀和耐氧化性能，在高温和极端环境下表现出色。

Inconel 600具有以下主要特性：
1.高温性能：Inconel 600能够在极高的温度下保持其力学性能，可承受高达1093°C（2000°F）的温度。

因此，它广泛应用于
石油、化工、航空航天等领域的高温环境。

2.耐腐蚀性：Inconel 600能够抵抗许多腐蚀介质的侵蚀，包括
强酸、碱、氯化物和氯化离子等。

因此，它被广泛应用于化工、海洋工程、电力和核工程等领域。

3.氧化稳定性：Inconel 600在高温下形成一层坚固的氧化膜，
能够有效防止氧化、腐蚀和金属渗入。

这使得它在高温氧化环境中具有出色的性能。

4.良好的机械性能：Inconel 600具有较高的强度和延展性，可
以满足不同工程领域对材料性能的要求。

Inconel 600的应用领域广泛，包括炼油、化工加工设备、核电站、航空航天、发动机部件、高温炉、热处理炉、电力发电设备等。

例如，它可以用于制造石油化工厂中的管道、换热器和反应器，因为它能够抵抗硫酸、盐酸、硝酸等强腐蚀介质。

总之，Inconel 600是一种具有出色高温、腐蚀和氧化性能的合金材料。

其广泛应用于各个领域，可以提供可靠的材料解决方案，确保设备在极端环境下的安全运行。

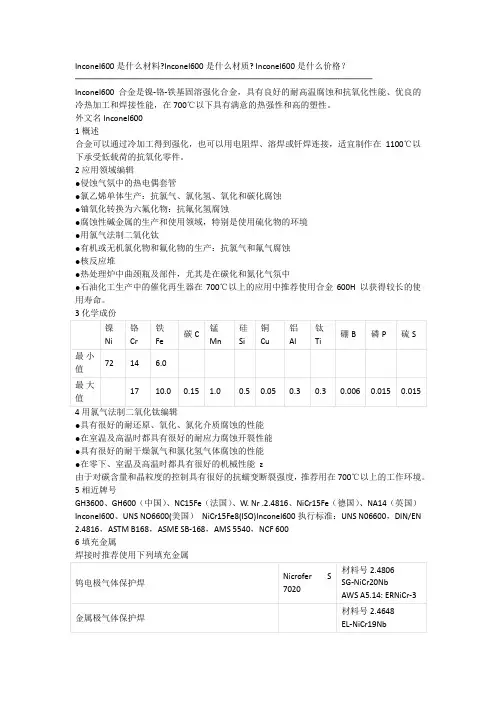

Inconel600是什么材料?Inconel600是什么材质? Inconel600是什么价格？──────────────────────────────────Inconel600合金是镍-铬-铁基固溶强化合金，具有良好的耐高温腐蚀和抗氧化性能、优良的冷热加工和焊接性能，在700℃以下具有满意的热强性和高的塑性。

外文名Inconel6001概述合金可以通过冷加工得到强化，也可以用电阻焊、溶焊或钎焊连接，适宜制作在1100℃以下承受低载荷的抗氧化零件。

2应用领域编辑●侵蚀气氛中的热电偶套管●氯乙烯单体生产：抗氯气、氯化氢、氧化和碳化腐蚀●铀氧化转换为六氟化物：抗氟化氢腐蚀●腐蚀性碱金属的生产和使用领域，特别是使用硫化物的环境●用氯气法制二氧化钛●有机或无机氯化物和氟化物的生产：抗氯气和氟气腐蚀●核反应堆●热处理炉中曲颈瓶及部件，尤其是在碳化和氮化气氛中●石油化工生产中的催化再生器在700℃以上的应用中推荐使用合金600H 以获得较长的使用寿命。

●具有很好的耐还原、氧化、氮化介质腐蚀的性能●在室温及高温时都具有很好的耐应力腐蚀开裂性能●具有很好的耐干燥氯气和氯化氢气体腐蚀的性能●在零下、室温及高温时都具有很好的机械性能z由于对碳含量和晶粒度的控制具有很好的抗蠕变断裂强度，推荐用在700℃以上的工作环境。

5相近牌号GH3600、GH600（中国）、NC15Fe（法国）、W. Nr .2.4816、NiCr15Fe（德国）、NA14（英国）Inconel600、UNS NO6600(美国）NiCr15Fe8(ISO)Inconel600执行标准：UNS N06600，DIN/EN 2.4816，ASTM B168，ASME SB-168，AMS 5540，NCF 6006填充金属焊接时推荐使用下列填充金属Inconel600适合采用任何传统焊接工艺与同种材料或其他金属焊接，如钨电极惰性气体保护焊、等离子弧焊、手工亚弧焊、金属极惰性气体保护焊、熔化极惰性气体保护焊，其中脉冲电弧焊是首选方案。

Inconel 600UNS NO6600，W.Nr.2.4816，alloy600，NA14600合金是镍－铬－铁基固溶强化合金，具有良好的耐高温腐蚀和抗氧化性能、优良的冷热加工和焊接工艺性能，在700℃以下具有满意的热强性和高的塑性。

合金可以通过冷加工得到强化，也可以用电阻焊、熔焊或钎焊连接。

应用领域航空发动机零部件侵蚀气氛中的热电偶套管腐蚀性碱金属的生产和使用领域，特别是使用硫化物的环境热处理炉中曲颈瓶及部件，尤其是在碳化和氮化气氛中石油化工生产中的催化再生器核反应堆上海坚铸实业供应以下品种规格棒材、板材、带材、锻件、法兰螺栓协商供应执行标准锻件 ASTM B564棒材 ASTM B166?AMS 5665/5667带/板ASTMB168??ASTM?B906?AMS5540?无缝管ASTM B167?ASTM B163 ASTM?B516/517 ASTM B751/B775/B829配件：ASTM B366耐腐蚀能力600合金对于各种腐蚀介质都具有耐腐蚀性。

铬的成分使该合金在氧化条件下比镍99.2 (合金200) 和镍99.2（合金201, 低碳）具有更好的耐腐蚀性。

同时，较高的镍含量使合金在还原条件和碱性溶液中具有很好的耐腐蚀性，并且能有效地防止氯-铁应力腐蚀开裂。

600 合金在乙酸、醋酸、蚁酸、硬脂酸等有机酸中，具有很好的耐蚀性，在无机酸中具有中等的耐蚀性。

在核反应堆中一次和二次循环使用的高纯度水中具有很优秀的耐蚀性。

尤其突出的性能是能够抵抗干氯气和氯化氢的腐蚀，应用温度达650℃。

在高温下，退火态和固溶处理态的合金在空气中具有很好的抗氧化剥落性能和高强度。

该合金也能抵抗氨气和渗氮、渗碳气氛，但是在氧化还原条件交替变化时合金会受到部分氧化介质的腐蚀。

化学成分Typical values(Weight %)力学性能（室温）物理性能溶点：1370-1425 ℃密度：8.4 g/cm3磁性：无加工热加工1.热加工温度范围1200℃～900℃，冷却方式为水淬或快速空冷。
