数电实验四——译码显示电路

一、实验目的1. 熟悉译码显示电路的基本原理和组成；2. 掌握译码器和显示器的功能及使用方法；3. 通过实验，验证译码显示电路的工作性能；4. 培养动手实践能力和团队协作精神。

二、实验原理译码显示电路是一种将数字信号转换为可直观显示的图形或字符的电路。

它主要由译码器和显示器两部分组成。

译码器将输入的数字信号转换为对应的控制信号，显示器则根据这些控制信号显示相应的图形或字符。

1. 译码器：译码器是一种多输入、多输出的组合逻辑电路，其作用是将输入的二进制代码转换为输出的一组控制信号。

常见的译码器有二进制译码器、十进制译码器等。

2. 显示器：显示器用于显示译码器输出的控制信号。

常见的显示器有七段显示器、液晶显示器等。

本实验采用七段显示器，它由七个独立的段组成，通过控制每个段的亮与灭，可以显示0-9的数字以及其他符号。

三、实验仪器与器材1. 实验箱；2. 译码器（例如：74LS47）；3. 显示器（例如：七段显示器）；4. 连接线；5. 示波器（可选）；6. 电源。

四、实验步骤1. 熟悉实验箱和实验器材，了解译码器和显示器的功能及使用方法。

2. 按照实验原理图连接译码器和显示器，确保连接正确无误。

3. 在译码器输入端输入二进制代码，观察显示器是否按照预期显示相应的数字或符号。

4. 调整译码器的输入代码，验证译码器的工作性能。

5. （可选）使用示波器观察译码器和显示器的信号波形，进一步分析电路工作原理。

6. 记录实验数据，撰写实验报告。

五、实验结果与分析1. 当译码器输入端输入二进制代码时，显示器按照预期显示相应的数字或符号。

2. 调整译码器的输入代码，显示器能够正确显示相应的数字或符号。

3. 通过实验，验证了译码显示电路的基本原理和组成，掌握了译码器和显示器的功能及使用方法。

4. 在实验过程中，注意观察译码器和显示器的信号波形，有助于理解电路工作原理。

六、实验总结1. 本实验成功实现了译码显示电路的基本功能，验证了译码器和显示器的工作性能。

计数译码显示电路实验报告实验目的：掌握编码与解码的基本原理和技术。

设计与实现一个计数译码显示电路。

提高电子电路设计与实验能力。

实验原理：计数译码显示电路是利用数字集成电路实现的一种数字计数显示方法。

它通过计数器将输入的时钟信号转化为二进制数码输出，然后通过译码器将二进制数码转为七段数码管的控制信号，从而使得七段数码管实现相应的数字显示。

实验器材：1.CD4017计数器芯片2.CD4511译码器芯片3.七段共阳数码管4.电阻、电容、电源、开关等实验步骤：1. 将CD4017计数器芯片的1脚连接到电源Vcc，16脚连接到地GND。

2.连接计数器的时钟输入脚13和复位输入脚15到电路中适当位置，并设置相应的电源和开关。

3. 将译码器CD4511的Vcc脚和GND脚连接到电源和地，将A、B、C、D四个输入脚连接到计数器的Q0-Q3输出脚。

4.将译码器的a、b、c、d、e、f、g七个输出脚连接到七段数码管的a、b、c、d、e、f、g控制脚。

5. 连接七段数码管的共阳脚到电源Vcc。

实验结果：通过调整计数器CD4017的时钟频率、复位电平和输入信号，我们可以观察到七段数码管显示出不同的数字，从0到9循环显示。

实验分析：计数译码显示电路利用计数器进行计数和译码器进行解码，通过将二进制数码转换为七段数码管的控制信号，实现了数字的显示。

实验中需要注意选择适当的电阻、电容等元器件，以确保电路的稳定工作。

另外，对于七段数码管的显示，还可以通过连接额外的译码器和复用技术进行更复杂的显示设计。

实验总结：通过本实验，我们掌握了计数译码显示电路的基本原理与设计方法，提高了对数字集成电路的理解和应用能力。

实验结果令人满意，并加深了对数字电路的认识。

在今后的学习和实践中，我们将继续加强对电子电路设计与实验的掌握，提高自己的技术水平。

译码显示电路试验报告译码显示电路试验报告一、试验目标本试验主要目标是设计并实现一个译码显示电路，该电路接收一组二进制编码信号，并将其转换为对应的七段数码管显示输出，以实现数字的直观显示。

二、试验原理译码显示电路的核心原理是利用编码器将数字信号转换为二进制编码，再利用译码器将二进制编码转换对应的七段数码管点亮，以显示数字。

其中，七段数码管由七个独立的LED段（A、B、C、D、E、F、G）组成。

三、硬件设计1.编码器：采用4-to-16编码器，将4位二进制数转换为16位输出，以实现对输入信号的编码。

2.译码器：采用7-to-8译码器，将8位二进制数转换为7段数码管的输出，以实现对七段数码管的点亮。

3.数码管：采用共阳极七段数码管，接收译码器的输出信号，以显示相应的数字。

四、软件设计本试验采用Verilog HDL语言进行编程设计。

1.编码器模块：通过输入的4位二进制数，控制编码器的输出。

2.译码器模块：通过译码器将编码器的输出转换为七段数码管的输出。

3.数码管模块：通过驱动数码管的7个LED段，实现数字的显示。

五、测试与分析1.测试方法：通过改变输入的4位二进制数，观察数码管显示的数字是否正确。

2.测试结果与分析：对所有可能输入进行测试，均得到了正确显示结果，验证了电路的正确性。

六、结论本试验成功设计并实现了一个译码显示电路，该电路可以将4位二进制数转换为对应的七段数码管显示输出，实现了数字的直观显示。

本试验中，硬件设计合理，软件设计也达到了预期的目标。

但是，由于硬件设备的限制，本试验未能对更高位数的译码显示电路进行设计和测试。

在未来的工作中，我们建议进一步扩展电路的设计，以实现对更高位数数字的译码显示。

七、建议与展望本试验虽然已经实现了一个相对简单的译码显示电路，但是在实际应用中可能还需要进行一些改进和优化。

以下是对未来工作的建议和展望：1.考虑采用更先进的数字芯片技术，以提高电路的稳定性和可靠性。

显示译码电路实验报告显示译码电路实验报告引言：在现代电子技术领域，显示译码电路扮演着重要的角色。

它们可以将数字信号转换为人们可以理解的可视化信息，广泛应用于计算机、电视、手机等设备中。

本实验旨在通过搭建一个显示译码电路，探索其原理和应用。

一、实验目的本实验的目的是了解显示译码电路的工作原理，掌握其基本应用。

通过实践操作，学生们可以更好地理解数字电路的运行机制，提高实际动手能力。

二、实验材料和器件1. 74LS47芯片：这是一种BCD-7段译码器，用于将4位二进制输入转换为7段数码管的输出。

2. 7段数码管：用于显示数字和字母等字符。

3. 连接线、电源等辅助器件。

三、实验步骤1. 连接电路：将74LS47芯片与7段数码管通过连接线连接起来，确保电路连接正确无误。

2. 施加电源：将电路连接到适当的电源上，确保电压和电流符合芯片的工作要求。

3. 输入信号：通过开关或其他输入设备提供4位二进制输入信号。

4. 观察结果：观察7段数码管上显示的字符是否与输入信号对应，验证译码电路的正确性。

四、实验结果与分析经过实验操作，我们成功搭建了显示译码电路，并进行了测试。

在输入4位二进制数的情况下，数码管正确显示了对应的字符。

这表明译码电路能够准确地将二进制信号转换为可视化的字符信息。

通过进一步的观察和分析，我们发现译码电路的工作原理是将输入的二进制数映射到对应的数码管段上。

每个数码管段代表一个二进制位，通过控制该段的通断状态，可以显示不同的字符。

而74LS47芯片则起到了译码的作用，将二进制输入转换为对应的数码管段控制信号。

这种显示译码电路广泛应用于各种计算机和电子设备中。

它使得数字信息可以以更加直观和易读的方式展示给用户，提高了人机交互的效率和便利性。

例如，在计算机屏幕上显示的字符、数字时钟、电子秤等设备都使用了类似的译码电路。

五、实验总结通过本次实验，我们深入了解了显示译码电路的工作原理和应用。

通过实际操作，我们掌握了搭建和测试译码电路的方法，提高了动手实践能力。

计数译码显示电路实验报告体会
作为一名学生，我完成了计数译码显示电路的实验，并撰写了实验报告。

在实验过程中，我深刻体会到实验的重要性，能够帮助我们更深入地理解理论知识，提高实际操作能力，同时也能够锻炼我们的独立思考和解决问题的能力。

在实验过程中，我首先了解了计数译码显示电路的基本原理和组成结构，然后按照说明书的要求，依次完成了电路的设计、焊接和测试工作。

在实验过程中，我认真观察了电路的工作状态，仔细分析了电路的工作原理，不断探索实验现象背后的本质原因。

通过本次实验，我深刻认识到了实验的重要性。

实验不仅能够让我们更深入地理解理论知识，还能够提高我们的实际操作能力，锻炼我们的独立思考和解决问题的能力。

同时，我也意识到实验室的安全规范的重要性，只有遵守实验室的安全规定，才能够确保实验的安全性和可靠性。

总之，通过本次实验，我不仅获得了实验技能的提升，还加深了对理论知识的理解，同时也增强了独立思考和解决问题的能力。

我相信，在未来的学习和工作中，这些经验和能力将给我带来巨大的帮助。

一、实验目的1. 理解并掌握显示译码电路的基本原理和工作方式。

2. 学习使用常用的显示译码器芯片，如BCD-7段译码器。

3. 通过实验验证译码器与数码管连接的正确性，并实现数字信号的显示。

4. 提高动手实践能力，加深对数字电路知识的理解和应用。

二、实验原理显示译码电路是数字电路中一种重要的组合逻辑电路，其作用是将输入的二进制或BCD码信号转换为对应的七段LED显示信号。

常见的七段显示器有共阴极和共阳极两种，本实验采用共阴极显示器。

译码器的主要功能是将输入的二进制或BCD码转换为对应的七段显示码。

以BCD-7段译码器为例，其输入为4位BCD码，输出为7个控制信号，分别对应七段LED显示器的7个段。

当输入为0000～1001时，译码器输出相应的段码，使得数码管显示0～9的数字。

三、实验器材1. 数字逻辑实验箱2. 74LS47 BCD-7段译码器3. 共阴极七段数码管4. 连接线5. 电源6. 示波器（可选）四、实验步骤1. 搭建电路根据实验电路图，将74LS47 BCD-7段译码器与共阴极七段数码管连接。

将译码器的输入端A、B、C、D分别连接到实验箱上的数字信号源，输出端a、b、c、d、e、f、g连接到数码管的相应段。

2. 测试电路将实验箱上的数字信号源设置为BCD码输入，依次输入0000～1001，观察数码管显示的数字。

若显示不正确，检查电路连接是否正确，包括译码器、数码管、信号源等。

3. 调试电路若显示不正确，根据译码器的工作原理，分析可能的原因，如译码器芯片损坏、电路连接错误等。

通过排除法，逐步调试电路，直至数码管显示正确。

4. 实验数据记录记录实验过程中数码管的显示结果，并与理论计算结果进行对比。

五、实验结果与分析1. 实验结果通过实验，数码管成功显示了0～9的数字，验证了显示译码电路的正确性。

2. 实验分析实验过程中，通过观察数码管显示结果，发现译码器芯片、电路连接等均正常。

实验结果表明，显示译码电路能够将输入的BCD码转换为对应的七段显示信号，实现数字信号的显示。

实验四译码显示电路一、实验目的1. 掌握中规模集成译码器的逻辑功能和使用方法2. 熟悉数码管的使用二、实验仪器及器件1.器件：74LS48, 74LS194 , 74LS73，74LS00 ，74LS197, 74LS153, 74LS138,CLOCK,MPX4-CC-BULE, MPX8-CC-BULE, 及相关逻辑门三、实验预习1. 复习有关译码显示原理。

2. 根据实验任务，画出所需的实验线路及记录表格。

四、实验原理1. 数码显示译码器（1）七段发光二极管(LED)数码管LED数码管是目前最常用的数字显示器，图（一）(a)、(b)为共阴管和共阳管的电路，(c)为两种不同出线形式的引出脚功能图。

（注：实验室实验箱上数码管为共阴四位数码管）一个LED数码管可用来显示一位0～9十进制数和一个小数点。

小型数码管（寸和寸）每段发光二极管的正向压降，随显示光（通常为红、绿、黄、橙色）的颜色不同略有差别，通常约为2～，每个发光二极管的点亮电流在5～10mA。

LED数码管要显示BCD码所表示的十进制数字就需要有一个专门的译码器，该译码器不但要完成译码功能，还要有相当的驱动能力。

(a) 共阴连接（“1”电平驱动） (b) 共阳连接（“0”电平驱动）(c) 符号及引脚功能图（一）LED数码管（2）BCD码七段译码驱动器此类译码器型号有74LS47（共阳），74LS48（共阴），CC4511（共阴）等，本实验系采用74LS48 BCD码锁存／七段译码／驱动器。

驱动共阴极LED数码管。

图（二）为74LS48引脚排列。

其中A0、A1、A2、A3—BCD码输入端a、b、c、d、e、f、g—译码输出端，输出“1”有效，用来驱动共阴极LED数码管。

LT—灯测试输入端，LT＝“0”时，译码输出全为“1”BIR＝“0”时，不显示多余的零。

R—灭零输入端，BIBI—作为输入使用时，灭灯输入控制端；作为输出端使用时，灭零输出RBO/端。

实验四译码器及其应用一、实验目的1.掌握中规模集成译码器的逻辑功能和使用方法。

2.掌握组合译码器的应用。

3.熟悉掌握集成译码器的扩展方法。

二、实验设备1.数字电路试验箱2.数字万用表3.74LS138、74LS20三、实验原理译码器是一个多输入多输出的组合电路，它的作用是将输入的具有特定含义的二进制代码翻译成输出信号的不同组合，实验电路的逻辑控制功能。

译码器在数字系统中应用广泛，可用于代码转换、终端数字的显示、数据的分配、存储器寻址和组合控制信号等。

本实验主要讨论3—8线变量译码器74LS38，它有三根输入线，可以输入三位二进制数码，共有八种状态组合，即可译出8个输出信号。

下图分别为管脚图和功能图。

该集成芯片共有16个引脚，其中8脚应接地线，16脚接+5V电源，脚,,为二进制编码输入端（为高位，为低位）；—为译码器输出端（为高位，为低位），,,为信号输入允许端，也称使能端。

,为低电平有效，为高电平有效。

只有信号输入允许端有效时输入的信号才有效，才能实现译码。

74LS138的功能表如下表所示。

74LS138引脚图 74LS138逻辑符号74LS138功能表四、实验内容1.测试74LS138的逻辑功能；2.设计电路，用74LS138，74LS20实现函数:Y=*+*+ABC3.用两片74LS138构成一个4—16线译码器。

四、实验过程1.设计电路，实现函数Y=*+*+ABC （1）列出的真值表（2）函数的实现Y = +++ = （3）逻辑电路设计AB5v2.用两片74LS138构成一个4—16线译码器逻辑电路设计如下：。

译码显示电路实验报告译码显示电路实验报告引言：译码显示电路是现代电子设备中常见的一种电路结构，它能够将数字信号转换为可见的字符或数字形式，广泛应用于计算机、电视、手机等设备中。

本实验旨在通过搭建一个简单的译码显示电路，了解其工作原理并验证其功能。

实验材料：1. 译码器：74LS472. 七段数码管：共阳极或共阴极型3. 可调电源4. 连接线5. 电阻：220欧姆实验步骤：1. 连接电路：将译码器和七段数码管连接起来。

根据译码器和数码管的引脚连接图，将它们正确地连接在一起。

2. 连接电源：将可调电源连接到电路中，确保电源的电压和电流适合译码器和数码管的工作要求。

3. 输入信号：通过拨动开关或其他输入设备，输入一个4位二进制数作为译码器的输入信号。

4. 观察显示：观察七段数码管的显示情况，确认其是否正确显示输入的数字。

实验结果：在实验过程中，我们使用了一个共阳极的七段数码管和一个74LS47译码器。

通过连接电路，我们成功地将译码器和数码管连接在一起，并连接了适当的电源。

在输入一个4位二进制数作为译码器的输入信号后，我们观察到七段数码管正确地显示了对应的数字。

讨论：译码显示电路的核心是译码器，它根据输入信号的不同，将其转换为对应的输出信号，以控制七段数码管的显示。

在本实验中，我们使用的74LS47是一种常见的BCD译码器，它能够将4位二进制数转换为七段数码管的控制信号。

在连接电路时，我们需要根据译码器和数码管的引脚连接图来正确连接它们。

特别要注意译码器的极性，确保其正常工作。

此外，电源的电压和电流也需要根据译码器和数码管的工作要求来调整，以避免损坏电路元件。

在实验中，我们可以通过输入不同的二进制数来观察七段数码管的显示情况。

通过对比输入和输出的对应关系，我们可以验证译码显示电路的功能是否正常。

如果出现显示错误或其他异常情况，我们可以检查电路连接是否正确，以及电源是否正常工作。

译码显示电路不仅仅应用于七段数码管，还可以应用于其他类型的显示设备，如液晶显示屏、LED显示屏等。

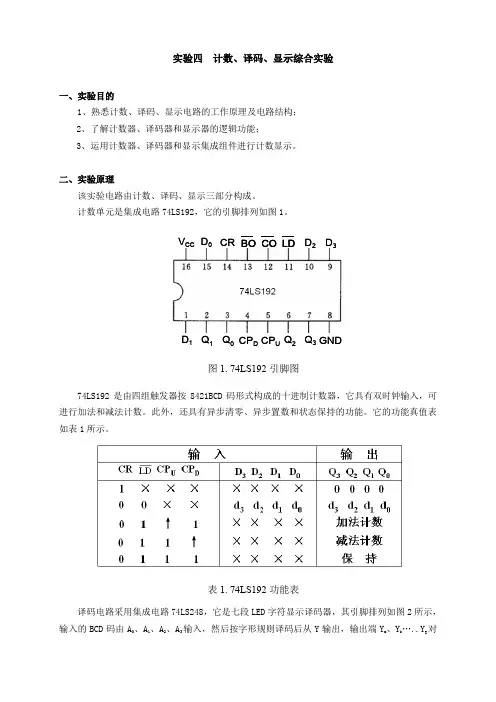

实验四 计数、译码、显示综合实验一、实验目的1、熟悉计数、译码、显示电路的工作原理及电路结构；2、了解计数器、译码器和显示器的逻辑功能；3、运用计数器、译码器和显示集成组件进行计数显示。

二、实验原理该实验电路由计数、译码、显示三部分构成。

计数单元是集成电路74LS192，它的引脚排列如图1。

74LS192是由四组触发器按8421BCD 码形式构成的十进制计数器，它具有双时钟输入，可进行加法和减法计数。

此外，还具有异步清零、异步置数和状态保持的功能。

它的功能真值表如表1所示。

译码电路采用集成电路74LS248，它是七段LED 字符显示译码器，其引脚排列如图2所示，输入的BCD 码由A 0、A 1、A 2、A 3输入，然后按字形规则译码后从Y 输出，输出端Y a 、Y b …..Y g 对CR VCC D 0D 1D 2D 3Q 0Q 2Q 1Q 3GNDCP D CP U BO CO LD图1. 74LS192引脚图表1. 74LS192功能表应于图3所示数码字形的a 、b 、……g 段。

本实验选用的显示器为共阴极型七段LED 显示器，七段中的每一段（取名为a 、b 、c 、d 、e 、f 、g ）均是一个发光二极管，当显示某一数字，例如显示“4”时，输入端f 、g 、b 、c 必须是高电平使相应字段发光。

74LS248的输入BCD 码与输出译码之间的对应关系如表2所示。

74LS192、74LS248及数码管相应端口的连接关系如图4所示。

在计数状态下，74LS192的输出端Q 3、Q 2、Q 1、Q 0有相应的计数输出传送到译码器74LS248的输入端，经74LS248译码后的输出传送到数码管的对应输入，即可显示输入的计数脉冲数。

图2. 74LS248引脚图图3. 数码管表2. 74LS248的输入BCD 码与输出译码之间的对应关系图4. 74LS192、74LS248及数码管相应端口的连接关系三、实验内容及实验报告要求1、首先根据图4在实验板上将74LS192、74LS248及数码管的相应端口连接好。

实验四 显示原理及译码显示电路设计一、实验目的1、 掌握发光二极管、数码显示管。

液晶显示器的工作原理、结构和使用方法。

2、 掌握各种集成译码器及译码显示电路的工作原理和使用方法。

二、实验仪器设备与主要器件1、 设备：实验箱一个；双踪示波器一台；稳压电源一台。

2、 操作用器件：74LS247、74LS47、74LS48、BS201数码管（共阳）、BS202数码管（共阴）。

3、 仿真器件：7446、7447；数码管三种：DCD HEX (内带译码功能)、SEVEN_SEG_COM_K （共阴）、SEVEN_SEG_DISPLAY （共阳） 三、实验原理数字系统中的测量或运算结果都需要用数字直观地显示出来，以便见识数字系统的工作状态。

数码显示电路通常由译码、驱动和显示等几部分组成。

数码静态显示原理框图如图所示。

当数字输入稳定后，就可以在数码管上显示，只要输入数字不变，则显示也不变。

实现此逻辑功能的电路包括7段译码器、数码管。

数码管一般采用共阳极或共阴极接法。

若7段译码器采用74LS247，则数码管采用共阳极接法。

1、 共阳型7段字符译码器74LS247有4位BCD 代码数据输入端D 、C 、B 、A ，7个译码代码a-g 输出端，低电平有效。

通过限流电阻R 与数码管对应相连，可直接驱动指示灯或共阳极LED 。

（7段译码器的逻辑符号）还有三个控制端，分别为LTRBI 和BI /RBORBI 位灭零输入。

设置灭零输入信号RBI 的目的是为了把不希望现实的零熄灭。

LT 为灯测试输入。

LT=0时，灯全亮。

正常工作时LT=1.BI/RBO 位灭灯输入/灭零输出信号。

做输入端使用时，成为灭灯输入控制端，BI=0时，无论D 、C 、B 、A 的状态是什么，数码管的各段同时熄灭。

BI/RBO 做输出端使用时，成为灭零输出端。

当D 、C 、B 、A 均为低电平，而且有灭零输入信号（RBI=0）时，RBO 才为低电平。

译码显示电路的工作原理
《译码显示电路的工作原理》
译码显示电路是一种将二进刯信号转换为容易识别的图形或数
字信号的电路，它通常用于显示时钟、电表、温度表和音量调节等应用中。

它的基本组成部分有输入部件、译码器（译码器）、检测和控
制电路以及输出部件。

输入部件是译码显示电路的核心，它可以以二进制或其他数据格式输入信号，并将它们转换成与译码器可识别的图形或数字信号。

译码器是一种特殊的电路，它可以接收输入信号，并将它们解码为可识别的信号。

简而言之，译码器可将多通道数据编码为有意义的数字和字符，并输出到输出部件上。

检测和控制电路的工作就是检测输入信号，并根据输入信号控制译码器的工作。

例如，检测到输入信号为1，则译码器将输出一个结果。

输出部件是译码显示电路的最终组成部分，它将译码器输出的信号最终转换为容易识别的图形或数字信号，以便人们可以准确地读取数据。

译码显示电路的工作原理是：输入部件将外部信号转换为可识别的信号，然后控制译码器将该信号转换为容易识别的图形或数字信号，最后再由输出部件将这些信号转换为易于理解的信号，实现最终的显示功能。

- 1 -。
