SMT手机主板电子元器件认识

普通电阻无极性元件电解电容有方向性色环电阻无极性元件普通电容无极性元件有方向性电阻排无极性元件普通电容无极性元件有方向性可调电阻有方向性陶瓷电容无极性元件有方向性有方向性标示端为负极有方向性有方向性电容排无极性元件有方向性有方向性钽电容标示端为正极有方向性有方向性两脚晶体管有方向性有方向性有方向性五脚晶体管有方向性有方向性有方向性六脚晶体管有方向性电池座电池座有方向性有方向性二极管二极管有方向性作成：夏娟电 阻电 容阴影部分为负极 IC类SOP16脚IC四边脚IC SOP54脚IC 烧录IC 二 极 管常见二极管Ai电解电容六脚IC 发光二极管五脚IC 常见二极管32脚IC 玻璃二极管 晶 体 管四脚IC 稳压二极管Tf卡插座发光二极管玻璃二极管审核:有方向性BGA有方向性针脚插座有方向性有方向性BGA 有方向性普通插座有方向性有方向性BGA 有方向性普通插座有方向性贴片电感无方向性BGA有方向性普通插座有方向性常见电感无方向性BGA 有方向性曲脚插座有方向性常见电感无方向性光耦四脚光耦有方向性普通插座有方向性常见电感有方向性常见保险丝无方向性普通插座有方向性开关四脚开关有方向性常见保险丝无方向性普通插座有方向性四脚开关有方向性四脚晶振有方向性普通插座有方向性四脚开关有方向性两脚晶振无方向性端脚插座有方向性散热片有方向性四脚晶振有方向性插座有方向性作成：夏娟三 极 管四脚性三极管B G A插 座标准三极管贴片保险丝 电 感保 险 丝晶 振翼型散热片审核:常见元器件方向识别作成：夏娟审核：电解电容 如图 阴影部分为元件负极钽电容 如图 标示端为元件正极AI电解电容标示端有“-”标示 为负极可调电阻元件引脚按照焊盘贴附即可晶体管如图 大脚对应大焊盘即可二极管 阴影部分为负极玻璃二极管 特殊线条部分为负极稳压二极管阴影部分为负极发光二极管红色灯对应负极注意黑色灯对应正极SOP丝印正下方左为一脚或特殊点标示方向OFP丝印正下方左为一脚或特殊点标示方向SOP 特殊点标示方向六角IC 阴影部或“P”或“N”表示方向端五脚IC引脚对应焊盘即可缺口SOP 缺口为方向边对应基板方向即可四脚IC 阴影部分为方向端电池座底座缺口为该元件方向，且缺口与基板丝印缺口对应铁片IC元件引脚于基板焊盘对应即可三级管 引脚对应焊盘即可三极管 元件上特殊点对应基板特殊点即可电感 元件缺口对应基板丝印框缺口开关 元件数字边“1”1脚对应基板标示的一脚即可翼型散热片 引脚对准焊盘即可BGA 元件特殊点或金线标示方向BGA 元件有标示特殊角且对应基板方向的特殊标示BGA 元件有特殊点且对应基板丝印框“A1”处光耦 元件上特殊点为元件方向对应基板标示的三角形晶振 特殊点对应丝印框粗边部分晶振 元件缺口为该类元件方向对应基板丝印框缺口针脚插座 元件形状与丝印框形状吻合即可插座 插座盖子对应丝印框缺口曲脚插座 缺口为元件方向对应丝印框缺口插座 插座一端有▼即为方向与基板标示的方向对应插座 插座边柱子为方向边对应基板标示“1”即可插座 元件缺口对应丝印框缺口插座 元件有切角标示且切角对应丝印框切角变更引脚与焊盘对应玻璃二极管 元件有特殊线条标示方向开关 引脚对应焊盘即可开关 对就PCB 丝印即可插座 插座底部柱子一大一小对应插入大小孔即可开关 此元件有长短边，已长边标示为方向二极管 特殊点为元件方向。

快速了解SMT贴片常用元器件（１）：常用的电子元件器有以下几类；１.电阻（R）２.电容（C）３.二极管（D）４.三极管（Q）５.电感（L）６.晶振（Y或X）７.集成芯片,通称IC（IC或U）（２）.电阻R部份，电阻有两种类形，贴片SMD和插件DIP色环电阻1.介绍贴片电阻封装；电阻用“R”表示﹐它的基本单位是欧姆(Ω)1MΩ(兆欧)=1000KΩ(千欧)=1000000Ω贴片电阻丝印上的数字代表电阻值，第一，第二位数为有效数照读，第三位为电阻的倍数，例如：电阻上面的丝印是103，那么它的阻值为10*1000=10KΩ电阻上面的丝印是274，那么它的阻值为27*10000=270KΩ电阻上面的丝印是101，那么它的阻值为10*10=100Ω电阻上面的丝印是100，那么它的阻值为10*1=10Ω电阻上面的丝印是105，那么它的阻值为10*100000=1MΩ电阻上面的丝印是2R2，R在中间代表是小数点，那么它的阻值为2.2Ω2.介绍插件色环电阻封装；色环电阻的外观如图示﹕图1 图2五色环电阻四色环电阻较大的两头叫金属帽﹐中间几道有颜色的圈叫色环﹐这些色环是用来表示该电阻的阻值和范围的﹐共有12种颜色﹐它们分别代表不同的数字(其中金色和银色表误差)﹕颜色棕红橙黄绿蓝紫灰白黑金银代表数字 1 2 3 4 5 6 7 8 9 0 +5% +10%四色环电阻(普通电阻)﹕电阻外表上有四道色环﹕四环环的读法是首先要知道那个是第一环，那个是第四环，通常我们要分出第四环就知道那环是第一环，第四环它离其它三环的距离比较远，第一二三环是靠的比较近的，最前面的一环为第一环（注第四环为误差值不要理它）色环电阻和贴片电阻读数方法一样，把颜色对应的数值套入图中等于橙3，橙3，黑0，金+5% 等于33*1＝33Ω+5%例：色环电阻第一环是棕色，第二环是黑色，第三环是黄色，第四环是银色，那它的阻值是10*10000=100K Ω（３）.电容C 部份电容有几个几种封装（贴片电容、电解电容、钽电容。

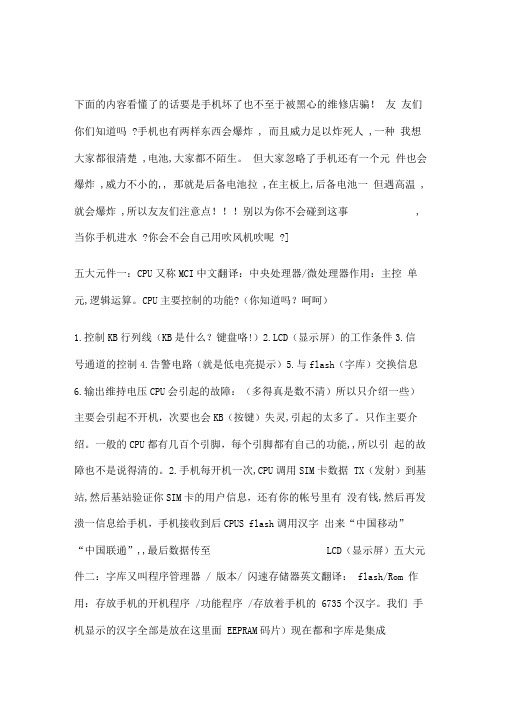

下面的内容看懂了的话要是手机坏了也不至于被黑心的维修店骗！友友们你们知道吗?手机也有两样东西会爆炸, 而且威力足以炸死人,一种我想大家都很清楚,电池,大家都不陌生。

但大家忽略了手机还有一个元件也会爆炸,威力不小的,, 那就是后备电池拉,在主板上,后备电池一但遇高温,就会爆炸,所以友友们注意点！！！别以为你不会碰到这事, 当你手机进水?你会不会自己用吹风机吹呢?]五大元件一：CPU又称MCI中文翻译：中央处理器/微处理器作用：主控单元,逻辑运算。

CPU主要控制的功能?（你知道吗？呵呵）1.控制KB行列线（KB是什么？键盘咯!）2.LCD（显示屏）的工作条件3.信号通道的控制4.告警电路（就是低电亮提示）5.与flash（字库）交换信息6.输出维持电压CPU会引起的故障：（多得真是数不清）所以只介绍一些）主要会引起不开机，次要也会KB（按键）失灵,引起的太多了。

只作主要介绍。

一般的CPU都有几百个引脚，每个引脚都有自己的功能,,所以引起的故障也不是说得清的。

2.手机每开机一次,CPU调用SIM卡数据TX（发射）到基站,然后基站验证你SIM卡的用户信息，还有你的帐号里有没有钱,然后再发溃一信息给手机，手机接收到后CPUS flash调用汉字出来“中国移动” “中国联通”,,最后数据传至LCD（显示屏）五大元件二：字库又叫程序管理器/ 版本/ 闪速存储器英文翻译：flash/Rom 作用：存放手机的开机程序/功能程序/存放着手机的6735个汉字。

我们手机显示的汉字全部是放在这里面EEPRAM码片）现在都和字库是集成（意思就是合二为一）在一块的。

存放着手机的串号最后十次的通话记录存放手机的功率表格故障：主要是会引起软件问题,不开机,开机定屏, 死机,,, 也是数不清.3.[ 小贴士] 你知道一般手机的生产流程吗?首先是PCBS材，就是主板.然后再经过执锡膏，也就是那些银色的点，就是元件下面的那些。

然后进行升级, 校准最后也就是组装拉?手机主板就是这样完成的•五大元件三：电源英文翻译：PMU/PMICfe源为电池的直接负载,主要分为各部分IC?提供适合的供电。

手机主板中的电子元件识别、作用、测量方法电阻[]符号R （在看图纸的时候例R320 那就是电阻）实物识别：中间为黑色，两别为银色。

中间少数为蓝色或绿色。

电阻的特性：电阻是耗能元件，电能转变热能散发掉，对信号有衰减作用，即能通直流电也能通交流。

测量方法：选择一个合适的欧姆档位（如20K）两只表笔分别接触电阻两端。

万用表上显示的数值便是电阻的阻值，若显示为零点几，则选档太大。

需调小档位在测。

若永为无穷大即显示“1”则选档太小。

需适当调大档位再测。

电容：符号C （同上）实物识别：中间为咖啡色或土黄色，两别为银色。

特性：具有通交流隔直流，通高频阻低频的特性电容的作用：滤波、耦合、振荡、旁路、升压作用可以使用欧姆档，用表笔测两极，如果读数渐升高，就是好的，读数无穷大，或很小，就说明电容有问题了。

二极管符号：见图(图1）实物识别：黑色或白色和浅灰色、个头比电阻大。

二极管的作用：开关、发光、稳压、变容二极管测量方法：加反偏电压时候为无穷大。

用二极管档测，红黑表笔分别就出二极管两端，若显示为“1”则红笔接的事负极，黑笔接的是正极。

若显示为几百欧姆，则红接正，黑接负。

如果显示为“0”二极管击穿。

若第一次测显示无穷大，调换表笔再测，若依旧为无穷大。

则为二极管开路。

若显示为几百欧姆为好。

若第一次测得为“0”说明二极管击穿，若第一次和第二次测得的阻值不一样，换之。

三极管。

三极管分为PNP NPN型三极管3个角的多用于手机的控制电路4个角的多用于手机放大电路NPN型三极管：集电极必须接电源正极，发射极接电源的负极，当基极有电源供给时，三极管才能工作、PNP型三极管：发射极必须接电源正极。

集电极接电源负极，同样基极也为控制级，必须有电源供给时，三极管才能工作、三极管的作用：开关、放大、旁路、振荡、判断好坏：（附图2）用二极管档测。

红笔放在B级黑笔依次测C级和E极。

若两次都是显示为无穷大“1”为PNP型三极管。

若显示的阻值为几百欧姆为NPN型三极管。

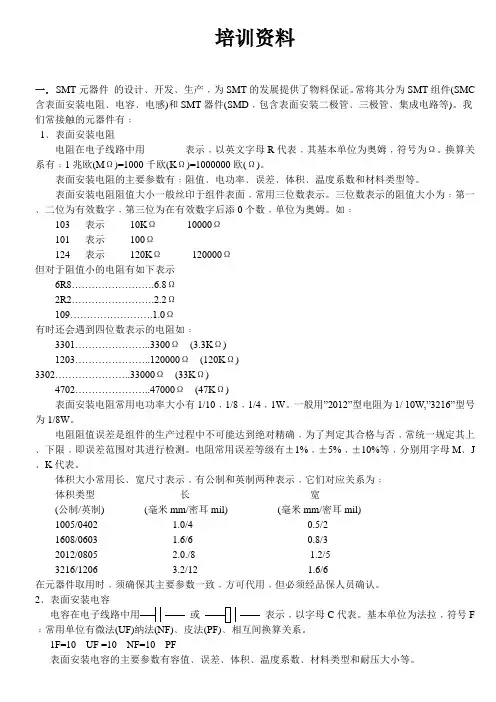

培训资料一．SMT元器件的设计﹑开发﹑生产﹐为SMT的发展提供了物料保证。

常将其分为SMT组件(SMC 含表面安装电阻﹑电容﹑电感)和SMT器件(SMD﹐包含表面安装二极管﹑三极管﹑集成电路等)。

我们常接触的元器件有﹕1﹑表面安装电阻电阻在电子线路中用表示﹐以英文字母R代表﹐其基本单位为奥姆﹐符号为Ω。

换算关系有﹕1兆欧(MΩ)=1000千欧(KΩ)=1000000欧(Ω)。

表面安装电阻的主要参数有﹕阻值﹑电功率﹑误差﹑体积﹑温度系数和材料类型等。

表面安装电阻阻值大小一般丝印于组件表面﹐常用三位数表示。

三位数表示的阻值大小为﹕第一﹑二位为有效数字﹐第三位为在有效数字后添0个数﹐单位为奥姆。

如﹕103 表示10KΩ10000Ω101 表示100Ω124 表示120KΩ120000Ω但对于阻值小的电阻有如下表示6R8…………………….6.8Ω2R2…………………….2.2Ω109…………………….1.0Ω有时还会遇到四位数表示的电阻如﹕3301…………………..3300Ω(3.3KΩ)1203…………………..120000Ω(120KΩ)3302…………………..33000Ω(33KΩ)4702…………………..47000Ω(47KΩ)表面安装电阻常用电功率大小有1/10﹐1/8﹐1/4﹐1W。

一般用”2012”型电阻为1/ 10W,”3216”型号为1/8W。

电阻阻值误差是组件的生产过程中不可能达到绝对精确﹐为了判定其合格与否﹐常统一规定其上﹑下限﹐即误差范围对其进行检测。

电阻常用误差等级有±1%﹐±5%﹐±10%等﹐分别用字母M﹑J ﹑K代表。

体积大小常用长﹑宽尺寸表示﹐有公制和英制两种表示﹐它们对应关系为﹕体积类型长宽(公制/英制) (毫米mm/密耳mil) (毫米mm/密耳mil)电容容值用直接表示法和三位数表示法。

其中三位数表示法指﹕第一二位为有效数字﹐第三位表示在有效数字后添”0”的个数﹐且单位为皮法(PF)。

SMT常用元器件识别方法阐述SMT（Surface Mount Technology）常用元器件识别方法是指识别SMT表面贴装元器件的一种技术方法，主要用于电子制造行业中的元器件识别、组装和维修等工作中。

下面将对SMT常用元器件识别方法进行详细阐述。

一、外观特征识别1.电阻识别：电阻一般为长方形的芯片，引脚数目很少（2个），外形尺寸较小。

电阻上通常会标注电阻值、精度、功率等信息，可以通过这些标注来进一步确认电阻的型号。

2.电容识别：电容一般为圆柱形或长方形的芯片，引脚数目很少（2个或3个），外形尺寸较小。

电容上通常会标注电容值、电压值、介质类型等信息，可以通过这些标注来进一步确认电容的型号。

3.二极管识别：二极管一般为方形或圆筒形的芯片，引脚数目较少（2个），外形尺寸较小。

二极管上通常有标注管子的型号、极性等信息，也可以通过这些标注来进行确认。

4.三极管识别：三极管一般为长方形的芯片，引脚数目较多（3个），外形尺寸较大。

三极管上通常有标注管子的型号、引脚排列等信息，也可以通过这些标注来进行确认。

5.集成电路识别：集成电路一般为长方形的芯片，引脚数目较多（10个以上），外形尺寸较大。

集成电路上通常有标注芯片型号、生产厂商等信息，通过这些标注可以确认集成电路的型号。

二、打印标识识别除了外观特征识别，还可以通过打印标识来识别SMT元器件。

2.印刷标识：一些SMT元器件在外表面印有字母、数字、图案等标识，通过这些印刷标识可以获取元器件的相关信息。

三、使用测试仪器识别在一些情况下，仅凭外观特征和打印标识无法准确识别SMT元器件，这时可以借助一些测试仪器来辅助识别。

1.万用表：通过万用表可以测量元器件的电阻、电容、二极管等性能指标，从而初步判断其类型。

总结：SMT常用元器件的识别方法主要包括外观特征识别、打印标识识别和使用测试仪器识别。

通过对元器件的外观特征、打印标识、电性能等信息的观察和测试，可以准确识别SMT常用元器件的类型和型号。

认识手机主板上面的元器件？手机板上常有的芯片：CPU、电源、字库、中频、功放、天线开关、若功能多的手机有时候会另加一些给界面模块用的接口电路芯片：如蓝牙IC，照相IC、USB接口芯片、等总结：一、（CPU）手机常用的界面电路通常有十几种吧，而几乎所有的界面电路都直接或间接地和CPU通讯，这就使得CPU需要很多引脚，但CPU是做小电流的信号处理，所以CPU的引脚通常不会像功放一样那么粗大，所以很多时候，CPU 在板上会是一个看起来很精密的BGA（内引脚）芯片，也会比较大，周边没有太多复杂的东西。

二、（电源）我仔细看过了，手机电路板上用的贴片元件中，电容的块头大小是和它的容量关系比较直接的，通常电源会输出很多路的供电给整机的各个模块电路，所以需要很多个滤波电容，这些滤波电容大多块头比较大，而且大小也比较统一，为深黄色为多，这就可以看看边上的电容而识别电源IC了。

很多时候32.768KHZ实时时钟（RTC——real time clock）会做在电源IC的边上，它是一个微小卧式圆柱型的东西，有时会是一个长条型的方块，这也是一个判断的办法。

手机板上通常会有下面这些电容器：10或15微法的电容，大多数一部机只有一个或两个，是电池电压滤波用的，这个块头特别大，通常是黑色和黄色的，有黄豆那么大吧4.7或1微法左右的电容，大多数有米粒那么大的吧，大多数是电源IC输出给别的芯片或电路模块时的滤波用的，由于一部手机中的电路模块是不少的，所以有米粒大小的电容是很多的，这类电容通常是米深黄色的，用万用表测量可以看到其一端一定是接地的，顺便说一下，如果两端接地的话，这个电容就可能是漏电坏了的，而若是两端都不接地的话，那要么是耦合电容，要么是板上哪里有断线，而前一种情况非常少见，因为耦合电容在手机中通常是用更小块头的那种电容器了，而且手机当中的耦合电容通常没有几个，只在发射通路中会有几个。

100纳法级及更小的电容，这些电容通常在手机中是最多的，通常起小信号滤波及信号耦合的作用，还有一些是起保护作用的，也有容量更小的，如几十皮法的，但这些电容的块头已经是很小了，是手机中数量最多，块头最小的了。

SMT电子元件识别知识梳理常用元器件的识别一、电阻电阻在电路中用“R”加数字表示，如:R2表示编号为1的电阻.电阻在电路中的主要作用为分流、限流、分压、偏置等.1、参数识别:电阻的单位为欧姆(Q )，倍率单位有:千欧(K Q )，兆欧(M Q ) 等.换算方法是：2兆欧二2000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法.3、数标法主要用于贴片等小体积的电路，如：472 表示47X100 0(即4.7K); 204 则表示200Kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻(精密电阻)2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差(％)银色/xO.Ol ±10金色/xO.l ±5黑色0+0/棕色1x10 ±1红色2x100 ±2橙色3x1000/黄色4x10000/ 绿色5 xlOOOOO ±0.5蓝色6 X1000000 ±0.2紫色7 X10000000 ±0.1灰色8 X100000000 /白色9x1000000000/二、电容1、电容在电路中一般用“C”加数字表示(如C13表示编号为13的电容).电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件.电容的特性主要是隔直流通交流.电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关.容抗XC=l/2nfc(f表示交流信号的频率,C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钮电容和涤纶电容等.2、识别方法:电容的识别方法与电阻的识别方法基木相同，分直标法、色标法和数标法3种.电容的基本单位用法拉(F)表示，其它单位还有: 毫法(mF)、微法(uF)、纳法(nF)、皮法(pF).其中法拉二203毫法二206微法二109纳法=2022皮法容量大的电容其容量值在电容上直接标明，如10 UF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法二2000 uF 1P2二1.2PF ln=1000PF数字表示法:一般用三位数字表示容量大小,前两位表示有效数字，第三位数字是倍率.$0:102 表示10X102PF=1000PF 224 表示22 X 104PF=0.22 uF3、电容容量误差表符号FGJ KLM允许误差±2% ±2% ±5% ±10% ±15% ±20%如:一瓷片电容为104J表示容量为0. 1 UF、误差为±5%.三、晶体二极管晶体二极管在电路中常用“D”加数字表示，如:D5表示编号为5的二极管.1、作用:二极管的主要特性是单向导电性，也就是在正向电压的作用下, 导通电阻很小;而在反向电压作用下导通电阻极大或无穷大.正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中.电话机里使用的晶体二极管按作用可分为:整流二极管（如1N4004）、隔离二极管（如2N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等.2、识别方法:二极管的识别很简单，小功率二极管的N极（负极）,在二极管外表大多采用一种色圈标岀来,有些二极管也用二极管专用符号来表示P极（正极）或N极（负极）,也有采用符号标志为“P”、“N”来确定二极管极性的.发光二极管的正负极可从引脚长短来识别，长脚为正, 短脚为负.3、测试注意事项:用数字式万用表去测二极管时,红表笔接二极管的正极，黑表笔接二极管的负极,此时测得的阻值才是二极管的正向导通阻值,这与指针式万用表的表笔接法刚好相反.4、常用的1N4000系列二极管耐压比较如下：型号1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007耐压(V) 50 100 200 400 600 800 1000电流(A)均为1四、稳压二极管稳压二极管在电路中常用“ZD”加数字表示，如:ZD5表示编号为5的稳压管.1、稳压二极管的稳压原理:稳压二极管的特点就是击穿后，其两端的电压基木保持不变.这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变.2、故障特点:稳压二极管的故障主要表现在开路、短路和稳压值不稳定.在这3种故障中，前一种故障表现出电源电压升高;后2种故障表现为电源电压变低到零伏或输出不稳定.常用稳压二极管的型号及稳压值如下表：型号1N4728 1N4729 1N4730 1N4732 1N4733 1N4734 1N47351N4744 1N4750 1N47511N4761稳压值3.3V 3.6V 3.9V 4.7V 5.1V 5.6V 6.2V 15V 27V 30V 75V五、电感电感在电路中常用“L”加数字表示，如:L6表示编号为6的电感. 电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成.直流可通过线圈，直流电阻就是导线木身的电阻，压降很小;当交流信号通过线圈时，线圈两端将会产生自感电动势，自感电动势的方向与外加电压的方向相反，阻碍交流的通过,所以电感的特性是通直流阻交流, 频率越高,线圈阻抗越大.电感在电路中可与电容组成振荡电路.电感一般有直标法和色标法，色标法与电阻类似•如:棕、黑、金、金表示1UH(误差5%)的电感.电感的基木单位为:亨(H)换算单位有:lH=103mH=106uH.六、变容二极管变容二极管是根据普通二极管内部“PN结”的结电容能随外加反向电压的变化而变化这一原理专门设计出来的一种特殊二极管.变容二极管在无绳电话机中主要用在手机或座机的高频调制电路上, 实现低频信号调制到高频信号上，并发射岀去.在工作状态，变容二极管调制电压一般加到负极上，使变容二极管的内部结电容容量随调制电压的变化而变化.变容二极管发生故障，主要表现为漏电或性能变差：（1）发生漏电现象时,高频调制电路将不工作或调制性能变差.（2）变容性能变差时，高频调制电路的工作不稳定,使调制后的高频信号发送到对方被对方接收后产生失真.出现上述情况之一时，就应该更换同型号的变容二极管.七、晶体三极管晶体三极管在电路中常用“Q”加数字表示，如:CU7表示编号为17的三极管.1、特点:晶体三极管（简称三极管）是内部含有2个PN结，并且具有放大能力的特殊器件.它分NPN型和PNP型两种类型，这两种类型的三极管从工作特性上可互相弥补，所谓OTL电路中的对管就是由PNP型和NPN型配对使用.电话机中常用的PNP型三极管有:A92、9015等型号;NPN型三极管有:A42、9024、9018、9023、9022 等型号.2、晶体三极管主要用于放大电路中起放大作用,在常见电路中有三种接法.为了便于比较,将晶体管三种接法电路所具有的特点列于下表, 供大家参考.名称共发射极电路共集电极电路（射极输岀器）共基极电路输入阻抗中（几百欧~几千欧）大（几十千欧以上）小（几欧~几十欧）输出阻抗中（几千欧~几十千欧）小（几欧~几十欧）大（几十千欧~几百千欧）电压放大倍数大小（小于1并接近于1）大电流放大倍数大（几十）大（几十）小（小于1并接近于1）功率放大倍数大（约30~40分贝）小（约10分贝）中（约15~20分贝）频率特性高频差好好续表应用多级放大器中间级，低频放大输入级、输出级或作阻抗匹配用高频或宽频带电路及恒流源电路八、场效应晶体管放大器1、场效应晶体管具有较高输入阻抗和低噪声等优点，因而也被广泛应用于各种电子设备中.尤其用场效管做整个电子设备的输入级，可以获得一般晶体管很难达到的性能.2、场效应管分成结型和绝缘栅型两大类，其控制原理都是一样的.如图1-1-1是两种型号的表示符号：3、场效应管与晶体管的比较⑴场效应管是电压控制元件，而晶体管是电流控制元件.在只允许从信号源取较少电流的情况下，应选用场效应管;而在信号电压较低，又允许从信号源取较多电流的条件下，应选用晶体管.⑵场效应管是利用多数载流子导电，所以称之为单极型器件，而晶体管是即有多数载流子，也利用少数载流子导电.被称之为双极型器件.（3）有些场效应管的源极和漏极可以互换使用，栅压也可正可负,灵活性比晶体管好.（4）场效应管能在很小电流和很低电压的条件下工作，而且它的制造工艺可以很方便地把很多场效应管集成在一块硅片上，因此场效应管在大规模集成电路中得到了广泛的应用.九、贴片电容的种类和特点单片陶瓷电容器（通称贴片电容）是目前用量比较大的常用元件，就AVX 公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格，不同的规格有不同的用途.下面我们仅就常用的NPO、X7R、Z5U和Y5V 来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意.不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是AVX公司的命名方法,其他公司的产品请参照该公司的产品手册.NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同.在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同.所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器.一NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器.它的填充介质是由钏、彫和一些其它稀有氧化物组成的.NPO电容器是电容量和介质损耗最稳定的电容器之一.在温度从-55°C 到125°C时容量变化为0±30ppm/°C,电容量随频率的变化小于±0.3 AC.NPO电+容的漂移或滞后小于土0.05%,相对大于±2%的薄膜电容来说是可以忽略不计的.其典型的容量相对使用寿命的变化小于土0.1%.NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好.下表给出了NPO电容器可选取的容量范围.封装DC=50V DC=100V0805 0.5—1000pF 0.5—820pF1206 0.5—1200pF 0.5—1800pF1210 560—5600pF 560—2700pF2225 lOOOpF—0.033 U F lOOOpF—0.018 H FNPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容.二X7R电容器X7R电容器被称为温度稳定型的陶瓷电容器.当温度在-55°C到+125°C 时其容量变化为25%,需要注意的是此时电容器容量变化是非线性的.X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化，大约每10年变化1% △ C,表现为10年变化了约5%.X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下.它的主要特点是在相同的体积下电容量可以做的比较大.下表给出了X7R电容器可选取的容量范围.封装 DC=50V DC=100V 0805 330pF—0.056 U F 330pF—0.012 U F1206 lOOOpF—0.15 U F lOOOpF—0.047 U F1210 lOOOpF—0.22 U F lOOOpF—0.1 U F2225 0.01 U F—1 U F 0.01 U F—0.56 U F三Z5U电容器Z5U电容器称为”通用”陶瓷单片电容器.这里首先需要考虑的是使用温度范围，对于Z5U电容器主要的是它的小尺寸和低成木.对于上述三种陶瓷单片电容起来说在相同的体积下Z5U电容器有最大的电容量. 但它的电容量受环境和工作条件影响较大，它的老化率最大可达每10 年下降5%.尽管它的容量不稳定，由于它具有小体积、等效串联电感(ESL)和等效串联电阻(ESR)低、良好的频率响应，使其具有广泛的应用范围.尤其是在退耦电路的应用中.下表给出了Z5U电容器的取值范围.封装DC二25VDC二50V0805 0.01 U F—0.12 U F 0.01 U F—0.1 U F1206 0.01 H F—0.33 U F 0.01 M F—0.27 U F1210 0.01 U F—0.68 U F 0.01 U F—0.47 U F2225 0.01 U F—1 U F 0.01 U F—1 H FZ5U电容器的其他技术指标如下：工作温度范围+10°C -+85°C温度特性+22%——56%介质损耗最大4%四Y5V电容器Y5V电容器是一种有一定温度限制的通用电容器，在-30°C到85°C范围内其容量变化可达+22%到-82%.Y5V的高介电常数允许在较小的物理尺寸下制造出高达4.7 UF电容器. Y5V电容器的取值范围如下表所示封装DC二25VDC二50V0805 0.01 H F—0.39 U F 0.01 M F—0.1 H F1206 0.01 U F—1 ix F 0.01 U F—0.33 U F1210 0.1 U F—1.5 U F 0.01 U F—0.47 U F2225 0.68 U F—2.2 U F 0.68 U F—1.5 H FY5V电容器的其他技术指标如下：工作温度范围-30°C - +85°C温度特性+22%——82%介质损耗最大5%贴片电容器命名方法可到AVX网站上找到.不同的公司命名方法可能略有不同.。
