文件编号：GD/FS-2755（解决方案范本系列）洗煤厂集控系统设计方案详细版A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem Object And Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing.编辑：_________________单位：_________________日期：_________________洗煤厂集控系统设计方案详细版提示语：本解决方案文件适合使用于对某一问题，或行业提出的一个解决问题的具体措施，过程包含确定问题对象和影响范围，分析问题，提出解决问题的办法和建议，成本规划和可行性分析，最后执行。
，文档所展示内容即为所得，可在下载完成后直接进行编辑。
一、概述选煤厂自动化控制系统的任务是完成各生产设备的控制及闭锁、洗选工艺自动调节以及信息上传和共享，是生产自动化和信息化的重要部分。
洗煤厂自动化控制系统按照安全、实用、可靠、先进、开放指导思想进行设计，吸收以往洗煤厂成功的经验，选用先进的技术和设备来保证整个系统安全可靠正常地运行。
传统的洗煤厂集中控制系统一般采用逻辑元件实现集控，通过硬接线实现联锁。
由于元件的特性不一，在生产过程中经常会出现烧毁元件的现象，对生产影响很大。
若需要修改联锁关系时，必须改变柜内的接线方式，灵活性不高。
由计算机实现的集中控制系统能对全厂设备实现自动化管理，由操作员在集控室内直接控制设备的起停及过程参数的调节。
在上位机界面中能够直观地显示各种设备的起停状态及故障状态，便于操作员及时的掌握现场情况。
通过以太网，可以将生产过程中的各种产品指数和过程参数传送至调度室，从而使全矿能够统一地安排人力资源及物力资源，实现安全、高效的生产。
维德煤矿自动化整体解决方案——洗煤厂综合自动化集成控制系统一、前言煤炭工业是最传统的行业之一，煤矿综合自动化是提升行业安全和效率的重中之重。
在煤炭生产过程中煤矿洗煤厂承担原煤筛分、洗选、分级、分类存放等工作, 是煤炭产品加工的主要场所。
通过重介选煤技术对原煤进行加工处理、经过筛分、洗选、转载后得到产品煤和矸石；进入下一阶段入仓、输送和发运。
二、洗煤工艺过程简介：目前现代化煤矿洗选煤厂一般均采用重介旋流器和泥煤水工艺。
主要工艺设备包括：原煤分级筛、跳汰机、斗式提升机、精煤脱水筛、产品分级筛、耙式浓缩机、高效压滤机、煤泥碎干机等。
重介洗煤工艺流程如图：三、综合自动化集成控制系统组成：1、系统的集成：整体洗煤自动化控制系统由四部分集成：●生产过程集中监控子系统●工业电视监视子系统●生产调度通讯子系统●信息综合管理子系统系统结构如图：1.1、生产过程集中监控系统对洗煤的主要工艺车间和设备实行数据采集、操控机显示功能。
由数据采集模块、处理控制器、监控操作站、通信网络及网络设备组成。
集中监控系统具有顺煤流停车，顺、逆煤流起车的顺序控制功能，过程控制功能，设备运行状态的监视、水位、煤位、风压、药量的检测，水、煤、电、药剂的计量，故障的报警、急停，且能保证在各种情况下不堆煤。
在操作站可编程组态有以下画面：A.控制方式和流程选择画面B.工艺设备流程图C.设备状态工况显示图D.数据及历史数据显示图E.故障报警一览表F.煤料仓实时料位图G.电力参数、灰分仪数据、皮带秤数据H.主要设备运行时间统计表I.如例图：1.2、工业电视监视系统通过工业摄像机实现煤流的跟踪显示，直观地确认工艺各过程及相关设备的运行情况，且可以记录和显示在工业大屏上。
由摄像镜头、云台、解码器、网络设备、硬盘录像机和工业显示大屏组成。
1.3、调度通讯系统主要完成生产的调度指挥和信息交换，可实现用户热线直连、多方远程会议、分片调度、厂长电话及夜间服务值守。
安全管理之洗煤厂集控系统设计方案I. 前言洗煤厂是一种重要的设施，在煤炭行业中起着重要的作用。
传统的洗煤厂一般采用分布式控制系统，但在现代化的煤炭生产中，集中式控制系统逐渐成为主导趋势。
这种系统可以更加有效地控制煤炭的运输、加工和处理过程，提高生产效率。
但是，由于集控系统具有较强的复杂性和安全隐患，因此如何设计和管理这种系统变得尤为重要。
本文将介绍一种基于集中式控制系统的洗煤厂设计方案，重点关注安全管理方面的问题。
II. 设计概述洗煤厂集中式控制系统主要由以下组成部分构成：控制台、计算机、PLC控制器、仪表和各种传感器。
控制台可以集中显示洗煤厂的各种状态信息，计算机可以处理和存储数据，PLC控制器可以实现洗煤厂各个环节的控制，仪表可以检测洗煤厂的各种状态参数。
传感器可以实现对洗煤厂的各种操作和参数的监测和控制，既可以实现自动化操作，又可以保证安全和可靠性。
III. 安全管理1. 设计原则洗煤厂集控系统的设计原则应该是“安全第一、质量为重、高效运行”。
在安全管理方面，特别要注意防火、防爆、防毒等措施。
在设计中，对重要环节进行备份，增加系统的容错能力，提高整个系统的可靠性。
2. 安全设施洗煤厂集控系统应该配备合适的安全设施，如灭火器等应急处理设备并、应该事先规划防火区域，定期进行安检和检修，对煤气泄漏等紧急情况进行预警和预处理。
3. 信息安全在洗煤厂集中式控制系统中，信息安全是非常重要的问题。
一方面，应该采用可靠的密码技术和加密技术保护系统和网络的安全；另一方面，应该严格地管理授权，避免信息的泄漏和滥用。
4. 员工安全培训为了保持系统的有效运行，应该对员工进行全方位的培训，包括对操作安全注意事项的说明、事故应急处理等知识点。
课程内容应该根据实际情况制定，以使员工能真正掌握治病救人的知识和操作技能，能有效地处理突发事件。
IV. 总结洗煤厂集中式控制系统设计方案是一项很重要的任务，需要综合考虑技术、安全和管理等方面问题。
选煤厂集中控制系统方案煤炭是世界上最重要的能源之一，煤矿和煤炭加工厂是煤炭产业链中非常关键的环节。
为了高效、安全地生产和管理煤矿和煤炭加工厂，煤炭厂集中控制系统被广泛应用。
本文将介绍一个1200字以上的选煤厂集中控制系统方案。
1.方案背景煤矿和煤炭加工厂是危险的工作环境，需要进行高效管理和控制。
传统的生产方式依赖于人工操作，效率低下且容易出现事故。
因此，建立一个集中控制系统是十分必要的，它可以提高生产效率、减少安全风险并降低运营成本。
2.方案目标本方案的主要目标是实现对煤矿和煤炭加工厂的全面控制，包括设备监控、生产调度、安全管理等方面。
同时，该系统应该具备可扩展性和灵活性，能够满足不同规模和需求的煤矿和煤炭加工厂。
3.方案原理该集中控制系统的核心原理是将煤矿和煤炭加工厂的所有设备和工艺流程进行信息化和自动化集成。
通过数据采集、传输和处理，实现对设备状态的监控和控制、对生产任务的调度和管理、对安全事故的预警和处置等功能。
4.系统组成该集中控制系统主要由以下几个组成部分构成：4.1软件系统：包括设备监控系统、生产调度系统、安全管理系统等。
设备监控系统用于监测和控制煤矿和煤炭加工厂的设备状态，包括工艺流程、温度、压力等参数；生产调度系统用于优化生产计划和任务分配，提高生产效率和资源利用率；安全管理系统用于监测和预警潜在的安全风险并进行及时处理。
4.2硬件设备：包括传感器、执行器、控制器等。
传感器用于采集各种设备状态和工艺参数，执行器用于控制设备运行，控制器用于数据处理和联网通信。
4.3数据传输和通信网络：包括局域网、广域网、互联网等。
通过网络实现设备之间的数据传输和系统之间的通信，以实现数据共享和协同工作。
4.4数据中心：用于存储、管理和处理系统采集的数据。
数据中心应具备高可用性、可靠性和安全性，同时还需要支持数据分析和挖掘，以提供决策支持和生产优化。
4.5人机界面：包括监控终端、手机应用等。
通过人机界面，操作人员可以实时了解设备状态、生产进度和安全警报等信息，并进行相应的操作和控制。
洗煤厂集控系统设计方案概述本设计方案旨在为一家煤矿的洗煤厂提供一套全面的集控系统设计方案，以提高生产效率、降低劳动强度和工伤发生率，提高安全性和稳定性。
系统架构设计本集控系统采用分布式控制系统（DCS）架构，分为三层：采集层、控制层和管理层，每一层都有相应的硬件和软件支持。
采集层采集层主要负责采集煤矿洗煤厂各个环节的物理量、化学量和状态量等数据，对数据进行采集、处理、存储和传输。
采集层主要由传感器、PLC和通信设备等硬件组成，软件部分采用西门子公司的WinCC数据采集软件实现。
控制层控制层主要负责控制洗煤厂各个环节的机电设备和化学药品投加器等控制运行，保证洗煤厂各个环节的协调运行和稳定性。
控制层主要由多个PLC控制器组成，通过Profibus通信总线进行通信。
其中，PLC控制器使用西门子公司的S7系列PLC控制器。
管理层管理层是集控系统的核心，主要负责数据管理、报警处理、分析预测和过程优化等功能，是制定生产计划和监测生产运行情况的中心。
管理层主要由上位机、数据库及相关软件组成。
上位机使用西门子公司的WinCC SCADA系统，用于管理、监控和控制全局数据；数据库采用关系型数据库MySQL，用于存储各个环节的实时数据、历史数据和统计分析数据。
功能模块设计实时数据采集在采集层，通过安装传感器并使用PLC控制器采集洗煤厂的各种物理量、化学量和状态量，将数据通过通信总线传输到控制层和管理层做进一步的处理和分析。
报警处理在管理层，通过对采集层和控制层所提供的数据进行分析和处理，发现异常情况时，自动发送报警信息，通过邮件、短信等多种方式及时通知值班人员。
统计分析通过对采集层和控制层所采集的数据进行统计分析和挖掘，发现规律和趋势，以支持过程优化和预测生产状况。
生产计划管理根据订单、原料情况、设备状态等生产信息，自动制定生产计划，确保生产进度，最大化生产效益。
远程监控系统支持远程监控，通过网络连接实现远程管理和控制，随时随地进行洗煤厂生产情况监测、报警处理和过程优化等功能。
维德煤矿自动化整体解决方案——洗煤厂综合自动化集成控制系统一、前言煤炭工业是最传统的行业之一，煤矿综合自动化是提升行业安全和效率的重中之重。
在煤炭生产过程中煤矿洗煤厂承担原煤筛分、洗选、分级、分类存放等工作, 是煤炭产品加工的主要场所。
通过重介选煤技术对原煤进行加工处理、经过筛分、洗选、转载后得到产品煤和矸石；进入下一阶段入仓、输送和发运。
二、洗煤工艺过程简介：目前现代化煤矿洗选煤厂一般均采用重介旋流器和泥煤水工艺。
主要工艺设备包括：原煤分级筛、跳汰机、斗式提升机、精煤脱水筛、产品分级筛、耙式浓缩机、高效压滤机、煤泥碎干机等。
重介洗煤工艺流程如图：三、综合自动化集成控制系统组成：1、系统的集成：整体洗煤自动化控制系统由四部分集成：●生产过程集中监控子系统●工业电视监视子系统●生产调度通讯子系统●信息综合管理子系统系统结构如图：1.1、生产过程集中监控系统对洗煤的主要工艺车间和设备实行数据采集、操控机显示功能。
由数据采集模块、处理控制器、监控操作站、通信网络及网络设备组成。
集中监控系统具有顺煤流停车，顺、逆煤流起车的顺序控制功能，过程控制功能，设备运行状态的监视、水位、煤位、风压、药量的检测，水、煤、电、药剂的计量，故障的报警、急停，且能保证在各种情况下不堆煤。
在操作站可编程组态有以下画面：A.控制方式和流程选择画面B.工艺设备流程图C.设备状态工况显示图D.数据及历史数据显示图E.故障报警一览表F.煤料仓实时料位图G.电力参数、灰分仪数据、皮带秤数据H.主要设备运行时间统计表I.如例图：1.2、工业电视监视系统通过工业摄像机实现煤流的跟踪显示，直观地确认工艺各过程及相关设备的运行情况，且可以记录和显示在工业大屏上。
由摄像镜头、云台、解码器、网络设备、硬盘录像机和工业显示大屏组成。
1.3、调度通讯系统主要完成生产的调度指挥和信息交换，可实现用户热线直连、多方远程会议、分片调度、厂长电话及夜间服务值守。

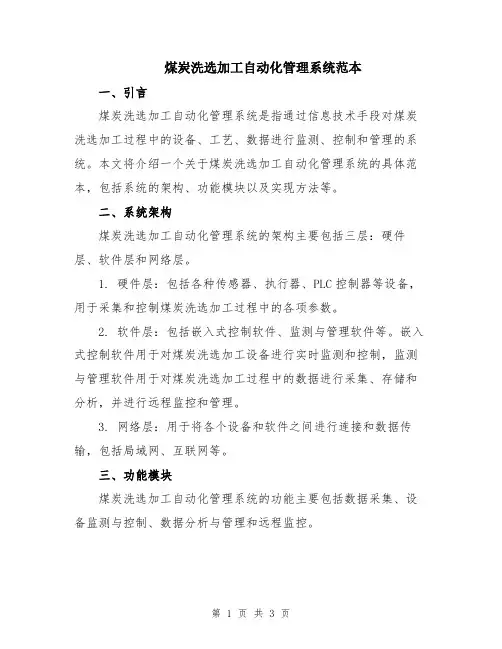

煤炭洗选加工自动化管理系统范本一、引言煤炭洗选加工自动化管理系统是指通过信息技术手段对煤炭洗选加工过程中的设备、工艺、数据进行监测、控制和管理的系统。
本文将介绍一个关于煤炭洗选加工自动化管理系统的具体范本，包括系统的架构、功能模块以及实现方法等。
二、系统架构煤炭洗选加工自动化管理系统的架构主要包括三层：硬件层、软件层和网络层。
1. 硬件层：包括各种传感器、执行器、PLC控制器等设备，用于采集和控制煤炭洗选加工过程中的各项参数。
2. 软件层：包括嵌入式控制软件、监测与管理软件等。
嵌入式控制软件用于对煤炭洗选加工设备进行实时监测和控制，监测与管理软件用于对煤炭洗选加工过程中的数据进行采集、存储和分析，并进行远程监控和管理。
3. 网络层：用于将各个设备和软件之间进行连接和数据传输，包括局域网、互联网等。
三、功能模块煤炭洗选加工自动化管理系统的功能主要包括数据采集、设备监测与控制、数据分析与管理和远程监控。
1. 数据采集：通过各种传感器对煤炭洗选加工过程中的温度、压力、流量、浓度等参数进行实时采集，并将数据传输给监测与管理软件进行处理。
2. 设备监测与控制：通过PLC控制器对煤炭洗选加工设备进行实时监测和控制，包括启停、调节运行速度等。
3. 数据分析与管理：将采集到的数据进行存储和分析，通过相应的算法和模型进行数据处理，并对煤炭洗选加工过程中的性能指标进行评估和优化。
4. 远程监控：通过互联网实现对煤炭洗选加工自动化管理系统的远程监控和管理，包括远程数据采集、设备控制和故障诊断等。
四、实现方法煤炭洗选加工自动化管理系统的实现方法主要包括传感器安装与接入、PLC控制器编程、数据处理与分析和远程监控软件的开发。
1. 传感器安装与接入：根据煤炭洗选加工过程中不同的参数需求，选择相应的传感器进行安装和接入，将传感器与PLC控制器进行连接。
2. PLC控制器编程：编写PLC控制器的程序，实现对煤炭洗选加工设备的监测和控制，包括采集传感器数据、控制设备运行状态等。
选煤厂集中控制系统技术方案无锡军工电力电器有限公司2010年10月一、前言本方案适用于某某某选煤厂生产系统控制，它叙述了设备的功能设计、结构、性能、安装和试验等方面的技术说明。
本说明书是无锡军工电力电器有限公司根据整个洗煤厂的控制系统而言的。
结合无锡军工电力电器有限公司在选煤厂集中控制、密度控制及监控系统（编程、调试、服务）等方面的经验，本方案书特向买方提供高质量的符合规范书要求的先进PLC设备和其他相关的自动化及监控设备。
二、技术方案简要说明某某某选煤厂为**万吨全重介洗煤厂。
它的主洗流程为原煤重介质选煤。
生产过程主要有原煤动筛系统、重介控制系统、煤泥浓缩/压滤、煤泥浮选系统等主要生产过程。
本方案编制原则及依据:根据***选煤厂实际情况，在无锡军工电力电器有限公司关于选煤厂集控调度系统的多项成果基础上，结合以往本公司的成功经验，设计出符合***选煤厂厂情的技术方案。
在本次方案设计过程中我们本着节约投资、便于施工、先进、可靠、扩展性强、灵活的设计原则进行方案的编制。
（1）先进性采用计算机与可编程控制器相接合的控制技术，对生产过程进行集中监视、集中控制。
整个系统完成全厂主要生产环节工艺设备起停车、设备运行状态及主要检测信号。
（2）可靠性对工业控制系统来说，系统的可靠性是安全、高效生产的重要保障，在进行方案设计时，必须系统具有高的可靠性。
整个集中控制系统在硬件、软件的配置上相互关联，功能上各自独立，又可以相互补充和完善。
系统可完成设备运行控制、实时监控生产状态和各种工况参数及设备运行状态等，又可同时利用PLC自身强大的自诊断功能于新型工业软件相结合使本系统可准确诊断生产系统的各种故障及排除情况等。
集控系统不仅具有设备起停、闭锁、顺序控制功能，而且有数据处理及同计算机网络连接的功能。
（3）可扩展性系统软件和硬件配制及系统结构具有前瞻性。
一方面，为提高、完善现有系统留有充裕的扩展容量。
另一方面，系统必须具有灵活的结构。
洗煤厂外运装车集控系统改造方案材料一、控制系统组成1. 火车车皮定位装置：火车车厢精确定位系统，是连续自动装车的关键环节，是否准确的对车厢定位，关系到自动装车的自动化能否有效实现。
本文采用光电编码器技术，配合对射激光序列传感器技术，实现车辆的精确定位。
车号读取设备采用XCJP一3型地面读出装置，当车辆在下料口定位后，PLC向车辆识别系统发低电平，识别系统的微波功放立即打开，发出查询信号，车辆的电子标签通过微波区域时，识别系统把它的20位电子标签信息上传上位软件，上位机软件据所读数据从中抽出车辆信息，包括车皮自重、载重等信息。
2. 皮带秤自动装车：皮带上连续通过的物料量由称重传感器转换成毫伏级电压信号，经放大及A/D转换成数字量信号后送入微处理器；由测速电机送来的速度信号送入微处理机，由微处理机对这两个信号进行处理，最后通过显示器显示，通过接口送出皮带秤的物料的累计量和瞬时流量。
据流量预估后级皮带到给煤机间皮带上的煤量，决定给煤机停的时间。
3. PLC集中控制系统：1）硬件设计其集控系统主要分为两个层面：第一个层面是PLC控制层，第二个层面是工控机监控层。
PLC采用目前最先进的美国通用RX7i的CPU及系列模块，上位机用台湾研华工控机，上位机监控软件用GE iFix软件平台。
工控机监控层的主要功能是将PLC采集到的现场信息用人们容易理解的方式显示出来，将调度人员发布的操作命令传送给PLC执行。
本控制系统中的监控层主要包括一台工控主机、CRT显示器和键盘，工控机型号为XXX，CRT显示器为PHILIPS19寸液晶显示器。
2）功能实现：（1）实时运行参数监测。
各监控系统实时采集生产工况与工艺参数，采用图形、报表的形式来显示系统的实时工况及目前产量、仓储等。
（2）实时过程控制。
分析采集的参数，各系统自动完成过程控制，或由操作员手动操作控制。
（3）历史数据查询。
以上实时生产监测数据均可存贮于服务器中的生产数据历史数据库中，可实现历史数据重显、历史趋势曲线分析，以及通过直方图、饼图等进行综合分析。
解决方案编号：YTO-FS-PD381洗煤厂集控系统设计方案通用版The Problems, Defects, Requirements, Etc. That Have Been Reflected Or Can Be Expected, And A Solution Proposed T o Solve The Overall Problem Can Ensure The Rapid And Effective Implementation.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards洗煤厂集控系统设计方案通用版使用提示：本解决方案文件可用于已经体现出的，或者可以预期的问题、不足、缺陷、需求等等，所提出的一个解决整体问题的方案（建议书、计划表），同时能够确保加以快速有效的执行。
文件下载后可定制修改，请根据实际需要进行调整和使用。
一、概述选煤厂自动化控制系统的任务是完成各生产设备的控制及闭锁、洗选工艺自动调节以及信息上传和共享，是生产自动化和信息化的重要部分。
洗煤厂自动化控制系统按照安全、实用、可靠、先进、开放指导思想进行设计，吸收以往洗煤厂成功的经验，选用先进的技术和设备来保证整个系统安全可靠正常地运行。
传统的洗煤厂集中控制系统一般采用逻辑元件实现集控，通过硬接线实现联锁。
由于元件的特性不一，在生产过程中经常会出现烧毁元件的现象，对生产影响很大。
若需要修改联锁关系时，必须改变柜内的接线方式，灵活性不高。
由计算机实现的集中控制系统能对全厂设备实现自动化管理，由操作员在集控室内直接控制设备的起停及过程参数的调节。
在上位机界面中能够直观地显示各种设备的起停状态及故障状态，便于操作员及时的掌握现场情况。
通过以太网，可以将生产过程中的各种产品指数和过程参数传送至调度室，从而使全矿能够统一地安排人力资源及物力资源，实现安全、高效的生产。
选煤厂由于环境恶劣，对设备及设备的控制水平要求较高。

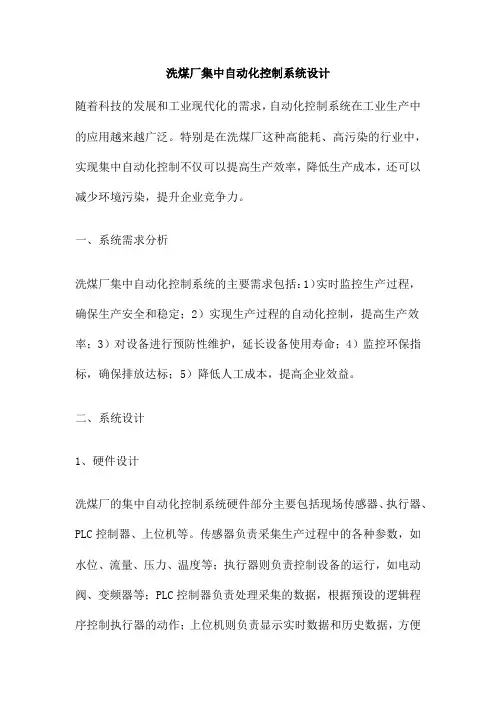

洗煤厂集中自动化控制系统设计随着科技的发展和工业现代化的需求，自动化控制系统在工业生产中的应用越来越广泛。
特别是在洗煤厂这种高能耗、高污染的行业中，实现集中自动化控制不仅可以提高生产效率，降低生产成本，还可以减少环境污染，提升企业竞争力。
一、系统需求分析洗煤厂集中自动化控制系统的主要需求包括：1）实时监控生产过程，确保生产安全和稳定；2）实现生产过程的自动化控制，提高生产效率；3）对设备进行预防性维护，延长设备使用寿命；4）监控环保指标，确保排放达标；5）降低人工成本，提高企业效益。
二、系统设计1、硬件设计洗煤厂的集中自动化控制系统硬件部分主要包括现场传感器、执行器、PLC控制器、上位机等。
传感器负责采集生产过程中的各种参数，如水位、流量、压力、温度等；执行器则负责控制设备的运行，如电动阀、变频器等；PLC控制器负责处理采集的数据，根据预设的逻辑程序控制执行器的动作；上位机则负责显示实时数据和历史数据，方便操作人员监控。
2、软件设计系统的软件部分主要包括PLC控制程序和上位机监控软件。
PLC控制程序采用模块化设计，包括数据处理模块、逻辑控制模块、通信模块等。
上位机监控软件则采用组态软件进行开发，可以实时显示生产过程中的各种参数，并提供历史数据查询、报警提示等功能。
三、系统功能实现1、实时监控通过上位机监控软件，操作人员可以实时了解生产过程中的各种参数，如水位、流量、压力、温度等。
同时，系统还会根据预设的逻辑程序自动判断设备的运行状态，一旦发现异常情况，立即进行报警提示。
2、自动化控制通过PLC控制器，系统可以根据预设的逻辑程序自动控制设备的运行。
例如，根据水位的高低自动控制水泵的启停；根据煤质的优劣自动调整洗煤机的清洗时间和清洗强度等。
3、预防性维护系统可以通过对设备运行数据的实时监控和分析，提前发现设备可能存在的问题，并进行预防性维护。
这不仅可以延长设备的使用寿命，还可以降低设备的维修成本。
4、环保监控系统可以实时监控洗煤厂的环境指标，如废水排放量、废气排放量等。
安全管理之洗煤厂集控系统设计方案
本文将从设计方案的概述、设计要点、设计流程、设计实现等
方面进行详细探讨洗煤厂集控系统的设计方案，以期为洗煤厂的安
全管理工作提供可靠的技术支撑。
一、设计方案概述
洗煤厂是煤炭企业的核心生产设施，对煤炭的分选、清洗、干
燥等过程起着至关重要的作用。
然而，在洗煤厂的生产过程中，由
于煤层性质不同、管理粗放、设备老化等因素的影响，常常会发生
安全事故，如火灾、爆炸、坍塌等，严重影响到企业的生产和经济
效益。
因此，针对洗煤厂的安全管理工作，建立一套高效、智能的
集控系统是至关重要的。
本设计方案旨在为洗煤厂的安全管理工作提供一个全方位的解
决方案，包括了洗煤厂基本信息的采集、安全设备的监控、报警系
统的设置、危险源的判断、事故的应急响应等多个方面，并利用互
联网等先进技术对系统进行全面升级，提升系统的稳定性和安全性，从而达到对洗煤厂的全面监管和管理的目的。
二、设计要点
1、数据采集：采集洗煤厂生产线上各设备的运行状态、温度、压力、功率等参数，存储到数据库中，为后续控制和管理提供依据。
2、安全监控：利用传感器、监控摄像头等高科技设备实现对
洗煤厂的实时远程监控，第一时间了解设备故障、事故情况等，提
前进行预警和报警。
洗煤厂集中自动化控制系统设计孙建荣【摘要】为了提高洗煤厂工作效率,采用可编程序控制器构成具有一定自动化水平的工业生产线,结合洗煤厂特点,简述了可编程序控制器系统的开发过程、注意事项反应用实例,并对其进行了论证,以供参考.介绍了以三菱PLC和工控机构成的洗煤厂分布式集中控制系统,给出了设计要求、硬件配置及软件设计等,具有控制可靠,运行良好的特点.%In order to improve the working efficiency of coal washery, the programmable controller was used to compose industrial production line with certain automation level. Combining with the features of the coal washery, the development process, announcements and application examples of the programmable controller system are introduced. The distributed centralized control system of coal washery consisted of Mitsubishi PLC and IPC is proposed, and the design requirements, hardware configuration and software design are presented. It has reliable control and well running【期刊名称】《现代电子技术》【年(卷),期】2012(035)003【总页数】3页(P204-206)【关键词】洗煤厂;设计;工控机;PLC【作者】孙建荣【作者单位】神东煤炭集团公司洗选中心,陕西榆林719315【正文语种】中文【中图分类】TN710-34洗煤厂是煤炭深加工的主要场所之一，通过对原煤的洗选对增加煤炭生产企业的煤炭品种和提高企业的经济效益有重要作用。
煤炭洗选加工自动化管理系统范本一、介绍本文介绍了一种煤炭洗选加工自动化管理系统的范本。
该系统旨在提高煤炭洗选加工过程的效率和质量，减少人工操作，实现自动化管理。
二、系统概述该系统由以下几个模块组成：设备监控模块、工艺控制模块、数据采集与分析模块、信息管理模块以及报表生成模块。
三、设备监控模块该模块实现对煤炭洗选加工设备的实时监控和远程控制。
通过传感器采集各个设备的工作状态和运行参数，并将数据传输到中央控制室。
中央控制室可以远程监控设备的工作情况，并进行相应的操作和调整。
四、工艺控制模块该模块通过设定合理的工艺参数，实现对煤炭洗选加工过程的控制。
根据煤炭的不同性质和需求，自动调整加工设备的工作参数，以达到最佳加工效果。
同时，该模块还可以根据实时数据分析和工艺模型预测，提前控制设备的工作状态和流程，避免可能的异常情况。
五、数据采集与分析模块该模块负责采集和存储煤炭洗选加工过程中的各项数据，并进行分析和统计。
可以对设备的工作状态、运行参数以及洗选效果进行实时监控和评估。
同时，将这些数据进行整理和分析，提出相应的改进方案和优化策略。
六、信息管理模块该模块负责管理和维护煤炭洗选加工过程中的各种信息。
包括设备的台账信息、维修和保养记录、运行计划和任务安排等。
通过该模块可以实现对设备和人员的综合管理，提高工作效率和协调性。
七、报表生成模块该模块可以根据用户需要生成各种报表和统计分析结果。
可以将设备的工作情况、洗选效果以及生产统计数据等以表格和图形的形式进行展示和分析。
帮助用户进行决策和管理。
八、总结本文介绍了一种煤炭洗选加工自动化管理系统的范本。
通过该系统，可以实现对煤炭洗选加工过程的实时监控和远程控制，提高工作效率和产品质量。
九、参考文献[1] XXXX. 煤炭洗选加工自动化管理系统设计与实现[J]. 矿山机械, 20XX, XX(X): XX-XX.。
煤厂中的集中控制及管理系统一、系统设计组成1生产集中控制系统集控系统选用系列可编程序逻辑控制器为主机，下挂远程分站。
全厂共设1个主控站，7个远程柜，准备车间2个，产品仓1个，主厂房2个，浓缩压滤车间2个。
与上位机通过工业以太网连接，实现数据共享，上位机软件选用。
系统配置4台工控计算机操作监控站配置不低于3016072001+22"、1台4打印机及1台工业以太网交换机，工业图形监控系统组成智能式监控显示操作平台。
在选煤厂集控室内设置一组集控调度控制台，控制台台面上放置调度电话控制台、显示器、打印机和计算机鼠标，工控机及相应的辅助设备均置于台内。
计算机键盘放在台面下的活动抽板上，使用时拉出，不用时推入，使操作台台面简洁、美观。
在调度监控系统中，集控室设上位机，通过以太网和下位机进行通讯，上位机安装工业组态软件。
上位机画面分为两部分操作员画面和管理员工程师画面。
操作员画面主要完成全厂所有参与集中控制设备的开、停车，参数调整，监视设备的运行状态、运行记录，显示和存储全厂模拟量数据。
操作员通过菜单画面可以在控制画面、工艺流程画面、报警画面等之间很方便地切换。
管理员画面主要完成管理员工程师对系统的日常维护功能。
所有画面均为中文显示。
2密度控制系统密度自动控制系统通过安装在介质泵出口管路上的密度计来检测分选密度值，当密度与给定值有偏差时，调节介质泵入口处的循环水调节阀的开度，使分选密度稳定在给定范围内。
通过安装在合格介质桶的液位计，测量桶的液位，调节安装在分流箱上的电动执行机构，保证桶的液位在正常范围内。
通过安装在旋流器入口管路上的压力传感器，测量重介系统的合格介质压力，调节合格介质泵的电机频率，使旋流器入口压力在正常范围内。
除各种传感器、执行器外，所有控制功能都由全厂生产控制系统的完成。
具有完善的自动和手动功能。
3工业电视监视和大屏系统工业电视监控系统由三部分组成现场摄像部分、监控显示部分及传输部分。
经济型洗煤厂集中控制系统的设计分析摘要：随着目前我国经济型洗煤厂的技术越来越趋向现代化，集中控制系统的应用也得到了广泛的应用，从而在事故处理方面，煤炭回收率、生产成本和工作环境等方面发挥着重要的作用，使得洗煤厂的整体效益有了很大的提高。
本文主要从当前较为普及的集中控制系统出发，对其工作原理，软硬件配置和设计要求等进行了讨论，分析了该系统的特点，从而更好的提高系统的可靠性。
关键字：洗煤厂；集中控制系统；设计；PLC引言洗煤厂作为煤炭行业中重要的加工环节的场所，其主要作用就是对原煤进行深加工，通过洗选的方式生产出更优质的煤炭产品，从而很大程度的提高了煤炭生产业中产品的质量和种类，同时也增加了煤炭企业的经济效益。
在洗煤厂的生产系统中，由于生产工艺繁多、复杂，再加上位置分散和测控点多等特点，实施集中自动化的控制是十分必要的，通过这一措施，能够很好的增加煤炭的生产效率，也能够对煤炭的质量有更好的保证。
文中对洗煤厂中集中控制系统的设计进行了简明的介绍，这是一种投资低，收效好的方案，在今后的实际应用中，具有重要的推广价值。
1PLC工作原理和功能PLC控制系统集中了很多实用的特点，它集中了可靠性、抗干扰性、便于应用和机电一体化等很多方面的优势，一般PLC控制系统适用的环境特点包含以下几种:对于主要以开关量作为主要输入输出方式的，其中的出入点数多，通常情况下不少于20点；控制系统周围的应用环境差，对其可靠性有着更高的需要;对于整个系统的流程繁琐，不是一般的继电器接触器能够满足控制需求的；对于想要为未来的改进和对系统功能扩充做准备的情况下。
在洗煤厂中，煤矿的选系工作涉及到的工序较为繁琐，测控点也非常多，即便洗煤厂的规模不是特别大，生产车间中的测控点也不会少于20个，在比较新的洗煤厂中，车间的测控点能够达到3000点之多。
对于不断变化的厂型，生产设备和工艺流程，测控点主要选择了开关量点的方式，其中对于电机顺序的控制使用的测控点所占比重较大，在五分之四以上。
解决方案编号：LX-FS-A69830 洗煤厂集控系统设计方案标准范本In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior oractivity reaches the specified standard编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑洗煤厂集控系统设计方案标准范本使用说明：本解决方案资料适用于日常工作环境中对未来要做的重要工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
一、概述选煤厂自动化控制系统的任务是完成各生产设备的控制及闭锁、洗选工艺自动调节以及信息上传和共享，是生产自动化和信息化的重要部分。
洗煤厂自动化控制系统按照安全、实用、可靠、先进、开放指导思想进行设计，吸收以往洗煤厂成功的经验，选用先进的技术和设备来保证整个系统安全可靠正常地运行。
传统的洗煤厂集中控制系统一般采用逻辑元件实现集控，通过硬接线实现联锁。
由于元件的特性不一，在生产过程中经常会出现烧毁元件的现象，对生产影响很大。
若需要修改联锁关系时，必须改变柜内的接线方式，灵活性不高。
由计算机实现的集中控制系统能对全厂设备实现自动化管理，由操作员在集控室内直接控制设备的起停及过程参数的调节。
在上位机界面中能够直观地显示各种设备的起停状态及故障状态，便于操作员及时的掌握现场情况。
通过以太网，可以将生产过程中的各种产品指数和过程参数传送至调度室，从而使全矿能够统一地安排人力资源及物力资源，实现安全、高效的生产。
选煤厂由于环境恶劣，对设备及设备的控制水平要求较高。
一般情况下系统采PLC+计算机+总线模块等组成工业控制网络，提高系统的管理水平。
二、设计原则和依据“先进、实用、经济”为系统总体原则。
选煤厂工艺为原煤重介—煤泥重介—浮选—浓缩压滤—洗水闭路。
建设工程要求配备的集中控制系统达到技术先进、自动化程度高、设备运行可靠，最终实现技术先进、设备性能安全可靠、配置合理、经济，并确保设备和人身安全、满足系统实时性、开放性、互换性、可用性、易操作性、易维护性的要求，达到自动化程度高的现代化生产管理模式。
1、设计原则1) 系统性能可靠、技术成熟、能长期、稳定、连续的运行。
2) 技术先进。
3) 设计、选型兼容性及可扩展性。
4) 经济、实用性。
2、设计规范1) 《煤炭工业选煤厂设计规范》2) 《选煤厂集控装置选择的技术规范》3) 《煤炭工业调度信息化总体规划纲要》4) 《“九五”期间煤炭工业电子信息发展规划纲要》5) 《煤炭调度信息化装备》6) 《选煤厂设备流程图》7) 《选煤厂供配电系统图》三、质量保证我们向用户承诺合同所提供的所有产品将严格执行ISO9001质量体系程序，从技术设计、施工设计、元器件采购及检验、产品加工及检验、现场指导安装、调试等方面，严格进行产品质量控制，确保提供符合行业标准的优质产品，使产品性能完全满足或超过合同及技术协议的要求。
1、安全可靠性硬件：双层隔离：模块与继电器隔离，继电器与现场隔离；操作保护：就地、集中手动、自动，互相闭锁；双电源热备供电，互为备用，在线自动切；通讯电缆双路冗余，自动检测，在线实时切换。
软件：采用安全性、稳定性较高的运行平台；完善的系统自诊断功能；实时完成事故处理2、系统性配置：充分利用PLC、计算机、网络、现场总线等技术和优势，提高系统的性能/价格比。
组态：采用先进、实用、可靠的技术（PLC、计算机、网络、现场总线等技术）四、选煤厂工艺简介一般选煤厂生产系统根据洗选工艺可分为跳汰+浮选、重介+浮选、跳汰+重介+浮选等形式，具体可分为仓前（预备）系统、跳汰（水洗）系统、重介选矸系统、浮选系统、压滤系统、配煤系统、循环水处理系统等。
按照工艺要求可以分为以下几个子系统（图1、图2）：a) 原煤系统：原煤仓中的原煤经过破碎机破碎后，通过皮带、锚链等设备将其送至跳汰机上面的缓冲仓。
b) 跳汰系统：在跳汰机中经过风和水联合作用，将原煤分为矸石、中煤和粗精煤三种产品。
c) 重介系统：在混料桶中将粗精煤和介质混合，通过控制介质密度，将粗精煤分为精煤和中煤两种产品。
d) 浮选系统：从生产过程中产生的煤泥里，回收一部分精煤。
e) 运输系统：将精煤、中煤和矸石三种产品，通过皮带、锚链等设备送至各自的仓中。
图1 选煤厂工艺流程图1图2 选煤厂工艺流程图21、筛分用带孔的筛面把颗粒大小不同的混合物料分成各种粒极的作业叫筛分。
筛分所用的机器叫筛分机或者筛子。
在选煤厂中，筛分作业广泛地用于原煤准备和处理上。
按照筛分方式不同，分为干法筛分和湿法筛分。
2、破碎把大块物料粉碎成小颗粒的过程叫做破碎。
用于破碎的机器叫做破碎机。
在选煤厂中破碎作业主要有以下要求：1）适应入选颗粒的要求；精选机械所能处理的煤炭颗粒有一定的范围度，超过这个范围的大块要经过破碎才能洗选。
2）有些煤快是煤与矸石夹杂而生的夹矸煤，为了从中选出精煤，需要破碎成更小的颗粒，使煤和矸煤分离3）满足用户的颗粒要求，把选后的产品或煤快粉碎到一定的粒度物料粉碎主要用机械方法，有压碎、劈碎、折断、击碎、磨碎等几种主要方式。
3、选煤是利用与其它物质的不同物理、物理－化学性质，在选煤厂内用机械方法去处混在原煤中的杂质，把它分成不同质量、规格的产品，以适应不同有户的需求。
按照选煤厂的位置与煤矿的关选煤厂可以分为：矿井选煤厂、群矿选煤厂、中心选煤厂和用户选煤厂；我国现有的洗煤厂大多是矿井洗煤厂。
现代化的洗煤厂是一个由许多作业组成的连续机械加工过程。
4、跳汰选煤在垂直脉动的介质中按颗粒密度差别进行选煤过程。
跳汰选煤的介质是水或空气，个别的也用悬浮液。
选煤中以水力跳汰的最多。
跳汰机是利用跳汰分选原理将入选原料按密度大小分选为精煤、中煤和矸煤等产品设备。
5、重介选煤在密度大于1g/cm的介质中，按颗粒密度的的大小差异进行选煤，叫做重介质选煤或重介选煤。
选煤所用的重介质有重液和重选浮液两类。
重介选煤的主要优点是分选效率高与其它选煤方法；入选力度范围宽，分选机入料粒为1000-6mm，漩流器为80-0.15mm生产控制易于自动化。
重介选煤的缺点是生产工艺复杂，生产费用高，设备磨损快，维修量大。
重介选煤一般都分级入选。
分选块煤一般在重力作用下用重介质分选机进行；分选沫煤在离心力作用下用重介质漩流器进行。
6、存储7、储煤仓：为调节产、运、销之间产生的不平衡，保证矿井和运输部门正常和均衡生产而设定的有一定容量的煤仓，接受生产成品煤炭，保证能顺利出厂，进入最后的装车阶段。
8、装车:包括装车（船）、吊车和计量。
五、系统结构1、系统集控范围根据选煤厂工艺系统的特点及要求，全厂系统分为五个子系统：（1）原煤系统：包括受煤，筛分破碎至三产品重介质旋流器以前的输送设备。
（2）重介分选系统：包括三产品旋流器以后的脱介筛、磁选机至产品堆放场以前的运输设备。
重介分选系统又进一步分为原煤重介、煤泥重介两个分选系统。
（3）浮选系统：包括浮选入料泵及以后的矿浆预处理器、浮选机、精煤压滤机、运输等生产设备。
（4）浓缩、压滤尾煤回收系统：包括浓缩机、离心机、搅拌桶、泵、压滤机及煤泥运输等设备。
（5）产品储运系统：包括给料机和带式输送机等设备。
2、系统硬件构成1）主要硬件设备上位机采用研华工控机610H，内装高性能以太网卡，便于系统间连接。
下位机采用德国SIEMENS 公司S7-300 系列可编程控制器，通过PROFIBUS 网络组成分布式控制系统。
上位机与下位机之间通过SIEMENS 公司的工业以太网连接。
PLC 控制柜内装可编程控制器与输入、输出继电器，可以根据要求安装于现场或集控室内。
机旁操作箱可根据需要安装于现场，便于检修人员的操作。
2）系统硬件结构整个系统（图3、图4、图5）分为两层。
上层是控制层，由全厂生产集中控制系统和工艺参数闭环控制系统组成；下层为设备层，即现场级仪表、传感器、执行元气件等。
作为全厂生产集中控制系统和工艺参数闭环控制系统人机界面的监控计算机，通过下连PLC，与密度自动控制系统、原煤系统、主洗系统、浮选系统、浓缩系统、压滤系统、及其它辅助生产系统的PLC站构成车间设备层网络；该层采用了当今国际上应用最为广泛的PROFIBUS总线技术。
全厂监控系统全部由德国SIEMENS公司的S7系列PLC主机组成，构建了选煤厂自动化系统。
全厂集控(含闭环)系统设置下列PLC站：图3 集控系统整体结构（1）原煤准备系统PLC站：设在原煤车间配电室，主要对给煤机、破碎机、胶带运输机除铁器、分级筛、排污泵等设备进行监控及相关信号的检测；（2）重介分选控制系统PLC站；设在主厂房配电室，设CPU主站，对工艺过程参数进行过程控制；（3）浮选系统PLC站：设在浮选厂房配电室，设CPU主站，对工艺过程参数进行过程控制；（4）浓缩、尾煤压滤系统PLC站：设在尾煤车间配电室，主要对尾煤压滤系统和相关的泵、皮带、刮板进行监控；（5）压滤系统统PLC (含浓缩、事故沉淀池、清水泵房、油库)系统PLC站：设在浓缩车间配电室；（6）主厂房PLC站：设在主厂房配电室,设CPU主站和扩展站。
对主厂房的设备进行监控及相关信号的检测。
（7）产品储运系统PLC站：设在储运厂房配电室。
主要对皮带等设备控制和检测。
上述PLC主站、上位监控系统计算机监控管理站、数据采集站都通过以太网或者光纤通信，构成控制层网络。
现场层则采用PROFI- BUS总线。
该总线系统由传输技术、通讯技术协议、通用行规和专用行规组成。
由于PROFIBUS拥有统一的通信协议，并在此基础上发展了不同的通用应用行规和专用应用行规,使得PROFIBUS可以广泛地应用洗煤厂各个工艺段的现场设备层。
3、系统软件构成1）上位机软件上位机软件采用非常成熟的工业组态软件SIEMENS 公司WINCC系列软件进行编程，界面美观，组态灵活。
主要实现对现场设备的自动启、停控制；设备的运行状态监视和故障报警；工艺流程监视；过程参数实时、历史曲线；过程参数数据库查询以及棒图动画显示。
通过两台24”大屏幕液晶显示器，利用变色、旋转、曲线、表格等形式反应和监视全厂的设备运行状态；利用填充、柱状棒图、曲线、表格等形式反映全厂各工艺参数的变化、趋势行进等情况。
