螺栓冷镦加工工艺及检测

冷镦成型工艺 Document number：PBGCG-0857-BTDO-0089-PTT1998紧固件冷镦成型工艺紧固件成型工艺中，冷镦（挤）技术是一种主要加工工艺。

冷镦（挤）属于金属压力加工范畴。

在生产中，在常温状态下，对金属施加外力，使金属在预定的模具内成形，这种方法通常叫冷镦。

实际上，任何紧固件的成形，不单是冷镦一种变形方式能实现的，它在冷镦过程中，除了镦粗变形外，还伴随有正、反挤压、复合挤压、冲切、辗压等多种变形方式。

因此，生产中对冷镦的叫法，只是一种习惯性叫法，更确切地说，应该叫做冷镦（挤）。

冷镦（挤）的优点很多，它适用于紧固件的大批量生产。

它的主要优点概括为以下几个方面：a．钢材利用率高。

冷镦（挤）是一种少、无切削加工方法，如加工杆类的六角头螺栓、圆柱头内六角螺钉，采用切削加工方法，钢材利用率仅在25%～35%，而用冷镦（挤）方法，它的利用率可高达85%～95%，仅是料头、料尾及切六角头边的一些工艺消耗。

b．生产率高。

与通用的切削加工相比，冷镦（挤）成型效率要高出几十倍以上。

c．机械性能好。

冷镦（挤）方法加工的零件，由于金属纤维未被切断，因此强度要比切削加工的优越得多。

d．适于自动化生产。

适宜冷镦（挤）方法生产的紧固件（也含一部分异形件），基本属于对称性零件，适合采用高速自动冷镦机生产，也是大批量生产的主要方法。

总之，冷镦（挤）方法加工紧固件、异形件是一种综合经济效益相当高的加工方法，是紧固件行业中普遍采用的加工方法，也是一种在国内、外广为利用、很有发展的先进加工方法。

因此，如何充分利用、提高金属的塑性、掌握金属塑性变形的机理、研制出科学合理的紧固件冷镦（挤）加工工艺，是本章的目的和宗旨所在。

1 金属变形的基本概念1.1变形变形是指金属受力（外力、内力）时，在保持自己完整性的条件下，组成本身的细小微粒的相对位移的总和。

1.1.1 变形的种类a.弹性变形金属受外力作用发生了变形，当外力去掉后，恢复原来形状和尺寸的能力，这种变形称为弹性变形。

冷镦技术知识和工艺分析冷镦技术是一种将金属条材或线材通过冷镦机器进行冷变形加工的技术。

它是一种高效节能的金属成形方法，被广泛应用于汽车、机械、建筑等领域。

冷镦技术的工艺分析主要包括材料的选取、工艺参数的确定和工艺流程的设计。

首先，材料的选取十分重要。

通常情况下，冷镦的材料主要有碳素钢、合金钢和不锈钢等。

在选取材料时需要考虑材料的力学性能、加工硬化性和切削性能等指标。

一般来说，材料的强度越高，可冷变形的量就越大，但也会增加机器的负荷。

因此，在实际应用中需要综合考虑材料的各项性能指标，选择最适合的材料。

其次，确定工艺参数是冷镦技术的关键。

工艺参数一般包括冷镦机的运转速度、冷镦模具的几何参数和冷镦压力等。

冷镦机的运转速度需要根据材料的硬度和尺寸确定，一般来说，材料越硬、尺寸越大，运转速度就需要降低。

冷镦模具的几何参数需要根据所需成形的形状确定，一般来说，成形形状越复杂，模具参数也需要相应增加。

冷镦压力需要根据材料的硬度和尺寸以及成形形状等因素来确定，过大的压力容易导致材料开裂，过小的压力则会影响成形效果。

因此，在确定工艺参数时需要综合考虑材料的物理性能和成形要求，通过实验和经验总结，找到最佳的工艺参数。

最后，工艺流程的设计对冷镦技术的成功应用至关重要。

冷镦工艺流程一般包括预制备、锻造、校验和修整几个步骤。

预制备阶段主要是对原料进行切割、去皮和热处理等预处理工作。

锻造阶段是冷镦技术的核心步骤，通过连续多次进行锤击冲击，使材料发生塑性变形，并逐步接近所需尺寸和形状。

校验阶段是对成形后的工件进行尺寸和形状的检查，以保证其质量和精度。

修整阶段是对工件进行去毛刺、抛光等表面处理工作。

通过合理的工艺流程设计，可以提高生产效率和产品质量。

总之，冷镦技术是一种重要的金属加工技术，可以高效地将金属材料加工成所需尺寸和形状。

在应用冷镦技术时，需要合理选择材料、确定工艺参数和设计工艺流程，以提高生产效率和产品质量。

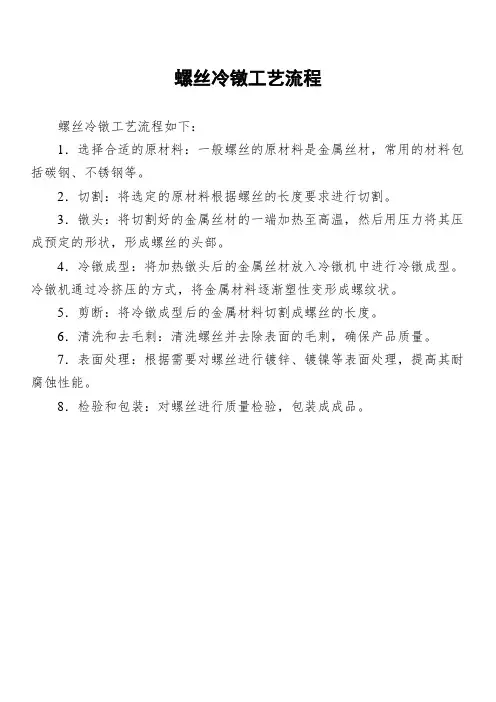

螺丝冷镦工艺流程
螺丝冷镦工艺流程如下：
1．选择合适的原材料：一般螺丝的原材料是金属丝材，常用的材料包括碳钢、不锈钢等。

2．切割：将选定的原材料根据螺丝的长度要求进行切割。

3．镦头：将切割好的金属丝材的一端加热至高温，然后用压力将其压成预定的形状，形成螺丝的头部。

4．冷镦成型：将加热镦头后的金属丝材放入冷镦机中进行冷镦成型。

冷镦机通过冷挤压的方式，将金属材料逐渐塑性变形成螺纹状。

5．剪断：将冷镦成型后的金属材料切割成螺丝的长度。

6．清洗和去毛刺：清洗螺丝并去除表面的毛刺，确保产品质量。

7．表面处理：根据需要对螺丝进行镀锌、镀镍等表面处理，提高其耐腐蚀性能。

8．检验和包装：对螺丝进行质量检验，包装成成品。

冷镦成型工艺一、概述冷镦成型是指利用专用机器设备对金属材料进行成型加工的一种方法，通常用于生产螺栓、螺母、轴承等零部件。

冷镦成型工艺具有高效、高质量、低能耗等优点，广泛应用于制造业。

二、材料准备1. 原材料：冷镦成型通常使用的原材料为钢丝或钢棒，要求表面光洁度高，无裂纹、疵点等缺陷。

2. 材料处理：在进行冷镦成型前，需要对原材料进行一些预处理工作。

首先是去除表面的油污和锈蚀物，可以采用酸洗或机械清洗等方法；其次是对材料进行调质处理，以提高其硬度和强度。

三、设备选择1. 冷镦机：冷镦机是进行冷镦成型的主要设备。

根据不同的生产需求和产品要求，可以选择单颗头或多颗头的冷镦机。

2. 辅助设备：除了冷镦机外，还需要配备一些辅助设备，如切断机、抛光机等。

四、工艺流程1. 切断：将原材料按照一定长度进行切断。

2. 镦头制作：根据产品要求，对冷镦机上的模具进行设计和制作。

3. 冷镦成型：将经过处理的原材料放入冷镦机中，通过模具的挤压和拉伸，使其逐渐变形成为所需形状。

4. 抛光：对成型后的零部件进行抛光处理，以提高表面光洁度和质量。

5. 检验：对成品进行检验，包括外观质量、尺寸精度、硬度等方面。

五、工艺参数1. 冷镦机调整：根据不同的产品要求和工艺流程，需要调整冷镦机的参数，如挤压力、旋转速度等。

2. 模具设计：模具设计是影响产品质量和生产效率的关键因素。

需要根据不同的产品要求和材料特性进行合理设计。

3. 加工工艺：加工工艺包括冷镦成型过程中各个环节的操作流程和参数设置。

需要根据实际情况进行合理调整。

六、常见问题及解决方法1. 产品出现裂纹或变形：可能是由于材料硬度不足或冷镦机参数设置不当造成的。

可以采用调整冷镦机参数、更换模具等方法解决。

2. 产品表面质量差：可能是由于原材料表面处理不当或抛光工艺不到位造成的。

可以采用改进原材料处理、加强抛光工艺等方法解决。

3. 生产效率低：可能是由于设备老化、工艺流程不合理等原因造成的。

螺栓加工工艺为：热轧盘条-(冷拨)-球化(软化)退火-机械除鳞-酸洗-冷拨-冷锻成形-螺纹加工-热处理-检验一，钢材设计在紧固件制造中，正确选用紧固件材料是重要一环，因为紧固件的性能和其材料有着密切的关系。

如材料选择不当或不正确，可能造成性能达不到要求，使用寿命缩短，甚至发生意外或加工困难，制造成本高等，因此紧固件材料的选用是非常重要的环节。

冷镦钢是采用冷镦成型工艺生产的互换性较高的紧固件用钢。

由于它是常温下利用金属塑性加工成型，每个零件的变形量很大，承受的变形速度也高，因此，对冷镦钢原料的性能要求十分严格。

在长期生产实践和用户使用调研的基础上，结合GB/T6478-2001《冷镦和冷挤压用钢技术条件》GB/T699-1999《优质碳素结构钢》及目标JISG3507-1991《冷镦钢用碳素钢盘条》的特点，以8.8级，9.8级螺栓螺钉的材料要求为例，各种化学元素的确定。

C含量过高，冷成形性能将降低；太低则无法满足零件机械性能的要求，因此定为0.25%-0.55%。

Mn能提高钢的渗透性，但添加过多则会强化基体组织而影响冷成形性能；在零件调质时有促进奥氏体晶粒长大的倾向，故在国际的基础上适当提高，定为0.45%-0.80%。

Si能强化铁素体，促使冷成形性能降低，材料延伸率下降定为Si小于等于0.30%。

S.P.为杂质元素，它们的存在会沿晶界产生偏析，导致晶界脆化，损害钢材的机械性能，应尽可能降低，定为P小于等于0.030%，S小于等于0.035%。

B.含硼量最大值均为0.005%，因为硼元素虽然具有显著提高钢材渗透性等作用，但同时会导致钢材脆性增加。

含硼量过高，对螺栓，螺钉和螺柱这类需要良好综合机械性能的工件是十分不利的。

二，球化(软化)退火沉头螺钉，内六角圆柱头螺栓采用冷镦工艺生产时，钢材的原始组织会直接影响着冷镦加工时的成形能力。

冷镦过程中局部区域的塑性变形可达60%-80%，为此要求钢材必须具有良好的塑性。

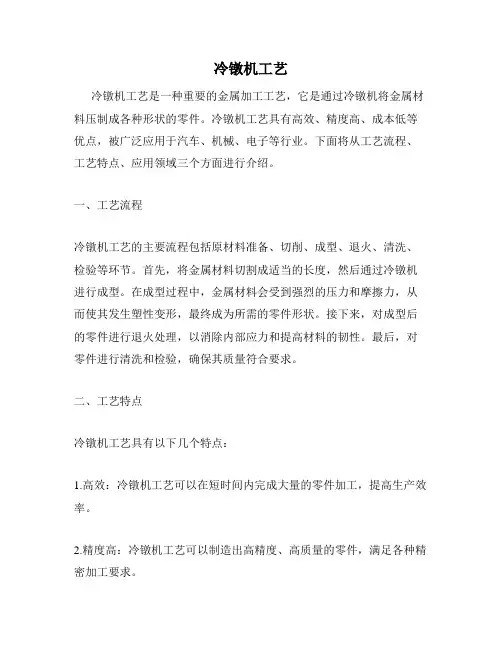

冷镦机工艺冷镦机工艺是一种重要的金属加工工艺，它是通过冷镦机将金属材料压制成各种形状的零件。

冷镦机工艺具有高效、精度高、成本低等优点，被广泛应用于汽车、机械、电子等行业。

下面将从工艺流程、工艺特点、应用领域三个方面进行介绍。

一、工艺流程冷镦机工艺的主要流程包括原材料准备、切削、成型、退火、清洗、检验等环节。

首先，将金属材料切割成适当的长度，然后通过冷镦机进行成型。

在成型过程中，金属材料会受到强烈的压力和摩擦力，从而使其发生塑性变形，最终成为所需的零件形状。

接下来，对成型后的零件进行退火处理，以消除内部应力和提高材料的韧性。

最后，对零件进行清洗和检验，确保其质量符合要求。

二、工艺特点冷镦机工艺具有以下几个特点：1.高效：冷镦机工艺可以在短时间内完成大量的零件加工，提高生产效率。

2.精度高：冷镦机工艺可以制造出高精度、高质量的零件，满足各种精密加工要求。

3.成本低：冷镦机工艺可以节约原材料和能源，降低生产成本。

4.适用范围广：冷镦机工艺可以加工各种金属材料，适用于汽车、机械、电子等多个行业。

三、应用领域冷镦机工艺在汽车、机械、电子等行业中得到广泛应用。

在汽车行业中，冷镦机工艺可以制造出各种汽车零部件，如轴承、齿轮、销轴等。

在机械行业中，冷镦机工艺可以制造出各种机械零部件，如螺栓、螺母、销子等。

在电子行业中，冷镦机工艺可以制造出各种电子零部件，如连接器、插头等。

总之，冷镦机工艺是一种高效、精度高、成本低的金属加工工艺，被广泛应用于汽车、机械、电子等行业。

随着科技的不断发展，冷镦机工艺将会越来越成熟，为各行各业的发展提供更好的支持。

螺栓生产工艺流程嘿，咱来讲讲螺栓生产工艺流程。

咱先从原材料说起，螺栓的原材料一般是钢棒。

这钢棒就像是做螺栓的小胚子，得选质量好的。

要是钢棒质量不行，那做出来的螺栓肯定不咋地。

第一步是冷镦。

这就像是给钢棒来个大变身。

把钢棒放进冷镦机里，机器就像个大力士，把钢棒的一头或者两头给墩粗了。

这一步很关键，它能把钢棒变成螺栓的大致形状，就像捏橡皮泥一样，把它捏成一个螺栓的模样。

然后就是搓丝啦。

搓丝就像是给螺栓穿衣服。

有专门的搓丝机，它上面有模具，把已经初步成型的螺栓坯子放进去。

机器一转，模具就像小梳子一样，在螺栓坯子上梳出螺纹来。

这些螺纹就像是螺栓的小牙齿，有了它们，螺栓才能拧紧东西。

在搓丝的过程中，得注意模具的质量和调整。

模具就像做衣服的裁剪工具，如果模具不好，那螺纹就不规整。

就像衣服裁剪得不好，穿起来就不好看。

搓完丝后，螺栓还得进行热处理。

这就像是给螺栓做个强化训练。

把螺栓放进热处理炉里加热到一定温度，然后再用特定的方式冷却。

这样能让螺栓变得更硬更结实。

就像把一个人送去锻炼，让他变得更强壮。

热处理完了之后，还要进行表面处理。

有的螺栓需要镀锌，这就像给螺栓穿上一层防锈的外衣。

镀锌能让螺栓在潮湿或者有腐蚀性的环境里不容易生锈。

就像给人穿上一件雨衣，下雨天就不怕被淋湿了。

还有些螺栓可能需要发黑处理，这能让螺栓表面看起来更有质感，而且也有一定的防锈作用。

最后就是检验啦。

检验员就像个严格的老师，检查螺栓的尺寸、螺纹质量、硬度等。

要是有不合格的螺栓，就像发现了考试不及格的学生一样，得把它们挑出来。

螺栓生产的每一个环节都很重要，就像盖房子的每一块砖都得砌好。

从原材料到冷镦、搓丝、热处理、表面处理再到检验，每一步都得认真仔细。

这样生产出来的螺栓才能质量好，在各种机器、设备上发挥它的作用，把东西牢牢地固定住。

冷镦螺丝成型工艺设计理论
1.工艺参数设计
2.材料选择
3.模具设计
模具是冷镦螺丝成型工艺的核心。

模具的设计应根据产品的尺寸和形
状需求合理选择。

模具的设计原则是满足产品的几何形状要求，确保螺纹
的精度和一致性。

模具的材质也需要考虑耐磨性和耐疲劳性。

4.加工工艺
冷镦螺丝成型工艺的加工过程包括切断、成型和去皮。

切断过程需要
确保切断面的平整度和尺寸精度。

成型过程中需要保持适当的成型力和速度，控制成型温度，避免过度变形和温度过高导致材料的回弹和裂纹。

去
皮过程需要通过合适的方法去除螺纹表面的氧化皮和硬化层，提高表面质量。

5.品质控制
冷镦螺丝成型工艺的品质控制是确保产品达到标准要求的关键。

品质
控制主要包括产品的尺寸精度、螺纹的牙型、外观质量和机械性能等方面。

通过采用先进的检测设备和方法，对每个工序进行检测和控制，可有效提
高产品的质量。

冷镦螺丝成型工艺设计理论是指在实际生产中，根据产品的要求和原
材料的特性，合理地选择工艺参数、材料、模具和加工工艺，确保制造出
满足要求的产品。

通过科学的设计和优化，可以提高生产效率和产品质量，降低成本和能耗，推动工艺的进步和发展。

冷镦螺丝成型工艺的设计理论是一个复杂而重要的课题。

随着技术的不断进步和应用的推广，冷镦螺丝成型工艺将在更多领域得到应用，并为相关行业的发展做出贡献。

因此，在工程实践中不断完善和优化冷镦螺丝成型工艺设计理论，将有助于提高工艺的可操作性和实用性，从而更好地满足市场需求。

冷镦材料与热处理方法一、冷镦工艺对金属材料的要求1、冷镦用金属材料的机械性能要求根据冷镦工艺特点，对钢材机械性能提出如下要求：1）屈服强度Re以及变形抗力尽可能低，这样可使单位变形力相应减小，以延长模具寿命；2）材料的冷变形性能要好，既材料应有较好的塑性，较低的硬度，在大的变形程度下不致引起开裂。

如冷镦高强度螺栓时，即可使用含碳量较高的碳素钢，又可使用含碳量较低的低合金钢。

如果增加含碳量，就会使硬度提高,塑性降低，使冷变形性能变坏。

但是在含碳量较低的钢中加入少量合金元素（如添加少量硼10B21、10B33钢），即可显著提高钢材强度，从而满足产品的使用性能要求，同时又不损害其冷变形性能；3）材料的加工硬化敏感性能越低越好，这样不致使变形过程中的变形力太大。

材料的加工硬化敏感性可用变形抗力--应变曲线的斜率来反映。

斜率越大，则加工硬化敏感性越高。

如不锈钢0Cr18Ni9（SUS304）的曲线斜率最大。

这种材料的加工硬化敏感性就比较剧烈，随着变形程度的增加，变形抗力急剧上升。

钢材的机械性能不但表现原始坯料的Rm、Re、A、Z 及硬度等指标，不但受原材料的化学成分、宏观组织、微观组织等方面的影响，还受到材料准备过程中的拉拔及各道工序之间的热处理影响。

2、化学成分的要求⑴碳（C）碳是影响钢材冷塑性变形的最主要元素。

含碳量越高，钢的强度越高，而塑性越低。

含碳量每提高0.1%，其屈服强度Re提高27.4MPa，抗拉强度Rm提高（58.8-78.4MPa），而伸长率A则降低4.3%,断面收缩率Z降低7.3%。

当钢的含碳量＜0.5%、含锰量＜1.2%、断面收缩率Z=80%时，单位冷变形力P与钢材含C、Mn量之间的近似关系如下：P=1950C+500Mn+1860（MPa） (1)可见，钢中含碳量对于钢材的冷塑性变形性能的影响是很大的。

在实际工艺过程中，冷镦挤压用钢的含碳量大于0.25%时，要求钢退火成具有最好的塑性组织——球状珠光体组织。

冷镦分析报告概述本文档是关于冷镦（Cold Heading）的分析报告。

冷镦是一种金属加工工艺，通过压力和变形来将金属材料转化为特定形状的零件。

本报告将对冷镦工艺进行详细分析，包括工艺原理、应用领域、设备和工具、优点和缺点等方面。

工艺原理冷镦工艺是通过将金属材料放入冷镦机的模具中，并施加大量的压力来使其变形。

这个过程涉及到两个关键原理：冷量和留缝。

冷量是指在冷镦过程中所添加的降温剂。

降温剂可以帮助金属迅速冷却，从而使其硬度增加。

硬度增加后，金属的抗拉强度和耐磨性也会增加。

留缝是指在冷镦过程中，形成螺纹或凹凸图案时所使用的金属材料的分层结构。

通过在材料内部留下微小的缝隙，可以让金属更容易形成所需的形状。

应用领域冷镦工艺在许多领域中得到广泛应用，特别是在制造行业中。

以下是一些常见的应用领域：1.汽车制造：冷镦工艺用于制造汽车零部件，如螺栓、螺母和连接器等。

这些零部件需要具备高强度和耐久性。

2.电子设备：冷镦工艺用于制造电子设备中的紧固件和连接器。

这些零部件需要具备稳定性和耐久性。

3.家具制造：冷镦工艺用于制造家具中的紧固件。

这些紧固件需要具备高强度和美观度。

4.建筑行业：冷镦工艺用于制造建筑结构中的连接件和螺栓等。

这些连接件需要具备高强度和耐候性。

设备和工具冷镦工艺需要使用特定的设备和工具来完成。

以下是一些常见的设备和工具：1.冷镦机：冷镦机是冷镦工艺的核心设备。

它通常由压力系统、模具和控制系统组成。

冷镦机可以根据所需形状和尺寸来制造零件。

2.模具：模具是冷镦过程中所使用的工具，用于将金属材料按照所需形状和尺寸进行压力加工。

模具需要具备高硬度和耐磨性。

3.冷量装置：冷量装置用于在冷镦过程中添加降温剂。

这些装置可以通过喷涂、浸泡或冷却循环的方式向金属材料中加入降温剂。

4.检测设备：冷镦工艺还需要使用检测设备来检验零件的质量。

这些设备可以进行硬度测试、尺寸测量和表面检查等。

优点和缺点冷镦工艺具有一些优点和缺点，这些优点和缺点将直接影响到其在实际应用中的选择。
