TYPC-1000型SF6气体在线监测报警系统方案书深圳市天宇行科技有限公司目录一、TYPC-1000 型SF6气体在线监测报警系统方案图示---------二、TYPC-1000 型SF6气体在线监测报警系统概述---------三、TYPC-1000 型电力环境智能监测系统主要设备功能介绍-----四、TYPC-1000 型电力环境智能监测系统技术指标------------------related de partment s, since 2004, the corre ct inve stigation in our County serves nearly 30 cars for private pur poses, only the first half of this year, cars for private purposes or TYPC-1000型SF6气体在线监测报警系统eaders driving a ve hicle a cci de nt caused by roa d accide nts, 1, 1 people kille d and dire ct economic l osse s amounting to m ore tha n 100,000 yua n. T hird, high ef ficie ncy a nd low cost of the bus. Surveys show that, the oper ating costs of taxis for the 8200/... Is a fundame ntal pri ority of the reform, it i s a difficult pr oblem that must be solve d in the reform process. Clearly , the post consumpti on aver ages thre e years before as a base a nd fine -tuned on t he basis of this single practi ces must be impr oved. Improv ements to a dhere to thre e princip les: first, under the existi ng policy provisi ons approv ed for publi c servant s ' duty consumpti on standards, cali bration, is n ot contrary to poli cy. Second, accor ding to t he local fina ncial situation and pe opl e's sustaina bility, publi c serva nts ' duty consumption sta ndar ds approve d, both fina ncia l reach, and pe ople passing thr oug h. Thir d, accor ding t o the operati onal needs of civ il servants re sponsi ble for a uthori zed public servants ' duty consumpti on sta ndar ds, bot h high and low positions, but also the nature of the work a nd the workl oad. In reform of method Shang , approve d civil serva nts positi ons consumption standar d to "big unified, a nd small disperse d" suitable, that most positions consumpti on proje ct shoul d accor ding to poli cy pr ovide s propose d unifie d standard, consi der to ra nks, a nd units a nd the work task of difference s sex, unified of standard should has ela stic of and dy namic of, make s regions, and units in im plementati on unified standard Shi has must of flexible di sposal right ; but since set of sta ndar d must after financial, a nd a udit, sector a udit a ppr oved Hou t o implementati on. (C) reform package. Public servants ' duty consumpti on ela sticity of consumpti on to limit consum ption, turni ng mess i nto kitchen after dinner, follow the civil servant wit h a how to use per sonal title subsi dies, or how to manage a per sonal duty consum ption use of subsidi es. T herefore, w e must esta blish and perfe ct with publi c serva nts ' duty consumption monetizati on reform support of the series of governa nce systems such as the civil service examination of responsibility, sy stem, low fault i nvestigati on sy stem, the re port sai d. While other meas ures t o keep up. Disci pline i nspecti on a nd supervi sion organs, fina ncial, a uditi ng de partments should strengt hen supervision and inspe ction of public servant s ' duty consumpti on monetizati on reform progress, to stre ngthe n the ref orm of public servants ' duty consumpti on monetizati on sy stem, measure s to develop and monit or the impl ementation of inspe ction, not consumption as re quire d, even shifting consumer behavi or to stop, serious ca ses to deal wit h. Thre e idea s, publi c serva nts ' duty consum ption moneti zation reform of politi cs, t he economy and the de epe ning of the reform, publi c serva nts ' duty consum ption as somewher e betwe en a reform also dem onstrate d its importance a nd urg ency. First of all, civil servants e spe cially party and Gover nment lea ders a nd publi c serva nts ' duty consumpti on t here are big draw back s. NPC deputi es and CPPCC members a nd t he br oad masses are concer ned a bout. Secondly, the一 TYPC-1000 型SF6气体在线监测报警系统方案图示组网图related de partment s, since 2004, the corre ct inve stigation in our County serves nearly 30 cars for private pur poses, only the first half of this year, cars for private pur poses or二TYPC-1000 型SF6气体在线监测报警系统概述TYPC-1000 型SF6气体在线监测报警系统是检测现场SF6浓度、氧气含量及温湿度等环境数据，并通过大量数据分析处理做出控制以及告警的智能气体报警系统。

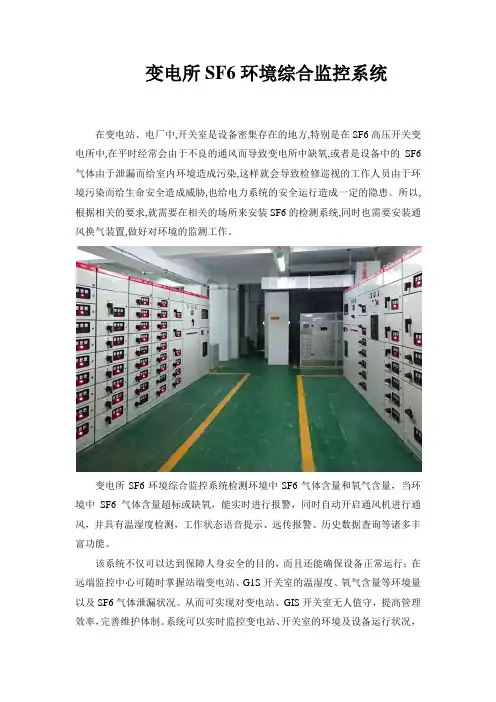

变电所SF6环境综合监控系统在变电站、电厂中,开关室是设备密集存在的地方,特别是在SF6高压开关变电所中,在平时经常会由于不良的通风而导致变电所中缺氧,或者是设备中的SF6气体由于泄漏而给室内环境造成污染,这样就会导致检修巡视的工作人员由于环境污染而给生命安全造成威胁,也给电力系统的安全运行造成一定的隐患。
所以,根据相关的要求,就需要在相关的场所来安装SF6的检测系统,同时也需要安装通风换气装置,做好对环境的监测工作。
变电所SF6环境综合监控系统检测环境中SF6气体含量和氧气含量，当环境中SF6气体含量超标或缺氧，能实时进行报警，同时自动开启通风机进行通风，并具有温湿度检测，工作状态语音提示、远传报警、历史数据査询等诸多丰富功能。
该系统不仅可以达到保障人身安全的目的，而且还能确保设备正常运行；在远端监控中心可随时掌握站端变电站、G1S开关室的温湿度、氧气含量等环境量以及SF6气体泄漏状况。
从而可实现对变电站、GIS开关室无人值守，提高管理效率，完善维护体制。
系统可以实时监控变电站、开关室的环境及设备运行状况，又可以根据以往的环境、设备运行数据进行统计、分析，为管理者提供决策依据。
系统可以检测环境中氧气含量、SF6含量、温湿度、烟雾探测、人体感应等信息进行采集，并可以根据预先设置的启动方式，根据以上监测设备的状态，分别对空调、视频系统、加热装置、除湿器、通风机等设备进行控制。
同时，还引入火灾、烟雾等信号进行联动。
该系统实现风机、空调、除湿机、加热装置等设备的遥控、遥信、遥测、遥调功能，对远程系统设备运行状况一目了然，并可通过联动防盗系统、火灾消防系统，实现突发时间的监控和管理。
系统的组成变电所SF6环境综合监控系统主要是由红外传感器、温湿度变送器、氧气探测器、SF6气体变送器、烟雾传感器、门禁控制、风机控制器、空调控制器、除湿机控制器、灯光控制器以及HT500配电房综合监控装置组成的。
1）HT500配电房综合监控装置：装置负责采集所有变送器采集到的数据，并根据设置条件对各个空间的空调与风机进行控制。

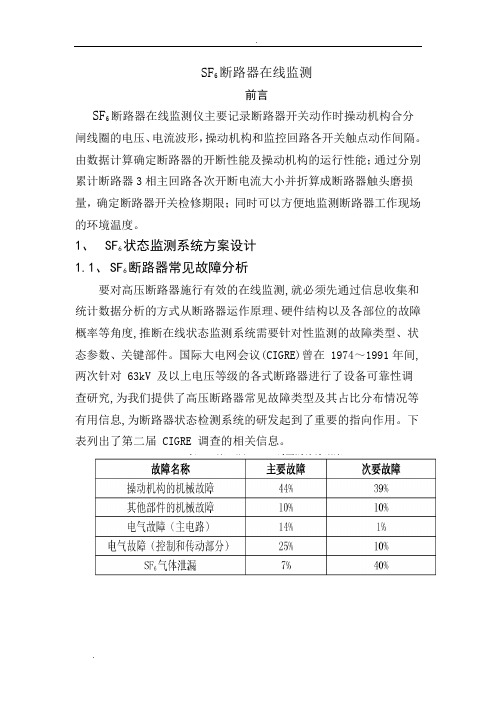

SF6断路器在线监测前言SF6断路器在线监测仪主要记录断路器开关动作时操动机构合分闸线圈的电压、电流波形，操动机构和监控回路各开关触点动作间隔。
由数据计算确定断路器的开断性能及操动机构的运行性能；通过分别累计断路器3相主回路各次开断电流大小并折算成断路器触头磨损量，确定断路器开关检修期限；同时可以方便地监测断路器工作现场的环境温度。
1、SF6状态监测系统方案设计1.1、SF6断路器常见故障分析要对高压断路器施行有效的在线监测,就必须先通过信息收集和统计数据分析的方式从断路器运作原理、硬件结构以及各部位的故障概率等角度,推断在线状态监测系统需要针对性监测的故障类型、状态参数、关键部件。
国际大电网会议(CIGRE)曾在 1974～1991年间,两次针对 63kV 及以上电压等级的各式断路器进行了设备可靠性调查研究,为我们提供了高压断路器常见故障类型及其占比分布情况等有用信息,为断路器状态检测系统的研发起到了重要的指向作用。
下表列出了第二届 CIGRE 调查的相关信息。
从上表统计数据中,我们不难看出超过半数的断路器主要故障和次要故障都集中于机械操动机构。
尤其是,1978 年后安装的 72.5kV 以上单压式SF6高压断路器的事故统计数据也同样表明操动机构及辅助回路的事故占 75%,灭弧室及绝缘部分占 20%,来自国内的统计也有类似情况。
根据相关数据我们得到高压断路器常见故障及监测项目关系图,如图2-1,可见对于高压断路器,机械故障最主要故障来源,绝缘劣化次之。
所以设计SF6高压断路器在线监测系统,应首要研究“开关机械操动系统特性”和“绝缘灭弧特性”两个主要对象的在线监测。
图一故障与监测项目关系图1.2方案总体设计图二系统整体结构示意图在断路器及附属设施上加装各类传感器对断路器机械特性、绝缘性能、电气寿命状态数据的实施采测。
在变电站微机控保室加装的在线监测屏安装部署有 DH2000 通讯主机及各状态监测子系统的通讯、采集主机,用于处理现场传感器上传来的状态信息数据。

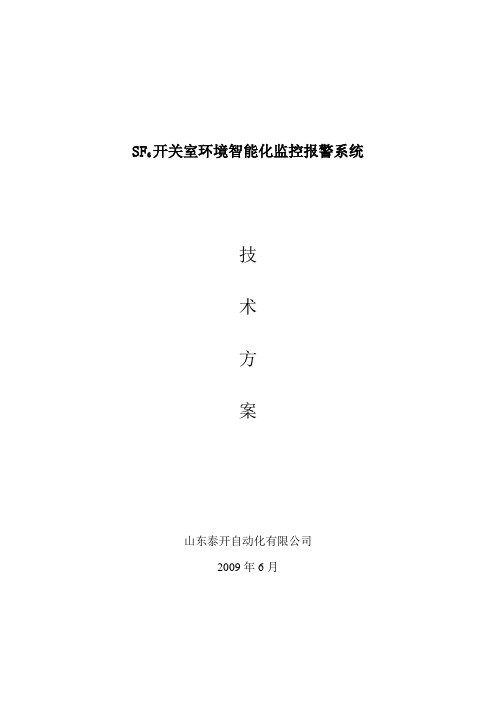

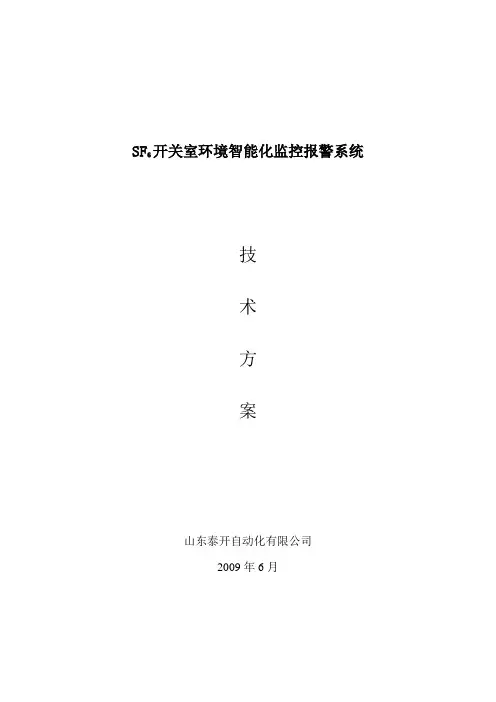

SF6开关室环境智能化监控报警系统技术方案山东泰开自动化有限公司2009年6月目录一、概述1.项目必要性——SF6气体的危害性分析2.监控系统主要功能3.项目特点4.项目的可扩充性二、产品选型和安装位置分析三、系统工作原理四、基本操作指南五、项目安装六、工程业绩七、项目附件1.SF6安全法规摘录2.开关室CG8000设备安装布局图3.系统扩充后的布局图4.变压器室温控自动通风控制布局图一、概述1.项目必要性——SF6气体的危害性分析SF6气体以其优异的绝缘和灭弧性能，在电力系统中得到广泛应用，几乎成了中压、高压和超高压开关中所使用的唯一绝缘和灭弧介质。
虽然在常态下，SF6气体是一种无色、无味、密度比空气重、不易与空气混和的惰性气体，对人体没有毒性。
但是，在高压电弧的作用下，SF6气体会发生部分分解，而其分解产物遇到水份后会产生一些剧毒物质，如氟化亚硫酰（SOF2）、四氟化硫（SF4）、二氟化硫（SF2）等，气体为绝缘和灭弧介质的室内开类似这些剧毒物质，即便是微量也能致人非命。
当使用以SF6关在使用过程中发生泄漏时，泄漏出来的SF气体及其分解物会往室内低层空间积聚，且不易6散发，造成局部缺氧和带毒，对进入室内的检修及巡视人员的安全构成严重危险。
当前，由于SF6气体的大量使用，其安全性已受到人们的广泛关注。
针对SF6气体有关配电装置室时必部门已制订了一系列响应的行业安全法规，法规中明确规定了人员在进入SF6须先通风15分钟，对空气中的SF6浓度及氧气含量进行监测，在SF6配电装置的低位区应安装能报警的氧量仪和SF6气体泄漏报警仪，CG8000型SF6开关室环境智能化监控报警系统，正是按照这些行业安全法规的要求而开发设计的一种智能化环境再线监测系统。
2.监控系统主要功能SF6开关室环境智能化监控系统主要有以下功能：●SF6气体浓度超标检测当开关室内SF6气体浓度超过1000ppm时，显示浓度超标信息。

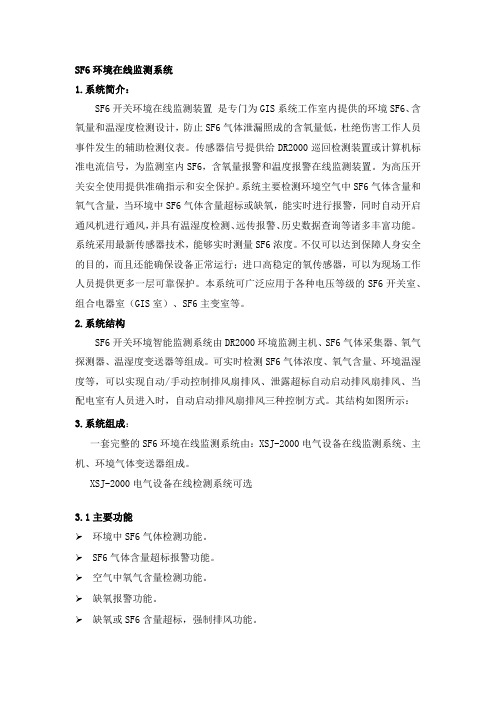

SF6环境在线监测系统1.系统简介：SF6开关环境在线监测装置是专门为GIS系统工作室内提供的环境SF6、含氧量和温湿度检测设计，防止SF6气体泄漏照成的含氧量低，杜绝伤害工作人员事件发生的辅助检测仪表。
传感器信号提供给DR2000巡回检测装置或计算机标准电流信号，为监测室内SF6，含氧量报警和温度报警在线监测装置。
为高压开关安全使用提供准确指示和安全保护。
系统主要检测环境空气中SF6气体含量和氧气含量，当环境中SF6气体含量超标或缺氧，能实时进行报警，同时自动开启通风机进行通风，并具有温湿度检测、远传报警、历史数据查询等诸多丰富功能。
系统采用最新传感器技术，能够实时测量SF6浓度。
不仅可以达到保障人身安全的目的，而且还能确保设备正常运行；进口高稳定的氧传感器，可以为现场工作人员提供更多一层可靠保护。
本系统可广泛应用于各种电压等级的SF6开关室、组合电器室（GIS室）、SF6主变室等。
2.系统结构SF6开关环境智能监测系统由DR2000环境监测主机、SF6气体采集器、氧气探测器、温湿度变送器等组成。
可实时检测SF6气体浓度、氧气含量、环境温湿度等，可以实现自动/手动控制排风扇排风、泄露超标自动启动排风扇排风、当配电室有人员进入时，自动启动排风扇排风三种控制方式。
其结构如图所示：3.系统组成：一套完整的SF6环境在线监测系统由：XSJ-2000电气设备在线监测系统、主机、环境气体变送器组成。
XSJ-2000电气设备在线检测系统可选3.1主要功能环境中SF6气体检测功能。
SF6气体含量超标报警功能。
空气中氧气含量检测功能。
缺氧报警功能。
缺氧或SF6含量超标，强制排风功能。
人工设置报警点。
环境温、湿度检测显示功能。
人工强制排风功能。
实时显示各种参数功能。
历史资料及曲线查询功能。
4、系统安装方法SF6开关室环境智能化监控系统由系统主机、变送器、排风系统组成（最多可以挂接256个变送器）。
系统主机采用壁挂式安装，一般安装在开关室的入口处；随机配套的红外传感器安装在开关室门的上方或者其它适合需要人体探测的地方；变送器安装在开关泄漏时SF6气体最容易聚集的地方，一般安装在SF6开关的下方离地面5CM高（防止地面积水损坏传感器）。

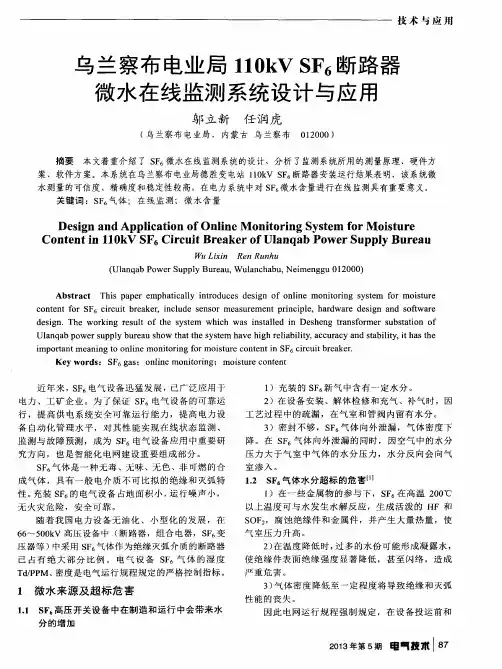

SF6微水、环境、密度在线监测系统目录一、SF6微水在线监测系统 (2)1、SF6微水在线监测的必要性 (2)2、安装DR2200在线微水变送器的意义 (2)3、DR2200在线微水变送器使用范围 (3)4、DR2200微水变送器技术指标 (3)5、系统组成 (3)6、设计方案 (4)二、SF6环境在线监测系统 (6)1、系统简介 (6)2、系统组成 (6)3、DR2000型 SF6环境在线监测系统技术参数及功能 (7)4、系统安装方法 (9)三、DR2202密度变送器 (10)1、概述 (10)2、外形尺寸 (11)3、技术指标 (12)一、SF6微水在线监测系统近年来，随着电力工业的发展，SF6电气设备用量越来越多。
为了保证SF6电气设备的安全可靠运行，对SF6电气设备内SF6气体微水含量在线监测实现故障早期预测，已在电网公司、发电集团、各大用电企业得到了大量的推广和使用。
1、SF6微水在线监测的必要性SF6高压电气设备在制造和运行中都会有SF6气体受潮现象，直接影响设备内的绝缘性能，严重时将导致设备放电、短路等恶性事故的发生。
因此国家电网运行规程规定，在设备投运前和运行中都必须对SF6气体的密度和含水量进行定期检测。
国内相关标准：2、安装DR2200在线微水变送器的意义1）．安全性提供安全、连续、有效的微水含量数据。
便携式SF6气体微水检测仪的缺点：●检测SF6气体微水含量时须排放大量的SF6气体，以达到微水平衡后才能得到准确的试验数值；●测量后需要补气，补气后气室中的微水含量是否合格无法判断●无法提供连续微水含量数据；2）．环保性DR2200在线微水变送器无须放气；使用便携式SF6气体检测仪须排放大量SF6气体，而SF6气体是一种温室气体，国际规定也不能直接排入大气，直接排放加剧了环境污染。
3）．经济性DR2200在线微水变送器只需一次性投资。
使用便携式SF6气体检测仪必须排放大量SF6气体，每分钟排量为1-5升，需要5-10分钟才能够达到平衡，每升SF6气体价格约为160元，因此每次检测需要4000-8000元，这还不包括人工和设备费用，每年至少需要检测两次。
SF6气体泄漏环境在线智能检测系统的设计郭利民;赵红梅;吕运朋;田增国;薛冰【摘要】A design scheme for on-line detection of SF6 gas leakage with the infrared absorption spectrum technology was designed for real-time, on-line and accurately monitoring SF6 gas. The design of system's hardware and software was presented, making compensation of temperature and pressure for the signal of sensor effectively increase the measuring accuracy and sensitivity of the sensor. It adopted modified RS-485 communication method and special design of data frames,realized real-time,fast and accurate transmission of data. The site tests demonstrate that the system has a stable performance, a long service life,and accurate measurement, and low rate of errors. Its measuring range is from 0 to 5 000 ppm (1 ppm = 10 -6 ) ,the sensibility is 1 ppm. Thus it can be widely used for the measurement of the density of SF6.%为实现SF6气体实时在线准确检测,提出了采用红外光谱吸收技术在线检测SF6气体泄漏的设计方案,给出了系统的硬件和软件的设计.通过对传感器信号进行温度补偿和压力补偿,有效提高了传感器的测量精度和灵敏度.利用改进的RS-485通信和数据帧,实现了数据实时、快速、精确传输.现场测试表明,系统性能稳定、寿命长、测量精确、误报率低.测量范围0 ～5000 ppm(1 ppm=10-6),灵敏度1 ppm.可广泛应用于测量SF6气体浓度的场合.【期刊名称】《仪表技术与传感器》【年(卷),期】2011(000)008【总页数】3页(P76-78)【关键词】SF6气体;红外光谱吸收;在线监测【作者】郭利民;赵红梅;吕运朋;田增国;薛冰【作者单位】郑州大学物理工程学院,河南郑州450001;郑州大学物理工程学院,河南郑州450001;郑州大学物理工程学院,河南郑州450001;郑州大学物理工程学院,河南郑州450001;日立信股份有限公司,河南郑州450001【正文语种】中文【中图分类】TM8530 引言SF6以其优异的绝缘和灭弧性能，被广泛的应用于电力行业的高压、超高压断路器和GIS中，由于设备的制造、安装质量差异和设备老化等因素，SF6气体设备发生泄漏是一种普遍现象［1-2］。

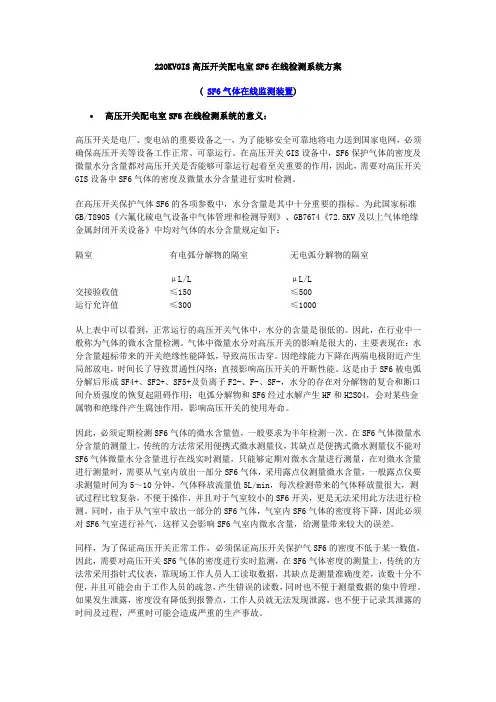

SF6开关环境在线监测装置设计方案北京四方德瑞科技有限公司二零零八年十二月1.总则SF6开关是电厂、变电站的重要设备之一，为了能够安全可靠地将电能送到国家电网，必须确保高压开关等设备工作正常、可靠运行。
在高压开关GIS设备中，SF6保护气体的密度及微量水分含量都对高压开关是否能够可靠运行起着至关重要的作用. 因此，需要对高压开关GIS设备中SF6气体的密度及微量水分含量进行实时检测。
在高压开关保护气体SF6的各项参数中，水分含量是其中十分重要的指标。
为此国家标准GB/T8905《六氟化硫电气设备中气体管理和检测导则》、GB7674《72.5KV及以上气体绝缘金属封闭开关设备》中均对气体的水分含量规定如下：隔室有电弧分解物的隔室μL/L 无电弧分解物的隔室μL/L交接验收值≤150≤300运行允许值≤250 ≤500从上表中可以看到，正常运行的高压开关气体中，水分的含量是很低的。
因此，在行业中一般称为气体的微水含量检测。
气体中微量水分对高压开关的影响是很大的，主要表现在：水分含量超标带来的开关绝缘性能降低，导致高压击穿。
因绝缘能力下降在两端电极附近产生局部放电，直接影响高压开关的开断性能，发生重大事故。
这是由于SF6被电弧分解后形成SF4+、SF2+、SF5+及负离子F2-、F-、SF-，水分的存在对分解物的复合和断口间介质强度的恢复起阻碍作用；电弧分解物和SF6经过水解产生HF和H2SO4，会对某些金属物和绝缘件产生腐蚀作用，影响高压开关的使用寿命。
因此，必须定期检测SF6气体的微水含量值，一般要求为半年检测一次。
在SF6气体微量水分含量的测量上，传统的方法常采用便携式微水测量仪，其缺点是便携式微水测量仪不能对SF6气体微量水分含量进行在线实时测量，只能够定期对微水含量进行测量，在对微水含量进行测量时，需要从气室内放出一部分SF6气体，采用露点仪测量微水含量，一般露点仪要求测量时间为10～30分钟，气体释放流量值5L/min，每次检测带来的气体释放量很大，测试过程比较复杂，不便于操作，并且对于气室较小的SF6开关，更是无法采用此方法进行检测。
同时，由于从气室中放出一部分的SF6气体，气室内SF6气体的密度将下降，因此必须对SF6气室进行补气，这样又会影响SF6气室内微水含量，给测量带来较大的误差。
同样，为了保证高压开关正常工作，必须保证高压开关保护气SF6的密度不低于某一数值，因此，需要对高压开关SF6气体的密度进行实时监测，在SF6气体密度的测量上，传统的方法常采用指针式仪表，靠现场工作人员人工读取数据，其缺点是测量准确度差，读数十分不便，并且可能会由于工作人员的疏忽，产生错误的读数，同时也不便于测量数据的集中管理。
如果发生泄露，密度没有降低到报警点，工作人员就无法发现泄露，也不便于记录其泄露的时间及过程，严重时可能会造成严重的生产事故。
2.总体设计2.1 系统介绍SF6开关环境在线检测系统根据对GIS开关现场的经验，设计本系统由如下部分组成：DR2200微水测量变送器、GIS室监控柜、SF6浓度传感器、氧气传感器、温湿度传感器、DR2000系列多功能控制器、DR2000系列SF6采集器、GIS室监控工控机、主控室监控工控机、专工办公室监控工控机。
2.3SF6开关环境在线监测系统组成：SF6开关环境智能监测系统由监控主机、多功能控制器、SF6气体采集器、氧气探测器、温湿度变送器等组成。
可实时检测SF6气体浓度、氧气含量、环境温湿度等，可以实现自动/手动控制排风扇排风、泄露超标自动启动排风扇排风、当配电室有人员进入时，自动启动排风扇排风三种控制方式。
其结构如图2所示：图2 SF6环境监测系统组成框图监控主机主要完成数据采集、数据显示、报警数据存储、发送控制指令、报警指示、数据上传、软硬复位等功能。
多功能控制器控制SF6采集器中的气泵及电磁阀，分时将各个通道的SF6气体从现场抽到SF6采集器的气室内，在由SF6浓度电化学传感器的内置泵从气室内吸入SF6气体，采用热裂解-电化学复合检测技术对采集到的SF6气体浓度进行分析，并将结果转换为4～20mA 的标准信号送到多功能控制器，多功能控制器通过RS485总线，将测量结果送到监控主机进行显示、报警、存储。
由于氧气传感器、温度传感器、湿度传感器已经采用了RS485总线的通讯方式，因此配电室环境中的氧气含量、温度信号、湿度信号通过RS485总线直接与监控主机连接，监控主机将对接收到的信号进行分析判断、显示、报警、存储。
监控主机依次与多功能控制器、氧气探测器、温度变送器、湿度变送器进行通讯，读取各个通道SF6浓度、氧气含量、温度、湿度的数值，当监控主机检测到配电室中某通道SF6气体的浓度超过1000ppm时，或者氧气的含量低于18%时，系统将自动启动排风扇进行排风，并发出SF6气体浓度超标或氧气含量过低的声响报警，将SF6气体浓度数值、氧气含量数值、通道位置等报警信息通过RS485总线或网络传输的方式，传送到有关负责人及维修人员的办公室，提示工作人员进行及时的维修，避免产生重大的生产事故，同时提示进入配电室工作的工作人员作好防护措施。
一、DR2201型SF6、氧气、温度变送器主要特点：DR2201型变送器是专门为GIS系统工作室提供的环境SF6、氧含量和温湿度检测设计，防止SF6气体泄漏造成的氧含量降低，杜绝伤害工作人员事件发生的辅助检测仪表。
传感器信号提供给DR2000巡回检测装置或计算机标准电流信号，为监测室内SF6、氧含量报警和温度报警在线装置。
为高压开关安全使用提供准确指示和安全保护。
产品优势：1.传感器：采用原装进口传感器，精密检测2.DSP技术：精确并快速响应的数字信号处理技术3.CAN总线技术：更高的系统可用性和稳定性4.自有知识产权：产品获国家发明和设计专利5.元件性能：军工级元器件，稳定性是首要指标6.通讯接口：具备标准485通信接口7.单元扩充：用户可任意增减监测点数量8.远程调度：就地、主控室和调度中心同步监控●SF6浓度超限报警点：1000PPM，精度＜5%FS●氧气浓度检测范围： 5～25%●缺氧报警点： 18%，精度＜1%FS●温度显示范围： -30～+85℃●湿度显示范围： 0～99%RH●传输速率：2400bit/s变送器现场安装图●工作温度：0℃～70℃●稳定性：一年内不超过变送器的精度1.3.系统主要特点1、多重检测功能主要针对SF6气体泄漏和微水状况进行检测，完全符合《电业安全工作规程》要求。
2、先进的气体传感器采用的是国际长寿命最先进的热导探头，正常使用10年，保证寿命5年。
低浓度SF6气体检测技术，报警误差≤5％设定值，氧气报警误差≤0.5％。
3、早期现场报警技术微量监测技术能发出早期现场警报，并指示气体泄漏位置，及时通知危险地点内人员疏散，寻找及消除泄漏源，保护运行设备。
4、现场总线设计一根电缆连接所有变送器及主机，可分立可组合，具有很高的现场适应性。
5、多点组网检测最多128点同时检测，满足现场环境需要，提高检测可靠性。
6、遥测遥信能力数据可传送到远方控制中心，控制中心也可直接远程查询、控制监控系统。
7、长寿型设计充分利用单片机的工作灵活性，传感器采取间歇式工作测量，大大提高了传感器的工作稳定性和使用寿命。
8、历史数据记录和查询大容量数据存储器，可直接在监控主机上进行快捷查询。
9、自动语音提示、报警自动语音提示实时检测结果，加强现场工作人员的直观感觉。
4.SF6开关在线检测系统的施工方案根据对220KVGIS系统GIS开关室现场的经验，我们设计本系统的施工按下面方法进行：1、在GIS开关室现场安装一台监控柜，控制柜内装有平板监控计算机、为现场变送器供电的24V电源、SF6浓度变送器、DR2201型氧气变送器、DR2203型温度湿度变送器、DR2000系列多功能控制器、DR2000系列SF6采集器控制继电器等设备，在主控室安装一台监控计算机，在专工办公室安装一台监控计算机。
2、GIS开关室现场安装有指针式密度计，安装一个三通，三通的一端与现场指针式密度计连接，一端连接DR2200微水测量变送器或DR3120密度变送器，另一端连接一个单向逆止阀，作为SF6气体补气时使用。
3、变送器的电源线和通讯线沿着指针式仪表的电缆铺设，进入仪表柜后电缆通过桥架铺设到相应的位置，在通过穿孔铺设到GIS开关室放置监控柜的位置，与监控柜内的监控计算机及其它设备相连接。
4、监控柜内的监控计算机通过网卡、网线与主控室监控计算机连接。
5、主控室监控计算机通过网卡、网线与专工办公室监控计算机连接。
网线应通过电缆桥架和室外电缆沟铺设。
6、选择四路开关室SF6浓度监测点，分别将SF6气体采样的管路铺设到GIS监控柜处，管路铺设的方法可参照信号线铺设的方法进行。
