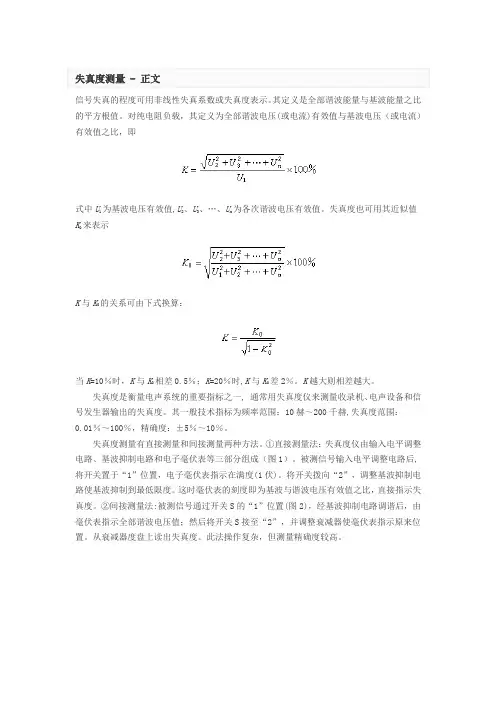

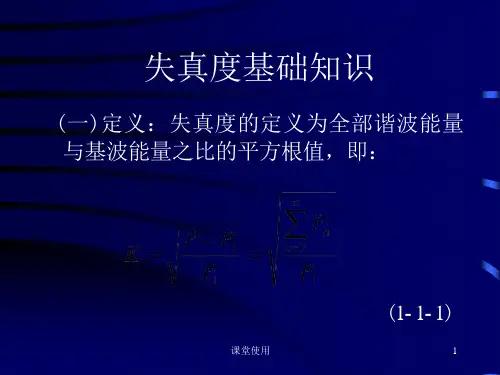

信号失真的程度可用非线性失真系数或失真度表示。
其定义是全部谐波能量与基波能量之比的平方根值。
对纯电阻负载，其定义为全部谐波电压(或电流)有效值与基波电压（或电流）有效值之比，即
式中U1为基波电压有效值,U2、U3、…、U n为各次谐波电压有效值。
失真度也可用其近似值K0来表示
K与K0的关系可由下式换算：
当K=10％时，K与K0相差0.5％；K=20％时,K与K0差2％。
K越大则相差越大。
失真度是衡量电声系统的重要指标之一, 通常用失真度仪来测量收录机、电声设备和信号发生器输出的失真度。
其一般技术指标为频率范围：10赫～200千赫,失真度范围：
0.01％～100％，精确度：±5％～10％。
失真度测量有直接测量和间接测量两种方法。
①直接测量法：失真度仪由输入电平调整电路、基波抑制电路和电子毫伏表等三部分组成（图1）。
被测信号输入电平调整电路后,将开关置于“1”位置，电子毫伏表指示在满度(1伏)。
将开关拨向“2”，调整基波抑制电路使基波抑制到最低限度。
这时毫伏表的刻度即为基波与谐波电压有效值之比，直接指示失真度。
②间接测量法:被测信号通过开关S的“1”位置(图2)，经基波抑制电路调谐后，由毫伏表指示全部谐波电压值；然后将开关S接至“2”，并调整衰减器使毫伏表指示原来位置。
从衰减器度盘上读出失真度。
此法操作复杂，但测量精确度较高。
失真度测量
失真度测量
我们平常所说的失真度的技术术语为总谐波失真，英文为：Total Harmonic Distortion，简称THD。

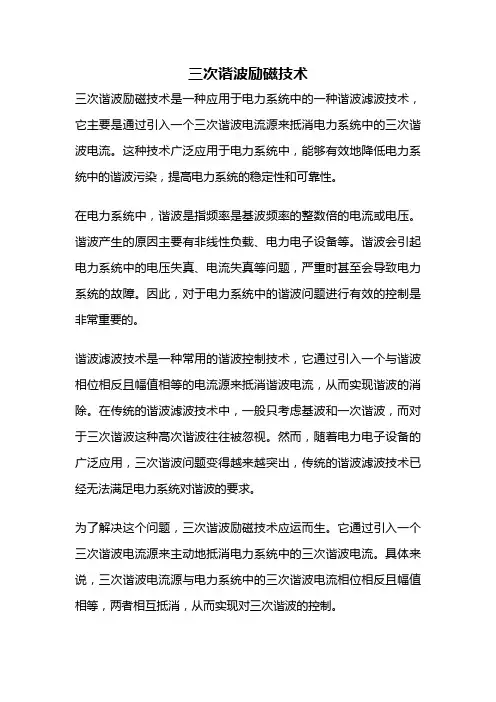

三次谐波励磁技术三次谐波励磁技术是一种应用于电力系统中的一种谐波滤波技术，它主要是通过引入一个三次谐波电流源来抵消电力系统中的三次谐波电流。
这种技术广泛应用于电力系统中，能够有效地降低电力系统中的谐波污染，提高电力系统的稳定性和可靠性。
在电力系统中，谐波是指频率是基波频率的整数倍的电流或电压。
谐波产生的原因主要有非线性负载、电力电子设备等。
谐波会引起电力系统中的电压失真、电流失真等问题，严重时甚至会导致电力系统的故障。
因此，对于电力系统中的谐波问题进行有效的控制是非常重要的。
谐波滤波技术是一种常用的谐波控制技术，它通过引入一个与谐波相位相反且幅值相等的电流源来抵消谐波电流，从而实现谐波的消除。
在传统的谐波滤波技术中，一般只考虑基波和一次谐波，而对于三次谐波这种高次谐波往往被忽视。
然而，随着电力电子设备的广泛应用，三次谐波问题变得越来越突出，传统的谐波滤波技术已经无法满足电力系统对谐波的要求。
为了解决这个问题，三次谐波励磁技术应运而生。
它通过引入一个三次谐波电流源来主动地抵消电力系统中的三次谐波电流。
具体来说，三次谐波电流源与电力系统中的三次谐波电流相位相反且幅值相等，两者相互抵消，从而实现对三次谐波的控制。
三次谐波励磁技术的实现需要对电力系统进行精确的建模和控制。
首先，需要对电力系统中的三次谐波电流进行测量和分析，得到其相位和幅值信息。
然后，通过控制三次谐波电流源的相位和幅值，使其与电力系统中的三次谐波电流相位相反且幅值相等，从而实现谐波的抵消。
最后，通过合理的控制策略，保证三次谐波电流源的稳定工作，使其能够持续地对电力系统中的三次谐波进行控制。
三次谐波励磁技术的应用可以显著降低电力系统中的三次谐波电流，改善电力系统的谐波问题。
与传统的谐波滤波技术相比，三次谐波励磁技术具有以下优点：首先，它能够有效地抵消电力系统中的三次谐波电流，提高谐波控制的效果；其次，它能够实时地对电力系统中的三次谐波进行控制，适应电力系统运行状态的变化；再次，它能够提高电力系统的稳定性和可靠性，减少谐波对电力系统的影响。
svpwm三次谐波注入原理
SVPWM三次谐波注入原理是一种常用的电力电子调制技术，用于控制三相电压源逆变器的输出电压。
它通过注入三次谐波信号来改变输出电压波形，实现对电机转矩和转速的精确控制。
在SVPWM三次谐波注入原理中，通过改变逆变器的开关状态，控制输出电压的大小和相位。
三次谐波注入则是在正常的PWM调制基础上，加入一个具有特定频率和幅值的三次谐波信号。
这个谐波信号由一个三次谐波发生器产生，然后与基波信号叠加在一起，形成最终的PWM调制信号。
三次谐波信号的注入可以使得逆变器输出的电压波形更加接近正弦波，减小了电机运行时的谐波失真。
同时，通过调节三次谐波信号的幅值和相位，可以实现对电机转矩和转速的精确控制。
SVPWM三次谐波注入原理的关键在于对三次谐波信号的准确控制。
通过调节谐波信号的频率和幅值，可以实现对输出电压的精确调节。
此外，还需要考虑逆变器的开关状态以及开关时间的控制，确保输出电压的稳定性和可靠性。
SVPWM三次谐波注入原理是一种有效的电力电子调制技术，可用于控制三相电压源逆变器的输出电压。
通过注入三次谐波信号，可以改善电机运行时的谐波失真，并实现对电机转矩和转速的精确控制。
这一技术在工业控制领域中得到了广泛应用，为电力系统的稳
定运行和高效运转提供了重要支持。
照明系统中三次谐波产生的原因、危害及解决方法【摘要】结合多年电气照明工程施工的实践经验，对照明工程中零线电流过大产生的原因、危害及解决方法进行了深入地分析，提出了自己的一些见解，谨供大家作参考之用。
【关键词】照明工程；零线电流；三次谐波1 概述我们在长期的照明工程的实践中，经常发现零线电流过大，大约等于相线电流，有时达相线电流的1.7倍；传统的电工理论告诉我们，当三相电路的负荷平衡时，零线上的电流为零，或者很小。
为什么现在这个理论不对了呢？其实这是因为3次及与3次成倍数的谐波电流在零线上的叠加，本文就照明线路中三次谐波产生的原因、危害及解决方法做了详细的分析。
2 三次谐波产生的原因一般来说，理想的交流电源应是纯正弦波形，但因现实世界中的输出阻抗及非线性负载的原因，，导致电源波形失真。
若电压频率是50Hz，，将失真的电压经傅立叶转换分析后，可将其电压组成分解为除了基频（50Hz）外，倍频（100Hz，150Hz，…..）成份的组合。
其倍频的成份就称为谐波。
照明工程中大规模使用高强度气体放电灯、LED灯、荧光灯等，造成大量的谐波电流，因而只要电流波形不是正弦波，其中就包含了谐波电流的成分。
3 三次谐波电流在零线的叠加当三条相线上的电流波形为正弦波，并且它们相差120度，在零线上矢量叠加，其结果如平衡为零，如不平衡就是它们的矢量和，其最大值只能等于相线电流。
但我们在实际照明工程中，最后运行电流检测时发现零线电流大于相线电流，同时，检查三相电流是平衡的，为此我们通过下面的三相电流波形图就能理解三次谐波在零线上是叠加的。
其他次数的谐波电流在零线上会有抵消的效果，唯有三次不会。
由于三相电的每相基波电流之间相位相差120度，3次谐波电流的相位相差为360度，意味它们是同相位的。
因此，3次谐波电流在零线上是算数叠加的。
这就是三次谐波的特殊性。
通常一台单相负荷不会产生很大的谐波电流，但照明工程中经常是多个相同照明灯并联运行，谐波电流叠加，从而引发许多干扰问题，例如功率损失，导体发热起火，故障跳闸等。

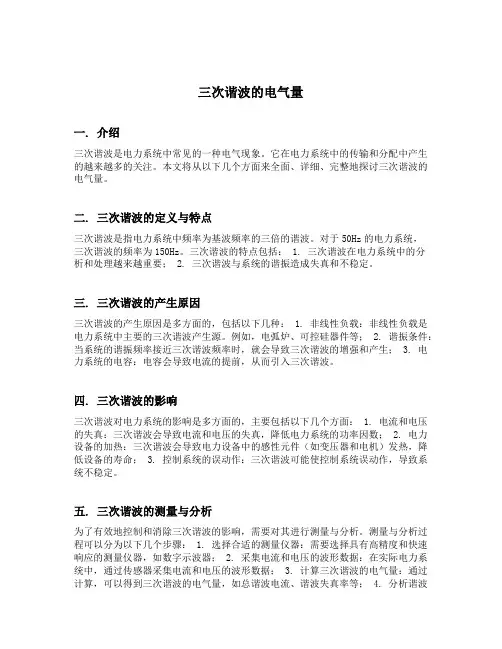

三次谐波的电气量一. 介绍三次谐波是电力系统中常见的一种电气现象。
它在电力系统中的传输和分配中产生的越来越多的关注。
本文将从以下几个方面来全面、详细、完整地探讨三次谐波的电气量。
二. 三次谐波的定义与特点三次谐波是指电力系统中频率为基波频率的三倍的谐波。
对于50Hz的电力系统，三次谐波的频率为150Hz。
三次谐波的特点包括： 1. 三次谐波在电力系统中的分析和处理越来越重要； 2. 三次谐波与系统的谐振造成失真和不稳定。
三. 三次谐波的产生原因三次谐波的产生原因是多方面的，包括以下几种： 1. 非线性负载：非线性负载是电力系统中主要的三次谐波产生源。
例如，电弧炉、可控硅器件等； 2. 谐振条件：当系统的谐振频率接近三次谐波频率时，就会导致三次谐波的增强和产生； 3. 电力系统的电容：电容会导致电流的提前，从而引入三次谐波。
四. 三次谐波的影响三次谐波对电力系统的影响是多方面的，主要包括以下几个方面： 1. 电流和电压的失真：三次谐波会导致电流和电压的失真，降低电力系统的功率因数； 2. 电力设备的加热：三次谐波会导致电力设备中的感性元件（如变压器和电机）发热，降低设备的寿命； 3. 控制系统的误动作：三次谐波可能使控制系统误动作，导致系统不稳定。
五. 三次谐波的测量与分析为了有效地控制和消除三次谐波的影响，需要对其进行测量与分析。
测量与分析过程可以分为以下几个步骤： 1. 选择合适的测量仪器：需要选择具有高精度和快速响应的测量仪器，如数字示波器； 2. 采集电流和电压的波形数据：在实际电力系统中，通过传感器采集电流和电压的波形数据； 3. 计算三次谐波的电气量：通过计算，可以得到三次谐波的电气量，如总谐波电流、谐波失真率等； 4. 分析谐波的来源和影响：通过对谐波数据的分析，可以确定谐波的来源和影响； 5. 提出相应的措施：根据分析结果，采取相应的措施来控制和消除三次谐波的影响。
六. 三次谐波的控制与消除为了减少三次谐波的影响，可以采取以下几种控制与消除措施： 1. 使用滤波器：滤波器是一种常用的控制谐波的设备，可以选择合适的滤波器来减少三次谐波的影响； 2. 控制线路参数：通过合理地设计电力系统的线路参数，如电感和电容的选择，可以降低谐波的产生和传输； 3. 优化负载：通过选择合适的负载设备，如无功补偿装置，可以减少非线性负载引入的三次谐波。

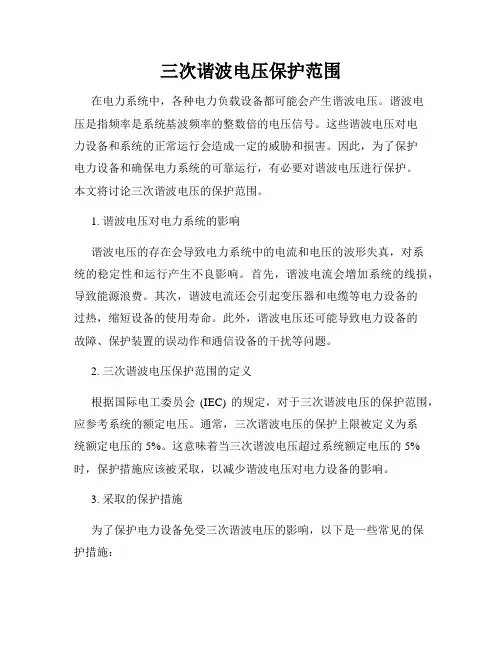

三次谐波电压保护范围在电力系统中，各种电力负载设备都可能会产生谐波电压。
谐波电压是指频率是系统基波频率的整数倍的电压信号。
这些谐波电压对电力设备和系统的正常运行会造成一定的威胁和损害。
因此，为了保护电力设备和确保电力系统的可靠运行，有必要对谐波电压进行保护。
本文将讨论三次谐波电压的保护范围。
1. 谐波电压对电力系统的影响谐波电压的存在会导致电力系统中的电流和电压的波形失真，对系统的稳定性和运行产生不良影响。
首先，谐波电流会增加系统的线损，导致能源浪费。
其次，谐波电流还会引起变压器和电缆等电力设备的过热，缩短设备的使用寿命。
此外，谐波电压还可能导致电力设备的故障、保护装置的误动作和通信设备的干扰等问题。
2. 三次谐波电压保护范围的定义根据国际电工委员会(IEC) 的规定，对于三次谐波电压的保护范围，应参考系统的额定电压。
通常，三次谐波电压的保护上限被定义为系统额定电压的5%。
这意味着当三次谐波电压超过系统额定电压的5%时，保护措施应该被采取，以减少谐波电压对电力设备的影响。
3. 采取的保护措施为了保护电力设备免受三次谐波电压的影响，以下是一些常见的保护措施：3.1 谐波滤波器谐波滤波器是用于降低电力系统中谐波电压和谐波电流的装置。
根据对系统的谐波成分进行分析，可以采用合适的谐波滤波器来消除谐波电压。
谐波滤波器可分为有源滤波器和无源滤波器。
有源谐波滤波器利用电子器件将谐波电流注入电路中，与谐波电压相抵消。
无源谐波滤波器则是通过谐波滤波器中的电抗元件来吸收谐波电流。
3.2 变压器的谐波阻抗根据电力系统的工作情况，可以选择在变压器的绕组中添加谐波阻抗，以减少谐波电压的影响。
谐波阻抗通常是由谐波滤波器的电抗元件构成，可以有效地吸收谐波电流。
3.3 设备的谐波耐受能力选择电力设备时，应特别关注其对谐波电压的耐受能力。
一些高性能的电力设备设计可以更好地抵御谐波电压的影响，减少设备的损坏和故障风险。
4. 谐波电压监测和分析为了更好地保护电力系统和设备免受谐波电压的影响，进行谐波电压的监测和分析是必要的。

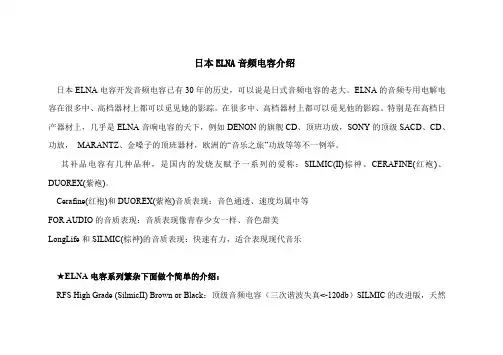

日本ELNA音频电容介绍日本ELNA电容开发音频电容已有30年的历史，可以说是日式音频电容的老大。
