栓钉施工工艺

栓钉焊接方案栓钉焊接分两种：栓钉直接焊在工作件上的为普通栓钉焊；栓钉在引弧后先熔穿具有一定厚度的压型钢板，然后再与构件熔成一体的为穿透栓钉焊。

穿透焊对瓷环及热冲击性能要求较高，禁止使用受潮瓷环，当受潮后在250℃温度下焙烘1h后使用，瓷环中心钉孔的直径和圆度，瓷环质量的好坏是直接影响栓焊的质量。

第一节焊接前对材料的检查和验收一、栓钉和瓷环到货后，应按规格分类堆放，并对以下几点进行检查和验收1、产品合格证；2、材质合格证；3、外观检查应无皱纹、毛刺、发裂、扭歪、弯曲等缺陷；4、规格；5、瓷环规格材质与栓钉配套；6、瓷环尺寸符合要求；7、瓷环受潮按规定烘干。

二、瓷环的储运与保管瓷环的作用是集中电弧热量，隔离外部空气，保护电弧和熔融金属免受氮、氧的进入，同时防止熔融金属的飞溅。

工程中使用的瓷环应保持干燥及完整，在瓷环的储运过程中应注意以下几点：1、瓷环应有制造厂按批配套供应，每个包装箱内应带有产品的合格证和质量保证书；包装箱外注明批号、规格及数量。

2、在运输、保管及使用过程中应轻装轻卸，并防止受潮。

3、瓷环应成箱在室内仓库保管，地面应有防潮措施，并按批号、规格分类堆放，保管使用中不得混批。

包装箱底层应架空，距离地面大于300mm，码高不大于3层。

4、使用前尽可能不要开箱，以免破坏包装的密封性，开箱取出部分瓷环后应原封包装好，以免受潮。

5、栓钉及瓷环在安装使用时，工地应按当天计划使用的规格数量领取，当天安装剩余的瓷环应送回仓库保管。

6、严禁使用受潮的瓷环，受潮的瓷环在烘箱内经250℃烘干1—2小时。

第二节栓钉焊接一、焊枪操作与栓焊过程1、工件上焊接点处应去除氧化层、油污、油漆等；2、根据所焊栓钉直径，将电流调节板上的三相联接铜片改接到相应档次上；3、将“时间调节”到指定档次上；4、按下“启动”按钮，此时红色电源指示灯亮，电压表指示空载电压，起动电源0.5分钟以上进行以下操作。

5、将“功能旋钮”打在“试枪”位置和“单工”位置，焊枪装好焊钉并接触工件，然后按动焊枪上的开关，观察焊枪的工作情况，包括拉弧情况，提升高度等。

焊钉(栓钉)焊接工程作业指导规范
1、适用范围
本规范运用于钢结构制作中焊钉(栓钉)焊接加工工序的控制。

2、控制
2.1 主控项目(注1)：
2.1.1施工单位对其采用的焊钉和钢材焊接应进行焊接工艺评定，其结果应符合设计要
求和国家现行有关标准的规定。

瓷环应按其产品说明书进行烘焙。

检查数量：全数检查。

检验方法：检查焊接工艺评定报告和烘焙记录。

2.1.2焊钉焊接后应进行弯曲试验检查，其焊缝和热影响区不应有肉眼可见的裂纹。

检查数量：每批同类构件抽查 10%，且不应少于 10 件；被抽查构件中，每件检
查焊钉数量的 1%，但不应少于 1 个。

检验方法：焊钉弯曲 30°后用角尺检查和观察检查。

2.2 一般项目(注2)：焊钉根部焊脚应均匀，焊脚立面的局部未熔合或不足 360°的焊
脚应进行修补。

检查数量：按总焊钉数量抽查 1%，且不应少于 10 个。

检验方法：观察检查。

注1：主控项目为必须符合本规范合格质量标准的要求，如无特别说明检查数量为全数检验。

注2：一般项目其检验结果应有80%及以上的检查点符合本规范合格质量标准的要求，且最大值不应超过其允许偏差值的1.2倍。

注3：每道工序完成后，操作者应在登记卡上签字，并经检验员签字确认合格。

各道工序操作者对上道工序的材料标记和检验员签字进行检查，确认无误后方可接收。

第1 页共1 页。

1.1.1栓钉施工（1）概况栓钉焊接分两种：栓钉直接焊在工作件上的为普通栓钉焊；栓钉在引弧后先熔穿具有一定厚度的压型钢板，然后再与构件熔成一体的为穿透栓钉焊。

穿透焊对瓷环强度及热冲击性能要求较高，禁止使用受潮瓷环，当受潮后在250℃温度下焙烘1h后使用，二是瓷环中心钉孔的直径和圆度。

而瓷环质量的好坏是直接影响栓焊的质量。

（2）施工前准备1、栓钉和瓷环到货后，应按规格分类堆放，并对以下几点进行检查和验收：2、瓷环的储运与保管瓷环的作用是集中电弧热量，隔离外部空气，保护电弧和熔融金属免受氮、氧的进入，同时防止熔融金属的飞溅。

工程中使用的瓷环应保持干燥及完整，在瓷环的储运过程中的注意点如下：1、施工工艺流程栓钉焊接流程图2、栓钉施工方法自承式钢筋桁架楼承板栓钉焊接完成图3、注意事项序号具体内容1栓钉必须符合规范和设计的要求。

如有锈蚀，需经除锈后方可使用（尤其是栓钉头和大头部不可有锈蚀和污物），严禁使用锈蚀的栓钉。

2施焊点不得有水分、油污及其它杂质。

3在有风天气施工时，焊工应站在上风头，以防止火花伤害。

4注意焊工的安全防护，尤其焊外围梁时，更应小心谨慎。

5焊工要熟练掌握焊机、焊枪的性能，搞好设备的维护保养。

当焊枪卡具上出现焊瘤、烧蚀或溅上熔渣时，及时清理或更换配件，以确保施工顺利并保证熔焊质量。

（4）施工质量检查（5）焊接栓钉质量保证措施序号栓钉焊接质量检查1焊后检查栓钉底部的焊脚应完整并分布均匀。

2外观检查合格的栓钉还应按照规范要求用铁锤进行锤击，使其弯曲30 °，并检查焊接部位是否出现裂纹。

示意图栓钉检查示意图1.1.2栓钉施工（1）概况栓钉焊接分两种：栓钉直接焊在工作件上的为普通栓钉焊；栓钉在引弧后先熔穿具有一定厚度的压型钢板，然后再与构件熔成一体的为穿透栓钉焊。

穿透焊对瓷环强度及热冲击性能要求较高，禁止使用受潮瓷环，当受潮后在250℃温度下焙烘1h后使用，二是瓷环中心钉孔的直径和圆度。

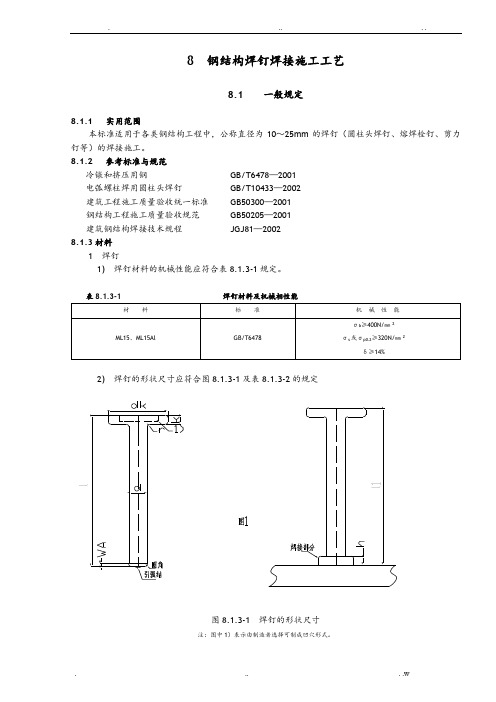

8 钢结构焊钉焊接施工工艺8.1 一般规定8.1.1 实用范围本标准适用于各类钢结构工程中，公称直径为10～25mm 的焊钉（圆柱头焊钉、熔焊栓钉、剪力钉等）的焊接施工。

8.1.2 参考标准与规范冷镦和挤压用钢 GB/T6478—2001 电弧螺柱焊用圆柱头焊钉 GB/T10433—2002 建筑工程施工质量验收统一标准 GB50300—2001 钢结构工程施工质量验收规范 GB50205—2001 建筑钢结构焊接技术规程 JGJ81—2002 8.1.3材料1 焊钉1) 焊钉材料的机械性能应符合表8.1.3-1规定。

表8.1.3-1 焊钉材料及机械相性能2) 焊钉的形状尺寸应符合图8.1.3-1及表8.1.3-2的规定图8.1.3-1 焊钉的形状尺寸注：图中1）表示由制造者选择可制成凹穴形式。

表8.1.3-2 焊钉的形状尺寸(mm)3) 焊钉表面质量焊钉必不经表面处理。

其表面应平滑、洁净，不得有锈蚀、氧化皮、油脂和毛刺等；其杆部表面不允许有影响使用的裂缝，但头部裂缝的深度（径向）不得超过0.25(d k-d)mm。

2 瓷环1) 焊接瓷环型式尺寸焊接瓷环型式和尺寸应符合图8.1.3-2和表8.1.3-3的规定。

其中，B1型适用于普通平焊，也适用于13mm和16mm焊钉的穿透平焊；B2型仅适用于19mm焊钉的穿透平焊。

表8.1.3-3 焊接瓷环尺寸(mm)2) 表面质量焊接瓷环不得有露水和雨水痕迹。

8.2 施工准备8.2.1 技术准备1 施工单位应按JGJ81规定进行焊接工艺评定，其结果应符合设计要求和GB50205标准规定。

2 根据工艺评定、设计和图纸深化的结果，编制施工作业指导书，做好施工技术交底。

8.2.2 材料准备根据设计要求，选用合格的焊钉。

根据焊钉的安装位置按下述要求使用配套瓷环：1 若直接在压型钢板上安装焊钉，应使用穿透型（B2型）的配套瓷环。

2 若直接在钢梁钢柱上安装焊钉，应使用普通型（B1型）的配套瓷环。

8 钢结构焊钉焊接施工工艺8.1 一般规定8.1.1 实用范围本标准适用于各类钢结构工程中，公称直径为10～25mm 的焊钉（圆柱头焊钉、熔焊栓钉、剪力钉等）的焊接施工。

8.1.2 参考标准与规范冷镦和挤压用钢 GB/T6478—2001 电弧螺柱焊用圆柱头焊钉 GB/T10433—2002 建筑工程施工质量验收统一标准 GB50300—2001 钢结构工程施工质量验收规范 GB50205—2001 建筑钢结构焊接技术规程 JGJ81—2002 8.1.3材料1 焊钉1) 焊钉材料的机械性能应符合表8.1.3-1规定。

表8.1.3-1 焊钉材料及机械相性能2) 焊钉的形状尺寸应符合图8.1.3-1及表8.1.3-2的规定图8.1.3-1 焊钉的形状尺寸注：图中1）表示由制造者选择可制成凹穴形式。

表8.1.3-2 焊钉的形状尺寸(mm)3) 焊钉表面质量 焊钉必不经表面处理。

其表面应平滑、洁净，不得有锈蚀、氧化皮、油脂和毛刺等；其杆部表面不允许有影响使用的裂缝，但头部裂缝的深度（径向）不得超过0.25(d k -d)mm 。

2 瓷环1) 焊接瓷环型式尺寸 焊接瓷环型式和尺寸应符合图8.1.3-2和表8.1.3-3的规定。

其中，B1型适用于普通平焊，也适用于13mm 和16mm 焊钉的穿透平焊；B2型仅适用于19mm 焊钉的穿透平焊。

图8.1.3-2 焊接瓷环型式和尺寸表8.1.3-3 焊接瓷环尺寸(mm)2) 表面质量 焊接瓷环不得有露水和雨水痕迹。

8.2 施工准备8.2.1 技术准备1 施工单位应按JGJ81规定进行焊接工艺评定，其结果应符合设计要求和GB50205标准规定。

2 根据工艺评定、设计和图纸深化的结果，编制施工作业指导书，做好施工技术交底。

8.2.2 材料准备根据设计要求，选用合格的焊钉。

根据焊钉的安装位置按下述要求使用配套瓷环：1 若直接在压型钢板上安装焊钉，应使用穿透型（B2型）的配套瓷环。

压型钢板栓钉焊接施工工艺栓钉焊接是使用可自动调节和控制焊接时间的栓钉焊机，在栓钉底部与工件之间，在极短时间（０.２～１.５s）内通过直流大电流（２００～２０００Ａ）直接将栓钉全面积焊到工件上。

它的工艺特点是：栓钉可穿透压型板直接焊在工件上，焊接效率高，质量可靠，焊缝强度高于栓钉和母材，应力分布合理；焊接时无弧光、烽烟、噪声；焊点应力小，操作简便，易于掌握，但管理要求严格。

本工艺标准运用于钢结构中的组合楼盖剪力连接件的栓钉焊接及劲性钢筋混凝土结构中钢构件与混凝土间的剪力连接件的栓钉焊接上程。

一、材料要求１、栓钉采用低碳含金钢制成；直径有１３、１６、１９、２２ｍｍ四种，其强度和化学成分应符合设计要求和有关技术标准的规定。

２、焊接瓷杯是栓钉焊的一次性辅助焊接材料，其中心孔的内外直径、椭圆度应符合设计要求，薄厚均匀，不得使用已经破裂和有缺陷的瓷杯；受潮瓷杯要经过２５０°C：、ｌｈ的焙烘，中间放潮气5min。

３、引弧剂质量符合有关技术标准的要求。

二、主要机具设备１、机械设备检钉焊机、电动砂轮机等。

２、主要工具钢尺、钢板尺、游标卡尺、手锤、气割枪、气焊设备、烘干箱等。

三、作业条件１、楼盖主次梁已安装好，压型板已铺设完毕，并办理预检手续。

２、对不同材质、不同规格、不同厂家、不同批号生产的检钉，采用｛同型号的焊机及焊枪进行严格的、与现场同条件的工艺参数试验，经试验合格的工艺参数，方可在了程中使用。

３、在已安装好的压型板上测量放线，确定栓钉位置。

４、抽检栓钉和瓷杯，潮湿的瓷杯、焊件需进行烘干。

四、施工操作工艺１、检焊工艺流程为：栓钉试验合格→现场栓钉、瓷杯检查（受潮烘干）→任型钢板验收合格后，清理现场，放线→焊接机械运转→焊枪检查→确定焊接参数→施焊栓钉→自检→专检→隐蔽工程验收。

２、每班正式施焊前，应做两个栓打焊试件，弯４５°检查合格后，方可正式施焊。

３、操作时，焊枪要与工件四周呈９０°角，先瓷杯就位，然后将焊枪夹住检钉放入瓷杯压实。

21.5 钢结构栓钉焊接施工工艺标准21.5.1 材料要求21.5.1.1 根据栓钉的焊接位置，熔焊栓钉适用的瓷环可分为穿透型的瓷环和普通瓷环。

直接在压型钢板上安装的栓钉应使用穿透型的瓷环，在钢梁上安装的栓钉应使用普通的瓷环。

根据作业条件施工前应进行除湿。

21.5.1.2 栓钉，采用低碳合金钢制成，其化学成分可靠，强度稳定，可焊性、顶锻性能良好。

使用要防止出现锻造裂纹。

21.5.1.2.1 栓钉化学成分见表21.5.1-1表21.5.1-121.5.1.2.2 栓钉机械性能见表21.5.1-2表21.5.1-221.5.1.2.3 栓钉尺寸符合表21.5.1-3及图21.5.1-4表21.5.1-321.5.1.3.2 使融化金属与空气隔绝，防止融化金属被氧化。

21.5.1.3.3 集中电弧热量，并使成型焊缝缓慢冷却。

21.5.1.3.4 释放焊接过程中的有害气体。

21.5.1.3.5 屏蔽电弧光与飞溅物。

21.5.1.3.6 充当临时支架。

构成焊枪操作系统的一部分。

采用栓钉直接焊在工件上的普通栓钉焊，使用普通瓷环。

栓钉在引弧后先要熔穿一定厚度的薄钢板（一般厚度在0.8～1.6mm），然后再与工件熔成一体，穿透焊需要的瓷环壁厚要大于普通瓷环，下部排气孔总面积亦是普通瓷环的1.3倍。

瓷环的尺寸关键是控制支撑焊枪平台的高度和瓷环中心栓钉孔的直径。

由于瓷环生产工艺得差异，其产品尺寸的精确程度和稳定性将直接影响栓钉焊的质量。

21.5.2 主要施工机具21.5.2.1栓钉焊机。

直流电源，国产有QZL-2000A。

日本大阪栓焊机为降压供电式电源：KRNK-2000电源+制卸装置NC21。

MRN-2000+焊枪GS201或NS101松下栓焊机：YD-2000LS-2型栓焊机+焊枪YS-223G。

其暂载率为15％。

根据现场条件、供电要求、施焊数量确定台数、一次线长度、稳压电源、把线长度。

因焊接电源耗用电流大，故应考虑专路供电。

栓钉焊施工工艺标准（Ⅲ-304）1、适用范围1.0.1 为在工程建设的栓钉焊接施工中贯彻执行国家的技术政策，做到安全适用、经济合理、技术先进、确保质量，制定本规程。

1.0.2 本规程适用于工业与民用建筑工程的组合结构中采用拉弧栓钉焊方法或电弧焊焊接方法焊接的栓钉焊接质量控制及验收。

1.0.3 栓钉焊接必须遵守国家现行的安全技术和劳动保护等有关规定。

1.0.4 栓钉焊接除执行本规程外，尚应符合国家现行标准中相关规定的要求。

2、施工准备2.1 材料（栓钉）2.1.1 栓钉成品应符合现行国家标准《电弧螺柱焊用圆柱头焊钉》GB/T 10433及本规程的相关规定。

栓钉原材的材质、栓钉成品的力学性能应符合表4.1.1－1及表4.1.1－2的规定。

当设计要求采用其它类型的材料时，其性能应满足相应标准的规定。

点、相同直径、采用相同瓷环的栓钉焊接端的评定，具体要求如下：1 试样制备将代表不同直径的栓钉按照生产商推荐的最佳焊接规范连续焊接30个试样，栓钉试样中钢板的规格为80×80mm，厚度应不小于16mm，可采用《碳素结构钢》GB700中规定的Q235钢或《低合金高强度结构钢》GB1591中规定的Q345钢。

试样的制备及尺寸可参见图5.3.1。

2 试验1）拉伸试验取10个按本规程制备的栓钉试样进行拉伸试验，如果所有拉伸试样的抗拉载荷等于或大于表2.1.2规定的最小值，并且断裂位置位于焊缝及热影响区以外，则认为拉伸试验合格。

取20个按本规程制备的栓钉试样进行弯曲试验，用手锤打击或使用套管，使其正反方向交替弯曲30°，直至损坏为止。

对于所有弯曲试件，如果试验都是断裂在钢板母材或栓钉上而不是在焊缝或热影响区中，则认为弯曲试验合格。

使用套管时，套管下端距焊肉上端的距离约为栓钉的直径，当环境温度低于10℃时，不得使用锤击进行弯曲试验。

3）复验如果在弯曲试验中，焊缝或热影响区发生断裂；或者在拉伸试验中，抗拉载荷小于规定的最低值时，则必须重新制备一组试样进行试验，如仍不满足要求，则栓钉焊接端评定不合格。

8 钢结构焊钉焊接施工工艺8。

1.1 实用范围本标准适用于各类钢结构工程中，公称直径为10~25mm的焊钉（圆柱头焊钉、熔焊栓钉、剪力钉等）的焊接施工。

8.1.2参考标准与规范冷镦和挤压用钢 GB/T6478—2001电弧螺柱焊用圆柱头焊钉 GB/T10433-2002建筑工程施工质量验收统一标准 GB50300—2001钢结构工程施工质量验收规范 GB50205—2001建筑钢结构焊接技术规程 JGJ81—20028.1。

3材料1 焊钉1）焊钉材料的机械性能应符合表8.1.3—1规定。

表8.1。

3-1 焊钉材料及机械相性能2）焊钉的形状尺寸应符合图8。

1。

3-1及表8。

1.3—2的规定图8.1。

3-1 焊钉的形状尺寸注：图中1）表示由制造者选择可制成凹穴形式.表8.1。

3—2 焊钉的形状尺寸(mm）3) 焊钉表面质量焊钉必不经表面处理。

其表面应平滑、洁净，不得有锈蚀、氧化皮、油脂和毛刺等；其杆部表面不允许有影响使用的裂缝,但头部裂缝的深度（径向）不得超过0。

25(d k—d）mm。

2 瓷环1) 焊接瓷环型式尺寸焊接瓷环型式和尺寸应符合图8.1。

3—2和表8.1。

3—3的规定。

其中，B1型适用于普通平焊，也适用于13mm和16mm焊钉的穿透平焊；B2型仅适用于19mm焊钉的穿透平焊。

12图8。

1.3-2 焊接瓷环型式和尺寸表8。

1.3-3 焊接瓷环尺寸（mm ）2) 表面质量 焊接瓷环不得有露水和雨水痕迹。

8。

2 施工准备8.2.1 技术准备1 施工单位应按JGJ81规定进行焊接工艺评定，其结果应符合设计要求和GB50205标准规定。

2 根据工艺评定、设计和图纸深化的结果，编制施工作业指导书,做好施工技术交底. 8.2。

2 材料准备根据设计要求,选用合格的焊钉。

根据焊钉的安装位置按下述要求使用配套瓷环: 1 若直接在压型钢板上安装焊钉，应使用穿透型（B2型）的配套瓷环. 2 若直接在钢梁钢柱上安装焊钉，应使用普通型（B1型）的配套瓷环. 8。
