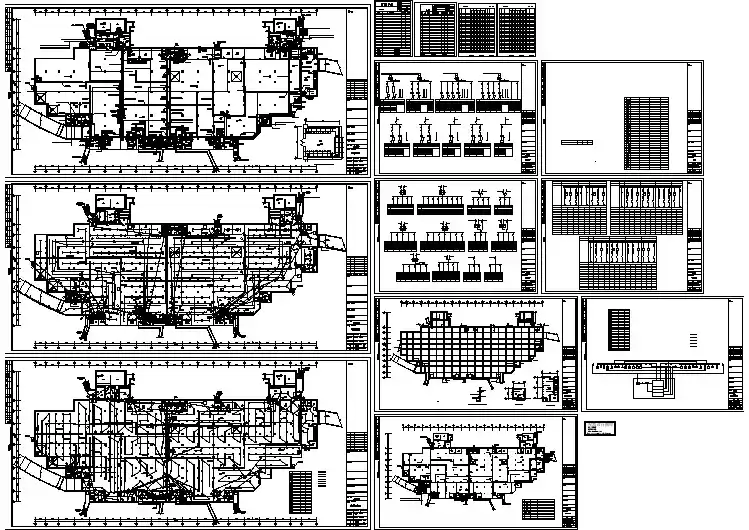

地下车库出图(含设计说明)

地下停车场设计规范(总28页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--地下车库设计规范地下车库的汽车坡道,是地下车库重要组成部分,是连接地下车库室外和室内,地上与地下的竖向交通枢纽。

合理布置地下汽车库坡道,做好汽车坡道设计,在整个地下车库设计中非常重要。

1.总平面设计地下车库在总平面中的位置,应以方便进出,与人行道严格分离,远离场地主干道为原则,汽车坡道的位置应尽可能靠近出入口,以减小汽车噪声影响及夜晚汽车光线干扰。

地下车库汽车坡道的数量不少于两个,当停车数量少于100辆时可设计一个。

当停车数量大于500辆时不应少于三个,如条件允许,小于100辆大于50辆最好也设进口出口两个汽车坡道。

2.平面设计汽车坡道按平面形式可分为直线坡道、曲线坡道、直线曲线混合坡道、螺旋坡道(二层以上)等,见下图:出入口汽车坡道最小净宽度,《汽车库建筑设计规范》(下简称《汽设规》)规定,小型车(如无特殊说明下均以小型车为例),单车行驶,双车行驶。

《汽车库、修车库、停车场设计防火规范》(下简称《汽防规》)规定,汽车坡道的疏散宽度单行,双行。

因此,汽车坡道最小宽度,取上限,单车道不小于,双车道约为为宜。

曲线坡道还应满足小型车转弯半径不小于的要求。

通过计算得知,曲线坡道内径最小约为,舒适内径约为～6m。

平面设计中因曲线坡道对驾车司机视线有影响,所以应尽量多采用直线坡道,少采用曲线坡道。

混合坡道中,直线和曲线相接部分一定要是相切的关系,不应有折线。

3.剖面设计小型车汽车坡道的最大坡度《汽设规》规定,直线坡道15%(1:,曲线坡道12%(1:。

当汽车坡道的纵向坡度大于10%时,坡道上、下端均应设相当于正常坡道1/2的缓坡。

缓坡直线坡段水平长度不应小于,曲线坡段水平长度不应小于,且曲线半径不应小于20m。

大于10%的坡道设缓坡,是为了防止汽车的车头、车尾和车底擦地。

缓坡坡度一定要保证是与它相连接的正常坡度的1/2(6%～%),而不是其它值。

地下车库设计规范地下车库的汽车坡道,是地下车库重要组成部分,是连接地下车库室外和室内,地上与地下的竖向交通枢纽。

合理布置地下汽车库坡道,做好汽车坡道设计,在整个地下车库设计中非常重要。

1.总平面设计地下车库在总平面中的位置,应以方便进出,与人行道严格分离,远离场地主干道为原则,汽车坡道的位置应尽可能靠近出入口,以减小汽车噪声影响及夜晚汽车光线干扰。

地下车库汽车坡道的数量不少于两个,当停车数量少于100辆时可设计一个。

当停车数量大于500辆时不应少于三个,如条件允许,小于100辆大于50辆最好也设进口出口两个汽车坡道。

2.平面设计汽车坡道按平面形式可分为直线坡道、曲线坡道、直线曲线混合坡道、螺旋坡道(二层以上)等,见下图:出入口汽车坡道最小净宽度,《汽车库建筑设计规范》(下简称《汽设规》)规定,小型车(如无特殊说明下均以小型车为例),单车行驶3.5m,双车行驶6.0m。

《汽车库、修车库、停车场设计防火规范》(下简称《汽防规》)规定,汽车坡道的疏散宽度单行4.0m,双行7.0m。

因此,汽车坡道最小宽度,取上限,单车道不小于4.0m,双车道约为9.0m为宜。

曲线坡道还应满足小型车转弯半径不小于6.0m的要求。

通过计算得知,曲线坡道内径最小约为4.0m,舒适内径约为5.5～6m。

平面设计中因曲线坡道对驾车司机视线有影响,所以应尽量多采用直线坡道,少采用曲线坡道。

混合坡道中,直线和曲线相接部分一定要是相切的关系,不应有折线。

3.剖面设计小型车汽车坡道的最大坡度《汽设规》规定,直线坡道15%(1:6.67),曲线坡道12%(1:8.33)。

当汽车坡道的纵向坡度大于10%时,坡道上、下端均应设相当于正常坡道1/2的缓坡。

缓坡直线坡段水平长度不应小于3.6m,曲线坡段水平长度不应小于2.4m,且曲线半径不应小于20m。

大于10%的坡道设缓坡,是为了防止汽车的车头、车尾和车底擦地。

缓坡坡度一定要保证是与它相连接的正常坡度的1/2(6%～7.5%),而不是其它值。

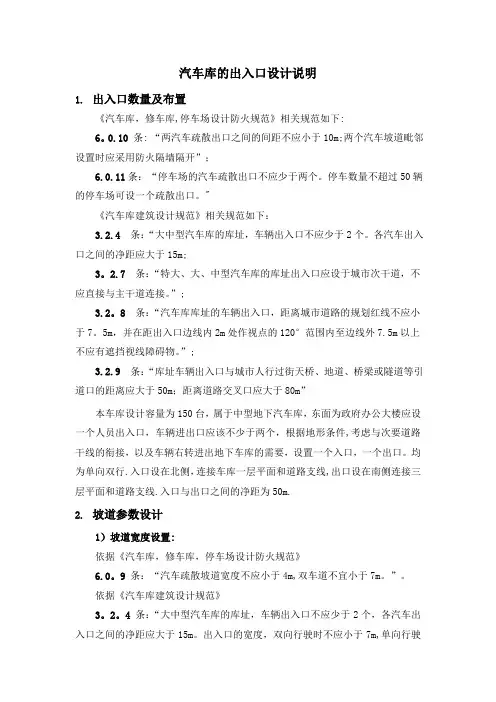

汽车库的出入口设计说明1.出入口数量及布置《汽车库，修车库,停车场设计防火规范》相关规范如下:6。

0.10 条: “两汽车疏散出口之间的间距不应小于10m;两个汽车坡道毗邻设置时应采用防火隔墙隔开”；6.0.11条：“停车场的汽车疏散出口不应少于两个。

停车数量不超过50辆的停车场可设一个疏散出口。

"《汽车库建筑设计规范》相关规范如下：3.2.4条：“大中型汽车库的库址，车辆出入口不应少于2个。

各汽车出入口之间的净距应大于15m;3。

2.7条：“特大、大、中型汽车库的库址出入口应设于城市次干道，不应直接与主干道连接。

”;3.2。

8条：“汽车库库址的车辆出入口，距离城市道路的规划红线不应小于7。

5m，并在距出入口边线内2m处作视点的120°范围内至边线外7.5m以上不应有遮挡视线障碍物。

”;3.2.9条：“库址车辆出入口与城市人行过街天桥、地道、桥梁或隧道等引道口的距离应大于50m；距离道路交叉口应大于80m”本车库设计容量为150台，属于中型地下汽车库，东面为政府办公大楼应设一个人员出入口，车辆进出口应该不少于两个，根据地形条件,考虑与次要道路干线的衔接，以及车辆右转进出地下车库的需要，设置一个入口，一个出口。

均为单向双行.入口设在北侧，连接车库一层平面和道路支线,出口设在南侧连接三层平面和道路支线.入口与出口之间的净距为50m.2.坡道参数设计1）坡道宽度设置:依据《汽车库，修车库，停车场设计防火规范》6.0。

9 条：“汽车疏散坡道宽度不应小于4m,双车道不宜小于7m。

”。

依据《汽车库建筑设计规范》3。

2。

4条：“大中型汽车库的库址，车辆出入口不应少于2个，各汽车出入口之间的净距应大于15m。

出入口的宽度，双向行驶时不应小于7m,单向行驶时不应小于5m”;4。

1。

6条：“汽车库内坡道可采用直线型、曲线型。

可以采用单车道或双车道,其最小净宽应符合下表的规定。

严禁将宽的单车道兼作双车道。

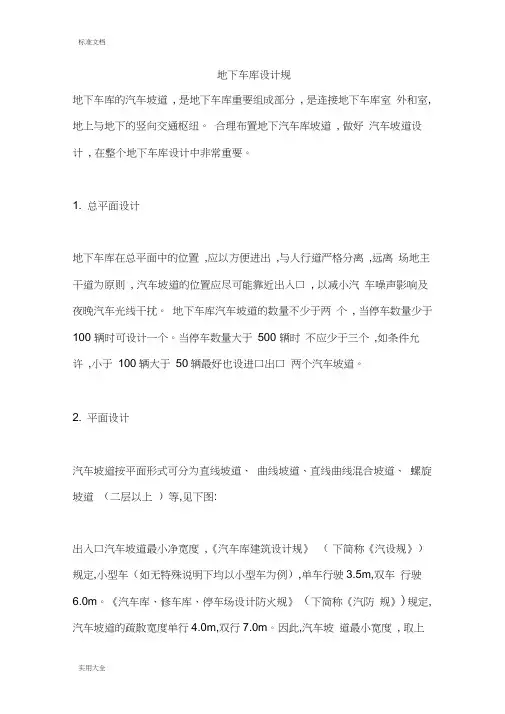

地下停车场车库设计规范地下车库得汽车坡道,就是地下车库重要组成部分，就是连接地下车库室外与室内,地上与地下得竖向交通枢纽.合理布置地下汽车库坡道,做好汽车坡道设计,在整个地下车库设计中非常重要。

１、总平面设计地下车库在总平面中得位置，应以方便进出,与人行道严格分离，远离场地主干道为原则,汽车坡道得位置应尽可能靠近出入口,以减小汽车噪声影响及夜晚汽车光线干扰。

地下车库汽车坡道得数量不少于两个,当停车数量少于１０0辆时可设计一个。

当停车数量大于50０辆时不应少于三个,如条件允许，小于100辆大于50辆最好也设进口出口两个汽车坡道。

2、平面设计汽车坡道按平面形式可分为直线坡道、曲线坡道、直线曲线混合坡道、螺旋坡道（二层以上）等,见下图：出入口汽车坡道最小净宽度，《汽车库建筑设计规范》(下简称《汽设规》）规定，小型车（如无特殊说明下均以小型车为例）,单车行驶3、5m，双车行驶6、0m。

《汽车库、修车库、停车场设计防火规范》（下简称《汽防规》）规定,汽车坡道得疏散宽度单行４、０ｍ，双行7、0m。

因此，汽车坡道最小宽度,取上限，单车道不小于4、0m，双车道约为９、０ｍ为宜。

曲线坡道还应满足小型车转弯半径不小于6、0m得要求.通过计算得知，曲线坡道内径最小约为4、0ｍ，舒适内径约为5、５～６ｍ.平面设计中因曲线坡道对驾车司机视线有影响，所以应尽量多采用直线坡道,少采用曲线坡道。

混合坡道中,直线与曲线相接部分一定要就是相切得关系，不应有折线。

3、剖面设计小型车汽车坡道得最大坡度《汽设规》规定，直线坡道１５％（1：６、67）,曲线坡道12％（１：8、3３).当汽车坡道得纵向坡度大于1０%时，坡道上、下端均应设相当于正常坡道1/2得缓坡。

缓坡直线坡段水平长度不应小于3、６m，曲线坡段水平长度不应小于2、4ｍ,且曲线半径不应小于20ｍ.大于10％得坡道设缓坡，就是为了防止汽车得车头、车尾与车底擦地。

缓坡坡度一定要保证就是与它相连接得正常坡度得1/2（6％～7、5％),而不就是其它值。

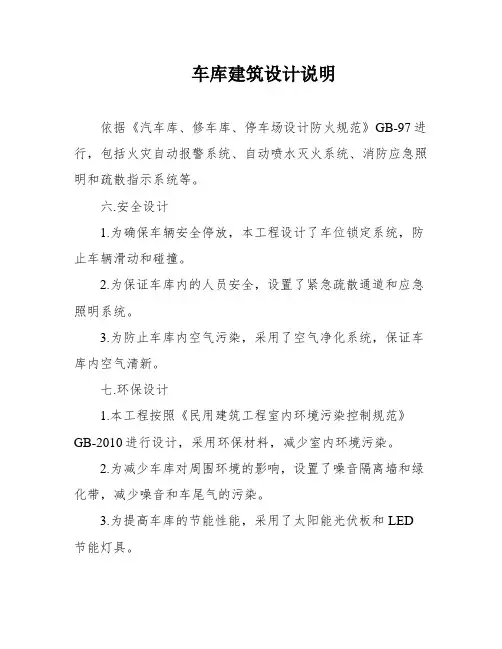

车库建筑设计说明依据《汽车库、修车库、停车场设计防火规范》GB-97进行，包括火灾自动报警系统、自动喷水灭火系统、消防应急照明和疏散指示系统等。

六.安全设计1.为确保车辆安全停放，本工程设计了车位锁定系统，防止车辆滑动和碰撞。

2.为保证车库内的人员安全，设置了紧急疏散通道和应急照明系统。

3.为防止车库内空气污染，采用了空气净化系统，保证车库内空气清新。

七.环保设计1.本工程按照《民用建筑工程室内环境污染控制规范》GB-2010进行设计，采用环保材料，减少室内环境污染。

2.为减少车库对周围环境的影响，设置了噪音隔离墙和绿化带，减少噪音和车尾气的污染。

3.为提高车库的节能性能，采用了太阳能光伏板和LED 节能灯具。

总之，本工程的设计依据完备，工程概况明确，墙体工程细致，设计范围全面，防火、安全、环保设计充分考虑，将为山西兰田传奇项目地下汽车库的建设提供有力保障。

配电室等设备用房的防火门应为甲级，防烟楼梯间的门为乙级，管井检修门为丙级。

所有防火门应向疏散方向开启，并且在关闭后应能从任何一侧手动开启。

双扇防火门还应具有按顺序关闭的功能。

在本工程中，所有内隔墙和砌块墙都应做到板（梁）底并堵严塞紧。

电缆和管道竖（送风排烟除外）安装完毕后，每层楼板处都应现浇不少于80厚钢筋混凝土楼板层层封闭。

穿墙管线待安装完毕后，墙身必须用C20细石混凝土填实补严。

所有室内装修用木材都应先做防火处理。

玻璃幕墙与每层楼板、隔墙处的缝隙应用不燃烧材料严密填实封堵。

防火门必须选用经消防检测部门鉴定的合格产品。

其它消防措施见各专业图纸。

根据本工程岩土工程勘察报告，地下工程防水等级为二级，抗渗等级为P6，采用结构自防水与外防水结合。

外墙外侧及基础底板下应做2.0厚自粘聚合物改性沥青防水卷材（无胎体），遇配电室弱电间时，还需增设2.0厚自粘聚合物改性沥青防水卷材（无胎体）一道，作为一级防水。

地面下外墙外侧四周应回填2:8灰土，最下部宽度不小于500，高至室外地坪处。

地下车库设计规地下车库的汽车坡道, 是地下车库重要组成部分, 是连接地下车库室外和室,地上与地下的竖向交通枢纽。

合理布置地下汽车库坡道, 做好汽车坡道设计, 在整个地下车库设计中非常重要。

1. 总平面设计地下车库在总平面中的位置,应以方便进出,与人行道严格分离,远离场地主干道为原则, 汽车坡道的位置应尽可能靠近出入口, 以减小汽车噪声影响及夜晚汽车光线干扰。

地下车库汽车坡道的数量不少于两个, 当停车数量少于100 辆时可设计一个。

当停车数量大于500 辆时不应少于三个,如条件允许,小于100辆大于50辆最好也设进口出口两个汽车坡道。

2. 平面设计汽车坡道按平面形式可分为直线坡道、曲线坡道、直线曲线混合坡道、螺旋坡道（二层以上）等,见下图:出入口汽车坡道最小净宽度,《汽车库建筑设计规》（下简称《汽设规》）规定,小型车（如无特殊说明下均以小型车为例）,单车行驶3.5m,双车行驶6.0m。

《汽车库、修车库、停车场设计防火规》（下简称《汽防规》)规定,汽车坡道的疏散宽度单行4.0m,双行7.0m。

因此,汽车坡道最小宽度, 取上限, 单车道不小于4.0m, 双车道约为9.0m 为宜。

曲线坡道还应满足小型车转弯半径不小于6.0m的要求。

通过计算得知, 曲线坡道径最小约为4.0m,舒适径约为5.5 ~6m平面设计中因曲线坡道对驾车司机视线有影响, 所以应尽量多采用直线坡道, 少采用曲线坡道。

混合坡道中, 直线和曲线相接部分一定要是相切的关系, 不应有折线。

3. 剖面设计小型车汽车坡道的最大坡度《汽设规》规定, 直线坡道15%(1:6.67), 曲线坡道12%(1:8.33) 。

当汽车坡道的纵向坡度大于10%时, 坡道上、下端均应设相当于正常坡道1/2 的缓坡。

缓坡直线坡段水平长度不应小于3.6m, 曲线坡段水平长度不应小于2.4m, 且曲线半径不应小于20m大于10%勺坡道设缓坡，是为了防止汽车的车头、车尾和车底擦地。

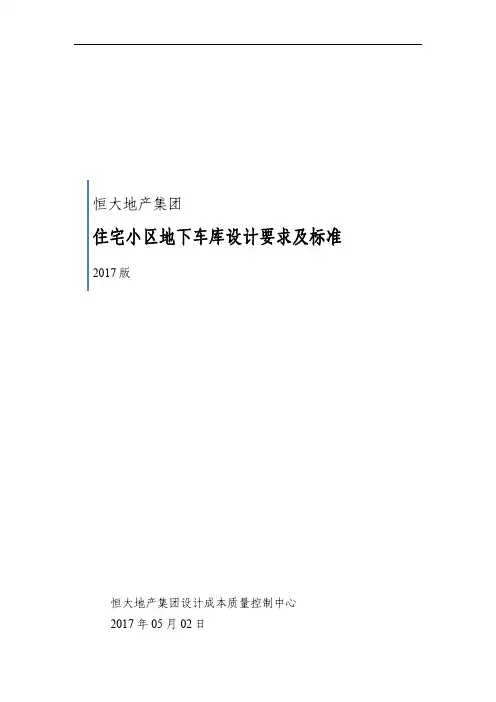

恒大地产集团住宅小区地下车库设计要求及标准2017版恒大地产集团设计成本质量控制中心2017年05月02日编写说明【编制目的】为控制住宅地下车库的建设成本和使用效率，力求项目销售利益最大化、地下车库空间使用效益最大化，特制定本设计要求及标准。
