第三章80868088指令系统机器语言指令由二进制代码组成。

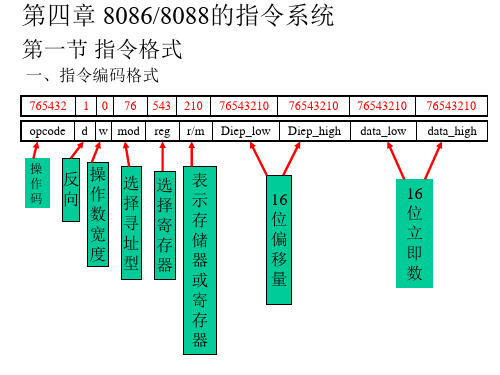

一条指令一般包含操作码（OP ）和操作数两部分，操作码指明指令所完成的操作，操作数指出该指令在执行规定操作时所需的信息。
指令中用于说明操作数（一般指源操作数）所在地址的方式被称为寻址方式。
（8086的寻址方式分两类：数据寻址方式和转移地址的寻址方式）3.2.1数据寻址方式 P51 1.立即寻址：数据是8位或16位，直接放在指令的最后一个（8位）或两个字节（16位）中，这样的数据称为立即数。
MOV AL ，80HADD AX ，0F000HMOV AX ，1234HADD AL ，10H操作码字节AX操作数字节操作码字节操作数（a ）MOV AL , 80H（b ）MOV AX , 1234H图3-2 立即寻址方式指令举例 P522. 寄存器寻址：数据存放在指令规定的寄存器中。
MOV CL ，DL MOV AX ，BX注意：在双操作数指令中源操作数寻址方式和目的操作数寻址方式。
CL DL AXAL AHBL BH （a ）MOV CL , DL （b ）MOV AX , BX图3-3 寄存器寻址方式指令举例 P523. 直接寻址：操作数在存储器中，其16位有效地址，即段内偏移地址在指令码中，占两个字节。
MOV AL ，[1064H] ；设（DS ）=2000HADD AX ，[2000H]代码段操作数偏移地址数据段图3-4 直接寻址方式指令举例 P53操作数数据4. 寄存器间接寻址：操作数在存储器中，其16位有效地址EA 在指令指定的基址寄存器BX 或变址寄存器SI 、DI 中。
BX EA = SIDI 注意：新教材中有BP 【例】 MOV AX ，[SI] MOV [BX] , AL 如果：（DS ）=3000H ，（SI ）=2000H ，（BX ）=1000H,（AL ）=64H注意：默认段地址寄存器为DS 以上为二字节指令；MOV AX,[BP]为三字节指令；实为指令MOV AX ，[BP+0]的简写！图3-5 寄存器间接寻址方式指令举例 P535. 寄存器相对寻址：操作数在存储器中，其效地址是一个8位或16位的位移量与一个基址寄存器或变址寄存器的内容之和。
8086/8088的指令系统5.1.1 8086/8088的寻址方式指令中用以说明操作数所在地址的方法称为寻址方式。
8086/8088的操作数可以放在寄存器、存储器或I/O 接口中，也可以立即数方式放在指令代码中。
在转移类指令中的寻址方式是要寻找转移新地址。
8086/8088 CPU 内部提供的寄存器资源均为16位，而实际的物理地址需要20位，这就给它的寻址方式带来复杂性。
8086/8088 CPU 共有7种寻址方式，它们是立即寻址、直接寻址、寄存器寻址、寄存器间接寻址、寄存器相对寻址、基址变址寻址和相对基址变址寻址。
寻址方式中找到的地址是指令所需的偏移地址（或称有效地址EA ）。
此处仅对今后三种寻址方式加以说明。
1. 寄存器相对寻址操作数在存储单元中，有效地址是一个8位或16位的位移量与一个基址或变址寄存器的内容之和，位移量和寄存器均由指令给出，段地址则依使用寄存器不同而不同。
可表示为2. 基址变址寻址操作数在存储单元中，有效地址是一个基址寄存器和一个变址寄存器的内容之和，可表示为()()()()BX SI EA BP DI ⎡⎤⎡⎤=+⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦段寄存器则根据所使用基址寄存器而定（默认段）。
3. 相对基址变址寻址操作数在存储单元中，有效地址是一个8位或16位的位移量、一个基址寄存器和一个变址寄存器三部分之和，可表示为：()()()()816BX SI EA BP DI ⎡⎤⎡⎤⎡⎤=++⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦位偏移量位偏移量 段寄存器为DS(对BX 而言)或SS(对BP 而言)。
学习指令系统除弄清楚每类指令的作用外，懂得了寻址方式有利于掌握指令系统。
()()()()816BX BP EA SI DI ⎡⎤⎢⎥⎡⎤⎢⎥=+⎢⎥⎢⎥⎣⎦⎢⎥⎢⎥⎣⎦位偏移量位偏移量5.1.2 数据传送指令数据传送指令用于实现寄存器阵列间、存储器、累加器、I/O接口之间数据的传递。
可按字节或字进行数据传送。
8086/8088指令系统一、数据传送指令1.通用数据传送指令MOV（Move）传送PUSH（Push onto the stack）进栈POP（Pop from the stack）出栈XCHG（Exchange）交换.MOV指令格式为: MOV DST,SRC执行的操作:(DST)<-(SRC).PUSH进栈指令格式为:PUSH SRC执行的操作:(SP)<-(SP)-2((SP)+1,(SP))<-(SRC).POP出栈指令格式为:POP DST执行的操作:(DST)<-((SP+1),(SP))(SP)<-(SP)+2.XCHG 交换指令格式为:XCHG OPR1,OPR2执行的操作:(OPR1)<-->(OPR2)2.累加器专用传送指令IN(Input) 输入OUT(Output) 输出XLA T(Translate) 换码这组指令只限于使用累加器AX或AL传送信息. .IN 输入指令长格式为: IN AL,PORT(字节)IN AX,PORT(字)执行的操作: (AL)<-(PORT)(字节)(AX)<-(PORT+1,PORT)(字)短格式为: IN AL,DX(字节)IN AX,DX(字)执行的操作: AL<-((DX))(字节)AX<-((DX)+1,DX)(字).OUT 输出指令长格式为: OUT PORT,AL(字节)OUT PORT,AX(字)执行的操作: (PORT)<-(AL)(字节)(PORT+1,PORT)<-(AX)(字)短格式为: OUT DX,AL(字节)OUT DX,AX(字)执行的操作: ((DX))<-(AL)(字节)((DX)+1,(DX))<-AX(字)在IBM-PC机里,外部设备最多可有65536个I/O端口,端口(即外设的端口地址)为0000~FFFFH.其中前256个端口(0~FFH)可以直接在指令中指定,这就是长格式中的PORT,此时机器指令用二个字节表示,第二个字节就是端口号.所以用长格式时可以在指定中直接指定端口号,但只限于前256个端口.当端口号>=256时,只能使用短格式,此时,必须先把端口号放到DX寄存器中(端口号可以从0000到0FFFFH),然后再用IN或OUT指令来传送信息..XLA T 换码指令格式为: XLA T OPR或: XLA T执行的操作:(AL)<-((BX)+(AL))3.有效地址送寄存器指令LEA(Load effective address)有效地址送寄存器LDS(Load DS with Pointer)指针送寄存器和DSLES(Load ES with Pointer)指针送寄存器和ES.LEA有效地址送寄存器格式为: LEA REG,SRC执行的操作:(REG)<-SRC指令把源操作数的有效地址送到指定的寄存器中..LDS 指针送寄存器和DS指令格式为: LDS REG,SRC执行的操作:(REG)<-(SRC)(DS)<-(SRC+2)把源操作数指定的4个相继字节送到由指令指定的寄存器及DS寄存器中.该指令常指定SI寄存器..LES 指针送寄存器和ES指令格式为: LES REG,SRC执行的操作: (REG)<-(SRC)(ES)<-(SRC+2)把源操作数指定的4个相继字节送到由指令指定的寄存器及ES寄存器中.该指令常指定DI寄存器.4.标志寄存器传送指令LAHF(Load AH with flags)标志送AHSAHF(store AH into flags)AH送标志寄存器PUSHF(push the flags) 标志进栈POPF(pop the flags) 标志出栈.LAHF 标志送AH格式为: LAHF执行的操作:(AH)<-(PWS的低字节).SAHF AH送标志寄存器格式为: SAHF执行的操作:(PWS的低字节)<-(AH).PUSHF 标志进栈格式为: PUSHF执行的操作:(SP)<-(SP)-2((SP)+1,(SP))<-(PSW).POPF 标志出栈格式为: POPF执行的操作:(PWS)<-((SP)+1,(SP))(SP)<-(SP+2)二、算术指令1.加法指令ADD(add)加法ADC(add with carry)带进位加法INC(increment)加1.ADD 加法指令格式: ADD DST,SRC执行的操作:(DST)<-(SRC)+(DST).ADC 带进位加法指令格式: ADC DST,SRC执行的操作:(DST)<-(SRC)+(DST)+CF .ADD 加1指令格式: INC OPR执行的操作:(OPR)<-(OPR)+12.减法指令SUB(subtract)减法SBB(subtract with borrow)带借位减法DEC(Decrement)减1NEG(Negate)求补CMP(Compare)比较.SUB 减法指令格式: SUB DST,SRC执行的操作:(DST)<-(DST)-(SRC).SBB 带借位减法指令格式: SBB DST,SRC执行的操作:(DST)<-(DST)-(SRC)-CF .DEC 减1指令格式: DEC OPR执行的操作:(OPR)<-(OPR)-1.NEG 求补指令格式: NEG OPR执行的操作:(OPR)<- -(OPR).CMP 比较指令格式: CMP OPR1,OPR2执行的操作:(OPR1)-(OPR2)该指令与SUB指令一样执行减法操作,但不保存结果,只是根据结果设置条件标志西半球.3.乘法指令MUL(Unsigned Multiple)无符号数乘法IMUL(Signed Multiple)带符号数乘法.MUL 无符号数乘法指令格式: MUL SRC执行的操作:字节操作数:(AX)<-(AL)*(SRC)字操作数:(DX,AX)<-(AX)*(SRC).IMUL 带符号数乘法指令格式: IMUL SRC执行的操作:与MUL相同,但必须是带符号数,而MUL是无符号数.4.除法指令DIV(Unsigned divide)无符号数除法IDIV(Signed divide)带符号数除法CBW(Convert byte to word)字节转换为字CWD(Contert word to double word)字转换为双字.DIV 无符号数除法指令格式: DIV SRC执行的操作:字节操作:(AL)<-(AX)/(SRC)的商(AH)<-(AX)/(SRC)的余数字操作: (AX)<-(DX,AX)/(SRC)的商(AX)<-(DX,AX)/(SRC)的余数.IDIV 带符号数除法指令格式: DIV SRC执行的操作:与DIV相同,但操作数必须是带符号数,商和余数也均为带符号数,且余数的符号与被除数的符号相同..CBW 字节转换为字指令格式: CBW执行的操作:AL的内容符号扩展到AH.即如果(AL)的最高有效位为0,则(AH)=00;如(AL)的最高有效位为1,则(AH)=0FFH.CWD 字转换为双字指令格式: CWD执行的操作:AX的内容符号扩展到DX.即如(AX)的最高有效位为0,则(DX)=0;否则(DX)=0FFFFH.这两条指令都不影响条件码.三、逻辑指令1.逻辑运算指令AND(and) 逻辑与OR(or) 逻辑或NOT(not) 逻辑非XOR(exclusive or)异或TEST(test) 测试.AND 逻辑与指令格式: AND DST,SRC执行的操作:(DST)<-(DST)^(SRC).OR 逻辑或指令格式: OR DST,SRC执行的操作:(DST)<-(DST)V(SRC).NOT 逻辑非指令格式: NOT OPR执行的操作:(OPR)<-(OPR).XOR 异或指令格式: XOR DST,SRC执行的操作:(DST)<-(DST)V(SRC).TEST 测试指令格式: TEST OPR1,OPR2执行的操作:(DST)^(SRC)两个操作数相与的结果不保存,只根据其特征置条件码2.移位指令SHL(shift logical left) 逻辑左移SAL(shift arithmetic left) 算术左移SHR(shift logical right) 逻辑右移SAR(shift arithmetic right) 算术右移ROL(Rotate left) 循环左移ROR(Rotate right) 循环右移RCL(Rotate left through carry) 带进位循环左移RCR(Rotate right through carry) 带进位循环右移格式: SHL OPR,CNT(其余的类似)其中OPR可以是除立即数以外的任何寻址方式.移位次数由CNT决定,CNT可以是1或CL.循环移位指令可以改变操作数中所有位的位置;移位指令则常常用来做乘以2除以2操作.其中算术移位指令适用于带符号数运算,SAL用来乘2,SAR用来除以2;而逻辑移位指令则用来无符号数运算,SHL用来乘2,SHR用来除以2.四、串处理指令1.与REP相配合工作的MOVS,STOS和LODS指令.REP重复串操作直到(CX)=0为上格式: REP string primitive其中String Primitive可为MOVS,LODS或STOS指令执行的操作:1)如(CX)=0则退出REP,否则往下执行.2)(CX)<-(CX)-13)执行其中的串操作4)重复1)~3).MOVS 串传送指令格式:可有三种MOVS DST,SRCMOVSB(字节)MOVSW(字)其中第二、三种格式明确地注明是传送字节或字，第一种格式则应在操作数中表明是字还是字节操作，例如：MOVS ES:BYTE PTR[DI],DS:[SI]执行的操作:1)((DI))<-((SI))2)字节操作:(SI)<-(SI)+(或-)1,(DI)<-(DI)+(或-)1当方向标志DF=0时用+,当方向标志DF=1时用-3)字操作:(SI)<-(SI)+(或-)2,(DI)<-(DI)+(或-)2当方向标志DF=0时用+,当方向标志DF=1时用-该指令不影响条件码..CLD(Clear direction flag)该指令使DF=0,在执行串操作指令时可使地址自动增量;.STD(Set direction flag)该指令使DF=1,在执行串操作指令时可使地址自动减量..STOS 存入串指令格式: STOS DSTSTOSB(字节)STOSW(字)执行的操作:字节操作:((DI))<-(AL),(DI)<-(DI)+-1字操作: ((DI))<-(AX),(DI)<-(DI)+-2该指令把AL或AX的内容存入由(DI)指定的附加段的某单元中,并根据DF的值及数据类型修改DI的内容,当它与REP联用时,可把AL或AX的内容存入一个长度为(CX)的缓冲区中. .LODS 从串取指令格式: LODS SRCLODSBLODSW执行的操作:字节操作:(AL)<-((SI)),(SI)<-(SI)+-1字操作: (AX)<-((SI)),(SI)<-(SI)+-2该指令把由(SI)指定的数据段中某单元的内容送到AL或AX中,并根据方向标志及数据类型修改SI的内容.指令允许使用段跨越前缀来指定非数据段的存储区.该指令也不影响条件码.一般说来,该指令不和REP联用.有时缓冲区中的一串字符需要逐次取出来测试时,可使用本指令.2.与REPE/REPZ和REPNZ/REPNE联合工作的CMPS和SCAS指令.REPE/REPZ 当相等/为零时重复串操作格式: REPE(或REPZ) String Primitive其中String Primitive可为CMPS或SCAS指令.执行的操作:1)如(CX)=0或ZF=0(即某次比较的结果两个操作数不等)时退出,否则往下执行2)(CX)<-(CX)-13)执行其后的串指令4)重复1)~3).REPNE/REPNZ 当不相等/不为零时重复串操作格式: REPNE(或REPNZ) String Primitive其中String Primitive可为CMPS或SCAS指令执行的操作:除退出条件(CX=0)或ZF=1外,其他操作与REPE完全相同..CMPS 串比较指令格式: CMP SRC,DSTCMPSBCMPSW执行的操作:1)((SI))-((DI))2)字节操作:(SI)<-(SI)+-1,(DI)<-(DI)+-1字操作: (SI)<-(SI)+-2,(DI)<-(DI)+-2指令把由(SI)指向的数据段中的一个字(或字节)与由(DI)指向的附加段中的一个字(或字节)相减,但不保存结果,只根据结果设置条件码,指令的其它特性和MOVS指令的规定相同..SCAS 串扫描指令格式: SCAS DSTSCASBSCASW执行的操作:字节操作:(AL)-((DI)),(DI)<-(DI)+-1字操作: (AL)-((DI)),(DI)<-(DI)+-2该指令把AL(或AX)的内容与由(DI)指定的在附加段中的一个字节(或字)进行比较,并不保存结果,只根据结果置条件码.指令的其他特性和MOVS的规定相同.五、控制转移指令1.无条件转移指令.JMP(jmp) 跳转指令1)段内直接短转移格式:JMP SHORT OPR执行的操作:(IP)<-(IP)+8位位移量2)段内直接近转移格式:JMP NEAR PTR OPR执行的操作:(IP)<-(IP)+16位位移量3)段内间接转移格式:JMP WORD PTR OPR执行的操作:(IP)<-(EA)4)段间直接(远)转移格式:JMP FAR PTR OPR执行的操作:(IP)<-OPR的段内偏移地址(CS)<-OPR所在段的段地址5)段间间接转移格式:JMP DWORD PTR OPR执行的操作:(IP)<-(EA)(CS)<-(EA+2)2.条件转移指令1)根据单个条件标志的设置情况转移.JZ(或JE)(Jump if zero,or equal) 结果为零(或相等)则转移格式:JE(或JZ) OPR测试条件:ZF=1.JNZ(或JNE)(Jump if not zero,or not equal) 结果不为零(或不相等)则转移格式:JNZ(或JNE) OPR测试条件:ZF=0.JS(Jump if sign) 结果为负则转移格式: JS OPR测试条件:SF=1.JNS(Jump if not sign) 结果为正则转移格式:JNS OPR测试条件:SF=0.JO(Jump if overflow) 溢出则转移格式: JO OPR测试条件:OF=1.JNO(Jump if not overflow) 不溢出则转移格式: JNO OPR测试条件:OF=0.JP(或JPE)(Jump if parity,or parity even) 奇偶位为1则转移格式: JP OPR测试条件:PF=1.JNP(或JPO)(Jump if not parity,or parity odd) 奇偶位为0则转移格式: JNP(或JPO) OPR测试条件:PF=0.JB(或JNAE,JC)(Jump if below,or not above or equal,or carry) 低于,或者不高于或等于,或进位位为1则转移格式:JB(或JNAE,JC) OPR测试条件:CF=1.JNB(或JAE,JNC)(Jump if not below,or above or equal,or not carry) 不低于,或者高于或者等于,或进位位为0则转移格式:JNB(或JAE,JNC) OPR测试条件:CF=02)比较两个无符号数,并根据比较的结果转移.JB(或JNAE,JC)格式:同上.JNB(或JAE,JNC)格式:同上.JBE(或JNA)(Jump if below or equal,or not above) 低于或等于,或不高于则转移格式:JBE(或JNA) OPR测试条件:CFVZF=1.JNBE(或JA)(Jump if not below or equal,or above) 不低于或等于,或者高于则转移格式:JNBE(或JA) OPR测试条件:CFVZF=03)比较两个带符号数,并根据比较的结果转移.JL(或LNGE)(Jump if less,or not greater or equal) 小于,或者不大于或者等于则转移格式:JL(或JNGE) OPR测试条件:SFVOF=1.JNL(或JGE)(Jump if not less,or greater or equal)不小于,或者大于或者等于则转移格式:JNL(或JGE) OPR测试条件:SFVOF=0.JLE(或JNG)(Jump if less or equal,or not greater) 小于或等于,或者不大于则转移格式:JLE(或JNG) OPR测试条件:(SFVOF)VZF=1.JNLE(或JG)(Jump if not less or equal,or greater) 不小于或等于,或者大于则转移格式:JNLE(或JG) OPR测试条件:(SFVOF)VZF=04)测试CX的值为0则转移指令.JCXZ(Jump if CX register is zero) CX寄存器的内容为零则转移格式:JCXZ OPR测试条件:(CX)=0注:条件转移全为8位短跳!3.循环指令.LOOP 循环指令格式: LOOP OPR测试条件:(CX)<>0.LOOPZ/LOOPE 当为零或相等时循环指令格式: LOOPZ(或LOOPE) OPR测试条件:(CX)<>0且ZF=1.LOOPNZ/LOOPNE 当不为零或不相等时循环指令格式: LOOPNZ(或LOOPNE) OPR测试条件:(CX)<>0且ZF=0这三条指令的步骤是:1)(CX)<-(CX)-12)检查是否满足测试条件,如满足则(IP)<-(IP)+D8的符号扩充.4.子程序.CALL调用指令.RET返回指令5.中断.INT指令格式: INT TYPE或INT执行的操作:(SP)<-(SP)-2((SP)+1,(SP))<-(PSW)(SP)<-(SP)-2((SP)+1,(SP))<-(CS)(SP)<-(SP)-2((SP)+1,(SP))<-(IP)(IP)<-(TYPE*4)(CS)<-(TYPE*4+2).INTO 若溢出则中断执行的操作:若OF=1则:(SP)<-(SP)-2((SP)+1,(SP))<-(PSW)(SP)<-(SP)-2((SP)+1,(SP))<-(CS)(SP)<-(SP)-2((SP)+1,(SP))<-(IP)(IP)<-(10H)(CS)<-(12H).IRET 从中断返回指令格式: IRET执行的操作:(IP)<-((SP)+1,(SP))(SP)<-(SP)+2(CS)<-((SP)+1,(SP))(SP)<-(SP)+2(PSW)<-((SP)+1,(SP))(SP)<-(SP)+2六、处理机控制指令1.标志处理指令.CLC进位位置0指令(Clear carry)CF<-0.CMC进位位求反指令(Complement carry)CF<-CF .STC进位位置1指令(Set carry)CF<-1.CLD方向标志置0指令(Clear direction)DF<-0.STD方向标志置1指令(Set direction)DF<-1.CLI中断标志置0指令(Clear interrupt)IF<-0.STI中断标志置1指令(Set interrupt)IF<-02.其他处理机控制指令NOP(No Opreation) 无操作HLT(Halt) 停机WAIT(Wait) 等待ESC(Escape) 换码LOCK(Lock) 封锁这些指令可以控制处理机状态.这们都不影响条件码..NOP 无操作指令该指令不执行任何操作,其机器码占有一个字节,在调试程序时往往用这条指令占有一定的存储单元,以便在正式运行时用其他指令取代..HLT停机指令该指令可使机器暂停工作,使处理机处于停机状态以便等待一次外部中断到来,中断结束后可继续执行下面的程序..W AIT等待指令该指令使处理机处于空转状态,它也可以用来等待外部中断的发生,但中断结束后仍返回WAIT指令继续德行..ESC换码指令格式ESC mem其中mem指出一个存储单元,ESC指令把该存储单元的内容送到数据总线去.当然ESC指令不允许使用立即数和寄存器寻址方式.这条指令在使用协处理机(Coprocessor)执行某些操作时,可从存储器指得指令或操作数.协处理机(如8087)则是为了提高速度而可以选配的硬件. .LOCK封锁指令该指令是一种前缀,它可与其他指令联合,用来维持总线的锁存信号直到与其联合的指令执行完为止.当CPU与其他处理机协同工作时,该指令可避免破坏有用信息.。
