Dt3(6,9)73蝶阀厂家-上海嘉德阀门

基本介绍
角行程：0~90°角行程，用于控制球阀、旋塞阀、蝶阀和百叶阀之类的角行程阀门;
角行程电动执行器的作用是接收调节器或其它仪表送来的0~10，4~20毫安或1~5伏电压的标准值流电信号，经执行器后变成位移推力或转角力矩，以操作开关、阀门等，完成自动调节的任务。

这两种执行器以前都是由伺服放大器与执行机构两大部分组成的。

现在有机电一体智能化的结构，它们的结构、工作原理和使用方法都是相似的，区别仅在于，一个输出位移(推力)，一个输出转角(力矩)。

一、角行程执行器的输出扭力
阀门启闭所需的扭力决定着电动执行器选择多大的输出扭力，一般由使用者提出或阀门厂家自行选配，做为执行器厂家只对执行器的输出扭力负责，阀门正常启闭所需的扭力由阀门口径大小、工作压力等因素决定，但因阀门厂家加工精度、装配工艺有所区别，所以不同厂家生产的同规格阀门所需扭力也有所区别，即使是同个阀门厂家生产的同规格阀门扭力也有所差别，当选型时执行器的扭力选择太小就会造成无法正常启闭阀门，因此电动执行器必需选择一个合理的扭力范围。

二、根据所选电动执行器确定电气参数
因不同角行程执行器厂家的电气参数有所差别，所以设计选型时一般都需确定其电气参数，主要有电机功率、额定电流、二次控制回路电压等，往往在这方面的疏忽，结果控制系统与电动执行器参数不匹配造成工作时空开跳闸、保险丝熔断、热过载继电器保护起跳等故障现像。

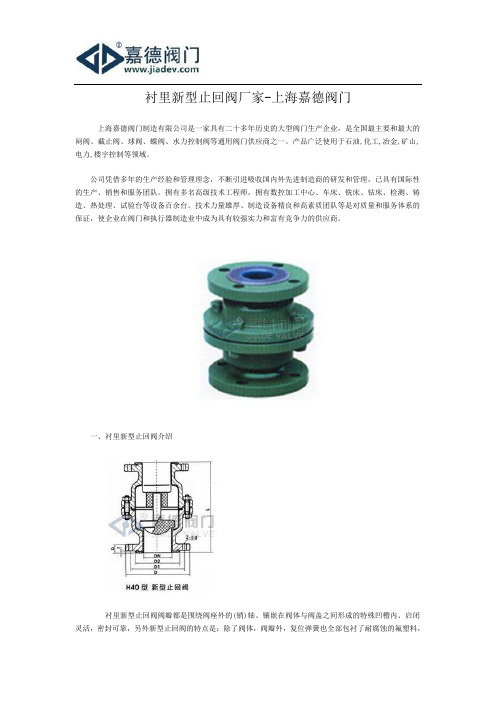

衬里新型止回阀厂家-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

一、衬里新型止回阀介绍衬里新型止回阀阀瓣都是围绕阀座外的(销)轴、镶嵌在阀体与阀盖之间形成的特殊凹槽内、启闭灵活，密封可靠，另外新型止回阀的特点是：除了阀体，阀瓣外，复位弹簧也全部包衬了耐腐蚀的氟塑料，H44N 旋启式止回阀设计合理的弹簧，使阀瓣在低压区内也能产生足够的密封比压，保证阀门在低压力区密封的可靠性。

二、衬里新型止回阀设计规范遵循GB/T 13932，GB12235，GB12236，API 6D 标准。

法兰连接止回阀设计与制造符合中国国家标准 基本结构形式：升降立式。

（新型）主要零部件除阀瓣为整体F3或F46外其它材料见表A15 公称压力：DN0.6~1.0（MPa ） 公称通径：DN25~150（mm ） 公称型号：H40F3 H40F46三、衬里新型止回阀主要零部件材料表遵循规范 DTANDARD 设计与制造 GB 商12224结构长度 Q/DFL-03-99（企业标准） 法兰尺寸 JB78/JB79（GB HG Sh ） 压力试验 GB/T 13927 标志 GB 12220 供货GB/T 12252四、衬里新型止回阀主要连接尺寸及重量 公称通径标准值参考值 DN （mm ）NPS（inch ） L D D1D2fbZ-ΦdBW （kg ）PN0.6（MPa ） 25 1 152 100 75 60 2 14 4-Φ12 135 6 40 1 1/2 178 130 100 80 3 16 4-Φ14 170 10 50 2 178 140 110 90 3 16 4-Φ14 190 14 65 2 1/2 190 160 130 100 3 16 4-Φ14 210 18 80 3 203 185 150 125 3 18 4-Φ18 235 21 100 4 267 205 170 145 3 18 4-Φ18 300 40 150 63942602252003208-Φ1844090公称通径标准值参考值DN （mm ）NPS（inch ） L D D1D2fbZ-ΦdBW （kg ）PN1.0（MPa ）25 1 152 115 85 65 2 16 4-Φ14 135 6.8 40 1 1/2 178 145 110 85 3 18 4-Φ18 170 11.5 50 2 178 160 125 100 3 20 4-Φ8 190 15 65 2 1/2 190 180 145 120 3 20 4-Φ18 210 20 80 3 203 195 160 135 3 22 4-Φ18 235 23 100 4 267 215 180 155 3 22 8-Φ18 300 44 150 6 394 280 240 210 3 24 8-Φ23 440 95。

自力式调节阀价格-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的 闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山, 电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性 的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸 造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的 保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

一、ZZY 自力式调节阀简介ZZY 自力式调节阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两 端的压差和流量，使阀前（或阀后）压力稳定。

具有动作灵敏，密封性好，压力设定点波动小等优点，广 泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。

本杠杆式蒸汽减压阀产品作用型式有减 压用阀后压力调节（B 型）和泄压用阀前压力调节（K 型）。

压力分段调节从 15~250KPa。

可按需要组合 满足用户工况要求。

二、ZZY 自力式调节阀标准规格阀体型式：直通铸造球型阀体 阀芯型式：快开型阀芯 公称通径：DN20 ~300 NPS3/4〞~12〞 公称压力：PN16 ~64 CLASS 150LB ~300LB 连接方式：法兰 FF、RF、RTJ、等. 阀盖形式：螺栓压紧式 填 料：V 型聚四氟乙烯 密 封 垫：金属夹石墨密封 执行机构：薄膜自力式、活塞式自力式、 表面涂漆：绿色 丙稀酸聚胺酯磁漆三、ZZY 自力式调节阀型号编制-作 -公称压力 阀体材质 用方 式 C=WCB LC=LCB PN16=16 CL150LB=150 LB P=CF8 PL=CF3 B:阀 后压 力控 制 无： 不带 C： 带 冷凝 器 15~50 40~80 60~140 120~220 160~220 200~260 240~300 280~350 330~400 380~450 480~560 540~620 600~700 680~800 780~900 880~1000 950~1500 1000~2500 DN50= DN50 NPS2〞 =NPS2〞ZZY结构 形式 P:单-冷 凝器-压力调节范围(KPa)-公称通 径Z系 列自 力式 调节 阀座自力 式调节 阀 M:套 筒自力 立式调 节阀R=CF8M K:阀 RL=CF3M 前压 D=特殊材 力控 质 制如： 单座自力式调节阀， 公称压力 PN16， WCB 材质， 阀后调压， 不带冷凝器， 压力范围 120-220KPa, 口径 DN50 型号为：ZZYP-16C-B-120~220-DN50四、ZZY 自力式调节阀性能及选用参数表公称通径 （DN） 额定流量 系数（KV） 额定行程 （mm） 3 2 2 0 10 6 5 7 5 20 12 5 30 0 40 20 0 76 0 5020 7 825 1140 3050 48 1480 120100 190 25150 480250 1100 60300 175 0 70公称压力 PN 16、40、64 CLASS150LB~300LB 压力调节 范围 15~50 40~80 60~140 120~220 160~220 200~260 240~300 280~350 330~400 380~450 480~560 540~620（Kpa）600~700 680~800 780~900 880~1000 950~1500 1000~2500 *控制压力尽量选择在调节范围中间值附件。

金属密封柱塞式闸阀-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

一、金属密封柱塞式闸阀介绍金属密封柱塞式闸阀采用国标闸阀尺寸设计的非金属密封法兰连接腰鼓形柱塞闸阀和金属密封法兰连接腰鼓形柱塞式闸阀的手轮操作机构有两种形式，一种如图六、图八所示，另一种新形式如图七所示，即手轮只转动而不做上、下运动而阀杆只做上下运动而不转动。

当自力式阀门全开时阀杆伸长至最高点，但还是在保护套内。

二、金属密封柱塞式闸阀主要连接、结构尺寸DN(m m)尺寸（mm）UZ41H-16C（Y、P、R）15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400L 130 150 160 180 240 250 265 280 300 325 350 400 450 500 550 600 W 100 100 120 140 160 180 200 240 270 310 340 400 520 640 760 900 D 95 105 115 135 145 160 180 195 215 245 280 335 405 460 520 580 K 65 75 85 100 110 125 145 160 180 210 240 295 355 410 470 525 D1 45 55 65 78 85 100 120 135 155 185 210 265 320 375 435 485 t 14 14 14 16 16 16 18 20 20 22 24 26 30 30 34 36n-φ4-144-144-144-184-184-184-188-188-188-188-238-2312-2312-2516-2516-3DN(m m)尺寸（mm）UZ41H-25C（Y、P、R）15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400L 130 150 160 180 240 250 265 280 300 325 350 400 450 500 550 600 W 100 100 120 140 160 180 200 240 280 310 340 400 520 640 760 900 D 95 105 115 135 145 160 180 195 230 270 300 360 425 485 550 610 K 65 75 85 100 110 125 145 160 190 220 250 310 370 430 490 550 D1 45 55 65 78 85 100 120 135 160 188 218 278 332 390 448 505 t 16 16 16 18 18 20 22 22 24 28 30 34 36 40 44 48n-φ4-144-144-144-184-184-188-188-188-238-258-2512-2512-316-316-3416-34DN(m m)尺寸（mm）UZ41H-40C（Y、P、R）15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400L 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600 W 100 100 120 140 160 180 200 240 280 310 340 400 520 640 760 900 D 95 105 115 135 145 160 180 195 230 270 300 375 445 510 570 655 K 65 75 85 100 110 125 145 160 190 220 250 320 385 450 510 585 D1 45 55 65 78 85 100 120 135 160 188 218 282 345 408 465 535 t 16 16 16 18 18 20 22 22 24 28 30 38 42 46 52 58n-φ4-144-144-144-184-184-188-188-188-128-268-2612-312-3316-3316-3616-39DN(mm) 尺寸（mm）UZ41H-64C（Y、R、P）50 65 80 100 125 150 200L 250 280 310 350 400 450 550 W 200 240 280 310 340 400 520 D 175 200 210 250 295 340 405 K 135 160 170 200 240 280 345 D1 105 130 140 168 202 240 300 t 26 28 30 32 36 38 44n-φ4-23 8-23 8-23 8-25 8-30 8-34 12-34DN(mm) 尺寸（mm）UZ41H-100C（Y、R、P）50 65 80 100 125 150 200L 250 280 310 350 400 450 550 W 200 240 280 310 340 400 520 D 195 220 230 285 310 350 430 K 145 170 180 210 250 290 360 D1 112 138 148 172 210 250 312 t 28 32 34 38 42 40 54n-φ4-25 8-25 8-23 8-30 8-34 12-34 12-41 三、金属密封柱塞式闸阀主要连接、结构尺寸采用国标闸阀尺寸设计的非金属密封法兰连接腰鼓形柱塞闸阀和金属密封法兰连接腰鼓形柱塞闸阀的手轮操作机构有两种形式，一种如图六、图八所示，另一种新形式如图七所示，即手轮只转动而不做上、下运动而阀杆只做上下运动而不转动。

D341封蝶阀价格-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

、D341涡轮法兰式软密封蝶阀介绍一、D341涡轮法兰式软密封蝶阀的工作原理涡轮法兰式软密封蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。

蝶阀的蝶板安装于管道的直径方向。

在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为90度之间，旋转到90往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。

蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。

蝶阀有弹密封和金属的密封两种密封型式。

弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。

金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。

如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。

蝶阀的结构原理尤其适合制作大口径阀门。

蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。

常用的蝶阀有对夹式蝶阀、法兰式蝶阀、对焊式蝶阀三种。

对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间；法兰式蝶阀是不锈钢手动阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上；对焊式蝶阀的两端面与管道焊接连接。

电动阀门哪家是专业生产的
问：电动阀门哪家是专业生产的？
答：阀门是阀门，电动头是电动头，都有专业的厂家一般阀门厂家都不产电动头，一般的阀门都可以装电动头，所以专业电动阀门生产商都是比较有实力的！
电动阀简单地说就是用电动执行器.控制阀门,从而实现阀门的开和关。

其可分为上下两部分，上半部分为电动执行器，下半部分为阀门。

优点：对液体介质和大管径气体效果好，不受气候影响。

不受空压气的压力影响。

缺点：成本高、在潮湿环境不好。

日常电动阀门维护保养
1、电动阀门应存干燥通风的室内，通路两端须堵塞。

2、长期存放的电动阀门应定期检查，清除污物，并在加工面上涂防锈油。

3、安装后，应定期进行检查，主要检查项目：
(1)密封面磨损情况。

(2)阀杆和阀杆螺母的梯形螺纹磨损情况。

(3)填料是否过时失效，如有损坏应及时更换。

(4)电动阀门检修装配后，应进行密封性能试验。

运行中的电动阀门，各种阀件应齐全、完好。

法兰螺纹和支架上的螺栓不可缺少，螺纹应完好无损，不允许有松动现象。

手轮上的紧固螺母，如发现松动应及时拧紧，以免磨损连接处或丢失手轮和铭牌。

手轮如有丢失，不允许用活扳手代替，应及时配齐。

填料压盖不允许歪斜或无预紧间隙。

对容易受到雨雪、灰尘、风沙等污物沾染的环境中的电动阀门，其阀杆要安装保护罩。

电动阀门上的标尺应保持完整、准确、清晰。

电动阀门的铅封、盖帽、气动附件等应齐全完好。

保温夹套应无凹陷、裂纹。

不允许在运行中的电动阀门上敲打、站人或支承重物;特别是非金属电动阀门和铸铁电动阀门，更要禁止。

电动调节阀价格-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

一、ZDSF（H）型直行程分流、合流电动调节阀介绍直行程分流、合流电动调节阀由三通分流，合流阀门配用德国进口PS系列直行程电动执行机构组成。

电动执行机构内有伺服系统，无需另配伺服放大器，有输入控制信号（4－20mADC或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节，采用平衡式阀塞结构，气动衬氟调节阀具有阀塞稳定性好、不易产生震动、噪声低、允许使用压差大，连线简单等特点，广泛用于流量系数大，泄漏量要求比较严的电力、冶金、石油、化工、环保等行业的工业自动控制系统中。

形式：三通双座铸造阀公称通径：25－300mm公称压力：PM1.6 4.0 6.4MPa连接形式：法兰式按JB78－59 JB79－59材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti二、ZDSF（H）型直行程分流、合流电动调节阀上阀盖常温型：-20℃－+200℃散热型：-40℃－+450℃压盖形式：螺栓压紧式填料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管三、ZDSF（H）型直行程分流、合流电动调节阀阀内组件阀芯形式：双导向双座套筒型阀芯流量特性：等百分比特性，线性特性和快开特性材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti四、ZDSF（H）型直行程分流、合流电动调节阀执行机构类型：可选PS、3810、ZAZ型（DN100以内）、DKZ型（DN100以上）系列电子式直行程执行机构。

美标承插焊式卡套旋塞阀-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的 闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山, 电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性 的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸 造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的 保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

美标承插焊式卡套旋塞阀介绍一、美标承插焊式卡套旋塞阀产品概述 上海嘉德阀门制造有限公司专业生产美标承插焊式卡套旋塞阀系列的旋塞阀产品生产厂家,包括美标承插 焊卡套旋塞阀的生产与承插式卡套旋塞阀的销售。

旋塞阀的结构简单，开关迅速，流体阻力小，角行程操作快。

在事故等紧急状态下，能快速连通或切断管路。

与闸阀、截止阀相比，操作更灵活，开关更迅速。

二通旋塞阀是用带通孔的塞体作为启闭件，塞体随阀杆转动，以实现启闭动作。

二、美标承插焊式卡套旋塞阀应用范围 美标承插焊卡套旋塞阀适用于公称压力 CLASS150～CLASS600LB，工作温度为-29℃～180℃的石油、化 工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

三、美标承插焊式卡套旋塞阀结构特点 1、产品结构合理、密封可靠、性能优良、造型美观。

2、承插焊卡套旋塞阀的密封性是通过卡套四周的密封面来实现的。

独特的 360° 金属唇边保护固定卡套。

3、不锈钢手动阀门没有空腔给介质积聚。

4、金属唇边在旋塞转时提供自洁的作用，适合于粘稠和易结垢的工况。

5、双向流动，使用安装更方便。

6、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

角式截止阀厂家-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

、一、角式截止阀概述角式截止阀启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。

阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。

纹管截止阀只适用于全开和全关，不允许作调节和节流。

API截止阀只许介质单向流动，安装时有方向性。

它的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。

二、角式截止阀介绍角式截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。

当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。

从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。

同时，在介质作用下，这种形式的阀门也较严密。

我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。

三、角式截止阀开启角式截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。

所以截止阀的全开位置，应由阀瓣的行程来决定。

DD973电动对夹式硬密封蝶阀价格-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

DD973电动对夹式多层次金属硬密封蝶阀介绍一、DD973电动对夹式多层次金属硬密封蝶阀主要技术参数公称通径DN 50～1200公称压力PN 0.6 1.0 1.6 2.5 4.0试验压力强度实验0.9 1.5 2.4 3.75 6.0密封实验0.66 1.1 1.76 2.75 4.4气密封实验0.6 0.6 0.6 0.6 0.6 适用介质水、蒸汽、油品、酸类腐蚀性等适用温度碳钢：-29℃～425℃不锈钢：-40℃～600℃二、DD973电动对夹式多层次金属硬密封蝶阀主要零件材质零件名称材质阀体铸铁、铸钢、不锈钢、铬钼钢、合金钢蝶板铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢密封圈不锈钢、聚内脂、抗磨材料阀杆2Cr13、1Cr13不锈钢、铬钼钢填料柔性石墨注：Dt-代表弹性密封结构。

三、DD973电动对夹式多层次金属硬密封蝶阀主要外形和连接尺寸产品名称公称通径结构长度（标准值）L外形尺寸（参考值）连接尺寸（标准值）HDt373H Dt673H Dt973H PN0.6MPa PN1.0MPa mminchH1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-dDt(3.6.9 ) 73H-(6.10) C.P.R.V系列对夹式弹性金属硬密封蝶阀50 2 431123501820625 245 72 53025255110 4-14 125 4-18 6521/2461153701820625 245 72 53025255130 4-14 145 4-18 80 3 49123801820645 245 72 56525255150 4-18 160 8-18 100 4 561384201820675 355 92 60025255170 4-18 180 8-18 125 5 641644601820715 355 92 64025255200 8-18 210 8-18 150 6 701755552728800 355 92 70530315225 8-18 240 8-22 200 8 712086052728850 2501777530315280 8-18 295 8-22250 10 762436802728925 250179453031533512-1835012-22300 12 8328380038421035450221073031539512-2240012-22350 14 92318353842107450221143031544512-2246016-22400 16 102 340 9154547119450221213031549516-2251516-26450 18 114 380 960484912565028133557571455016-2256520-26500 20 127 41102484912965028141557571460020-2262020-26600 24 154 471225484914558503816056568170520-2672520-3700 28 165 551355646615858503818446568181024-2684024-3800 32 190 641476466170125382046568192024-395024-33900 36 203 7115457586196512538225578586310224-310528-33100 0 40 216771795859020151253823878586311228-311628-36120 0 48 25489196585902251253826478586313432-3313832-39产品名称公称通径结构长度（标准值）L外形尺寸（参考值）连接尺寸（标准值）HDt373H Dt673H Dt973H PN1.6MPa PN2.5MPa mminchH1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-dDt(3.6.9 ) 73H-(16、25) C.P.R.V系列对夹式50 2 431123501820625 245 72 53025255125 4-14 125 4-18 6521/2461153701820625 245 72 53025255145 4-14 145 8-18 80 3 49 12380 1820645 245 72 565 2525160 8-18 160 8-18弹性金属硬密封蝶阀0 0 0 0 5100 4 561384201820675 355 92 60025255180 8-18 190 8-22 125 5 641644601820715 355 92 64025255210 8-18 220 8-26 150 6 701755552728800 355 92 70530315240 8-22 250 8-26 200 8 712086052728850 250177753031529512-2231012-26 250 10 762436802728925 250179453031535512-2637012-30 300 12 8328382538421035450221073031541012-2643016-30 350 14 92319003842107450221143031547016-2649016-33 400 16 102349804547119450221213031552516-355016-36 450 18 11438103484912565028133557571458520-360020-36 500 20 127411105484912965028141557571465020-3366020-36 600 24 15447131484914558503816056568177020-3677020-39 700 28 165551435646615858503818446568184024-3687524-42 800 32 1906416056466170125382046568195024-3999024-48 900 36 2037117457586186512538225578586310528-3910928-48 10040 216771885859020151253823878586311728-4212128-56 12048 25489210585902251253826478586313932-4814232-56注：Dt-代表弹性密封结构。
