NVR硬盘录像机使用手册 (1)

NVR 使用说明书版本 2.01.菜单介绍1.1.反键菜单介绍如图所示：2.开/关机介绍2.1反键菜单-开始设置（关机、重启、登陆和注销）1）开机：正确方式将设备接通电源，按下开关，设备便可启动2）关机：点击“关机”按钮，设备自动关机。

3）重启：点击“重启”按钮，设备自动重启。

4）注销：点击“注销”按钮，可注销当前登录用户。

5）锁定工具栏：点击“锁定工具栏”，可以锁定菜单。

3.预览开机成功登录后，出现如图所示预览主界面：4.IP通道配置4.1 搜索设备在IP通道配置页面里面，点击“搜索”，可以搜索局域网内的IPC设备，并可以对所搜索到的IPC进行基本的参数修改，如图所示：4.2 添加设备在“搜索列表”勾选需要添加的IPC设备，此设备将会被自动添加到左侧通道列表中，然后点击“保存”，如图所示：（注明：点击“全”将依次按顺序添加搜索列表中的设备）4.3 手动添加设备■勾选要“启用”的通道■选择相应的协议■输入要添加IPC的IP地址■输入要添加IPC的端口■输入要添加IPC的用户名■输入要添加IPC的密码，然后点击“保存”4.4 通道参数修改在左侧“通道列表”中双击需要修改的IPC，然后在“通道参数”列表中修改参数，保存即可，如图所示：1）启用：选择要启用的通道，勾选“启用”2）协议选择：可选择“ONVIF”标准协议，“I8”“I9”私有协议和“RTSP”协议3）IP手动设置：可以修改和手动输入所添加设备的IP地址4）端口设置：可对端口进行相应设置5）模式：可选择“主码流”和“字码流”6）网路类型：可选择“TCP”和“UDP”7）用户名：输入所添加设备的用户名8）密码：输入所添加设备的用户名4.5修改前端IPC参数在“搜索列表”中双击需要修改的IPC，然后在右侧列表中修改，点击“修改”即可，如图所示：4.6删除IPC在“通道列表”中选中需要删除的IPC，然后点击“删除”即可，如图所示：5系统配置设置5.1设备参数设置点击“设备参数”在“设备信息”页面中，可以看到设备的基本信息，并且可以修改设备信息，如图所所示：1）设备信息：可以查看和修改设备的基本信息2）系统信息：可查看系统版本号3）RS232设置：可对RS232进行参数设置4）RS485设置：可对RS485进行参数设置5）夏令时设置：可启用和设置夏令时参数5.2通道参数设置5.2.1显示设置在“显示设置”页面中，可以修改各个通道的配置参数，如图所所示：1）通道名称：可以对指定通道进行名称的修改2）时间格式：可以对指定通道选择不同的时间格式3）日期格式：可以对指定通道选择不同的日期格式4）OSD位置：可以对指定通道的名称和时间设置对应的位置5）显示参数：可以对指定通道进行亮度、对比度的调节5）制式：有PAL和NTSC二种制式选择。

硬盘录像机系列操作手册硬盘录像机•操作手册关于本手册本手册描述的产品仅供中国大陆地区销售和使用。

本手册作为指导使用。

手册中所提供照片、图形、图表和插图等，仅用于解释和说明目的，与具体产品可能存在差异，请以实物为准。

因产品版本升级或其他需要，本公司可能对本手册进行更新，如您需要最新版手册，请联系我们。

我们建议您在专业人员的指导下使用本手册。

责任声明●在法律允许的最大范围内，本手册所描述的产品（含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵、错误或故障，本公司不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的、不侵犯第三方权利等保证；亦不对使用本手册或使用本公司产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、数据或文档丢失产生的损失。

（Cover List 样式）●若您将产品接入互联网需自担风险，包括但不限于产品可能遭受网络攻击、黑客攻击、病毒感染等，本公司不对因此造成的产品工作异常、信息泄露等问题承担责任，但本公司将及时为您提供产品相关技术支持。

●使用本产品时，请您严格遵循适用的法律。

若本产品被用于侵犯第三方权利或其他不当用途，本公司概不承担任何责任。

●如本手册内容与适用的法律相冲突，则以法律规定为准。

前言本节内容的目的是确保用户通过本手册能够正确使用产品，以避免操作中的危险或财产损失。

在使用此产品之前，请认真阅读产品手册并妥善保存以备日后参考。

概述本手册描述了产品各功能的使用方法。

本手册适用于以下产品：关于默认●设备出厂默认的超级管理员账号：admin。

●设备出厂默认IPv4地址：192.168.1.64。

描述内容约定在本手册中为了简化描述，做以下约定：●本手册提及的“设备”主要指同轴高清硬盘录像机。

●本手册提及的“IP设备”主要指的是网络摄像机（IPC）、网络球机（IP DOME）或编码器（DVS）。

●本手册提及的“模拟通道”指的是所有系列中的接入模拟音视频信号进行编码的通道，对应菜单中的A1，A2，A3……。

7系列录像机操作说明1.1、添加摄像机、在NVR主界面单击右键-->设置-->系统设置-->通道设置-->快速添加-->N1协议-->刷新（如图1）-->勾选设备-->选择通道-->确定-->确定-->确定-->单击鼠标右键-->右键-->提示设备已更改，是否保存新的配置-->是。

（如图2）保存完成自动出图像（如图3）注明：首先确认录像机，摄像机，路由器设备IP在同一网段，如果N1协议搜索不到设备，需要将协议改为ONVIF后刷新、1.2、修改摄像机IP在NVR主界面单击右键-->设置-->系统设置-->通道设置-->快速添加-->N1协议-->刷新-->修改IPC（如图4）-->修改完成后提示改设备短暂将无法连接（如图5）--->是（重新搜索添加后生效）1.3、录像设置、在NVR主界面单击右键-->设置-->系统设置-->录像设置-->星期选择每天-->定时录像-->复制到全部即可、（如图6）1.4、ID号查看方式在NVR主界面单击右键-->设置-->系统设置-->网络设置-->易视网P2P（如图7）可以看到9位数，这个就是远程的ID号、1.5、ID号不显示id号在NVR正常连接到网络的环境下才会出来。

如果NVR网络不通id号是不显示的，因为NVR网络设置里面的参数是我们出厂的参数值，和你们当地的网络参数并不一致，所以需要调整设置一下NVR里面的网络参数才会和你当地网络参数一致，步骤如下；1.主界面鼠标右击-->设置-->系统设置-->网络设置-->“自动获取IP”打勾-->点击确定-->鼠标右击两次-->提示“系统配置已更改是否保存新的配置”点击“是”--> 在监控主界面(没有任何操作的情况下)等待40秒。

NVR产品使用说明书精简版第一章简介一、系统界面1.1、预览图1.1预览1.2、桌面快捷菜单预览模式下，单击鼠标右键弹出桌面快捷菜单，如图1.2所示。

快捷菜单功能项包括：主菜单、开机向导、录像控制、录像回放、云台控制、高速云台、报警输出、图像颜色、输出调节、关闭系统、全屏显示（退出全屏）。

非全屏时全屏时图 1.2 桌面快捷菜单1.2.1、主菜单包括设备各项功能操作。

如图：1.2.1主菜单所示图 1.2.1主菜单1.2.2、通过开机向导全自动嵌入设置好的IPC（IPC详细设置请参考“网络摄像机IP地址快速设置”）云服务远程监控必须要启用的请不要取消了图1.2.2开机向导1.2.3、通过录像控制选择录像的模式1.2.41.2.5通过云台控制设置球机详细设置请参考云台设置通过输出调节调节显示第二章 常规使用方法一、网络摄像机IP 地址快速设置１、下载安装或或光盘自带安装“升级工具” 下载地址/net/升级工具.rar 2 、打开安装好的升级工具点击选中需要修改IP 的“设备”修改为自己规化的IP 地址 点击提示修改成功即可3 、注意：请为内网所有网络设备设置一个独立的IP 地址’不能冲突‘IPC 的网络地址必须是静态分配的＼不知道的情况下请教专业人事帮助完成IP 地址池的大小规划（下例 是小编为某大型公司分配的IP 地址池数量）由于公司本身电脑数里就有２００多台电脑了，把旧式的模似监控改成网络硬盘像机替换了原有的６０多个监控头、为了后续IP 地址池的弹性现IP 地址分配如下I P ：192.168.0.1-----192.168.3.254 IP 地址池数里是由子网决定的 子网：255.255.252.0 子网大小决定IP 地址池数里网关：192.168.0.1-----192.168.3.254 网关一般默认是 192.168.1.1 或192.168.0.1 如果：子网是 255.255.248.0 IP 是：192.168.0.1-192.168.7.254IP 修改选择需要修改IP 的设备二、NVR怎么添加网络摄机（一）设置NVR的IP地址１、右击打开主菜单-系统设置-网络设置设置的IP地址必须是和网络摄像机的IP地址是在同一个IP地址池（二）快速添加网络摄像机1、在“预览界面”右击打开主菜单再单击点击系统会自动搜索出已经配置好的设备IP点击就OK了（三）手动添加网络摄像机本公司方案摄像机1、主菜单-系统设置-通道管理-数字通道---------------34、手动添加搜索其它方案的摄像机（注：IPC同上2、打开添加页面输入摄像机的IP OK了网络摄像机的用户名密码三、网络球机的设置（一）添加巡航点-设置 点间巡航1、打开菜单 打开 界面 设置好“步长”越小转动的速度越慢2然后输入预置点的（点值） 再点“设置”当画面提示“预置点”设置成功时说明这个“预置点”生效了 同样的方法设置第2个点 第3个点。

1 NVR功能简介NVR（NETWORK VIDEO RECORDER）或称网络视频录像机，是一种视频录像设备，与网络摄像机配套使用，实现网络摄像机的录像。

我司研发生产的NVR产品，具有如下特点：1）使用专用的硬件设备，用户更易于使用；2）采用嵌入式操作系统，低功耗芯片，可长期稳定运行，不耗电；3）内置IE插件，设置界面简单易用，可方便通过浏览器对NVR进行各种配置；4）采用全新的GUI设计：操作简便：所有功能设置都只有一级菜单；通俗易懂：所有图标对应的功能通俗易懂；快捷操作：所有必须的设置都放在最醒目的位置；5）支持云访问技术（服务器地址：）远程监控一步实现不再需要繁琐的网络设置操作；6）全系列标本高清HDMI输出接口，实现1080P全高清显示；7）支持ONVIF标准协议，可兼容各厂家的ONVIF网络摄像机；2 使用前的准备工作NVR在开始工作前，需要进行如下准备工作：1）需要用户自行购买硬盘，硬盘接口为SATA，支持最大容量为2TB；2）硬盘安装：把NVR上盖取下来，连接NVR里面的硬盘电源和数据线，把硬盘固定在底坐上；3）在NVR的网络设置菜单里面，设置IP地址；用网线将NVR接入网络中；4）IP地址设置方法图网络设置联网方式:设置IP地址为自动获取还是手动输入；IP 地址:设置IP地址，默认IP地址：192.168.1.10；子网掩码:设置子网掩码，默认子网掩码：255.255.255.0；默认网关:设置默认网关，默认网关：192.168.1.1；首选DNS:设置首选DNS；备用DNS:设置备用DNS；媒体端口:设置TCP端口号，默认：34567；HTTP端口:设置HTTP端口号，默认：80；网络服务:设置各项网络服务；3 NVR菜单介绍在预览界面中，单击鼠标右键选择退出全屏可进入NVR操作界面；菜单界面中，左侧为各通道选择栏；正中为通道预览画面；下面是菜单按键；菜单按键从左至右为：单个画面显示、四画面显示、全屏显示、上一屏、下一屏、全通道播放、关闭全通道、全通道录像、关闭全录像；3.1 单画面显示对单个通道的画面单独显示3.2 四画面显示同时显示四个通道的画面3.3 全屏幕显示3.4 显示上一屏3.5 显示下一屏3.6 全通道播放3.7 关闭全通道3.8 全通道录像3.9 关闭全录像4 添加网络摄像机在通道设置栏中，选择第一通道单击鼠标右键选择设置打开数字通道界面然后选择添加按钮注意：协议的选项可以选择全双击搜索出来的设备名，双击后，可以对协议进行修改；如果是支持ONVIF的网络摄像机，则协议要改成ONVIF；如不是则按默认协议，默认协议对应我们自己生产的网络摄像机；修改协议后，输入正确的网络摄像机的用户名和密码点确定按钮；确定后回到预览界面，在相应的通道中就可以预览到网络摄像机的画面；。

NVR快速操作手册1.安装硬盘第一步：确认主机电源已断开，打开机箱盖板。

第二步：将硬盘用螺丝固定到机箱底板上。

第三步：将硬盘数据线、电源线一端连接在主板上。

第四步：将硬盘数据线、电源线另一端连接在硬盘上。

第五步：盖上机箱盖板，并将盖板用螺丝固定。

2.连接设备2.1.安装完硬盘后，NVR主机后面板接线图，可参考如下图所示的内容对设备的硬件部分进行连接。

2.2.安装完硬盘后，POE多网口NVR主机后面板套装接线图，可参考如下图所示的内容对设备的硬件部分进。

2.3多网口NVR网线连接POE\IPC网线接法是RJ-45直连接法3.本机登录待正确连接设备完成后，手动按下NVR后面板中的开机键，则系统开机并进入开机画面，待加载完程序后，系统会自动弹出“登录”界面，其图如下所示，系统默认的用户名为admin，密码为空，即不用输入密码，若已更改密码，请输入更改后的密码。

4.连接操作第一步：右键打开系统主菜单|系统设置|网络设置|网络连接，需正确设置本机的网络参数，其图如下所示。

第二步：右键打开系统主菜单|视频管理，单击“搜索设备”按钮，可搜索出局域网内的所有IPC设备，其图如下所示。

第三步：在图所示的界面中，单击选中已搜索到的任意设备，单击“添加”按钮，即可将此设备添加至右边的已添加的设备列表中并自动连接此设备，其图如下所示。

5.通过CMS实现远程连接第一步：打开CMS的登录界面后选择“设备ID直接登录”，输入要连接的NVR设备的ID号，及连接该设备的网络用户名和密码，其图如下所示。

接成功后的图如下所示。

6.通过IE监控系统实现远程连接第一步：打开IE 监控系统的登录界面后选择“单帐号”登录模式，输入要连接的NVR设备的ID号，及连接该设备的网络用户名和密码，其图如下所示。

第二步：鼠标单击上图中的“登录”按钮，即可完成通过IE监控系统远程连接NVR设备的操作，其连接成功后的图如下所示。

7.通过手机实现远程连接第一步：待成功下载并安装手机监控系统后，在打开的系统登录界面中输入已注册过的用户名和密码，并触摸“登录”按钮，其图如下所示。

NVR Series Fast Operation Guideline★Products main functions●Support access to up to 4/8/16 channel IP cameras,network server device etc.real-time audio and video stream record;●Support multiple record type:Manual Record,Schedual Record,Motion Record,Alarm Record;●Support HMDI/VGA simultaneous video output, the output resolution up to 1920*1080p60;●Support functions: fast forward, fast backward, slow forward, slow backward, frame forward, jump etc.●Support the control of PTZ and shot;●Support USB back-up;●Support NTP function: network time calibration;●Multi-network port devices applied plug-and-play patent technology, simple and convenient to use;●Whole series support ONVIF protocol.12Attentions:●Don't use wet hand or goods to touch the power switch and NVR●H ave installed the host, make sure the host and the case connect to the ground(there is a ground connect interface on the host backplate ),to avoid interference of the audio and video, and to avoid the electrostatic damage of the NVR●Ensuring the NVR power-supply voltage stable, try to use the power input of stable voltage and less waves interference, don’t turn off the NVR in the way of shutting down the main switch directly●Do not make liquid or metal splashed down on the NVR, so as not to cause the machine internal short circuit or conflict●The device does not contain hard disk, so before using the device, we should properly install the hard disk, otherwise we will not be able to do record and play operation●If the dust on the host is affected with damp, it will cause a short circuit, in order to make the NVR work normally for a long time, we should periodically brush the dust of the motherboard, connectors, cases and cases fan, etc.●Video and audio signal lines as well as the interface and so on, cannot be hot plugging, otherwise would be easy to damage the interface ●When we are shutting down the NVR, to avoid damaging the hard disk, we should not shut down the power switch directly, but use the off-button on the panel to let the NVR turn off the power automatically●The NVR host can detect hard disk accessing automatically, if detected a new not formatted hard disk ,the system will prompt the user forformatting.(The system support the function of hard disk formatting without PC)●Warning, if you are amateurs, please do not insert the NVR hard disk to the PC; Following illegal operations on the PC (modify or edit the file name, open the file and edit it's content, copy the copied-out video data back to the NVR hard disk and other illegal operations; Some third-party software can also modify the hard disk physical storage location of the file) will lead to such result: after the hard disk inserting the NVR again, the video in the hard disk can't be read and required formatted.●Please do not open the case electrified●Only used below 2000m elevation region security●Only used not tropical climate conditions security1.The front panel schematic diagram(Physical buttons position may be slight different)3 Function introduction1Power button Turn on or off the NVR, on the power-on status, will appear cancellation, shutdown, restart dialog ,click “yes” and execute.2Status IndicatorLampMajor contains :power indicator lamp, hard disk indicator lamp,infrared receiving indicator lamp, alarmindicator lamp, network indicator lamp, recording indicator lamp3USB interface For mouse and external storage device4Function key area Operating common functions, such as menu, playback, interface switch, PTZ, focus, lock, return, etc. 5Control key area Including up, down, right, left, confirm, fast forward of playback, fast rewind, frame on, etc.42.The back panel diagram and introductionAn example of the 7908X3:N0.Interface IntroductionsLink to the remote controller's receiving head extension cord1IR2IPC-LAN8 IPC-LAN, the left indicator lamp is the“link”indicator lamp and“act”data transport indicator lamp 3NET Link to Ethernet device, such as the Ethernet switches, Ethernet HUB, etc.4Alarm in / out Local probe inputs(4), Local probe outputs(2), RS 485, GND, +12V power supply55Power switch Via the power switch to choose the 220V Ac or 110V Ac6Audio output Link to audio device, output local audio signalConnected to the microphone for voice intercom7MIC input8HMDI Connect high definition equipment9VGA Link to VGA display device10USB Link to USB interface device, such as mouse or storage device of backup documents11Power For device power supplying12GND For the equipment linking to the ground3.Open box and check the attachmentPlease check the host if it has shape change or the other nature of the damage after open box. If it has the case above, please stop using and communicate with your supplier. At the same time, please check all parts of the host integrity.Please read random data carefully and safekeeping of it. (Notice:Spare parts packing list shall prevail)4.Hard disk installation6The installation steps of the NVR7900 series hard disk①Open the case,let the hard disk place on the screw holes position②Use screws to fix the hard disk within the case on case's underside③Insert the hard disk cable and power cable corresponds to the hard drive slot, installed the caseReminding: Please buy the hard disk from formal channels to ensure the quality of it. The SATA hard disk can not be hot plugging and playing,7before starting, please connect the hard disk connection stable well, after installation, the hard disk should be formatted before recording.In addition, if you need long-distance transportation, please remove the hard drive to avoid the hard disk damage.Attentions: If it’s not convenient to connect the hard disk data stable and power stable, we can link the stable firstly and then firm hard disk on the device; In addition, the machine cover for the clamshell design, we must aim at the middle of card buckle and then cover down.5.System On/Off/Log in(1). System OnAfter electrify, if the power indicator lamp on the front panel show red, please slightly press the power switch button on the front panel, start the host, the “Power” indicator lamp on the front panel change green from red, the host start success.Notice: If the power indicator lamp on the front panel do not turn bright, please link the power line to the host, turn the power switch on, start the device.(2). System OffOn Log on state, click the right mouse button to show the menu, choose "Off" items by clicking left mouse button, and then log off arccording to the prompt operation; Or press the power button on the front panel or remote controller, the host show a shutdown prompt interface, click on the confirmation, you can shut down the system (note: If the software needs to be turned on after shutdown, please press the power button on front panel or the remote controller)(2). System LoginDefault user name: admin, password: 888888;After Login, the system is on lock state, click the right mouse button, show the Login interface, input correct user name and password then you can login successful; The locking mark will automatically switch to the landing marks on the lower left,user can operate on the system. (note: Various operation of the system should be under Login state.) The interface showed as below:86.WEB AccessNotice: Set firewall rank for low or mediumDisable or uninstall online assistant software, or the software may not able to run.Please guarantee to install DirectX 9.0 of Microsoft and confirm the Internet Explorer edition is 6.0 version or above.The wide area net browsing way is as same as the local area net, only form for: Http:// the device wide area net IP: port. Take the local area net as an example below:【Step1】Check“ping”to link the NVR successfully.9【Step2】Write down the host address“Http:// the device wide area net IP: port”in the IE browser and click“Enter”to link the device，click to download the“ActiveX”,then run it.“Internet Explorer”access port，system default 81；”Internet Explorer “visiting format：http://IP:81，be revised as other port，”Internet Explorer” visiting format http://IP:port.【Step3】Refresh the browser, write down Username and Password to enter as you can see below：107.Plug and Play connect functionThe Plug and Play & Double Card instructions:Plug and play is for IPC-LAN interface setting①When plug and play on：IPC-LAN port only support straight-through equipment, forbid use switcher②When plug and play off：IPC-LAN port only support switcher③Double card:：IPC-LAN and NET card can open at same time and each support one network segment, can’t set one segment IP.11Note：In use process, we suggest do not change Plug and Play switch state. Please restart for use if switch the state.8.Alarm input/output connectionSensor power: the host supply a+12V voltage output interfaceAlarm input:physical connections mode of normal on/off are the same, by selecting normal on/off alarm input mode can realize the function.Typical alarm connection: sensor power supply is provided by NVRAlarm output connection: normally, the alarm output side is off and closed without voltage output when alarm,So the outside horn, lamp, power supply to work.alarm need externalSingle power supply,link to ground on both ends if possible.The DVR can not recognize the triggered if the sensor is parallel connected.Only one resistor is needed.12Equipment model configuration tables13VGA(DB15)1HMDI1USB2(all on back)2(one front ,one back) Insert SATA account12 Net RJ4851000MPlug and Play net port04*100M8*100M Alarm Input04Alarm Output0101+12V Output(use for alarminput)RS2320RS4851IR Extend SupportPower Switch12V 24W12V 40WInfrared(IR)Support14。

网络硬盘录像机使用说明书V2.7.2前言概述本文档详细描述了NVR（Network Video Recorder）设备的安装、使用方法和界面操作等。

适用型号：型号系列具体型号NVR1系列NVR104、NVR104-P、NVR108、NVR108-P、NVR1104、NVR1104-P、NVR1108、NVR1108-P、NVR1104H、NVR1104H-P、NVR1108H、NVR1108H-P、NVR1104HS、NVR1108HSNVR2系列NVR2104HS-S1、NVR2108HS-S1、NVR2116HS-S1、NVR2104HS-P-S1、NVR2108HS-8P-S1、NVR2204-S1、NVR2208-S1、NVR2216-S1、NVR2204-P-S1、NVR2208-8P-S1NVR4系列NVR4104H、NVR4104H-P、NVR4108H、NVR4108H-P、NVR4116H、NVR4116H-P、NVR4104H-W、NVR4104H-4G、NVR4108H-4G、NVR4104、NVR4108、NVR4116、NVR4104-P、NVR4108-P、NVR4116-P、NVR4204、NVR4204-P、NVR4208、NVR4208-8P、NVR4208-P、NVR4216、NVR4216-8P、NVR4216-P、NVR4232、NVR4208-4K、NVR4216-4K、NVR4216-16P、NVR4232-16P、NVR4232-4K、NVR4408、NVR4408-8P、NVR4416、NVR4432、NVR4408-4K、NVR4416-4K、NVR4432-4K、NVR4416-16P、NVR4808、NVR4816、NVR4832、NVR4808-4K、NVR4816-4K、NVR4832-4K、NVR4104HS-HDS2、NVR4108HS-HDS2、NVR4116HS-HDS2、NVR4104HS-P-HDS2、NVR4108HS-8P-HDS2、NVR4104HS-4KS2、NVR4108HS-4KS2、NVR4116HS-4KS2、NVR4104HS-P-4KS2、NVR4108HS-8P-4KS2、NVR4208-HDS2、NVR4216-HDS2、NVR4232-HDS2、NVR4208-8P-HDS2、NVR4216-16P-HDS2、NVR4208-4KS2、NVR4208-8P-4KS2、NVR4216-4KS2、NVR4216-16P-4KS2、NVR4232-4KS2、NVR4408-HDS2、NVR4416-HDS2、NVR4432-HDS2、NVR4416-16P-4KS2、NVR4416-16P-HDS2、NVR4408-4KS2、NVR4416-4KS2、NVR4432-4KS2、NVR4808-HDS2、NVR4816-HDS2、NVR4832-HDS2、NVR4808-4KS2、NVR4816-4KS2、NVR4832-4KS2NVR5系列NVR5808-4K、NVR5816-4K、NVR5832-4K、NVR5864-4K、NVR5064-4K、NVR5032-4K、NVR5016-4K、NVR5408-4K、NVR5416-4K、NVR5432-4K、NVR5464-4K、NVR5208-4K、NVR5216-4K、NVR5232-4K、NVR5264-4K、NVR5016FG-4K、NVR5032FG-4K、NVR5064FG-4KNVR7系列NVR7032、NVR7032-R、NVR7064、NVR7064-R、NVR7808、NVR7816、NVR7832、NVR7864、NVR7816-16P、NVR7832-16P、NVR7864-16P、NVR7816-RH、NVR7832-RH、NVR7864-RH、NVR7408、NVR7416、NVR7432、NVR7464、NVR7208、NVR7208-8P、NVR7216、NVR7216-8P、NVR7232、NVR7232-8PNVR8系列NVR808-8-HD、NVR808-16-HD、NVR808-32-HD、NVR816-32-HD、NVR816-64-HD 符号约定在本文中可能出现下列标志，它们所代表的含义如下：图标说明危险表示有高度潜在危险，如果不能避免，会导致人员伤亡或严重伤害。

NVR中文版使用说明一．管理说明1.首先安装“智能装置搜索”，从安装光盘进行安装。

2.安装完成后，检查“开始搜索”选项并单击“完成”。

3.搜索自动启动。

4.搜索到当前的NVR设备IP地址，并双击该信息，程序自动从您的默认浏览器页面打开访问。

125. 您可以更改NVR 的当前IP 地址，点击该按钮，如下：6. 将提示您的网络信息在登录之前改变设备IP 地址。

7. 您可以点击如下“按钮”进行再次搜索。

或双击搜索结果登录管理页面。

8.输入“用户名”和“密码”登录“管理页面”，“用户名”和“密码”都为“admin ”。

9.如果您下次登录NVR管理页面，知道NVR的固定IP地址，可以直接通过IE浏览器输入IP登录。

10.摄像机的视频流检索。

选择ALL可以查看所有频道的视频画面，选择Group只可观看某个组的视频画面，可以选择Group下面某个频道的视频画面观看，红色代表摄像机工作中，灰色代表摄像机未连接。

3411.频道轮跳。

选择所有频道或者所有组，选择轮跳时间，视频画面会依据设定的时间段不断切换视频画面。

12. 视频控制按钮，通过每个视频窗口来控制按钮功能。

5影像快照（抓拍）播放收音开始手动录像开始语音对讲全频显示维持影像比例及真是尺寸13．改变网页的显示语言，选择右上角的“用户：admin ”。

14.启用Google地图监控，点击右上角的“Google”功能。

615. 启用区域地图监控，点击右上角的“地图区域监控”功能。

双击画面中的摄像机，可以查看实时监控画面。

16.查看当前频道状态，点击右上角“频道状态”。

717.录像回放查看。

根据需求选择相应的选项，红色代表选中的频道，搜寻模式中分别包括依时间区间、依指定时间、依事件、最新的事件。

8找到需要查看的事件的时间段，双击黑色区域即可查看该时间段的事件。

18.录像导出功能。

视频导出功能，可以把视频回放导出，保存到相关的位置。

910二．系统设置1.点击NVR 设定，设置NVR 的各项功能。

■ 在使用此产品前，请认真阅读此手册并妥善保存以备日后参考。

■ 产品请以实物为准，说明书仅供参考。

■ 本公司保留对此手册的打印错误、软件升级、产品改进以及与最新版本不一致等的修改和最终解释权。

有关变更恕不另行通知，将直接编入新版说明书。

■ 本手册供此系列 NVR 做参考，每个产品的具体操作不一一列举，以下仅以某一型号为例进行说明，请用户根据实际产品自行对照操作。

■ 本产品必须使用本地区推荐使用的电线组件（电源线），并在其额定规格内使用。

■ 本产品电源规格必须符合制造商指导标签的规格，并请使用随机所附电源线提供电力。

网络数字硬盘录像机快速操作手册►开机第一步：将视频输出显示设备连接到后面板的 VGA 或 HDMI 输出口。

第二步：连接鼠标，插上电源。

设备开始启动，电源指示灯呈现蓝色。

第三步：启动完成后，载入“向导”页面。

►关机进入菜单，点击“关闭系统”图标，在弹出关机询问窗口选择“确定”，系统关机。

关机后，断开电源。

以下后面板图示接口介绍仅供参考，请以实物为准。

本系列设备支持安装 2 个硬盘，安装前，请确保硬盘录像机已经断开电源。

切忌带电拔插！以下安装图示仅供参考，请以实物为准，安装步骤如下。

① 拆开主机后面板及侧面板的固定螺丝。

② 将螺钉拧入硬盘螺钉孔内，但无需拧紧，然后将两个硬盘分别对准底壳上的孔位放置。

③ 翻转设备，如图所示固定硬盘。

④ 连接好电源线和数据线。

当拿到硬盘录像机后，首先请检查外观有无明显损坏，然后请您开箱检查配件是否齐全。

若有任何问题，请及时联系卖家。

注意：1. 合上机箱上盖前请检查内观并确保所有线材连接可靠。

2. 使用硬盘前请先格式化硬盘。

⑤ 重新安装机箱上盖。

进入向导网络配置。

第一步：输入 IP 地址、子网掩码、网关等信息，若在路由器中启用了 DHCP, 也可勾选自动获取 IP 地址。

第二步：输入 HTTP 端口（默认 80）和数据端口号（默认 6036）。

点击下一步”添加通道。

目录第一章产品介绍 (3)1.1产品概述 (3)1.2产品主要功能 (3)第二章安装指南 (3)2.1开箱检查 (3)2.2硬盘安装 (3)第三章本地操作指南 (4)3.1开机与关机操作 (4)3.2登录系统 (4)3.3菜单操作 (4)3.3.1 开始设置 (4)3.3.2 如何将NVR连接上IPC (5)3.3.3 显示设置 (8)3.3.4 云台设置 (8)3.3.5 系统配置 (9)3.3.5.1 设备参数配置 (9)3.3.5.2 通道参数设置 (10)3.3.5.3 网络参数 (11)3.3.5.4 报警异常 (14)3.3.5.5 用户信息 (14)3.3.5.6 硬盘管理 (15)3.3.5.7 系统管理 (15)3.3.5.8 日志查询 (15)3.3.6 录像回放 (16)3.3.7 录像备份 (17)3.3.8 手动录像 (17)3.3.9 报警信息 (18)3.3.10 手动抓图 (18)3.3.11 文档管理 (18)第四章网络操作指南 (19)第五章手机操作指南 (20)5.1客户端软件的获取 (20)5.2支持手机的DVR/NVR参数设置参考 (20)5.3A NDROID 手机系统 (20)5.4B LACKBERRY手机系统 (22)5.5S YMBIAN手机系统 (23)5.6W INDOWS MOBILE手机系统 (25)5.7 IPHONE手机系统 (26)第六章附录 (28)6.1安装硬盘总容量的参考计算方法 (28)6.2遥控器操作 (29)6.3技术指标 (31)6.4常见故障解决 (34)第七章DVR/NVR ADSL类IE网络监控指南 (35)第一章产品介绍1.1 产品概述本产品是专为视频监控领域设计的一款的视频编码与记录产品，结合了H.264的视频压缩、大容量硬盘存储、TCP/IP网络、嵌入式linux操作系统及其他多种先进的电子信息技术，实现了高画质、低码率的录像特性和良好的系统稳定性。

海康威视网络硬盘录像机使用手册是每一个使用该器材的用户最需要了解的一些信息，这份手册将会告诉用户如何正确地使用这款产品，包括安装，设置和使用过程中的一些注意事项。

本文将以详细的形式来介绍这款网络硬盘录像机的使用手册。

一、硬件安装在开始使用之前，我们需要先对硬件进行安装。

安装的主要步骤包括：1.将硬盘安装好。

请注意，您需要使用比较大且质量较高的硬盘，以确保其能够满足您的存储需求。

在安装好后，您需要对硬盘进行分区和格式化，才能使用它。

2.将网络硬盘录像机的视频输入/输出线缆连接至相应的摄像头和显示器上。

在连接时，请确保线缆的连接正确，以免出现视频丢失和画面不清晰等问题。

3.连接网络。

网络硬盘录像机需要连接到网络才能远程监控和管理。

您可以通过有线或无线的方式将其连接至局域网或互联网上。

4.接通电源。

将电源插头连接到设备上，并将其接通电源。

在开机后，请等待数分钟以确保设备初始化完成。

二、基本设置安装好后，您需要进行一些基本设置，以确保其能够正常工作。

这些设置包括：1.设置系统时间。

您需要设置正确的系统时间，以确保其能够正常记录和管理视频。

2.设置 IP 地址。

在网络硬盘录像机连接到网络后，您需要对其进行 IP 地址的设置，以便其他设备能够访问它。

您可以直接使用设备默认的 IP 地址，也可以根据需要进行修改。

3.设置录像模式。

网络硬盘录像机提供了多种录像模式，如手动录像、定时录像、报警录像等。

您需要根据具体需求进行设置。

4.设置录像分辨率和质量。

您可以根据需要设置录像的分辨率和质量，以达到最佳的观看效果和存储效率。

以上是基本设置，您可以根据个人需要进行设置。

如果您还需要更深入的设置和优化，您可以参考硬盘录像机使用手册进行操作。

三、使用过程中的注意事项在使用网络硬盘录像机的过程中，您需要注意以下一些事项：1.确保设备工作稳定。

网络硬盘录像机工作不稳定可能导致视频丢失和画面不清晰等问题。

请确保设备放置稳固，并避免与其他电子设备干扰。

NVR操作使用说明NVR是网络视频录像机的缩写，是一种集视频监控、存储和远程管理于一体的设备。

NVR操作使用说明将详细介绍如何正确使用NVR进行视频监控和管理。

一、NVR的基本功能：1.视频监控：NVR可以接收、录制和显示通过网络传输的视频信号，提供实时监控画面；2.视频存储：NVR可以将录制的视频存储在硬盘中，提供长时间的回放功能；3.远程管理：NVR可以通过网络进行远程管理，可以实时查看监控画面，回放录像等操作。

二、NVR的安装和接线：1.将NVR与显示器、鼠标、键盘等设备连接好，确保所有设备正常工作；2.将摄像头连接到NVR的网络接口，并保证网络连接正常；3.连接电源，并确保电源供应稳定。

三、NVR的初次设置：1.打开NVR，进入设置菜单，设置管理员账号和密码，确保系统的安全性；2.设置系统时间和日期，确保录制的视频信息准确；3.设置存储路径，选择硬盘和保存位置，根据需要进行调整；4.设置网络参数，包括IP地址、子网掩码、网关等，确保与局域网连接正常；5.设置显示参数，包括分辨率、亮度、对比度等，根据实际需求进行调整。

四、NVR的视频监控：1.打开NVR的监控软件，选择需要查看的摄像头，实时查看监控画面；2.根据需要，可以进行画面的放大、缩小、拖动等操作；3.可以设置报警规则，当监控画面中出现异常情况时，自动发出警报；4.可以选择录制视频，根据需要设置录制的时间段和录制模式，在需要的时候进行回放查看。

五、NVR的远程管理：1.在电脑或手机上安装相应的远程管理软件；2.配置NVR的网络设置，包括端口转发、DDNS设置等，确保网络连接正常；3.在远程管理软件中输入NVR的IP地址和端口号，登录NVR系统；4.在远程管理软件中可以实时查看监控画面、回放录像，进行报警设置等操作。

六、NVR的维护和保养：1.定期检查存储设备的可用空间，及时进行文件清理和备份，确保存储正常；2.定期检查网络连接，确保NVR与网络的正常通信；3.定期检查NVR的硬件设备，确保散热良好，避免过热；4.定期升级NVR系统软件，保持系统的安全性和功能的完善。

NVR网络硬盘录像机快速操作指南产品概述：本设备是专为安防领域设计的数字视频监控产品。

采用嵌入式 LINUX 操作系统，使系统运行更稳定；采用标准的 H.264 的视频压缩算法，实现了高画质、低码率、单帧播放等视频功能；本设备可应用于银行、电信、电力、司法、交通、智能小区、工厂、仓库、资源、水利设施等各项领域。

1 声明：非常感谢您购买网络硬盘录像机产品，如果您有什么疑问或需要请随时联系我们。

本手册适用的产品型号:1U 4/8ch、1.5U 4//9/16ch、2U 9/16/36ch本公司根据产品功能的增强而更新本手册的内容，并将定期改进或更新手本册中描述的产品或程序。

更新的内容将会在本手册的新版本中加入，恕不另行通知。

若存在手册中对产品的描述与实物不符,一律以实物为准。

2 安全注意事项:9路以上NVR必须接入千兆交换机，否则会出现丢失视频或卡顿的现象；局域网内所有网络设备的IP地址不能冲突；网关需要与IP地址匹配，设置正确。

3 安装硬盘需准备十字螺丝刀一把。

以1U机箱为例,本系列网络数字录像机可在机箱内安装1块硬盘，硬盘容量最大4TB。

3.1硬盘安装步骤：1、拧开机箱侧面的螺丝，打开机箱盖板。

2、连接硬盘数据线与电源线。

4.1 主机操作4.1.1 开机插上电源线，按下后尾板电源开关，录像机开机。

开机完成后视频输出默认为多画面输出模式，若开机启动时间在录像设定时间内，系统将自动启动定时录像功能。

注意：请使用与网络数字录像机配套提供的电源，不得使用其他类型或品牌的电源代替原配电源。

4.1.2登录系统正常开机后，单击鼠标右键，出现快捷菜单，选择开始→登录，用户在输入框中输入用户名admin和密码为空。

单击图标，1. 关机：点击“关机”按钮，设备自动关机；2. 重启：点击“重启”按钮，设备自动重启；3. 登录：点击“登录”按钮，可登录用户。

用户名：admin，密码：空；4. 锁定工具栏：点击“锁定工具栏”，可锁定菜单。

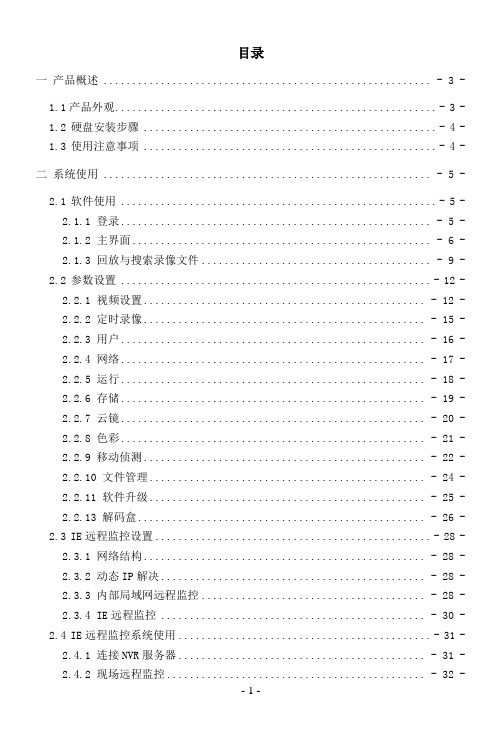

目录一产品概述 ......................................................... - 3 -1.1产品外观 (3)1.2硬盘安装步骤 (4)1.3使用注意事项 (4)二系统使用 ......................................................... - 5 -2.1软件使用 (5)2.1.1 登录...................................................... - 5 -2.1.2 主界面.................................................... - 6 -2.1.3 回放与搜索录像文件........................................ - 9 -2.2参数设置 (12)2.2.1 视频设置................................................. - 12 -2.2.2 定时录像................................................. - 15 -2.2.3 用户..................................................... - 16 -2.2.4 网络..................................................... - 17 -2.2.5 运行..................................................... - 18 -2.2.6 存储..................................................... - 19 -2.2.7 云镜..................................................... - 20 -2.2.8 色彩..................................................... - 21 -2.2.9 移动侦测................................................. - 22 -2.2.10 文件管理................................................ - 24 -2.2.11 软件升级................................................ - 25 -2.2.13 解码盒.................................................. - 26 -2.3IE远程监控设置 (28)2.3.1 网络结构................................................. - 28 -2.3.2 动态IP解决.............................................. - 28 -2.3.3 内部局域网远程监控....................................... - 28 -2.3.4 IE远程监控 .............................................. - 30 -2.4IE远程监控系统使用 (31)2.4.1 连接NVR服务器........................................... - 31 -2.4.2 现场远程监控............................................. - 32 -2.4.3 远程现场录像............................................. - 32 -2.4.4 远程回放录像............................................. - 34 -2.4.5 远程录像历史视频......................................... - 36 -2.4.6 远程现场回放本地历史视频................................. - 37 -2.5客户端软件（DVP）远程监控系统使用 (39)2.5.1 主界面................................................... - 39 -2.5.2 远程连接................................................. - 40 -2.5.3 参数设置................................................. - 41 -2.5.4 远程回放................................................. - 41 -2.5.5 远程录像................................................. - 43 -2.5.6 远程录像历史视频......................................... - 44 -2.5.7 远程监听................................................. - 44 -2.5.8 远程云镜控制............................................. - 44 -2.5.9 远程拍照................................................. - 45 - 三疑难解答 ........................................................ - 45 -一产品概述1.1产品外观主机正面如图1所示：图11—硬盘位（抽拉式，可热插拨）2—USB接口(两个)3—电源指示灯4—硬盘指示灯5—LAN1接口指示灯6—LAN2接口指示灯7—重启按扭8—开机按扭9—机壳按扭（同时按住机壳两侧，并用力往机器尾部推，才能打开机壳）主机背面如图2所示：图21—220V交流电电源输入接口2—RS485接口（左负/右正）3—VGA输出接口4—PS/2鼠标接口5—PS/2键盘接口6—RJ-45 10M/100M端口（接外网）7—USB接口（两个）8—MIC 麦克风输入9—SPKEAKER OUT 声音输出10—LINE IN 线路输入11—LAN1 10M/100M（网络信号输入）12—LAN2 10M/100M（网络信号输入）1.2 硬盘安装步骤图（3）如图3所示，安装硬盘时，先用力按住硬盘卡位开关：图示1，此时硬盘拴（图示：2）会弹出来。

专业NVR使用说明书1. 产品概述1.1 简介：本章节将对专业NVR进行简要的介绍。

1.2 功能特点：详细列出该产品的功能和特点。

2. 安装与设置2.1 设备安装：描述如何正确地安装设备，包括摄像头连接、电源接入等步骤。

2.2 软件设置：指导用户进行软件配置，例如网络参数、存储路径等。

3.系统操作界面描述主要菜单栏及各个子菜单项，并给予相应截图以便用户更好理解每一项具体功能。

4.实时监控管理主要讲解直播预览画面显示方式选择, 实现远程回放录制文件查询与，告警信息查看和报表。

5.智能分析模块对于支持人脸识别或者其他相关技术的 NVR 进行详尽而全面的叙述 , 包含了算法原理及相关配套硬件需求 .6.事件联动处理针对报警输入信号产生后所做响应机制设计 , 如声音输出/短信发送 /邮件推送 /视频抓取到 FTP 或者通过 RTSP 推流至第三方平台 .7.存储管理对于录像文件的存储方式进行详细说明 , 包括本地硬盘/网络共享 /NAS 存储等 .8. 系统维护与升级8.1 设备状态监控：介绍如何查看设备运行状态、磁盘使用情况等。

8.2 日志查询和导出：指导用户通过系统日志来排除故障，并将日志导出以便技术支持人员分析问题。

8.3 固件升级：提供固件更新方法，确保产品始终处于最新版本。

9.常见问题解答一些可能遇到的常见问题及其解决方案。

10.附件提供相关配套软件或者其他必要文档资料。

法律名词及注释：- NVR: Network Video Recorder（网络视频录像机）- FTP: Protocol（文件传输协议）- RTSP: Real-Time Streaming Protocol（实时流传输协议）。

海视泰N V R录像机用户使用培训手册目录安全使用说明 (4)声明 (5)第一章产品概述 (6)1.1产品外观 (6)1.2硬件参数 (7)第二章系统启动 (8)2.1系统拓扑图 (8)2.2安装硬盘 (8)2.3超级管理员登录 (8)2.3.1.登陆 (8)第三章图像操作 (9)第四章 NVR主菜单 (10)4.1远程设备 (10)4.1.1远程设备配置信息 (10)4.2录像回放 (10)4.3文件备份 (10)4.4配置管理如下图： (11)4.4.1系统 (11)4.4.2视频 (11)4.4.3录像设置 (12)4.4.4告警设置 (12)4.4.5网络设置 (13)4.4.6用户管理 (13)4.4.7云台 (14)4.4.8默认设置 (14)4.5系统维护 (14)4.6系统信息 (14)4.6.1系统信息 (14)4.6.2日志 (15)4.6.3网络信息 (15)第五章连接网络 (15)5.1.实时预览 (15)5.2.录像回放 (15)5.3.远程设置 (15)5.4.本地设置 (15)5.5.注销 (15)附录常见问题解答 (16)前言衷心感谢你选用本公司产品，我们将竭诚为您提供最优质的服务。

本手册内容仅供参考。

内容将根据产品功能的增强而更新，如有更新，请关注本公司网站，更新内容将在本手册的更新版本中加入。

本手册可能包含技术上不准确的地方或产品功能及操作不相符合的地方或印刷错误，真诚的希望您能把意见及时反馈给我们，在以后的版本中，我们会加以充实和完善。

安全使用说明1．请在使用之前,花点时间阅读说明书并且在阅读后保存此说明书2．不可将NVR放置于极高或极低的温度环境，在使用NVR之前需将NVR放置于一般温度中(即常温中)3．避免让NVR受到冲撞或安置产品在会动摇的手推车或桌子上4．使用的NVR远离磁场5．不要使产品受潮或靠近水。

6．使NVR远离灰尘、沙及泥（即污物）7．在主机与背后的开口是为了提供通风，确保NVR能在连续工作时避过热，这些开口处不能放置在床上、沙发、地毯或类似的表面上以防堵塞8．不可将NVR靠近或放置在辐射体或暖气上。

NVR9000系列高清网络硬盘录像机操作手册V1.0声明：为使用户尽快地了解、掌握、熟练运用9000系列嵌入式高清网络硬盘录像机ＮＶＲ，本手册将系统介绍所有的操作过程与要求，请在使用前认真阅读本手册。

本手册适用于V1.0版本所有NVR9000系列机型。

本手册版权属于我公司所有，不得复制利用，否则视为侵权，本公司保留利用法律手段维护权益的权利。

本操作手册内容将不定期更新，恕不另行通知。

安全使用注意事项：使用本产品时请务必遵守以下事项：⏹请保持本产品的水平安装。

⏹请安装在稳定的场所，注意防止本产品坠落。

⏹仅可在额定输入输出范围内使用。

⏹请不要随意拆卸本产品。

⏹网络硬盘录像机上不能放置盛有液体的容器（例如水杯）。

⏹将网络硬盘录像机放置在足够通风的空间中使用，避免阳光直晒及放置于发热设备附近⏹使网络硬盘录像机工作在允许的温度及湿度范围内。

⏹网络硬盘录像机内电路板上的灰尘受潮后会引起短路，请定期用软毛刷对电路板、接插件、机箱及机箱风扇进行除尘。

⏹请选择适合网络硬盘录像机工作要求的存储硬盘，以满足长期的大数据量读写要求，推荐安防监控专用存储硬盘，请从正规渠道购买存储硬盘以保证品质。

准备工作及建议：⏹使用HDMI线缆连接网络硬盘录像机和高清显示设备，可以获得更好的输出显示效果⏹使用网络硬盘录像机之前，请检查电源和网线连接是否正常，建议使用正规厂家生产的线缆，以保证网络传输品质和稳定性⏹使用网络硬盘录像机之前，请更改出厂默认IP；可通过【主菜单】-【网络设置】进入网络设置界面，出厂默认IP地址为192.168.1.128，默认端口8000；为正常使用网络功能，建议您更改出厂默认设置⏹在连接网络摄像机之前，请更改每个网络摄像机的IP地址，防止网络摄像机出厂的IP地址重复而发生IP冲突，同时请检查网络摄像机的IP地址是否与网络硬盘录像机的IP地址在同一网段。

⏹建议使用支持1080P的显示器或监视器，如果启动后再显示设备上画面显示异常，可通过【主菜单】-【系统设置】进入基本设置界面，更改显示分辨率。

海康威视硬盘录像机（DVR/NVR）远程监控设置适用设备：海康威视所有含DDNS功能的网络硬盘录像机(DVR/NVR)网络环境：通过路由器拨号模式1 设备配置第一步：录像机的相关设置，确认以下几点是否全部填写第二步：端口映射（以下提供两种配置方法，二选一）1、UPnP自动端口映射说明：该设置有一个要求，需要路由器支持UPnP这个功能，所以请先确认自己使用的路由器是否支持该功能，如果支持UPnP的，可以参考以下设置，如果不支持UPnP的请严格按照第2点中的端口映射来操作。

操作步骤如下：进入设备本地配置界面，启用UPnP登陆路由器配置界面，开启UPnP功能刷新端口，看状态显示为“生效”即可。

2、路由器端口映射登陆路由器的配置界面，找到虚拟服务器（或者是端口映射），映射端口（设备默认80、8000、554三个端口，可在设备上修改，三个端口必须同时映射，缺一不可）如果在同一台路由器上有多台监控设备，请使用端口号来区分，不能重复使用端口。

第三步：配置自定义域名1、快捷配置点击鼠标右键，选择快捷配置->快捷上网配置勾选启用DDNS，设置设备域名（自定义，只支持小写字母、数字以及“—”且必须以小写字母开头，必填），手机号码（后续增值服务使用，必填）。

当设备状态显示在线时可以使用自动生成的访问地址来访问设备。

注意：配置海康DDNS前，需保证设备正常接入公网。

注意：1.如果设备通过路由器接入公网，需要开启路由器的UPnP功能并配置设备的UPnP参数或者在路由器上做端口映射。

2.如果配置失败，可能原因是网络不通或者域名冲突，请先检查网络，若网络正常则尝试修改其他域名。

2 设备访问IE访问：打开IE浏览器，在地址栏直接输入/自定义域名，例如配置了设备域名为test12345，则直接输入/test12345，即可直接链接到设备登录界面。

手机访问：打开iVMS-4500手机客户端，进入“设备管理”界面添加设备。

设备别名处输入注册的设备域名（例如test12345），注册类型选择DDNS，DNS地址默认为，端口为80（固定填写），输入设备用户名密码，保存之后即可进入预览界面预览。
