_船舶动力课程设计指导书型号(通用版)：6ESDZ 76160汇总

船舶辅机课程设计课程设计目的本次课程设计是为了帮助学生了解船舶辅机的基本构成、原理和维护保养方法，提高学生的综合素质。

通过课程设计，学生将会：•掌握船舶辅机的基本构成和原理；•了解船舶辅机的使用和维护保养方法；•提高学生的综合素质和实践能力。

课程设计内容第一部分船舶辅机的基本构成和原理（理论课环节）1.1 船用起重机的构成和原理•船用起重机的构成及主要组成部分介绍；•船用起重机的原理及工作原理说明；•船用起重机的工作过程和注意事项。

1.2 船用发电机的构成和原理•船用发电机的构成及主要组成部分介绍；•船用发电机的原理及工作原理说明；•船用发电机的工作过程和注意事项。

1.3 船用空气压缩机的构成和原理•船用空气压缩机的构成及主要组成部分介绍；•船用空气压缩机的原理及工作原理说明；•船用空气压缩机的工作过程和注意事项。

第二部分船舶辅机的使用和维护保养方法（实践课环节）2.1 船用起重机的使用和维护保养方法•船用起重机的使用方法介绍；•船用起重机的维护保养方法说明；•实操操作演练。

2.2 船用发电机的使用和维护保养方法•船用发电机的使用方法介绍；•船用发电机的维护保养方法说明；•实操操作演练。

2.3 船用空气压缩机的使用和维护保养方法•船用空气压缩机的使用方法介绍；•船用空气压缩机的维护保养方法说明；•实操操作演练。

课程设计要求为了使本次课程设计的效果最大化，要求学生：-认真听讲，并在课后结合资料进行深入探究；-按照教师指导，认真准备实验，并确保安全操作；-通过实操操作，学生要认真总结、记录操作要点，不断提高自己的实践能力。

课程设计评估课程设计的评估重点在于对学生实操操作能力的实际考察。

评估方式包括理论测试和实操考核两个部分：•理论测试（占30%）：考核学生对船舶辅机的理论知识掌握情况；•实操考核（占70%）：考核学生对船舶辅机的实操操作能力。

评估标准根据操作要点、操作流程、操作操作规范等来进行评分，总分为100分，分数达到60分即为合格。

船舶动力装置课程设计一、课程目标知识目标：1. 让学生掌握船舶动力装置的基本概念、分类及其工作原理；2. 使学生了解船舶动力装置的组成部分，包括主机、辅机、传动装置等；3. 帮助学生理解船舶动力装置的性能指标及其对船舶性能的影响。

技能目标：1. 培养学生运用所学知识分析船舶动力装置的优缺点，并能够提出改进措施；2. 培养学生具备船舶动力装置操作、维护及故障排除的基本能力；3. 提高学生的团队协作和沟通能力，能够就船舶动力装置相关技术问题进行讨论和交流。

情感态度价值观目标：1. 激发学生对船舶动力装置的兴趣，培养其探索精神和创新意识；2. 培养学生热爱航海事业，树立正确的职业观念；3. 培养学生关注能源、环保等问题，提高其社会责任感和使命感。

分析课程性质、学生特点和教学要求：本课程为船舶工程专业核心课程，具有较强的理论性和实践性。

学生为高中毕业生，具备一定的物理和数学基础，但对船舶动力装置的了解较少。

教学要求注重理论联系实际，强调实践操作能力的培养。

根据以上分析，将课程目标分解为以下具体学习成果：1. 学生能够准确描述船舶动力装置的基本概念、分类和工作原理；2. 学生能够列出船舶动力装置的主要组成部分，并解释其作用；3. 学生能够分析船舶动力装置的性能指标，并评价其对船舶性能的影响；4. 学生能够针对特定船舶动力装置，提出改进措施，并进行操作、维护和故障排除；5. 学生能够积极参与团队讨论，就船舶动力装置相关技术问题进行有效沟通；6. 学生能够关注船舶动力装置的能源、环保问题，并提出自己的见解。

二、教学内容根据课程目标，教学内容分为以下五个部分：1. 船舶动力装置概述- 教材章节：第一章 船舶动力装置概述- 内容：动力装置的概念、分类、发展历程及其在船舶中的作用。

2. 船舶动力装置的组成部分- 教材章节：第二章 船舶动力装置的组成部分- 内容：主机、辅机、传动装置、推进装置、控制系统等组成部分的结构、原理及功能。

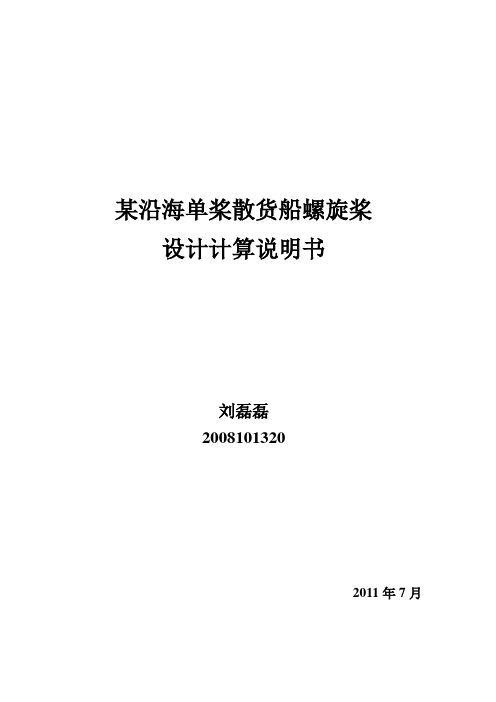

某沿海单桨散货船螺旋桨设计计算说明书刘磊磊20081013202011年7月某沿海单桨散货船螺旋桨设计计算说明书1.已知船体的主要参数船长 L = 118.00 米 型宽 B = 9.70 米 设计吃水 T = 7.20 米 排水量 △ = 5558.2 吨 方型系数 C B = 0.658 桨轴中心距基线高度 Zp = 3.00 米由模型试验提供的船体有效马力曲线数据如下：航速V （kn ） 13 14 15 16 有效马力PE （hp ） 2160 2420 3005 40452.主机参数型号 6ESDZ58/100 柴油机 额定功率 Ps = 5400 hp 额定转速 N = 165 rpm 转向 右旋 传递效率 ηs=0.983.相关推进因子伴流分数 w = 0.279 推力减额分数 t = 0.223 相对旋转效率 ηR = 1.0船身效率 0777.111=--=wtH η4.可以达到最大航速的计算采用MAU 四叶桨图谱进行计算。

取功率储备10%，轴系效率ηs = 0.98 螺旋桨敞水收到马力： P D = 4762.8 hp根据MAU4-40、MAU4-55、MAU4-70的Bp --δ图谱列表计算：项 目 单位 数 值 假定航速V kn 1314 1516V A =(1-w)V kn Bp=NP D 0.5/V A 2.5BpMAU 4-40δP/D ηO P TE =P D ·ηH ·ηOhp MAU 4-55δP/D ηO P TE =P D ·ηH ·ηOhp MAU 4-70δP/D ηO P TE =P D ·ηH ·ηOhp据上表的计算结果可绘制PT E 、δ、P/D 及ηO 对V 的曲线，如下图所示。

从PTE—f(V)曲线与船体满载有效马力曲线之交点，可获得不同盘面比所对应的设计航速及如下表所列。

螺旋桨最佳要素P/D、D及ηO5.空泡校核按柏利尔空泡限界线中商船上限线，计算不发生空泡之最小展开面积比。

本科生课程大纲课程属性：公共基础/通识教育/学科基础/专业知识/工作技能，课程性质：必修、选修一、课程介绍1.课程描述船舶动力装置是轮机工程专业的一门专业课程。

本课程的教学内容主要包括船舶轴系及传动装置设计、管路系统设计、主机与螺旋桨选型设计、推进轴系的振动及控制、船舶动力装置总体设计等。

通过本课程的学习，使学生能够掌握船舶动力装置设计的基本原理、基本内容和方法。

2.设计思路船舶动力装置是轮机工程专业一门实践性和综合性较强的专业课程。

本课程的开设旨在培养学生具备正确的设计思想和观点，掌握船舶动力装置设计的基本原理、基本内容和方法，灵活应用过去所学的数学、物理基础知识和专业知识，解决设计的问题，为今后从事船舶动力装置设计打下坚实的基础。

本课程的教学任务是重点讲授船舶动力装置的原理与设计，使学生掌握：船舶动力装置的基本组成；船舶推进装置、船舶传动设备等的构造及工作原理；船舶管路系统的原理、组成及布置设计原则；船舶推进装置的特性与配合的基本知识。

学生通过本课程的学习，对船舶推进系统、轴系、管系、船、机、桨工况配合，机舱布置与规划等有较为系统的认识，为以后从事的工作打下良好的基础。

本课程教学内容编排如下：- 1 -（1）船舶动力装置引论：船舶动力装置的基本概念、形成与发展，常用船舶动力装置的组成原理及特点，介绍推进装置的配置形式。

要求掌握船舶动力装置的组成和类型、柴油机动力装置；理解蒸汽动力装置、燃气轮机动力装置；了解联合动力装置等。

（2）主柴油机原理与选型：船用主柴油机的基本原理和特性，主机选型论证方法。

要求掌握主柴油机的工作原理和特性；理解柴油机推进装置的选型分析；了解柴油机推进装置功率传递过程。

（3）船舶轴系设计：轴系的任务和组成，轴系零部件的选型与设计方法。

要求掌握轴系的布置设计、传动轴机构与设计、尾轴管装置的结构与设计；理解轴系部件的结构与选型；了解轴系负荷与合理校中。

（4）后传动设备原理与选型设计：传动设备的结构原理与特点，以及选型要求。

《船舶动力装置原理与设计》说明书设计题目：民用船舶推进轴系设计设计者：陈瑞爽班级：轮机1302班华中科技大学船舶与海洋工程学院2015年7月一.设计目的主机与传动设备、轴系和推进器以及附属系统，构成船舶推进装置。

因此，推进装置是动力装置的主体，其技术性能直接代表动力装置的特点。

推进装置的设计包括轴系布置、结构设计、强度校核以及传动附件的设计与选型等，而尾轴管装置的作用是支承尾轴及螺旋浆轴，不使舷外水漏人船内，也不能使尾轴管中的润滑油外泄，因此，尾轴管在推进系统设计中意义重大。

本设计是根据指导老师给出的条件，对船舶动力装置进行设计，既是对课程更深入的理解，也是对自身专业能力的锻炼。

二,设计详述2.1：布置设计本船为单机单桨。

主机经减速齿轮箱减速后将扭矩通过中间短轴传给螺旋桨轴和螺旋桨。

本计算是按《钢质海船入级规范》（2006年）（简称《海规》）进行。

因此，我们将轴系布置在船舶纵中剖面上，其中，轴的总长为9000mm，轴系布置草图及相关尺寸，见图1。

图12.2：轴系计算（一）：已知条件：1．主机：型号：8PC2-6型式：四冲程，直列，不可逆转，涡轮增压，空冷船用柴油机缸数：8缸径/行程：400/460mm最大功率（MCR）：4400kW×520rpm持续服务功率：3960kW×520rpm燃油消耗率：186g/kW·h+5%滑油消耗率：1.4g/kW·h起动方式：压缩空气3~1.2MPa生产厂：陕西柴油机厂2．齿轮箱：型号300，减速比3：1。

3．轴：材料35#钢，抗拉强度530MPa，屈服强度315MPa。

4．键：材料45#钢，抗拉强度600MPa，屈服强度355MPa。

5．螺栓：材料35#钢，抗拉强度530MPa，屈服强度315MPa(二)：轴直径的确定根据已知条件和“海规”，我们可以计算出轴的相关数据，计算列表见表3.1：表3.1轴直径计算考虑到航行余量，轴径应在计算的基础上增大10%。

船舶动力装置课程设计一、设计目的1、进一步掌握舰船动力装置的基本概念和基本理论；2、掌握船机浆设计工况选择的理论和方法；3、掌握工况船舶采用双速比齿轮箱速比优先选计算方法；4、掌握主机选型的基本步骤方法；5、初步掌握船机浆工况配合特性的综合分析方法。

二、基本要求1、独立思考，独立完成本设计；2、方法合适，步骤清晰，计算正确；3、书写端正，图线清晰。

三、已知条件1、船型及主要尺寸(1) 船型：单机单桨拖网渔船(2) 主尺度序号尺度单位数值1 水线长M 41.02 型宽M 7.83 型深M 3.64 平均吃水M 3.05 排水量T 400.06 浆心至水面距离M 2.5(3) 系数名称方形系数Cb 菱形系数Cp 舯刻面系数数值0.51 0.60 0.895(4) 海水密度ρ =1.024T/M32、设计航速状态单位数值自航KN 10.4拖航KN 3.83、柴油机型号及主要参数序号型号标定功率(KW)标定转速(r/min)柴油消耗率（g/kw·h）重量（kg）外形尺寸（L×A×H）mm1 6E150C-1 163 750 238 2500 2012×998×13252 6E150C-1 220 750 238 3290 2553×856×14403 8E150C-A 217 1000 228 2700 2065×1069×14054 8E150C-A 289 1000 228 3500 2591×957×14055 6160A-13 164 1000 238 3900 3380×880×15556 X6160ZC 220 1000 218 3700 3069×960×15127 6160A-1 160 750 238 3700 3380×880×15558 N-855-M 195 1000 175 11769 NT-855-M 267 1000 179 1258 1989×930×151110 TBD234V8 320 1000 212 4、齿轮箱主要技术参数序号型号额定传递能力kw/(r/min)额定输入转速（r/min）额定扭矩N*m额定推力KN速比1 300 0.184--0.257 750--1500 1756.2--2459.849.02.04,2.5,3,3.53,4.12 D300 0.184--0.257 1000-2500 1193.64--2459.849.04,4.48,5.05,5.5,5.9,7.633 240B 0.184 1500 1756 30--50 1.5,2.34 SCG3001 0.16--0.22 750--2300 30--50 1.5,2.3,2. 5,3.55 SCG3501 0.257 750--2300 1.3,2.3,2. 5,3.5,46 SCG3503 0.257 1000-2300 4.5,5,5.5, 6,6.5,77 SCG2503 0.184 1000-2300 4,4.5,5,6, 6.5,78 GWC3235 0.45--1.35 --1800 4283--12858112.72.06,2.54,3.02,3.57,4.05,4.955、双速比齿轮箱主要技术参数序号型号额定传递能力kw/(r/min)额定输入转速（r/min）额定推力KN速比1 GWT36.39 0.42--1.23 400--1000 98.07 2--62 GWT32.35 0.52--1.32 --1800 112.78 2--63 MCG410 0.74--1.84 400--1200 147.0 1--4.54 S300 0.18--0.26 750--2500 49.03 2.23,2.36，2.52,2.565 SD300 0.18--0.24 750--2500 49.03 ,4,4.48,4.6,4.95四、计算与分析内容1、船体有效功率，并绘制曲线2、确定推进系数3、主机选型论证4、单速比齿轮箱速比优选，桨工况特性分析5、双速比齿轮箱速比6、综合评判分析五、参考书目1、《渔船设计》2、《船舶推进》3、《船舶概论》4、《船舶设计实用手册》（设计分册）六、设计计算过程与分析1、计算船体有效功率(1)经验公式：EHP=(E0+△E)△√L ①式中：EHP------船体有效马力,△------排水量（T），L------船长（M）。

船舶动力装置课程设计说明书1、设计内容：船舶轴系设计2、设计要求：依据给定参数，完成如下工作：①确定中间轴、螺旋浆轴以及推力轴的材料和轴径；②计算出各轴承的负荷；③进行轴系合理较中设计；④绘制轴的零件图2张，锻造图1张。

3、设计参数主机与螺旋浆相关数据①型式：二冲称、直列、回流扫气、废气涡轮增压低速柴油机②持续转速：124 转/分；1小时转速：130 转/分③主机功率、飞轮重量、螺旋浆重量：分组 A B C D E F G H I J K 持续功率(马力) 2500 3200 3600 4100 4720 5350 6190 7320 7740 8160 9010 1小时功率(马力) 3362 4263 4780 5313 5940 6573 7650 8898 9400 9890 10900 主机飞轮重G1（吨）0.68 0.90 1.00 1.10 1.18 1.28 1.32 1.45 1.48 1.52 1.60 螺旋浆重G2（吨） 4.8 5.4 6.5 7.6 8.5 9.6 10.5 11.4 11.8 12.2 13.0④轴系布置尺寸（mm，其余尺寸如图示）：分组 A B C D E F G尺寸a 3950 3750 3650 3550 3450 3250 3050尺寸b 7035 6835 6635 6435 6235 6035 5835尺寸c 6250 6200 6100 6000 5900 5800 5700尺寸d 6250 6200 6100 6000 5900 5800 57004、我的分组数据为：H、C5、说明：①轴承可根据具体情况选用或设计。

②螺旋浆轴与螺旋浆的连接方式及其连接尺寸可合理设定。

③对于题目中出现的不合理数据，对其加以说明，数据不必修正，对其引起的后果加以讨论。

④单位必须全部采用国际单位制（遇有工程单位制的参考资料一律转换成国际单位制）！6、设计参考资料：①《船舶动力装置设计》陆金铭主编国防工业出版社2006②《船舶动力装置原理与设计》朱树文主编上海交通大学出版社③《船舶设计实用手册(轮机分册)》中国船舶工业总公司国防工业出版社，1999.船舶动力装置课程设计（一）已知条件1.主机型号：6ESDZ 76/160型式：二冲称、直列、回流扫气、废气涡轮增压低速柴油机持续功率：5384kw 持续转速：124 转/分 1小时功率：6544 kw 1小时转速：130 转/分 主机飞轮重：1.45x103 kg2.螺旋浆直径：5490 mm 重量：11.4×103 kg（二）中间轴选材与基本直径的计算（按1989年钢质海船规范）1.中间轴材料:35号钢，优质碳素钢 其化学成分为 ：C=0.32~0.39、Si=0.17~0.37、 Mn=0.50~0.80 , σb>30Mpa ，σs>315 Mpa , 属于中碳钢，综合力学性能好，主要用于制造齿轮、轴类零件等2.中间轴基本直径d30)5.176608(100+=b e n P C d σ （1.1） 式中，P —轴传递的最大持续功率（kw ），取P=5384kw n —轴传递的转速，取n=124转/分 σb —轴材料的抗拉强度，取σb=530Mpa c —系数，取c=13053846081001334124530176.5d ⎛⎫=⨯⨯= ⎪+⎝⎭mm 因本轮按冰区级别为B Ⅱ级进行加强，取增加5% d 0. 则中间轴基本直径d 应为：d=334+334×5%=351 mm考虑到安全系数取10% 则现取d=351×1.1=387 mm ， 轴承处的轴径d=400 mm 。

华中科技大学船舶与海洋工程学院轮机工程专业民用船舶动力装置课程设计轴系计算说明书一、轴系计算(一)、概述本船为内河船，设单机单桨。

主机经减速齿轮箱减速后将扭矩通过中间短轴传给螺旋桨轴和螺旋桨。

考虑到长江水质较差，泥沙较多，若采用水润滑，则污物可能进入艉轴装置造成堵塞，故润滑方式采用油润滑。

本计算按《CCS钢质内河船舶建造规范》（2009年）（简称《钢内规》）进行。

(二)、已知条件(三)、轴直径的确定根据《钢内规》8.2.2进行计算，计算列表4.1如下：表4.1轴直径计算根据计算结果，取螺旋桨轴直径为 350 mm，中间轴直径为 280 mm。

二、强度校核1.尾轴强度验算轴设计过程中艉轴承、密封装置、联轴节的选型如下：a．艉轴轴承选自东台市有铭船舶配件厂，规格如下：b．油润滑艉轴密封装置选自东台市有铭船舶配件厂，规格如下：c．联轴节采用船厂自制。

尾轴危险段面的确定根据图4-1计算如下：图4-1尾轴管结构简图（1）相关尺寸确定已知L=880mm，L b=440mm，R=350mma螺旋桨轴尾部锥长l=（1.6~3.3）R=2.2*R=780mm，z对于白合金轴承，支撑点到后端面的距离u=0.5L=0.5*880=440mm。

而后密封装置的长度为215mm，再加上适当间距约为60mm，则：螺旋桨轴尾部锥面中心至后轴承中心距离a为：a=780/2+440+215+60=1105mm螺旋桨轴尾部锥面后端面至后轴承中心距离b为：b=1105+780/2=1495mm由布置总图得后轴承的后端面距前轴承中心约为4739mm，则：前后轴承支撑点距离l为：l=4739-440=4299mm因为后轴承后端面距齿轮箱有约7130mm，考虑到齿轮箱的周和联轴节等，法兰端面到前轴承支撑点距离为：d=7130-4299-440-769=2391mm。

船舶动力装置原理与设计教学大纲设计2018年度-2018年度《船舶动力装置原理与设计》课程教学大纲一、课程名称：船舶动力装置原理与设计The Principle and Design of Marine Power Engineering二、课程编号：0802011三、学时与学分：48h/3+3w/3四、先修课程：船舶柴油机、船舶原理、轮机工程导论五、课程教学目标:1. 掌握船舶动力装置原理、特点及选型方法，学会为给定船舶选择动力装置型式。

2. 掌握船舶柴油机推进装置总体设计步骤，重点学会主要设备选型与设计的方法。

3. 熟悉船舶柴油机动力装置性能，基本具备分析动力装置的工况特性的能力。

4. 掌握船舶管路系统的原理与计算方法，学会为给定船舶配置必须的管路系统。

六、适用学科专业轮机工程七、基本教学内容与学时安排●船舶动力装置总论（4学时）船舶动力装置的含义及组成船舶动力装置的类型及特点船舶动力装置的基本特性指标对船舶动力装置的要求●推进装置设计（10学时）推进装置设计的内容推进装置型式的确定与选型分析轴系的任务，组成与设计要求轴系的布置设计传动轴的组成与设计支承轴承与轴系附件轴系零部件的材料轴系合理校中设计●船舶后传动设备（8学时）概述船用摩擦离合器船用减速齿轮箱船用液力偶合器船用弹性联轴器可调螺距螺旋桨装置●船舶管路系统（12学时）燃油管路滑油管路冷却管路压缩空气管路排气管路舱底水系统压载水系统消防系统供水系统机舱通风管路船舶空调系统管路附件，管路计算和布置●船舶推进装置的特性与配合（10学时）概述船、机、桨的基本特性机桨匹配典型推进装置的特性与配合船、机、桨在变工况时的配合●船舶动力装置设计（4学时）船舶动力装置设计的观点、内容与程序船舶动力装置设计发展概况总体设计应考虑的几个问题机舱中机械设备的布置与规划●课程设计（3周）（一）题目：船舶艉轴艉管装置的设计与计算（二）目的：通过课程设计，熟悉船舶艉轴艉管装置的结构型式；掌握艉轴艉管装置设计与计算的方法；了解艉轴艉管装置与船舶总布置、型线和船体结构的相互关糸；学习主要零部件材料选取及相关标准应用的方法；学习推进装置主要配套设备的.选型步骤。

船舶动力装置课程设计说明书1、设计内容：船舶轴系设计2、设计要求：依据给定参数，完成如下工作：①确定中间轴、螺旋浆轴以及推力轴的材料和轴径；②计算出各轴承的负荷；③进行轴系合理较中设计；④绘制轴的零件图2张，锻造图1张。

3、设计参数主机与螺旋浆相关数据①型式：二冲称、直列、回流扫气、废气涡轮增压低速柴油机②持续转速：124 转/分；1小时转速：130 转/分③主机功率、飞轮重量、螺旋浆重量：分组 A B C D E F G H I J K 持续功率(马力) 2500 3200 3600 4100 4720 5350 6190 7320 7740 8160 9010 1小时功率(马力) 3362 4263 4780 5313 5940 6573 7650 8898 9400 9890 10900 主机飞轮重G1（吨）0.68 0.90 1.00 1.10 1.18 1.28 1.32 1.45 1.48 1.52 1.60 螺旋浆重G2（吨） 4.8 5.4 6.5 7.6 8.5 9.6 10.5 11.4 11.8 12.2 13.0④轴系布置尺寸（mm，其余尺寸如图示）：分组 A B C D E F G尺寸a 3950 3750 3650 3550 3450 3250 3050尺寸b 7035 6835 6635 6435 6235 6035 5835尺寸c 6250 6200 6100 6000 5900 5800 5700尺寸d 6250 6200 6100 6000 5900 5800 57004、我的分组数据为：ac5、说明：①轴承可根据具体情况选用或设计。

②螺旋浆轴与螺旋浆的连接方式及其连接尺寸可合理设定。

③对于题目中出现的不合理数据，对其加以说明，数据不必修正，对其引起的后果加以讨论。

④单位必须全部采用国际单位制（遇有工程单位制的参考资料一律转换成国际单位制）！6、设计参考资料：①《船舶动力装置设计》陆金铭主编国防工业出版社2006②《船舶动力装置原理与设计》朱树文主编上海交通大学出版社③《船舶设计实用手册(轮机分册)》中国船舶工业总公司国防工业出版社，1999.船舶动力装置课程设计（一）已知条件1.主机型号：6ESDZ 76/160型式：二冲称、直列、回流扫气、废气涡轮增压低速柴油机持续功率：2500吨 持续转速：124 转/分 1小时功率：3362马力 1小时转速：130 转/分 主机飞轮重：0.68吨2.螺旋浆直径：5490 mm 重量：4.8吨（二）中间轴选材与基本直径的计算（按1989年钢质海船规范）1.中间轴材料:35号钢，优质碳素钢 其化学成分为 ：C=0.32~0.39、Si=0.17~0.37、 Mn=0.50~0.80 , σb>30Mpa ，σs>315 Mpa , 属于中碳钢，综合力学性能好，主要用于制造齿轮、轴类零件等2.中间轴基本直径 d306290()18b N d c n σ=+ （1.1）式中，P —轴传递的最大持续功率（kw ），取P=2646kw n —轴传递的转速，取n=124转/分 σb —轴材料的抗拉强度，取σb=530Mpa c —系数，取c=1.0)184862(1242500903+∙= 263.8mm 因本轮按冰区级别为B Ⅱ级进行加强，取增加8% d 0. 则中间轴基本直径d 应为：d=263.8×（1+8%）=277mm考虑磨损后重新加工的余量，取d=305mm, 轴承处的轴径d= 320mm 。

《船舶动力装置》课程《船舶动力装置》教学大纲一、课程性质与任务本课程是船舶专业的一门主干专业课。

本课程的教学任务是重点讲授船舶动力装置的原理与设计，使学生掌握：船舶动力装置的基本组成；船舶推进装置、船舶传动设备等的构造及工作原理；船舶管路系统的原理、组成及布置设计原则；船舶推进装置的特性与配合的基本知识。

学生通过本课程的学习，对船舶推进系统、轴系、管系、船、机、桨工况配合，机舱布置与规划等有较为系统的认识，为以后从事的工作打下良好的基础。

二、课程教学目标使学生具有一定的从事船舶动力装置设计的基本知识，具有如下基本技能：掌握轴系及推进装置各主要设备、船舶后传动设备的构造及初步设计能力；能根据使用要求，正确选用船舶有关机电设备；了解各种管路的布置设计原则。

本课程的基本要求是：1. 熟练掌握动力装置的基本概念、性能及相关的技术指标。

2. 熟练掌握船舶推进装置的组成、布置、型式及主要设备的工作原理和设计要求。

3. 了解各种后传动设备的结构、工作原理与选型。

4. 能进行简单的机桨工况配合分析。

5. 能看懂并分析机舱布置图，懂得基本的机舱布置方法。

三、教学内容结构第一部分船舶动力装置总论第二部分推进装置设计第三部分船舶传动设备第四部分船舶推进装置的特性和匹配第五部分船舶推进节能和特种推进器第六部分船舶动力装置设计四、教学内容与要求第一部分船舶动力装置总论教学要点：1、正确叙述和理解船舶动力装置的含义、任务及组成2、正确理解船舶动力装置的类型、特征、性能及结构概况主要内容：第一节船舶动力装置的含义及组成什么是船舶动力装置船舶动力装置的组成都有什么第二节船舶动力装置的类型及特点用比较的方法让学生了解几种船舶动力装置的应用、优缺点重点：柴油机动力装置的应用、优缺点2、汽轮机动力装置的应用、优缺点3、燃气轮机动力装置的应用、优缺点4、联合动力动力装置的应用、优缺点5、核动力动力装置的应用、优缺点第三节船舶动力装置的基本特性指标本节包含：1、船舶动力装置的性能指标、船舶动力装置的技术指标、船舶动力装置的经济指标。
