传感器的一般特性

传感器技术习题解答第一章传感器的一般特性1－1：答：传感器在被测量的各个值处于稳定状态时，输出量和输入量之间的关系称为传感器的静态特性；其主要指标有线性度、灵敏度、精确度、最小检测量和分辨力、迟滞、重复性、零点漂移、温漂。

1－2：答：（1）动态特性是指传感器对随时间变化的输入量的响应特性；（2）描述动态特性的指标：对一阶传感器：时间常数对二阶传感器：固有频率、阻尼比。

1－3：答：传感器的精度等级是允许的最大绝对误差相对于其测量范围的百分数，即A＝ΔA/Y FS＊100％1－4；答：（1）：传感器标定曲线与拟合直线的最大偏差与满量程输出值的百分比叫传感器的线性度；（2）拟合直线的常用求法有：端基法和最小二5乘法。

1－5：答：由一阶传感器频率传递函数w(jw)=K/(1+jωη),确定输出信号失真、测量结果在所要求精度的工作段，即由B/A=K/(1+(ωη)2)1/2,从而确定ω，进而求出f=ω/(2π).1－6：答：若某传感器的位移特性曲线方程为y1=a0+a1x+a2x2+a3x3+…….让另一传感器感受相反方向的位移，其特性曲线方程为y2=a0－a1x＋a2x2－a3x3＋……，则Δy=y1－y2=2(a1x+a3x3+ a5x5……),这种方法称为差动测量法。

其特点输出信号中没有偶次项，从而使线性范围增大，减小了非线性误差，灵敏度也提高了一倍，也消除了零点误差。

1－7：解：Y FS=200-0=200由A=ΔA/Y FS＊100％有A＝4/200＊100％＝2％。

精度特级为2.5级。

1－8：解：根据精度定义表达式：A＝ΔA/Ay FS*100%,由题意可知：A＝1.5％，Y FS＝100所以ΔA＝A Y FS＝1.5因为 1.4＜1.5所以合格。

1－9：解：Δhmax＝103－98＝5Y FS＝250－0＝250故δH＝Δhmax/Y FS*100%＝2%故此在该点的迟滞是2％。

1－10：解：因为传感器响应幅值差值在10％以内，且Wη≤0.5，W≤0.5/η，而w=2πf,所以 f=0.5/2πη≈8Hz即传感器输入信号的工作频率范围为0∽8Hz1－11解：（1）切线法如图所示，在x=0处所做的切线为拟合直线，其方程为：Y ＝a0+KX，当x=0时，Y＝1，故a0＝1，又因为dY/dx＝1/(2(1+x)1/2)|x=0＝1/2＝K故拟合直线为：Y＝1＋x/2最大偏差ΔYmax在x=0.5处，故ΔYmax＝1＋0.5/2-（1＋0.5）1/2＝5/4－（3/2）1/2＝0.025Y FS＝（1＋0.5/2）-1＝0.25故线性度δL＝ΔYmax/ Y FS＊100％＝0.025/0.25＊100％＝0.10＊100％＝10％（2）端基法：设Y的始点与终点的连线方程为Y＝a0+KX因为x=0时，Y＝1，x=0.5时，Y＝1.225，所以a0=1,k=0.225/0.5=0.45而由 d(y-Y)/dx=d(（1＋x）1/2-(1+0.45x))/dx=-0.45+1/(2（1＋x）1/2)＝0有-0.9（1＋x）1/2＋1＝0（1/0.9）2＝1+xx=0.234ΔYmax=[（1＋x）1/2-(1+0.45x)]|x=0.234=1.11-1.1053=0.0047Y FS＝1+0.45*0.5-1＝0.225δL端基＝ΔYmax/ Y FS＊100％＝0.0047/0.225＊100％＝2.09％（3）最小二＊法由公式()()xykninkniaxxyxxyxxxyxyxaiiiiiiiiiii*4695.00034.14695.005.1506.100365.1055.0*625.2751.1*65.1*691.60034.105.168.36265.255.0*625.255.0*691.65.1*751.1)**)22222((+==--=--==--=--=-∑∑-∑=-∑-∑=∑∑∑∑∑∑由d(y-Y)/dx=d(（1＋x）1/2-(1.0034+0.4695＊x))/dx=-0.4695+1/(2（1＋x）1/2)＝0有x=1/(0.939)2-1=0.134ΔYmax=[（1＋x）1/2-(1.0034+0.4695x)]|x=0.234=1.065-1.066=-0.001Y FS ＝1.0034+0.4695x-1.0034＝0.235 δL 二＊法＝ΔYmax/ Y FS ＊100％＝0.001/0.235＊100％＝0.0042＊100％＝0.42％1－12:解：此为一阶传感器，其微分方程为a 1dy/dx+a 0y=b 0x 所以 时间常数η＝a 1/a 0=10sK=b 0/a 0=5*10-6V/Pa1- 13：解：由幅频特性有：()=+=⎪⎪⎭⎫⎝⎛⎪⎪⎭⎫ ⎝⎛⎪⎪⎭⎫ ⎝⎛-ωωξωωω04021/2221K A ()()3125.1arctan 36.016.0*7.0*2arctan 012arctan 947.07056.01*42120222264.010006007.010006001-=--=-⎪⎪⎭⎫⎝⎛-==+=+⎪⎪⎭⎫⎝⎛⎪⎭⎫ ⎝⎛⎪⎪⎭⎫⎝⎛⎪⎭⎫ ⎝⎛-ωωωωξωϕ1- 14:解：由题意知：()()()max minmax3%H j H j H j ωωω-<因为最小频率为W=0，由图1-14知，此时输出的幅频值为│H （jw ）│/K=1，即│H （jw ）│=K()maxmax 013%0.9719.3620.97KK kHz H j ωωω∴-<<<⎛<= ⎝1- 15解：由传感器灵敏度的定义有： K ＝m mv mmv x y μμ/51050==∆∆ 若采用两个相同的传感器组成差动测量系统时，输出仅含奇次项，且灵敏度提高了2倍，为20mv/μm.第二章 应变式传感器2－1：答：（1）金属材料在受到外力作用时，产生机械变形，导致其阻值发生变化的现象叫金属材料的应变效应。

传感器的特性传感器的特性是指传感器的输入量和输出量之间的对应关系。

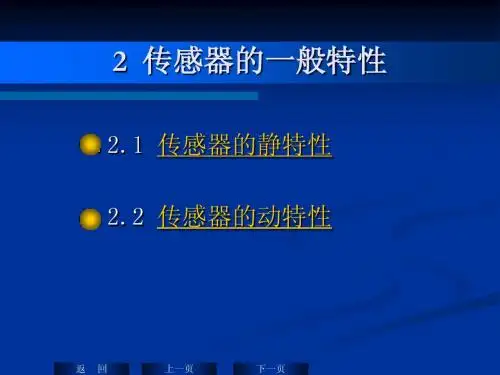

通常把传感器的特性分为两种：静态特性和动态特性。

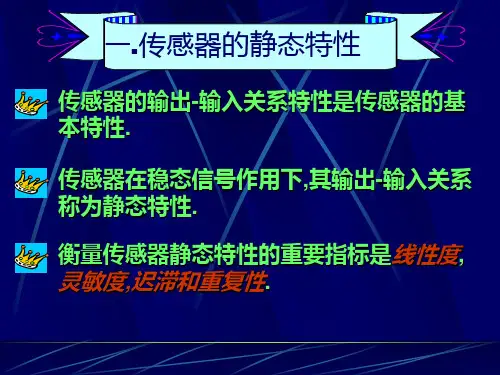

静态特性是指输入不随时间而变化的特性，它表示传感器在被测量各个值处于稳定状态下输入输出的关系。

动态特性是指输入随时间而变化的特性，它表示传感器对随时间变化的输入量的响应特性。

一般来说，传感器的输入和输出关系可用微分方程来描述。

理论上，将微分方程中的一阶及以上的微分项取为零时，即可得到静态特性。

因此传感器的静特性是其动特性的一个特例。

传感器除了描述输入与输出量之间的关系特性外，还有与使用条件、使用环境、使用要求等有关的特性。

1传感器的静特性传感器的输入-输出关系:输入（外部影响：冲振、电磁场、线性、滞后、重复性、灵敏度、误差因素）—传感器—输出（外部影响：温度、供电、各种干扰稳定性、温漂、稳定性（零漂）、分辨力、误差因素）。

人们总希望传感器的输入与输出成唯一的对应关系，而且最好呈线性关系。

但一般情况下，输入输出不会完全符合所要求的线性关系，因传感器本身存在着迟滞、蠕变、摩擦等各种因素，以及受外界条件的各种影响。

传感器静态特性的主要指标有：线性度、灵敏度、重复性、迟滞、分辨率、漂移、稳定性等。

2传感器的动特性动特性是指传感器对随时间变化的输入量的响应特性。

很多传感器要在动态条件下检测，被测量可能以各种形式随时间变化。

只要输入量是时间的函数，则其输出量也将是时间的函数，其间关系要用动特性来说明。

设计传感器时要根据其动态性能要求与使用条件选择合理的方案和确定合适的参数；使用传感器时要根据其动态特性与使用条件确定合适的使用方法，同时对给定条件下的传感器动态误差作出估计。

总之，动特性是传感器性能的一个重要方面，对其进行研究与分析十分必要。

总的来说，传感器的动特性取决于传感器本身，另一方面也与被测量的形式有关。

（1）规律性的：1）周期性的：正弦周期输入、复杂周期输入；2）非周期性的：阶跃输入、线性输入、其他瞬变输入（2）随机性的：1）平稳的：多态历经过程、非多态历经过程；2）非平稳的随机过程。

带你认识基本的传感器特性参数传感器是一种将物理量转化为电信号的装置，被广泛应用于工业自动化、环境监测、医疗设备等领域。

了解传感器的基本特性参数对于正确选择和使用传感器至关重要。

下面将带你认识传感器的一些基本特性参数。

1. 灵敏度（Sensitivity）：传感器的灵敏度是指输入物理量变化引起输出信号变化的比例关系。

一般来说，灵敏度越高，传感器对输入信号的变化越敏感。

2. 线性度（Linearity）：传感器的线性度是指其输出信号与输入物理量之间的近似直线关系。

一个理想的传感器应具有良好的线性特性，但实际传感器往往会有一定的非线性误差。

3. 分辨率（Resolution）：传感器的分辨率是指它能够区分的最小输入量的变化大小。

分辨率越高，传感器能够检测到更小的变化。

4. 动态响应（Dynamic response）：传感器的动态响应指的是它对输入信号变化的快速度。

高响应速度的传感器可以快速地对输入信号进行反应。

6. 稳定性（Stability）：传感器的稳定性是指其输出信号相对于稳定输入的变化程度。

一个稳定性好的传感器应该具有输出信号变化小的特点。

7. 重复性（Repeatability）：传感器的重复性是指在相同的输入条件下，反复测量得到的输出结果的一致性。

重复性好的传感器可以给出相对准确和一致的结果。

8. 可靠性（Reliability）：传感器的可靠性是指其在一定的工作条件下能够稳定地工作并保持一定的精度和稳定性的能力。

一个可靠性高的传感器能够长时间稳定地运行。

9. 压力范围（Pressure range）：压力传感器的压力范围指的是它可以正常工作的最小和最大压力值。

在选择压力传感器时，需要根据应用需求选择相应的压力范围。

10. 温度范围（Temperature range）：传感器的温度范围指的是其可以正常工作的最低和最高温度值。

温度范围是非常重要的一个参数，因为温度变化会对传感器的性能和精度产生影响。

传感器原理及其应用第一章传感器的一般特性1）信息技术包括计算机技术、通信技术和传感器技术，是现代信息产业的三大支柱。

2）传感器又称变换器、探测器或检测器，是获取信息的工具广义：传感器是一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。

狭义：能把外界非电信息转换成电信号输出的器件。

国家标准（GB7665-87）：定义：能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置。

3）传感器的组成：敏感元件是直接感受被测量，并输出与被测量成确定关系的某一物理量的元件。

转换元件：将敏感元件输出的非电物理量转换成电路参数或电量。

基本转换电路：上述电路参数接入基本转换电路（简称转换电路），便可转换成电量输出。

4）传感器的静态性能指标（1）灵敏度定义: 传感器输出量的变化值与相应的被测量（输入量）的变化值之比,传感器输出曲线的斜率就是其灵敏度。

①纯线性传感器灵敏度为常数，与输入量大小无关；②非线性传感器灵敏度与x有关。

（2）线性度定义:传感器的输入-输出校准曲线与理论拟合直线之间的最大偏离与传感器满量程输出之比，称为传感器的“非线性误差”或“线性度”。

线性度又可分为：①绝对线性度：为传感器的实际平均输出特性曲线与理论直线的最大偏差。

②端基线性度：传感器实际平均输出特性曲线对端基直线的最大偏差。

端基直线定义：实际平均输出特性首、末两端点的连线。

③零基线性度：传感器实际平均输出特性曲线对零基直线的最大偏差。

④独立线性度：以最佳直线作为参考直线的线性度。

⑤最小二乘线性度：用最小二乘法求得校准数据的理论直线。

（3）迟滞定义：对某一输入量，传感器在正行程时的输出量不同于其在反行程时的输出量，这一现象称为迟滞。

即：传感器在正(输入量增大)反（输入量减小）行程中输出输入曲线不重合称为迟滞。

（4）重复性定义：在相同工作条件下，在一段短的时间间隔内，同一输入量值多次测量所得的输出之间相互偏离的程度。

基础知识自测题第一章传感器的一般特性1.传感器是检测中首先感受，并将它转换成与有确定对应关系的的器件。

2.传感器的基本特性通常用其特性和特性来描述。

当传感器变换的被测量处于动态时，测得的输出一输入关系称为特性。

3.传感器变换的被测量的数值处在稳定状态下，传感器输出与输入的关系称为传感器的特性，其主要技术指标有：、、和等。

4.传感器实际曲线与理论直线之间的称为传感器的非线性误差，其中的与输出满度值之比称为传感器的。

5.传感器的灵敏度是指稳态标准条件下，变化量与化量的比值。

对传感器来说，其灵敏度是常数。

6.传感器的动态特性是指传感器测量时，其输出对输入的特性。

7.传感器中直接感受被测量，并输出与被测量成关系的其它量的元件称为元件。

8.只感受由敏感元件输出的，并且与成确定关系的另一种非电量，然后输出电量的元件，称为元件。

第二章电阻式传感器1.电阻应变片是将被测试件上的转换成的传感元件。

2.电阻应变片由、、和等部分组成。

3.应变式传感器中的测量电路是将应变片转换成的变化，以便显示或记录被测非电量的大小。

4.金属电阻应变片敏感栅的形式和材料很多，其中形式以式用的最多，材料以用的最广泛。

5.电阻应变片的工作原理就是依据应变效应建立与变形之间的量值关系而工作的。

6.当应变片主轴线与试件轴线方向一致，且受一维应力时，应变片灵敏系数K是应变片的与试件主应力的之比。

7.电阻应变片中，电阻丝的灵敏系数小于其灵敏系数的现象，称为应变片的横向效应。

8.电阻应变片的温度补偿中，若采用电桥补偿法测量应变片时，工作应变片粘贴在表面上，补偿应变片粘贴在与被测试件完全相同的上，那么补偿应变片不。

9.用弹性元件和及一些附件可以组成应变式传感器.10.应变式传感器按用途划分有：应变式传感器、应变式传感器、应变式传感器等。

11.电阻应变片的配用测量电路采用差动电桥时，不仅可以，同时还能起到的作用。

12.电阻应变片的配用测量电路大都采用交流不平衡电桥，其目的是配接和克服的影响。
