第25章 舞台机械、灯光、音响系统监理实用技术

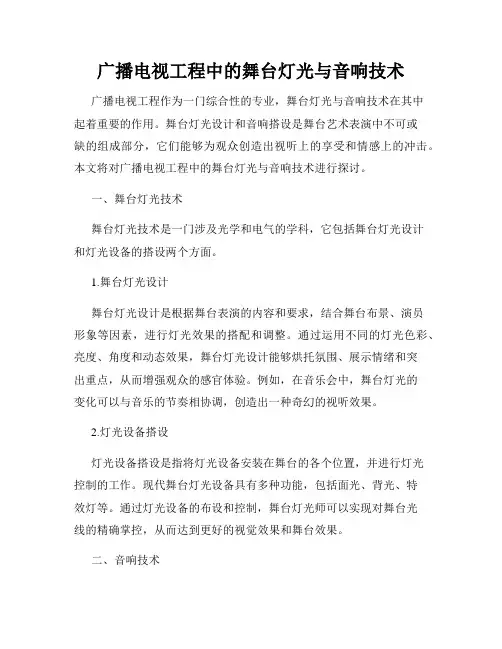

广播电视工程中的舞台灯光与音响技术广播电视工程作为一门综合性的专业，舞台灯光与音响技术在其中起着重要的作用。

舞台灯光设计和音响搭设是舞台艺术表演中不可或缺的组成部分，它们能够为观众创造出视听上的享受和情感上的冲击。

本文将对广播电视工程中的舞台灯光与音响技术进行探讨。

一、舞台灯光技术舞台灯光技术是一门涉及光学和电气的学科，它包括舞台灯光设计和灯光设备的搭设两个方面。

1.舞台灯光设计舞台灯光设计是根据舞台表演的内容和要求，结合舞台布景、演员形象等因素，进行灯光效果的搭配和调整。

通过运用不同的灯光色彩、亮度、角度和动态效果，舞台灯光设计能够烘托氛围、展示情绪和突出重点，从而增强观众的感官体验。

例如，在音乐会中，舞台灯光的变化可以与音乐的节奏相协调，创造出一种奇幻的视听效果。

2.灯光设备搭设灯光设备搭设是指将灯光设备安装在舞台的各个位置，并进行灯光控制的工作。

现代舞台灯光设备具有多种功能，包括面光、背光、特效灯等。

通过灯光设备的布设和控制，舞台灯光师可以实现对舞台光线的精确掌控，从而达到更好的视觉效果和舞台效果。

二、音响技术音响技术是广播电视工程中不可或缺的一部分，它主要涉及音频信号的采集、放大、处理和输出等过程。

音响技术的应用可以提高音频质量，使观众获得更好的听觉享受。

1.音频采集与放大音频采集是指将声音信号转化为电信号的过程。

在舞台表演中，会使用麦克风等设备将演员的声音采集下来，并经过放大后输出。

通过合理的音频采集和放大，可以使演员的声音清晰、响亮，使观众听得更加舒适。

2.音频处理与效果音频处理是指对采集到的声音信号进行调整和优化的过程。

在舞台表演中，常常需要对音频进行均衡、混响、延迟等处理，以增加音效的多样性和艺术感染力。

例如，在音乐会中，可以通过混响效果使音乐的氛围更加宏大，增加乐曲的震撼力。

3.音频输出音频输出是将处理后的音频信号通过扬声器等设备传递给观众的过程。

在舞台表演中，合理的音频输出布局可以使观众在各个位置都能够获得相同的音频效果，提高观演体验。

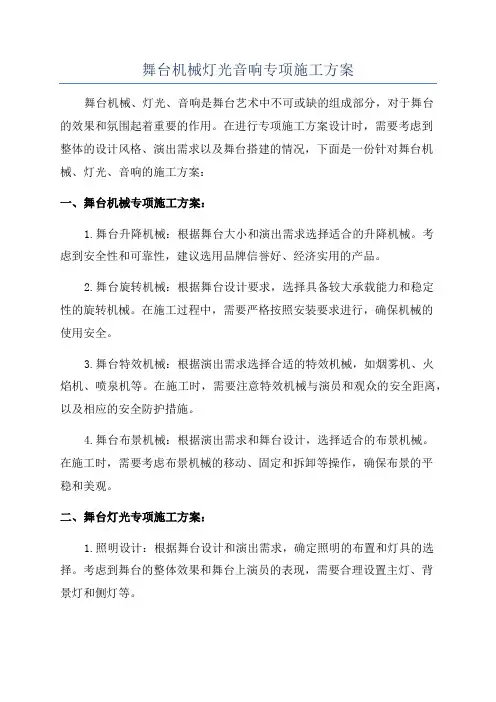

舞台机械灯光音响专项施工方案舞台机械、灯光、音响是舞台艺术中不可或缺的组成部分，对于舞台的效果和氛围起着重要的作用。

在进行专项施工方案设计时，需要考虑到整体的设计风格、演出需求以及舞台搭建的情况，下面是一份针对舞台机械、灯光、音响的施工方案：一、舞台机械专项施工方案：1.舞台升降机械：根据舞台大小和演出需求选择适合的升降机械。

考虑到安全性和可靠性，建议选用品牌信誉好、经济实用的产品。

2.舞台旋转机械：根据舞台设计要求，选择具备较大承载能力和稳定性的旋转机械。

在施工过程中，需要严格按照安装要求进行，确保机械的使用安全。

3.舞台特效机械：根据演出需求选择合适的特效机械，如烟雾机、火焰机、喷泉机等。

在施工时，需要注意特效机械与演员和观众的安全距离，以及相应的安全防护措施。

4.舞台布景机械：根据演出需求和舞台设计，选择适合的布景机械。

在施工时，需要考虑布景机械的移动、固定和拆卸等操作，确保布景的平稳和美观。

二、舞台灯光专项施工方案：1.照明设计：根据舞台设计和演出需求，确定照明的布置和灯具的选择。

考虑到舞台的整体效果和舞台上演员的表现，需要合理设置主灯、背景灯和侧灯等。

2.灯光调试：在施工过程中，需要进行灯光的调试和效果测试。

确保灯光的亮度、色彩和动态效果符合要求。

3.照明控制：根据演出的需要，设置照明的控制系统，并进行相应的编程。

确保照明的切换和调节可以实现预定的效果。

4.灯光安装：在施工时，需要按照安装要求和安全标准进行灯光的固定和布线。

确保灯具安装牢固和电路连接正常。

三、舞台音响专项施工方案：1.音响设备选择：根据演出场地大小和音响要求，选择适合的功率和覆盖范围的音响设备。

考虑到声音的质量和均衡，需要选用品质较好的音响产品。

2.音响布置：根据舞台设计和演出需求，合理布置音响设备。

确保声音的均衡和覆盖范围合理。

在施工中，需要注意音箱的高度和角度调整，以及音响设备的连接和布线。

3.音响调试：在施工过程中，需要进行音响的调试和音质测试。

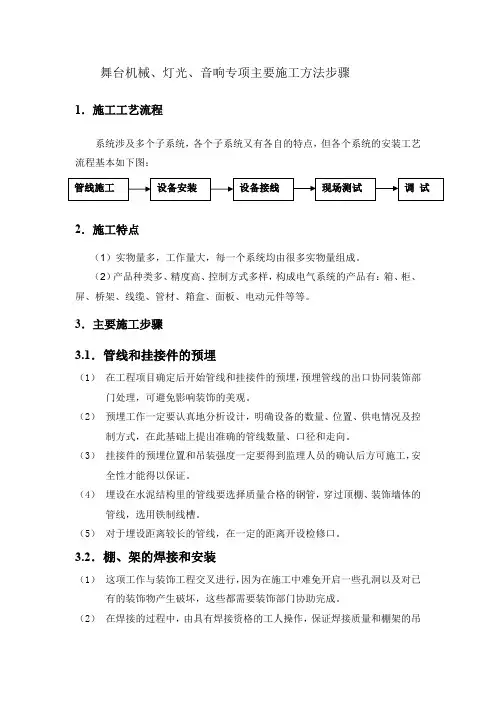

舞台机械、灯光、音响专项主要施工方法步骤1．施工工艺流程系统涉及多个子系统，各个子系统又有各自的特点，但各个系统的安装工艺流程基本如下图： 2．施工特点（1）实物量多，工作量大，每一个系统均由很多实物量组成。

（2）产品种类多、精度高、控制方式多样，构成电气系统的产品有：箱、柜、屏、桥架、线缆、管材、箱盒、面板、电动元件等等。

3．主要施工步骤3.1．管线和挂接件的预埋（1） 在工程项目确定后开始管线和挂接件的预埋，预埋管线的出口协同装饰部门处理，可避免影响装饰的美观。

（2） 预埋工作一定要认真地分析设计，明确设备的数量、位置、供电情况及控制方式，在此基础上提出准确的管线数量、口径和走向。

（3） 挂接件的预埋位置和吊装强度一定要得到监理人员的确认后方可施工，安全性才能得以保证。

（4） 埋设在水泥结构里的管线要选择质量合格的钢管，穿过顶棚、装饰墙体的管线，选用铁制线槽。

（5） 对于埋设距离较长的管线，在一定的距离开设检修口。

3.2．棚、架的焊接和安装（1） 这项工作与装饰工程交叉进行，因为在施工中难免开启一些孔洞以及对已有的装饰物产生破坏，这些都需要装饰部门协助完成。

（2） 在焊接的过程中，由具有焊接资格的工人操作，保证焊接质量和棚架的吊管线施工设备接线 现场测试 设备安装 调 试装强度。

（3）焊接施工与装饰工程同时进行。

必须注意：现场会有一些易燃物，所以施工中一定要注意防火，待焊接牢固，油漆完成后，开始安装。

安装时必须有建筑技术人员比较充足的时候才能开始吊装。

（4）所有的安装件都必须增设可靠的保护措施，这样的安装才有安全的保证。

3.3．各种线缆的铺设（1）要在线缆敷设时认真对线缆进行检查，象外皮是否破裂，屏蔽层是否损坏以及芯线是否断裂等等。

（2）穿管时钢丝与要穿的线缆捆扎牢固，扎头要减小阻力，必要时涂抹少量的润滑油。

（3）在敷设的线缆上做好明显的标记，以备安装设备和日后检修时使用。

3.4．设备器材安装根据工程进度，设备的安装在装饰完工、线缆铺设正确后并检测完毕具备设备进场条件后进行。

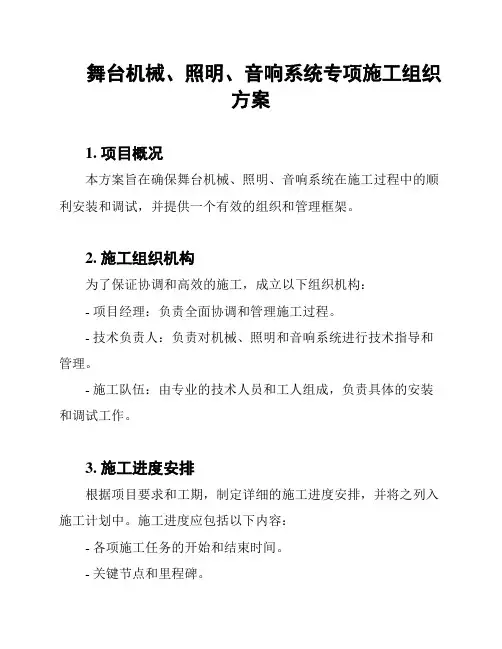

舞台机械、照明、音响系统专项施工组织方案1. 项目概况本方案旨在确保舞台机械、照明、音响系统在施工过程中的顺利安装和调试，并提供一个有效的组织和管理框架。

2. 施工组织机构为了保证协调和高效的施工，成立以下组织机构：- 项目经理：负责全面协调和管理施工过程。

- 技术负责人：负责对机械、照明和音响系统进行技术指导和管理。

- 施工队伍：由专业的技术人员和工人组成，负责具体的安装和调试工作。

3. 施工进度安排根据项目要求和工期，制定详细的施工进度安排，并将之列入施工计划中。

施工进度应包括以下内容：- 各项施工任务的开始和结束时间。

- 关键节点和里程碑。

- 施工过程中所需要的资源和材料。

4. 施工方案根据设计方案和技术要求，制定详细的施工方案。

施工方案应包括以下内容：- 各项机械、照明和音响系统的具体安装步骤。

- 施工过程中需要注意的问题和风险控制措施。

- 施工过程中的质量检查和验收标准。

5. 安全管理在施工过程中，必须重视安全管理，确保施工人员的人身安全和工作环境的安全。

安全管理应包括以下方面：- 提供必要的安全培训和防护装备。

- 制定安全操作规程，并强制执行。

- 定期进行安全检查和评估，并及时采取改善措施。

6. 质量控制为了确保舞台机械、照明、音响系统的质量，应采取以下措施：- 严格按照技术要求和标准进行施工。

- 进行必要的质量检查和测试。

- 及时修复和调整存在的质量问题。

7. 环境保护在施工过程中，应注重环境保护，遵守相关法律法规和环保要求。

环境保护措施应包括以下方面：- 合理使用和管理施工材料和废弃物。

- 减少噪音和粉尘污染。

- 保护施工现场周边的环境。

8. 供应管理为了保证施工材料和设备的供应，应采取以下管理措施：- 制定采购计划，并提前与供应商进行沟通。

- 对供应商进行评估和选择。

- 定期检查和验收供应的材料和设备。

9. 文档管理所有与施工有关的文档应进行规范的管理，包括以下方面：- 建立文档管理系统，确保各类文档的存档和检索。

舞台机械、灯光、音响施工工程施工组织设计方案舞台机械、灯光、音响施工工程施工组织设计编制人：xxx审核人：xxx编制日期：xxxx 年 xx 月 xx 日舞台机械、灯光、音响施工工程施工组织设计方案目录第一章概况 (4)第二章施工规范及标准 (4)第三章主要施工技术措施 (5)一、严格按照安装工序施工 (5)二、施工技术要点 (6)1、线缆铺设 (6)2、设备安装 (6)3、硅柜安装 (6)三、施工质量保证措施 (7)1、工程质量标准 (7)2、施工工艺制定 (8)3、质量控制措施和方法 (8)4、隐蔽工程和中间验收 (9)5、施工中的协调配合 (9)第四章主要施工方法及步骤 (10)一、施工工艺流程 (10)二、施工特点 (10)三、主要施工步骤 (10)1、管线和挂接件的预埋 (10)2、棚、架的焊接和安装 (11)3、各种线缆的铺设 (11)4、设备器材的安装 (11)5、供电线路、控制线路和信号线路的连接 (12)6、安装、供电线路、连接情况的检查 (12)7、成品保护措施 (12)8、调试及试运行 (13)第五章现场安全文明措施措施 (19)一、安全文明施工的目标 (19)二、安全文明施工的管理体系 (19)三、产品保护措施 (21)四、安全技术措施 (22)五、消防保卫措施 (24)第六章劳动力及材料安排保证措施 (26)一、拟委派项目经理及项目班子成员 (26)二、工程项目管理组织结构 (26)三、劳动力安排表 (26)四、材料安排保证管理措施 (26)第七章施工机械设备安排 (29)第八章施工工期进度计划 (30)第九章工程实施组织准备 (30)一、施工进场准备 (30)1、制定施工原则 (30)2、技术交底 (31)二、完善系统施工设计 (31)三、施工人员培训 (32)四、设备器材采购及供应 (32)五、施工场地要求 (33)第十章验收标准和方法 (34)一、意义 (34)二、验收标准 (35)三、验收条件 (35)四、验收步骤及方法 (36)第十一章系统交接 (37)第十二章技术支持及售后服务 (38)第一章概况文化中心位于马渚镇文化中心内。

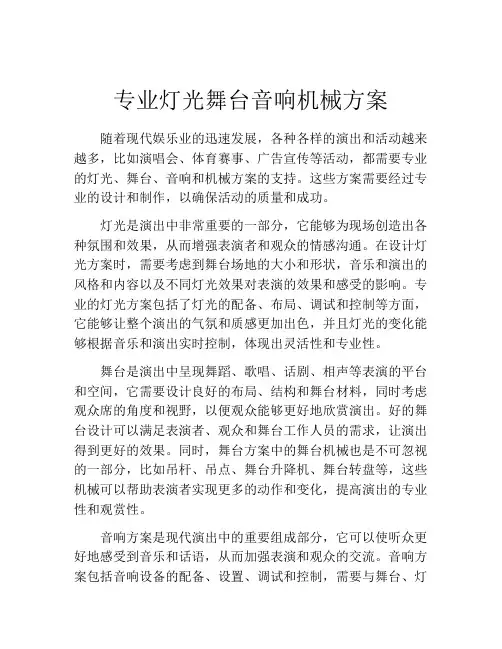

专业灯光舞台音响机械方案随着现代娱乐业的迅速发展，各种各样的演出和活动越来越多，比如演唱会、体育赛事、广告宣传等活动，都需要专业的灯光、舞台、音响和机械方案的支持。

这些方案需要经过专业的设计和制作，以确保活动的质量和成功。

灯光是演出中非常重要的一部分，它能够为现场创造出各种氛围和效果，从而增强表演者和观众的情感沟通。

在设计灯光方案时，需要考虑到舞台场地的大小和形状，音乐和演出的风格和内容以及不同灯光效果对表演的效果和感受的影响。

专业的灯光方案包括了灯光的配备、布局、调试和控制等方面，它能够让整个演出的气氛和质感更加出色，并且灯光的变化能够根据音乐和演出实时控制，体现出灵活性和专业性。

舞台是演出中呈现舞蹈、歌唱、话剧、相声等表演的平台和空间，它需要设计良好的布局、结构和舞台材料，同时考虑观众席的角度和视野，以便观众能够更好地欣赏演出。

好的舞台设计可以满足表演者、观众和舞台工作人员的需求，让演出得到更好的效果。

同时，舞台方案中的舞台机械也是不可忽视的一部分，比如吊杆、吊点、舞台升降机、舞台转盘等，这些机械可以帮助表演者实现更多的动作和变化，提高演出的专业性和观赏性。

音响方案是现代演出中的重要组成部分，它可以使听众更好地感受到音乐和话语，从而加强表演和观众的交流。

音响方案包括音响设备的配备、设置、调试和控制，需要与舞台、灯光和机械方案进行有效的协调。

音响方案可以根据演出类型和音乐风格进行过滤和增强，从而达到更好的音效和听觉效果，让观众更好地体验演出。

机械方案是现代演出中的必备组件，可以实现舞台动作和布景的变化和转换，使演出更加流畅和生动。

机械方案包括主轴、动力系统、传动系统、控制系统等，需要根据演出的需要和空间进行灵活的设计和制作，同时也需要考虑舒适度和安全性。

好的机械方案可以极大地提高演出的可观性和口碑。

综上所述，专业的灯光、舞台、音响和机械方案是现代演出中必不可少的一部分，它们可以有效地提高演出的质量和观赏性。

礼堂舞台机械灯光、音响扩声系统工程设计方案目录1工程概述 (5)1.1工程基本概况 (5)1.2工程系统功能定位 (5)1.3工程图纸分析 (6)2音响扩声系统设计依据 (6)3扩声系统声学特性指标 (7)3.1最大声压级(在厅堂内各测量点可能的最大峰值声压级的平均值) (dB) (7)3.2传输频率特性 (7)3.3稳态声场不均匀度(dB) (8)3.4传声增益(dB) (8)3.5系统总噪声级 (8)4对建声要求 (8)4.1混响时间 (8)4.2背景噪声 (10)4.3声反射 (11)4.4隔声和隔振 (12)5音控室技术要求 (12)6音响扩声系统设计 (12)6.1音箱选用和布置 (13)6.1.1音箱选用 (13)6.2音箱布置 (20)6.2.1左、右声道音箱布置 (20)6.2.2中间声道音箱布置 (21)6.2.3舞台返送音箱布置 (22)6.3声场计算 (22)6.3.1已知观众厅数据 (23)6.3.2室内平均吸声系数a (23)6.3.3房间常数R (23)6.3.4音箱声功率级Lw(dB) (24)6.3.5音箱在厅内产生声压级 (24)6.3.6扩声系统临界距离 (25)6.4音响扩声系统设备配置 (25)6.4.1调音台 (25)6.4.2数字音频处理器 (26)6.4.3均衡器 (27)6.4.4反馈抑制器 (28)6.4.5效果器 (29)6.4.6录音卡座 (30)6.4.7录放机 (31)6.4.8话筒 (32)6.4.9电源时序器 (35)6.5多媒体视频显示及切换系统 (36)6.5.1概述 (36)6.5.2主要设备配置介绍 (36)7舞台灯光系统 (41)7.1舞台灯光系统设计依据 (41)7.1.1中华人民共和国国家标准 (41)7.1.2中华人民共和国建设部标准 (41)7.1.3中华人民共和国文化行业标准 (42)7.1.4中华人民共和国广播电影电视行业标准 (42)7.1.5中华人民共和国专业行业标准 (42)7.2灯光照明系统设计要求 (42)7.3舞台灯光系统设计方案 (42)7.3.1舞台灯光、机械布置平面图 (42)7.3.2舞台灯光设备配置表： (43)7.4灯光照明系统配置介绍 (44)7.4.1电脑摇头灯 (44)7.4.2三基色会议灯 (46)7.4.3聚光灯 (47)7.4.4电影回光灯 (47)7.4.5地排灯 (47)7.4.6强力频闪灯 (47)7.4.7遥控数码恒温烟雾机 (48)7.4.8调光控制台 (48)7.4.9数字硅箱 (49)7.4.10换色设备 (49)8舞台机械、幕布系统 (49)8.1编制依据 (50)8.2舞台栅顶及基础 (50)8.3舞台机械系统设计方案 (50)8.4舞台机械及幕布配置 (50)8.5舞台幕布部分 (51)8.6舞台机械及吊杆部分 (52)9电影放映系统 (53)9.1概述 (53)9.2设计思路 (55)9.2.1根据功能需要选择合适的立体声模式 (55)9.2.2根据需求选择不同的设备档次 (56)9.2.3根据相关技术标准设计 (56)9.3主要设备配置 (56)9.3.1放映机 (56)9.3.2信息处理器 (57)9.3.3电影主扩扬声器 (58)9.3.4电影环绕扬声器 (59)9.3.5次低音扬声器 (59)9.3.6专业电影功放 (60)10供电要求 (61)11工程施工规范 (61)12具体施工内容 (63)12.1管线敷设 (63)12.2吊装件安装 (67)12.3设备检验 (67)12.4设备安装 (68)12.5工程的电源与有关的接地标准 (68)12.6设备调试 (69)13施工技巧 (70)13.1线路的穿接铺设要点 (70)13.2供电系统开关、插座的连接 (70)13.3屏蔽网络的布置 (71)14施工质量、技术、安装、降低成本措施 (71)14.1质量目标 (71)14.2质量体系 (71)14.3技术措施 (71)14.4质量保证措施 (71)14.5安全文明施工措施 (72)14.6节约措施 (73)14.7材料管理措施 (73)14.8消防、保卫措施 (73)14.9甲方需配合事项 (73)15测试 (74)15.1测试安排 (74)15.2测试程序及测试项目 (74)16工程验收 (74)16.1验收内容 (74)16.2验收标准 (75)16.3工程评审 (75)17质量安全保证体系 (75)17.1SO 9001质量体系认证证书 (75)17.2系统质量保证、售后服务及有关承诺 (76)17.3质量保证体系结构与功能 (78)17.4质量保证体系使用范围及内容 (78)17.4.1技术咨询、设计保证体系 (79)17.4.2方案设计质量保证体系 (79)17.4.3初步设计质量保证体系 (80)17.4.4施工图设计质量保证体系 (80)17.4.5技术资料管理体系 (81)17.4.6设计文件审核程序 (82)17.5工程施工质量保证体系 (82)17.6安装工程质量保证系统 (82)17.6.1管线工程质量保证体系 (83)17.6.2系统调试质量保证体系 (83)17.7产品质量保证体系 (83)17.8项目及产品服务质量保证体系 (84)17.8.1前期服务质量保证体系 (84)17.8.2工程服务质量保证体系 (84)17.8.3售后服务质量保证体系 (84)18系统工程保修及服务 (85)19某电子系统集成工程有限公司部分典范工程 (86)工程概述1.1 工程基本概况礼堂音响扩声、舞台灯光、舞台机械、幕布、电影放映系统工程其功能主要为：以会议、报告为主，兼顾综合性文艺演出的使用及5.1声道立体声电影放映等，是一个多功能使用厅堂。

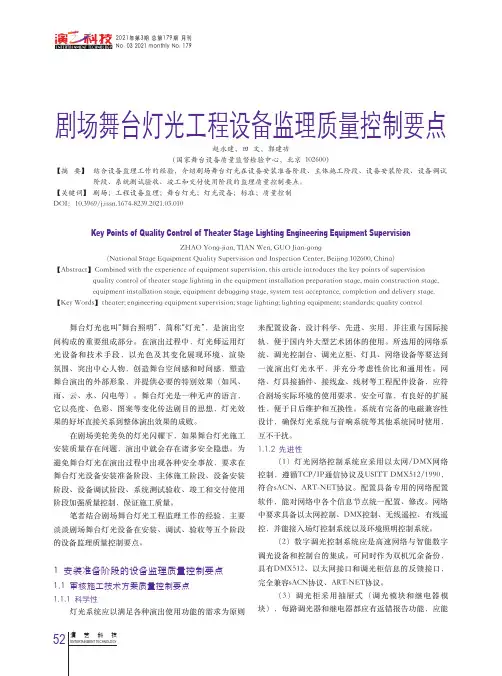

舞台灯光也叫“舞台照明”，简称“灯光”，是演出空间构成的重要组成部分。

在演出过程中，灯光师运用灯光设备和技术手段，以光色及其变化展现环境、渲染氛围、突出中心人物，创造舞台空间感和时间感，塑造舞台演出的外部形象，并提供必要的特别效果（如风、雨、云、水、闪电等）。

舞台灯光是一种无声的语言，它以亮度、色彩、图案等变化传达剧目的思想，灯光效果的好坏直接关系到整体演出效果的成败。

在剧场美轮美奂的灯光闪耀下，如果舞台灯光施工安装质量存在问题，演出中就会存在诸多安全隐患。

为避免舞台灯光在演出过程中出现各种安全事故，要求在舞台灯光设备安装准备阶段、主体施工阶段、设备安装阶段、设备调试阶段、系统测试验收、竣工和交付使用阶段加强质量控制，保证施工质量。

笔者结合剧场舞台灯光工程监理工作的经验，主要谈谈剧场舞台灯光设备在安装、调试、验收等五个阶段的设备监理质量控制要点。

1 安装准备阶段的设备监理质量控制要点1.1 审核施工技术方案质量控制要点1.1.1 科学性灯光系统应以满足各种演出使用功能的需求为原则【摘 要】 结合设备监理工作的经验，介绍剧场舞台灯光在设备安装准备阶段、主体施工阶段、设备安装阶段、设备调试 阶段、系统测试验收、竣工和交付使用阶段的监理质量控制要点。

【关键词】 剧场；工程设备监理；舞台灯光；灯光设备；标准；质量控制DOI：10.3969/j.issn.1674-8239.2021.03.010Key Points of Quality Control of Theater Stage Lighting Engineering Equipment SupervisionZHAO Yong-jian, TIAN Wen, GUO Jian-gong(National Stage Equipment Quality Supervision and Inspection Center, Beijing 102600, China)【Abstract】Combined with the experience of equipment supervision, this article introduces the key points of supervision quality control of theater stage lighting in the equipment installation preparation stage, main construction stage, equipment installation stage, equipment debugging stage, system test acceptance, completion and delivery stage.【Key Words】theater; engineering equipment supervision; stage lighting; lighting equipment; standards; quality control来配置设备，设计科学、先进、实用，并注重与国际接轨，便于国内外大型艺术团体的使用。

余姚市马渚镇文化中心装饰装修工程舞台机械、灯光、音响专项施工方案编制人：审核人：审批人：编制单位：xxxxx有限公司编制日期：年月日舞台机械、灯光、音响专项施工方案第一节舞台机械一、舞台机械设计技术说明（一）、设备配置一览表剧院采用镜框式箱形舞台结构。

剧院主舞台建筑台口宽度为13m，高度初定7.6m，台塔宽23m~35m，进深11m。

主舞台上空配置了部分灯光吊杆和电动吊杆，可完全满足会议、演出对挂景和挂灯的要求。

总的来说，从硬件设施上，剧院已完全具备了进行各类演出的条件。

大幕是用来分隔舞台与观众厅的第一道幕，一般在演出始末使用。

这里配置的大幕机能够实现大幕水平方向启闭台口的功能。

二幕机设置在主表演区，是在独（或多）幕多场剧目中，带动二幕切换场次的设备。

设置于主舞台上部的11道电动吊杆，用于提升布景、各种幕布、二道幕和吊挂灯具等。

吊杆配备高精度编码器，通过PLC控制实现高精度任意定位功能。

主舞台上配置了6道灯光吊杆，充分满足主舞台区演出的灯光要求。

（二）、机械设备规格1）前檐幕吊杆、景吊杆设置于主舞台上部，用途广泛，既可用于提升布景、各种幕布、二道幕等，也可以吊挂灯具、参与演出等。

电动吊杆由下列部分组成：双杆杆体吊杆；卷扬系统，包括电动机、减速器、双制动器、卷筒、滑轮组件、钢丝绳和配件等；保护装置，行程限位装置、松乱绳检测、过流保护等。

控制系统要求采用计算机可编程控制器，可以在操作台上控制，能实现全行程位置控制。

在操作台（盘）上能设定位置（行程），并具有运动状态和定位显示以及记忆存储等功能。

在操作台（盘）上设有上升、下降和紧急停车按钮和单独的操纵杆等。

技术参数数量：1+11道宽度：15.5m，5吊点行程：13m速度：0.3m/s载荷：5kN功率：3kW2）灯光吊杆灯光吊杆设置于主舞台上部，专用于吊挂舞台灯具。

灯光吊杆由下列部分组成：单层挂灯杆体及2个收线筐；卷扬系统，包括电动机、减速器、双制动器、卷筒、滑轮组件、钢丝绳和配件等；保护装置，行程限位装置、松乱绳检测、过流保护等。

大剧院舞台机械、灯光及广播音响系统工程施工监理细则编制人员：李编制日期：审批人员：审批日期：编制单位：环建设工程管理有限公司大剧院舞台机械、灯光及广播音响系统工程一、舞台设备安装监理1、施工准备监理（1）施工前期：1)熟悉设计图纸文件、技术文件等；2)参观工厂的组装、调试过程；3)施工现场检查复核土建预埋件的尺寸位置，并按施工图画出安装的基准标高及位置，并做好相应的记录；4)按安装工艺要求检查各种工装、吊具、辅助及运输工具的配置是否齐全。

5)检查施工人员的安全、文明教育和技术交底。

（2）设备运输、装卸、搬运及吊装设备运输、装卸、搬运及吊装，均应按拟订的施工方案组织实施。

通常可采用：1)运输：设备的运输采用5吨加长或10吨汽车运输，现场卸货采用叉车或吊车。

因大货车不能白天进城，所有货物都要在晚上卸下，请总包方协助配合卸货，提供场地及照明。

2)吊装：台下设备的吊装采用一台1吨的简易行吊和2吨卷扬机先后安装于乐池升降台和主舞台升降台,行吊沿舞台台口平行线行走，可以吊装乐池升降台和主舞台升降台。

台上设备的吊装采用2吨的卷扬机，卷扬机放置于舞台面，吊点受力于舞台栅顶。

2、舞台设备安装顺序（1）台下设备机械安装顺序：根据审批认可的施工方案实施。

（2）台上设备机械安装顺序：根据审批认可的施工方案。

（3）舞台机械控制系统安装顺序：舞台机械控制系统的安装可根据机械安装实际情况同时穿插进行。

走线系统—动力柜—系统线连接—执行系统连接—操作台—调试。

3、舞台单项设备机械安装工艺控制（1）台下主要舞台机械设备安装工艺控制1）测量放线A. 以台口线和主舞台中心轴线为基准，用经纬仪、50m钢卷尺、弹簧秤、钢尺等测量工具，找出舞台径向（平行于台口线）中心线，用弹簧秤拉50m卷尺校对舞台两中心轴线的垂直度；以舞台两中心轴线为基准，将升降台中心线轴线、传动机构位置线、啮合机构位置线、配重机构位置线等标设在砼基础或预埋件上，复核各尺寸的正确性及垂直度。

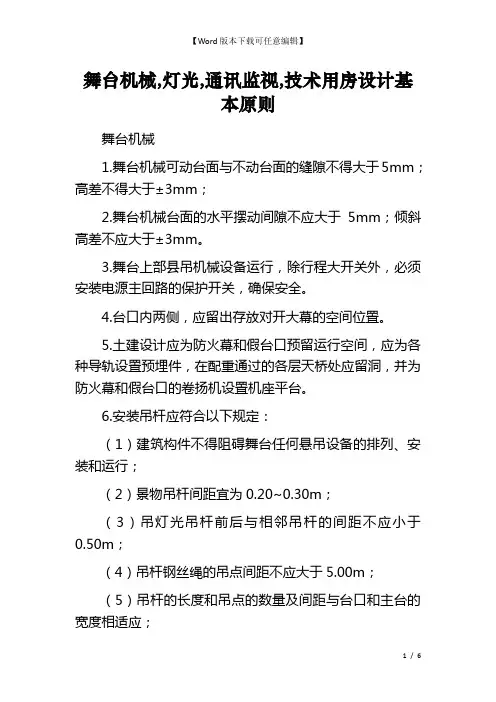

舞台机械,灯光,通讯监视,技术用房设计基本原则舞台机械1.舞台机械可动台面与不动台面的缝隙不得大于5mm；高差不得大于±3mm；2.舞台机械台面的水平摆动间隙不应大于5mm；倾斜高差不应大于±3mm。

3.舞台上部县吊机械设备运行，除行程大开关外，必须安装电源主回路的保护开关，确保安全。

4.台口内两侧，应留出存放对开大幕的空间位置。

5.土建设计应为防火幕和假台口预留运行空间，应为各种导轨设置预埋件，在配重通过的各层天桥处应留洞，并为防火幕和假台口的卷扬机设置机座平台。

6.安装吊杆应符合以下规定：（1）建筑构件不得阻碍舞台任何悬吊设备的排列、安装和运行；（2）景物吊杆间距宜为0.20~0.30m；（3）吊灯光吊杆前后与相邻吊杆的间距不应小于0.50m；（4）吊杆钢丝绳的吊点间距不应大于5.00m；（5）吊杆的长度和吊点的数量及间距与台口和主台的宽度相适应；（6）吊杆的运行应有确保安全的保护装置，防止机械或电气损坏失灵、坠杆伤人。

7.假台口和灯光渡过桥的舞台，天桥必须设置相应的码头与假台口或灯光渡桥相通。

8.伸出式舞台及岛式舞台的上空，应设相应数量的吊点，土建设计为吊点的安装提供条件。

9.机械行程中应有相应的声、光警示信号，但不得影响演出效果。

二、舞台灯光1.面光桥应符合以下规定（1）第一道面光桥的位置，应使光轴射到台口线与台面的夹角为45°~50°；（2）第二道面光桥的位置，应使光轴射到大台唇边沿或升降乐池前边沿与台面的夹角为45°~50°；（3）面光桥除灯具所占用的空间外，其通行和工作宽度：甲等剧场不得小于1.20m；乙、丙等剧场不得小于1.00m；（4）面光桥的通行高度，不应低于1.80m；（5）面光桥的长度不应小于台口宽度，下部应设50mm 高的挡板，灯具的射光口净高不应小于0.80m，也不得大于1.00m；（6）射光口必须设金属护网，固定护网的构件不得遮挡光柱射向表演区；护网孔径宜为35~45mm，铅丝直径不应大于1.0mm；（7）面光桥挂灯杆的净高宜为1.00m。

舞台机械、灯光音响项目施工方案（1）工程实施组织准备1）施工进场准备1.1．制定施工原则根据我公司以往在工程施工管理上的成功经验及按照业主、总包单位的有关要求，制定施工原则及标准如下：1.安全施工的原则所有人员应遵守工程建设安全生产管理规定，严格按照安全标准组织施工，并随时接受行业安全检查人员依法实施的监督检查，采取必要的安全防护措施，消除事故隐患。

对施工人员不断进行安全教育，将安全施工规范及条例落实到实处，并建立良好的实施、监督和教育体系，充分保证系统施工的安全。

特别是在动力设备、输电线路、地下管道、易燃易爆地段的施工，施工开始前应向技术、安全负责人提出安全防护措施，经认可后方可施工。

2.可靠性的原则作为现代会议系统工程，其功能越来越强大，同时也越来越系统集成化，这意味着其具有更高的使用功能，同时也意味着如果系统出现故障，其所造成的各种混乱及损失也很大，因此，要求我们在工程施工过程中，时刻牢记系统可靠性为第一的这一原则，尽量将隐患排除。

如：减少缆线接点、加强系统网络的抗干扰、抗腐蚀、抗损坏（挤压、虫蛀等）的能力等等，确保系统的高质量和可靠性。

3.扩充灵活及更改方便的原则任何一座建筑在其完全竣工之前都不可能确定其最终的使用方式，而且随着具体情况的变化，其使用方式也将随之改变。

因此，在施工过程中，要充分考虑今后系统的更改和扩展要求，该预留管线及预埋件的地方一定要留，该设置扩充接口的地方一定要设，等等。

4.维护维修简便的原则为了今后系统维修的方便，在前期的施工中只有充分考虑到今后这方面的需要，才不至于造成今后系统维护的麻烦，才能使系统始终处于良好的工作状态。

1.2．技术交底在正式开工前，组织全体项目人员参加施工图纸的技术分析交底和现场勘察。

使全体人员熟悉和掌握施工图纸技术工艺要求和现场情况、施工步骤、质量要求，使施工人员做到心中有数，以便科学合理的施工，提高效率。

所有施工人员要结合自身工作特点写出工作职责计划。

第25章舞台机械、灯光、音响系统监理实用技术 (2)25.1舞台机械、灯光、音响系统监理基础 (2)25.1.1音响系统概述 (2)25.1.2灯光 (3)25.1.3 舞台机械 (4)25.2 舞台机械系统的监理 (4)25.2.1总体要求 (4)25.2.2机械吊杆监理要点 (5)25.2.3大幕沿幕升降机监理要点 (5)25.2.4无级调速均匀伸缩大幕机监理要点 (6)25.2.5电动布景吊杆监理要点 (6)25.2.6电动灯光吊杆（5道）监理要点 (7)25.2.6二道幕机监理要点 (7)25.3 舞台灯光系统的监理 (7)25.3.1基本要求 (8)25.3.2信号控制换色器监理要点 (8)25.3.3灯控台及调光设备监理要点 (9)25.4 舞台音响系统的监理 (9)25.4.1一级特性指标要求 (10)25.4.2音箱安装的监理 (11)25.4.3扩声多媒体音频矩阵监理 (12)第25章舞台机械、灯光、音响系统监理实用技术音响系统的主要功能有：会议扩音、录音，音乐重放并兼容卡拉OK演唱和播放背景音乐之功能。

灯光建设在大楼演示厅内，要求其在总控室的控制台上即可对厅内灯光的开与关、亮暗逐级变化状态能够进行控制，灯光色温、中心照度等技术指标按照国家规定标准进行设计，灯光效果达到适合现场拍摄录像和会议的要求。

舞台机械系统，包括均匀伸缩大幕、电动水平吊杆、银幕架、电动幕等。

本章重点讨论了以下内容：（1）舞台机械、灯光、音响系统监理基础（2）舞台机械系统的监理（3）舞台机械灯光系统的监理（4）舞台音响系统的监理25.1舞台机械、灯光、音响系统监理基础25.1.1音响系统概述音响系统的主要功能有：会议扩音、录音，音乐重放并兼容卡拉OK演唱和播放背景音乐之功能。

演示厅的建声条件在符合国家规定的标准情况下，音响工程的建设标准按照国家标准进行设计。

①调音台其主要功能是将多路输入信号进行放大、混合、分组、音色修饰和音响效果加工、音响播送、节目录制的重要设备。

艺术中心舞台音视频、灯光、机械系统项目维保方案公司简介：我公司经营舞台专业设备如：舞台机械设备、灯光设备、音响设备、视听设备、影音控制设备等等项目的工程安装、调试、保养、维护。

我公司具有专业人士多名，对工程安装和维护有丰富的经验、过硬的技术。

我们将谨慎科学的做好贵单位艺术中心维保服务。

现将艺术中心舞台音视频、灯光、机械系统维保方案如下：（一）维保内容宿州文化艺术中心舞台系统：音响系统、LED系统、机械系统、灯光系统、同传及内通系统、放映系统、监控系统（二）实施方案对各个系统实施严格管理，建立完整的值班制度和维修保养规则，值班人员应认真监测系统运行状况，随时记录异常情况，及时报修。

1、按国家有关规范和要求派专业人员对系统定期检查、检测、保养、维修，确保设备正常运行。

、对维保项目每月进行1次检测，并填写巡检记录，发现故障及时排除或修复，并作为考核维保工作的依据。

、每季度2次维保项目系统状态进行检查，每年8次。

如果出现故障和问题，及时排除或修复。

2、提供24小时维保热线：139******** ，24*365天随时接受业主的服务请求；接到业主服务请求后，派专业工程师12小时内到达现场。

、维保技术人员对故障进行诊断后，按紧急程度不同划分，最迟在8小时提交解决方案。

、维保技术人员到达现场后需持续工作直到设备正常运行，一般故障应在4小时内修复；如需等待购买配件或因设备本身等原因不能及时修复的，立即向业主报告，并采取相应的应急措施，在此期间，系统中断运行不超过12小时。

、系统或设备修复后必须由业主方相关人员确认。

3、设备更换：维护保养过程中需购买、更换设备或配件的，事先向业主报告，由业主代表签字确认后，方可进行维修或更换。

若我方为了确保系统或设备正常运行，应急修复需立即更换设备或配件的，必须在事后及时向业主报告，更换的损坏件交由业主查验。

更换的设备（或配件）型号参数不得低于原设备（或配件）型号参数，并记入设备维修（更换）记录单。

舞台机械.灯光音响编制依据舞台机械及幕布技术需求1.系统设计依据的规范及标准JGJ/57-2016 《剧场建筑设计规范》GB50016-2014 《建筑设计防火规范》GB50017-2017 《钢结构设计标准》GB/T3811-2008《起重机设计规范》GB 5226.2-2002《机械安全.机械电气设备第32部分：起重机械技术条件》GB/T5905-2011 《起重机试验规范和程序》GB 6067.1-2010《起重机械安全规程》GB 12602-2009 《起重机械超载保护装置安全技术规范》GB 50052-2009 《供配电系统设计规范》GB 50054-2011 《低压配电设计规范》GB 50055-2011 《通用用电设备配电设计规范》其他机械.电气设备和控制设备的相关国家标准和行业标准GB/T 50062-2008 《电力装置的继电保护和自动装置设计规范》GB 50150-2016 《电气装置安装工程电气设备交接试验标准》GB 50168-2006 《电气装置安装工程电缆线路施工及验收规范》GB 50169-2016 《电气装置安装工程接地装置施工及验收规范》GB 50170-2006 《电气装置安装工程旋转电机施工及验收规范》GB 50171- 2012 《电气装置安装工程盘.柜及二次回路结线施工及验收规范》GB 50254-2014 《电气装置安装工程低压电器施工及验收规范》GB 50255-2014 《电气装置安装工程电力变流设备施工及验收规范》GB 50256-2014 《电气装置安装工程起重机电气装置施工及验收规范》GB 50303-2015 《建筑电气工程施工质量验收规范》GB/T50311-2016《综合布线系统工程设计规范》GB/T50312-2016《综合布线系统工程验收规范》GB 14048.1-2012 低压开关设备及控制设备总则GB 14048.3-2012 低压开关设备及控制设备低压开关.隔离器.隔离开关及熔断器组合电器舞台灯光系统技术需求1.舞台灯光系统设计依据1.1 通用的规范和标准JGJ-57-2000/J67-2001《报告厅建筑设计规范》JGJ/16-2008《民用建筑电气设计规范》GB 50016—2006《建筑设计防火规范》GB/T 50314-2006《智能建筑设计标准》GB50034-2004《建筑照明设计标准》GB 50054-2011《低压配电设计规范》GB50311-2007《综合布线系统工程设计规范》GB50312-2007《综合布线系统工程验收规范》GB50259-96《电气装置安装工程电气照明装置施工及验收规范》GB50168-2006《电气装置安装工程电缆线路施工及验收规范》GB50169-2006《电气装置安装工程接地装置及验收规范》GB 50303-2002《建筑电气工程施工与质量验收规范》GB 50171-1992《电气装置安装工程盘.柜及二次回路结线施工及验收规范》GB 50303-2002《建筑电气工程施工与质量验收规范》 GB/T 11918-2001《工业用插头插座和耦合器》第1部分：通用需求GB50062-92《电力装置的继电保护和自动装置设计规范》GB/T50328-2001《建设工程文档归档整理规范》1.2 舞台灯光系统工程规范和标准WH 0202-1995《舞台灯光图符代号及制图规则》WH-0204-1999《舞台灯具光学质量的测试与评价》WH/T 0203-1996《舞台调光设备术语标准》WH/T 26-2007《舞台灯具光度测试与标注》GB/T 13582-1992《电子调光设备通用技术条件》GB/T 14218-1993《电子调光设备性能参数与测试方法》GB/T 7002-2008《投光照明灯具光度测试》GB7000.14-2000《通风式灯具安全需求》GB7000.15-2000《舞台灯光.电视.电影及摄影场所（室内外）用灯具安全需求》其他有关的国家和行业所使用的现行的规范.标准.规程。
