焊接培训材料(1)

电焊工基础知识安全用电的基础知识一、造成触电事故的原因1.属于操作行为的事故有：1)在更换焊条、电极和焊接的操作中，手或身体某部接触到焊条、焊钳或焊枪的带电部分，而脚或身体其它部分对地和金属结构间无绝缘防护。

如在金属容器、管道、锅炉、船仓或金属构架上施焊时，或当身上大量出汗、阴雨天、潮湿地点焊接时。

2)在接线、调节焊接规范和移动焊接设备时，手或身体某部碰触到接线柱、极板等带电体而造成触电。

3)在登高焊接时，触及低压线路或靠近高压网路引起的触电事故。

4)利用厂房金属结构、管道、轨道、天车吊钩或其它金属搭接作为焊接回路而发生触电事故。

2.属于设备故障的有：A.电焊设备罩壳漏电，人体碰触罩壳而触电。

造成罩壳漏电的原因有：1)由于线圈潮湿导致绝缘损坏。

2)焊机长期超载运行或短路发热，致使绝缘降低、烧损而漏电。

3)焊机安装地点和方法不符合安全要求，遭受振动、碰击，而使线圈或引线绝缘受到机械损伤，并与铁心和罩壳短路。

4)维护检修不善或工作现场混乱，致使小金属物如铁丝、铁屑、铜丝或小铁管头之类一端碰到接线柱、电线头等带电体，另一端碰到铁心或罩壳而漏电。

5)由于电焊设备或线路发生故障而引起的事故，如焊机的火线与零线接错，使外壳带电而造成触电事故。

6)电焊过程中，人体触及绝缘破损的电缆、破裂的胶木盒等。

二、预防触电事故的技术措施1.隔离措施是指不使人接触带电导体。

通常有两方面安全措施；1）安全距离包括线路间、设备间和安全作业及检修时，应留有一定的安全距离。

2）屏护对带电设备或装置采用防罩壳、遮栏等方法实行隔离。

2.绝缘措施是指把带电体用绝缘物封闭起来。

电焊设备的带电部分（如初、次级线圈间、线圈与外壳间）必须符合绝缘标准要求，其绝缘电阻值均不得小于1兆偶。

对于手持式电动工具的绝缘电阻值不低于2兆偶。

一般低压设备绝缘电阻值要大于兆偶。

3.保护接地是指将正常情况下不带电的金属壳体，用导线和接地极与大地连接起来以保障人身安全。

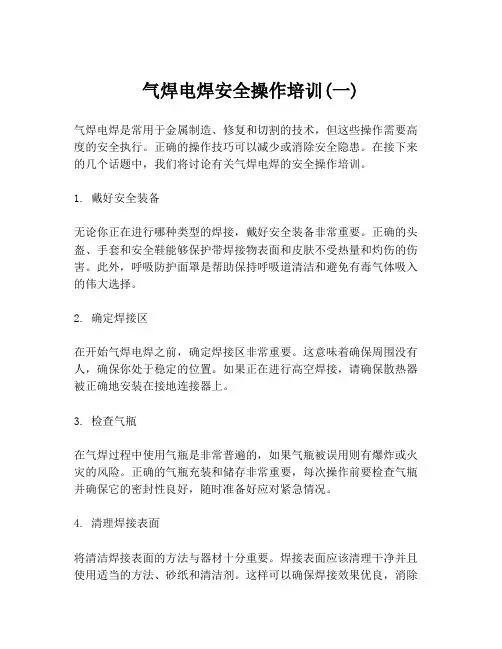

气焊电焊安全操作培训(一)气焊电焊是常用于金属制造、修复和切割的技术，但这些操作需要高度的安全执行。

正确的操作技巧可以减少或消除安全隐患。

在接下来的几个话题中，我们将讨论有关气焊电焊的安全操作培训。

1. 戴好安全装备无论你正在进行哪种类型的焊接，戴好安全装备非常重要。

正确的头盔、手套和安全鞋能够保护带焊接物表面和皮肤不受热量和灼伤的伤害。

此外，呼吸防护面罩是帮助保持呼吸道清洁和避免有毒气体吸入的伟大选择。

2. 确定焊接区在开始气焊电焊之前，确定焊接区非常重要。

这意味着确保周围没有人，确保你处于稳定的位置。

如果正在进行高空焊接，请确保散热器被正确地安装在接地连接器上。

3. 检查气瓶在气焊过程中使用气瓶是非常普遍的，如果气瓶被误用则有爆炸或火灾的风险。

正确的气瓶充装和储存非常重要，每次操作前要检查气瓶并确保它的密封性良好，随时准备好应对紧急情况。

4. 清理焊接表面将清洁焊接表面的方法与器材十分重要。

焊接表面应该清理干净并且使用适当的方法、砂纸和清洁剂。

这样可以确保焊接效果优良，消除腐蚀等等。

焊接过程中操作者应该时常将工具和设备清理干净。

5. 充分培训培训可以为工作人员提供安全操作技巧以及基本的操作技能。

正确的气焊和电焊技术培训，将教授重要的基础技能包括：焊接稳定性、调整间隙、焊接技术、电源管理和整个过程安全操作。

通过培训，操作者可以学到最新的焊接技术和安全操作技巧。

总之，气焊电焊是一项危险的工作，但是使用正确的技术和设备及着力推广安全操作技巧，操作者可以大大降低事故和意外发生的风险。

通过以上几点操作技巧培训，你可以确保你的气焊电焊技术和操作是正确的、安全的，让你顺利地完成所有的焊接过程。

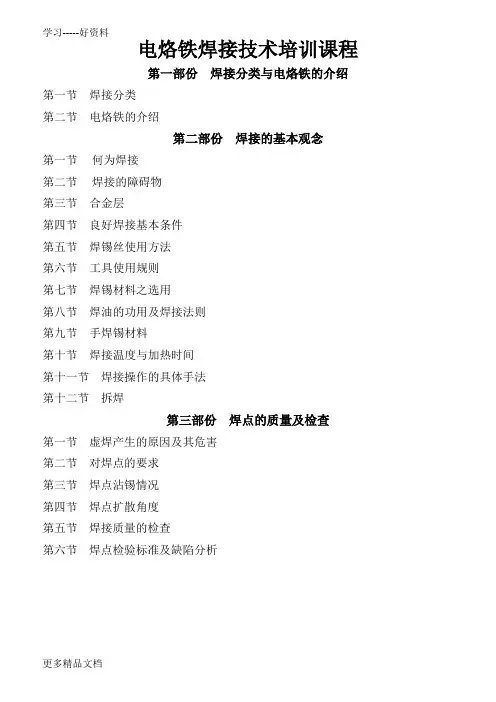

电烙铁焊接技术培训课程第一部份焊接分类与电烙铁的介绍第一节焊接分类第二节电烙铁的介绍第二部份焊接的基本观念第一节何为焊接第二节焊接的障碍物第三节合金层第四节良好焊接基本条件第五节焊锡丝使用方法第六节工具使用规则第七节焊锡材料之选用第八节焊油的功用及焊接法则第九节手焊锡材料第十节焊接温度与加热时间第十一节焊接操作的具体手法第十二节拆焊第三部份焊点的质量及检查第一节虚焊产生的原因及其危害第二节对焊点的要求第三节焊点沾锡情况第四节焊点扩散角度第五节焊接质量的检查第六节焊点检验标准及缺陷分析电烙铁焊接技术培训课程内容绪言焊接在电子产品装配过程中是一项很重要的技术，也是制造电子产品的重要环节之一，如果没有相应的工艺质量保证，任何一个设计精良的电子装置都难以达到设计指标。

它在电子产品实验、调试、生产中应用非常广泛，而且工作量相当大，焊接质量的好坏，将直接影响到产品的质量。

电子产品的故障除元器件的原因外，大多数是由于焊接质量不佳而造成的。

因此，掌握熟练的焊接操作技能对产品质量是非常有必要的。

本培训教材着重讲述应用广泛的手工锡焊焊接。

其目的是使公司员工在使用烙铁时，有正确的使用方法及认识，进而提升产品品质及延长零件寿命。

同时，也使公司的品检员对焊接方面的知识有着进一步的了解，在生产现场控制过程中达到最佳的品质保证。

第一部份焊接分类与电烙铁的介绍第一节焊接分类焊接技术在电子工业中的应用是非常广泛的，图1-1-1所示是现代焊接技术的主要类型。

在电子工业中，几乎各种焊接方法都要用到，但使用最普遍、最具有代表性的是锡焊法。

锡焊是焊接的一种，它是将焊件和熔点比焊件低的焊料共同加热到焊锡温度，在焊件不熔化的情况下，焊料熔化并浸润焊接面，依靠二者的扩散形成焊件的连接。

其主要特征有以下三点：①焊料熔点低于焊件；②焊接时将焊料与焊件共同加热到锡焊温度，焊料熔化而焊件不熔化；③焊件的形成依靠熔化状态的焊料浸润焊接面，由毛细管作用使焊料进入焊件的间隙，形成一个结合层，从而实现焊件的结合。

一、焊接基础知识一、判断题1、焊接就是通过加热、加压或两者并用，并且用（或不用）填充材料，使焊件达到原于结合的一种加工方法。

（）2、焊接不仅使金属材料永久地连接起来，也可以使某些非金属材料达到永久连接的目的。

（）3、熔焊是在焊接过程中，将焊件接头加热至塑性状态，然后施加一定压力完成的焊接方法。

（）4、钨极氩弧焊属于溶化极电弧焊。

（）5、由于焊接是一个局部的、不均匀的加热，冷却或加压，所以焊后的金属易产生变形及应力。

（）6、焊接、切割过程中会产生有害气体、金属蒸汽和粉末。

（）7、点击伤是由于电流通过人体内而造成的内部器官在生理上的反应和病变。

（）8、接触灼伤面积虽然较少，但深度可达三度，由于伤及人体组织深层，因此伤口难以愈合。

（）9、电流对人体造成的死亡绝大部分是电击伤所致。

（）10、人体能自主摆脱的最大电流称为感觉电流。

（）11、通过人体的电流越大，致命的危险性就越小（）12、当工频100mA的电流通过人体时，可使人致死。

（）13、人体触及带电体时，电流由带电经人体、大地形成回路，从而导致人体遭电击，称为单相触点。

（）14、电流通过人体的持续时间越长，越容易引起心室颤动，触电的后果也越严重。

（）15、当人体电阻一定时，作用于人体的电压越高，通过人体的电流就越大。

（）16、直流电对人体的伤害程度则比交流电严重。

（）17、人体触点时，人体的电阻越小，流过人体的电流越大，伤害的程度也越小。

（）18、人体的电阻主要包括人体内部电阻和皮肤电阻。

（）19、人体皮肤电阻是随皮肤表面干湿程度和接触电压而变化。

（）20、触电时，带电体与皮肤的接触面积增大、压力增大会降低人体电阻，触电危险性也增大。

（）21、把电器设备的金属外壳接地或接到电路系统的中性点上叫做保护接地或保护接零。

（）22、焊机长期超负荷运行或短路发热使绝缘损坏而造成焊机漏电。

（）23、触电事故不是电弧焊作业的主要伤亡事故之一。

（）24、禁止在存在闭合回路时闭合电源，在有负荷时切断电源，以免被电弧或炽热的溶化金属灼伤。

焊工工艺学（习题册及答案一）第一章焊接技术概念一、填空题难1．金属连接的方式主要有[螺栓连接]、[键连接]、[铆接]、[键连接]等形式，其中，属于可拆卸的连接是[焊接]、[螺栓连接]等，属于永久性连接的是[铆接]、[焊接]等。

中2．按照焊接过程中金属所处的状态不同，可以把焊接分为[熔焊]、[压焊]和[钎焊]三类。

难3．常用的熔焊方法有[气焊]、[电弧焊]、[电渣焊]和[气体保护焊]等。

易4．常用的钎焊方法有[烙铁钎焊]、[火焰钎焊]等。

中5．焊接是通过[加热]或[加压]，或两者并用，用或不用[填充材料]，使焊件达到结合的一种加工工艺方法。

难6、压焊是指在焊接过程中，必须对焊件施加[压力]，以完成焊接的方法。

这类焊接有两利种形式：一是对被焊金属既加热又加压，如[锻焊]、[电阻焊]等；二是不加热只加压，如[冷压焊]、[爆炸焊]等。

中7．熔焊是指在焊接过程中，将焊件接头加热至[熔化状态]，不[加压]完成焊接的方法。

难8．钎焊是采用比[母材]熔点低的金属材料作[钎料]，将[焊件]和[钎料]加热到高于[钎料]熔点、低于[母材]熔点的温度，利用[液态钎料]润湿母材，填充接头间隙，并与母材相互扩散实现连接焊件的方法。

中9．铆接是利用[铆钉]将两个分离的零件连接在一起的连接工艺，现基本上已被[焊接]取代。

难10．当通过人体的电流超过[0.05]A时，生命就有危险；超过[0.1]A时，足以使人致命。

中11．弧光辐射主要包括[可见光]、[红外线]、[紫外线]三种辐射。

难12．焊接过程中对人体有害的因素主要是指[有害气体]、[烟尘]、[电弧光辐射]、[高频磁场]、[噪声]、[触电]、[火灾爆炸]和[射线]。

中13．排出焊接车间中的烟尘和有毒气体的有效措施是[通风]。

难14．焊接区的通风方式主要有[全面机械通风]、[局部机械通风]和[充分利用自然风]。

难15．如果在焊接过程中不注意安全生产和劳动保护，就可能引起[爆炸]、[火灾]、[灼烫]、[触电]、[中毒]等事故，甚至可能使焊工患上[尘肺]、[电光性眼炎]、[慢性中毒]等职业病。

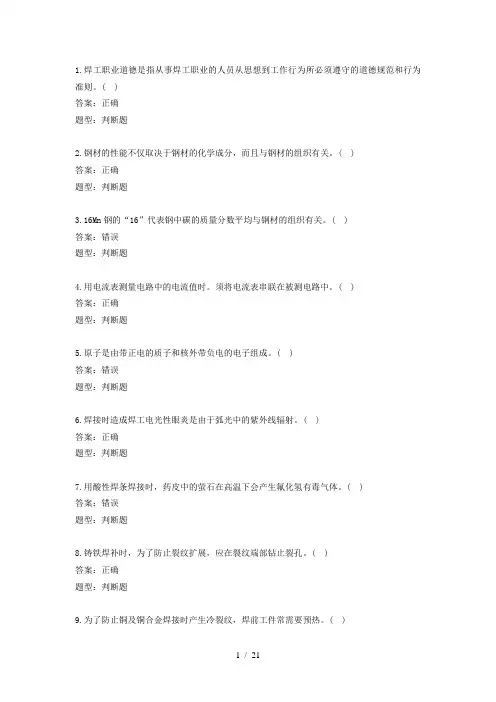

1.焊工职业道德是指从事焊工职业的人员从思想到工作行为所必须遵守的道德规范和行为准则。

( )答案：正确题型：判断题2.钢材的性能不仅取决于钢材的化学成分，而且与钢材的组织有关。

( )答案：正确题型：判断题3.16Mn钢的“16”代表钢中碳的质量分数平均与钢材的组织有关。

( )答案：错误题型：判断题4.用电流表测量电路中的电流值时。

须将电流表串联在被测电路中。

( )答案：正确题型：判断题5.原子是由带正电的质子和核外带负电的电子组成。

( )答案：错误题型：判断题6.焊接时造成焊工电光性眼炎是由于弧光中的紫外线辐射。

( )答案：正确题型：判断题7.用酸性焊条焊接时，药皮中的萤石在高温下会产生氟化氢有毒气体。

( )答案：错误题型：判断题8.铸铁焊补时，为了防止裂纹扩展，应在裂纹端部钻止裂孔。

( )答案：正确题型：判断题9.为了防止铜及铜合金焊接时产生冷裂纹，焊前工件常需要预热。

( )题型：判断题10.钨极氩弧焊机的调试内容主要是对电源参数、控制系统的功能及其精度、供气系统完好性、焊枪的发热情况等进行调试。

( )答案：正确题型：判断题11.焊接接头拉伸试验用的试样应保留焊后原始状态，不应加工掉焊缝余高。

( )答案：错误题型：判断题12.焊接接头冲击试验的目的是用以测定焊接接头各区域的冲击吸收功。

( )答案：正确题型：判断题13.斜Y形坡口对接裂纹试件的拘束焊缝应采用单面焊接。

( )答案：错误题型：判断题14. 斜Y形坡口对接裂纹试验的试验焊缝应根据板厚确定焊接道数。

( )答案：错误题型：判断题15.手工电渣焊焊补灰铸铁只适用于大型铸件上的大缺陷或巨大缺陷的焊补。

( )答案：正确题型：判断题16.铝镁合金及铝锰合金耐腐蚀性好，所以称为防锈铝。

( )答案：正确题型：判断题17.钨极氩弧焊焊接铝及铝合金常采用左向焊法。

( )答案：正确18.青铜具有高的耐磨性，良好的力学性能、铸造性能和耐腐蚀性能，用于制造各种耐磨零件。

1 焊接培训31.1 焊接接头的种类及接头型式用焊接方法连接的接头称为焊接接头（简称为接头）。

它由焊缝、熔合区、热影响区及其邻近的母材组成。

在焊接结构中焊接接头起两方面的作用，第一是连接作用，即把两焊件连接成一个整体；第二是传力作用，即传递焊件所承受的载荷。

根据GB/T3375—94《焊接名词术语》中的规定，焊接接头可分为10种类型，即对接接头、T形接头、十字接头、搭接接头、角接接头、端接接头、套管接头、斜对接接头、卷边接头和锁底接头，如图1。

其中以对接接头和T形接头应用最为普遍。

(一)对接接头两件表面构成大于或等于135°，小于或等于180°夹角的接头，叫做对接接头。

在各种焊接结构中它是采用最多的一种接头型式。

钢板厚度在6mm以下，除重要结构外，一般不开坡口。

厚度不同的钢板对接的两板厚度差(δ—δ1)不超过表1—1规定时，则焊缝坡口的基本形式与尺寸按较厚板的尺寸数据来选取；否则，应在厚板上作出如图1—1所示的单面或双面削薄；其削薄长度L≥3(δ—δ1)。

图1—1 不同厚度板材的对接(a)单面削薄， (b)双面削薄表1-1(二)角接接头两焊件端面间构成大于30°、小于135°夹角的接头，叫做角接接头，见图1—2。

这种接头受力状况不太好，常用于不重要的结构中。

图1—2 角接接头(a)I形坡口； (b)带钝边单边V形坡口(三)T形接头一件之端面与另一件表面构成直角或近似直角的接头，叫做T形接头，见图1—3。

图1—3 T形接头(四)搭接接头两件部分重叠构成的接头叫搭接接头，见图1—4。

图1—4 搭接接头(a)I形坡口， (b)圆孔内塞焊； (c)长孔内角焊搭接接头根据其结构形式和对强度的要求，分为不开坡口、圆孔内塞焊和长孔内角焊三种形式，见图1—4。

I形坡口的搭接接头，一般用于厚度12mm以下的钢板，其重叠部分≥2(δ1+δ2)，双面焊接。

这种接头用于不重要的结构中。

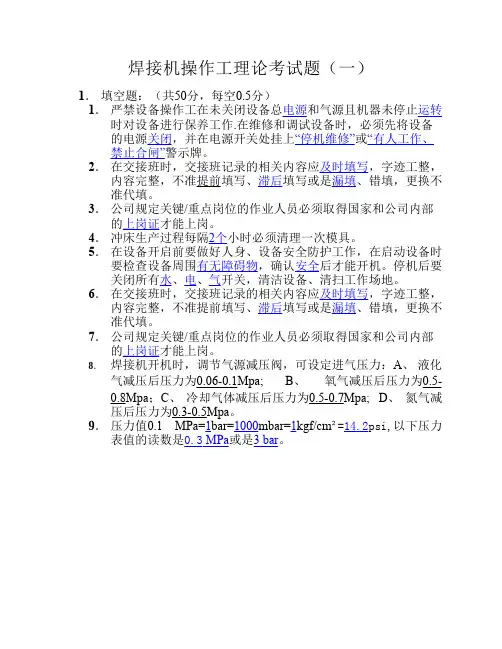

焊接机操作工理论考试题（一）1．填空题：（共50分，每空0.5分）1．严禁设备操作工在未关闭设备总电源和气源且机器未停止运转时对设备进行保养工作.在维修和调试设备时，必须先将设备的电源关闭，并在电源开关处挂上“停机维修”或“有人工作、禁止合闸”警示牌。

2．在交接班时，交接班记录的相关内容应及时填写，字迹工整，内容完整，不准提前填写、滞后填写或是漏填、错填，更换不准代填。

3．公司规定关键/重点岗位的作业人员必须取得国家和公司内部的上岗证才能上岗。

4．冲床生产过程每隔2个小时必须清理一次模具。

5．在设备开启前要做好人身、设备安全防护工作，在启动设备时要检查设备周围有无障碍物，确认安全后才能开机。

停机后要关闭所有水、电、气开关，清洁设备、清扫工作场地。

6．在交接班时，交接班记录的相关内容应及时填写，字迹工整，内容完整，不准提前填写、滞后填写或是漏填、错填，更换不准代填。

7．公司规定关键/重点岗位的作业人员必须取得国家和公司内部的上岗证才能上岗。

8．焊接机开机时，调节气源减压阀，可设定进气压力：A、液化气减压后压力为0.06-0.1Mpa;B、氧气减压后压力为0.5-0.8Mpa；C、冷却气体减压后压力为0.5-0.7Mpa;D、氮气减压后压力为0.3-0.5Mpa。

9．压力值0.1 MPa=1bar=1000mbar=1kgf/cm²=14.2psi,以下压力表值的读数是0.3 MPa或是3 bar。

10．处理事故的四不放过原则：1。

事故原因未调查清楚不放过；2。

事故责任者和广大员工未受到教育不放过；3。

事故责任没有追究不放过；4。

预防措施未落实不放过。

11．设备维护保养重要性：1.保证设备安全运行、2.降低能源消耗、3.保证设备良好的性能和精度、4.保证设备运行效率的最大化、5.延长设备使用寿命，降低维修成本。

12．在焊接流水线上，因未放好而造成两器倒时，不能用身体的暴露部分去直接接触，避免烫伤、边板划伤，拿取两器时必须戴手套。
