2014cad入门基础

目录第一章初识AutoCAD 2013 ......................................................... 4页第二章辅助绘图..................................... 6页第三章绘制简单二维图形对象............................. 9页1. 绘制直线、构造线、射线......................... 9页2. 绘制点、矩形、正多边形....................... 10页3. 绘制圆、圆弧、椭圆、椭圆弧................... 14页第四章绘制复杂的二维图形............................. 17页绘制多线、多段线、修订云线、样条曲线 ............ 17页第五章使用面域与文字的创建........................... 22页第六章图案填充与创建管理块命令....................... 23页第七章使用图形编辑命令............................... 30页1・删除、复制、镜像、偏移........................ 30页2. ............................................................................. 阵列、移动、旋转、缩放、拉伸 .......................................... 33页3•修剪、延伸、打断与打断于点.................... 36页4•倒角与圆角、分解.............................. 40页第八章图层的使用与管理............................... 42页第九章尺寸标注的创建与编辑........................... 47页1 •尺寸标注的组成、创建与设置标注的样式 ......... 47页2•尺寸标注的类型................................ 57页第十章三维对象的创建及编辑........................... 61页1・绘制三维实体.................................. 61页2 •三维实体的编辑............................... 71页3•渲染三维实体.................................. 76页第十一章图形的输出、打印............................... 81页第十二章设计理念....................................... 82页前言Auto CAD是由美国Autodesk公司开发的专门用于计算机绘图设计的软件，Auto CAD的绘图功能、三维绘图功能非常强大，可以绘制出逼真的模型，目前Auto CAD己经广泛应用于机械、建筑、电子、航天和水利等工程领域。

AutoCAD2014中文版标准教程AutoCAD2014入门基础知识第1章 AutoCAD 2014入门基础知识AutoCAD是专门为计算机绘图开发的设计软件。

该软件提供了一个开放的平台、面向对象的绘图环境和简易的操作方法，可以对产品进行设计、分析、修改和优化等操作。

使用该软件不仅能够将设计方案用规范、美观的图纸表达出来，而且能有效地帮助设计人员提高设计水平及工作效率，从而解决了传统手工绘图中人为造成的种种弊端，便于用户及时进行必要的调整和修改。

本章主要介绍AutoCAD 2014软件的操作界面、基本功能和部分新增功能，并详细介绍了绘图环境设置的相关方法，以及文件管理、视图控制和图形的精确控制设置等操作方法和技巧。

本章学习目的：熟悉AutoCAD 2014软件的基本功能和新增功能熟悉AutoCAD 2014软件的操作界面掌握绘图环境的设置方法掌握管理图形文件的相关方法熟悉视图的常用操作工具掌握绘图控制的基本方法1.1 AutoCAD功能概述使用AutoCAD软件绘制的二维和三维图形，在工程设计、生产制造和技术交流中起着不可替代的作用。

而最新推出的AutoCAD 2014在其原有版本的基础上，做了较大的改动，使其功能日益完善。

另外，该软件的操作界面和细节功能更加人性化，在运行速度和数据共享等方面都有较大的增强，便于设计者快捷和准确地完成设计任务。

AutoCAD是一款强大的工程绘图软件，已经成为工程人员工作中不可或缺的工具，用户可以利用该软件对产品进行设计、分析、修改和优化等操作。

AutoCAD软件的基本功能主要体现在产品的绘制、编辑、注释和渲染等多个方面，现分别介绍如下。

1．绘制与编辑图形在AutoCAD 软件的【草图与注释】工作空间下，【默认】选项卡中包含有各种绘图工具和辅助编辑工具。

利用这些工具可以绘制各种二维图形，效果如图1-1所示。

在【三维建模】工作空间中，可以利用【常用】选项卡下各个选项板上的工具快速创建三维实体模型和网格曲面，效果如图1-2所示。

第1章 AutoCAD 2014轻松入门内容概述：本章我们将介绍辅助绘图软件AutoCAD 2014。

通过对本章内容的学习，读者能够对AutoCAD 2014的界面有一个初步地了解，能够执行基本的文件操作，还能掌握图形的控制操作，从而为今后深入学习奠定良好的基础。

知识要点：AutoCAD 2014工作界面； 图形文件的基本操作；图形的基本控制；1.1 AutoCAD 2014工作界面AutoCAD 是由美国Autodesk （欧特克）公司于二十世纪八十年代开发的通用型计算机辅助绘图软件。

与传统的手工绘图相比，使用AutoCAD 绘图速度更快、精度更高，因此深受广大工程技术人员的欢迎。

AutoCAD 已经广泛应用于航空航天、造船、建筑、机械、电子、化工、轻纺等多个领域，且取得了丰硕的成果和巨大的经济效益。

1.1.1 启动AutoCAD 2014随着AutoCAD 软件的不断升级，现已发展到AutoCAD 2014。

与之前的版本相比，AutoCAD 2014不但界面布局更加简洁、操作更加简便，而且融入了世界领先的二维和三维设计技术，方便用户在三维环境中更快地实现文档编辑。

强大的编程工具盒以及数以千计的插件，可使用户能够根据特定的需求定制出一套属于自己的AutoCAD 。

与其他应用软件一样，AutoCAD 2014也要经过一个启动操作，以进入其工作界面。

启动AutoCAD 2014有以下3种方法：使用桌面快捷方式启动。

在完成安装AutoCAD 2014之后，安装程序会在桌面上自动创建一个快捷图标，双击该图标即可启动AutoCAD 2014。

使用菜单命令启动。

单击“开始”|“所有程序”|Autodesk|AutoCAD 2014-Simplified Chinese|AutoCAD 2014命令，即可启动AutoCAD 2014。

双击计算机中保存的AutoCAD 文件，系统将启动AutoCAD 2014，同时打开该文件。

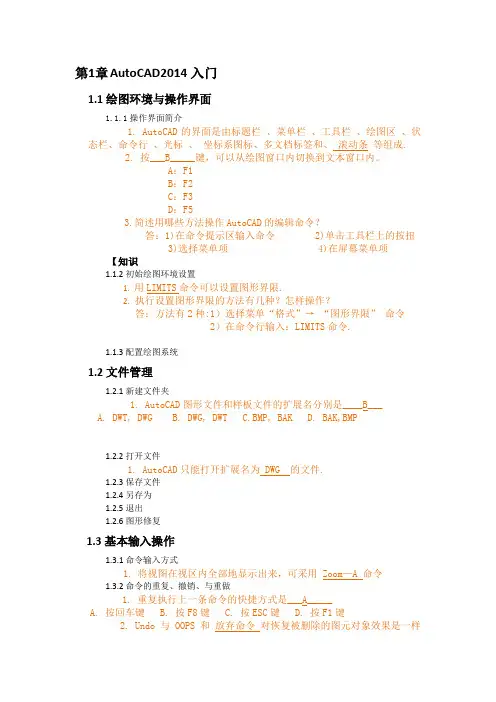

第1章AutoCAD2014入门1.1绘图环境与操作界面1.1.1操作界面简介1. AutoCAD的界面是由标题栏、菜单栏、工具栏、绘图区、状态栏、命令行、光标、坐标系图标、多文档标签和、滚动条等组成.2.按___B_____键，可以从绘图窗口内切换到文本窗口内。

A：F1B：F2C：F3D：F53.简述用哪些方法操作AutoCAD的编辑命令？答：1)在命令提示区输入命令 2)单击工具栏上的按扭3)选择菜单项 4)在屏幕菜单项【知识1.1.2初始绘图环境设置1. 用LIMITS命令可以设置图形界限.2.执行设置图形界限的方法有几种？怎样操作？答：方法有2种:1）选择菜单“格式”→“图形界限”命令2）在命令行输入：LIMITS命令.1.1.3配置绘图系统1.2文件管理1.2.1新建文件夹1.AutoCAD图形文件和样板文件的扩展名分别是____B___A. DWT, DWGB. DWG, DWTC.BMP, BAKD. BAK,BMP1.2.2打开文件1. AutoCAD只能打开扩展名为 DWG 的文件.1.2.3保存文件1.2.4另存为1.2.5退出1.2.6图形修复1.3基本输入操作1.3.1命令输入方式1.将视图在视区内全部地显示出来，可采用 Zoom—A 命令1.3.2命令的重复、撤销、与重做1.重复执行上一条命令的快捷方式是___A_____A. 按回车键B. 按F8键C. 按ESC键D. 按F1键2.Undo与OOPS和放弃命令对恢复被删除的图元对象效果是一样的.3.COPY命令产生对象的复制，而保持原对象不变4.取消执行上一条命令的快捷方式“按ESC键”1.3.3透明命令1.3.4按键定义1. 下列 C 功能键是用来切换“对象追踪”的 .A. F9B.F10C. F11D.F122. 下列 B 功能键是用来开关“正交”的 .A. F9B.F8C. F11D.F121.3.5命令的执行方式1.3.6坐标系与数据的输入方法1. AutoCAD的坐标系统有世界坐标系、用户坐标系,其中世界坐标系是固定不变的.2.坐标输入方式主要有绝对坐标、相对坐标和极坐标3.WCS是AutoCAD中的 AA.世界坐标系B.用户自定义坐标系C.视图坐标系D. 极坐标系1.4图层设置1.什么是图层？为什么要设置图层？答: 图层相当一层层的胶片，每一层上绘制具有相同属性的图形，汇总即可形成一副完整的图样。

2014年版CAD操作教程(全)1. CAD软件概述CAD (ComputerAided Design) 是一种计算机辅助设计软件，广泛应用于建筑、机械、电子、土木工程等领域。

2014年版的CAD软件在功能和操作上进行了许多改进，更加易于使用和高效。

2. 安装和启动CAD软件启动: 安装完成后，双击桌面上的CAD图标，启动软件。

您也可以从开始菜单中选择CAD软件启动。

3. 熟悉CAD界面菜单栏: 包含文件、编辑、视图、插入、格式等菜单，用于执行各种操作。

工具栏: 包含常用的工具按钮，例如画线、画圆、移动、复制等。

绘图区: 用于绘制和编辑图形的区域。

命令行: 用于输入命令和查看命令提示的区域。

状态栏: 显示当前绘图状态，例如坐标、图层、捕捉模式等。

4. 基本绘图操作画线: 使用 "Line" 命令，在绘图区鼠标左键确定起点和终点，绘制直线。

画圆: 使用 "Circle" 命令，在绘图区鼠标左键确定圆心，然后输入半径或直径，绘制圆形。

画矩形: 使用 "Rectangle" 命令，在绘图区鼠标左键确定矩形的两个对角点，绘制矩形。

移动对象: 选择要移动的对象，然后使用 "Move" 命令，指定移动的起点和终点，移动对象。

复制对象: 选择要复制的对象，然后使用 "Copy" 命令，指定复制的起点和终点，复制对象。

5. 图层管理图层是CAD中用于组织和管理图形对象的重要工具。

您可以为不同的图形对象设置不同的图层，例如墙、门窗、家具等。

创建图层: 使用 "Layer" 命令，在 "Layer Properties Manager" 对话框中创建新的图层。

设置图层属性: 在 "Layer Properties Manager" 对话框中，您可以设置图层的名称、颜色、线型、线宽等属性。

CAD2014学习笔记第一章基础入门1、工作空间2、直线、拖动，直线的快捷键（L）3、放弃（U）、4、终止命令按ESC，随时停止命令的执行，有时需要按两次。

或在状态栏输入U，按空格，即可返回上次操作前的状态。

5、重复命令直接按空格和ESC6、取消操作CTRL+Z 或输入U7、重做取消的操作“编辑--重做”或CTRL+Y 或输入redo8、新建图形文件输入NEW 确定或工具栏中的按钮（第一个）或文件---新建（单击快捷按钮。

选择样式等）9、保存图形文件输入SA VE 或快捷按钮或文件--保存10、选择“文件--另存为”新路径保存11、文件的打开12、文件加密1）文件---另存为---工具---安全选项13、缩放1）视图---缩放2）输入Z 确定根据提示操作A 显示整个文件中的图形D 用矩形去框选要放大的对象P 返回到上一个缩放状态3）鼠标中键14、平移视图1）输入P 确定2）视图--平移3）鼠标中键15、全屏显示视图CTRL+0 全屏和非全屏之间的切换16、坐标的输入方法1）绝对坐标直角需要前加# ；极轴格式“距离<角度”如C点距O点的长度为25 角度为30 则输入（25<30）2）输入相对坐标格式（@增量，，）输入相对坐标时可以省略@ ；极轴格式“@距离<角度”17、矩形的快捷方式输入REC18、设置图形的界限1）输入“limits ”2) "格式--图形界限"第二章绘图环境19、设置图形单位输入un 或“格式--单位”20、改变图形窗口的颜色“工具---选项”或输入OP21、设置图形的显示精度“输入OP ”进行设置工具---选项22、文件自动保存时间“输入OP”---“打开和保存选项卡”设置Savefile saveme23、十字光标的调节“输入OP”工具---选项24、捕捉标记的大小选项---绘图s25、拾取框的大小选项--- 选择集-----夹点的大小26、拖动夹点，可改变图形的大小和形状27、正交功能F8 捕捉F9 栅格显示F7 （工具---绘图设置）F1128、对象捕捉设置输入SE 或“工具--绘图设置”或对象捕捉上右击进行设置可画长方体绘制正方体时，在栅格--设置---等轴测极轴追踪：选择增量角，画角度比较方便。
