触摸屏与变频器通讯

本文研究的是触摸屏通过MODBUS RTU通讯协议与变频器通讯实现变频器的控制。

触摸屏采用威纶通TK6070IP,变频器用汇川MD380通用系列。

通过触摸屏编程软件，编辑控制画面实现变频器的启动、停止、速度调节、多段速速度设置，通过宏指令实现工程值与实际值的转换。

一、MODBUS RTU 简介：为了在自动化系统之间、自动化系统和所连接的分散的现场设备之间进行信息交换，如今串行现场总线被主要用作通讯系统。

成千上万的应用已经强烈地证明了通过使用现场总线技术，可以节省多至40％的接线、调试及维护的费用。

仅仅使用两根电线就可以传送现场设备的所有相关信息，比如输入和输出数据、参数、诊断数据。

过去使用的现场总线往往是制造商的特定现场总线，并且同其它现场总线不兼容。

如今使用的现场总线几乎是完全公开和标准化的。

这就意味者用户可以以最合理的价格选择最好的产品，而不用依赖于每个独立的制造商。

Modbus RTU是一种国际的、开放的现场总线标准。

作为一种很容易实现的现场总线协议，在全世界范围内，Modbus得到了成功的应用。

应用领域包括生产过程中的自动化、过程控制和楼宇自控。

MODBUS RTU通讯协议的报文如图1。

图1MODBUS RTU 通讯协议的报文功能码如下：01H 读取线圈状态。

从执行机构上读取线圈（单个位）的内容；02H 读取离散量输入。

从执行机构上读取离散量输入（多个位）的内容；03H 读取保持寄存器。

从执行机构上读取保持寄存器（16位字）的内容；04H 读取输入寄存器。

从执行机构上读取输入寄存器（16位字）的内容；05H 强置单线圈。

写数据到执行机构的线圈（单个位）为“通”（“1”）或“断”（“0”）；06H 预置单寄存器。

写数据到执行机构的单个保持寄存器（16位字）；0FH 强置多线圈。

写数据到执行机构的几个连续线圈（单个位）为“通”（“1”）或“断”（“0”）；10H 预置多寄存器。

写数据到执行机构的几个连续的保持寄存器（16位字）。

本文研究的是触摸屏通过MODBUSRTU通讯协议与变频器通讯实现变频器的控制。

触摸屏采用威纶通TK6070IP,变频器用汇川MD380通用系列。

通过触摸屏编程软件，编辑控制画面实现变频器的启动、停止、速度调节、多段速速度设置，通过宏指令实现工程值与实际值的转换。

一、MODBUSRTU简介：为了在自动化系统之间、自动化系统和所连接的分散的现场设备之间进行信息交换，如今串行现场总线被主要用作通讯系统。

成千上万的应用已经强烈地证明了通过使用现场总线技术，可以节省多至40％的接线、调试及维护的费用。

仅仅使用两根电线就可以传送现场设备的所有相关信息，比如输入和输出数据、参数、诊断数据。

过去使用的现场总线往往是制造商的特定现场总线，并且同其它现场总线不兼容。

如今使用的现场总线几乎是完全公开和标准化的。

这就意味者用户可以以最合理的价格选择最好的产品，而不用依赖于每个独立的制造商。

ModbusRTU是一种国际的、开放的现场总线标准。

作为一种很容易实现的现场总线协议，在全世界范围内，Modbus得到了成功的应用。

应用领域包括生产过程中的自动化、过程控制和楼宇自控。

MODBUSRTU通讯协议的报文如图1。

图1MODBUSRTU通讯协议的报文功能码如下：01H读取线圈状态。

从执行机构上读取线圈（单个位）的内容；02H读取离散量输入。

从执行机构上读取离散量输入（多个位）的内容；03H读取保持寄存器。

从执行机构上读取保持寄存器（16位字）的内容；04H读取输入寄存器。

从执行机构上读取输入寄存器（16位字）的内容；05H强置单线圈。

写数据到执行机构的线圈（单个位）为“通”（“1”）或“断”（“0”）；06H预置单寄存器。

写数据到执行机构的单个保持寄存器（16位字）；0FH强置多线圈。

写数据到执行机构的几个连续线圈（单个位）为“通”（“1”）或“断”（“0”）；10H预置多寄存器。

写数据到执行机构的几个连续的保持寄存器（16位字）。

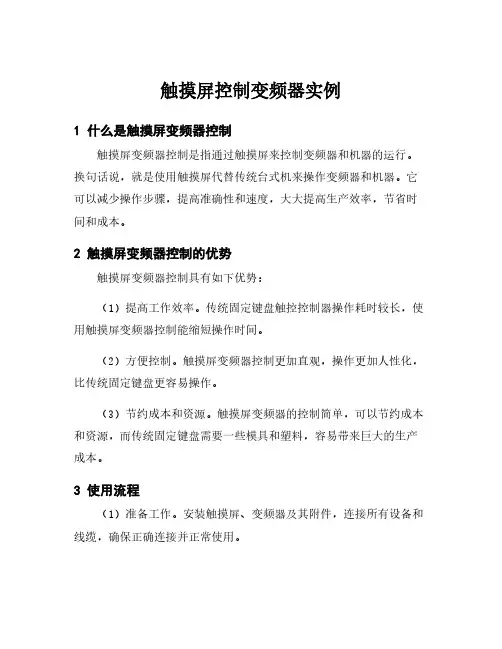

触摸屏控制变频器实例
1 什么是触摸屏变频器控制
触摸屏变频器控制是指通过触摸屏来控制变频器和机器的运行。

换句话说，就是使用触摸屏代替传统台式机来操作变频器和机器。

它可以减少操作步骤，提高准确性和速度，大大提高生产效率，节省时间和成本。

2 触摸屏变频器控制的优势
触摸屏变频器控制具有如下优势：
（1）提高工作效率。

传统固定键盘触控控制器操作耗时较长，使用触摸屏变频器控制能缩短操作时间。

（2）方便控制。

触摸屏变频器控制更加直观，操作更加人性化，比传统固定键盘更容易操作。

（3）节约成本和资源。

触摸屏变频器的控制简单，可以节约成本和资源，而传统固定键盘需要一些模具和塑料，容易带来巨大的生产成本。

3 使用流程
（1）准备工作。

安装触摸屏、变频器及其附件，连接所有设备和线缆，确保正确连接并正常使用。

（2）编辑软件。

使用变频器的相应软件，对变频器的参数进行编辑；
（3）程序下发。

在变频器上装入编辑好的程序文件，以实现触摸屏变频器控制系统;
（4）实施控制。

将触摸屏变频器控制系统正确连接变频器，将触摸屏作为操作界面，通过触摸屏对变频器进行实时参数控制。

施耐德触摸屏通过ModbUS给变频器频率一、设置触摸屏参数1、“I/O管理器”右击“新建驱动程序”，弹出的对话框中选择“ MOdbUS RTU'—“ MOdbUS 设备”；2、新弹出的对话框中配置通讯参数( COM 口需与触摸屏对应、具体查看触摸屏端口)；⅛⅝Γ跌认值(V)发送等待时间OO 3 :毫秒取消©帮助QCl傳止位Q)数据长度6)接收超时00制彥商：Schiifrider EIeCtriC IIK 軀动程序:ModbU S(RTU)⅛⅛[H]3、“I/O 管理器”右击“ ModbUSEqUiPment ”配置，弹出的对 话框中设置设备地址等参数;4、“变量编辑器”右击新建，新弹出的对话框中配置对应参数、 需选择对应的扫描组以及设备地址 （具体偏移量需了解变频器频 率数据寄存器地址，ATV312变频器频率寄存器地址为 8502）；⅞⅝走回取消［口5、“数据细节”以及“数据缩放”功能根据实际需要使用;（如图所示、最大输入 4.8时对应最大输出50）屋性拦Xφ⅛di荷述DIL∪OUANDINT亠丄⅛π外部扫描组MCdbUSEqUEPment02i⅛W⅛t48236ιWit⅛⅛B却格式∣ -⅛ L e T^----- -.j⅛x -j-s32&记无∣ΞI7.虫启用OL⅛t:43-克量R保存的登录用户接f蔡用V l数轴放比孰启用原始量心值O原始最穴值So缩敖后曇4值0缩豉后最大疽48SI按警6、画面中增加“数值显示”窗口、新弹出的对话框中勾选“启用输入模式”、连接变量并配置相应参数（显示位数、对齐方式、字体、单位等）；二、设置变频器参数（以ATV312为例）:命令给定源选择“ ModbUS ” ;分离模式；MOdbUS地址设置为对应；电机参数、控制模式等根据现场需要。

三、变频器与PLC通过”TCP/IP'方式连接：1、“I/O管理器”右击“新建驱动程序”，弹出的对话框中选择“ XWAY TCP/IP —“XWAY设备”；制造商地)：Γτ.-.. ..-..77»?..-..-・-・- .. .. ..=I二…… ................. .. ...... ... .......... . ... . ..IM ⅛⅛⅛⅛. 一.S ⅛g.gιr丄E.d κ⅛÷ 空丄普...£.昼...驱动程序(J):7ipio -PIFtfAY JbXIS Omn ffl□dlπs (KTU)M ⅝dtu≡ FIUS USB Hodbiis Sl av# M^dtu≡ TCF∕IΓ PaCIhrIVe -以衣网 Uni -Tel ⅛⅛v2、“I/O 管理器”右击“ XWAYEquiPmen f 配置，弹出的对话框中设置PLC 的IP 地址等参数；4设备CE): X⅛AYTCΓ∕IP确定Ca)取消(£)帮助⑩、本机IP地址可在工程属性窗口里进行更改;總证(V)-Tsa^∙s⅛(S)∣⅛.⅛jE丨JI ι--βL-Fi *■耳⅛ ■ ⅛5(* Ci S ∣Ξ∣S T⅛(W)至｛L⅛网1921⅛B13)-,- 生ME⅛=(Q-e⅛≡^yj)Mtt(P)..≡⅛g(M)耳判〕导⅛j*,L T：-⅛VO-m≡mr+ W MCdbU5∣⅞TU03 [ CelMI J OTXWA∖T r CPJP(M：Jff XWAYEq□ipmeπt⅛4[0.0.0.0jfi!Targetl述型XETGT40WS 列!f⅛K⅛64K⅛号XETGT43 30 (640x480)自画0B】D1:画幽］宵器启冃AESSΦILW?t.目标卩ia⅛192.16813子虧掩码255.255 J 55Λ默认网关192.163.1.3土 DHCP t±≡≡^ΓJE DNSI带户⅛i用⅛⅛≤⅛s包推锚工程甲隹RUndme設IS启用t ⅛S NAT:ΛiHΞRuπ Tin I eiS⅛F⅛7允讦启期下戴損吃DClrtrAIt + EnreI r。

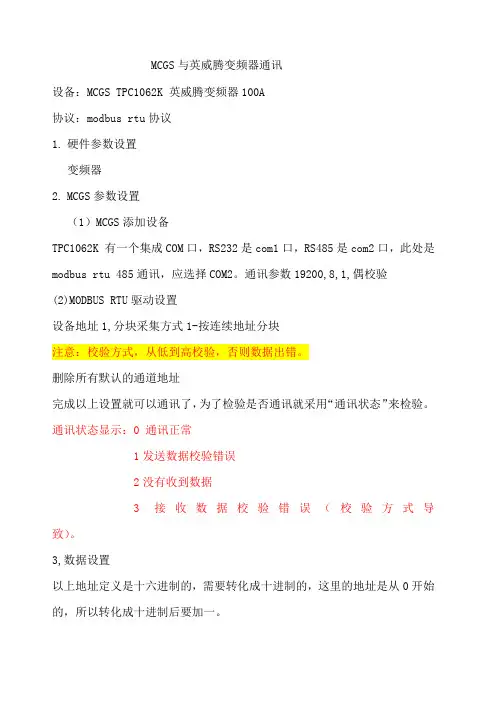

MCGS与英威腾变频器通讯
设备：MCGS TPC1062K 英威腾变频器100A
协议：modbus rtu协议
1.硬件参数设置
变频器
2.MCGS参数设置
（1）MCGS添加设备
TPC1062K 有一个集成COM口，RS232是com1口，RS485是com2口，此处是modbus rtu 485通讯，应选择COM2。

通讯参数19200,8,1,偶校验
(2)MODBUS RTU驱动设置
设备地址1,分块采集方式1-按连续地址分块
注意：校验方式，从低到高校验，否则数据出错。

删除所有默认的通道地址
完成以上设置就可以通讯了，为了检验是否通讯就采用“通讯状态”来检验。

通讯状态显示：0 通讯正常
1发送数据校验错误
2没有收到数据
3接收数据校验错误（校验方式导致）。

3,数据设置
以上地址定义是十六进制的，需要转化成十进制的，这里的地址是从0开始的，所以转化成十进制后要加一。

（1），通讯控制命令 1000H转化成十进制是4096 ，加1是4097，以正转为例
（2），变频器状态，以正转运行中为例
（3）通讯设定值。

Page 1of 22AB PLC配置变频器和触摸屏通信V1.2Because of the variety of uses for this information, the user of and those responsible for applying this information must satisfy themselves as to the acceptability of each application and use of the program. In no event will Rockwell Automation be responsible or liable for indirect or consequential damages resulting from the use or application of this information.由于此信息的各种用途，对用户和负责应用此信息必须满足每个应用程序的可接受性和使用程序。

在任何情况下，罗克韦尔自动化公司负责或承担此信息的使用或应用程序造成的间接或相应损害The illustrations, charts and examples shown in this application note are intended solely to illustrate the principles of programmable controllers and some of the methods used to apply them. Particularly because of the many variables and requirements associated with any particular installation, Rockwell Automation cannot assume responsibility or liability for actual use based upon the illustrations used and applications.在本应用笔记中的插图，图表和例子的目的纯粹是为了说明可编程控制器的原理和一些用于应用它们的方法。

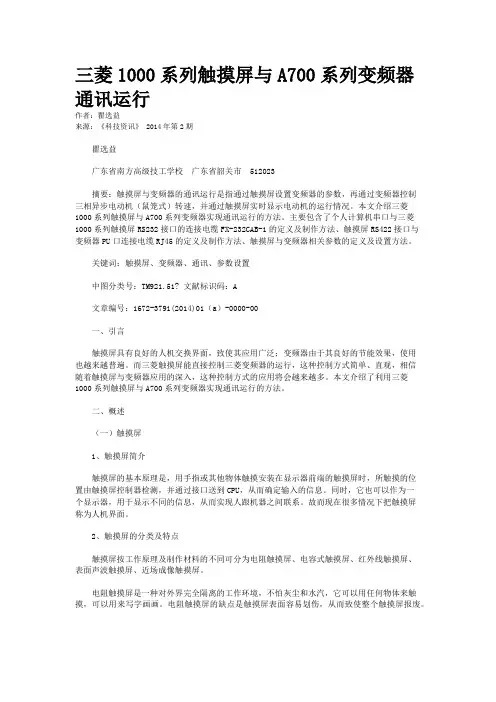

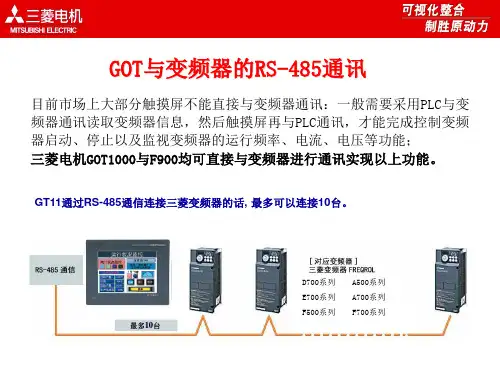

三菱1000系列触摸屏与A700系列变频器通讯运行作者：瞿选益来源：《科技资讯》 2014年第2期瞿选益广东省南方高级技工学校广东省韶关市 512023摘要：触摸屏与变频器的通讯运行是指通过触摸屏设置变频器的参数，再通过变频器控制三相异步电动机（鼠笼式）转速，并通过触摸屏实时显示电动机的运行情况。

本文介绍三菱1000系列触摸屏与A700系列变频器实现通讯运行的方法。

主要包含了个人计算机串口与三菱1000系列触摸屏RS232接口的连接电缆FX-232CAB-1的定义及制作方法、触摸屏RS422接口与变频器PU口连接电缆RJ45的定义及制作方法、触摸屏与变频器相关参数的定义及设置方法。

关键词：触摸屏、变频器、通讯、参数设置中图分类号：TM921.51? 文献标识码：A文章编号：1672-3791(2014)01（a）-0000-00一、引言触摸屏具有良好的人机交换界面，致使其应用广泛；变频器由于其良好的节能效果，使用也越来越普遍。

而三菱触摸屏能直接控制三菱变频器的运行，这种控制方式简单、直观，相信随着触摸屏与变频器应用的深入，这种控制方式的应用将会越来越多。

本文介绍了利用三菱1000系列触摸屏与A700系列变频器实现通讯运行的方法。

二、概述（一）触摸屏1、触摸屏简介触摸屏的基本原理是，用手指或其他物体触摸安装在显示器前端的触摸屏时，所触摸的位置由触摸屏控制器检测，并通过接口送到CPU，从而确定输入的信息。

同时，它也可以作为一个显示器，用于显示不同的信息，从而实现人跟机器之间联系。

故而现在很多情况下把触摸屏称为人机界面。

2、触摸屏的分类及特点触摸屏按工作原理及制作材料的不同可分为电阻触摸屏、电容式触摸屏、红外线触摸屏、表面声波触摸屏、近场成像触摸屏。

电阻触摸屏是一种对外界完全隔离的工作环境，不怕灰尘和水汽，它可以用任何物体来触摸，可以用来写字画画。

电阻触摸屏的缺点是触摸屏表面容易划伤，从而致使整个触摸屏报废。

MCGS与变频器、温度控制器进行通讯演示 MCGS通讯案例演示MCGS 画面设计及软件参数设置MCGS7.7嵌入版组态软件是昆仑通态数十位软件开发精英，历时一年多，辛勤耕耘的结晶。

MCGS7.7嵌入版组态软件与其他相关的硬件设备结合，可以更快速、更方便的开发各种用于现场采集、数据处理和控制设备。

并且兼容全系列昆仑硬件产品。

值昆仑通态Hi系列产品全新升级上市之际，配套升级面世，为客户提供全方位解决方案！MCGS 接口说明各种接口、电源接头详细说明串口接口定义说明7 、8脚是RS485标准通讯接口硬件连接MCGS 软件界面在菜单“文件”中选择“新建工程”菜单项，如果MCGS安装在D：根目录下，则会在D：\MCGS\WORK\下自动生成新建工程，默认的工程名为新建工程X.MCG(X表示新建工程的顺序号，如：0、1、2等)。

选择相应的型号 TPC7062K设备组态1、打开软件、 选择设备窗口2、右击设备窗口、设备工具箱设备管理单击工具栏上的工具箱按钮将弹出如图3所示的设备工具箱窗口，需要说明的是，在MCGS中PLC设备是作为子设备挂在串口父设备下的，因此在向设备组态窗口中添加PLC设备前，必须先添加一个串口父设备，当直接用串口进行本地通讯时，我们添加”串口通讯父设备”，因此双击其中的串口通讯父设备，在设备组态窗口中添加一个串口通讯设备，如图所示：设备组态1、选择设备工具箱的设备管理的串口父设备2、选择莫迪康MODBUS RTU子设备3、并命名为 松下控制器、七喜变频器MCGS通讯参数设置MCGS通讯参数设置如下MCGS 设备组态松下子设备通讯参数设松下温度控制器设备地址为1，功能码选择0-0X06设备简介本驱动构件用于MCGS软件通过 Modbus RTU协议读写 PLC设备的各种寄存器的数据，同时也可用于对支持Modbus RTU标准协议的各类PLC、仪表、控制器数据的读写。

本驱动支持01、02、03、04、05、06、15、16常用功能码 MCGS触摸屏MODBUS RTU 数据地址说明：1．本驱动构件支持01、02、03、04、05、06、15、16等常用功能码，对于其它非数据通讯用功能码暂不支持。

Weinview触摸屏与安川V1000系列变频器MODBUS通讯此范例将向大家介绍如何应用 Weinview HMI 的 Modbus RTU 协议对安川V1000 变频器进行通讯控制。

使大家更加熟练的掌握和灵活的应用 Weinview HMI 的Modbus RTU 通讯协议功能。

一、通讯连接：·进行通信用接线时，请将主回路接线与其它的动力线和电力线分开。

·通信用接线使用屏蔽线，将屏蔽线包覆连接于变频器的接地端子，对另外一端不进行连接而进行末端处理。

有防止干扰引发误动作的效果。

·使用 RS-485 通信时，请如下图所示，将变频器的 R+ 与 S+ 端子、R- 与 S- 端子连接。

二、安川V1000系列变频器通讯参数设置首先对变频器恢复出厂设置：设置A1-03=2220。

设置修改变频器参数：b1-1=2. b1-2=2. H5-1=1F. H5-2=3. h5-3=1. h5-4=3. h5-5=0. h5-6=5. h5-7=1. h5-11=1参数修改完，变频器断电重新启动三、触摸屏软件通讯参数设置所在位置：本机，PLC类型：MODBUS RTU,RTU over TCP,接口类型：RS-485 2W四、安川V1000变频器地址寄存器根据《安川变频器V1000技术手册》，常用寄存器地址，如下表变频器控制字16 位各位含义参数变频器状态字16 位各位含义参数五、Weinview 触摸屏Modbus 地址功能码说明：六、触摸屏组态1、停止按钮的组态（选择一个多状态设置原件）2、正转按钮的组态（选择一个多状态设置原件）3、反转按钮的组态（选择一个多状态设置原件）4、运行指示的组态（选择一个位状态指示灯原件）5、频率设定的组态（选择一个数值原件）6、频率反馈的组态（选择一个数值原件）7、电流反馈的组态（选择一个数值原件）8、输出电压的组态（选择一个数值原件）9、输出电能的组态（选择一个数值原件）运行画面。

精心整理本文研究的是触摸屏通过MODBUS RTU通讯协议与变频器通讯实现变频器的控制。

触摸屏采用威纶通TK6070IP,变频器用汇川MD380通用系列。

通过触摸屏编程软件，编辑控制画面实现变频器的启动、停止、速度调节、多段速速度设置，通过宏指令实现工程值与实际值的转换。

一、MODBUS RTU 简介：为了在自动化系统之间、自动化系统和所连接的分散的现场设备之间进行信息交换，如今串行现场总线被主要用作通讯系统。

成千上万的应用已经强烈地证明了通过使用现场总线技术，可以节省多至40％的接线、调试及维护的费用。

仅仅使用两根电线就可以传送现场设备的所有相关信息，比如输入和输出数据、参数、诊断数据。

过去使用的现场总线往往是制造商的特定现场总线，并且同其它现场总线不兼容。

如今使用的现场总线几乎是完全公开和标准化的。

这就意味者用户可以以最合理的价格选择最好的产品，而不用依赖于每个独立的制造商。

Modbus RTU是一种国际的、开放的现场总线标准。

作为一种很容易实现的现场总线协议，在全世界范围内，Modbus得到了成功的应用。

应用领域包括生产过程中的自动化、过程控制和楼宇自控。

MODBUS RTU通讯协议的报文如图1。

图1MODBUS RTU 通讯协议的报文功能码如下：01H 读取线圈状态。

从执行机构上读取线圈（单个位）的内容；02H 读取离散量输入。

从执行机构上读取离散量输入（多个位）的内容；03H 读取保持寄存器。

从执行机构上读取保持寄存器（16位字）的内容；04H 读取输入寄存器。

从执行机构上读取输入寄存器（16位字）的内容；05H 强置单线圈。

写数据到执行机构的线圈（单个位）为“通”（“1”）或“断”（“0”）；06H 预置单寄存器。

写数据到执行机构的单个保持寄存器（16位字）；0FH 强置多线圈。

写数据到执行机构的几个连续线圈（单个位）为“通”（“1”）或“断”（“0”）；10H 预置多寄存器。

写数据到执行机构的几个连续的保持寄存器（16位字）。

触摸屏基于Modbus RTU实现与变频器及仪表的通讯作者：徐进伟一、案例简介本案例以触摸屏做为主站，ABB ACS510变频器和EM-M多功能电力仪表作为从站。

通过触摸屏的RS485串口，实现对变频器和多功能表的监控。

二、硬件清单：1.触摸屏：ET070(步科)2.变频器：ACS5103.电力仪表：EM-MB转RS232串口线及RS232转RS485转换头三、从站参数设置及地址分配：1.变频器参数设置：9802：1 STD MODBUS 激活MODBUS通讯5302：2 站址设为25303：9.6k 波特率5304：2 8，E，11001：101002：101003：31102：81103：81104：81601：02.EM-M多功能表参数设置：COMM:1,9.6K,1(1位起始位，8位数据位，偶校验，1位停止位)四、通讯指令介绍1.变频器指令：启停指令：通过查阅ABB ACS510变频器通讯协议得知，控制字地址为40001（总线上实际地址为逻辑地址减40001，如modbus地址为40001，则实际地址为0）；通过控制字各位的定义，得知047F为启动命令，047E为停止命令。

启动，通过调试助手发送：01 06 00 00 04 7F CA EA停止，通过调试助手发送：01 06 00 00 04 7E 0B 2A写入给定频率：写频率地址为40002（实际地址为0001）写25HZ给定频率：01 06 00 01 27 10 C2 36(27 10对应10000, 对应25HZ)写50HZ给定频率：01 06 00 01 4E 20 EC 72(4E 20对应20000，对应50HZ) 读取频率：25HZ时：发送：01 03 00 04 00 01 C5 CB, 返回：01 03 02 00 FA 38 07（00 FA对应十进制250）50HZ时：发送：01 03 00 04 00 01 C5 CB, 返回：01 03 02 01 F4 B8 53（01 F4对应十进制500）读取电流：50HZ时，电流5A发送：01 03 00 05 00 01 94 0B 返回：01 03 02 00 32 39 91（00 32对应十进制50）20HZ时，电流1.8A发送：01 03 00 05 00 01 94 0B 返回：01 03 02 00 12 38 49（00 12对应十进制18）2.EM-M仪表指令：控制输入继电器RL1:发送：01 05 00 0A FF 00 AC 38返回：01 05 00 0A FF 00 AC 38 继电器动作五、触摸屏组态软件上的实现：1、硬件组态硬件组态界面HMI设置EM-M(从站1)设置ACS510(从站2)设置2.软件界面及功能功能实现：软件界面启动按钮设置基本属性频率设定基本属性输入值设定输出频率基本属性输出设置EM-M 输出继电器RL1控制设置合闸元件基本属性设置合闸元件状态设定分闸元件基本属性2020-03-29。

模块9三菱PLC变频器与触摸屏综合应用工程案例基本信息：本工程案例是通过三菱PLC控制变频器和触摸屏完成对一些设备的综合控制。

该设备需要实现多个功能模块的联动，并且可以通过触摸屏进行参数设置和监控。

概述：该设备是一个加工机械，需要通过变频器控制电机的转速和运动方向，通过PLC控制机械的上下、前后和左右运动，同时通过触摸屏实现参数设置和监控功能。

整个控制系统的目标是实现高精度、高效率的加工过程。

具体功能：1.变频器控制电机转速和运动方向：通过PLC给变频器发送指令，控制电机的转速和运动方向。

变频器的参数可以通过触摸屏进行设置和监控。

2.PLC控制机械的上下、前后和左右运动：通过PLC的控制，驱动机械实现上下、前后和左右的运动。

运动参数可以通过触摸屏进行设置和监控。

3.触摸屏参数设置和监控：触摸屏通过与PLC和变频器的通信，实现对参数的设置和监控。

可以设置电机的转速、运动参数，监控设备的运行状态。

具体步骤：1.设计PLC控制逻辑：根据设备的工作流程和功能要求，设计PLC的控制逻辑。

确定PLC需要控制的输入和输出信号，编写PLC程序。

2.配置触摸屏参数：通过触摸屏的配置软件，设置触摸屏与PLC和变频器的通信参数。

配置触摸屏界面，包括参数输入框、状态显示窗口等。

3.编写触摸屏程序：通过触摸屏的编程工具，编写触摸屏程序，实现对PLC和变频器的参数设置和监控功能。

4.连接PLC和变频器：通过接线端子，连接PLC的输出信号和变频器的输入信号，实现PLC对变频器的控制。

5.连接PLC和触摸屏：通过通信接口，连接PLC和触摸屏，实现数据的传输和控制指令的发送。

6.调试和测试：对整个控制系统进行调试和测试，确保各个功能模块的正常运行。

工程案例应用实例：在一些制造厂家的加工设备上，采用了三菱PLC控制了变频器和触摸屏进行综合应用。

PLC通过变频器控制电机的转速和运动方向，通过触摸屏进行参数设置和监控。

通过触摸屏可以直观地显示电机的转速和设备的运行状态，通过调节触摸屏上的参数可以实现不同的加工需求。

触摸屏、PLC及变频器通讯技术【摘要】PLC与及变频器串行通信系统通过RS485接口和电缆连接来降低接线成本和减少外界干扰的有效方式。

本文介绍了三菱FX2N系列PLC通过RS485通信模块采用无协议模式与三菱变频器FR-A740通信的设计方法和过程，并提供了相应的程序代码。

并配以触摸屏构成的临控系统可以很好地满足变频器的各种控制和通信需求。

【关键词】PLC；变频器；触摸屏一、前言在PLC对变频器的常规控制中，变频器对PLC的输入信号和PLC对变频器的控制信号占用了PLC较多的输入/输出点，需要添加数/模转换和模/数转换特殊功能模块。

这种控制模式增加了变频器的控制成本。

另外变频器还需要繁琐的控制线路配线，由此还影响了变频器的运行稳定性，增添了系统开发的时间。

随着计算机和通信技术的发展，现在的PLC和变频器都具有通信功能，只需要一根通信电缆就能实现PLC和变频器的连接和数据交换。

目前国外设备和生产线上的PLC多采用这种通信方式来控制变频器。

这种方式使变频器与PLC 之间的连接相当简单，而且由于传输是数字信号，使系统的抗干扰能力增强。

现在的PLC都有通信指令，大部分变频器具有通信协议，用户可使用相关指令和协议实现一些基本功能。

本文采用三菱PLC的无协议模式和变频器FR-A740运转，并读取变频器的各种状态。

二、三菱系列变频器与PLC的RS-485通信1.通信格式(1)从PLC发送数据到变频器，写入数据时可根据通信的需要，选择使用格式A或格式A′；读数据时，使用格式B。

如图1所示。

(2)从变频器返回数据到PLC时，如果通信没有错误，计算机接收请求时，从变频器返回的数据格式为C、E、E′；PLC拒绝请求时，从变频器返回的数据格式为D、F。

(3)PLC根据返回数据应答变频器，当使用格式B时，PLC可检查出从变频器返回的应答数据有无错误并通知变频器，没有发现错误时使用格式G，发现错误时使用格式H。

其它格式可查变频器手册。

威纶通触摸屏九针串口与安达变频器水晶头接法威纶通触摸屏九针串口与安达变频器水晶头接法一、前言随着科技的不断发展，触摸屏已经成为了现代化生活中不可或缺的一部分。

威纶通是一家专业从事触摸屏研发、生产和销售的企业，安达变频器则是一家专业从事变频器研发、生产和销售的企业。

本文将介绍威纶通触摸屏九针串口与安达变频器水晶头的接法。

二、威纶通触摸屏九针串口介绍威纶通触摸屏九针串口是一种常用的连接方式，其主要功能是将外部设备与触摸屏进行数据传输。

该接口包括9个引脚，分别为VCC、GND、TXD、RXD、CTS、RTS、DSR、DTR和DCD。

三、安达变频器水晶头介绍安达变频器水晶头也被称为RJ45头，是一种常用于网络通信设备中的连接方式。

该接口包括8个引脚，分别为1-8号引脚。

四、威纶通触摸屏九针串口与安达变频器水晶头接法威纶通触摸屏九针串口与安达变频器水晶头的接法如下：1. VCC引脚连接方法：将VCC引脚连接到安达变频器水晶头的1号引脚上。

2. GND引脚连接方法：将GND引脚连接到安达变频器水晶头的2号引脚上。

3. TXD引脚连接方法：将TXD引脚连接到安达变频器水晶头的3号引脚上。

4. RXD引脚连接方法：将RXD引脚连接到安达变频器水晶头的6号引脚上。

5. CTS、RTS、DSR和DTR四个引脚的连接方法：这四个引脚可以不用接，如果需要使用，可以根据实际需求进行相应的接法。

6. DCD引脚连接方法：将DCD引脚连接到安达变频器水晶头的4号或5号引脚上，具体选择哪个位置需要根据实际情况进行判断。

七、总结本文介绍了威纶通触摸屏九针串口与安达变频器水晶头的接法。

在实际应用中，需要根据具体情况进行相应的接法，以确保数据传输的正常进行。
