(a)决定波前时间; (b)决定半峰值时间
二、冲击电压发生器的基本原理
如需更高的冲击电压,可采用多级的冲击电压发生器。
多级冲击电压发生器工作原理:其工作原理概括起来 说就是利用多级电容器并联充电,然后通过球隙串联 放电,从而产生高幅值的冲击电压。
发明人:产生较高电压的冲击发生器多级回路,首先 由德国人E.马克思(E.Marx)提出,为此他于1923年 获得专利,被称为马克思回路

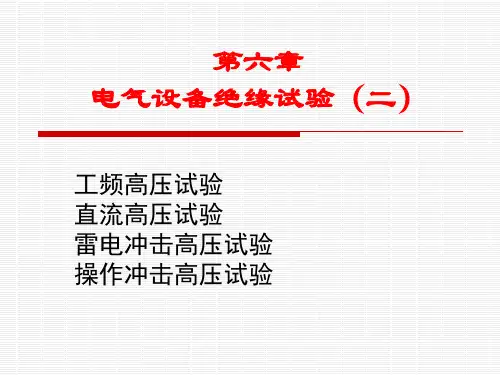

第六章 电气设备绝缘试验(二)
工频高压试验 直流高压试验 雷电冲击高压试验 操作冲击高压试验
§6-1 工频高压试验
工频耐压试验是在电气设备上施加规定的工 频试验电压并保持一定的时间,以考验绝缘 能否耐受该试验电压的作用。
工频高压试验能有效发现绝缘中危险的集中 性缺陷,是检验电气设备绝缘强度最有效和 最直接的方法。
冲击电压的一般表达式:
u2= U1[exp(-t/τ1)- exp(-t/τ2)]
时间常数:τ1和τ2 1.2/50μs的雷电波:τ1>>τ2
u2由两个指数分量相加构成 波前时间Tf由较小的时间常数τ2决定; 半峰值时间Tt由相对大得多的时间常数τ1决定
冲击电压的产生
冲击电压发生器的基本回路 (a)低效率回路 (b)高效率回路
T3的容量为S T2的容量为2S T1 的容量为3S
n级串级装置的容量利用率
可见,随着试验变压器串接台数的增加,利用 率降低,实际中,串接的试验变压器台数一般 不超过三台。
§6-2 直流高压试验
➢ 在被试品的电容量很大的场合,用工频交流高
电压进行绝缘试验时会出现很大的电容电流,这 就要求工频高压试验装置具有很大的容量,这时 常用直流高电压试验来代替工频高电压试验。 ➢ 工频高电压-整流器-直流高压,倍压整流-直流 高压串级装置-更高直流电压。
