电与磁漫画释义知识互联网谢谢你的阅读谢谢你的阅读1．简单的磁现象（1）任何磁体都具有两个磁极（N 、S 极）．磁极间的相互作用规律是：同名磁极相互排斥，异名磁极相互吸引．（2）磁体周围空间存在着磁场，磁场具有方向性．磁场基本性质：对放入其中的磁体具有磁力的作用．①磁场看不见，摸不着，但它是客观存在的，可以通过一些现象来认识．②磁场的方向：在磁场中的某一点，小磁针静止时N 极的指向就是该点的磁场方向．（3）磁感线是为形象描述磁场而画出的一些有方向的假想的曲线，磁感线上的任何一点的切线方向都跟放在该点的小磁针N 极所指的方向一致．磁体周围的磁感线都是从磁体的N 极出来回到S 极；磁体内部的磁感线由磁体S 极指向N 极；磁感线是一些闭合的曲线，任何两条磁感线不能相交；磁感线在磁体周围空间是立体分布的，越密集的地方表示磁性越强．（4）地磁场地球两极跟地磁两极并不重合．地磁的北极在地球南极附近，地磁的南极在地球的北极附近．水平放置的磁针的指向跟地球子午线间的交角叫做磁偏角．世界上第一个清楚而又准确地论述磁偏角的是我国宋代的科学家沈括．2．电流的磁场（1）1820年4月，丹麦物理学家奥斯特发现了电流周围存在着磁场，磁场的方向随电流的变化而变化．（2）通电螺线管周围的磁场和条形磁铁周围的磁场相似，磁极的极性随电流方向的变化而变化，可用安培定则（右手螺旋定则）来判定．（3）电磁铁：在通电螺线管中插入铁芯（必须是软磁性材料）后制成了电磁铁．电磁铁磁性的强弱由电流的大小和线圈的匝数来决定：①匝数一定时，电流越大磁性越强．②电流一定时，匝数越多磁性越强．（4）电磁继电器 电磁铁是电磁继电器的主要部分，电磁继电器的作用是用弱电流控制强电流，用低电压控制高电压，实现远距离操作和自动控制．【【1【（多选）对磁场和磁感线，下列说法正确的是（ ）A ．磁感线是磁场中实际存在的曲线B ．指南针能够指南北，是因为受到地磁场作用 C ．只要导体做切割磁感线运动，导体中就会产生感应电流D ．磁场的基本性质是它对放入其中的磁体有磁力的作用【答案】BD【【2【如图所示“悬空的磁环”活动中，假设甲、乙、丙三个磁环相同，中间塑料管是光滑的．当磁环都处于静止状态时，甲对乙的作用力F 1和丙对乙的作用力F 2的大小关系是（ ）例题精讲思路导航模块一：简单的磁现象、电流的磁场A．F1小于F2 B．F1等于F2 C．F1大于F2 D．无法比较【答案】A【【3【如图是一种玻璃清洁器，里面装有磁铁，可以同时清洗门窗玻璃的正面和反面，操作方便、安全．关于玻璃清洁器，下列说法正确的是（ ）A．清洁器利用了同名磁极相互吸引的特点B．清洁器可以通过调节磁铁间的距离来调节吸引力的大小C．清洁器能静止在玻璃上，是由于清洁器对玻璃的压力大于其重力D．清洁器能静止在玻璃上，是由于清洁器受到的摩擦力大于其重力【答案】B【【4【如图所示，导线下方放一小磁针，当给导线通电时，下列说法正确的是（）A．小磁针发生偏转，这现象叫电磁感应B．小磁针发生偏转，此实验是奥斯特实验C．小磁针不发生偏转D．利用此现象制成发电机【答案】B【【5【如图所示，A、B为两个磁极，在AB产生的磁场中，放一小磁针，小磁针静止时的指向如图所示，下列判断正确的是（）A．A端为磁体的N极，B端为磁体的N极谢谢你的阅读谢谢你的阅读B ．A 端为磁体的S 极，B 端为磁体的S 极C ．A 端为磁体的N 极，B 端为磁体的S 极D ．A 端为磁体的S 极，B 端为磁体的N 极【答案】A【【6【实验室有一个旧的学生直流电源，输出端的符号模糊不清，无法分辨正负极．小明设计了下面的判断电源两极的方法．在桌面上放一个小磁针，在磁针东面放一个螺线管，如图所示．闭合开关后，磁针指南的一端向东偏转．下述判断正确的是（ ）A ．电源A 端是正极，在电源内电流由A 流向BB ．电源A 端是正极，在电源内电流由B 流向AC ．电源B 端是正极，在电源内电流由A 流向BD ．电源B 端是正极，在电源内电流由B 流向A【答案】C 【【7【为探究电磁铁的磁性强弱跟哪些因素有关，小明所在的实验小组用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕若干圈，制成简单的电磁铁，结合其他实验器材做了如图所示的实验（图中线圈匝数的疏密表示线圈匝数的多少，各图中的滑动变阻器、电源和大铁钉均相同）．实验中通过观察电磁铁吸引大头针数目的多少，来判断它的磁性强弱．根据图中观察到的情况，完成下面填空：（1）通过比较图中的___________两种情况可知，通过电磁铁的电流越大，它的磁性越强．（选填图中的序号）（2）通过比较图D 中甲、乙两个电磁铁吸引大头针的情况，发现外形结构相同的电磁铁，当通过的电流相同时，线圈匝数越___________，磁性越强．【答案】（1）BC （2）多【【8【（2013乌鲁木齐）磁悬浮地球仪是使用磁悬浮技术的地球仪，它无需转轴穿过球体便可悬浮于空中，给人以奇特新颖的感觉和精神享受．（1）磁悬浮地球仪的球体中有一个磁铁，环形底座内有一金属线圈，通电后相当于电磁铁．金属线圈与球体中的磁铁相互 （吸引、排斥），使球体受力 （平衡、不平衡），从而悬浮于空中．磁悬浮地球仪是利用丹麦物理学家奥斯特发现的电流的 效应工作的．当磁悬浮地球仪停止工作时，在“拿开球体”和“切断电源”之间应先 ．（2）将磁悬浮地球仪的球体用手轻轻向下按一下，球体就会从原来的悬浮位置向下运北动，此时金属线圈中的电流（增大、减小），磁性增强，金属线圈对球体的作用力（大于、小于）球体重力，球体到达最低点后向上运动返回原悬浮位置．由于球体具有，球体越过原悬浮位置向上运动，此时金属线圈中的电流减小，磁性减弱，球体速度越来越（大、小），到达最高点后向下运动，并再次回到原悬浮位置．几经反复，球体最终停在原悬浮位置．（3）磁悬浮地球仪正常工作时，功率为1W．则工作一个月（30天）耗电kW•h，这些电能大部分转化成了（机械能、内能）．【答案】排斥；平衡；磁；拿开球体；增大；大于；惯性；小； 0.72；内能．【【9【（2012资阳）根据图中小磁针静止时的指向，用笔划线代替导线将如图所示的实物连线图补充完整（要求：①小磁针的指向满足如图所示方向；②滑动变阻器的滑片向A端移动时通电螺线管的磁性减弱）；标出通电螺线管的N、S极并画出它的一条磁感线，在磁感线上标明磁场方向．答案图【答案】（1）因为小磁针静止时，右端为N极，所以通电螺线管的左端为S极，右端为N极．根据右手定则，伸出右手，让右手的大拇指指示螺线管的N极（螺线管的右端），四指弯曲所指的方向为电流的方向，所以，电流由通电螺旋管的左端流入，因此通电螺线管左端的导线接入电源的正极．而在磁体的外部，磁感线从磁体的N极流出，回到S极，所以磁感线的方向为向左．（2）滑动变阻器的滑片向A端移动后，通电螺线管的磁性减弱，说明滑动变阻器的滑片向A端移动后，电路中的电流变小，被接入电路的电阻变大，所以下面的接线柱应该选择B 点．如答案图所示．模块二：磁场对通电导线的作用、电磁感应思路导航谢谢你的阅读谢谢你的阅读1．磁场对电流的作用（1）通电导体在磁场里受到力的作用，所受力的方向跟磁感线的方向和电流的方向有关，它们之间的关系可用左手定则来判定．（2）左手定则：伸开左手，使大拇指跟其余四个手指垂直，并且都跟手掌在一个平面内，让磁感线垂直进入手心，并使四指指向电流方向，这时手掌所在的平面跟磁感线垂直，拇指所指方向就是通电导线在磁场中的受力方向．2．电磁感应（1）1831年，英国物理学家法拉第发现了电磁感应现象．产生感应电流的条件是：电路必须闭合；导体运动时必须切割磁感线；切割磁感线的导体是回路一部分．导体中的感应电流的方向与磁场方向、导体的切割方向有关，关系用右手定则来判定．（2）右手定则：伸开右手，使拇指跟其余四指互相垂直，并都跟手掌在同一平面内，让磁感线垂直穿过掌心，拇指指向导体运动的方向，则四指所指的方向是感应电流的方向．3．发电机和电动机（1）发电机：①发电机的原理：闭合电路的一部分导体在磁场中做切割磁感线运动时产生感应电流．②感应电流的方向随磁感线方向和导体运动方向的改变而改变③机械能转化为电能④运动是因，电流是果（因为运动而产生电流）⑤装置中没有电源（2）电动机：①电动机的原理：通电导体在磁场中受力而运动（磁场对电流的作用）②导体受力方向随磁感线方向和电流方向的变化而变化③电能转化为机械能④电流是因，运动是果（因为有电流而运动）⑤装置中有电源【【10【（2011-2012昌平初三期末）下列说法正确的是（ ）A.磁感线是磁场中真实存在的曲线B.磁体外部的磁感线是从磁体的北极出来回到磁体的南极C.磁场对放入其中的小磁针一定有力的作用D.利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向【答案】BC【【11【如图所示是研究电磁感应现象的装置，当导线ab 沿竖直方向上、下运动时，电流表指针＿＿＿＿（填“摆动”或“不摆动”）．例题精讲【答案】不摆动【【12【（2013遂宁）在如图所示的实验装置中，玻璃球内的导线是分开的，小磁针处于静止状态．当用酒精灯把玻璃球加热到红炽状态时，发现小磁针发生了偏转；根据以上现象可知，当把玻璃球加热到红炽状态时，玻璃变成了体，此时小磁针的极将向螺线管偏转；小磁针和螺线管间的相互作用是通过发生的．玻璃球内能的改变是通过的方法实现的．【答案】导；N；磁场；热传递【【13【如图所示为我们学习电磁现象过程中做过的几个实验，其中能反映电动机工作原理（ ） A．使磁场中的线圈转动，与此线圈一起构成闭合电路的电流表指针发生偏转B．使导体AB沿箭头所示方向左右摆动，与导体构成闭合电路的电流表指针发生偏转C．给带有铁芯的线圈通电，它能吸住铁块及重物D．闭合开关，处在磁场中的导体棒ab中有电流通过时，它就会运动起来【答案】D 电动机的工作原理是：通电导线在磁场中受到磁场力的作用而运动，属于将电能转化为机械能．发电机的原理：是闭合电路中的部分导体在磁场中做切割磁感线的运动产生感应电流，属于将机械能转化为电能．【【14【（2013黄冈）在“探究什么情况下磁可以生电”的实验中，小芳发现每次电流表指针摆动的角度不同，提出了“感应电流的大小与哪些因素有关”的问题．谢谢你的阅读（3）此实验运用的研究方法主要是．【答案】（1）动；磁场的强度；（2）匀速；感应电流的大小与导体切割磁感线的速度有关；（3）控制变量法．思维拓展训练提高班【拓展1】如图所示将M棒用细线自由地悬挂起来，使之成为静止状态，当用N棒一端靠近M 棒的一端时，若二者相互吸引，那么（ ）A．N棒原来一定是磁体 B．M棒原来一定是磁体C．M、N棒原来都是磁体 D．无法判断哪一个原来是磁体【答案】D【拓展2】用如图所示装置进行实验探究，回形针与细线相连，并在空间某点处于静止状态，细线被拉紧，此时回形针受个力的作用．当将铁片插入磁铁与回形针之间，回形针将（自由下落/保持静止）．谢谢你的阅读【答案】3，自由下落．【拓展3】如图所示，条形磁铁置于水平面上，电磁铁与其在同一水平面上，右端固定并保持水平，当电路中滑动变阻器滑片P逐渐向左移动时，条形磁铁仍保持静止，在此过程中条形磁铁受到的摩擦力的方向和大小是（）A．方向向左，逐渐增大B．方向向左，逐渐减小C．方向向右，逐渐增大D．方向向右，逐渐减小【答案】C【拓展4】如今，刷卡机广泛应用于银行、超市．当人们将带有磁条的信用卡在刷卡机指定位置刷一下，刷卡机的检测头就能产生感应电流，便可读出磁条上的信息．图中能反映刷卡机读出信息原理的是（ ）A．B．C．D．【答案】C尖子班【拓展1】为了得出条形磁铁的磁性两端强、中间弱的特性，某同学设计了以下四个实验，其中不能达到目的是（ ）A．将甲实验中的条形磁铁平移靠近三颗小铁球B．将乙实验中的两根条形磁铁相互平移靠近C．将丙实验中的条形磁铁从挂有铁块的弹簧秤下向右移动D．将丁实验中放在一堆大头针上的条形磁铁提起谢谢你的阅读谢谢你的阅读【答案】B【拓展2】（2010•株洲）有一种如图1所示的环形磁铁，磁极的分布有以下两种可能情况：①磁极呈横向分布，如图2-甲，外侧为N 极，内侧为S 极．②磁极呈轴向分布，如图2-乙，上面为N 极，下面为S 极．为确定这种环形磁铁磁极的分布情况，小李进行了以下实验：取两个完全相同的环形磁铁，将它们按图3那样沿中心轴线互相靠近，发现它们相互排斥．接着将其中一个环形磁铁翻转，如果它们相互 ，则磁极呈横向分布；如果它们相互 ，则磁极呈轴向分布．【答案】排斥，吸引．【拓展3】同学们做实验的装置如图所示，闭合开关，先将导体ab 水平用力向右移动，导体cd 也随之运动起来．则在以上的实验中下列说法正确的是（ ）A ．实验装置中的甲装置运用的原理是电磁感应现象B ．实验装置中的甲装置把电能转化为机械能C ．实验装置中的乙装置产生的现象在生活中的应用是发电机D ．若将导体ab 水平用力向左移动，导体cd 的运动方向不变【答案】A【拓展4】（2012嘉兴）如图为通电螺线管磁场强弱演示仪的示意图．（1）当指针指示数值增大时，表示通电螺线管的磁性增强，则螺线管A 端为 极．（2）为了验证通电螺线管的磁性与线圈匝数有关，应将开关S 从a 点换到b 点，并调节变阻器的滑片向滑动，使电流表的示数不变．【答案】（1）S ； （2）下．【练习1】关于电与磁，下列说法中正确的是（ ）A ．磁体周围和导体周围都存在磁场B ．发电机是把电能转化为机械能的装置C ．电磁继电器是把机械能转化为电能的装置D ．地球磁场的磁感线是从地理南极附近发出的【答案】选D ．通电导体的周围才有磁场，故A 错；发电机是把机械能转化为电能的装置，故B 错；电磁继电器是弱电流电路控制强电流电路的装置，没有能量转化，故C 错；地球的磁极与地理的南北方向相反，所以地球磁场的磁感线是从地理的南极出发的．【练习2】小华有两根外形完全相同的钢条，想验证钢条是否有磁性，小华利用手边仅有的一根条形磁铁做了一个实验：他把条形磁铁悬挂起来，当他用钢条甲靠近条形磁铁的某一端时，条形磁铁会自动远离钢条甲；当他用钢条乙靠近条形磁铁的某一端时，条形磁铁会自动吸引钢条乙，由此可知（ ）A ．两根钢条均有磁性B ．两根钢条均无磁性C ．钢条甲一定有磁性，钢条乙一定无磁性D ．钢条甲一定有磁性，钢条乙可能有磁性【答案】D【练习3】（2013武汉）如图所示，在探究“什么情况下磁可以生电”的实验中，保持磁体不动，若导线ab 水平向右运动，则灵敏电流计指针向左偏转．下列说法正确的是（ ）A ．若导线ab 水平向左运动，则灵敏电流计指针向右偏转复习巩固谢谢你的阅读谢谢你的阅读B ．若导线ab 竖直向上运动，则灵敏电流计指针向左偏转C ．若导线ab 竖直向下运动，则灵敏电流计指针向左偏转D ．若导线ab 斜向上运动，则灵敏电流计指针不会偏转【答案】A 课后测【测1】如图所示，重为G 的小铁块在水平方向力F 的作用下，沿条形磁铁的表面从N 极滑到S 极，下列说法正确的是（ ）A ．小铁块受到的重力始终不变B ．小铁块对磁铁的压力始终不变C ．小铁块受到的摩擦力始终不变D ．小铁块对磁铁的压强始终不变【答案】A【测2】如图所示的四个情景中，属于电磁感应现象的是（ ）A ．B ．C ．D ．【答案】D谢谢你的阅读谢谢你的阅读古往今来，古今中外，很多人取得了各种成就。

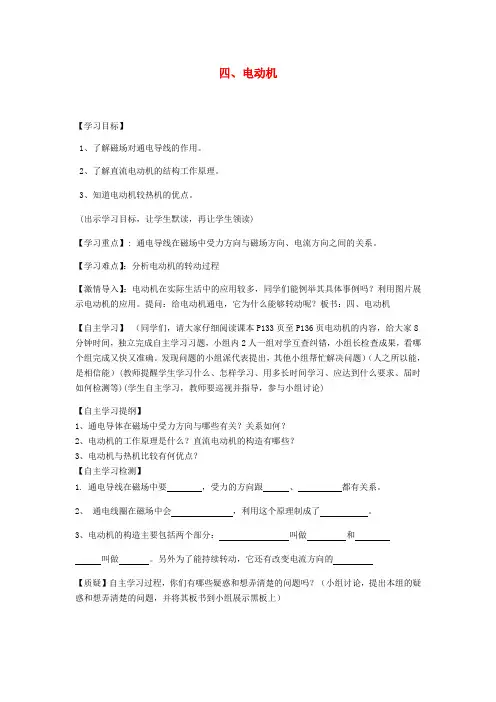

四、电动机【学习目标】1、了解磁场对通电导线的作用。
2、了解直流电动机的结构工作原理。
3、知道电动机较热机的优点。
(出示学习目标，让学生默读，再让学生领读)【学习重点】: 通电导线在磁场中受力方向与磁场方向、电流方向之间的关系。
【学习难点】：分析电动机的转动过程【激情导入】：电动机在实际生活中的应用较多，同学们能例举其具体事例吗？利用图片展示电动机的应用。
提问：给电动机通电，它为什么能够转动呢？板书：四、电动机【自主学习】（同学们，请大家仔细阅读课本P133页至P136页电动机的内容，给大家8分钟时间，独立完成自主学习习题，小组内2人一组对学互查纠错，小组长检查成果，看哪个组完成又快又准确。
发现问题的小组派代表提出，其他小组帮忙解决问题）（人之所以能，是相信能）(教师提醒学生学习什么、怎样学习、用多长时间学习、应达到什么要求、届时如何检测等)(学生自主学习，教师要巡视并指导，参与小组讨论)【自主学习提纲】1、通电导体在磁场中受力方向与哪些有关？关系如何？2、电动机的工作原理是什么？直流电动机的构造有哪些？3、电动机与热机比较有何优点？【自主学习检测】1. 通电导线在磁场中要，受力的方向跟、都有关系。
2、通电线圈在磁场中会，利用这个原理制成了。
3、电动机的构造主要包括两个部分：叫做和叫做。
另外为了能持续转动，它还有改变电流方向的【质疑】自主学习过程，你们有哪些疑惑和想弄清楚的问题吗？（小组讨论，提出本组的疑惑和想弄清楚的问题，并将其板书到小组展示黑板上）【合作探究、展示提升】（小组群学，小组长组织，针对问题认真讨论得出结论，每学习小组组内先展示，小组指派成员或全体小组成员上台展示）（20分钟）（旁观者的姓名永远爬不到比赛的计分板上）合作探究一：探究磁场对通电导体的作用学生活动一：〔演示实验〕⑴把导线ab放在磁场里，接通电源，让电流通过导线ab，观察它的运动。
实验表明：。
⑵把电源的正负极对调后接入电路，使通过导线ab的电流方向与原来相反，观察导线ab的运动方向。

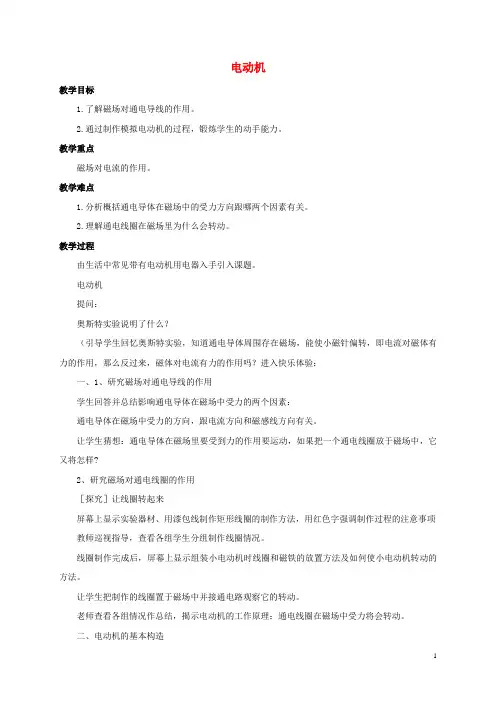

电动机教学目标1.了解磁场对通电导线的作用。
2.通过制作模拟电动机的过程，锻炼学生的动手能力。
教学重点磁场对电流的作用。
教学难点1.分析概括通电导体在磁场中的受力方向跟哪两个因素有关。
2.理解通电线圈在磁场里为什么会转动。
教学过程由生活中常见带有电动机用电器入手引入课题。
电动机提问：奥斯特实验说明了什么？（引导学生回忆奥斯特实验，知道通电导体周围存在磁场，能使小磁针偏转，即电流对磁体有力的作用，那么反过来，磁体对电流有力的作用吗？进入快乐体验：一、1、研究磁场对通电导线的作用学生回答并总结影响通电导体在磁场中受力的两个因素：通电导体在磁场中受力的方向，跟电流方向和磁感线方向有关。
让学生猜想：通电导体在磁场里要受到力的作用要运动，如果把一个通电线圈放于磁场中，它又将怎样?2、研究磁场对通电线圈的作用［探究］让线圈转起来屏幕上显示实验器材、用漆包线制作矩形线圈的制作方法，用红色字强调制作过程的注意事项教师巡视指导，查看各组学生分组制作线圈情况。
线圈制作完成后，屏幕上显示组装小电动机时线圈和磁铁的放置方法及如何使小电动机转动的方法。
让学生把制作的线圈置于磁场中并接通电路观察它的转动。
老师查看各组情况作总结，揭示电动机的工作原理：通电线圈在磁场中受力将会转动。
二、电动机的基本构造结合制作的小电动机，学生回答电动机的基本构造。
屏幕出示定子和转子。
［师］在上面探究活动中，我们使线圈转起来了。
如果把“小小电动机”线圈两端引线的漆皮全部刮掉，线圈又会怎样运动呢？学生实际操作、观察并回答现象：线圈转到一定位置后停止转动。
教师结合图进行解释，让学生结合影响通电导体在磁场中受力方向的因素进行讨论并回答：如何能使线圈持续转动？实际的直流电动机是通过换向器来实现这项功能，看屏幕（屏幕放映带有换向器的线圈在磁场中的转动过程）让学生结合flash动画认识换向器的构造并讨论回答它的作用。
屏幕出示换向器的作用.［师］实际的直流电动机都有多个线圈，每个线圈都接在一对换向片上。
第4节电动机◇教课目的◇【知识与技术】1.知道磁场对电流有力的作用,知道通电导体在磁场中的受力方向与哪些要素相关。
2.知道直流电动机的基本结构、工作原理和能量转变。
3.知道换向器在直流电动机中的作用。
4.认识电动机在生活中的应用。
【过程与方法】1.经过研究通电导线在磁场里受力的作用及受力方向与电流方向、磁场方向的关系,提高实验研究能力、剖析概括能力。
2.经过制作模拟电动机,认识直流电动机的结构和工作原理,提高着手能力。
【感情·态度·价值观】1.经过察看和实验,培育学生脚踏实地的实验态度以及与别人沟通与合作的精神。
2.经过认识物理知识如何应用到实质中,进一步提高学生学习科学技术知识和应用物理知识的兴趣。
◇教课重难点◇【教课要点】通电导线在磁场中遇到力的作用。
【教课难点】直流电动机的结构和工作原理。
◇教课过程◇一、新课导入电动车、电梯、风扇、冰箱、洗衣机以及各样电动玩具都离不开电动机。
电动机的应用特别宽泛,种类也好多,但它们工作的原理是同样的,都是由电动机带动运行的。
可电动机为何会转动呢?二、教课步骤研究点1磁场对通电导线的作用[阅读课本]P133“我们知道……它会如何运动?”[思虑]我们知道通电导线四周存在磁场,那么将一根通电导线放入磁场中,会出现什么现象呢?[提示]因为磁体间的互相作用,通电导线在磁场中会受力运动。
[思虑]你以为会对实验现象产生影响的要素有哪些?[提示]影响要素主假如导体和导轨之间的摩擦力,因此一般用轻质的铝质金属杆,实验前将导轨和导体拉直,减小摩擦带来的影响。
[思虑]实验时,开关能够长时间闭合吗?[提示]通电后电路相当于短路,短暂闭合开关察看现象,而后立刻断开开关。
[思虑]不一样组的实验,金属杆的运动方向不一样,你以为这是什么原由呢?[提示]磁场有方向,电流也有方向,可能与这两个要素相关。
[思虑]如何设计实验考证呢?[提示]采纳控制变量法。
控制电流的方向不变,改变磁场的方向;控制磁场的方向不变,改变电流的方向。

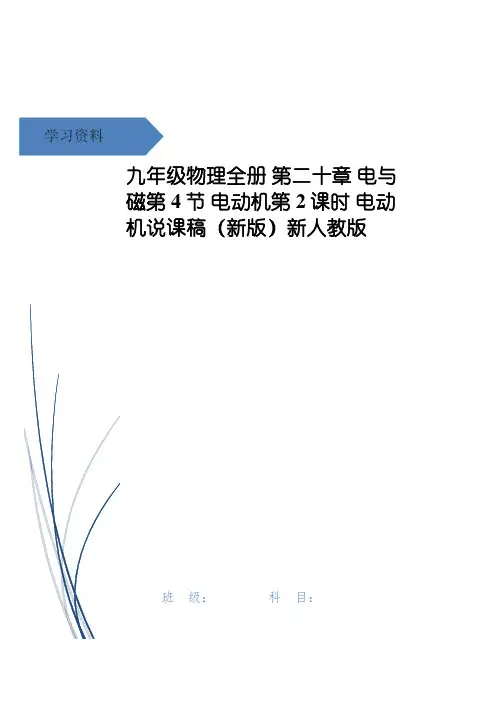

学习资料第4节电动机第2课时电动机各位评委老师，同学，大家好,我是xx。
今天我给大家说课的内容是“电动机"它是人民教育出版社九年级下册第二十章第4节的内容.我说课的内容将从教材分析，学情分析，教学目标，教学策略，教学过程设计五方面内容进行展开.（首先我对本节内容进行一下教材分析。
）教材分析：一、教材的地位和作用电与磁是初中物理重点内容之一，是在学习简单电路知识的基础上，进一步揭示电与磁相互依存关系,以及电和磁在生活中简单的应用。
而电动机既是电磁现象的具体实例和综合应用，又与生活，生产联系紧密,充分体现了从生活走向物理，从物理走向社会的基本思想。
同时本节内容也为后继课程磁生电作了铺垫，起着呈上起下的作用。
二、教学重点和难点重点：探究磁场对载流导线的作用；是对前面知识的延伸，起着连接前后知识的纽带作用，电动机的原理，，电和磁的一个重要规律。
为什么是重点,因为是一个重要规律。
突出重点,做好探究实验,放大实验现象。
难点：电动机能够持续转动的原因.电流和磁场是不能够直接感知,他们之间的规律比较抽象，学生不易理解，并且学生还未涉及到受力分析，力的平衡及力矩平衡知识，因此把电动机能够持续转动的原因作为难点。
为了突破难点我采用多媒体课件展示,放慢电动机的转动，直观的模拟出电流和磁场方向，帮助学生理解分析突破难点的学习.学情分析：在知识基础上，已经学习了电路的基础知识，磁场的基本性质，电流的磁效应。
在认知层面上因为生活中的电动机基本上是封闭的,学生很难对其内部结构获得直观的感性认识，而初中学生思维虽然处在形象思维向抽象思维过渡阶段，但仍以形象思维为主。
（根据以上的分析和对教材的理解，结合学生的实际认知水平和能力结构，确定本课的三维目标如下：)三、教学目标1、知识与技能：（1）通过实验，知道电动机的基本原理是通电导线在磁场中受到力的作用；（2）知道通电导线在磁场中受力方向与电流及磁场的方向都有关系;（3）了解电动机的基本构造以及换向器在直流电动机中的作用；2、过程与方法：（1）经历探究电动机的工作原理，培养初步分析问题的能力。

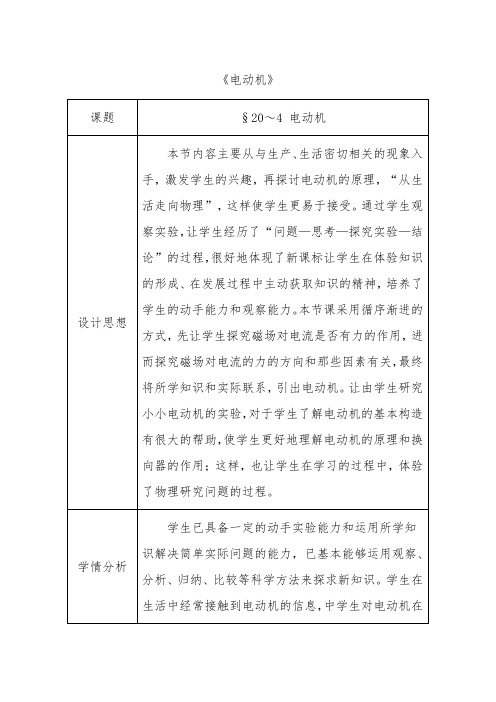

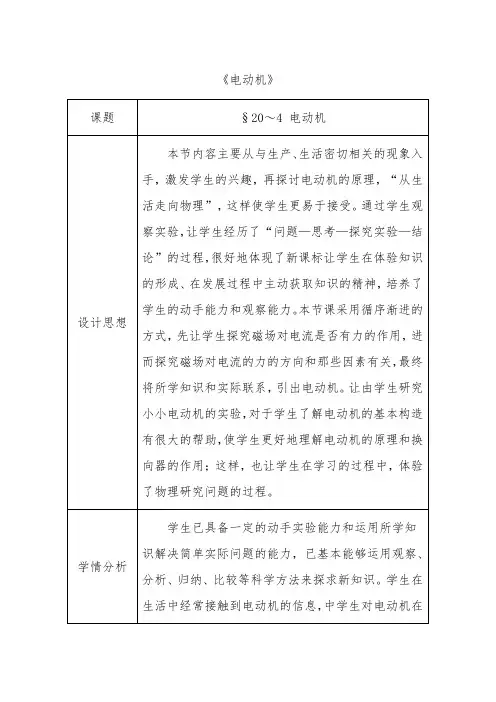

《电动机》1教学过程设计新课思考、交流物品入手分析，符合学生的认知特点，直奔本节课主题。
二、探究新知对比：1．磁体的磁场对小磁针有力的作用。
2．通电导体对小磁针有力的作用。
猜想：磁场对通电导线是否会有力的作用呢？探究活动1：请同学们选择实验物品，试一试磁场对通电导线是否会有力的作用。
探究活动2：请利用所给实验物品，探究磁场对通电导线力的作用的方向和哪些因素有关。
一、磁场对通电导体的作用1．磁场对通电导体有力的作用。
2．通电导体受力的方向和电流的方向、磁场的方向有关。
思考思考、实验思考、实验交流、回答思考、交流通过对比猜想，使学生将以前所学知识，联系到本节课的内容。
通过学生自己动手实验，激发学生学习的兴趣。
通过教师的问题设置，进一步体会物理研究问题的发展过程。
问题：通电导体在磁场中，只能朝一个方向运动一次，如果把通电线圈放在磁场中，它会怎样运动?通过教师的问题设置，为后面所学知识进行铺垫。
演示：自制小小电动机介绍：实际电动机二、电动机1．构造：转子和定子探究活动3：根据学案中所给的三幅图讨论为什么线圈不能连续转动？思考：能不能采取什么办法让线圈连续转起来。
电动机在工作过程中，能量是如何转化的呢？2．换向器3．能量转化：电能→机械能观察、思考观察、思考思考、讨论、分析观察、思考、交流学生通过教师的“演示”实验，让学生体会电动机就在我们身边。
由自制小小电动机到实际电动机的过渡，让学生体会，物理最终要应用到实际生活中，为人类服务。
甲线圈受到的力使它顺时针转动乙线圈由于惯性会越过平衡位置丙线圈受到的力使它逆时针转动。

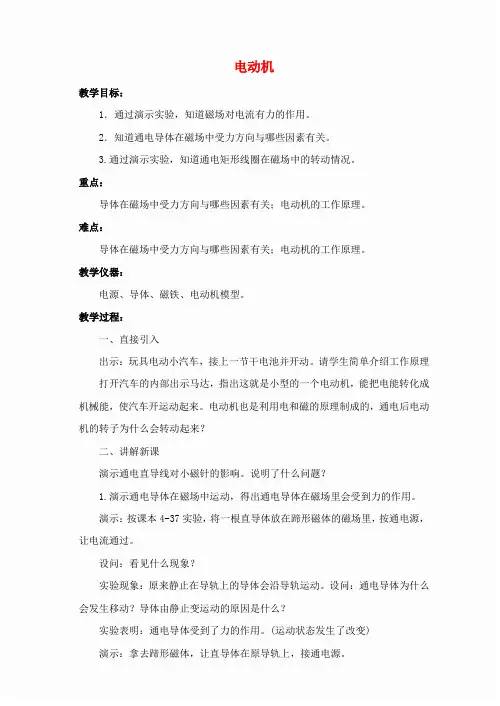

电动机教学目标：1．通过演示实验，知道磁场对电流有力的作用。
2．知道通电导体在磁场中受力方向与哪些因素有关。
3.通过演示实验，知道通电矩形线圈在磁场中的转动情况。
重点：导体在磁场中受力方向与哪些因素有关；电动机的工作原理。
难点：导体在磁场中受力方向与哪些因素有关；电动机的工作原理。
教学仪器：电源、导体、磁铁、电动机模型。
教学过程：一、直接引入出示：玩具电动小汽车，接上一节干电池并开动。
请学生简单介绍工作原理打开汽车的内部出示马达，指出这就是小型的一个电动机，能把电能转化成机械能，使汽车开运动起来。
电动机也是利用电和磁的原理制成的，通电后电动机的转子为什么会转动起来？二、讲解新课演示通电直导线对小磁针的影响。
说明了什么问题？1.演示通电导体在磁场中运动，得出通电导体在磁场里会受到力的作用。
演示：按课本4-37实验，将一根直导体放在蹄形磁体的磁场里，按通电源，让电流通过。
设问：看见什么现象？实验现象：原来静止在导轨上的导体会沿导轨运动。
设问：通电导体为什么会发生移动？导体由静止变运动的原因是什么？实验表明：通电导体受到了力的作用。
(运动状态发生了改变)演示：拿去蹄形磁体，让直导体在原导轨上，接通电源。
设问：看见什么现象？（直导体不动）实验结论：实验说明通电导体在磁场里会受到力的作用。
2．通电导体在磁场里受力方向的几个因素。
演示：重做图4-37实验，将两个导轨接线柱的接线对调，接通电源，要求观察。
分析得出：通电导体在磁场里受力方向与电流方向有关。
演示：对调蹄形磁铁N、S极位置，重复上述操作，要求观察。
分析得出：通电导体在磁场里受力方向与磁场方向有关。
演示：同时改变磁场方向和电流方向，重复上述操作，要求观察。
结论：通电导体在磁场中受力方向与磁场方向和电流方向有关。
一、通电导体在磁场中受力方向与磁场方向、电流方向有关。
问：如何来确定导体受力的方向呢？学生先回忆右手螺旋定则：大姆指和四指弯曲方向各代表什么?左手定则：手掌心摊开与磁场方向垂直，四指方向代表电流的方向，这样大姆指方向就固定了，代表运动的方向。

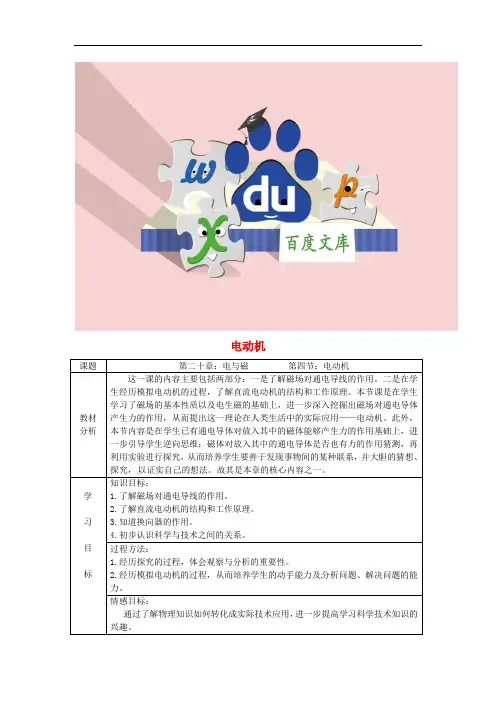

电动机
探究，以证实自己的想法。
故其是本章的核心内容之一。
经历模拟电动机的过程，从而培养学生的动手能力及分析问题、解决问题的能
（一）磁场对电流通电导线的作用（
假如通电导线放在磁场中会不会也受到磁场的作我们
多媒体展示：巩固
而是把整个线圈放到磁场中，又会怎么样
容：让线圈转起来。
究欲望做铺
下去，最后要返回平衡位置呢？
（
而是设法改变后半周电流的方向，多媒体展示：巩固练习
知识融于实验是本节的生的认知冲突，将学生对电流受磁场作用的探究兴趣激起来，一步步达成目标，安排学生探究模拟电动机的实验对于学生了解电动机的基本构造有很大的帮助，。
