钢网架工程安全监理实施细则
钢网架工程是一种常见的建筑结构形式，为了确保工程施工过程中的安全，需要进行安全监理。
以下是钢网架工程安全监理的具体实施细则：
1.监理资质：负责钢网架工程安全监理的人员需要具备相关的专业资质，如工程监理工程师等。
2.施工计划审核：监理人员需要审核施工方提供的钢网架工程施工计划，确保其中包含了施工过程中的安全措施和预防措施。
3.现场勘察：监理人员需要定期进行现场勘察，确保施工过程中的安全措施得到有效执行，并及时发现和解决可能存在的安全隐患。
4.质量监控：监理人员需要对钢网架工程的施工质量进行监控，确保工程质量符合相关标准和规范，从而减少施工过程中的安全风险。
5.安全培训：监理人员需要组织相关的安全培训，提高施工方和施工人员的安全意识，教育他们正确使用施工设备和工具，遵守施工现场的安全规定。
6.安全检查：监理人员需要定期进行安全检查，检查施工现场的安全措施是否到位和有效，发现并纠正施工过程中存在的安全问题。
7.安全记录和报告：监理人员需要记录和报告施工过程中的安全情况，包括安全隐患的发现和处理情况，以及安全事故的处理和追责情况。
通过以上的实施细则，可以有效确保钢网架工程在施工过程中的安全性，减少安全风险和事故发生的可能性，保障工程质量和工人的人身安全。

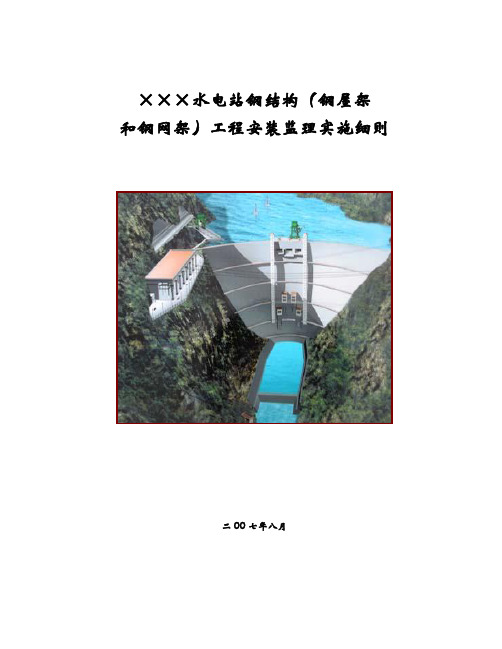

×××水电站钢结构（钢屋架和钢网架）工程安装监理实施细则二00七年八月1.总则1.1 本细则适用于×××水电站厂房钢屋架和主变开关室钢网架等钢结构的安装施工监理。
1.2 本工程钢结构安装监理工作内容包括：施工安装准备，材料进场验收，基础埋件安装监理，钢屋架支柱、屋架主体结构安装监理，钢网架支柱、网架主体结构安装监理，屋面系统安装监理，无梁拱安装监理，其它附属结构安装监理等。
1.3 编制依据：（1）施工合同【LXW-(2003)第12号】；（2）建设工程监理规范 GB50319-2000；（3）钢结构工程施工质量验收规范 GB-50205-2001；（4）钢结构高强度螺栓连接的设计、施工及验收规程 JGJ82-91；（5）门式刚架轻型房屋钢结构技术规程 CECS102-2002；（6）网架结构设计与施工规程 JGJ 7-91；（7）网架结构工程质量检验评定标准 JGJ78-91；（8）钢结构防火涂料应用技术规范 CECS24：90；（9）建筑工程施工质量验收统一标准 GB50300－2001；（9）施工图、设计文件和技术资料；（10）已批准的本工程施工组织设计。
2.监理工作基本程序2.1监理基本工作2. 1.1监理基本工作阶段包括施工准备阶段、施工安装阶段和完工验收阶段等，监理工程师对安装施工过程进行质量控制、监督、检查，对施工安全进行督促。
2.1.2 在施工准备阶段，监理工程师主要审查技术、安全性文件，在确保各项施工准备到位的情况下，签发开工许可证。
在施工安装阶段，监理工程师对分项工程施工安装进行质量监督检查，对承包人违反质量、安全的行为有权发出整改通知或停工令，并要督促检查承包人的技术资料管理，保证资料的及时、真实、准确、完整。
完工验收阶段，监理工程师主要督促承包人对质量过程控制资料整理，组织完工验收。
2.2基本验收程序2.2.1 基本检验批验收划分及分项验收项目本工程按照分部工程分别进行验收。
钢网架工程安全监理实施细则范本第一章总则第一条目的和依据为了保障钢网架工程施工期间的安全生产，提高钢网架工程质量，根据国家有关法律法规和标准，制定本细则。
第二条适用范围本细则适用于所有钢网架工程的监理工作。
第三条安全目标钢网架工程安全目标是确保施工过程中人身安全和财产安全，防止事故发生。
第四条安全责任1. 项目监理单位应承担监理期间的安全管理工作，包括但不限于编制安全管理制度、监督施工单位的安全生产工作等。
2. 施工单位应负责具体的施工安全管理，保障工人的生命安全和身体健康。
第五条监理人员培训1. 监理人员应具备相应的技术和安全知识，通过培训合格后方可履行监理工作。
2. 监理人员应定期参加相关培训，不断提升自身的专业水平和安全管理能力。
第二章安全管理第六条安全管理制度1. 项目监理单位应制定相应的安全管理制度，并组织施工单位执行。
2. 安全管理制度应包括施工现场管理、人员安全教育、防护设施使用、安全检查等内容。
第七条安全计划1. 项目监理单位应根据施工计划编制相应的安全计划，明确施工期间的安全管理目标和措施。
2. 安全计划应在施工单位参与编制和确认后执行。
第八条安全检查1. 项目监理单位应定期对施工现场进行安全检查，及时发现并纠正存在的安全隐患。
2. 安全检查内容包括但不限于施工作业是否符合施工方案、是否存在违章搭设等。
第三章施工安全控制第九条施工方案1. 施工单位在施工前应编制详细的施工方案，包括作业方法、组织措施、安全防护等。
2. 施工方案应经监理单位审核并确认后执行。
第十条安全教育1. 施工单位应对施工人员进行安全教育，包括工作流程、安全防护措施等。
2. 施工人员应参加安全培训并持有效证书。
第十一条安全防护1. 施工单位应根据施工方案的要求，配备相应的安全防护设备和器材。
2. 施工人员在进行高空作业、焊接作业等高风险作业时应佩戴安全帽、安全带等。
第十二条施工现场管理1. 施工单位应设置相应的安全标识和警示牌，提醒施工人员注意安全。
钢网架工程安全监理实施细则前言钢网架工程是目前市场上比较常见的一种建筑结构。
在施工过程中，一定要注意安全问题，如钢结构的承载能力、立柱、框架的稳定性等。
为了保证钢网架工程施工过程的安全和质量，进行钢网架工程的安全监理实施是必不可少的一项工作。
监理目的1.保障施工人员的人身安全和管理切入点。
2.保障施工质量和工期。
3.确定安全生产和环保标准并监督实施，防范和化解监理过程中的安全事故。
实施细则1. 钢网架工程开工初期1.钢网架施工前，应向相关部门提供施工方案及图纸。
2.钢网架施工前，施工单位应制定工程管理制度，并在施工方案中体现出来。
3.钢网架施工前，施工单位必须对工地进行现场勘查，查看并记录现场各种设备、工具及安全问题；同时，要对施工现场作相应的安全技术交底。
4.施工单位应在现场设立安全档案，做好前期安全防护措施。
2. 钢网架施工中期1.施工企业应按照工程质量计划，制定合理的施工进度表，报监理单位审核。
2.施工企业应按照国家标准和规定，对施工现场及时调查、监督，保证施工进度和质量。
3.施工过程中发现任何质量问题或其他问题，立即通知监理单位，并及时采取相应的措施，确保问题能及时解决。
4.在施工期间，要随时注意防备雷击、防爆和消防安全等问题，保证施工现场的整体安全。
3. 钢网架完工期1.在钢网架工程完工之后，施工单位应做好安全技术交底，并由监理单位进行确认后，验收合格方可交付使用。
2.钢网架工程竣工验收，必须符合规定的验收标准和验收要求，并经监理单位验收合格，并依据相关法规对工程进行验收。
3.施工单位必须对工程实施过程中出现的问题及时修改并做出整改。
同时，施工单位应对整个工程行政许可证进行备案。
结论对于钢网架工程的安全监理实施细则，必须做到严把之。
相关质量、安全、使用方面的内容必须清晰、准确地体现出来，在整个项目的实行过程中，严格按照标准执行，资料齐全、监督到位，确保钢网架工程的安全进行和质量全面把控。

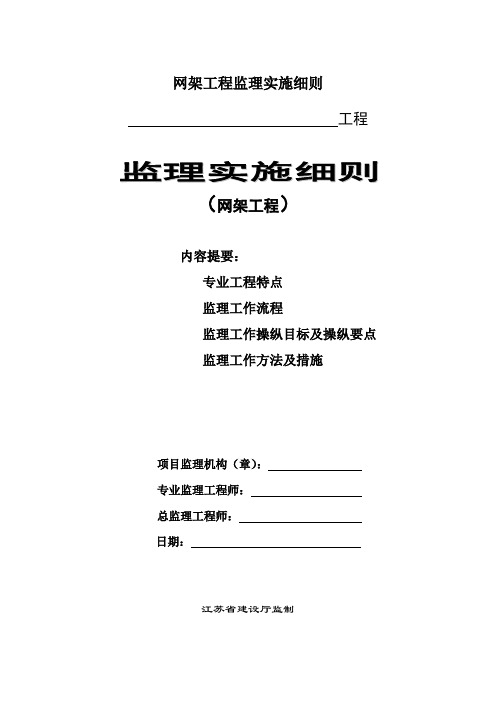

网架工程监理实施细则工程监理实施细则（网架工程）内容提要：专业工程特点监理工作流程监理工作操纵目标及操纵要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师：日期：江苏省建设厅监制网架工程监理实施细则1. 本细则编写依椐1.1本项目工程已批准的监理规划。
1.2*****设计院的******工程的设计图纸1.3规范、规程：1.3.1《建设工程监理规范》GB50319--20001.3.2《建筑工程施工质量验收统一标准》1.3.3工程建设标准强制性条文1.3.4各分部工程质量验收规范如：（依照工程项目具体情形增加删减）《工程建设强制性标准条文》房屋建设部分《建筑地基基础工程施工质量验收规范》 GB50202-2002《砌体工程施工质量验收规范》 GB50203-2002《混凝土结构工程施工质量验收规范》 GB50204-2002《钢结构工程施工质量验收规范》 GB50205-2001《屋面工程质量验收规范》 GB50207-2002《建筑装饰装修工程质量验收规范》 GB50210-2001《建筑工程施工质量验收统一标准》 GB50300-2001《建筑工程质量检验评定标准》 GB50301-2002《网架结构工程质量检验评定标准》JGJ78-91《网架结构设计与施工规程》 JGJ7-91《网壳结构技术规程》 JGJ61-2003《钢结构工程质量检验评定标准》GB5021—95《螺栓球节点网架》JGJ75.1—91《螺栓球节点网架》JGJ75.2—91《网架结构工程质量检验评定标准》JGJ78-91**********1.3.5《关于加强建筑结构工程施工质量治理的若干规定（试行）》（宁建工字[2007]32号文件）***********1.4 ******工程施工组织设计******工程托付监理合同******工程建筑工程施工合同******工程招投标文件2. 专业工程特点2.1 ******工程，位于****省******市****,总面积约****平方米，地上**层，地下**层，要紧由*****组成。

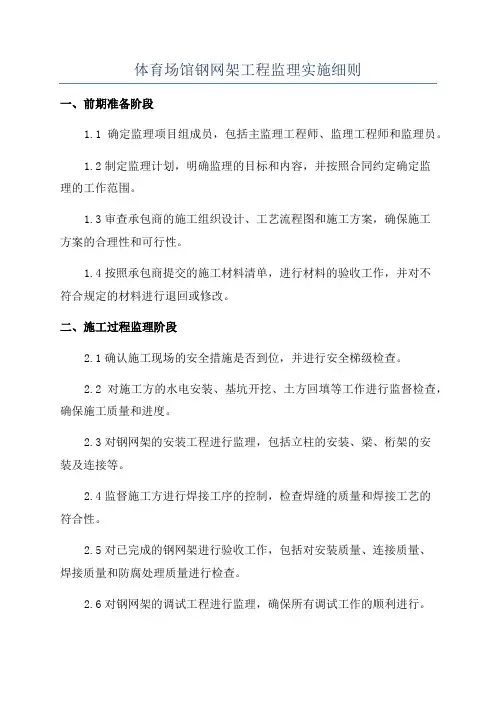

体育场馆钢网架工程监理实施细则一、前期准备阶段1.1确定监理项目组成员，包括主监理工程师、监理工程师和监理员。
1.2制定监理计划，明确监理的目标和内容，并按照合同约定确定监理的工作范围。
1.3审查承包商的施工组织设计、工艺流程图和施工方案，确保施工方案的合理性和可行性。
1.4按照承包商提交的施工材料清单，进行材料的验收工作，并对不符合规定的材料进行退回或修改。
二、施工过程监理阶段2.1确认施工现场的安全措施是否到位，并进行安全梯级检查。
2.2对施工方的水电安装、基坑开挖、土方回填等工作进行监督检查，确保施工质量和进度。
2.3对钢网架的安装工程进行监理，包括立柱的安装、梁、桁架的安装及连接等。
2.4监督施工方进行焊接工序的控制，检查焊缝的质量和焊接工艺的符合性。
2.5对已完成的钢网架进行验收工作，包括对安装质量、连接质量、焊接质量和防腐处理质量进行检查。
2.6对钢网架的调试工程进行监理，确保所有调试工作的顺利进行。
三、竣工验收阶段3.1对钢网架工程进行全面验收，包括钢网架的安装质量、焊接质量、连接质量、防腐处理质量等。
3.2确认结构安全，对钢网架的承载能力进行检查，确保其满足设计要求。
3.3对竣工图纸进行审核，确认与实际施工结果的一致性。
3.4协助甲方、设计单位进行最终验收工作，对钢网架工程进行最终评定。
3.5编制钢网架工程监理报告，总结施工情况和监理结果，并提出意见和建议。
四、质量监控和问题处理阶段4.1进行定期巡视，确保施工质量和进度达到设计要求，并进行相应的整改工作。
4.2确认承包商按照质量控制计划进行施工，对不符合质量要求的工作进行整改和返工。
4.3对施工中出现的问题和纠纷进行调查，并及时做出处理和解决。
4.4对施工过程中的变更和调整进行审核和确认，确保变更和调整符合规定和合同要求。
五、施工总结和档案归档阶段5.1根据监理计划和报告，编制施工总结报告，总结整个施工过程和监理工作。
5.2对监理过程的各类文件和记录进行整理和整理，并建立完整的施工档案。
网架监理细则网架监理细则1. 引言本细则旨在规范网架监理工作流程，确保网架施工按照像关法律法规和技术标准进行，实现工程的质量和安全管理。
2. 监理范围2.1 监理的对象本合用于各类网架工程的监理，包括但不限于电力网架、通信网架以及其他功能性的网架。
2.2 监理的内容2.2.1 前期准备阶段监理包括项目资料审查、工程设计方案审查、招投标文件审查等，确保设计和招标文件的合规性。
2.2.2 施工过程监理包括施工方案审查、工程质量监督、现场施工安全监管等，确保施工过程符合法律法规，质量可控。
2.2.3 竣工验收阶段监理包括工程竣工验收资料审核、合同履约审核、质量评定等，确保工程竣工质量满足要求。
3. 监理程序3.1 投标阶段3.1.1 监理机构通过公开招标或者邀请招标等方式获取监理项目。
3.1.2 监理机构提交监理文件，包括监理计划、监理报告范本等。
3.2 前期准备阶段3.2.1 监理机构对项目资料进行审查，包括工程设计文件、招标文件等。
3.2.2 监理机构与建设单位商议确定监理计划，明确监理范围、监理内容和监理要求。
3.3 施工过程监理3.3.1 监理机构对施工方案进行审查，确保施工方案符合法律法规和技术标准。
3.3.2 监理机构进行现场监管，包括对施工进度、质量控制措施等的监督检查。
3.3.3 监理机构定期提交监理报告，记录施工过程中的问题和整改情况。
3.4 竣工验收阶段监理3.4.1 监理机构审核建设单位提供的竣工验收资料，包括竣工图、验收报告等。
3.4.2 监理机构对工程质量进行评定，赋予合格或者不合格评定意见。
3.4.3 监理机构与建设单位商议确定工程质量整改措施，确保工程质量满足要求。
4. 监理责任4.1 建设单位的责任建设单位应按照法律法规要求提供相关资料，并配合监理机构开展监理工作。
4.2 监理机构的责任监理机构要严格按照法律法规和监理合同的要求，履行监理职责，提供专业的监理意见和建议。
钢网架工程安全监理实施细则范文一、引言钢网架工程安全监理是保障钢网架工程施工过程中安全的重要环节。
本实施细则旨在明确钢网架工程安全监理的具体要求和操作规程，以确保工程的安全施工和质量控制。
二、监理人员的职责和资质要求1.监理人员应具备相关工程技术背景和资质，并获得监理资格证书；2.监理人员应深入了解本工程的设计方案和施工图纸，熟悉钢网架工程的施工技术规范；3.监理人员应主持工程的安全监督，监督施工方的施工现场安全管理和作业规范；4.监理人员应对施工过程中的安全隐患进行及时发现和处理，并提供相应的安全技术指导。
三、施工前的准备工作1.施工单位应制定详细的施工方案和作业指导书，并报监理方审核；2.施工单位应按照设计要求购买符合国家标准的钢网材料，并进行质量检验和鉴定；3.施工单位应成立安全小组，负责施工现场的安全管理和事故的应急处理；4.监理方应根据施工单位提供的施工方案和作业指导书，制定相应的安全措施和施工监理计划；5.施工单位应在施工现场设置明显的安全警示标志和安全宣传牌，确保施工人员的安全意识。
四、施工过程中的安全管理1.施工单位应严格按照施工方案和作业指导书进行施工，不得随意更改和调整工艺流程；2.施工单位应采取必要的安全防护措施，保证施工人员在施工过程中的人身安全；3.施工单位应合理安排和调度施工人员，避免高强度劳动和人员疲劳导致的安全事故；4.施工单位应严格执行安全操作规程，不得在施工现场违章操作；5.施工单位应定期对施工现场进行安全巡检，及时排查隐患并采取相应措施处理；6.施工单位应配备相应的消防设备，并定期对消防设备进行检查和维护；7.监理人员应对施工进度和施工质量进行监督，及时发现并处理施工过程中的安全问题。
五、施工后的安全验收1.施工单位应按照施工图纸和规范要求进行验收，保证工程质量符合要求；2.监理人员应对施工单位的验收报告进行审核，并进行现场检查；3.监理人员应对工程的安全设计和施工记录进行评估和备案，确保安全施工工艺得到有效实施；4.监理人员应对工程的安全隐患进行整改，并编制整改报告；5.监理人员应配合有关部门进行安全验收，并颁发相应的安全合格证书。

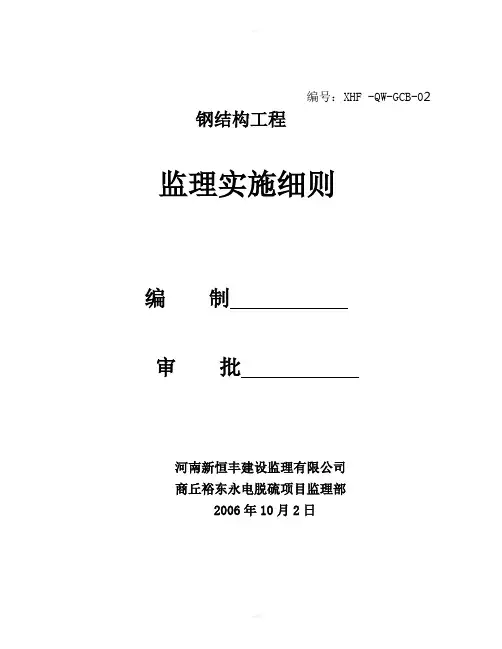

编号：XHF -QW-GCB-02钢结构工程监理实施细则编制审批河南新恒丰建设监理有限公司商丘裕东永电脱硫项目监理部2006年10月2日一、工程概况1.1.1 工程名称：商丘裕东永城电厂烟气脱硫工程1.1.2 建设地点：电厂院内1.1.3 建设工程组成及建筑规模特征为2×300MW、2×1025t/h燃煤锅炉烟气脱硫 1.1.4 本工程采用石灰石、石膏湿法脱硫工艺，全烟气脱硫二、监理依据：1、业主与施工单位签订的施工合同2、本项目施工阶段的监理合同3、业主提供的本工程全套施工图纸及设计文件4、设计交底及图纸会审纪要5、设计单位发出的设计变更及技术核定单6、《建筑结构设计统一标准》GBJ68-84。
7、《建筑结构荷载规范》GB50009-2001。
8、《网架结构设计与施工规程》JGJ7-91。
9、《钢网架螺栓球节点用高强螺栓》(GB/T16939)。
10、《钢网架行业标准》（JGJ75.1-75.3-91）。
11、《钢结构设计规范》GB50017-2003。
12、《冷弯薄壁型钢结构技术规范》GB50018-2002。
13、《钢结构工程施工及验收规范》GB50205-2001。
14、《建筑抗震设计规范》GB50011-2001。
15、《网架工程质量检验评定标准》JGJ78-91。
16、《钢结构工程质量检验评定标准》GBJ50221-95。
17、《建筑钢结构焊接规程》JGJ81-2002。
18、《钢结构高强螺栓连接的设计施工验收规范》JGJ82-91。
19、《防腐标准》ISO/ZH12944。
20、《钢铁结构构件防腐保护涂层应用指南》BS5493：1997。
21、《多功能钢铁表面处理液通用技术条件》GB/T13612-1990。
22、《涂装前钢材表面锈蚀等级和除锈等级》GB8923-88。
三、质量控制流程网架制作内容：普通钢网架、钢柱、钢梁、支撑、拉杆、檩条、屋面、铝塑板装饰。
（一）网架制作及检验本工程网架制作的零部件主要有螺栓球、杆件、套筒、封板、锥头、支座、支托。
网架工程监理细则引言网架工程是一项重要的建筑工程，它在许多领域中都起着关键作用。
为了确保网架工程的顺利推进和质量达到标准，监理工作显得尤为重要。
本文将介绍网架工程监理的细则，包括监理的职责、工作内容、验收标准等方面进行详细阐述，以期提供一个指导和参考的框架。
一、监理职责1. 监督施工方的工作，确保施工符合设计要求和施工图纸。
2. 审核、监督材料的选择和使用，保证材料符合相关标准和规定。
3. 检查施工现场，确保施工符合安全要求，遵循相关的安全规范。
4. 协调施工单位与相关部门之间的工作，提供必要的技术支持和协助。
5. 检查工程质量，对不符合要求的部分提出整改意见，并监督整改工作的进行。
6. 编制监理报告，记录施工情况和问题，并提供建设性的意见和建议。
二、监理工作内容1. 检查网架工程施工的进度，并协调解决施工过程中出现的任何问题。
2. 检查施工现场的安全措施，确保施工过程中没有发生事故。
3. 检查网架工程所使用的材料的质量，确保符合相关的标准和规定。
4. 验收施工完成的工程部分，包括网架的安装、固定和连接等。
5. 检查施工过程中的施工质量，包括焊缝质量、材料使用等。
6. 检查施工单位的施工人员和设备是否符合要求，提供技术指导和培训。
三、验收标准1. 网架的安装质量符合设计要求和技术规范。
2. 网架的固定和连接符合相关的规定和技术标准。
3. 网架的材料符合相关的标准和规范要求。
4. 网架的焊接缺陷不超过规定的标准。
5. 施工现场的安全措施符合相关安全规范，没有发生事故。
6. 施工单位的施工人员和设备符合相关要求，具备施工能力。
结论网架工程监理是确保网架工程顺利进行和质量达到标准的重要工作。
监理人员应按照细则的要求，负责监督施工方的工作、审核材料、检查工程质量并提供必要的技术支持和协助。
合格的网架工程监理人员应具备一定的工程知识和管理能力，能够协调解决施工过程中出现的问题，并确保工程按照相关标准和规定进行。
工程网架施工监理实施细则专业监理工程师:总监理工程师:杭州市城市建设监理有限公司年月日网架施工监理实施细则网架结构工程就是主体结构分部工程的子分部工程,它包括网架制作、网架安装、网架防火、网架防腐涂料四个分项工程。
一、工程概况二、编制依据1、《建筑工程施工质量验收统一标准》(GB50300—2001)2、《中华人民共与国工程建设标准强制性条文—房屋建筑部分》(2002年版)3、《钢结构工程施工质量验收规范》(GB50205—2001)4、《钢结构设计规范》(GB50017—2003)5、《网架结构工程质量检验评定标准》(JGJ78—91)6、《网架结构设计与施工规程》(JGJ78—91)7、《建筑钢结构焊接规程》(JGJ81—2002)8、该工程经审查的网架结构施工图纸及说明;9、该工程有关合同、文件及技术资料;10、经审批的网架结构工程施工组织设计;11、工程《监理规划》三、监理控制工作内容1、查该工程网架结构施工组织设计;2、检查网架结构的轴线与标高;3、检查监督网架结构制作、安装、防火与防腐涂装等施工质量,参加隐蔽工程验收;4、参加网架结构子分部及分项工程质量评定与验收。
四、网架结构加工过程质量控制1、材料检查构件加工使用的钢材,施工单位必须做好报验工作,监理人员应检查其出厂合格证明文件、中文标志及检验报告等。
对规范要求复试试验的,监理人员须见证取样、复试合格并符合设计要求,方同意用于本工程。
2、加工制作要求加工制作单位应严格按设计构件尺寸、杆件规格、连接方式进行加工制作,监理人员应随机到加工厂进行抽样检查,并对检查情况及时做好相关记录;发现问题应及时督促返工整改。
五、网架结构安装质量控制1、钢网架构件验收（1）钢网架构件在进场时应有产品证明书,其焊接连接、紧固件连接、钢网架制作与预拼装等分项工程验收应合格。
（2）钢网架结构的螺栓球、焊接球、高强度螺栓、套筒杆件与接点板等在安装前,应对其制作、装配、运输,根据设计要求进行检查,主要检查材料质量、钢网架结构构件的尺寸精度及构件制作质量,并予记录。
验收合格后方准安装。
2、钢网架基础验收钢网架构件在安装前应做好基础验收。
建筑的定位轴线、基础轴线与标高的测量,支承面、支座与地脚螺栓规格与位置、误差量测,其偏差应符合规范规定并做好记录。
安装支承面应整洁,地脚螺栓(锚栓)的螺纹应受到保护。
3、钢网架结构安装工程质量验收标准(1)主控项目主控项目质量标准、检验方法与检查数量表1(2)一般项目一般项目质量标准、检验方法与检查数量表24、安装过程控制要点(1)对安装预埋件的复核、测量、定位根据设计图纸,对支座处主体结构的每个连接点进行测量,测出实际的误差值,然后对凸出的部分进行修凿,凹进部分由原预埋件接出,使各连接点尺寸正确,为支座定位的准确度与顺利施工创造条件。
网架构件、球等应按构件要求进行验收,复核杆件的尺寸、规格、加工精度、焊接质量、防腐处理以及质量保证资料,包括试验、探伤资料等,重要构件应对严格按照工艺图的要求到加工车间进行检查。
(2)为确保网架安装时误差的积累,网架的总体安装顺序可建议施工单位按一侧向另一侧安装或由中间向两边安装进行控制。
1)工艺流程检查:放线、验线→安装下弦平面网格→安装上弦倒三角网格→安装下弦正三角网格→调整、紧固→支座焊接、验收2)控制下弦平面网架安装质量要点:a、在第一跨间的支座安装就位后,对好柱顶轴线、中心线,用水准仪对好标高检查,有误差予以修正。
b、安装第一跨间下弦球、杆,组成纵向平面网格。
c、对排好临时支点进行检查,保证下弦球的平行度。
d、对安装第一跨间的腹杆与上弦球,一求二腹杆的小单元就位、与下弦球拧入固定质量进行检查。
e、安装第一跨间的上弦杆,控制网架尺寸。
注意拧入深度影响到整个网架的下挠度,控制检查好尺寸。
f、检查网架、网格尺寸,检查网架纵向尺寸一网架失高尺寸。
如有出入,可以调整临时支点的高低位置来控制网架的尺寸。
3)控制安装上弦倒三角网格质量要点:a、网架第二单元起采用连续安装法组装。
b、从支座开始先安装一根下弦杆,检查丝扣质量,清理螺孔、螺扣,干净后拧入,同时从下弦第一跨间也装一根下弦杆,组成第一方网格,将第一节点球拧入,下弦第一网格封闭。
c、安装倒三角锥体,将一球三杆小单元吊入现场。
将二斜杆支撑下弦球上,在上方拉紧上弦杆,使上弦杆逐步靠近已安装好的弦球,拧入。
d、然后将斜杆拧入下弦球内,拧紧,另一斜杆可以暂时空着。
e、继续安装下弦球与杆,一杆拧入原来的下弦球螺孔内,一球在安装前沿与另一斜杆连接拧入,横向下弦杆安装入位,两头各与球拧入,成下弦球第二网格封闭。
f、按上述工艺继续安装一球三杆倒三角锥,在二个倒三角锥体之间安装纵向上弦杆,使之连成一体。
逐步推进,每安一组倒三角锥,则安装一根纵向上弦杆,上弦杆两头用螺栓拧入,使网架上弦也组成封闭形的方网格。
g、逐步安装到支座后组成一系列纵向倒三角锥网架。
检查纵向尺寸,检查网架挠度,检查各支点受力情况。
4)控制下弦正三角网格安装质量要点:a、网架安装倒三角锥网格后,即开始安装正三角锥网格。
b、安装下弦球与杆,采用一球一杆形式,将一杆拧入支座螺孔内。
c、安装横向下弦杆,使球与杆组成封闭四方格,检查尺寸。
也可以采用一球二杆形式。
d、安装一侧斜腹杆,单杆就位,拧入,便于控制网格的失高。
e、继续安装另一侧斜腹杆,两边拧入下弦球与上弦球,完成一组正三角锥网格。
逐步向一侧安装,直到支座为止。
f、每完成一个正三角锥后,再安装检查上弦四边网格尺寸误差,逐步调整,紧固螺栓。
正三角锥网格安装时,时时注意临时支点受力的情况。
5)控制网架杆件安装调整、紧固质量要点:a、网架安装时随时测量检查网架杆件安装质量。
检查下弦网格尺寸及对角线,检查上弦网格尺寸及对角线,检查网架纵向长度、横向长度、网格失高。
在各临时支点未拆除前进行调整。
b、检查网架整体挠度,可以通过上弦尺寸的调整来控制挠度值。
c、网架在安装过程中应随时检查各临时支点的下沉情况,如有下降情况,及时加固,防止出现下坠现象。
d、网架检查、调整后,对网架高强度螺栓进行重新紧固。
e、网架高强螺栓紧固后,将套筒上定位小螺栓拧紧锁定。
6)控制网架支托安装质量要点:a、根据图纸要求进行支托现场切割,进行点焊质量检查。
b、检查找坡度,以便保证安装屋面板坡度正确。
c、测量、并对支托焊接固定质量进行检查。
7)支座焊接与验收控制:a、检查网架整体尺寸合格后,检查支座位置就是否在轴线上,以及偏移尺寸,网架安装时尺寸的累积误差向两边分散,防止一侧支座就位正确,另一侧支座偏差过大。
b、检查网架标高、失高,网架标高以四周支点为准,各支点尺寸误差应在标准规范以内。
c、检查网架的挠度。
d、各部尺寸合格后,进行支座焊接。
e、网架支座焊接应保护支座的使用性能,保护防止焊接飞溅的侵入。
5、安装技术要求及注意事项（1）钢网架在安装前,安排检查好支点与支点的标高,临时支点既要使网架受力均匀,杆件受力一致,还应注意临时支点的基础稳定性,一定要防止支点下沉。
（2）网架安装应注意检查网架的挠度,确保网架的挠度在允许偏差范围内。
（3）网架安装后应注意支座的受力检查。
（4）钢网架安装后,在拆卸架子时注意同步,逐步的拆卸,防止应力集中,使网架产生局部变形,或使局部网格变形。
6、钢网架结构安装工程常见质量问题及原因分析（1）支承底座空隙1）现象支承底座与基础基础不紧密,有一空隙。
2）原因分析a、基础标高不准,表面不平整。
b、支承底座底部不平整。
（2）空间几何尺寸偏差过大1）现象几何尺寸偏差超过允许偏差,网架杆扭曲。
2）原因分析a、工厂加工零件部件几何尺寸偏差过大。
b、焊接变形引起内应力变化,甚至产生反应力。
c、施工强迫就位,强制变形。
（3）网架起拱值超差1）现象网架起拱值没达到设计与规范规定的要求。
2）原因分析a、网架安装时采取的施工措施欠佳。
b、焊接顺序与焊接变形考虑不全。
c、网架安装时没有起拱或起拱值偏差过大。
d、没考虑自重与屋面工程荷载的影响。
（4）杆件弯曲过大1）现象杆件变形。
2）原因分析a、强制就位。
b、杆件长度尺寸超过允许偏差过大。
c、焊接球网架在焊接过程中产生较大的变形。
（5）螺栓球铣平面与套筒间隙1）现象螺栓球铣平面与套筒间隙。
2）原因分析a、螺栓球铣平面与螺栓孔轴线垂直度偏差过大。
b、相邻两螺栓孔夹角偏差过大。
c、杆件尺寸偏差过大。
d、套筒长度尺寸偏差过大。
7、质量控制资料（1）构件出厂合格证。
（2）钢网架工程竣工图及相关设计文件。
（3）原材料质量合格证明文件及复验、检测报告。
（4）隐蔽工程检验项目验收记录。
（5）有关安全功能的检验与见证检测项目检查记录。
（6）有关观感质量检验项目检查记录。
（7）不合格项的处理记录及验收记录。
（8）钢结构(网架结构)分项工程检验批质量验收记录。
（9）其她有关文件与记录。
六、檩条及屋面板施工控制要点1、检查工艺流程安排的合理性:底板安装Z型檩条超细玻璃棉铺设上层BHP钢板安装。
2、安装技术要求及应注意控制的质量问题。
（1）底板安装时固定采用自攻螺丝固定,固定时应注意板的绞合缝及檩条的垂直度,底层板可一次性安装完毕。
（2）底板固定后安装Z型檩条,檩条安装时应保证直线度,上下檩条应保持一条直线(安装前让施工单位先拉一条线或作好标记),螺丝固定不可打偏、虚拧。
（3）檩条固定后开始铺设超细玻璃棉,超细玻璃棉铺设应做到均匀分布,应平整、无皱,注意天沟内与屋脊处一裁平,不得有外露、下垂现象。
（4）在超细玻璃棉铺设好后,进行上层压型钢板的安装,上层板安装之前,应在檐口安工艺要求放置好滴水板及泡沫堵头。
（5）施工时应考虑到Z型檩条的宽度,螺丝固定时不可虚打,应作好标记。
（6）固定后自攻螺丝成一直线,松紧度皮垫片微受力即可,不可松动或凹陷,不得有钻偏,虚拧现象产生,必须有专人负责此项操作。
（7）包边钢板,泛水钢板搭接尽可能背风向,搭接长度≥60,拉铆钉间距≤500、（8）施工中应避开利器,工具碰檫伤彩钢板表面涂层,屋面上人作业时,尽可能避免集中上人,注意施工安全。
（9）屋面板施工完成后分区试水,检查渗漏情况。
七、网架结构防火、防腐涂装质量控制网架结构防腐涂料涂装工程应在网架构件组装、预拼装或安装工程检验批的施工质量验收合格后进行。
网架防火涂料涂装工程应在安装工程检验批与防腐涂料涂装检验批的施工质量验收合格后进行。
涂装工程施工前,监理人员应对基层防锈处理进行检查,表面处理达到清洁度一般应在4～6h内涂第一道涂料。
1、防腐涂料涂装工程质量验收标准（1）主控项目主控项目质量标准、检验方法与检查数量表3（2）一般项目一般项目质量标准、检验方法与检查数量表42、防火涂料涂装工程质量验收标准(1)主控项目主控项目质量标准、检验方法与检查数量表5(2)一般项目一般项目质量标准、检验方法与检查数量表63、质量控制资料(1)材料出厂合格证与检验复验报告。
