砷化镓太阳能电池研究报告
砷化镓太阳能电池研究报告英文回答：Research Report on Gallium Arsenide Solar Cells.Introduction:Gallium arsenide (GaAs) solar cells have gained significant attention in recent years due to their high efficiency and potential for use in various applications. In this research report, I will discuss the advantages, challenges, and future prospects of GaAs solar cells.Advantages of GaAs Solar Cells:1. High Efficiency: GaAs solar cells have a higher conversion efficiency compared to traditional silicon-based solar cells. This is due to the direct bandgap of GaAs, which allows for efficient absorption of sunlight and higher energy conversion.2. Wide Spectral Range: GaAs solar cells can convert a broader range of the solar spectrum into electricity, including both visible and infrared light. This makes them suitable for use in space applications where sunlight is limited.3. Temperature Stability: GaAs solar cells exhibit better temperature stability compared to silicon-based solar cells. They can maintain their efficiency even at high temperatures, making them suitable for use in hot climates.4. Flexibility: GaAs solar cells can be fabricated on flexible substrates, allowing for the production of lightweight and flexible solar panels. This makes themideal for applications where weight and portability are important, such as portable chargers and wearable devices.Challenges of GaAs Solar Cells:1. Cost: GaAs solar cells are more expensive to producecompared to silicon-based solar cells. The high cost is mainly attributed to the complex manufacturing process and the use of expensive materials like gallium and arsenic.2. Limited Availability: Gallium and arsenic, the key materials used in GaAs solar cells, are relatively rare and expensive. This limits the availability and scalability of GaAs solar cell production.3. Toxicity: Arsenic, a component of GaAs solar cells, is highly toxic and poses environmental risks during the manufacturing and disposal processes. Proper handling and disposal measures are necessary to mitigate these risks.Future Prospects:Despite the challenges, GaAs solar cells hold great promise for the future of solar energy. Ongoing research and development efforts are focused on addressing the cost and availability issues associated with GaAs solar cells. For example, researchers are exploring alternative materials and manufacturing techniques to reduce productioncosts. Additionally, advancements in nanotechnology may enable the development of more efficient and cost-effective GaAs solar cells.In conclusion, GaAs solar cells offer several advantages over traditional silicon-based solar cells, including higher efficiency, wider spectral range, temperature stability, and flexibility. However, they also face challenges such as high production costs, limited availability of materials, and toxicity concerns. With continued research and technological advancements, GaAssolar cells have the potential to revolutionize the solar energy industry and contribute to a more sustainable future.中文回答：砷化镓太阳能电池研究报告。
砷化镓太阳能电池研究报告 材五第三组
砷化镓太阳能电池研究报告摘要：美国的阿尔塔设备公司使用外延层剥离技术，用砷化镓制造出了最高转化效率达28.4%的薄膜太阳能电池。
这种电池不仅打破了此前的转化效率，其成本也低于其他太阳能电池。
该太阳能电池效率提升的关键并非是让其吸收更多光子而是让其释放出更多光子，未来用砷化镓制造的太阳能电池有望突破能效转化记录的极限。
目前效率最高的商用太阳能电池由单晶硅圆制造，最高转化效率为23%。
砷化镓虽然比硅贵，但其收集光子的效率更高。
就性价比而言，砷化镓是制造太阳能电池的理想材料。
1.砷化镓结构及光电性能砷化镓属于Ⅲ－Ⅴ族化合物，是一种重要的半导体材料，化学式GaAs，分子量144.63，属闪锌矿型晶格结构，晶格常数5.65×10-10m，熔点1237℃。
在300 K 时，砷化镓材料禁带宽度为1.42 eV，如图1。
图1砷化镓能带结构简图砷化镓在自然条件下的结晶态通常具有两种晶体结构：闪锌矿结构或正斜方晶结构。
其中．正斜方晶结构的GaAs只能在高压下获得，闪锌矿结构是室温下GaAs 的最稳定构型。
闪锌矿的晶体构如图2所示。
图2 砷化镓晶体闪锌矿结构闪锌矿的GaAs晶体结构属立方晶系F43m空间群，晶格常数a=O 56535nm．配位数Z=4。
如图2所示的GaAs结构是立方面心格子，Ga2+位于立方面心的结点位置．As交错地分布于立方体内的l／8小立方体的中心，每个Ga2+周围有4个As与之成键．同样，每个As2-。
周围有4个Ga2+，阴阳离子的配位数都是4。
如果将As2-看成是作立方紧密堆积，则Ga2+充填于l／2的四面体空隙。
而正斜方晶结构在高压下才能获得，在温度为300K时，随着压强的增加，GaAs发生从闪锌矿结构GaAs 到正斜方晶GaAs．II的相变。
图3砷化镓能带结构图砷化镓是典型的直接跃迁型能带结构，其能带结构如图3所示。
砷化镓的价带极大值位于布里渊区中心k＝O处；导带极小值也位于k＝0的逊，等能面为球面。
砷化镓在光伏中的应用
砷化镓在光伏中的应用砷化镓（GaAs）是一种半导体材料，它具有良好的电子和热导性能，高热稳定性，以及特殊特性，如可见光到紫外线的吸收和发射。
这使得它成为一种理想的材料，可用于光伏电池（PV），即用于将太阳能转化为电能（采用太阳能的技术称为太阳能）的电池。
太阳能电池的组成部分是被称为太阳能转换元件的物质。
这些元件不仅仅是用于捕获太阳能，而且还负责将太阳能转化为电能。
砷化镓正是这些方面的理想材料：它可以捕获并将可见光和紫外线能量转换为电子和空穴，从而实现电能转换。
砷化镓对太阳能电池的影响既显著又多样。
首先，它具有较高的光电转换效率。
根据研究，太阳能电池和太阳能转换元件使用的砷化镓的光电转换效率可达40％。
该效率比太阳能电池使用的其他材料（如硅）高得多。
此外，砷化镓具有高光衰减量和良好的稳定性，对太阳能电池发挥重要作用。
其次，砷化镓具有低成本和高性能的优势，可有效提高太阳能电池的性价比。
太阳能电池使用砷化镓片可将成本降低一半，同时保持高效率。
此外，砷化镓还具有良好的热稳定性，可以有效防止太阳能电池过热，因此可以提高太阳能市场的竞争力和节能效果。
此外，砷化镓还具有高可靠性和高稳定性。
太阳能电池使用的砷化镓元件可以维持高的稳定性，可以有效防止太阳能电池的可靠性下降，从而可以使太阳能发电更加经济高效。
总之，砷化镓作为太阳能电池的主要材料，具有低成本、高效率和可靠性，因而在光伏行业中具有重要意义。
砷化镓不仅可以提高太阳能电池的光电转换效率，还可以降低成本，提高可靠性，有效抵抗太阳能电池过热，可以有效提高太阳能电池的工作效率。
砷化镓将深刻影响太阳能电池的发展，并促进光伏行业的发展。
砷化镓研究报告(一)
砷化镓研究报告(一)砷化镓研究报告1. 简介在本篇研究报告中，我们将重点关注砷化镓的相关研究，探讨其特性、应用以及未来的发展方向。
2. 特性•高电子迁移率：砷化镓是一种具有高电子迁移率的半导体材料，具备优异的导电性能。
•宽带隙：砷化镓具有较大的能隙，使其在高频器件和光电子器件中具有独特的优势。
•高效率：利用砷化镓制造的器件，如太阳能电池和激光器，能够实现高效能的能量转换。
•热稳定性：相比其他材料，砷化镓在高温环境下表现出更好的稳定性和可靠性。
3. 应用领域砷化镓材料在许多领域都有广泛的应用，包括但不限于以下几个方面：3.1 光电子器件•高性能激光器•高亮度LED•高速光通信器件3.2 太阳能电池•高效率多接触太阳能电池•高效率多结太阳能电池3.3 射频器件•高频功率放大器•高速开关4. 未来发展方向砷化镓作为一种重要的半导体材料，在未来的发展中有着巨大的潜力。
以下是我们对砷化镓发展方向的一些建议：4.1 器件性能提升不断提高砷化镓器件的性能，如电子迁移率、发光效率等，以满足不断变化的市场需求。
4.2 新应用的探索探索砷化镓在新兴领域的应用潜力，如量子计算、人工智能等，以拓展砷化镓的市场份额。
4.3 减少成本通过技术创新和工艺改进，降低砷化镓材料的生产成本，以提高其市场竞争力。
结论砷化镓作为一种具有优异特性的半导体材料，在光电子器件、太阳能电池、射频器件等领域都有广泛的应用。
未来，我们应不断提高砷化镓器件的性能、探索新应用，并减少其生产成本，以进一步促进其发展。
5. 参考文献•Smith, J., & Johnson, R. (2010). Advances in Gallium Arsenide Research. Journal of Advanced Materials,22(4), .•Brown, A., & Lee, C. (2015). Gallium Arsenide in Optoelectronics: Overview and Recent Advances. OpticsExpress, 23(11), .•Zhang, Y., & Xu, B. (2018). GaAs-Based Solar Cells: Characteristics, Performance, and Prospects. Renewable Energy, 127, .•Di Carlo, A., & Forni, G. (2019). Gallium Arsenide Devices for High-Frequency Applications: Challenges and Opportunities. IEEE Journal of Solid-State Circuits,54(3), .以上是一些关于砷化镓研究的主要参考文献，供读者深入了解该材料的特性、应用和未来发展方向。
砷化镓太阳能电池
砷化镓太阳能电池
砷化镓太阳能电池是一种利用砷化镓材料制造的高效率光电转换设备。
砷化镓
材料具有优秀的光电性能，使得砷化镓太阳能电池在太阳能转换效率方面具有巨大优势。
砷化镓太阳能电池的结构
砷化镓太阳能电池的基本结构包括p型和n型半导体材料的层叠组合。
在制造过程中，首先在高纯度的砷化镓基片上生长n型砷化镓外延层，接着在外延层上
生长p型砷化镓外延层。
形成p-n结后，通过薄表面氧化层来增强电场，提高光
电转换效率。
砷化镓太阳能电池的优势
1.高效率：砷化镓太阳能电池的转换效率高于其他材料制成的太阳能
电池，可以在光照较弱的情况下获得更高的输出功率。
2.稳定性：砷化镓材料具有良好的抗辐照性能，不易受环境影响，具
有长期稳定的特点。
3.薄膜制备：砷化镓太阳能电池可以采用薄膜制备技术，使得制造成
本较低且适合大面积生产。
砷化镓太阳能电池的应用前景
砷化镓太阳能电池在光伏领域有着广泛的应用前景。
随着清洁能源需求的增长，研究人员正在不断改进制备工艺和材料性能，以提高砷化镓太阳能电池的效率和稳定性。
未来，砷化镓太阳能电池有望在城市建筑、无人机、航天等领域得到广泛应用，为减少对传统能源的依赖和减少环境污染做出重要贡献。
结语
砷化镓太阳能电池作为一种高效率、稳定性强的光电转换设备，具有巨大的应
用潜力。
随着技术不断进步和成本不断降低，砷化镓太阳能电池将在未来的清洁能源领域发挥重要作用。
希望通过持续的研究和创新，能够推动砷化镓太阳能电池技术的发展，实现可持续能源的目标。
砷化镓太阳能电池
砷化镓太阳能电池砷化镓太阳能电池百科名片中文名称：砷化镓太阳能电池英文名称：galliumarsenidesolarcell定义：以砷化镓为基体材料的太阳能电池。
近年来，太阳能光伏发电在全球获得长足发展。
常用光伏电池通常为多晶硅和单晶硅电池，然而由于原材料多晶硅的供应能力非常有限，加之国际炒家的炒，引致国际市场上多晶硅价格一路飙升，最近一年来，由于受到经济危机影响，价格有所上涨，但这种盘整的现状给光伏产业的身心健康发展增添困难。
目前，技术上化解这一困难的途径存有两条：一就是使用薄膜太阳电池，二就是使用聚光太阳电池，增大对原料在量上的倚赖程度。
常用薄膜电池转化率较低，因此新型的高倍共聚光电池系统受研究者的注重[1]。
聚光太阳电池就是用凸透镜或抛物面镜把太阳光著眼至几倍、几十倍，或几百倍甚至上千倍，然后感知至太阳电池上。
这时太阳电池可能将产生出来适当倍数的电功率。
它们具备转化率低，电池占地面积大和耗材太少的优点。
高倍共聚光电池具备代表性的就是砷化镓（gaas）太阳电池。
gaas属于iii-v族化合物半导体材料，其能隙与太阳光谱的匹配较适合，且能耐高温。
与硅太阳电池相比，gaas太阳电池具有较好的性能。
砷化镓电池与硅光电池的比较砷化镓的禁带较硅为阔，使它的光谱积极响应性和空间太阳光谱相匹配能力较硅不好。
目前，硅电池的理论效率大概为23%，而单结的砷化镓电池理论效率达至27%，而多结的砷化镓电池理论效率更少于50%。
常规上，砷化镓电池的耐温性要好于硅光电池，有实验数据表明，砷化镓电池在250℃的条件下仍可以正常工作，但是硅光电池在200℃就已经无法正常运行。
3、机械强度和比重砷化镓较硅质在物理性质上要更脆，这一点使得其加工时比容易碎裂，所以，目前常把其制成薄膜，并使用衬底（常为ge[锗]），来对抗其在这一方面的不利，但是也增加了技术的复杂度。
砷化镓电池的技术发展现状gaas太阳电池的发展从上世纪50年代已经开始的，至今已有尚无50多年的历史。
GaAs电池
砷化镓太阳能电池
• 中文名称： 中文名称：
– 砷化镓太阳能电池
• 英文名称： 英文名称：
– gallium arsenide solar cell
• 定义： 定义：
– 以砷化镓为基体材料的太阳能电池。
• 砷化镓晶片发展前景 • 2010年5月，新一期英国《自然》杂志报告说，美国 研究人员研发出一种可批量生产砷化镓晶片的技术，克服 了成本上的瓶颈，从而使砷化镓这种感光性能比硅更优良 的材料有望大规模用于半导体和太阳能相关产业[2]。 • 美国伊利诺伊大学等机构研究人员报告说，他们开发 出的新技术可以生成由砷化镓和砷化铝交叠的多层晶体， 然后利用化学物质使砷化镓层分离出来，可同时生成多层 砷化镓晶片，大大降低了成本。这些砷化镓晶片可以像 “盖章”那样安装到玻璃或塑料等材料表面，然后可使用 已有技术进行蚀刻，根据需要制造半导体电路或太阳能电 池板。 • 不过，该技术目前还只能用于批量生产较小的砷化镓 晶片，如边长500微米的太阳能电池单元。下一步研究将 致力于利用新技术批量生产更电池是一种Ⅲ2 Ⅴ族化合物 半导体太阳电池,与Si 太阳电池相比,其特点 为: • a) 光电转换效率高 GaAs 的禁带宽度较Si 为 • 宽,GaAs 的光谱响应特性和空间太阳光谱 匹配能力亦比Si 好,因此, GaAs 太阳电池的 光电转换效率高。Si 太阳电池理论效率为 23 % ,而单结和多结GaAs 太阳电池的理论 效率分别为27 %和50 %。
砷化镓太阳能充电器, 砷化镓太阳能充电器,
三结砷化镓太阳能电池 三结砷化镓太阳能电池片 砷化镓太阳能电池片
• 砷化镓太阳能电池
砷化镓太阳电池技术的进展与前景
• • • • • • • • • • • GaAs 太阳电池的发展已有40 余年的历史。20 世纪50 年代首次发现GaAs 材料具有光伏效应后, LOFERSKI 确立了太阳电池光电转换效率与材料 禁带宽度Eg 间的关系,即Eg = 1. 4～1. 6 eV 的材 料光电转换效率高。而GaAs 材料的Eg = 1. 43 eV , 能获得较高的转换效率。J ENN Y等首次制成GaAs 太阳电池,其效率为6. 5 %。60 年代GOBAT 等研 制了第1 个掺锌GaAs 太阳电池,但转换效率仅为 9 %～ 10 % , 远低于27 % 的理论值。70 年代, WOODAL 等采用L PE 技术,在GaAs 表面生长一 层宽禁带Al x Ga12 x As 窗口层,大大减少了表面复

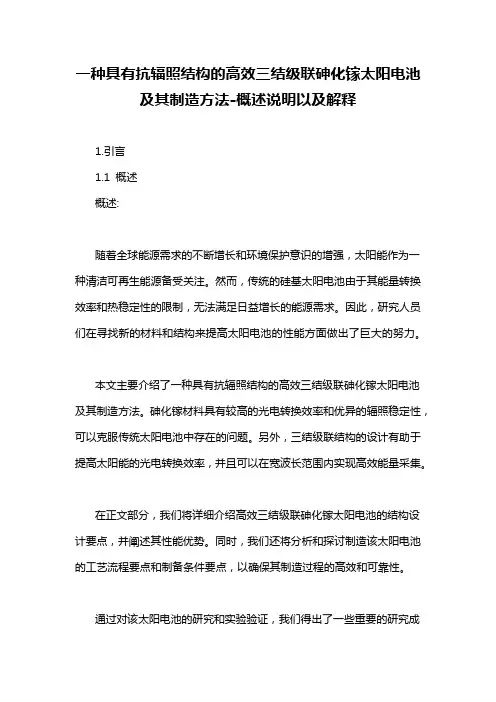

一种具有抗辐照结构的高效三结级联砷化镓太阳电池及其制造方法-概述说明以及解释
一种具有抗辐照结构的高效三结级联砷化镓太阳电池及其制造方法-概述说明以及解释1.引言1.1 概述概述:随着全球能源需求的不断增长和环境保护意识的增强，太阳能作为一种清洁可再生能源备受关注。
然而，传统的硅基太阳电池由于其能量转换效率和热稳定性的限制，无法满足日益增长的能源需求。
因此，研究人员们在寻找新的材料和结构来提高太阳电池的性能方面做出了巨大的努力。
本文主要介绍了一种具有抗辐照结构的高效三结级联砷化镓太阳电池及其制造方法。
砷化镓材料具有较高的光电转换效率和优异的辐照稳定性，可以克服传统太阳电池中存在的问题。
另外，三结级联结构的设计有助于提高太阳能的光电转换效率，并且可以在宽波长范围内实现高效能量采集。
在正文部分，我们将详细介绍高效三结级联砷化镓太阳电池的结构设计要点，并阐述其性能优势。
同时，我们还将分析和探讨制造该太阳电池的工艺流程要点和制备条件要点，以确保其制造过程的高效和可靠性。
通过对该太阳电池的研究和实验验证，我们得出了一些重要的研究成果，并总结了其在可行性和应用前景方面的潜在优势。
这些成果对于推动太阳能技术的发展和促进清洁能源的利用具有重要的理论和实际意义。
总而言之，本文介绍了一种具有抗辐照结构的高效三结级联砷化镓太阳电池及其制造方法。
通过对该太阳电池的研究和实验验证，我们得出了一些重要的结论，并对其未来的可行性和应用前景进行了讨论。
我们相信，这种新型太阳电池的研究将为清洁能源领域的发展做出积极的贡献。
1.2 文章结构文章结构部分的内容如下：文章结构为了更好地介绍一种具有抗辐照结构的高效三结级联砷化镓太阳电池及其制造方法，本文将按照以下结构进行论述。
第一部分是引言。
在这一部分中，我们将概述整篇文章的研究背景和目的，介绍三结级联砷化镓太阳电池的结构设计要点和性能优势要点。
第二部分是正文。
在这一部分中，我们将重点讨论高效三结级联砷化镓太阳电池的设计和制造方法。
首先，我们将详细介绍该太阳电池的结构设计要点，包括材料的选择和布局等关键因素。
砷化镓材料物理特性及应用
砷化镓材料物理特性及应用砷化镓（Gallium Arsenide，GaAs）是一种重要的半导体材料，具有许多优秀的物理特性和广泛的应用领域。
砷化镓的物理特性主要包括以下几个方面：1. 常温下具有高的电子迁移率和较高的饱和漂移速度。
砷化镓的电子迁移率约为8500 cm²/Vs，是硅的3倍，这使得砷化镓器件在高频和高速应用中具有优势。
2. 它具有较高的光吸收系数和较高的光电流转换效率，适合用于光电器件。
砷化镓的光吸收系数约为10⁵ cm⁻¹，是硅的100倍，使其成为光电器件的理想选择。
3.它的带隙能够调节。
通过控制砷化镓中镓和砷的组分比例，可以制备出带隙从0.1eV到2.2eV的砷化镓材料，适合不同应用需求。
4. 它具有较高的绝缘子破裂电场强度和热导率。
砷化镓的绝缘子破裂电场强度约为4x10⁵ V/cm，是硅的10倍，这使得它能够承受更高的电场强度。
此外，砷化镓的热导率也较高，约为46.6 W/m·K，是硅的两倍。
砷化镓在各个领域具有广泛的应用：1.光电子器件：砷化镓材料在光电子器件中应用广泛，如光电二极管、激光器、太阳能电池等。
由于砷化镓的高光吸收系数和高光电流转换效率，使得光电器件在通信、光纤通信等领域有着重要的应用。
2.高频和高速器件：砷化镓具有高电子迁移率和高饱和漂移速度，使得它在高频和高速应用中有着重要的地位。
砷化镓可用于制作高速集成电路、微波器件、射频放大器等。
3.红外器件：由于砷化镓带隙能够调节，在红外光谱区域有着较好的吸收能力。
因此，砷化镓被广泛应用于红外探测器、热成像器件等领域。
4.光纤通信：砷化镓激光器是光纤通信中最重要的光源之一，在长达数百公里传输距离的光纤通信中具有广泛应用。
5.太阳能电池：由于砷化镓的高吸收系数和高电子迁移率，使得其在太阳能电池中具有很高的光电转换效率，并且对于光照不良的环境有较好的适应性。
总结起来，砷化镓作为一种具有优秀物理特性的半导体材料，在光电子器件、高频和高速器件、红外器件、光纤通信、太阳能电池等领域有着广泛应用。

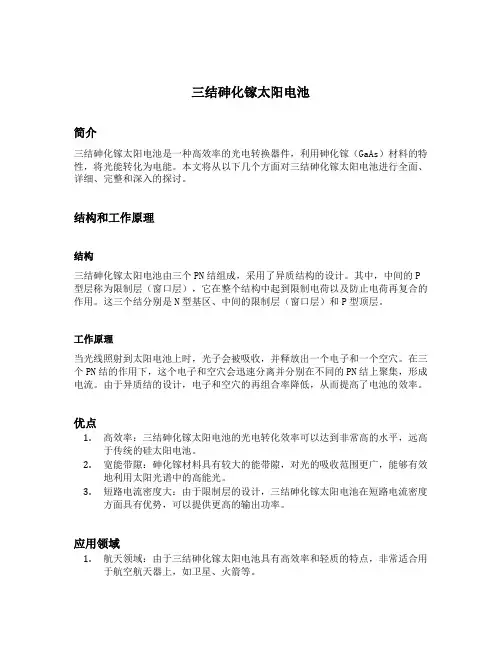

三结砷化镓太阳电池
三结砷化镓太阳电池简介三结砷化镓太阳电池是一种高效率的光电转换器件，利用砷化镓（GaAs）材料的特性，将光能转化为电能。
本文将从以下几个方面对三结砷化镓太阳电池进行全面、详细、完整和深入的探讨。
结构和工作原理结构三结砷化镓太阳电池由三个PN结组成，采用了异质结构的设计。
其中，中间的P 型层称为限制层（窗口层），它在整个结构中起到限制电荷以及防止电荷再复合的作用。
这三个结分别是N型基区、中间的限制层（窗口层）和P型顶层。
工作原理当光线照射到太阳电池上时，光子会被吸收，并释放出一个电子和一个空穴。
在三个PN结的作用下，这个电子和空穴会迅速分离并分别在不同的PN结上聚集，形成电流。
由于异质结的设计，电子和空穴的再组合率降低，从而提高了电池的效率。
优点1.高效率：三结砷化镓太阳电池的光电转化效率可以达到非常高的水平，远高于传统的硅太阳电池。
2.宽能带隙：砷化镓材料具有较大的能带隙，对光的吸收范围更广，能够有效地利用太阳光谱中的高能光。
3.短路电流密度大：由于限制层的设计，三结砷化镓太阳电池在短路电流密度方面具有优势，可以提供更高的输出功率。
应用领域1.航天领域：由于三结砷化镓太阳电池具有高效率和轻质的特点，非常适合用于航空航天器上，如卫星、火箭等。
2.光伏发电：三结砷化镓太阳电池被广泛应用于光伏发电系统中，可以将太阳光转化为电能，供应给家庭、工业等用电设备。
3.光电传感器：三结砷化镓太阳电池具有高灵敏度和快速响应的特点，可以应用于光电传感器领域，用于检测光强、光谱等。
发展前景1.提高效率：目前，研究人员正在不断努力改进三结砷化镓太阳电池的效率，通过优化材料结构和工艺技术，使其能够更好地利用光能。
2.降低成本：随着技术的进步和市场规模的扩大，三结砷化镓太阳电池的制造成本正在逐渐降低，有望实现规模化生产和广泛应用。
3.结合其他技术：三结砷化镓太阳电池与其他技术的结合将进一步推动其在能源领域的应用，例如与储能技术结合，可以解决太阳能发电的间歇性问题。
GaAs(砷化镓)
砷化镓太阳能电池
• 中文名称：
– 砷化镓太阳能电池
• 英文名称：
– gallium arsenide solar cell
• 定义：
– 以砷化镓为基体材料的太阳能电池。
• 砷化镓晶片发展前景 • 2010年5月，新一期英国《自然》杂志报告说，美国 研究人员研发出一种可批量生产砷化镓晶片的技术，克服 了成本上的瓶颈，从而使砷化镓这种感光性能比硅更优良 的材料有望大规模用于半导体和太阳能相关产业[2]。 • 美国伊利诺伊大学等机构研究人员报告说，他们开发 出的新技术可以生成由砷化镓和砷化铝交叠的多层晶体， 然后利用化学物质使砷化镓层分离出来，可同时生成多层 砷化镓晶片，大大降低了成本。这些砷化镓晶片可以像 “盖章”那样安装到玻璃或塑料等材料表面，然后可使用 已有技术进行蚀刻，根据需要制造半导体电路或太阳能电 池板。 • 不过，该技术目前还只能用于批量生产较小的砷化镓 晶片，如边长500微米的太阳能电池单元。下一步研究将 致力于利用新技术批量生产更大的砷化镓晶片。
• • • • • • • • • • • • • • • •
3 国外技术的进展 3. 1 单结GaAs 太阳电池 3. 1. 1 单结GaAs/ GaAs 太阳电池 20 世纪70～80 年代,以GaAs 单晶为衬底的单 结GaAs/ GaAs 太阳电池研制基本采用L PE 技术生 长,最高效率达到21 %。80 年代中期,已能大批量 生产面积为2 cm ×2 cm 或2 cm ×4 cm 的GaAs/ GaAs 电池,如美国休斯公司采用多片L PE 设备,年 产3 万多片2 cm ×2 cm 电池,最高效率达19 % ,平 均效率为17 %(AM0) ;日本三菱公司采用垂直分离 三室L PE 技术,一个外延流程可生产200 片2 cm × 2 cm GaAs 电池,最高效率达19. 3 % ,平均效率为 17. 5 %(AM0) 。此外,国外也用MOCVD 技术研制 GaAs/ GaAs 太阳电池,美国生产的GaAs/ GaAs 太阳 电池,批产的平均效率达到了17. 5 %(AM0) 。 3. 1. 2 单结GaAs/ Ge 太阳电池
砷化稼介绍
4.1砷化镓的制备 砷化镓的制备
砷化镓材料的制备 与硅相仿，砷化镓材料也可分为体单晶和外 延材料两类。体单晶可以用作外延的衬底材料，也可以采用离子 注入掺杂工艺直接制造集成电路（采用高质量、大截面、半绝缘 砷化镓单晶）。重点是液封直拉法（即液封乔赫拉斯基法，简称 LEC法）,但水平舟生长法（即水平布里其曼法）因制出的单晶质 量和均匀性较好，仍然受到一定的重视。液封直拉法的一个新发 展是在高压单晶炉内用热解氮化硼 (PBN)坩埚和干燥的氧化硼液 封剂直接合成和拉制不掺杂、半绝缘砷化镓单晶。另外，常压下 用石英坩埚和含水氧化硼为液封剂的方法也已试验成功。不论水 平舟生长法或是液封直拉法，晶体的直径均可达到100～150毫米 而与硅单晶相仿。
4、砷化镓材料的制备及应用 、
砷化镓材料，属Ⅲ-Ⅴ族化合物半导体材料。它具有一些优于硅的 性能，已成为仅次于硅材料的重要半导体材料。H.韦尔克于1952 年提出的Ⅲ－Ⅴ族化合物具有优良的半导电性质。当时从禁带宽 度和电子迁移率推测砷化镓兼具硅和锗的优点，于是开展了对砷 化镓等化合物半导体材料的研究。最初10年进展不大。1962年砷 化镓激光器问世以后，砷化镓器件发展很快。尽管由砷化镓取代 硅、锗的设想尚未实现，但它在激光、发光和微波等方面已显示 出优异的性能。用砷化镓已制造出高速集成电路，对材料质量提 出更高要求，促使砷化镓材料的研究更加深入。
4.2砷化镓的外延生长 砷化镓的外延生长
砷化镓的外延生长按工艺可分为气相和液相外延，所得外延层在 纯度和晶体完整性方面均优于体单晶材料。通用的汽相外延工艺 为Ga/AsCl3/H2法,这种方法的变通工艺有Ga/HCl/AsH3/H2和 Ga/AsCl3/N2法。为了改进Ga/AsCl3/H2体系气相外延层的质量， 还研究出低温和低温低压下的外延生长工艺。液相外延工艺是 用 Ga/GaAs熔池覆盖衬底表面,然后通过降温以生长外延层,也可 采用温度梯度生长法或施加直流电的电外延法。在器件(特别是微 波器件)的制造方面,汽相外延的应用比液相外延广泛。液相外延 可用来制造异质结(如GaAs/AlxGa1-xAs)，因此它是制造砷化镓双 异质结激光器和太阳电池等的重要手段。
三结砷化镓太阳能电池片
三结砷化镓太阳能电池片三结砷化镓太阳能电池片是一种高效的太阳能电池技术，具有较高的转换效率和较长的使用寿命。
本文将介绍三结砷化镓太阳能电池片的原理、特点、应用以及未来发展趋势。
一、原理三结砷化镓太阳能电池片采用了多层结构，由砷化镓（GaAs）、磷化镓（GaP）和砷化铝（AlAs）三种材料组成。
不同材料的能带结构和能带间隙使得电子在其中产生能带弯曲，从而实现了高效的光电转换。
光子进入太阳能电池片后，被吸收并激发电子，产生电流。
二、特点1. 高效转换：三结砷化镓太阳能电池片具有较高的光电转换效率，可达到30%以上，远高于传统的硅太阳能电池片。
这意味着在相同的光照条件下，三结砷化镓太阳能电池片能够产生更多的电能。
2. 宽光谱响应：三结砷化镓太阳能电池片对太阳光谱的响应范围更广，能够有效利用可见光和红外光等不同波长的光线，提高了光电转换效率。
这使得三结砷化镓太阳能电池片在不同环境条件下都具有较好的发电性能。
3. 长寿命：三结砷化镓太阳能电池片采用了高质量的材料和先进的制造工艺，具有较长的使用寿命。
其稳定性和抗辐照性能较好，能够在恶劣的气候条件下稳定运行。
三、应用1. 太空航天：由于三结砷化镓太阳能电池片具有高效转换和宽光谱响应的特点，因此在太空航天领域得到广泛应用。
太空航天器需要在极端的温度和辐射条件下工作，而三结砷化镓太阳能电池片能够稳定地提供电能，保证太空任务的顺利进行。
2. 军事领域：三结砷化镓太阳能电池片的高效转换和稳定性使其在军事领域有广泛的应用。
无人机、侦察设备等军事装备需要长时间的独立供电，而三结砷化镓太阳能电池片能够满足其高能耗的需求。
3. 移动通信：随着移动通信技术的发展，对电池供电的需求也越来越大。
三结砷化镓太阳能电池片具有高效转换和较长的使用寿命，能够为移动通信设备提供可靠的电能供应。
四、未来发展趋势随着能源需求的增加和环境问题的日益突出，太阳能作为一种清洁、可再生的能源形式受到越来越多的关注。
砷化镓太阳能电池效率记录
砷化镓太阳能电池效率记录砷化镓太阳能电池是一种高效的光伏电池，具有优异的光电转换效率。
本文将从砷化镓太阳能电池的组成结构、优势和应用领域等方面对其效率进行记录和分析。
砷化镓太阳能电池是一种基于III-V族化合物半导体材料的太阳能电池，其主要组成部分是砷化镓（GaAs）材料。
砷化镓材料具有较窄的能带宽度和较高的载流子迁移率，能够有效地吸收太阳光谱中的可见光和近红外光，从而提高光电转换效率。
与传统的硅基太阳能电池相比，砷化镓太阳能电池在低光照条件下表现出更高的效率。
砷化镓太阳能电池的效率主要受到以下几个因素的影响：光吸收、电子传输和光电转换效率。
首先，砷化镓材料具有较高的光吸收系数，能够有效地吸收太阳光。
其次，砷化镓太阳能电池采用多层结构设计，能够提高电子传输效率，减少载流子的复合损失。
此外，砷化镓太阳能电池还采用了多结设计，通过在不同材料之间形成能带梯度，进一步提高了光电转换效率。
砷化镓太阳能电池的效率已经取得了显著的进展。
根据国际太阳能电池效率表（International Solar Cell Efficiency Tables）的数据，砷化镓太阳能电池的效率已经超过了45%，成为目前效率最高的太阳能电池之一。
与传统的硅基太阳能电池相比，砷化镓太阳能电池在高浓度太阳光和低光照条件下表现出更高的效率。
这使得砷化镓太阳能电池在空间航天、卫星通信和高效能光伏发电等领域具有广阔的应用前景。
砷化镓太阳能电池的高效率主要得益于其优异的光电特性。
砷化镓材料的直接带隙能够匹配太阳辐射光谱，使得其能够有效地吸收太阳光。
同时，砷化镓材料具有高载流子迁移率和较低的载流子复合速率，能够减少载流子的损失。
此外，砷化镓太阳能电池还采用了光子晶体结构、多层薄膜和表面纳米结构等技术，进一步提高了光电转换效率。
随着科学技术的不断进步，砷化镓太阳能电池的效率还有望进一步提高。
目前，砷化镓太阳能电池的研究重点主要集中在提高光电转换效率和降低制造成本方面。
砷化镓半导体材料的晶格结构与电子特性分析
砷化镓半导体材料的晶格结构与电子特性分析砷化镓（GaAs）是一种重要的半导体材料，具有广泛的应用领域，如光电子器件、太阳能电池等。
本文将分析砷化镓的晶格结构和电子特性。
砷化镓的晶格结构是一种非常规的晶体结构，属于六方晶系。
它由砷原子和镓原子组成，砷原子位于六边形的顶点，镓原子位于六边形的中心。
砷原子和镓原子之间通过共价键连接在一起，形成一个稳定的晶体结构。
这种非常规的晶体结构使得砷化镓具有一些独特的性质。
首先，砷化镓具有优良的电子迁移率。
这是因为砷化镓的晶格结构中缺少了很多散射中心，电子在晶格中的运动较为自由，电子迁移率较高。
这使得砷化镓在高频率电子器件中有着广泛的应用。
其次，砷化镓具有较高的电子亲和能。
电子亲和能是指电子与原子结合形成负离子所释放的能量。
砷化镓的电子亲和能较高，表明电子易于分离出来形成自由电子。
这使得砷化镓成为一种优良的导电材料。
此外，砷化镓的能带结构也对其电子特性产生了影响。
砷化镓的能带结构可以通过一些理论模型进行计算和描述。
常用的模型有紧束缚近似模型和托马斯-费米模型。
这些模型可以计算砷化镓的能带结构和能带间隙。
砷化镓的能带结构中，存在导带和价带。
导带中的能级较高，电子占据较少。
价带中的能级较低，几乎被电子完全填满。
能带间的能隙是禁带宽度，决定了砷化镓的导电性质。
能隙较小的材料容易导电，能隙较大的材料则是绝缘体。
除了能带结构，砷化镓的电子特性还与材料的掺杂有关。
材料的掺杂可以改变材料的导电性质。
比如，将砷化镓中的部分镓原子替换为硅原子，称为硅掺杂，将产生N型半导体。
在这种情况下，砷化镓中的电子浓度明显增加，导电性能得到改善。
类似地，将砷化镓中的部分砷原子替换为铟原子，称为铟掺杂，则可以形成P型半导体。
总之，砷化镓是一种重要的半导体材料，具有优良的电子特性。
其晶格结构是一种非常规的六方晶系，使其具有较高的电子迁移率和电子亲和能。
砷化镓的能带结构和掺杂也影响着其导电性质。
砷化镓在光电子器件和太阳能电池等领域有着广泛的应用前景。
砷化镓太阳能电池
砷化镓太阳能电池砷化镓简介一种重要的半导体材料。
由于其电子迁移率比硅大5～6倍，故在制作微波器件和高速数字电路方面得到重要应用。
用砷化镓制成的半导体器件具有高频、高温、低温性能好、噪声小、抗辐射能力强等优点。
砷化镓是半导体材料中,兼具多方面优点的材料,但用它制作的晶体三极管的放大倍数小，导热性差，不适宜制作大功率器件。
虽然砷化镓具有优越的性能，但由于它在高温下分解，故要生长理想化学配比的高纯的单晶材料，技术上要求比较高。
据专家介绍，砷化镓可在一块芯片上同时处理光电数据，因而被广泛应用于遥控、手机、DVD计算机外设、照明等诸多光电子领域。
另外，因其电子迁移率比硅高6倍，砷化镓成为超高速、超高频器件和集成电路的必需品。
砷化镓单晶片的价格大约相当于同尺寸硅单晶片的20至30倍。
尽管价格不菲，目前国际上砷化镓半导体的年销售额仍在10亿美元以上。
２０世纪８０年代初，技术专家认为砷化镓将在制造半导体中最终取代硅。
这是因为电子在砷化镓中运动的速度比在硅中运动的速度快５至１０倍。
但砷化镓比较难于制造和加工，在它上面组装晶体管不能像在硅片上那样密集，价格也高。
以上来自百度百科GaAs属于III-V族化合物半导体材料，其能隙与太阳光谱的匹配较适合，且能耐高。
与硅太阳电池相比，GaAs太阳电池具有较好的性能光电转化率砷化镓的禁带较硅为宽，使得它的光谱响应性和空间太阳光谱匹配能力较硅好。
目前，硅电池的理论效率大概为23％，而单结的砷化镓电池理论效率达到27％，而多结的砷化镓电池理论效率更超过50％。
目前全世界专业制作砷化镓聚光电池的工厂有美国的Emc ore，Spectr oLab（波音的子公司）和德国的Az urSpa ce等，中国的产业化推广还未成形。
GaAs(砷化镓)
砷化镓太阳能电池
• 中文名称：
– 砷化镓太阳能电池
• 英文名称：
– gallium arsenide solar cell
• 定义：
– 以砷化镓为基体材料的太阳能电池。
• 砷化镓晶片发展前景 • 2010年5月，新一期英国《自然》杂志报告说，美国 研究人员研发出一种可批量生产砷化镓晶片的技术，克服 了成本上的瓶颈，从而使砷化镓这种感光性能比硅更优良 的材料有望大规模用于半导体和太阳能相关产业[2]。 • 美国伊利诺伊大学等机构研究人员报告说，他们开发 出的新技术可以生成由砷化镓和砷化铝交叠的多层晶体， 然后利用化学物质使砷化镓层分离出来，可同时生成多层 砷化镓晶片，大大降低了成本。这些砷化镓晶片可以像 “盖章”那样安装到玻璃或塑料等材料表面，然后可使用 已有技术进行蚀刻，根据需要制造半导体电路或太阳能电 池板。 • 不过，该技术目前还只能用于批量生产较小的砷化镓 晶片，如边长500微米的太阳能电池单元。下一步研究将 致力于利用新技术批量生产更大的砷化镓晶片。
• • • • • • •
c) 耐高温性能好 GaAs 的本征载流子浓度低, GaAs 太阳电池的最大功率温度系数( - 2 × 10 - 3 ℃- 1) 比Si 太阳电池( - 4. 4 ×10 - 3 ℃- 1 ) 小 很多。200 ℃时,Si 太阳电池已不能工作,而GaAs 太阳电池的效率仍有约10 %。
大规模集成电路的制造都是以硅单晶材料为主的族化合物半导体如砷化镓磷化镓锑化铟等也越来越受到人们的重视特别是砷化镓具有硅锗所不具备的能在高温度频下工作的优良特性它还有更大的禁带宽度和电子迁移率适合于制造微波体效应器件高效红外发光二极管和半导体激光器因而砷化镓是一种很有发展前途的半导体材料
砷化镓 GaAs
砷化镓材料物理特性及应用
砷化镓材料物理特性及应用砷化镓（Gallium Arsenide，GaAs）是一种重要的半导体材料，具有许多独特的物理特性和广泛的应用。
首先，砷化镓的晶体结构为非共价键结构，每个镓原子与四个砷原子形成化学键。
这种特殊的晶体结构决定了砷化镓具有较高的热稳定性和高载流子迁移率，使其在高频电子器件中具有广泛的应用。
此外，砷化镓的禁带宽度为1.4电子伏特，是硅的三倍左右，使其在高速和高频应用中有很大的优势。
其次，砷化镓具有优良的光电性质。
它能够吸收可见光和近红外光，因此在光电器件中有广泛的应用。
其中最重要的应用是太阳能电池和激光器。
砷化镓太阳能电池的效率高于硅太阳能电池，可以在较低的光强下产生更高的电压和电流。
此外，砷化镓激光器具有较窄的谱线宽度和高的单模输出功率，因此被广泛应用于光通信、光纤传感和材料加工等领域。
此外，砷化镓还具有很好的功率器件特性。
由于其高载流子迁移率和低饱和漂移速度，砷化镓能够制备出高速、高功率和低噪声的微波和毫米波器件。
例如，砷化镓高电子迁移率晶体管（HEMT）被广泛应用于无线通信、雷达和导航系统等领域。
此外，砷化镓还可以用于制备高功率红外激光器和高效率的能量转换器件。
最后，砷化镓还具有一些特殊的物理特性。
例如，砷化镓是一种极佳的热电材料，可以将热能转换成电能或者将电能转换成冷却效应。
这种特性使得砷化镓在热电转换、冷却器和热传感器等领域有很大的应用潜力。
此外，砷化镓还具有较高的电子饱和漂移速度和较低的噪声系数，因此可以制备高频和低噪声的放大器和混频器。
总之，砷化镓是一种重要的半导体材料，具有许多独特的物理特性和广泛的应用。
其在高频电子器件、光电器件、功率器件和热电材料等领域都有重要的应用价值。
随着科学技术的不断发展，相信砷化镓材料将会在更多的领域展现出其独特的优势和潜力。
砷化镓 盐酸 溶解
砷化镓盐酸溶解
摘要：
1.砷化镓的性质和应用
2.盐酸的性质和应用
3.砷化镓与盐酸的反应及溶解过程
4.砷化镓在盐酸中的溶解度及其影响因素
5.砷化镓溶解在盐酸中的实际应用及意义
正文：
砷化镓（GaAs）是一种非常重要的半导体材料，具有很高的电子迁移率和直接带隙特性，被广泛应用于光电子、微电子和射频电子等领域。
然而，砷化镓的硬度和高熔点使其在实际应用中难以加工和处理。
因此，研究砷化镓在盐酸中的溶解行为对于优化其制备工艺具有重要意义。
盐酸（HCl）是一种常见的无机酸，具有酸性、腐蚀性和挥发性等特点，被广泛应用于化学、石油、冶金等领域。
盐酸可以与砷化镓发生化学反应，使其在盐酸中溶解。
砷化镓与盐酸的反应过程主要包括以下几个步骤：首先，砷化镓表面的氧化物层与盐酸发生反应，生成可溶性的氯化镓；然后，氯化镓进一步与盐酸反应，生成挥发性的氢氯酸镓；最后，氢氯酸镓分解，释放出砷化镓。
在这个过程中，砷化镓的溶解度受到盐酸浓度、温度、反应时间等因素的影响。
砷化镓在盐酸中的溶解度随着盐酸浓度的增加而增加，但在高浓度盐酸中，溶解速率会逐渐降低。
此外，溶解过程会放热，因此温度对溶解度也有显
著影响。
反应时间越长，砷化镓的溶解度越大，但当达到一定时间后，溶解速率会趋于平缓。
砷化镓溶解在盐酸中的实际应用包括去除砷化镓表面的氧化物、制备砷化镓纳米颗粒和薄膜等。
其中，去除砷化镓表面的氧化物是提高其器件性能的关键步骤，而制备砷化镓纳米颗粒和薄膜则为实现新型光电子器件提供了可能。
总之，砷化镓在盐酸中的溶解行为及其影响因素对于优化砷化镓制备工艺具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Epitaxial Lift-Off of Large-Area GaAs Thin-Film Multi-Junction Solar Cells C. Youtsey, J. Adams, R. Chan, V. Elarde, G. Hillier, M. Osowski, D. McCallum, H. Miyamoto, N. Pan,C. Stender, R. Tatavarti, F. Tuminello, A. WibowoMicroLink Devices, Inc.6457 W. Howard St., Niles, IL 60048847-588-3001, cyoutsey@Keywords: Epitaxial lift-off, multi-junction solar cellsAbstractMicroLink Devices is currently transitioning into production a wafer-scale, epitaxial lift-off process technology for GaAs- and InP-based materials. This process enables the separation of thin, epitaxially-grown layers from the substrate on which they were deposited, and multiple reuses of the original substrate. Key advantages include cost reduction, weight reduction, improved thermal conductivity and high flexibility.I NTRODUCTIONEpitaxial lift-off (ELO) is a processing technique that enables thin epitaxial layers grown on GaAs or InP substrates to be “peeled off” from the host substrate. Although explored by many groups since the 1970s [1-3], ELO is finally transitioning to a viable manufacturing technology. The ELO process offers several important advantages for both performance enhancement and cost reduction of III-V electronic and optoelectronic devices. The epitaxial films can be transferred to new support substrates that are thin, flexible, lightweight, and with higher thermal conductivity than the original growth substrate. The GaAs or InP substrate can be reused many times. At MicroLink Devices we have developed an industry-first ELO process capable of lifting off large areas of semiconductor material from substrates up to 6 inches in diameter without any degradation of material quality or performance characteristics [4-6]. An example of a 4-inch GaAs foil with large-area solar cells is shown in Figure 1. We are actively pursuing the commercialization of this technology for fabricating thin, flexible large-area multi-junction solar cells with very high efficiency. Potential applications include electric-powered, unmanned aerial vehicles (UAVs), space satellites, and terrestrial solar concentrator systems.E XPERIMENTALAll epitaxial structures were grown by metallorganic chemical vapor deposition (MOCVD) at 100 mbar using arsine (AsH3), phosphine (PH3), trimethylindium (TMI), trimethylgallium (TMG) as precursors and using a V/III ratio >50. Inverted metamorphic multijunction (IMM) InGaP/GaAs/InGaAs structures were grown on GaAs substrates.Figure 2 and 3 show schematics that outline the basic ELO process. The first layer deposited on the substrate is a thin, AlAs release layer (~5 nm). The solar cell epitaxial layers are then deposited, followed by application of a thick (1-2 mil) flexible metal carrier layer. The wafer is then immersed in a concentrated HF-acid chemistry, which selectively dissolves the release layer (the etch selectivity relative to the GaAs epitaxial structure is greater than 1E5).The thin, composite structure consisting of the metal carrier Figure 1: 4-inch GaAs ELO foil attached to a thin and flexible metalbacking. The wafer contains two large-area (20-cm2) solar cells.separated from the GaAs substrate. The ELO process requires approximately 12 hours to complete, but is amenable to batch processing, enabling scaling up of the process to lift off hundreds of substrates within a 24-hour period.As shown in steps 4-6 in Figure 3, the released ELO foils are next mounted to a temporary, rigid carrier in order to carry out solar cell device processing (evaporation and lift off Ti-Au grid metallization, wet etch isolation, evaporation of TiO 2-Al 2O 3 antireflection coating, device singulation). The completed solar cells are then removed from the temporary carrier.D ISCUSSIONThe ELO material that has been lifted off is of high quality and comparable to that of epitaxial material on the original substrate. In collabration with the National Renewable Energy Laboratory (NREL) we have carried out TEM analysis of the ELO structure, as shown in Figure 4. The cross-section shows the interface of the ELO layer and the metal handle substrate. No delamination, cracking, threading dislocations, or voids were observed in the TEM study. We have successfully fabricated large-area triple-junction IMM devices on ELO material. Figure 5 shows I-V characteristics measured at NASA Glenn under AM0 spectrum for small (1-cm 2) and large (20-cm 2) devices. Similar performance is observed for small- and large-area devices, with a typical efficiency of 29%. The ability to fabricate large-area devices with high efficiency requires material that is highly uniform and free of cracks or defects. We have fabricated flexible solar sheets consisting of arrays of interconnected large-area ELO solar cells, as shown in Figure 6. The cells are interconnected using welded Ag-based foil ribbons and laminated between transparent sheets of polymer-based materials. The composite structure has high flexiblity and can be conformally attached to a curved structure, such as the wing of a solar-powered plane. The combination of high efficiency and low weight enables a very high specific power: more than 400 W/kg has been achieved.Metal handle substrateMetal bonding bi-layer GaAsInGaP BSFFigure 4: TEM cross-section of a single-junction GaAs solar cell.Figure 5: I-V characteristics of a triple-junction IMM ELO solar cells measured at NASA Glenn under AM0 spectrum. Similar performance is observed between small (1-cm 2) and large (20-cm 2) cells.Figure 6: Flexible solar sheet consisting of an array of 30 interconnected, large-area GaAs ELO solar cells.At MicroLink Devices we have demonstrated the ability to scale the ELO process up to 6-inch GaAs substrates, as shown in Figure 7. The ability to process 6-inch GaAs ELO wafers is critical for enabling cost reductions in MOCVD growth and device processing, as well as building solar cells with larger active areas (ie, > 60 cm2). Solar panel assembly costs can also be reduced by transitioning to larger cell sizes. We have also demonstrated the ability to lift off large-area ELO foils from 4-inch InP substrates, as shown in Figure 8.After the ELO process has been performed, the original substrate can be restored to epi-ready quality using a short repolishing step. The ability to reuse the substrate can enable significant cost reduction, particularly when the value of the substrate represents a significant fraction of the value of the final devices. In the case of InP, the potential cost savings can be substantial, as InP substrates are nearly an order ofmagnitude more expensive than GaAs. InP ELO is therefore an enabling technology for new applications that may not be currently feasible because of the high cost of InP substrates.Figure 7: Six-inch-diameter GaAs ELO foil.We have demonstrated the ability to reuse 4-inch GaAs and InP substrates multiple times. Figure 9 shows a histogram of triple-junction IMM cell efficiencies (1-cm2active area) measured from a collection of 25 substrates that have been processed through four epitaxial growths and three repolishing cycles. The first epixaxial growth on the original GaAs substrate is labeled “prime”. The average cell efficiency on the three repolished device populations is comparable to that of cells grown on the original, prime GaAs wafers, demonstrating high quality material. The number of possible reuses is limited primarily by the amount of material removed during repolishing. During this campaign the amount of polishing each cycle was approximately 40 μm, however we have shown that as little of 10 μm of polishing can be utilized. Therefore as many as 10 or more substrate reuses should be readily achieveable. Figure 8: Four-inch-diameter ELO foil lifted off from an InP substrate. Figure 9: Histogram of solar cell efficiencies showing device performancethrough three successive substrate reuse cycles.C ONCLUSIONSMicroLink Devices has developed a wafer-scale epitaxial lift-off process technology for structures grown on GaAs and InP substrates. The process is scalable for high production throughput as well as large-diameter (6-inch) substrates. The lifted-off semiconductor material is of high quality and has low defect density, enabling the fabrication of large-area (20-cm2) multi-junction solar cell devices. We have demonstrated triple-junction IMM solar cells with verified AM0 efficiencies greater than 29%. We have also successfully integrated large-area ELO cells into lightweight and flexible solar arrays. Finally, we have demonstrated the ability to carry out multiple reuses of the original substrates. Epitaxial lift-off is an enabling process technology for cost reduction and improved device performance not only of multi-junction solar cells, but also potentially for a wide range of III-V electronic and optoelectronic device applications such as lasers, LEDs, photodetectors, and HBTs.A CKNOWLEDGEMENTSThe authors gratefully acknowledge support from the AFRL Space Vehicles Directorate, the Department of Energy through the Solar America Initiative (SAI) Incubator program, and DARPA. The authors also acknowledge the excellent support provided by the NREL Measurements and Characterization group and from NASA Glenn for solar cell efficiency measurements. Finally, we would like to recognize the efforts of Genevieve Martin and Tony Giannopoulos in this work.R EFERENCES[1] M. Konagai, et al., High efficiency GaAs thin film solar cells by peeledfilm technology, J. Cryst. Growth 45, p. 277, 1978.[2] E. Yablonovitch, et al., Van der Waals bonding of GaAs epitaxial liftofffilms onto arbitrary substrates, Appl. Phys. Lett. 56, p. 2419, 1990. [3] J. Schermer, et al., Epitaxial Lift-Off for large area thin film III/Vdevices, Phys. Stat. Sol. (a) 202 (4), pp. 501-508, 2005.[4] Rao Tatavarti, G. Hillier, A. Dzankovic, G. Martin, F.Tuminello, R.Navaratnarajah, G. Du, D.P. Vu, and N. Pan, Proceedings of 33rd IEEE PVSC conference, San Diego, 2008.[5] Rao Tatavarti, G. Hillier, G. Martin, A. Wibowo, R. Navaratnarajah, F.Tuminello, D. Hertkorn, M. Disabb, C. Youtsey, D. McCallum and N.Pan, Lightweight, low cost InGaP/GaAs dual-junction solar cells on 100-mm epitaxial liftoff (ELO) wafers, Proceedings of 34th IEEE PVSC conference, Philadelphia, p. 2065, 2009.[6] Rao Tatavarti, A. Wibowo, G. Martin, F. Tuminello, C. Youtsey, G.Hillier, N. Pan, M.W. Wanlass, and M. Romero, InGaP/ GaAs / InGaAs inverted metamorphic solar cells on 4” epitaxial lifted off wafers, Proceedings of 35th IEEE PVSC conference, Philadelphia, p. 2125, 2010.A CRONYMSELO: Epitaxial Lift-OffIMM: Inverted Multi-junction MetamorphicHBT: Heterojunction Bipolar TransistorLED: Light emitting diodeMOCVD: Metal Organic Chemical Vapor DepositionTMI: TrimethylindiumTMG: TrimethylgalliumUAV: Unmanned Aerial Vehicle。
