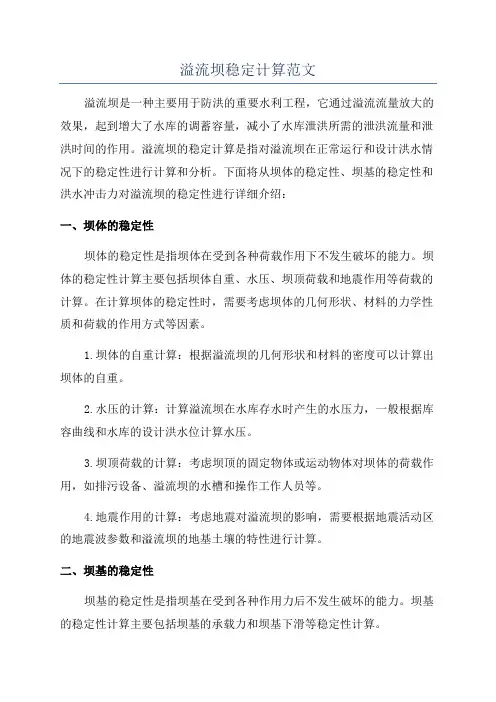

溢流坝稳定计算范文溢流坝是一种主要用于防洪的重要水利工程，它通过溢流流量放大的效果，起到增大了水库的调蓄容量，减小了水库泄洪所需的泄洪流量和泄洪时间的作用。
溢流坝的稳定计算是指对溢流坝在正常运行和设计洪水情况下的稳定性进行计算和分析。
下面将从坝体的稳定性、坝基的稳定性和洪水冲击力对溢流坝的稳定性进行详细介绍：一、坝体的稳定性坝体的稳定性是指坝体在受到各种荷载作用下不发生破坏的能力。
坝体的稳定性计算主要包括坝体自重、水压、坝顶荷载和地震作用等荷载的计算。
在计算坝体的稳定性时，需要考虑坝体的几何形状、材料的力学性质和荷载的作用方式等因素。
1.坝体的自重计算：根据溢流坝的几何形状和材料的密度可以计算出坝体的自重。
2.水压的计算：计算溢流坝在水库存水时产生的水压力，一般根据库容曲线和水库的设计洪水位计算水压。
3.坝顶荷载的计算：考虑坝顶的固定物体或运动物体对坝体的荷载作用，如排污设备、溢流坝的水槽和操作工作人员等。
4.地震作用的计算：考虑地震对溢流坝的影响，需要根据地震活动区的地震波参数和溢流坝的地基土壤的特性进行计算。
二、坝基的稳定性坝基的稳定性是指坝基在受到各种作用力后不发生破坏的能力。
坝基的稳定性计算主要包括坝基的承载力和坝基下滑等稳定性计算。
1.坝基承载力的计算：考虑坝基的土壤性质、坝基的形状和坝基下方的地应力等因素，计算坝基的承载力，确保坝基的稳定性。
2.坝基下滑的计算：考虑坝基土壤的内摩擦角、坝基的重力和水力荷载等因素，计算坝基的稳定性，以防止坝基出现下滑现象。
三、洪水冲击力对溢流坝的稳定性影响洪水冲击力是指在洪水过程中水流对坝体的冲击力。
溢流坝需要能够承受设计洪水的冲击力，保持其稳定性，防止破坏。
洪水冲击力对溢流坝的稳定性影响主要取决于洪水的流量、流速、流向和冲击力的传递路径等因素。
对于溢流坝的稳定计算，需要考虑洪水冲击力对坝体和坝基的影响。
一般采用有限元分析和数值模拟的方法，结合实测数据和工程经验，对溢流坝的稳定性进行评估和计算。
坝基岩体稳定性的工程地质分析引言坝基岩体稳定性是水利工程设计中的一个重要问题。
良好的稳定性是确保坝体安全运行的关键。
本文将对坝基岩体稳定性进行工程地质分析，并探讨在设计和施工阶段中应考虑的关键因素。
工程地质背景在研究坝基岩体稳定性之前，需要了解地质背景。
地层的组成、结构、断裂带、岩性特征等都对坝基岩体稳定性有着重要影响。
此外，地质构造、岩层的变形特性等也是影响因素之一。
工程地质调查与评价在进行工程地质调查时，需要对坝基岩体进行详细的岩质分类、结构分析、褶皱、断裂带等特征的观测。
通过调查评价，可以确定地质构造影响的程度、岩层的稳定性情况，并为后续的设计提供依据。
地质力学参数分析地质力学参数的合理选取对坝基岩体稳定性分析至关重要。
通过实验室和现场测试确定岩石的力学特性参数，包括抗压强度、剪切强度、劈裂强度等。
坝基岩体的稳定性分析方法在进行坝基岩体稳定性分析时，可以采用不同的方法，如有限元分析、解析方法、数值模拟等。
同时，应综合考虑地质条件、坝体结构、荷载特性等因素，综合分析岩体的稳定性。
影响坝基岩体稳定性的因素•地质构造•强度参数•岩层倾角•断裂带•水文地质条件工程地质对坝基岩体稳定性的影响工程地质条件直接影响着坝基岩体的稳定性。
在选址、设计、施工过程中，都应考虑地质条件的影响，并采取相应的措施确保坝体的安全性。
坝基岩体稳定性分析案例分析通过实际案例的分析，可以更好地理解坝基岩体稳定性分析的过程和方法。
分析案例中的地质条件、设计参数、稳定性评价结果等，对工程实践具有指导意义。
结论坝基岩体稳定性的工程地质分析是水利工程设计中不可或缺的一环。
通过合理的调查评价、力学参数分析和稳定性分析方法，可以更好地保证坝基岩体的稳定性，确保工程的安全运行。
以上是对坝基岩体稳定性的工程地质分析的综述，通过深入研究地质条件、力学参数和分析方法，可以为工程设计提供科学依据，确保工程的稳定性和安全性。

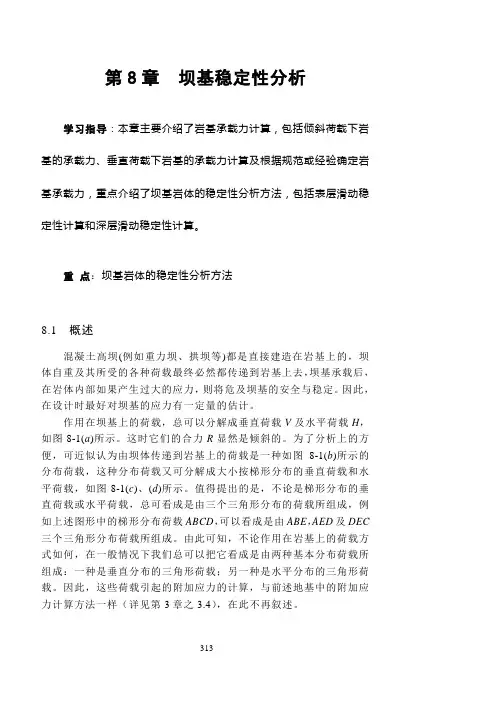

第8章坝基稳定性分析学习指导：本章主要介绍了岩基承载力计算，包括倾斜荷载下岩基的承载力、垂直荷载下岩基的承载力计算及根据规范或经验确定岩基承载力，重点介绍了坝基岩体的稳定性分析方法，包括表层滑动稳定性计算和深层滑动稳定性计算。
重点：坝基岩体的稳定性分析方法8.1 概述混凝土高坝(例如重力坝、拱坝等)都是直接建造在岩基上的，坝体自重及其所受的各种荷载最终必然都传递到岩基上去，坝基承载后，在岩体内部如果产生过大的应力，则将危及坝基的安全与稳定。
因此，在设计时最好对坝基的应力有一定量的估计。
作用在坝基上的荷载，总可以分解成垂直荷载V及水平荷载H，如图8-1(a)所示。
这时它们的合力R显然是倾斜的。
为了分析上的方便，可近似认为由坝体传递到岩基上的荷载是一种如图8-1(b)所示的分布荷载，这种分布荷载又可分解成大小按梯形分布的垂直荷载和水平荷载，如图8-1(c)、(d)所示。
值得提出的是，不论是梯形分布的垂直荷载或水平荷载，总可看成是由三个三角形分布的荷载所组成，例如上述图形中的梯形分布荷载ABCD，可以看成是由ABE，AED及DEC 三个三角形分布荷载所组成。
由此可知，不论作用在岩基上的荷载方式如何，在一般情况下我们总可以把它看成是由两种基本分布荷载所组成：一种是垂直分布的三角形荷载；另一种是水平分布的三角形荷载。
因此，这些荷载引起的附加应力的计算，与前述地基中的附加应力计算方法一样（详见第3章之3.4），在此不再叙述。
8.2 岩基承载力在水工建筑物设计中，对于裂隙较少的坚硬岩基，一般认为岩基的承载力是不成问题的，往往不是水工设计的主要任务。
相反，对于整体性较差、不够坚硬的岩基，特别是坝底宽度较窄的情况，则需进行承载力的验算。
这一节将讨论岩基承载力的计算方法。
所谓岩基的极限承载力，就是指岩基所能负担的最大荷载(或称极限荷载)。
当岩基承受这种荷载时，岩基中的某一区域将处于塑性平衡状态，形成所谓的塑性区(或称为极限平衡区)，这时基础沿着某一连续滑动面产生滑动。
水利工程中的大坝稳定性分析一、大坝的构成及基本原理大坝是一种水利工程设施，具有拦截洪水、调节水流、蓄存水源、发电等多种功能。
大坝作为一项大型工程，其稳定性对于工程的安全运行至关重要。
大坝一般由坝体、坝基和坝址三部分组成，其中坝体为大坝的主体部分，坝基是大坝的承重部分，坝址则是大坝所占用的地面。
大坝的基本原理是借助于坝体的重力，将坝基压实，使坝体和坝基形成一个整体，以达到把水坝住的目的。
二、大坝的稳定性及分析方法对于大坝而言，其稳定性是工程安全运行的前提，是大坝设计和施工的关键之一。
大坝稳定性的分析，主要包括静力稳定性分析、动力稳定性分析和渗流稳定性分析。
1. 静力稳定性分析静力稳定性分析是大坝稳定性分析的基础。
它是通过分析大坝所受水力和重力作用下，达到稳定平衡的状态来进行判断。
静力稳定性分析一般包括重力稳定分析和抗滑稳定分析两种方法。
重力稳定分析是通过确定大坝重心是否在坝基内或坝址上实现稳定。
即通过计算大坝中心线的重心落在坝址内是否实现坝基的承重能力。
抗滑稳定分析主要是分析大坝是否发生滑动，当坝体的整体重量超过岩体或土体的摩擦抗力时，大坝便会发生移位，从而导致工程灾害。
2. 动力稳定性分析动力稳定性分析是在外部力的作用下，分析大坝的相对位移、振动激励及其稳定性。
通常采用频域特性分析和时域响应分析的方法来进行。
频域特性分析是通过对大坝受到的荷载的频率响应，分析其与自身固有频率的关系。
将荷载频率与大坝的自然频率相比较，确定是否满足动力稳定性要求。
时域响应分析也是动力稳定性分析的一个方法。
他从荷载或输入信号的角度，对大坝的周期性变化进行分析，以了解大坝结构的响应情况。
3. 渗流稳定性分析渗流稳定性分析是分析大坝渗流对大坝稳定性的影响。
它关注的是大坝内水与外界环境之间的交互作用，以及大坝内部水流的特性。
渗流稳定性研究一般以渗流原理和渗流变得巯行为分析基础。
其中最重要的是渗流原理，包括计算大坝中压力场与渗流场等内容。
水坝设计中的坝体稳定性分析在水坝设计中，坝体稳定性是一个至关重要的问题。
坝体稳定性不仅关系到水坝的安全性，更直接影响到水坝的使用寿命和工程效益。
因此，在水坝设计的过程中，对坝体稳定性进行全面的分析和评估是非常必要的。
一、坝体稳定性分析的基本概念坝体稳定性是指水坝在承受地下水和坝体自重、渗流压力以及外部荷载的作用下，坝体不发生破坏或发生破坏的概率很小的状态。
坝体稳定性分析是通过对水坝各种受力情况的计算和模拟，来评估水坝的整体稳定性并提出相应的改进措施。
二、坝体稳定性分析的主要内容1. 静力分析：静力分析是水坝设计中的基础，通过对水坝受力情况的计算和分析，确定坝体的受力状态，包括重力坝、拱坝、重力-拱坝等不同类型水坝。
2. 渗流分析：水坝周围地下水和坝体内部水流的渗透对坝体稳定性有重要影响，渗流分析主要是通过数值模拟和实际监测，评估水坝渗流对坝体稳定性的影响。
3. 抗震分析：地震是水坝面临的重要自然灾害之一，抗震分析是评估水坝在地震作用下的稳定性，确定水坝的抗震性能和安全储备。
4. 滑动稳定性分析：水坝坝基和坝体之间的滑动是水坝稳定性的一个重要指标，滑动稳定性分析通过对地基土层性质和坝体结构的计算、模拟，评估水坝的滑动稳定性。
5. 破坏机理分析：水坝破坏的机理是水坝稳定性分析的关键，通过对水坝破坏机理的模拟和分析，可以进一步提高水坝的稳定性。
三、坝体稳定性分析的方法与工具1.数值计算方法：数值计算方法是目前水坝设计中常用的分析方法，包括有限元法、有限差分法等，通过计算机模拟水坝的受力情况和破坏机理，评估水坝的稳定性。
2. 监测与实测方法：监测与实测是对水坝真实受力情况的监测和检测，通过现场数据的采集与分析，可以验证水坝设计和分析的准确性，提高水坝的安全性。
3. 专业软件辅助：如Plaxis、Autocad等专业软件可以提供水坝设计中各种受力情况的模拟和计算，辅助设计师进行坝体稳定性分析与评估。
四、水坝设计中的坝体稳定性评估在水坝设计中，坝体稳定性评估是一个重要的环节，通过对水坝各种受力情况的分析和评估，可以及时发现水坝存在的安全隐患，采取相应的措施加以改善，确保水坝的安全性和稳定性。
重力坝的稳定性汪祥胜3008205112（46）前言：重力坝是世界出现最早的一种坝型，早在2900年前在埃及就出现了最早的重力挡水坝。
随着我国重力坝建设的繁荣，数量的增多和高度的不断提升，使得对稳定分析有着重要的理论和实践意义。
大坝的稳定性直接关系到大坝安全性和人民群众的生命财产息息相关，而此次实习的三峡和向家坝皆是重力坝的代表杰作，通过实习定能从深层次上了解有关大坝稳定性的相关问题，包括什么是重力坝，重力坝稳定的意义，其稳定性分析方法和提高坝体抗滑稳定性的工程措施及在实际中的应用情况和应注意的问题。
一．什么是重力坝1.重力坝是由砼或浆砌石修筑的大体积档水建筑物，其基本剖面是直角三角形，整体是由若干坝段组成。
重力坝在水压力及其他荷载作用下，主要依靠坝体自重产生的抗滑力来满足稳定要求;同时依靠坝体自重产生的压力来抵消由于水压力所引起的拉应力以满足强度要求。
2.优缺点：重力坝优点：重力坝之所以得到广泛应用,是由于有以下优点：①相对安全可靠,耐久性好，抵抗渗漏、洪水漫溢、地震和战争破坏能力都比较强；②设计、施工技术简单，易于机械化施工；③对不同的地形和地质条件适应性强，任何形状河谷都能修建重力坝，对地基条件要求相对地说不太高；④在坝体中可布置引水、泄水孔口，解决发电、泄洪和施工导流等问题。
重力坝缺点：①坝体应力较低，材料强度不能充分发挥；②坝体体积大，耗用水泥多；③施工期混凝土温度应力和收缩应力大，对温度控制要求高。
3.工作原理；重力坝在水压力及其它荷载作用下必需满足：A、稳定要求：主要依靠坝体自重产生的抗滑力来满足。
B、强度要求：依靠坝体自重产生的压应力来抵消由于水压力所引起的拉应力来满足。
4.重力坝类型：重力坝按筑坝材料的不同分为:混凝土重力坝和浆砌石重力坝。
重力坝按其结构形式分为:①实体重力坝;②宽缝重力坝；③空腹重力坝。
重力坝按泄水条件可分为非溢流坝和溢流坝两种剖面。
实体重力坝因横缝处理的方式不同可分为三类。
重力坝的坝基稳定性分析摘要：作为可再生清洁能源，水力资源是中国能源的重要组成部分，在能源平衡和能源工业的可持续发展中占有重要地位。
水电建设中最重要的一环就是大坝的建设，作为发电的载体，要充分保证大坝的安全与稳定。
而作为应用最广泛的重力坝，从地形地质条件、坝基岩体的抗滑抗渗稳定性以及地震带来的砂土液化等方面对坝基的安全稳定性进行多角度分析显得至关重要。
关键词：坝基稳定性；抗滑稳定性；抗渗稳定性；地震液化进入21世纪，我国的能源结构将要发生重大的变化，像水能等清洁能源将逐步取代煤炭等化石能源。
随着越来越多的重力坝开工建设，遇到的问题也是越来越多，特别是坝基的稳定性问题，本文主要是对重力坝坝基的稳定性问题进行分析。
1.重力坝对地质、地形条件的要求重力坝主要依靠坝身的自重与地基间产生足够大的摩阻力来保持稳定，因此重力坝对地基的要求较高，一般都建在基岩之上，也可以建在较好的土质地基上面。
1.1大坝与基岩接触面抗剪强度足够大，坝基岩体内没有软弱结构面和可能滑动的岩体或者其本身的抗剪强度就满足抗滑稳定的要求。
1.2坝基具有良好的抗渗性，在水库上下游的水头差作用下不至于发生大量渗漏和产生过大的扬压力，也不会发生泥化和软弱夹层、断层破碎带的渗透变形。
1.3坝基两岸的山体比较稳定，不存在潜在的滑坡体；坝区附近有充足的、符合要求的混凝土骨料或石料，以节省材料的成本，加快施工进度。
2.坝基岩体的抗滑稳定性分析很多坝基中含有结构面、风化裂隙以及软弱夹层等不利的地质条件，而这些地质条件的构造特征及组合形式会对坝基的稳定性造成影响。
2.1重力坝坝基的滑动破坏类型有三种：表层滑动、浅层滑动、深层滑动，构成岩体滑动的边界条件有滑动面、切割面和临空面。
各种软弱结构面及其空间组合控制着坝基的可能破坏形式。
这些因素对于坝基岩体抗滑稳定的定性分析至关重要。
2.2影响坝基抗滑稳定性的因素有坝体自重、水压力、扬压力、淤砂压力、地震力和波浪压力等。
1 工程概况该贮灰场位于某石油厂热电厂原有灰场内。
初期坝坐落于三面环山的U字型沟谷内，左右山体宽厚。
从地貌上看该场地贮灰前为山前沉积坡地，属残坡积地貌，地形起伏较大，灰场贮灰坝后属冲积平原地貌，地形较为平坦，地表高程介于173.97~160.04米。
初期坝及一、二级子坝为碎石土坝体，碎石成分为中风化及强风化的油页岩，坝体密实。
初期坝及一、二级子坝坝高均为5.0米，初期坝全长373.0米，高5.0米，坝顶宽4.0米，坝基宽约为29.0米，初期坝坝基座落于强夯处理后的油母页岩残渣（人工素填土）上，筑坝材料为油母页岩残渣。
随着单机容量的增加，贮灰场的规模也同步扩大，拟在二级子坝前灰渣上修筑三级子坝，坝高5.0米，轴线与二级子坝平行，坝轴线间距离约为20.5米。
初期坝上、下游设计边坡均为1：2.5，子坝上游设计边坡为1：2.0，下游设计边坡为1：2.5，二级子坝上、下游设计边坡均为1：2.5。
勘察资料表明，初期坝及一、二级子坝坝体整体性好，未见断裂及节理裂隙，亦无滑动痕迹。
从浸润线位置看，一级子坝、二级子坝坝体内未见浸润线，坝体无渗漏现象，说明坝体施工质量较好，坝体排水性能好。
从运行上看，初期坝及一、二级子坝已安全运行十年，因此可以认为坝体稳定，无不良地址现象，可以进行加高。
[1]2 渗流的数值模拟原理渗流场和温度场比拟方法是以温度场中热流的流动与地下水在多孔介质中的运动在数学描述上的相似性为基础而设计的。
借助于这种相似性才得以用热流来模拟渗流以解决渗流的某些实际问题。
温度模拟方法的核心问题就是以温度场模型代替渗流区域，根据温度场数学模型中测得的各点温度值绘制等温线，以模拟渗流场相应点的水头值及等水头线，利用这种相似可以计算出渗流场中各渗流要素。
用温度场中的温度T来比拟渗流场中的水头H，用热传导率来比拟渗透系数，热流速度来比拟渗流速度。
这样，热流定律中的各物理量与达西定律中的各物理量一一对应。
因此，以热流定律为基础的温度场的控制方程与以达西定律为基础的渗流场的控制方程在数学上均以拉普拉斯方程的形式表示出来。
拦河坝设计规范中的稳定性分析与加固措施拦河坝是一项重要的水利工程，其设计规范中的稳定性分析与加固措施是确保拦河坝安全稳定运行的关键要素。
本文将对拦河坝设计规范中的稳定性分析方法和加固措施进行探讨和解释，旨在提供相关领域的专业知识和经验。
一、稳定性分析方法在拦河坝设计过程中，稳定性分析是保证工程安全和可靠运行的基本要求。
主要包括以下几个方面的分析方法：1. 强度分析：拦河坝稳定性的强度分析是确保工程结构能够承受各种不同荷载的基本要求。
通过强度分析，可以确定材料的抗剪强度、抗压强度、抗拉强度等参数，并计算结构的最大受力情况，以确保结构不会发生破坏。
2. 位移分析：位移分析主要是针对地基和周边土体的变形和位移进行分析。
通过使用相关的地质和土力参数，结合现场勘测数据，可以得到拦河坝在各种工况下的变形和位移情况，进而判断工程的稳定性。
3. 坝体与坝基相互作用分析：由于拦河坝是一个复杂的系统，坝体与坝基之间的相互作用会对工程的整体稳定性产生影响。
因此，需要进行坝体与坝基之间稳定性的相互作用分析，以确定工程在不同荷载下的承载能力和变形情况。
二、加固措施拦河坝在设计过程中，需要采取一系列的加固措施来提高其稳定性和安全性。
具体的加固措施如下：1. 坝体结构加固：通过加强坝体的结构设计和材料选择，可以提高坝体的受力性能和抗震能力。
例如，在坝体的关键部位设置加固筋和支撑结构，以增加坝体的强度和刚度，提高抗震能力。
2. 地基加固：对于地基强度较差或地质条件较为复杂的拦河坝，需要进行地基加固措施。
常用的地基加固方法包括土体加固、地下水位调控、排水处理等，这些措施可以有效地提高地基的强度和稳定性。
3. 滑坡和冲刷防治：拦河坝容易受到滑坡和冲刷的影响，因此需要采取相应的防治措施。
包括定期检查和维护工程的坝体和坝底，及时修复和加固破损部分；在坝底设置滑坡和冲刷防治设施，如导流槽、护坡等。
4. 应急预案与监测系统：拦河坝的稳定性分析和加固措施不能完全消除各种意外情况的发生。
