填空题1。
故障发生后对电力系统造成的后果有烧坏故障设备、影响用户正常工作和产品质量、破坏电力系统稳定运行。
2。
电气设备运行超过额定电流时将引起过热、加速绝缘老化、降低寿命、引起短路等 3.继电保护的基本任务是当电力系统故障时，能自动、快速、有选择的切除故障设备，是非故障设备免受损坏,保证系统其余部分继续运行当发生异常情况时，能够自动、快速、有选择的发出信号,由运行人员进行处理或切除继续运行会引起故障的设备。
4。
继电器是当输入量达到整定值时改变输出状态的一种自动器件；继电保护装置由一个或若干个继电器连接组成,一般分为测量、逻辑执行部分。
5缩短故障切除时间就必须缩短保护动作时间、缩小断路器的跳闸时间。
6.所谓运用中的设备是指全部或部分带电及一经操作带电的设备。
7。
实际工作中只能用整组试验的方法校验保护回路和整定值的正确性。
8。
电网继电保护的整定不能兼顾速动性、选择性或灵敏性时按下列原则取舍局部电网服从整个电网,下级电网服从上级电网，自行消化局部问题尽量照顾局部电网和下级电网的需要，保证重要用户供电.9。
在某些情况下，必须加速切除短路时，可使保护无选择性动作。
但必须采用补救措施。
如重合闸和备自投来补救。
10。
电力设备由一种运行方式转为另一种运行的操作过程中,被操作的有关设备均应在保护的范围内。
部分保护装置可短时失去选择性.3。
1判断题1。
在最大运行方式下,电流保护的保护区大于最小运行方式下的保护区。
对2。
继电保护装置是保证电力元件安全运行的基本装备，任何电力元件不得在无保护的状态下运行。
对3。
大接地电流系统是指所有变压器中性点均直接接地的系统.错4．在我国系统零序电抗与正序电抗的比值是大接地电流系统与小接地电流系统的划分标。
对5。
继电保护装置的电磁兼容性是指它具有定的耐受电磁干扰的能力对周围电子设备产生较小的干扰.对6．系统运行方式越大，保护装置的动作灵敏度越.错7.自耦变压器中性点必须直接接地运行。
电力系统继电保护张保会尹项根主编1、2继电保护装置在电力系统中所起得作用就是什么?答:继电保护装置就就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号得一种自动装置、它得作用包括:1、电力系统正常运行时不动作;2、电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3、电力系统故障时,甄别出发生故障得电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网得其她部分隔离。
1、3继电保护装置通过哪些主要环节完成预定得保护功能,各环节得作用就是什么?答:继电保护装置一般通过测量比较、逻辑判断与执行输出三个部分完成预定得保护功能。
测量比较环节就是册来那个被保护电器元件得物理参量，并与给定得值进行比较，根据比较得结果，给出“就是”、“非”、“0”或“1”性质得一组逻辑信号，从而判别保护装置就是否应该启动。
逻辑判断环节就是根据测量环节输出得逻辑信号，使保护装置按一定得逻辑关系判定故障得类型与范围，最后确定就是否应该使断路器跳闸。
执行输出环节就是根据逻辑部分传来得指令，发出跳开断路器得跳闸脉冲及相应得动作信息、发出警报或不动作。
1、6线路上装设两组电流互感器，线路保护与母线保护应各接哪组互感器？答：线路保护应接TA1，母线保护应接TA2。
因为母线保护与线路保护得保护区必须重叠，使得任意点得故障都处于保护区内。
1、8后备保护得作用就是什么？答：后备保护得作用就是在主保护因保护装置拒动、保护回路中得其她环节损坏、断路器拒动等原因不能快速切除故障得情况下，迅速启动来切除故障。
2、6为什么定时限过电流保护得灵敏度、动作时间需要同时逐级配合，而电流速断得灵敏度不需要逐级配合？答：定时限过电流保护得整定值按照大于本线路流过得最大负荷电流整定，不但保护本线路得全长，而且保护相邻线路得全长，可以起远后备保护得作用。
当远处短路时，应当保证离故障点最近得过电流保护最先动作，这就要求保护必须在灵敏度与动作时间上逐级配合，最末端得过电流保护灵敏度最高、动作时间最短，每向上一级，动作时间增加一个时间级差，动作电流也要逐级增加。
电力系统继电保护（第二版）张保会尹项根主编继电保护装置在电力系统中所起的作用是什么答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。
继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。
测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。
逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。
执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
线路上装设两组电流互感器，线路保护和母线保护应各接哪组互感器答：线路保护应接TA1，母线保护应接TA2。
因为母线保护和线路保护的保护区必须重叠，使得任意点的故障都处于保护区内。
后备保护的作用是什么答：后备保护的作用是在主保护因保护装置拒动、保护回路中的其他环节损坏、断路器拒动等原因不能快速切除故障的情况下，迅速启动来切除故障。
为什么定时限过电流保护的灵敏度、动作时间需要同时逐级配合，而电流速断的灵敏度不需要逐级配合答：定时限过电流保护的整定值按照大于本线路流过的最大负荷电流整定，不但保护本线路的全长，而且保护相邻线路的全长，可以起远后备保护的作用。
当远处短路时，应当保证离故障点最近的过电流保护最先动作，这就要求保护必须在灵敏度和动作时间上逐级配合，最末端的过电流保护灵敏度最高、动作时间最短，每向上一级，动作时间增加一个时间级差，动作电流也要逐级增加。

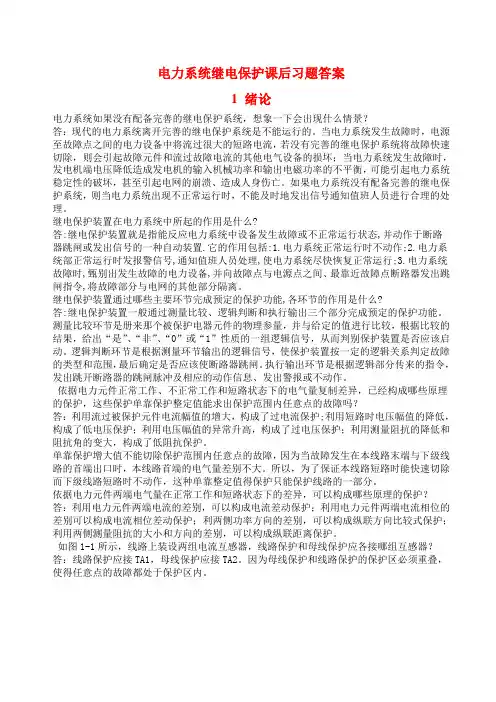

电力系统继电保护课后习题答案1 绪论电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。
继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。
继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。
测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。
逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。
执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。
电力系统继电保护课后习题答案1 绪论1、2继电保护装置在电力系统中所起的作用就是什么?答:继电保护装置就就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置、它的作用包括:1、电力系统正常运行时不动作;2、电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3、电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其她部分隔离。
1、3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用就是什么?答:继电保护装置一般通过测量比较、逻辑判断与执行输出三个部分完成预定的保护功能。
测量比较环节就是册来那个被保护电器元件的物理参量,并与给定的值进行比较,根据比较的结果,给出“就是”、“非”、“0”或“1”性质的一组逻辑信号,从而判别保护装置就是否应该启动。
逻辑判断环节就是根据测量环节输出的逻辑信号,使保护装置按一定的逻辑关系判定故障的类型与范围,最后确定就是否应该使断路器跳闸。
执行输出环节就是根据逻辑部分传来的指令,发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
1、4 依据电力元件正常工作、不正常工作与短路状态下的电气量复制差异,已经构成哪些原理的保护,这些保护单靠保护整定值能求出保护范围内任意点的故障不？答:利用流过被保护元件电流幅值的增大,构成了过电流保护;利用短路时电压幅值的降低,构成了低电压保护;利用电压幅值的异常升高,构成了过电压保护;利用测量阻抗的降低与阻抗角的变大,构成了低阻抗保护。
单靠保护增大值不能切除保护范围内任意点的故障,因为当故障发生在本线路末端与下级线路的首端出口时,本线路首端的电气量差别不大。
所以,为了保证本线路短路时能快速切除而下级线路短路时不动作,这种单靠整定值得保护只能保护线路的一部分。
1、6 如图1-1所示,线路上装设两组电流互感器,线路保护与母线保护应各接哪组互感器？答:线路保护应接TA1,母线保护应接TA2。

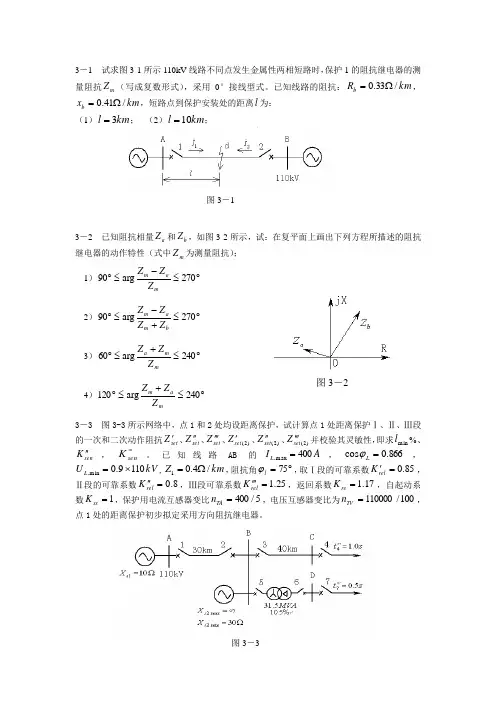

3－1 试求图3-1所示110kV 线路不同点发生金属性两相短路时，保护1的阻抗继电器的测量阻抗m Z （写成复数形式），采用0°接线型式。
已知线路的阻抗：km R b /33.0Ω=，km x b /41.0Ω=，短路点到保护安装处的距离l 为：（1）km l 3=； （2）km l 10=；3－2 已知阻抗相量a Z 和b Z ，如图3-2所示，试：在复平面上画出下列方程所描述的阻抗继电器的动作特性（式中m Z 为测量阻抗）；1）︒≤-≤︒270arg 90ma m Z Z Z 2）︒≤+-≤︒270arg 90bm a m Z Z Z Z 3）︒≤+≤︒240arg 60mm a Z Z Z 4）︒≤+≤︒240arg 120ma m Z Z Z 3－3 图3-3所示网络中，点1和2处均设距离保护，试计算点1处距离保护Ⅰ、Ⅱ、Ⅲ段的一次和二次动作阻抗set Z '、set Z ''、set Z '''、)2(set Z '、)2(set Z ''、)2(setZ '''并校验其灵敏性，即求min l %、senK ''，'''sen K 。
已知线路AB 的A I L 400max .=，866.0cos =L ϕ，kV U L 1109.0min .⨯=,km Z /4.01Ω=，阻抗角︒=75l ϕ，取Ⅰ段的可靠系数85.0='rel K ，Ⅱ段的可靠系数8.0=''relK ，Ⅲ段可靠系数25.1='''rel K ，返回系数17.1=re K ，自起动系数1=ss K ，保护用电流互感器变比5/400=TA n ，电压互感器变比为100/110000=TV n ，点1处的距离保护初步拟定采用方向阻抗继电器。

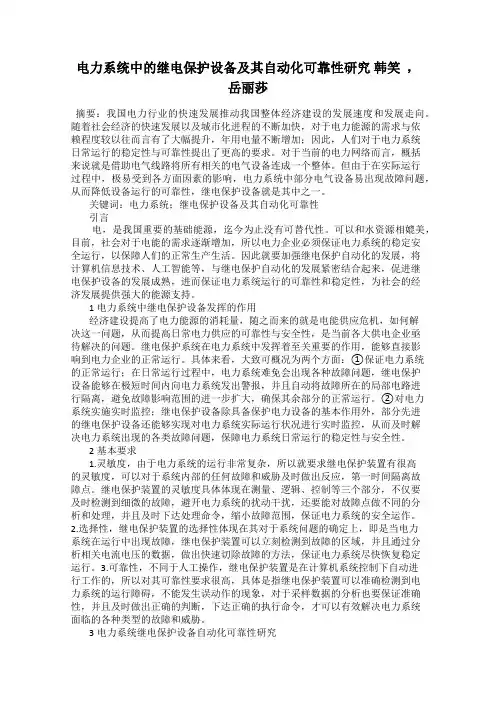

电力系统中的继电保护设备及其自动化可靠性研究韩笑，岳丽莎摘要：我国电力行业的快速发展推动我国整体经济建设的发展速度和发展走向。
随着社会经济的快速发展以及城市化进程的不断加快，对于电力能源的需求与依赖程度较以往而言有了大幅提升，年用电量不断增加；因此，人们对于电力系统日常运行的稳定性与可靠性提出了更高的要求。
对于当前的电力网络而言，概括来说就是借助电气线路将所有相关的电气设备连成一个整体。
但由于在实际运行过程中，极易受到各方面因素的影响，电力系统中部分电气设备易出现故障问题，从而降低设备运行的可靠性，继电保护设备就是其中之一。
关键词：电力系统；继电保护设备及其自动化可靠性引言电，是我国重要的基础能源，迄今为止没有可替代性。
可以和水资源相媲美，目前，社会对于电能的需求逐渐增加，所以电力企业必须保证电力系统的稳定安全运行，以保障人们的正常生产生活。
因此就要加强继电保护自动化的发展，将计算机信息技术、人工智能等，与继电保护自动化的发展紧密结合起来，促进继电保护设备的发展成熟，进而保证电力系统运行的可靠性和稳定性，为社会的经济发展提供强大的能源支持。
1电力系统中继电保护设备发挥的作用经济建设提高了电力能源的消耗量，随之而来的就是电能供应危机，如何解决这一问题，从而提高日常电力供应的可靠性与安全性，是当前各大供电企业亟待解决的问题。
继电保护系统在电力系统中发挥着至关重要的作用，能够直接影响到电力企业的正常运行。
具体来看，大致可概况为两个方面：①保证电力系统的正常运行；在日常运行过程中，电力系统难免会出现各种故障问题，继电保护设备能够在极短时间内向电力系统发出警报，并且自动将故障所在的局部电路进行隔离，避免故障影响范围的进一步扩大，确保其余部分的正常运行。
②对电力系统实施实时监控；继电保护设备除具备保护电力设备的基本作用外，部分先进的继电保护设备还能够实现对电力系统实际运行状况进行实时监控，从而及时解决电力系统出现的各类故障问题，保障电力系统日常运行的稳定性与安全性。
