苏科版初三物理电功和电热专题复习与训练

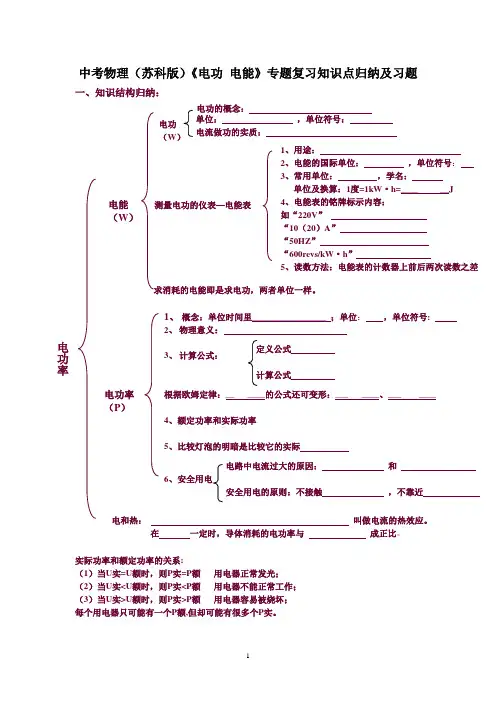

中考物理（苏科版）《电功 电能》专题复习知识点归纳及习题一、知识结构归纳：实际功率和额定功率的关系:（1）当U 实=U 额时，则P 实=P 额 用电器正常发光；（2）当U 实<U 额时，则P 实<P 额 用电器不能正常工作；（3）当U 实>U 额时，则P 实>P 额 用电器容易被烧坏；每个用电器只可能有一个P 额,但却可能有很多个P 实。

定义公式 计算公式电功率电能 （W ） 电功 （W ） 电功的概念：单位： ，单位符号： 电流做功的实质： 测量电功的仪表—电能表 求消耗的电能即是求电功，两者单位一样。

1、 概念：单位时间里_________________ ；单位： ，单位符号:2、 物理意义：3、 计算公式： 根据欧姆定律：__ ____的公式还可变形：___ ____、___ ____4、额定功率和实际功率5、比较灯泡的明暗是比较它的实际 电功率（P ） 1、用途： 2、电能的国际单位： ，单位符号： 3、常用单位： ，学名： 单位及换算：1度=1kW ·h=____ __J 4、电能表的铭牌标示内容： 如“220V ” “10（20）A ” “50HZ ” “600revs/kW ·h ” 5、读数方法：电能表的计数器上前后两次读数之差 电路中电流过大的原因： 和 6、安全用电 安全用电的原则：不接触 ，不靠近 电和热： 叫做电流的热效应。

在 一定时，导体消耗的电功率与 成正比。

二、相关习题精选：1．家庭用的电能表是测量（）A、电量B、电流C、电阻D、电能3、电褥子工作时是把能转化为能。

电动抽水机工作时是把能转化为能。

4、一个白炽灯正常工作2h,消耗了0.108 x 106J的电能，则电流做的功为J,合kW•h。

5、小于家有两盏灯，一盏是家用“220V 60W”，另一盏是车床用“36V 60W”，两盏灯都正常工作时，亮。

6、关于生活中电功率的说法，错误的是（）A、电功率等于电压、电流的乘积B、消耗电能慢的灯泡的电功率小C、单位时间内电流所做的功叫电功D、电功率是表示消耗电能多少的物理量7、1kW·h的电能可使“220V 40W”的灯正常工作_______h．若把这盏灯接入某电路中时，测得通过它的电流为0．1A，此时灯的实际功率是_______W。

给我一个支点，可以撬起整个地球。

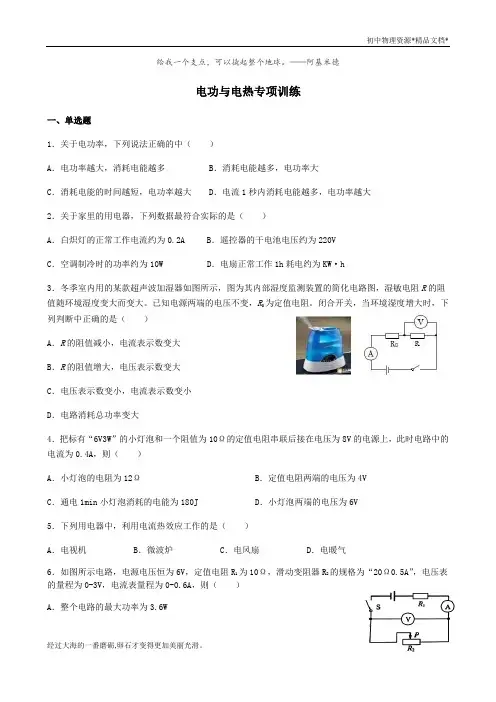

——阿基米德电功与电热专项训练一、单选题1．关于电功率，下列说法正确的中（）A．电功率越大，消耗电能越多 B．消耗电能越多，电功率大C．消耗电能的时间越短，电功率越大 D．电流1秒内消耗电能越多，电功率越大2．关于家里的用电器，下列数据最符合实际的是（）A．白炽灯的正常工作电流约为0.2A B．遥控器的干电池电压约为220VC．空调制冷时的功率约为10W D．电扇正常工作1h耗电约为KW·h3．冬季室内用的某款超声波加湿器如图所示，图为其内部湿度监测装置的简化电路图，湿敏电阻R的阻值随环境湿度变大而变大。

已知电源两端的电压不变，R0为定值电阻。

闭合开关，当环境湿度增大时，下列判断中正确的是（）A．R的阻值减小，电流表示数变大B．R的阻值增大，电压表示数变大C．电压表示数变小，电流表示数变小D．电路消耗总功率变大4．把标有“6V3W”的小灯泡和一个阻值为10Ω的定值电阻串联后接在电压为8V的电源上，此时电路中的电流为0.4A，则（）A．小灯泡的电阻为12Ω B．定值电阻两端的电压为4VC．通电1min小灯泡消耗的电能为180J D．小灯泡两端的电压为6V5．下列用电器中，利用电流热效应工作的是（）A．电视机B．微波炉C．电风扇D．电暖气6．如图所示电路，电源电压恒为6V，定值电阻R1为10Ω，滑动变阻器R2的规格为“20Ω0.5A”，电压表的量程为0-3V，电流表量程为0-0.6A，则（）A．整个电路的最大功率为3.6WB．为了保证电路中各元件安全工作，变阻器R2接入电路的阻值范围是2-10ΩC．当变阻器R2的滑片P向向左移动时，电压表的示数变小D．当变阻器R2接入电路中的阻值是8Ω时，通电1.5min电阻R1产生的热量是80J7．日光灯、电风扇、电热杯上都标有“220V 40W”字样，让他们都正常工作相同的时间，电流产生热量最多的是（）A．电风扇B．日光灯C．电热杯D．一样多8．张云家购买了一只“热得快”，使用时发明其电源线特别热，甚至能闻到橡胶焦味，因此张云决定用他学过的物理知识向消费者协会投诉，他提出的投诉应该是（）A．电源线太细B．电源线太粗C．电源线太短D．电源电压太高9．一台电动机正常工作时线圈两端的电压为380 V，线圈电阻为2Ω，线圈中电流为10 A。

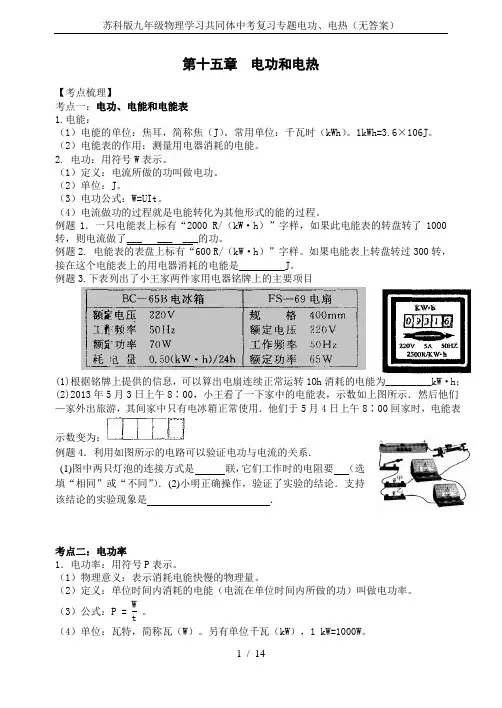

第十五章 电功和电热【考点梳理】考点一：电功、电能和电能表1.电能：（1）电能的单位：焦耳，简称焦（J ）。

常用单位：千瓦时（kWh ）。

1kWh=3.6×106J 。

（2）电能表的作用：测量用电器消耗的电能。

2. 电功：用符号W 表示。

（1）定义：电流所做的功叫做电功。

（2）单位：J 。

（3）电功公式：W=UIt 。

（4）电流做功的过程就是电能转化为其他形式的能的过程。

例题1．一只电能表上标有“2000 R/（kW ·h ）”字样，如果此电能表的转盘转了1000转，则电流做了___ ___ ___的功。

例题2. 电能表的表盘上标有“600 R/（kW ·h ）”字样。

如果电能表上转盘转过300转，接在这个电能表上的用电器消耗的电能是 J 。

例题3.下表列出了小王家两件家用电器铭牌上的主要项目(1)根据铭牌上提供的信息，可以算出电扇连续正常运转1Oh 消耗的电能为_________kW ·h ；(2)2013年5月3日上午8∶00，小王看了一下家中的电能表，示数如上图所示．然后他们—家外出旅游，其间家中只有电冰箱正常使用．他们于5月4日上午8∶00回家时，电能表示数变为：例题4．利用如图所示的电路可以验证电功与电流的关系．(1)图中两只灯泡的连接方式是 联，它们工作时的电阻要 （选填“相同”或“不同”）．(2)小明正确操作，验证了实验的结论．支持该结论的实验现象是 ．考点二：电功率1．电功率：用符号P 表示。

（1）物理意义：表示消耗电能快慢的物理量。

（2）定义：单位时间内消耗的电能（电流在单位时间内所做的功）叫做电功率。

（3）公式：P = W t。

（4）单位：瓦特，简称瓦（W ）。

另有单位千瓦（kW ），1 kW=1000W 。

（5）电功率和电流、电压的关系：P =UI 。

(6) 对于纯电阻电路：已知：I 、U ，求：R=_________ P=_________已知：R 、U ，求：I=_________ P=_________已知：I 、R ，求：U=_________ P=_________已知：P 、U ，求：I=_________ R=___________已知：P 、I ，求：U=_________ R=___________已知：P 、R ，求：I=_________ U=___________小结：对于同一电阻，已知其中两个量就可以求出余下的两个。

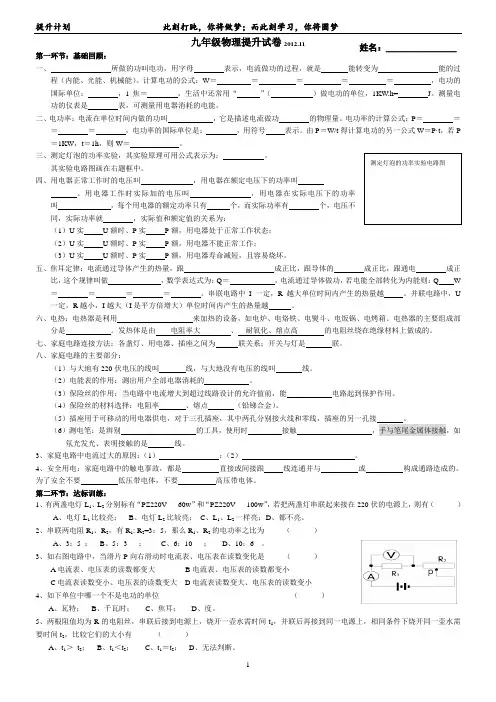

九年级物理提升试卷2012.11第一环节：基础回顾： 一、 所做的功叫电功，用字母 表示，电流做功的过程，就是 能转变为 能的过程（内能、光能、机械能）。

计算电功的公式：W ＝ ＝ ＝ ＝ ＝ ，电功的国际单位： ，1焦＝ ，生活中还常用“ ”（ ）做电功的单位，1KW.h= J 。

测量电功的仪表是 表，可测量用电器消耗的电能。

二、电功率：电流在单位时间内做的功叫 ，它是描述电流做功 的物理量。

电功率的计算公式：P ＝ ＝＝ ＝ ，电功率的国际单位是： ，用符号 表示。

由P ＝W/t 得计算电功的另一公式W ＝P·t ，若P＝1KW ，t ＝1h ，则W ＝ 。

三、测定灯泡的功率实验，其实验原理可用公式表示为： 。

其实验电路图画在右题框中。

四、用电器正常工作时的电压叫 ，用电器在额定电压下的功率叫。

用电器工作时实际加的电压叫 ，用电器在实际电压下的功率叫 ，每个用电器的额定功率只有 个，而实际功率有 个，电压不同，实际功率就 ，实际值和额定值的关系为：（1）U 实 U 额时、P 实 P 额，用电器处于正常工作状态；（2）U 实 U 额时、P 实 P 额，用电器不能正常工作；（3）U 实 U 额时、P 实 P 额，用电器寿命减短，且容易烧坏。

五、焦耳定律：电流通过导体产生的热量，跟 成正比，跟导体的 成正比，跟通电 成正比，这个规律叫做 ，数学表达式为：Q ＝ ，电流通过导体做功，若电能全部转化为内能则：Q W＝ ＝ ＝ ＝ 。

串联电路中I 一定，R 越大单位时间内产生的热量越 。

并联电路中，U一定，R 越小，I 越大（I 是平方倍增大）单位时间内产生的热量越 。

六、电热：电热器是利用 ____________ 来加热的设备，如电炉、电烙铁、电熨斗、电饭锅、电烤箱。

电热器的主要组成部分是 。

发热体是由 电阻率大 、 耐氧化、熔点高 的电阻丝绕在绝缘材料上做成的。

七、家庭电路连接方法：各盏灯、用电器、插座之间为 联关系；开关与灯是 联。

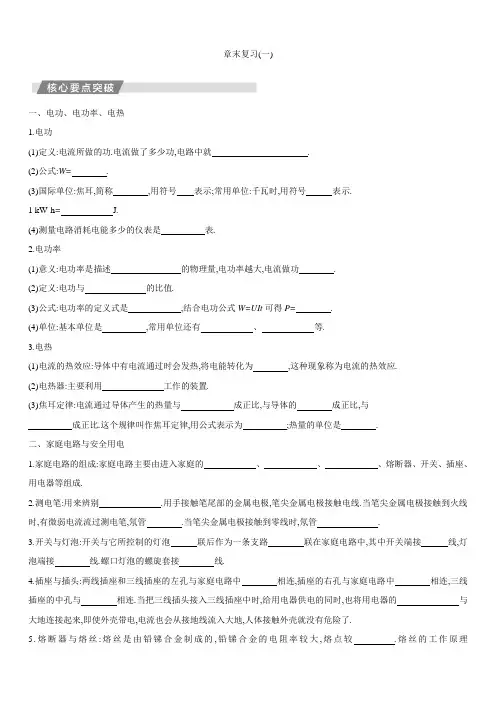

章末复习(一)一、电功、电功率、电热1.电功(1)定义:电流所做的功.电流做了多少功,电路中就.(2)公式:W=.(3)国际单位:焦耳,简称,用符号表示;常用单位:千瓦时,用符号表示.1 kW·h=J.(4)测量电路消耗电能多少的仪表是表.2.电功率(1)意义:电功率是描述的物理量,电功率越大,电流做功.(2)定义:电功与的比值.(3)公式:电功率的定义式是,结合电功公式W=UIt可得P=.(4)单位:基本单位是,常用单位还有、等.3.电热(1)电流的热效应:导体中有电流通过时会发热,将电能转化为,这种现象称为电流的热效应.(2)电热器:主要利用工作的装置.(3)焦耳定律:电流通过导体产生的热量与成正比,与导体的成正比,与成正比.这个规律叫作焦耳定律,用公式表示为;热量的单位是.二、家庭电路与安全用电1.家庭电路的组成:家庭电路主要由进入家庭的、、、熔断器、开关、插座、用电器等组成.2.测电笔:用来辨别.用手接触笔尾部的金属电极,笔尖金属电极接触电线.当笔尖金属电极接触到火线时,有微弱电流流过测电笔,氖管.当笔尖金属电极接触到零线时,氖管.3.开关与灯泡:开关与它所控制的灯泡联后作为一条支路联在家庭电路中,其中开关端接线,灯泡端接线.螺口灯泡的螺旋套接线.4.插座与插头:两线插座和三线插座的左孔与家庭电路中相连,插座的右孔与家庭电路中相连,三线插座的中孔与相连.当把三线插头接入三线插座中时,给用电器供电的同时,也将用电器的与大地连接起来,即使外壳带电,电流也会从接地线流入大地,人体接触外壳就没有危险了.5.熔断器与熔丝:熔丝是由铅锑合金制成的,铅锑合金的电阻率较大,熔点较.熔丝的工作原理是.选择熔丝的依据是保证熔丝的额定电流家庭电路最大的正常工作电流.6.家庭电路中电流过大的原因是和.7.触电:指一定强度的电流通过人体所引起的伤害事故.低压触电可分为和;高压触电分为高压电弧触电和跨步电压触电.8.安全用电原则:不接触,不靠近.一、三个关系电功与电功率W=Pt,电功的多少与电功率、通电时间两个因素有关P=,不能仅凭电功率的大小推断电功的多少或通电时间长短,也不能仅凭电功多少或通电时间长短推断电功率的大小额定功率与实际功率当U实<U额时,P实P额;当U实=U额时,P实P额;当U实>U额时,P实P额当用电器的电阻R一定时,=2电功与电热纯电阻电路:电热等于电功,Q=W=Pt.如电热器非纯电阻电路:电热小于电功,Q<W.如二、八个常用公式物理量公式电功W=UIt;W=Pt电热Q=I2Rt;纯电阻电路有Q=W=Pt电功率P=;P=UI;纯电阻电路有P=、P=I2R 三、电功的测量——电能表读数示数窗口中,最后一位数字为小数位;读数的单位为参数某电能表的技术参数中,“220 V”表示电能表适用的为220 V,“10 A”表示为10 A,“(40) A”表示电能表能满足测量准确要求,且能长期正常运行的为40 A,“600 r/(kW·h)”表示电路中每消耗1 kW·h电能,电能表的转盘可直接测量;可和配合,根据公式P=测量间接测量家用电器的命题点1电能表图F-1-1电能表是测量的仪表,如图F-1-1所示为小明家的电能表,此时电能表的示数为k W·h,小明家的家庭电路同时工作的用电器总功率不得超过W.小明在某时段观察到该电能表指示灯匀速闪烁,且用他爸爸的手机计时,测得闪烁320次,用时100 s,则该段时间内小明家用电器消耗的电能为kW·h,合J,家用电器总功率为W.命题点2节能灯图F-1-2产品型号×××额定电压220 V额定功率11 W图F-1-2是LED节能灯,LED灯与普通白炽灯相比具有低能耗、高亮度的优点.上表为一种LED灯的相关数据,则这种LED灯正常工作时的电流是A,它正常工作100 h消耗的电能是kW·h.与白炽灯相比,在达到相同亮度的条件下,假设这种LED灯可以节约89%的电能,则这种LED灯与功率为W的白炽灯亮度相当.通过计算可知,灯泡亮度除了与灯泡的实际功率有关外,还与有关.命题点3调温电路图F-1-3如图F-1-3所示是某型号的电饭锅的简化电路图,温控开关S可根据需求切换高温烧煮和焖饭、保温两种状态,R0、R都是发热电阻,开关S置于挡时,电饭锅进入焖饭、保温状态.实验一测量小灯泡的功率(1)实验目的:测量一只额定电压为3.0 V小灯泡的额定功率和其在不同电压下的功率.(2)实验原理:P=.(3)实验器材:电源、开关、导线、电流表、电压表、、小灯泡(额定电压3.0 V).(4)实验电路图:如图F-1-4所示.图F-1-4(5)实验步骤①按电路图连接实物电路.②闭合开关,移动变阻器的滑片使小灯泡两端的电压分别为额定电压、低于额定电压、略高于额定电压,记录电压值、,同时观察.③分析实验数据,结合灯泡亮度情况得出实验结论.(6)实验结论:当U实>U额时,P实P额;当U实=U额时,P实P额;当U实<U额时,P实P额.(均选填“>”“=”或“<”)(7)交流与评估:灯泡的亮度取决于它的.额定功率大的灯泡实际功率大,亮度(后两空均选填“一定”或“不一定”)更亮.实验二探究影响电流热效应的因素(1)实验器材:电源、导线、开关、滑动变阻器、电流表、阻值不等的电阻丝两个(R甲<R乙)、完全相同的圆底烧瓶和各两个、煤油、秒表、天平.(2)实验方法:控制变量法和转换法.(3)实验过程:按如图F-1-5所示的实物图连接电路.图F-1-5探究一:保持I、t一定,探究Q与R的关系闭合开关,适当调节滑动变阻器,通电一段时间,观察甲瓶和乙瓶中煤油温度的变化.实验现象是乙瓶中煤油温度变化更大.探究二:保持R、t一定,探究Q与I的关系闭合开关,调节滑动变阻器的滑片,改变电路中的电流,观察在相等时间内,不同电流下,甲瓶或乙瓶中煤油的温度变化.发现电流越大时,同一瓶中煤油温度变化越大.探究三:保持I、R一定,探究Q与t的关系闭合开关,保持通过电阻丝的电流不变,延长通电时间,观察甲瓶或乙瓶中煤油温度变化.实验现象是通电时间越长,同一瓶中煤油温度变化越大.(4)实验思考:本实验中是通过来比较电流热效应大小的,这是法的思想.(5)实验结论:电流通过导体时产生的热量与通过导体电流的大小、导体电阻的大小和通电的时间都有关;通过导体的电流、导体的电阻、通电的时间,电流通过导体时产生的热量越多.(6)交流与评估:本实验中,要控制两个烧瓶中的液体种类,液体的相同,且所选液体的比热容要较,这样实验现象将更加明显.▶类型一电功、电热和电功率1.[2020·泸州]小聪家的电能表如图F-1-6所示,由此可知,小聪家允许接入电路的最大功率为kW.小聪家有一个规格为“220 V1000 W”的用电器,可能是(选填“台灯”“电饭锅”或“电视机”).当电路中只有这一个用电器接入时,其正常工作10 min,电能表的转盘转了圈.图F-1-62.[2020·苏州]在如图F-1-7甲所示的电路中,电源电压保持不变,R1为定值电阻,闭合开关S,将滑动变阻器R2的滑片P 从最左端移到最右端,两电压表示数随电流表示数变化的完整图线如图乙所示.则下列说法中正确的是()图F-1-7A.电压表V1对应的是图线②B.电压满足U c=U a+U a'C.R2的最大阻值小于R1的阻值D.电路的最大总功率为2U b I b3.[2020·泰州]如图F-1-8甲所示电路,电源电压恒为6 V,滑动变阻器R的规格为“25 Ω 1 A”,电流表量程选择“0~0.6 A”,电压表量程选择“0~3 V”,小灯泡上标有“4.5 V0.3 A”字样,其I-U图像如图乙所示,闭合开关S,为保证电路安全,在移动滑片P的过程中,下列选项中正确的是()图F-1-8A.电路的最大功率是3.6 WB.小灯泡的最小功率是0.75 WC.电流表的最小示数是0.15 AD.电流表的最大示数是0. 4 A4.[2020·淮安]如图F-1-9所示为某养生壶的电路原理图,其中R1和R2都是发热电阻.该壶有“加热”和“保温”两种工作状态.该壶铭牌上提供的部分信息如下表所示:图F-1-9(1)该壶允许装入水的最大质量是多少千克?(ρ水=1.0×103 kg/m3)(2)S1、S2闭合后,该壶在额定电压下工作时的发热功率是多少瓦?结合表格数据判断此时电路处于哪一种工作状态?(3)R2的阻值是多少欧?(4)用该壶加热2 L的水,温度由50 ℃升高到100 ℃,水需要吸收多少焦热量?该壶消耗电能的80%被水吸收,该过程需要消耗多少焦电能?[c水=4.2×103 J/(kg·℃)]养生壶容量 2 L额定电压220 V保温功率200 W加热功率R1阻值44 Ω▶类型二电功率的测量、电热实验5.[2020·北京]某同学想探究电流通过导体产生的热量与电流、电阻、通电时间是否有关.他连接了如图F-1-10所示的电路进行实验,其中两个完全相同的烧瓶内分别装有质量和初温都相同的煤油,以及阻值为R1和R2的电阻丝(R1<R2).图F-1-10(1)该实验探究的问题是电流通过导体产生的热量与是否有关.(2)该实验中,电流通过导体产生热量的多少用来反映.6.[2020·铁岭]为测量额定电流为0.5 A的小灯泡L1的额定功率,小霞选用了一只电压表,一个标有“6 V 3 W”字样的小灯泡L2,设计了如图F-1-11甲所示的实验电路,其中电源电压恒为12 V,请完成下面的实验步骤:图F-1-11(1)如图甲所示,图中a、b处虚线框内,分别为电压表或开关S2,则在a框内应是.(2)正确选择元件并连接电路后,闭合开关S、S1,断开开关S2,调节滑动变阻器滑片,使电压表示数为V,此时小灯泡L1正常发光.(3)再闭合开关S、S2,断开S1,保持滑动变阻器滑片的位置不变,读出电压表示数如图乙所示,为V.(4)则小灯泡L1的额定功率为W.▶类型三家庭电路与安全用电7.[2020·宁夏改编]关于家庭安全用电,下列说法中正确的是()A.空气开关“跳闸”的原因,一定是发生了短路B.空气开关“跳闸”后,可立即合上C.使用测电笔辨别零线和火线时,手不能接触笔尾金属体D.发现有人触电时,应立即切断电源8.[2020·湖州]小明家里的一盏电灯不能发光了,换上新的电灯,还是不能发光.于是小明拿来测电笔,闭合开关后,分别在图F-1-12中a、b、c、d四个位置进行测量,测电笔均能发光.则电路故障是()图F-1-12A.a点与火线之间断路B.a点与b点之间断路C.c点与d点之间断路D.d点与零线之间断路9.[2020·广东]如图F-1-13所示,将电灯、开关和插座接入家庭电路中,接线正确的是()图F-1-13答案详解详析【核心要点突破】一、1.(1)消耗了多少电能(2)UIt(3)焦J kW·h3.6×106(4)电能2.(1)电流做功快慢越快(2)做功时间(3)P=UI(4)瓦特(W)千瓦(kW)毫瓦(mW)3.(1)内能(2)电流热效应(3)电流的平方电阻通电的时间Q=I2Rt焦(J)二、1.进户线(电源线)电能表总开关2.火线和零线发光不发光3.串并火零零4.零线火线地线金属外壳5.低电流的热效应等于或稍大于6.短路超负荷运行7.单线触电双线触电8.低压带电体高压带电体【教材知识纵横】一、<=>电动机三、kW·h额定电压基本电流最大电流值转动600圈电路消耗的电能秒表电功率【教材图片解读】命题点1电路消耗电能多少6286.288000.13.6×1053600命题点20.051.1100电能转化为光能的效率命题点3 2【重点实验再现】实验一(2)UI(3)滑动变阻器(5)②电流值小灯泡的亮度(6)>=<(7)实际功率不一定不一定实验二(1)温度计(4)煤油的温度变化大小转换(5)越大越大越长(6)相同质量和初温小【中考真题链接】1.11电饭锅5002.B3.B4.(1)由表格数据可知,该壶允许装入水的最大体积:V=2 L=2 dm3=2×10-3m3,该壶允许装入水的最大质量:m=ρ水V=1.0×103 kg/m3×2×10-3 m3=2 kg.(2)由电路图可知,S1、S2闭合后,电路为R1的简单电路,由表格数据可知,R1=44 Ω,该壶在额定电压下工作时的发热功率:P1===1100 W,由1100 W>200 W可知,电路处于加热状态.(3)由电路图可知,当S1闭合、S2断开时,R1与R2串联,养生壶处于保温状态,此时电路中的总电阻:R===242 Ω,因串联电路中总电阻等于各分电阻之和,所以,R2的阻值:R2=R-R1=242 Ω-44 Ω=198 Ω.(4)用该壶加热2 L的水,温度由50 ℃升高到100 ℃,水需要吸收的热量:Q吸=c水m(t-t0)=4.2×103 J/(kg·℃)×2 kg×(100 ℃-50 ℃)=4.2×105 J,由η=×100%可得,该过程需要消耗的电能:W===5.25×105 J.5.(1)电阻(2)温度计示数的变化量6.(1)电压表(2)6(3)4(4)27.D8.D9.D。

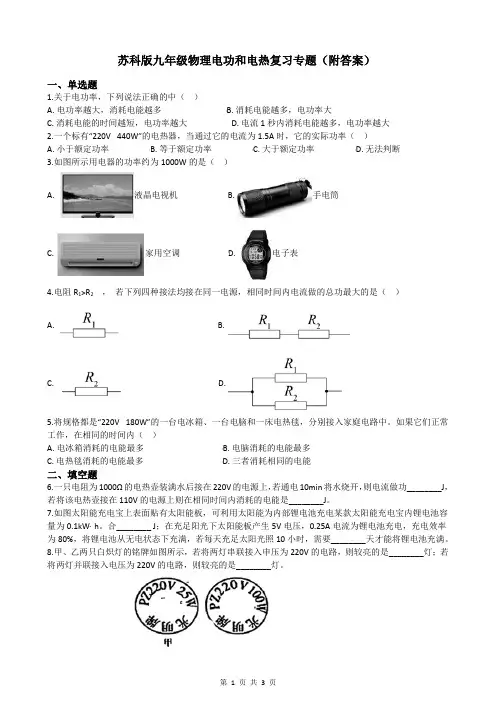

苏科版九年级物理电功和电热复习专题（附答案）一、单选题1.关于电功率，下列说法正确的中（）A. 电功率越大，消耗电能越多B. 消耗电能越多，电功率大C. 消耗电能的时间越短，电功率越大D. 电流1秒内消耗电能越多，电功率越大2.一个标有“220V440W”的电热器，当通过它的电流为1.5A时，它的实际功率（）A. 小于额定功率B. 等于额定功率C. 大于额定功率D. 无法判断3.如图所示用电器的功率约为1000W的是（）A. 液晶电视机B. 手电筒C. 家用空调D. 电子表4.电阻R1>R2，若下列四种接法均接在同一电源，相同时间内电流做的总功最大的是（）A. B.C. D.5.将规格都是“220V180W”的一台电冰箱、一台电脑和一床电热毯，分别接入家庭电路中。

如果它们正常工作，在相同的时间内（）A. 电冰箱消耗的电能最多B. 电脑消耗的电能最多C. 电热毯消耗的电能最多D. 三者消耗相同的电能二、填空题6.一只电阻为1000Ω的电热壶装满水后接在220V的电源上，若通电10min将水烧开，则电流做功________J，若将该电热壶接在110V的电源上则在相同时间内消耗的电能是________J。

7.如图太阳能充电宝上表面贴有太阳能板，可利用太阳能为内部锂电池充电某款太阳能充电宝内锂电池容量为0.1kW⋅h。

合________ J；在充足阳光下太阳能板产生5V电压，0.25A电流为锂电池充电，充电效率为80%，将锂电池从无电状态下充满，若每天充足太阳光照10小时，需要________天才能将锂电池充满。

8.甲、乙两只白炽灯的铭牌如图所示，若将两灯串联接入申压为220V的电路，则较亮的是________灯；若将两灯并联接入电压为220V的电路，则较亮的是________灯。

三、实验探究题（共2题；共15分）9.如图甲、乙是“探究电流通过导体产生热量的多少跟什么因素有关”的实验装置，两个透明容器中密封着等量的空气。

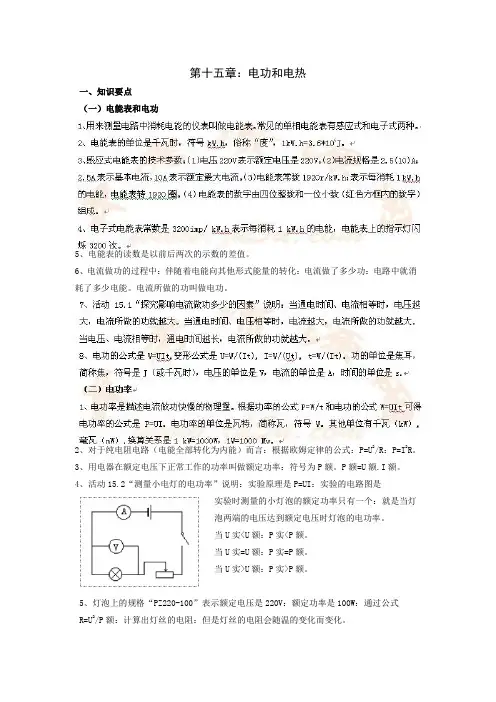

第十五章：电功和电热一、知识要点（一）电能表和电功5、电能表的读数是以前后两次的示数的差值。

6、电流做功的过程中：伴随着电能向其他形式能量的转化：电流做了多少功：电路中就消耗了多少电能。

电流所做的功叫做电功。

2、对于纯电阻电路（电能全部转化为内能）而言：根据欧姆定律的公式：P=U2/R：P=I2R。

3、用电器在额定电压下正常工作的功率叫做额定功率：符号为P额。

P额=U额.I额。

4、活动15.2“测量小电灯的电功率”说明：实验原理是P=UI：实验的电路图是实验时测量的小灯泡的额定功率只有一个：就是当灯泡两端的电压达到额定电压时灯泡的电功率。

当U实<U额：P实<P额。

当U实=U额：P实=P额。

当U实>U额：P实>P额。

5、灯泡上的规格“PZ220-100”表示额定电压是220V：额定功率是100W：通过公式R=U2/P额：计算出灯丝的电阻：但是灯丝的电阻会随温的变化而变化。

（三）电热器电流的热效应（四）家庭电路与安全用电1、家庭电路是由进户线、电能表、总开关、熔断器、开关、插座、用电器组成：其中电能表是记录家庭消耗电能的仪器：总开关是控制家庭总电流的：熔断器是当电路中电流过大时自动切断短路。

2、家庭电路的火线和零线之间的电压是220V：在正常情况下：零线与大地之间的电压为零：火线与大地之间的电压是220V。

3、活动15 .4“观察三线插头与三线插座”说明：为了安全：三线插座的接线原则是“左零右火中接地”。

4、活动15.5“练习使用测电笔”说明：测电笔是用来辨别火线和零线的：使用时要将手接触笔尾的金属部分：测火线时：氖管发光：测零线时：氖管不发光。

5、安全用电主要包括设备安全和人身安全。

6、活动15.6“探究熔丝熔断的原因”说明：熔丝是用电阻率比较大、熔点较低的铅锑合金材料制成的。

导致熔丝熔断的原因有一是电路发生短路故障：二是用电器总功率过大：归纳起来就是电路中的电流过大。

线路连接处接触不良也会引起火灾。

苏科版九年级物理《第15章电功与电热》本章复习一、选择题1.安装在小高家中的电能表如下图，以下说法正确的选项是〔〕2.如下图的用电器中，消耗相同的电能转化为内能最多的〔〕A.电熨斗B.台式电风扇C.LED台灯D.笔记本电脑3. 两盏电灯并联接在同一电源上。

甲灯的电阻为500Ω，乙灯的电阻为1200Ω．在相同的时间内〔〕C.甲、乙两灯消耗的电能一样多4. 分别标有“110V100W〞和“220V40W〞的甲、乙两灯都正常发光，相同时间内消耗电能的关系正确的选项是〔〕A.＞B.＜C.=5. 一个直流电动机正常工作电压是3V，线圈内阻是0.1Ω，测得其正常工作时的电流为0.2A，该电动机正常工作1min消耗的电能是〔〕6. 以下关于电功和电功率的说法正确的选项是〔〕A.电流做功越多，电功率越大B.电功率越大，电流做功越快C.电流做功时间越短，电功率越大7. 以下四种常见用电设备的电功率大小描述正确的选项是〔〕8.如下图的实验，以下说法中错误的选项是〔〕9. 电流的热效应在科研、生产、生活中被广泛应用，有时会给人们带来危害，以下情况中不属于防止电热危害的是〔 〕10. 将电热毯内断了的电热丝的两个断头接上，再将该电热毯接入电路中，电热丝的接头处很容易烧焦，其原因是〔 〕11. 如下图电路，电源电压4.5V 保持不变，灯L 标有“2.5V 1.25W〞字样，电流表的量程为0～0.6A ，电压表的量程标有“0～3V 〞，滑动变阻器的最大阻值是20Ω．当开关S 闭合后，移动滑动变阻器的滑片P ，假设灯丝电阻不随温度变化而变化，在保证电路平安的情况下，那么以下说法正确的选项是〔 〕12. 某家庭电路的局部情况如下图，以下说法正确的选项是〔 〕二、填空题，这个月底的示数如下图，可知他家本月用电是_____kW•h，本月表盘的转盘转了_____圈。

14. 充电宝也叫移动电源，又叫做外置电池，它的作用就是随时随地给 或数码产品提供充电功能。
