路基断面的形式：
路堤（embankment）:是指路基顶面高于原地面的填方路基，其在原地面上填筑土或石。路堑（cutting）:通过开挖原地面做成的路基.路堑按通过的地层一般分为土质路堑和石质路堑。
7
8
路基横断面： 9
路基
1 1.1 路基特点 2 1.2 路基的基本要求 3 1.3 路基施工的质量要求及控制要点 4 1.4 路基工程质量检查评定 5 1.5 路基工程的通病防治
11
1.2路基的基本要求
路基的基本要求
断面尺寸符面尺寸应符合设计标准外，还应满足下列基本要求： 1.具有足够的整体稳定性路基是直接在地面上填筑或挖去一部分地面建成的。路基建成后，改变了原地面的天然平衡状态。在工程地质不良的地区，修建路基可能加剧原地面的不平衡状态；开挖路堑使两侧边坡土体失去支承力，可能导致边坡坍塌或滑坡；天然坡面特别是陡坡上的路堤，可能因自重而下滑。对于上述种种情况，都必须因地制宜地采取一定措施来保证路基的整体稳定性。
14
1.3路基施工的质量要求及控制要点
从工程性质和结构特点来说，路基是一种由土石修筑而成的土工建筑物。它的结构形式虽然简单，但由于是设在地面之上，暴露于大气中，受地形、地质、水文和气候等自然因素的影响极大，如果设计、施工不当，容易产生各种经常性的病害，导致路面遭到破坏，影响交通和行车安全，或耗费大量投资进行修复。同时，城市道路的路基施工存在很多不利影响，如：地面拆迁多、地下管线多、配套工程多、施工干扰多等，此外还存在场地布置难、临时排水难、用土处置难、土基压实难等不利因素，路基的隐蔽工程较多。
公路工程施工技术培训
0
标题添加
点击此处输入相关文本内容
标题添加

路面施工技术ppt课件(完整版)

任务一认知公路路面结构组成
理论知识准备一、概述 1.路面是一种由多层次结构层组成的复合结构物，是在路基顶面的行车部分用各种混合料铺筑而成的层状结构物。 2.路面工程——是指有关路面设计、施工、养护、检测、维修、加固及与路面相关的科学研究和工程技术的总称。 3.路面工程施工的特点: 施工生产的流动性和地区性；施工周期短、占用流动资金多；露天作业;工程的单一性；施工生产组织的紧凑性

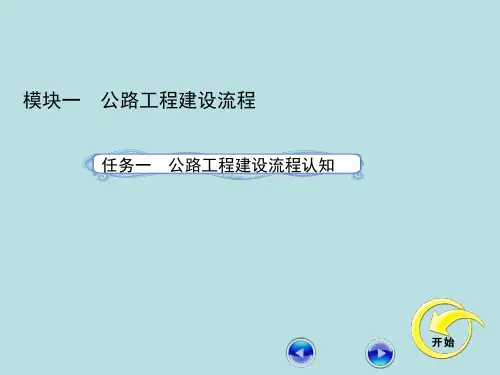

任务一公路工程建设流程认知
（4）施工阶段技术管理。 ①技术交底：工程实施前必须进行技术交底，交底记录作施工管理原始资料。 ②机械、安全交底。 ③试验路段铺筑以及总结报告。 ④开工报告。 ⑤根据施工方案施工，按照工艺图实施。 ⑥编制质保资料。
任务一公路工程建设流程认知
八、交竣工验收阶段（1）完工后建设单位向质监部门申请交工验收前质量检测。（2）质监部门组织对工程质量进行检测。（3）质量合格后，建设单位组织交工验收。（4）交竣工阶段技术管理。
任务一认知公路路面结构组成
任务一认知公路路面结构组成
2.面层面层是直接同行车和大气相接触的层次。承受行车荷载较大的竖向力、水平力和冲击力的作用，同时又受到降水的侵蚀作用和温度变化的影响。 3.连结层
连结层是为了加强面层与基层之间的联结和提高面层抵抗疲劳能力而设置的，也是面层的一部分。多用于交通繁重的道路，有时为了防止或减少面层受下层裂缝反映的影响，也采用连结层。
任务一公路工程建设同，施工单位进场进行开工准备。 ①组织准备：组建施工组织结构，建立生产劳动组织。 ②物质准备：首先保证“三通一平”工作，即通水、通电、通车、平整场地。 ③标准化工地建设。
任务一公路工程建设流程认知
（2）建设单位按项目隶属关系向行业主管部门所属质量监督单位申请监督。（3）建设单位按项目隶属关系向行业主管部门申请开工许可。（4）开工准备阶段技术管理

农村公路设计施工讲座ppt课件

三、建设中存在或面临的问题
○资金
○技术 ○技术标准
○施工工艺、质量与控制
○工程建设管理 ○养护管理
四、农村公路建设
1.农村公路及建设的特点
○投资少 ○交通组成复杂
○施工机械和施工技术水平参差不齐，质量控制难度大
○材料离散性大
2.道路基本体系和划分
农村公路路线高速公路一级公路公路路基二级公路三级公路道路四级公路快速路城市道路主干路次干路附属支路设施路面面基垫层层层养护维修排水设施管理设施安全设施服务设施管理施工横断面设计平面纵断面规划
○依法征地拆迁，不随意降低补偿标准； ○因地制宜，选择合理线形和技术标准，不随意征用农民宅基地和耕地； ○尽可能利用已有土源和料场，不乱采乱挖。
○坚持规划主导，加强农村公路建设规划与社会主义新农村建设总体规划的衔接和协调，使农村公路建设规划成为社会主义新农村建设总体规划的有机组成部分。 ○已经制定了农村公路建设发展总体规划的省份，要进一步丰富和完善，做到与社会主义新农村建设总体规划相衔接和协调。 ○要按照社会主义新农村建设总体规划，结合当地小城镇和山水林田发展规划，确定农村公路建设规划的目标和重点。 ○制定和完善农村公路建设总体规划要有前瞻性，为未来发展留有空间，与乡、镇、村 “接口”留有余地，避免以后农村公路建设“走弯路”、重复建设和分散投入。 ○建立和完善农村公路管理养护体制，制定《农村公路养护管理办法》； ○加强农村公路建设管理人员培训和技术指导，提高工程质量； ○“十一五”期间，交通部将组织实施农村公路“五年千亿元建设工程”，在五年内投入一千亿元修建农村公路，至2010年，基本实现所有乡镇和具备条件的建制村通沥青路（水泥路），为建设社会主义新农村奠定交通基础。

公路工程施工技术第三章ppt课件

为了规范事业单位聘用关系，建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度，保障用人单位和职工的合法权益

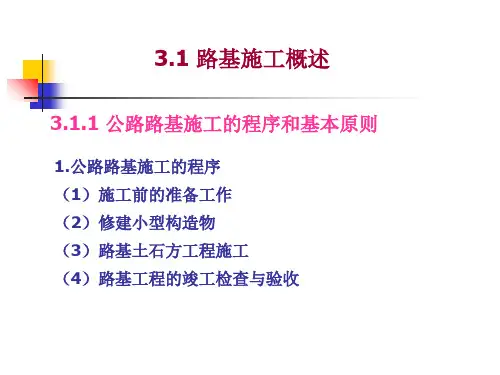

3.1 路基施工概述
2.公路路基施工的基本原则（1）路基应具有一定的稳定性和耐久性，应能承受行车荷载的反复作用和抗御各种自然因素的长期影响。
（2）路基工程应推行机械化施工，只有在条件极其困难的三、四级公路中方可采用人工施工法。
（3）推土机的适用范围推土机一般适用于季节性较强、工程量集中、施工条件
较差的施工环境，特别适于50～100m的短距离作业。在公路工程施工中主要用于填筑路基、开挖路堑、平整场地、管道和沟渠回填以及其它辅助作业。此外，推土机在公路施工准备阶段可以用以推集乱石和清除树根，在辅助作业中还可以为铲运机和挖装机械进行松土、助铲、牵引等。
层、爆破石渣的铲挖与推运，以及松散粒料的移运等工作。
为了规范事业单位聘用关系，建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度，保障用人单位和职工的合法权益
3.2 路基施工主要机械简介
（1）推土机的分类按行走装置的形式分为履带式和轮胎式两种；按发动机功率的大小分为小型、中型和大型三种。
3.2 路基施工主要机械简介
跨铲铲土法
为了规范事业单位聘用关系，建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度，保障用人单位和职工的合法权益
3.2 路基施工主要机械简介
2）运土作业推土机运土作业主要有深槽式、并进式、分段式等
几种方法。深槽式
为了规范事业单位聘用关系，建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度，保障用人单位和职工的合法权益

公路施工技术讲座ppt(92张)

公路施工技术讲座 (ppt92 页)
3、垫层： 1）路基土质较差，水温状况不良时候宜设置垫层。 2）作用：起排水（砂垫层）、隔水、防冻、防污
或扩散荷载应力（软基）等作用。 3）材料：水稳性和隔热性要好。
松散材料：砂、砾石、炉渣、片石（透水性垫层）。整体性材料：石灰土、炉渣石灰土。
公路施工技术讲座 (ppt92 页)
公路施工技术讲座 (ppt92 页)
2 路基施工技术：
路基是支撑路面结构物
实践证明，道路的损坏80%~90%是由于路基的变形所引起的，而路基强度的大小是影响路基变形的主要因素。所以，对路基进行高标准的压实，是保证路基、路面应用强度和稳定性的一项，是最经济的技术措施。压实使路基具有足够的密实度，这对于公路路基、路面具有十分重要的意义。压实可以充分发挥路基土强度，可以减少路基、路面在行车荷载作用下产生的永久变形，还可以增加路基土不透水性，抗冻性和强度稳定性。
公路施工技术讲座 (ppt92 页)
公路施工技术讲座 (ppt92 页)
施工要点：
公路施工技术讲座 (ppt92 页)
公路施工技术讲座 (ppt92 页)
1.材料
从物质上保证路基的密实
路
基
2.填筑与碾压方法
密实
在技术手段上保证路基的密实
几个
3.压实度
方
公路施工技术讲座 (ppt92 页)
（一）路基的断面形式常用横断面图案表示：路堤、路堑、半填半挖和
零填零挖四种。
矮路堤
公路施工技术讲座 (ppt92 页)
一般路堤
公路施工技术讲座 (ppt92 页)

《路基施工技术培训》PPT课件

坡；（6）基床厚度表层 0.6m，底层 1.9m。
3
基面宽度
▪直线地段单线路基面宽度（m）
轨道类型
Ⅰ级重型
土质
路堤
路堑
7.8
7Hale Waihona Puke 7硬质岩石路堑 7.7区间曲线地段的路基面宽度，在曲线外侧按下表数值加宽，加宽值在缓和曲线范围内线性递减。
曲线半径
800≤R ≤1200 1200≤R ≤1600 1600≤R ≤5000 5000≤R
培训ppt27基床以下路堤外形尺寸允许偏差检验数量及检验方法序号序号项目项目允允许许偏偏差差检验数量检验数量检验方法检验方法11中线至路肩边中线至路肩边缘距离缘距离50mm50mm沿线路纵向每沿线路纵向每100m100m抽样检验抽样检验55点点22宽度宽度不小于设计值不小于设计值沿线路纵向每沿线路纵向每100m100m抽样检验抽样检验33点点0505沿线路纵向每沿线路纵向每100m100m抽样检验抽样检验55个断面个断面坡度尺量坡度尺量44平整度平整度不大于不大于15mm15mm沿线路纵向每沿线路纵向每100m100m抽样检验抽样检验1010点点25m25m长直尺量长直尺量培训ppt28基床底层路堤外形尺寸允许偏差检验数量及检验方法序号序号项目项目允允许许偏偏差差检验数量检验数量检验方法检验方法11中线至路肩中线至路肩边缘距离边缘距离50mm50mm0沿线路纵向每沿线路纵向每100m100m抽样检验抽样检验55点点22宽度宽度不小于设计值不小于设计值沿线路纵向每沿线路纵向每100m100m抽样检验抽样检验33点点0505沿线路纵向每沿线路纵向每100m100m抽样检验抽样检验22个断面个断面坡度尺量坡度尺量44平整度平整度不大于不大于15mm15mm沿线路纵向每沿线路纵向每100m100m抽样检验抽样检验1010点点25m25m长直尺量长直尺量55厚度厚度30mm30mm沿线路纵向每沿线路纵向每100m100m抽样检验抽样检验33点点水准仪测水准仪测培训ppt29五路堤施工控制要点1开工前先进行施工测量准确确定线路中边桩的位置和高程

最新精品公路路基施工技术讲解精品ppt课件ppt课件

（一）一般路基施工方法、技术
1.2 路基填料的选择与填筑方式 (2)路堤填筑方式 7)不同土质混合填筑路堤时，以透水性较小的土填筑于路堤下层时，应做成4％的双向横坡；如用于填筑上层时，除干旱地区外，不应覆盖在由透水性较好的土所填筑的路堤边坡上。 8)不同性质的土应分别填筑，不得混填。每种填料层累计总厚不宜小于0.5m。 9)凡不因潮湿或冻融影响而变更其体积的优良土应填在上层，强度较小的土应填在下层。 10)河滩路堤填土，应连同护道在内，一并分层填筑。可能受水浸淹部分的填料，应选用水稳性好的土料。
准备阶段
施工阶段
修整路基
（一）一般路基施工方法、技术
1. 路堤填筑 1.1 原地基处理的原则和要求 1.2 路基填料的选择与填筑方式 1.3 填土路堤施工方法 1.4 填石路堤的施工方 1.5 土石路堤施工要领 1.6 改良土路堤施工方法
（一）一般路基施工方法、技术
2. 路堑开挖 2.1 土方开挖 2.2 石方开挖 3. 路基雨期施工技术 4. 路基冬期施工技术 5. 路基排水
2)路堤的压实 3)当路堤原地基横坡陡于1：5时或者纵坡陡于12%时，原地基应挖成台阶，台阶宽度不小于2m，并予以夯实。
羊足碾
光面碾
（一）一般路基施工方法、技术
1.2 路基填料的选择与填筑方式 (1)路基填料的选择 1)路堤填料，不得使用淤泥、沼泽土、冻土、有机土、含草皮土、生活垃圾、树根和含有腐朽物质的土。有盐渍土、黄土、膨胀土填筑路堤时，应遵照有关的规定。 2)液限大于50、塑性指数大于26的土，以及含水量超过规定的土，不得直接作为路堤填料。需要应用时，必须采取满足设计要求的技术措施，经检查合格后方可使用。
原地面纵坡大于12％地段开挖台阶

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

加水量计算：当含水量不足时，应该加水，加水量用以下公式计算：
土样在最佳含水量时被压实，浸水饱和后基本上不再产生附加压缩。在填土施工中，压实度指标无法反映对路基水稳定性更有利的含水量，对细粒成分含量多的土质应采用孔隙率法控制更趋合理
（三）压实度检验标准与保证：压实度定义：压实度测定：灌砂法（标准方法）、环刀法压实度要求：
压实与含水量：
实验测得不同土质的达到最大压实度的最佳含水量。细粒土、砂类土和砾石土不论采用何种压实机械,
均应在该种土的最佳含水量±2%以内压实。当土的实际含水量不位于上述范围内时,应均匀加水或将土摊开、晾干,使达到上述要求后方可进行压实
3)材料：水泥混凝土、沥青混凝土、沥青碎石混合料。
2、基层： 1）特点：主要起承重作用（承受由面层传递来
的车辆荷载垂直力，并把它扩散到垫层和土基中）。
2）要求：足够的强度、刚度 3）结构：有时需要设两层：上基层，底基层。 4）材料：各种结合料（石灰、水泥、沥青）。强基薄面
3、垫层： 1）路基土质较差，水温状况不良时候宜设置垫层。 2）作用：起排水（砂垫层）、隔水、防冻、防污
稳，该工艺具有施工速度快、节省资金等特点，同时还有着重要的环境保护意义，是目前世界上解决水泥混凝土路面反射裂缝最彻底的方法之一。
砼砸裂减反射
1、面层：
1) 特点：直接承受行车荷载作用大气降水和温度变化。
要求：足够的结构强度、温度稳定性、耐磨、抗滑、平整和不透水。
2)结构：面层由一层或数层组成，顶面可加铺磨耗层，底面可增设联结层。
施工要点：
1.材料
从物质上保证路基的密实
路
基
2.填筑与碾压方法
密实
在技术手段上保证路基的密实
几个
3.压实度
方
在指标上检验施工效果
面
4.回弹模量
确定路基是否需要换填或其它地基处理
（一）路基填筑材料：
1）填料选择原则强度高，水稳定性好，压缩性小、易于压实、来源广、运距短 2）道路常用填料石质土、砂土、砂性土、粉性土、粘性土
全路堑
零
半
填
填
零
半
挖
挖
（二）路面的结构
常用路面自上而下有：面层、联结层、基层、垫层四层。
联结层在一般的道路中可以不设置，但在特定的情况是可考虑设置的，联结层(反射裂纹，旧路改建，砼上用沥)，垫层有加强土基承载和减小沉降。
抗疲劳联结层
处理反射裂缝主要是使用专用机械对原有水泥路面进行砸裂压
碾压机：
冲击式压路机：
羊角碾：
碾压机选择：
1）如光面压路机和轮胎压路机适合于压实各种土；
2）对于砂和砂砾土，轻型光面压路机及25吨振动压路机都可以达到较高的压实度，
3）对于粘性土需要重型的光面压路机、振动压路机，采用轮胎压路机则更合适；
4）羊脚碾不适宜碾压砂，但对其它土都能得到较高压实度。
或扩散荷载应力（软基）等作用。 3）材料：水稳性和隔热性要好。
松散材料：砂、砾石、炉渣、片石（透水性垫层）。整体性材料：石灰土、炉渣石灰土。
2 路基施工技术：
路基是支撑路面结构物
实践证明，道路的损坏80%~90%是由于路基的变形所引起的，而路基强度的大小是影响路基变形的主要因素。所以，对路基进行高标准的压实，是保证路基、路面应用强度和稳定性的一项，是最经济的技术措施。压实使路基具有足够的密实度，这对于公路路基、路面具有十分重要的意义。压实可以充分发挥路基土强度，可以减少路基、路面在行车荷载作用下产生的永久变形，还可以增加路基土不透水性，抗冻性和强度稳定性。
10 10
5）填料改性不满足要求的填料必采取技术措施进行处理，
改性方法：砂土+粘性土；粉性土+水泥；粉性土+石灰+水泥；粘性土+石灰；粘性土+粉煤灰+颗粒料
（二）路基填筑方式：
就地取材
平地机整平
路基填筑
平地机整平
分层分阶填筑
路基碾压方法：
先轻后重、先静后振、先两侧后中间
1）“先轻”的目的是保证填土层的稳定，便于平地机的操作和重型压路机的碾压。
2） “先两侧”的目的是为了保证路基全宽范围内的碾压，如不加强对路基两侧边部的碾压，路基的整体压实度是不可能达到技术标准的，这对整个工程就埋下了严重的质量隐患。
3）当路有超高时，应由内向外碾压 4）次数一定达到规范要求次数，直到达到压实标准（填筑厚度不要太大） 5）重复压1/3轮距。
60
40
30
车道数
2
2
2
2
路基宽度一般值 12.0
10.0
8.5
7.5
（m）变化值 10.0
8.5
20
2或1
6.5
4.5
城市道路按等级分为：城市快速路、主干路、次干路、支路或其它小路。
（一）路基的断面形式常用横断面图案表示：路堤、路堑、半填半挖和
零填零挖四种。
矮路堤
一般路堤
3）定性选择填料优质填料：不易风化的石料、碎（砾）石、砂土、砂性土
可使用的填料：粉性土、粘性土
不可用做路基填料：重粘土、易风化软性岩石、含泥炭、腐殖土、易落盐土
4）定量选择填料
强度（CBR）和粒径符合规范要求
液限<50%，塑性指数Ip<26
机质含量<10%。
路基填料最小强度和最大粒径要求

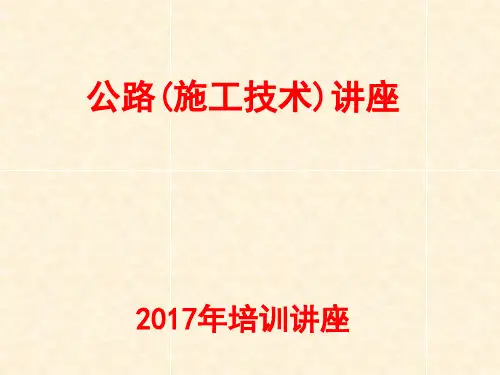

公路(施工技术)讲座
