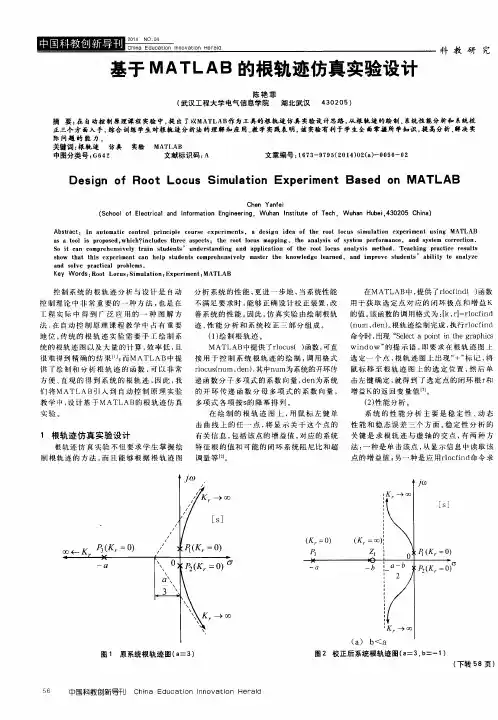

自动控制原理实验五利用matlab绘制系统根轨迹

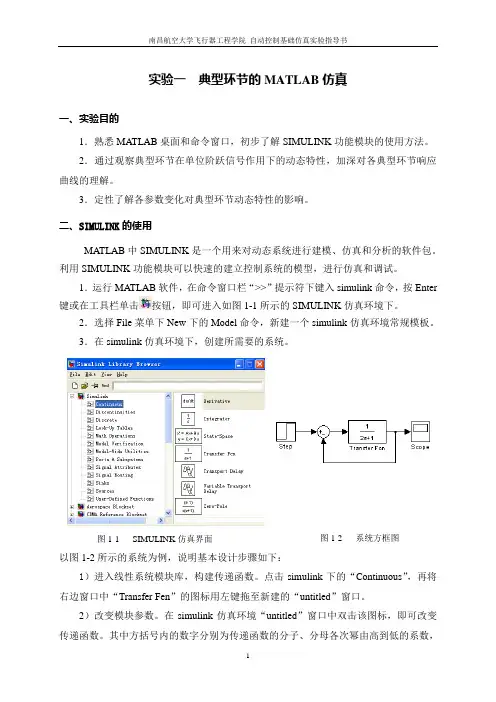

实验一 典型环节的MATLAB 仿真一、实验目的1．熟悉MATLAB 桌面和命令窗口，初步了解SIMULINK 功能模块的使用方法。

2．通过观察典型环节在单位阶跃信号作用下的动态特性，加深对各典型环节响应曲线的理解。

3．定性了解各参数变化对典型环节动态特性的影响。

二、SIMULINK 的使用MATLAB 中SIMULINK 是一个用来对动态系统进行建模、仿真和分析的软件包。

利用SIMULINK 功能模块可以快速的建立控制系统的模型，进行仿真和调试。

1．运行MATLAB 软件，在命令窗口栏“>>”提示符下键入simulink 命令，按Enter 键或在工具栏单击按钮，即可进入如图1-1所示的SIMULINK 仿真环境下。

2．选择File 菜单下New 下的Model 命令，新建一个simulink 仿真环境常规模板。

3．在simulink 仿真环境下，创建所需要的系统。

以图1-2所示的系统为例，说明基本设计步骤如下：1）进入线性系统模块库，构建传递函数。

点击simulink 下的“Continuous ”，再将右边窗口中“Transfer Fen ”的图标用左键拖至新建的“untitled ”窗口。

2）改变模块参数。

在simulink 仿真环境“untitled ”窗口中双击该图标，即可改变传递函数。

其中方括号内的数字分别为传递函数的分子、分母各次幂由高到低的系数，图1-1 SIMULINK 仿真界面 图1-2 系统方框图数字之间用空格隔开；设置完成后，选择OK ，即完成该模块的设置。

3）建立其它传递函数模块。

按照上述方法，在不同的simulink 的模块库中，建立系统所需的传递函数模块。

例：比例环节用“Math ”右边窗口“Gain ”的图标。

4）选取阶跃信号输入函数。

用鼠标点击simulink 下的“Source ”，将右边窗口中“Step ”图标用左键拖至新建的“untitled ”窗口，形成一个阶跃函数输入模块。

实验一 MATLAB 及仿真实验（控制系统的时域分析）一、实验目的学习利用MATLAB 进行控制系统时域分析，包括典型响应、判断系统稳定性和分析系统的动态特性； 二、预习要点1、 系统的典型响应有哪些2、 如何判断系统稳定性3、 系统的动态性能指标有哪些 三、实验方法（一） 四种典型响应1、 阶跃响应：阶跃响应常用格式：1、)(sys step ；其中sys 可以为连续系统，也可为离散系统。

2、),(Tn sys step ；表示时间范围0---Tn 。

3、),(T sys step ；表示时间范围向量T 指定。

4、),(T sys step Y =；可详细了解某段时间的输入、输出情况。

2、 脉冲响应：脉冲函数在数学上的精确定义：0,0)(1)(0〉==⎰∞t x f dx x f其拉氏变换为：)()()()(1)(s G s f s G s Y s f ===所以脉冲响应即为传函的反拉氏变换。

脉冲响应函数常用格式： ① )(sys impulse ； ②);,();,(T sys impulse Tn sys impulse③ ),(T sys impulse Y =（二） 分析系统稳定性 有以下三种方法：1、 利用pzmap 绘制连续系统的零极点图；2、 利用tf2zp 求出系统零极点；3、 利用roots 求分母多项式的根来确定系统的极点 （三） 系统的动态特性分析Matlab 提供了求取连续系统的单位阶跃响应函数step 、单位脉冲响应函数impulse 、零输入响应函数initial 以及任意输入下的仿真函数lsim.四、实验内容 (一) 稳定性1． 系统传函为()27243645232345234+++++++++=s s s s s s s s s s G ，试判断其稳定性2． 用Matlab 求出253722)(2342++++++=s s s s s s s G 的极点。

%Matlab 计算程序num=[3 2 5 4 6];den=[1 3 4 2 7 2];G=tf(num,den);pzmap(G);p=roots(den)运行结果： p =+ - + -P ole-Zero MapReal AxisI m a g i n a r y A x i s-2-1.5-1-0.500.5-1.5-1-0.50.511.5图1-1 零极点分布图由计算结果可知，该系统的2个极点具有正实部，故系统不稳定。

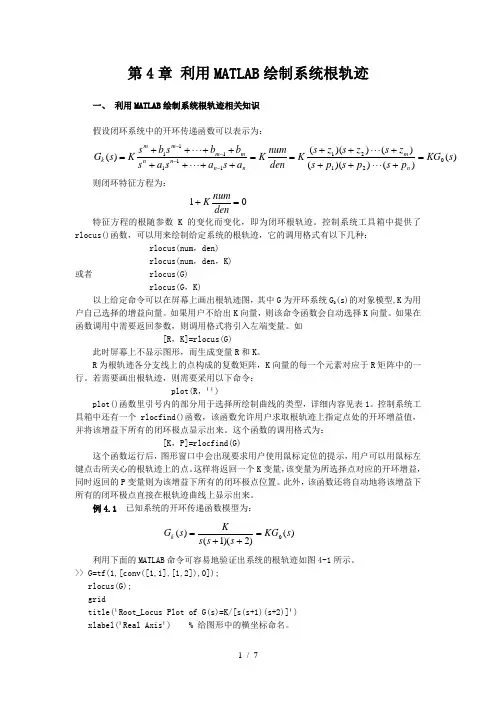

利用MATLAB绘制系统根轨迹————————————————————————————————作者：————————————————————————————————日期：第4章 利用MATLAB 绘制系统根轨迹一、 利用MATLAB 绘制系统根轨迹相关知识假设闭环系统中的开环传递函数可以表示为：)()())(()())(()(021********s KG p s p s p s z s z s z s K den numK a s a s a s b b s b s K s G n m nn n n m m m m k =+⋅⋅⋅+++⋅⋅⋅++==++⋅⋅⋅++++⋅⋅⋅++=---- 则闭环特征方程为： 01=+dennumK特征方程的根随参数K 的变化而变化，即为闭环根轨迹。

控制系统工具箱中提供了rlocus()函数，可以用来绘制给定系统的根轨迹，它的调用格式有以下几种：rlocus(num ，den) rlocus(num ，den ，K) 或者 rlocus(G) rlocus(G ，K)以上给定命令可以在屏幕上画出根轨迹图，其中G 为开环系统G 0(s)的对象模型,K 为用户自己选择的增益向量。

如果用户不给出K 向量，则该命令函数会自动选择K 向量。

如果在函数调用中需要返回参数，则调用格式将引入左端变量。

如[R ，K]=rlocus(G)此时屏幕上不显示图形，而生成变量R 和K 。

R 为根轨迹各分支线上的点构成的复数矩阵，K 向量的每一个元素对应于R 矩阵中的一行。

若需要画出根轨迹，则需要采用以下命令：plot(R ，¹¹)plot()函数里引号内的部分用于选择所绘制曲线的类型，详细内容见表1。

控制系统工具箱中还有一个rlocfind()函数，该函数允许用户求取根轨迹上指定点处的开环增益值，并将该增益下所有的闭环极点显示出来。

这个函数的调用格式为：[K ，P]=rlocfind(G)这个函数运行后，图形窗口中会出现要求用户使用鼠标定位的提示，用户可以用鼠标左键点击所关心的根轨迹上的点。

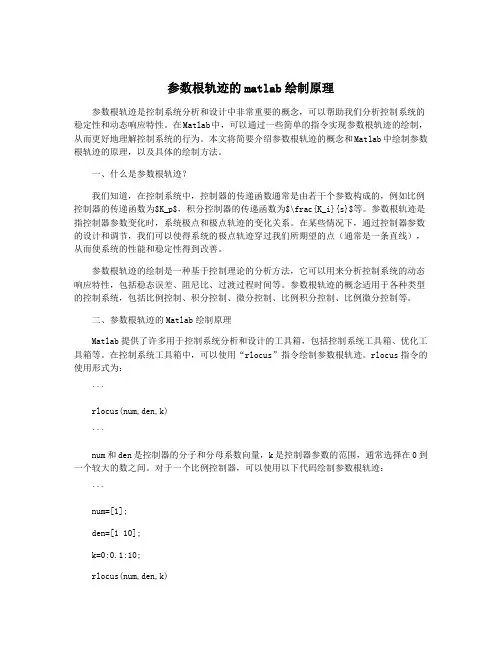

参数根轨迹的matlab绘制原理参数根轨迹是控制系统分析和设计中非常重要的概念，可以帮助我们分析控制系统的稳定性和动态响应特性。

在Matlab中，可以通过一些简单的指令实现参数根轨迹的绘制，从而更好地理解控制系统的行为。

本文将简要介绍参数根轨迹的概念和Matlab中绘制参数根轨迹的原理，以及具体的绘制方法。

一、什么是参数根轨迹？我们知道，在控制系统中，控制器的传递函数通常是由若干个参数构成的，例如比例控制器的传递函数为$K_p$，积分控制器的传递函数为$\frac{K_i}{s}$等。

参数根轨迹是指控制器参数变化时，系统极点和极点轨迹的变化关系。

在某些情况下，通过控制器参数的设计和调节，我们可以使得系统的极点轨迹穿过我们所期望的点（通常是一条直线），从而使系统的性能和稳定性得到改善。

参数根轨迹的绘制是一种基于控制理论的分析方法，它可以用来分析控制系统的动态响应特性，包括稳态误差、阻尼比、过渡过程时间等。

参数根轨迹的概念适用于各种类型的控制系统，包括比例控制、积分控制、微分控制、比例积分控制、比例微分控制等。

二、参数根轨迹的Matlab绘制原理Matlab提供了许多用于控制系统分析和设计的工具箱，包括控制系统工具箱、优化工具箱等。

在控制系统工具箱中，可以使用“rlocus”指令绘制参数根轨迹。

rlocus指令的使用形式为：```rlocus(num,den,k)```num和den是控制器的分子和分母系数向量，k是控制器参数的范围，通常选择在0到一个较大的数之间。

对于一个比例控制器，可以使用以下代码绘制参数根轨迹：```num=[1];den=[1 10];k=0:0.1:10;rlocus(num,den,k)```这个代码将绘制一个比例控制器$G(s)=k$的参数根轨迹，其中控制器的分母为$s+10$。

在绘制出来的图像中，可以看到参数$k$的变化对系统极点轨迹的影响。

通常我们会选择一个合适的$k$值，使得系统极点轨迹经过我们期望的稳定位置。

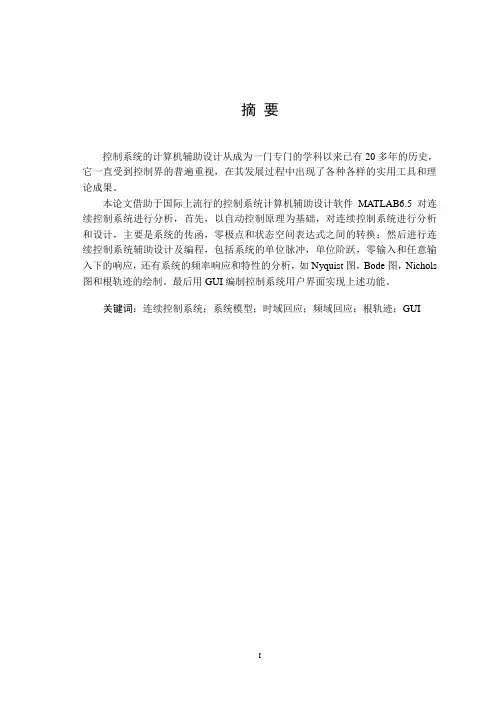

摘要控制系统的计算机辅助设计从成为一门专门的学科以来已有20多年的历史，它一直受到控制界的普遍重视，在其发展过程中出现了各种各样的实用工具和理论成果。

本论文借助于国际上流行的控制系统计算机辅助设计软件MATLAB6.5对连续控制系统进行分析，首先，以自动控制原理为基础，对连续控制系统进行分析和设计，主要是系统的传函，零极点和状态空间表达式之间的转换；然后进行连续控制系统辅助设计及编程，包括系统的单位脉冲，单位阶跃，零输入和任意输入下的响应，还有系统的频率响应和特性的分析，如Nyquist图，Bode图，Nichols 图和根轨迹的绘制。

最后用GUI编制控制系统用户界面实现上述功能。

关键词：连续控制系统；系统模型；时域回应；频域回应；根轨迹；GUIAbstractControl the calculator assistance of system a design from become a specialized academics have already there is the history for more than 20 years, it has been subjected to a widespread value of control the boundary and appeared practical tool and theories result of various each kind in it the development the process.This disquisition uses the software named MATLAB 6.5 edition to analyses the continuous system. Firstly, it takes automatic control principle as foundation, and carry on analysis and design the continuous control system. It mainly contain Transfer function, the conversion of zero extremities and the appearance space expression types; Then carry on continuous control system assistance design and plait distance, include the unit pulse of system, the unit rank jump, zero importation with arbitrarily input next respond to, return systematic frequency to respond to with the analysis of the characteristic, like Nyquist diagram, Bode diagram, draw of Nichols diagram and root track. Finally draw up customer's interface of the control system to carry out the above-mentioned function with the GUI.Key words：continuous control system；system‟s model；time response；frequency response; root locus; GUI目录第1章连续控制系统的计算机辅助设计和分析的概述 (1)1.1 控制系统的数学模型与建立 (1)1.2 控制系统的模型转换 (4)第2章基于MATLAB的连续控制系统的设计与分析 (6)2.1 连续控制系统的时域分析 (6)2.2 连续控制系统的频域分析 (11)2.3 连续控制系统的根轨迹分析与设计 (16)第3章图形用户接口（GUI）制作 (25)3.1 图形用户接口的创建概述 (25)3.2 控制系统分析与设计的GUI (33)3.3 控制系统的综合分析与设计 (39)结论 (44)参考文献 (45)致谢 (46)第1章连续控制系统的计算机辅助设计和分析的概述1.1 控制系统的数学模型与建立控制理论分析，设计控制系统的第一步是建立实际系统的数学模型.所谓数学模型就是根据系统运动过程的物理，化学等规律，所写出的描述系统运动规律，特性，输出与输入关系的数学表达式。

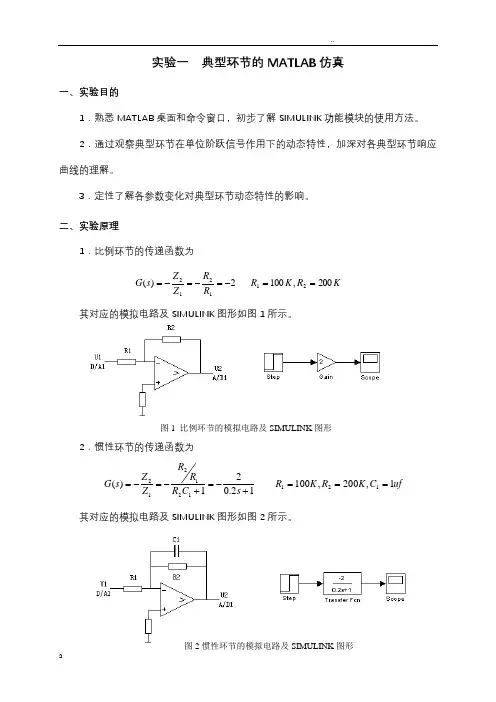

实验一典型环节的MATLAB仿真一、实验目的1．熟悉MATLAB桌面和命令窗口，初步了解SIMULINK功能模块的使用方法。

2．通过观察典型环节在单位阶跃信号作用下的动态特性，加深对各典型环节响应曲线的理解。

3．定性了解各参数变化对典型环节动态特性的影响。

二、实验原理1．比例环节的传递函数为KRKRRRZZsG200,1002)(211212==-=-=-=其对应的模拟电路及SIMULINK图形如图1所示。

2．惯性环节的传递函数为ufCKRKRsCRRRZZsG1,200,10012.021)(121121212===+-=+-=-=其对应的模拟电路及SIMULINK图形如图2所示。

图1 比例环节的模拟电路及SIMULINK图形图2惯性环节的模拟电路及SIMULINK图形3．积分环节(I)的传递函数为ufCKRssCRZZsG1,1001.011)(111112==-=-=-=其对应的模拟电路及SIMULINK图形如图3所示。

4．微分环节(D)的传递函数为ufCKRssCRZZsG10,100)(111112==-=-=-=ufCC01.012=<<其对应的模拟电路及SIMULINK图形如图4所示。

5．比例+微分环节（PD）的传递函数为)11.0()1()(111212+-=+-=-=ssCRRRZZsGufCCufCKRR01.010,10012121=<<===其对应的模拟电路及SIMULINK图形如图5所示。

图3 积分环节的模拟电路及及SIMULINK图形图4 微分环节的模拟电路及及SIMULINK图形6．比例+积分环节（PI）的传递函数为)11(1)(11212sRsCRZZsG+-=+-=-=ufCKRR10,100121===其对应的模拟电路及SIMULINK图形如图6所示。

三、实验内容按下列各典型环节的传递函数，建立相应的SIMULINK仿真模型，观察并记录其单位阶跃响应波形。

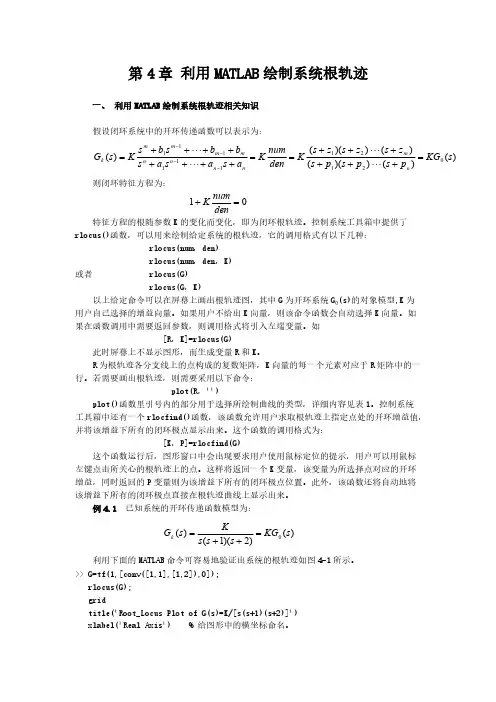

第4章 利用MATLAB 绘制系统根轨迹一、 利用MATLAB 绘制系统根轨迹相关知识假设闭环系统中的开环传递函数可以表示为：)()())(()())(()(021********s KG p s p s p s z s z s z s K den numK a s a s a s b b s b s K s G n m nn n n m m m m k =+⋅⋅⋅+++⋅⋅⋅++==++⋅⋅⋅++++⋅⋅⋅++=---- 则闭环特征方程为： 01=+dennumK特征方程的根随参数K 的变化而变化，即为闭环根轨迹。

控制系统工具箱中提供了rlocus()函数，可以用来绘制给定系统的根轨迹，它的调用格式有以下几种：rlocus(num ，den) rlocus(num ，den ，K) 或者 rlocus(G) rlocus(G ，K)以上给定命令可以在屏幕上画出根轨迹图，其中G 为开环系统G 0(s)的对象模型,K 为用户自己选择的增益向量。

如果用户不给出K 向量，则该命令函数会自动选择K 向量。

如果在函数调用中需要返回参数，则调用格式将引入左端变量。

如[R ，K]=rlocus(G)此时屏幕上不显示图形，而生成变量R 和K 。

R 为根轨迹各分支线上的点构成的复数矩阵，K 向量的每一个元素对应于R 矩阵中的一行。

若需要画出根轨迹，则需要采用以下命令：plot(R ，¹¹)plot()函数里引号内的部分用于选择所绘制曲线的类型，详细内容见表1。

控制系统工具箱中还有一个rlocfind()函数，该函数允许用户求取根轨迹上指定点处的开环增益值，并将该增益下所有的闭环极点显示出来。

这个函数的调用格式为：[K ，P]=rlocfind(G)这个函数运行后，图形窗口中会出现要求用户使用鼠标定位的提示，用户可以用鼠标左键点击所关心的根轨迹上的点。

这样将返回一个K 变量，该变量为所选择点对应的开环增益，同时返回的P 变量则为该增益下所有的闭环极点位置。

《自动控制理论》课程实训任务书【实训目的】1．了解matlab 软件的基本特点和功能,熟悉其界面、菜单和工具条；掌握线性系统模型的计算机表示方法、变换以及模型间的相互转换。

了解控制系统工具箱的组成、特点及应用；掌握求线性定常连续系统输出响应的方法，运用连续系统时域响应函数（impulse,step,lsim ），得到系统的时域响应曲线。

2．掌握使用MA TLAB 软件作出系统根轨迹；利用根轨迹图对控制系统进行分析；掌握使用MA TLAB 软件作出开环系统的波特图，奈奎斯特图；观察控制系统的观察开环频率特性，对控制系统的开环频率特性进行分析；3．掌握MA TLAB 软件中simulink 工具箱的使用；熟悉simulink 中的功能模块，学会使用simulink 对系统进行建模；掌握simulink 的仿真方法。

[实训内容]1.用matlab 语言编制程序，实现以下系统： 1）226418245)(23423++++++=s s s s s s s G 2）)523()1()66)(2(4)(23322+++++++=s s s s s s s s s G2.两环节G1、G2串联，求等效的整体传递函数G(s)32)(1+=s s G 127)(22++=s s s G3.两环节G1、G2并联，求等效的整体传递函数G(s)32)(1+=s s G 127)(22++=s s s G4.已知系统结构如图，求闭环传递函数。

其中的两环节G1、G2分别为5.已知某闭环系统的传递函数为251096.116.02510)(23++++=s s s s s G ，求其单位阶跃响应曲线，单位脉冲响应曲线。

6.典型二阶系统的传递函数为 ， 为自然频率， 为阻尼比，试绘出当ξ=0.5，n ω分别取-2、0、2、4、6、8、10时该系统的单位阶跃响应曲线；分析522)(2+=s s G 8121003)(21+++=s s s s G n ωξ2222)(nn n s s s G ωξωω++=阻尼比分别为–0.5、–1时系统的稳定性。

实验三 MAＴLＡB系统根轨迹和频域分析实验一、实验目的1.学习使用MAＴLAB求特征多项式的根，分析系统稳定性；2.学习使用MＡＴLAＢ由传递函数求零点和极点;3.学习使用MAＴLAB绘制根轨迹;4.掌握由根轨迹分析系统性能的方法;５．学习使用ＭATLAB绘制Bode图和Nyｑｕiｓt图;6．掌握使用Bｏde图和Nｙquisｔ图分析系统性能的方法。

二、实验仪器计算机三、实验内容3.1特征多项式求解3.1.１直接求特征多项式的根设P为特征多项式的系数矢量，用MATＬAB函数rｏｏｔs( )可直接求出方程Ｐ=0在复数范围内的解，该函数的调用格式为:v＝roｏtｓ(p)例二十三已知系统的特征多项式为：特征方程的解可由下面的MATLAB命令得出:ｐ=[1，0,3,２，1,1]v=rooｔs(p)结果显示：v =0．3２0２＋1．7042i０.320２－1．7０４2ｉ-0.7２０90.0402＋0．6780i0.０402-０.67８0i利用多项式求根函数roots( ),可方便的求出系统的零点和极点，然后根据零极点分析系统稳定性和其他性能。

3.1.2 由根创建多项式如果已知多项式的因式分解式或特征根，可由MATＬAＢ函数pol ｙ( )直接得出特征多项式系数矢量,其调用格式为:p＝ｐolｙ(v)。

如上题中：v =[0．３２02+1.7042i；0.３202－1．7042ｉ;-0．7209；0.0402+0．678０i；0.040２-0．６７８0i];p=polｙ(ｖ)结果显示：ｐ=1.0000 －0.0０00 3.0００0 2.０0０0 1.0000 1.０000由此可见,函数roｏts( )与函数poｌy( )互为逆运算。

3.1.3 多项式求值在MAＬAB中通过函数pｏlyｖal(）可求得多项式在给定点的值,该函数的调用格式为:polyvａl(p,v )。

对于上题中的p值，求取多项式在ｘ点的值，可输入如下命令：p=[1,0,3，２,1,1]；x=１polyval(p,x)结果显示:ans=８3．１．5 由传递函数求零点和极点在MＡTLＡB控制系统工具箱中,给出了由传递函数对象G求系统零点和极点的函数，其调用格式分别为：Ｚ=tzeｒo(G)P＝poｌe(G)注意:上式中要求的G必须是零极点模型对象。

自动控制原理MATLAB仿真实验实验指导书电子信息工程教研室实验一典型环节的MA TLAB仿真一、实验目的1．熟悉MATLAB桌面和命令窗口，初步了解SIMULINK功能模块的使用方法。

2．通过观察典型环节在单位阶跃信号作用下的动态特性，加深对各典型环节响应曲线的理解。

3．定性了解各参数变化对典型环节动态特性的影响。

二、SIMULINK的使用MATLAB中SIMULINK是一个用来对动态系统进行建模、仿真和分析的软件包。

利用SIMULINK功能模块可以快速的建立控制系统的模型，进行仿真和调试。

1．运行MA TLAB软件，在命令窗口栏“>>”提示符下键入simulink命令，按Enter键或在工具栏单击按钮，即可进入如图1-1所示的SIMULINK仿真环境下。

2．选择File菜单下New下的Model命令，新建一个simulink仿真环境常规模板。

图1-1 SIMULINK仿真界面图1-2 系统方框图3．在simulink仿真环境下，创建所需要的系统。

以图1-2所示的系统为例，说明基本设计步骤如下：1）进入线性系统模块库，构建传递函数。

点击simulink下的“Continuous”，再将右边窗口中“Transfer Fen”的图标用左键拖至新建的“untitled”窗口。

2）改变模块参数。

在simulink仿真环境“untitled”窗口中双击该图标，即可改变传递函数。

其中方括号内的数字分别为传递函数的分子、分母各次幂由高到低的系数，数字之间用空格隔开；设置完成后，选择OK，即完成该模块的设置。

3）建立其它传递函数模块。

按照上述方法，在不同的simulink的模块库中，建立系统所需的传递函数模块。

例：比例环节用“Math”右边窗口“Gain”的图标。

4）选取阶跃信号输入函数。

用鼠标点击simulink下的“Source”，将右边窗口中“Step”图标用左键拖至新建的“untitled”窗口，形成一个阶跃函数输入模块。

《自动控制原理》实验指导自动化教研室2006年9月目录实验一控制系统的数学模型 (1)实验二控制系统的时域分析 (7)实验三控制系统的根轨迹 (10)实验四控制系统的频域分析 (12)实验五离散控制系统分析 (14)实验六综合性实验 (18)实验一 控制系统的数学模型一 实验目的1、学习用MATLAB 创建各种控制系统模型。

2、掌握状态变量模型、传递函数模型、零-极点增益模型以及连续系统模型与离散系统模型之间的转化。

二 相关理论1传递函数描述(1)连续系统的传递函数模型 连续系统的传递函数如下：•对线性定常系统，式中s 的系数均为常数，且a1不等于零，这时系统在MATLAB 中可以方便地由分子和分母系数构成的两个向量唯一地确定出来，这两个向量分别用num 和den 表示。

num=[b1,b2,…,bm,bm+1] den=[a1,a2,…,an,an+1]注意：它们都是按s 的降幂进行排列的。

(2)零极点增益模型• 零极点模型实际上是传递函数模型的另一种表现形式，其原理是分别对原系统传递函数的分子、分母进行分解因式处理，以获得系统的零点和极点的表示形式。

K 为系统增益，zi 为零点，pj 为极点❖ 在MATLAB 中零极点增益模型用[z,p,K]矢量组表示。

即： ❖ z=[z1,z2,…,zm] ❖ p=[p1,p2,...,pn] ❖ K=[k]❖ 函数tf2zp()可以用来求传递函数的零极点和增益。

(3)部分分式展开• 控制系统常用到并联系统，这时就要对系统函数进行分解，使其表现为一些基本控制单元的和的形式。

• 函数[r,p,k]=residue(b,a)对两个多项式的比进行部分展开，以及把传函分解为微分单元的形式。

• 向量b 和a 是按s 的降幂排列的多项式系数。

部分分式展开后，余数返回到向量r ，极点返回到列向量p ，常数项返回到k 。

• [b,a]=residue(r,p,k)可以将部分分式转化为多项式比p(s)/q(s)。

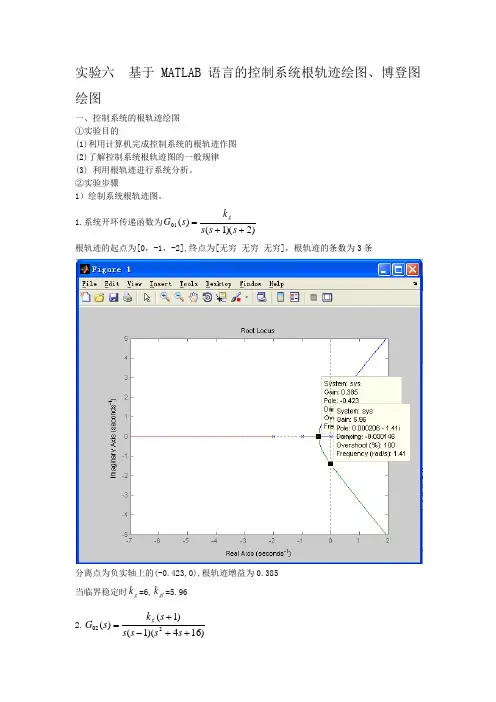

自动控制原理 课程验证性实验报告实验名称用MATLAB 绘制系统根轨迹实验时间2013年 05月04日学生姓名实验地点070312同组人员无专业班级电技1101B 1、实验目的1）熟练掌握使用MATLAB 绘制控制系统零极点图和根轨迹图的方法；2）学会分析控制系统根轨迹的一般规律；2、实验主要仪器设备和材料：计算机一台 matlab 软件2010a 版本3、实验内容和原理：原理：1）根轨迹与稳定性；2）二阶系统根轨迹的一般规律：若闭环极点为复数极点，系统为欠阻尼系统，单位阶跃响应为阻尼振荡过程，且超调量将随K 值的增大而加大，但调节时间的变化不显著；若闭环两个实数极点重合，系统为临界阻尼系统，单位阶跃响应为非周期过程，但是响应速度较过阻尼快；若所有闭环极点位于实轴上，系统为过阻尼系统，单位阶跃响应为非周期过程。

内容：1）绘制系统的零极点图，MATLAB 提供pzmap()函数来绘制系统的零极点图，其调用格式为pzmap(num,den)或[p,z]= pzmap(num,den)。

已知系统的开环传递函数，绘制系统的零极点图。

()()()()2255122s s G s H s s s s s ++=+++2）绘制控制系统的根轨迹图并分析根轨迹的一般规律MATLAB 提供rlocus()函数来绘制系统的根轨迹图，其调用格式为rlocus(num,den) %直接在s 平面上绘制系统的根轨迹图，[k,r]=rlocfind(num,den) %在作好的根轨迹图上，确定被选的闭环极点位置的增益值k 和此时的闭环极点r(向量)的值。

在作出根轨迹图后，再执行该命令，命令窗口会出现提示语，“Select a point in the graphics windows”,此时将鼠标移至根轨迹图并选定位置，单击左键确定，出现“＋”标记，在MATLAB 窗口上即得到该点的根轨迹开环增益K 值和对应的所有闭环根r(列向量)。
