Dell M1000e刀片服务器

文集刀片服务器配置DELL M1000eDELL M1000E背面图全配是9个风扇，6个电源，2个CMC模块(1主2从)，1个iKVM模块，6个I/O模块（A1/A2只能用于以太网交换机模块，B1/B2，C1/C2可接以太网交换机，光纤通道交换机模块）。

其前面为刀片插槽，可装半高刀片/全高刀片或混装。

前面板左下角是鼠标/键盘/显示器接口，它在选配了iKVM模块之后起作用，通过连接鼠标/键盘/显示器接口之后，利用键盘上的PrintScreen按键可访问不同刀片上的控制台（即连接到不同的刀片服务器上，输入序号1，2，… 16即可，17表示CMC控制台）。

当连接到前面板上的鼠标/键盘/显示器接口时，iKVM模块上的VGA输出会禁用。

§1.1 初始配置在系统硬件连接之后，即可进行初始配置。

最初要配置CMC系统。

需要注意的是在完成I/O模块配置之前不要打开刀片上的电源。

初始配置时仅需打开CMC控制模块上的电源按扭以启动机箱。

初始可选用超级终端连接到CMC控制模块的Console口(115200, 8 data bits, no parity, 1 stop bit, no flow control)。

以root/calvin登陆CMC系统，# getniccfg 获取当前CMC网络接口信息。

# setniccfg –# racadm racreset 激活新的网络设置。

之后即可通过IE浏览器进行配置和管理。

§1.2 配置iDRACDell PowerEdge M1000e 机箱背板上集成了iKVM以及相关的远程管理工具。

Chassis Management Controller机箱管理控制器远程访向控制器Dell ，通过每个刀片服务器上集成的CMC简称．(Remote Access Controller，iDRAC)，完全可以对Dell PowerEdge M1000e中的每个刀片系统以及机箱进行远程监控和管理。

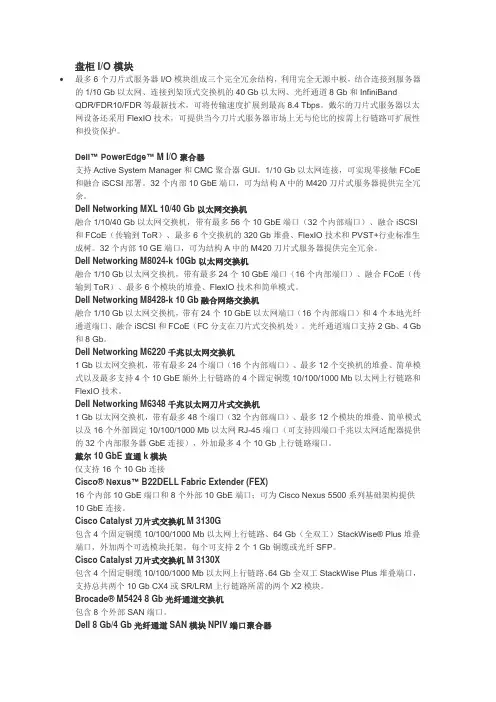

盘柜I/O模块最多6个刀片式服务器I/O模块组成三个完全冗余结构，利用完全无源中板，结合连接到服务器的1/10 Gb以太网、连接到架顶式交换机的40 Gb以太网、光纤通道8 Gb和InfiniBandQDR/FDR10/FDR等最新技术，可将传输速度扩展到最高8.4 Tbps。

戴尔的刀片式服务器以太网设备还采用FlexIO技术，可提供当今刀片式服务器市场上无与伦比的按需上行链路可扩展性和投资保护。

Dell™PowerEdge™ M I/O聚合器支持Active System Manager和CMC聚合器GUI。

1/10 Gb以太网连接，可实现零接触FCoE 和融合iSCSI部署。

32个内部10 GbE端口，可为结构A中的M420刀片式服务器提供完全冗余。

Dell Networking MXL 10/40 Gb以太网交换机融合1/10/40 Gb以太网交换机，带有最多56个10 GbE端口（32个内部端口）、融合iSCSI 和FCoE（传输到ToR）、最多6个交换机的320 Gb堆叠、FlexIO技术和PVST+行业标准生成树。

32个内部10 GE端口，可为结构A中的M420刀片式服务器提供完全冗余。

Dell Networking M8024-k 10Gb以太网交换机融合1/10 Gb以太网交换机，带有最多24个10 GbE端口（16个内部端口）、融合FCoE（传输到ToR）、最多6个模块的堆叠、FlexIO技术和简单模式。

Dell Networking M8428-k 10 Gb融合网络交换机融合1/10 Gb以太网交换机，带有24个10 GbE以太网端口（16个内部端口）和4个本地光纤通道端口、融合iSCSI和FCoE（FC分支在刀片式交换机处）。

光纤通道端口支持2 Gb、4 Gb 和8 Gb。

Dell Networking M6220千兆以太网交换机1 Gb以太网交换机，带有最多24个端口（16个内部端口）、最多12个交换机的堆叠、简单模式以及最多支持4个10 GbE额外上行链路的4个固定铜缆10/100/1000 Mb以太网上行链路和FlexIO技术。

刀片服务器配置文集第1章DELL M1000eDELL M1000E背面图全配是9个风扇，6个电源，2个CMC模块(1主2从)，1个iKVM模块，6个I/O模块（A1/A2只能用于以太网交换机模块，B1/B2，C1/C2可接以太网交换机，光纤通道交换机模块）。

其前面为刀片插槽，可装半高刀片/全高刀片或混装。

前面板左下角是鼠标/键盘/显示器接口，它在选配了iKVM模块之后起作用，通过连接鼠标/键盘/显示器接口之后，利用键盘上的PrintScreen按键可访问不同刀片上的控制台（即连接到不同的刀片服务器上，输入序号1，2，…16即可，17表示CMC控制台）。

当连接到前面板上的鼠标/键盘/显示器接口时，iKVM模块上的VGA输出会禁用。

§1.1 初始配置在系统硬件连接之后，即可进行初始配置。

最初要配置CMC系统。

需要注意的是在完成I/O模块配置之前不要打开刀片上的电源。

初始配置时仅需打开CMC 控制模块上的电源按扭以启动机箱。

初始可选用超级终端连接到CMC控制模块的Console口(115200, 8 data bits, no parity, 1 stop bit, no flow control)。

以root/calvin登陆CMC系统，# getniccfg 获取当前CMC网络接口信息。

# setniccfg –s 192.168.16.5 255.255.255.0 192.168.16.1 设置静态地址( IP, Netmask, Gateway)。

(缺省静态地址为192.168.0.120)# racadm racreset 激活新的网络设置。

之后即可通过IE浏览器进行配置和管理。

https://192.168.16.5§1.2 配置iDRACDell PowerEdge M1000e 机箱背板上集成了iKVM以及相关的远程管理工具。

Chassis Management Controller机箱管理控制器简称CMC，通过每个刀片服务器上集成的Dell 远程访向控制器(Remote Access Controller，iDRAC)，完全可以对Dell PowerEdge M1000e中的每个刀片系统以及机箱进行远程监控和管理。

解读戴尔M1000e刀片效劳器戴尔公司一直致力于刀片效劳器产品的研究与。

早在xx年,戴尔PowerEdge M1000e刀片效劳器就是惠普和IBM刀片系统强有力的竞争者。

较其他竞争对手相比,戴尔刀片效劳器的核心竞争力表达在能够以较低的本钱,快速进行部署与管理。

早在xx年,戴尔公司只有屈指可数的几款刀片效劳器。

只拥有双路和四路的刀片效劳器,并没有高密度的刀片效劳器,更没有专为虚拟化和存储特定的刀片效劳器。

如今,只需一个10U的M1000e刀片效劳器就可轻松应对。

从硬件的角度来看,戴尔PowerEdge M1000e表现十分出色,是一款高密度的刀片效劳器,并且使单个刀片的数据处理能力大大增加,如PowerEdge M420、用于存储的PS-M4110刀片效劳器,以及For 10的MXL 10G/40G的刀片交换机,相比以前,大大提高了刀片效劳器的灵活性和可扩展性。

与此同时,戴尔更加精益求精,还为M1000e的刀片效劳器提高了管理工具的使用效率以减轻工作负载。

For 10作为戴尔的刀片式交换机在管理时需要将工作集中管理到一起,那样将需要集中管理更多的机箱。

在此期间,戴尔提供了较为完善的刀片效劳器系统使集中管理变得简便。

全新的EqualLogic PS-M4110存储效劳器是戴尔首次亮相的刀片效劳器。

这是一个半高的刀片效劳器,可容纳14个2.5英寸的磁盘和两个冗余控制器。

通过两个内置的10G接口将每个控制器关联起来。

PS4100阵列与EqualLogic iSCCI SAN阵列具有相同的功能,都只需占用较小的空间来实现。

EqualLogic PS-M4110刀片式效劳器拥有14个热插拔硬盘和热插拔控制器。

在效劳器前端有一个LED显示屏,可显示每个磁盘和控制器的当前工作状态,并且每个磁盘和控制器的顶部指示灯也会显示。

EqualLogic PS-M4110刀片式存储效劳器代号为“巨人”,它可容纳14TB的数据存储量,配有14个1TB的SAS磁盘,也可划分成5个SSD 和9个SAS磁盘。

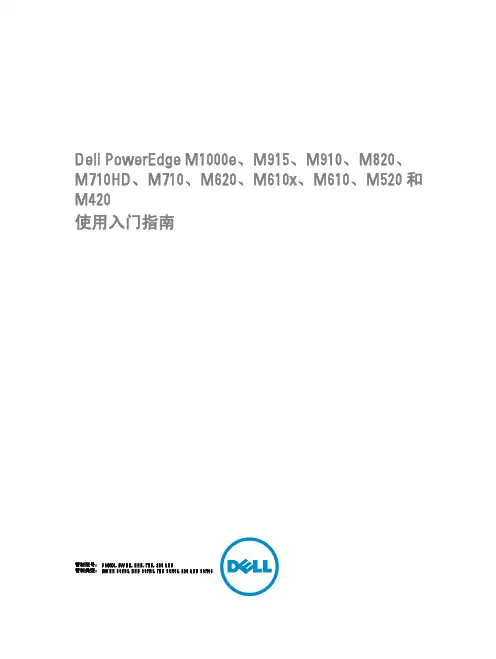

Dell PowerEdge M1000e、M915、M910、M820、M710HD、M710、M620、M610x、M610、M520 和 M420使用入门指南管制型号： BMX01, DWHH, HHB, FHB, and QHB管制类型： DWHH Series, HHB Series, FHB Series, and QHB Series注、小心和警告注: “注”表示可以帮助您更好地使用计算机的重要信息。

小心: “小心”表示可能会损坏硬件或导致数据丢失，并说明如何避免此类问题。

警告: “警告”表示可能会造成财产损失、人身伤害甚至死亡。

© 2012 Dell Inc.本文中使用的商标：Dell™、Dell 徽标、Dell Boomi™、Dell Precision ™、OptiPlex™、Latitude™、PowerEdge™、PowerVault™、PowerConnect™、OpenManage™、EqualLogic™、Compellent™、KACE™、FlexAddress™、Force10™和 Vostro™是 Dell 公司的商标。

Intel®、Pentium®、Xeon®、Core®和 Celeron®是 Intel 公司在美国和其他国家/地区的注册商标。

AMD®是 Advanced Micro Devices 公司的注册商标，AMD Opteron™、AMD Phenom™和 AMD Sempron™是 AMD (Advanced Micro Devices) 公司的商标。

Microsoft®、Windows®、Windows Server®、Internet Explorer®、MS-DOS®、Windows Vista®和 Active Directory®是微软公司在美国和/或其他国家/地区的商标或注册商标。

面向现在和未来的尖端解决方案Dell™PowerEdge™M系列刀片式服务器Dell PowerEdge M1000e 模块化刀片式服务器盘柜是企业级服务器体系结构的重大突破。

灵活且可扩展的M1000e ，设计可以支持未来的刀片式服务器，而不受处理器/芯片组体系结构影响。

这种对未来技术的支持，包括支持在同一机箱中搭载多代服务器。

易于使用，易于管理通过集中式机箱管理控制器，M1000e 为IT 管理员提供了冗余、安全的访问路径，使他们能从单一控制台管理多个盘柜和刀片式服务器。

M1000e 是具有集成KVM 切换器的少数刀片式服务器解决方案之一，不仅易于安装和部署，还可以无缝地整合到现有KVM 基础架构中而无需转换器或额外的切换器。

这使PowerEdge M1000e 成为最容易部署和管理的刀片式解决方案之一。

唯有戴尔能够提供完全按需扩展的交换机设计。

借助M 系列额外的I/O 插槽和交换机选项，您可以灵活地满足不断增长而要求苛刻的I/O 要求。

M1000e 可帮助降低计算资源管理的成本和复杂性，使您可以专注于发展业务和管理企业。

包括冗余集中式机箱管理控制器、动态电源管理、实时能耗报告，以及可同时远程访问所有刀片式服务器的集成KVM 技术在内的多种便利功能，使服务器管理变得快捷而轻松。

此外，在您订购机箱/刀片式服务器解决方案后，每一台PowerEdge 刀片式服务器都会经过全面测试，然后在工厂进行安装。

为实现最高能效而构建M1000e 采用了戴尔的智能节能技术，是市场上能效最高的刀片式服务器解决方案之一。

所有戴尔M 系列刀片都在M1000e 盘柜中完全兼容，有助于提高容量、降低操作成本并实现更好的单位功耗性能。

M1000e 机箱采用智能节能高效散热设计 （例如超高效电源、动态高能效风扇及优化的气流设计），可以有效冷却机箱并以更低的功耗实现更高的性能。

FlexAddress ，限制停机的简单低成本方法FlexAddress 提供永久的网络和存储标识，使数据中心能够应对可预测甚至计划外的更改，从而可以在不影响网络的情况下增加、升级或删除服务器。

DELL PowerEdge M1000e刀框配置过程2011.06.12威科姆技术部翟树云设置刀框CMC远程管理地址打开putty软件Connection type选"Serial",Speed设置为115200输入用户名:root密码calvin命令设置CMC管理IP，使用racadm setniccfg -s 192.168.11.230 255.255.255.0 192.168.11.1命令，需要等候15秒生效：等待15秒左右登录CMC的WEB页面点击“继续浏览此网站（不推荐）”，用户名和密码为root ，calvin首页面如下为每个刀片设置远程管理地址M1000e每个刀片有一个DRC，通过i DRAC 卡launch CMC，点击菜单“服务器”，列出所有服务器状态信息网络设置，默认快速部署设置；使用快速部署设置时，所有设置自动填充如果要手动为每台刀片设置管理地址，点击“iDRAC 网络设置”，系统会列出所有正在运行的刀片服务器。

勾选“启用LAN”选项，IP地址、子网掩码、网关项会变成可编辑状态；为每个插槽的服务器配置一个可用IP地址：为4-8槽位设置11.235-238，13-16槽位设置11.243-246，掩码为255.255.255.0，网关为192.168.11.1；设置完成后，点击按钮提交设置点击“确定”按钮系统提示设置成功可以通过IE浏览器访问管理每台刀片服务器点击“输入输出模块”菜单，系统列出当前模块信息点击“设置”选项，系统列出当前IP信息为B2槽位的Brocade M5424 SAN交换机设置IP如下，设置完成后点击“应用”按钮提示“操作成功”后，点击“确定”通过IE浏览器可以访问SAN交换机。
