永大NTVF电梯故障代码分析一.查阅故障履历的方法操作模式:MODE-2-SET用法：1．按INC钮使故障资料由01读取直到99後，按下RESET钮直至正常显示才放手，故障记录清除2．可先按MODE-10-SET后才再按MODE-2-SET，故障资料会自动由01显示至74,但显示的时间颇长。

（每个数相间约3秒）3．清除故障记录之前，先记下由01到99的数据作为参考。

有些故障记录是不能直接清除，（处理了故障成因后），可开关电源开关一次，再MODE-2-SET清除即可重置：RESET二.故障码等级一览表三.故障码解析TCD1110TON/OFF故障故障等级--A1含义:10T输出\输入信号ON/OFF故障时，电梯立即非常停止，提高制卸系统的可靠性。

说明：当执行主MICON下走行指令的整个过程中，从电梯起动（10T吸合）到电梯停止（10T 释放），而MICON会自动检测ZX10TM及ZX10TS的回馈信号，做比较叛别，若在100ms内未跟据MICON的指令吸合或释放，则异常检出。

检查项目：1、检查10T继电器状态，是否有烧结或卡死现象。

2、输入信号检查（双重输入）主MICONZX10TM（$CA02H），从MICONZX10TS（$CD22H)的数据是否与10T继电器的状态同步。

3、输出信号检查电梯停止时，线圈（-）与GND间电压测定：a）10TCTT用电源GND间AC100Vb）10T本身C1-C2间AC100Vc）输入信号电源RECTFUSE-GND间DC48Vd）10T本身A2-GND间DC48Ve）MPUPCB和FIOPCB之BUS线确认：确认FIO之FOS（10T）是否确实连接。

f）FIOPCB更换：2，3项有不良而第4项良好时，表示FIO输出信号不良，请更换FIOPCB g）MPUPCB更换：FIO更新后，仍有异常发生，表示MPUPCB不良，请更换MPUPCB TCD1215BON/OFF故障故障等级：A1含义：15B驱动输出信号Z15B，与X15B接点回馈输入信号，做比较判断，不一致时500ms 后检出异常。

上海永大电梯故障代码上海永大电梯故障代码：一、操作模式:MODE - 2 - SET用法： 1.按 INC 钮使故障资料由 01 读取直到 99 後，按下 RESET 钮直至正常显示才放手，故障记录清除。

2.可先按 MODE - 10 - SET 后才再按 MODE - 2 -SET，故障资料会自动由 01 显示至 74,但显示的时间颇长。

(每个数相间约3秒)3.清除故障记录之前，先记下由 01 到 99 的数据作为参考。

有些故障记录是不能直接清除，(处理了故障成因后)，可开关电源开关一次，再 MODE - 2 - SET 清除即可重置： RESET二.故障码等级一览表RANK 机能区分处理内容A 走行停止(非常停止)再起动不能A1 机能停止(50B,10T,CUT)A2 再超动停止(10T,CUT)B 走行停止(非常停止)再起动不能B1 停止后3秒可SAFFTY DRIVEB2 低速运转可能C 最近阶停止再起动不能C1 机能停止(50B CUT) C2 再起动停止(10T CUT)D 群管理运转切离D 电梯单独运转E 不影响运转 E LED三.故障码解析表TCD 1050B ON故障TCD 1110T ON故障TCD 1215B ON 故障TCD 13SDC 运转异常TCD 14从MICON当机TCD 15SDA 当机TCD 16主从并列通信异常TCD 17SDA，SDC串列通信异常TCD 1850BC 故障 or E.STOP TCD 1999G 故障TCD 20双重入力 BUFFER故障TCD 21过电流检出(IPM FAULT) TCD 22过电压检出TCD 23SDC 保守开关异常TCD 24SUB D_RAM ERROR TCD 25SUB E2PROMERROR TCD 26DSP CHECK SUM ERROR TCD 27RETRY 多发检出TCD 28P15V 电压异常TCD 29MPU E2PROMERROR TCD 30MPU NVSRAM ERROR TCD 31DSP D_RAM ERRORTCD 32 抑制回路异常检出TCD 33BDCC 电压异常TCD 34不足电压检出TCD 3540G，40D ON 故障TCD 36SDC 操作模式错误TCD 37逆运转检出TCD 38DSP 当机检出TCD 39100R ON/OFF故障TCD 40ROTARY ENCODER 故障TCD 41低速 OVER SPEED TCD 4250B OFF 故障TCD 43SPD 回路故障TCD 44 -- TCD 45 --TCD 46 -- TCD 47 --TCD 48 -- TCD 49 --TCD 50高速 OVER SPEEDTCD 51速度偏差检知(125%)TCD 5210T OFF故障TCD 5315B OFF故障TCD 54 -- TCD 55 --TCD 56 -- TCD 57 --TCD 58DLAN 当机TCD 59楼高>9米，无诱导板检出TCD 60阶高TABLE SUM ERROR TCD 61 --TCD 62同期位置异常TCD 63SDS ON 故障TCD 64SD 速度异常TCD 65运行中40D异常OFFTCD 66运行中40G异常OFFTCD 67平层关门时40D或40G未ONTCD 68SDA 当机八次检出TCD 69SDA RAM ERROR TCD 70共用 RAM ERROR TCD 71主 MICON当机检出TCD 72从 MICON当机八次检出TCD 73RM POSI OFF 故障TCD 74救出运转多发TCD 75POWER MODULE过热TCD 76微速运转时间异常TCD 77门机马达过热TCD 78 -- TCD 79 --TCD 80DUPLEX通讯异常TCD 81EP POSI OPEN 故障TCD 82EP POSI 短路故障TCD 83 --TCD 84OLS ON故障TCD 85CLS ON 故障TCD 86开门动作不正常检知TCD 87关门动作不正常检知TCD 88停电检知TCD 89 --TCD 90 -- TCD 91DZ POSI开路故障TCD 92DZ POSI短路故障TCD 93 --TCD 94 -- TCD 95 最终故障目的阶TCD 96 最终故障电梯位置TCD 97 电梯故障最终速度TCD 98 救出运转总回数TCD 99 最终之主TCD。

一.查阅故障履历的方法操作模式:MODE - 2 - SET用法： 1．按 INC 钮使故障资料由 01 读取直到 99 後，按下 RESET 钮直至正常显示才放手，故障记录清除2．可先按 MODE - 10 - SET 后才再按 MODE - 2 -SET，故障资料会自动由 01 显示至 74, 但显示的时间颇长。

（每个数相间约3秒）3．清除故障记录之前，先记下由 01 到 99 的数据作为参考。

有些故障记录是不能直接清除，（处理了故障成因后），可开关电源开关一次，再 MODE - 2 - SET 清除即可重置： RESET二.故障码等级一览表三.故障码解析表(点击番号可链接详细分析说明）番号 ?内容表示 ?番号 ?内容表示TCD 10 ?50B ON故障 ?TCD 11 ?10T ON故障TCD 12 ?15B ON 故障 ?TCD 13 ?SDC 运转异常TCD 14 ?从MICON当机 ?TCD 15 ?SDA 当机TCD 16 ?主从并列通信异常 ?TCD 17 ?SDA，SDC串列通信异常TCD 18 ?50BC 故障 OR ?TCD 19 ?99G 故障TCD 20 ?双重入力 BUFFER故障 ?TCD 21 ?过电流检出（IPM FAULT）TCD 22 ?过电压检出 ?TCD 23 ?SDC 保守开关异常TCD 24 ?SUB D＿RAM ERROR ?TCD 25 ?SUB E2PROM ERRORTCD 26 ?DSP CHECK SUM ERROR ?TCD 27 ?RETRY 多发检出TCD 28 ?P15V 电压异常 ?TCD 29 ?MPU E2PROM ERRORTCD 30 ?MPU NVSRAM ERROR ?TCD 31 ?DSP D＿RAM ERRORTCD 32 ?抑制回路异常检出 ?TCD 33 ?BDCC 电压异常TCD 34 ?不足电压检出 ?TCD 35 ?40G，40D ON 故障TCD 36 ?SDC 操作模式错误 ?TCD 37 ?逆运转检出TCD 38 ?DSP 当机检出 ?TCD 39 ?100R ON/OFF 故障TCD 40 ?ROTARY ENCODER 故障 ?TCD 41 ?低速 OVER SPEEDTCD 42 ?50B OFF 故障 ?TCD 43 ?SPD 回路故障TCD 44 ?-- ?TCD 45 ?--TCD 46 ?-- ?TCD 47 ?--TCD 48 ?-- ?TCD 49 ?--TCD 50 ?高速 OVER SPEED ?TCD 51 ?速度偏差检知（125%）TCD 52? ?10T OFF故障? ?TCD 53? ?15B OFF故障TCD 54 ?-- ?TCD 55 ?--TCD 56 ?-- ?TCD 57 ?--TCD 58 ?DLAN 当机 ?TCD 59 ?楼高>9米，无诱导板检出TCD 60 ?阶高TABLE SUM ERROR ?TCD 61 ?--TCD 62 ?同期位置异常 ?TCD 63 ?SDS ON 故障TCD 64 ?SD 速度异常 ?TCD 65 ?运行中40D异常OFFTCD 66 ?运行中40G异常OFF ?TCD 67 ?平层关门时40D或40G未ON TCD 68 ?SDA 当机八次检出 ?TCD 69 ?SDA RAM ERRORTCD 70 ?共用 RAM ERROR ?TCD 71 ?主 MICON当机检出TCD 72 ?从 MICON当机八次检出 ?TCD 73 ?RM POSI OFF 故障TCD 74 ?救出运转多发 ?TCD 75 ?POWER MODULE过热TCD 76 ?微速运转时间异常 ?TCD 77 ?门机马达过热TCD 78 ?-- ?TCD 79 ?--TCD 80 ?DUPLEX通讯异常 ?TCD 81 ?EP POSI OPEN 故障TCD 82 ?EP POSI 短路故障 ?TCD 83 ?--TCD 84 ?OLS ON故障 ?TCD 85 ?CLS ON 故障TCD 86 ?开门动作不正常检知 ?TCD 87 ?关门动作不正常检知TCD 88 ?停电检知 ?TCD 89 ?--TCD 90 ?-- ?TCD 91 ?DZ POSI开路故障TCD 92 ?DZ POSI短路故障 ?TCD 93 ?--TCD 94 ?-- ?TCD 95 ?最终故障目的阶TCD 96 ?最终故障电梯位置 ?TCD 97 ?电梯故障最终速度TCD 98 ?救出运转总回数 ?TCD 99 ?最终之主TCD。

一.上海永大日立电梯查阅故障履历的方法操作模式:MODE - 2 - SET用法：1.按INC 钮使故障资料由01 读取直到99 後，按下RESET 钮直至正常显示才放手，故障记录清除2.可先按MODE - 10 - SET 后才再按MODE - 2 -SET，故障资料会自动由01 显示至74,但显示的时间颇长。

(每个数相间约3秒)3.清除故障记录之前，先记下由01 到99 的数据作为参考。

有些故障记录是不能直接清除，(处理了故障成因后)，可开关电源开关一次，再MODE - 2 - SET 清除即可重置：RESET二.故障码等级一览表RANK 机能区分处理内容A 走行停止(非常停止)再起动不能A1 机能停止(50B,10T,CUT)A2 再超动停止(10T,CUT)B 走行停止(非常停止)再起动不能B1 停止后3秒可SAFFTY DRIVEB2 低速运转可能C 最近阶停止再起动不能C1 机能停止(50B CUT)C2 再起动停止(10T CUT)D 群管理运转切离D 电梯单独运转E 不影响运转E LED三.故障码解析表(点击番号可链接详细分析说明)番号内容表示番号内容表示TCD 10 50B ON故障。

TCD 11 10T ON故障。

TCD 12 15B ON 故障。

TCD 13 SDC 运转异常。

TCD 14 从MICON当机。

TCD 15 SDA 当机。

TCD 16 主从并列通信异常。

TCD 17 SDA，SDC串列通信异常。

TCD 18 50BC 故障or E.STOP。

TCD 19 99G 故障。

TCD 20 双重入力BUFFER故障TCD 21 过电流检出(IPM FAULT) 。

TCD 22 过电压检出。

TCD 23 SDC 保守开关异常。

TCD 24 SUB D_RAM ERROR。

TCD 25 SUB E2PROM ERROR。

TCD 26 DSP CHECK SUM ERROR。

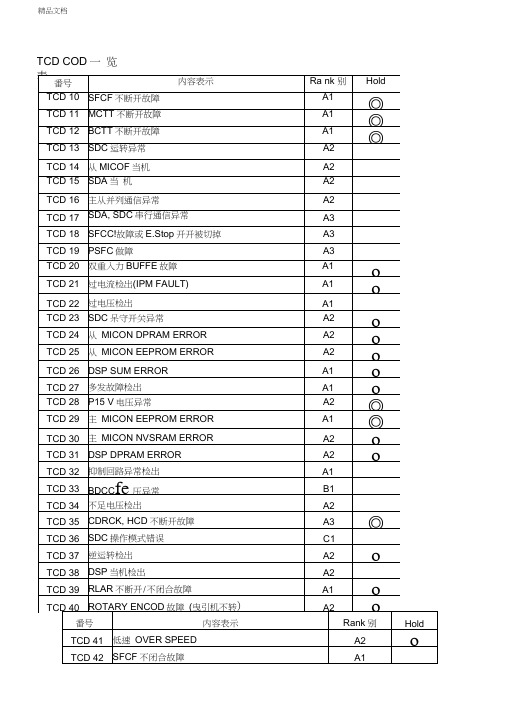

精品文档TCD COD一览◎:故障排除，主电源开关切OFF-Oh后，操作MODE 2青除TCD方能恢复运转。

故障排除，操作MODE 2青除TCD或主电源开关切OFF-Oh后，方能恢复运转1.SDCGB PC电源检查：(1) SDCGB PC之P5 LED是否点亮(点亮/正常)。

(2) SDCGB PCB之P22 LED是否点亮(点亮/正常)。

(3) 确认SDCGB PC上之P5V与P22V电压是否正常。

2. SDA通信用Cage RX LED检查：(1) LED灯不亮；检查MPUGB PCBU34 IC是否插妥、Cable有无断线。

⑵LED灯微亮；接收正常。

(3) LED灯明亮；TX戯与RX线反接。

3.SDA SD(通信线断线检查：通信Cable有无断线或接触不良。

4. 以上各项正常，请更换SDCGB PCB5.SDCGB PC更换后仍无法正常运转，更换MPUGB PCB1. TCD 19也有检出时，直接以TCD 19调查，下列第2〜6项免调查。

2. TCD 19没有检出时轿顶停止开关、轿内停止开关被切掉、轿顶 PLS 是否动作确认。

3. FI0GB PCBh 之SFCCK LE 是否入力（点亮—入力、熄灭—未入力）。

4. MPUGB PC 与FIOR PCB> 间排线；MU 及FOD Connec 有无接触不良 Check 。

5. 以上各项正常，更换FIOGB PCB6. MPUGB PC 更换FIOGB PC 更新后，仍有异常发生，表示 MPUGB PCB 良，请更换MPUGB PCBSkeletonTCD 故障等级 内 容HOLD19A3PSFC 做障 —检出目的 PSFCI 之安全回路，因异常而未入力，电梯禁止运转，提高制御系统的信赖性。

检出条件当PSFCK 安全回路，因FLS 限速器、逃生孔等安全装置动作而未入力，则检出异 常。

复归方式故障排除后，可自动恢复运转。

UAY1轿厢工作平台 Lock 装置轿内轿顶调查项目：1. FLS、GRS MHS SC是否动作确认。

永大电梯故障代码分析表TCD CODE一览表◎：故障排除，主电源开关切OFF-ON后，操作MODE 2清除TCD，方能恢复运转。

○：故障排除，操作MODE 2清除TCD或主电源开关切OFF-ON后，方能恢复运转。

U V W控制櫃馬輸入電源子台櫃馬達電源端子台54 A1 RE故障(U,V,W相磁极角度异常) ◎检出目的在PM马达控制中，变频控制器，利用编码器(ENCODER)uvw信号，来判断PM马达磁极所在位置，进一步送出正确的三相电压以产生一旋转磁场。

若编码器中任意一相以上损坏，将导致控制器送出的旋转磁场无法与马达磁极位置吻合，而造成马达运转不顺畅，让电梯产生晃动，此时应立即时停机。

检出条件1.Rotary Encoder的磁极检出Plus全部为HI，且持续检出1.37ms以上，则立即停止运转，且不可再起动。

2.Rotary Encoder的磁极检出Plus全部为LO，且持续检出1.37ms以上，则立即停止运转，且不可再起动。

注1.13. Rotary Encoder编码顺序不正常，且持续检出1.37ms以上，则立即停止运转，且不可再起动。

复归方式故障排除，FFB切OFF-ON后，操作MODE 2清除TCD，方能恢复运转。

调查项目：1.检查uvw之LED灯号是否正常。

2.检查ENCODER有无损坏〈下图〉，若损坏请更换ENCODER，若无请检查第二项。

观看编码器是否波型正常量测讯号检出目的 本故障的检出目的及条件分为以下三种：1、避免HCT 长久使用损坏或Switching Power 之5V 电压异常下，使零点偏移(亦及电流为零时DSP 输入信号电压不为2.5V 与DSP A/D 参考电压不为5V)。

此时CPU读入电流回授信号将不正确，而造成马达运转不顺畅，让电梯产生晃动，此时电梯不应再次走行。

2、避免HCT 长久使用损坏或Switching Power 之P15V 电压异常下，而造成IPM 烧毁。

永大电梯故障代码分析表(总89页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--TCD CODE一览表◎：故障排除，主电源开关切OFF-ON后，操作MODE 2清除TCD，方能恢复运转。

○：故障排除，操作MODE 2清除TCD或主电源开关切OFF-ON后，方能恢复运转。

调查项目：1.入力Buffer有无ON故障Check：主MXMCCT ($CA02)、从SXMCCT ($CD22)其Data是否随着MCTT主接触器之ON-OFF同步动作。

※MXMCCT ($CA02)、SXMCCT ($CD22)皆操作 MODE 22 观察。

主接触器的电压Check：(1) MCTT主接触器用电源；RECT FUSE与GD之间电压→ DC 48V。

(2) MYMCCT ON时，MCTT主接触器COIL()端与COIL()端之间电压→ DC 48V。

(3)停止中，且开门状态下，MCTT主接触器COIL()端与GD48之间电压→ DC 48V。

主接触器状态Check：MCTT主接触器卡住，接点曲折、熔着，配线短路等确认。

PCB与FIOGB PCB之间排线；MUD及FOD Connect有无接触不良Check。

PCB更换第1项或第2项有状况，而第4项良好时，表示FIOGB出力Buffer不良，更换FIOGB PCB。

PCB更换更换FIOGB PCB后，仍有异常发生，表示MPUGB PCB不良，更换MPUGB PCB。

调查项目：1.入力Buffer有无ON故障Check：主MXBCTT ($CA00)、从SXBCTT($CD20)其Data是否随着BCTT接触器之ON-OFF同步动作。

※MXBCTT ($CA00)、SXBCTT ($CD20)皆操作 MODE 22 观察。

接触器的电压Check：(1)BCTT接触器用电源；RECT FUSE与GD之间电压→ DC 48V。

永大NTVF电梯故障代码分析之六TCD36-40TCD 36 SDC操作模式错误故障等级：A2含义：保守运转模式，IN CAGE及ON CAGE保守开关切换时，以安全操作模式而言，必须先进入ON CAGE 将保守之工作，如果相反顺序操作时，例如ON CAGE保守开关先切入ON 而IN CAGE保守开关未切入ON时，则检出异常，防止人身事故发生。

说明：设计上保守程序的安全准则是：1、ON CAGE/最高优先权。

因为优先准痊之设定是防止人身事故之发生，因此，操作程序错误时，主MICON会侦测出来，操作程序改正之前电梯无法运行。

检查项目：1、IN CAGE、ON CAGE保守开关的CHECK。

2、SDC 的MIC插入闭锁确认。

3、以上各项均正常，请更换ADC PCB。

TCD 37 逆运转检出故障等级：A2含义：主MICON会由ROTARY ENCOER之φA，φB信号来检知，并判别电梯的实际运行方向，当实际运行方向与主/从MICON的指令方向不一致时，速度差超过8m/min以上120ms后依然有指令方向与实际方向不同时，检出异常。

说明：逆运转检出时，有时并非单纯之马达逆运转，状况有以下可能：a）马达之电源相位接错。

b）ROTARY ENCODER二信号线接反。

c）马达设定参数不正确。

d）IGBT烧损或ROTARY ENCODER损坏。

以上皆有可能发生。

检查项目：1、IN CAGE、ON CAGE保守开关的CHECK。

2、SDC的MIC插入闭锁确认。

3、以上各项正常，请更换SDC PCB。

TCD 38 DSP当机检出故障等级：A2含义：NOISE 干扰等原因，导致DSP（TMS320C51）当机，经由从MICON判断，故障检出，电梯运转禁止。

说明：当不明原因使DSP当机时，从MICON侦测通知主/从MICON立即禁止电梯运行，从MICON于两秒后再次侦测DSP是否正常运作，若DSP已恢复正常且当机次数未达到8次，则电梯再次正常运转。

永大电梯NTVF的特殊故障分析
1、按照常规进行检查：分析过电流的原因和过程如下：首先分析造成过电流的原因，检查可能造成过电流的故障点，包括霍尔CT、温度保护、输出短路、控制线路接触不良、电源电压等项目，均未发现故障。

进一步判断是启动过程中过电流，还是停止过程过电流？
2、电梯停止在顶层，差100mm,不平层，关门，故障代码21（过电流检出），32（抑制回路OPCH异常检出）
3、消除故障码：MODE-2-SET-INC-99-RESET,重新呼梯运行，发现都是在顶层和底层发生故障，并且是空载状态，中间层没有发生过故障，故障发生在制动过程结束，开始爬行的瞬间。

由于惯性作用，故障停车位置有一点偏差约100mm.
4、顶层发生故障的次数90%,底层发生故障的次数50%,中间层发生故障的次数0次。

因此排除以下共性故障：模块故障IPM（7MBP150RA120）、驱动板（FB-BDC）故障、霍尔HCT故障、外部电源故障-5V,+15V,-15V、外部输出短路故障、电压不足故障、THERMAL过热故障。

因为这些故障不可能都选择在顶层或底层发生，位置不可能固定。

5、另外就是载人没有发生过故障。

6、根据运行情况分析实际也不可能过流：电梯上行到顶层，制动结束，制动电压由高至低100v-200v-0v,电梯开始爬行此时的电流很小，过电流就发生在200v至0v的瞬间。

7、假如是制动过程引起过电流，为什么中间层不发生。

同样的制动，同样的速度，同样的电压。

8、FB-BDC的IPMFAULT指示灯闪亮一次。
