硝酸储罐布置施工方案(定版) (1)

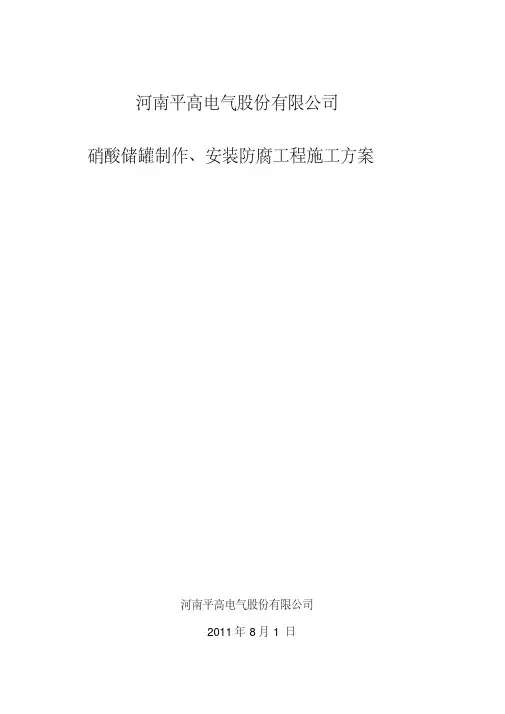

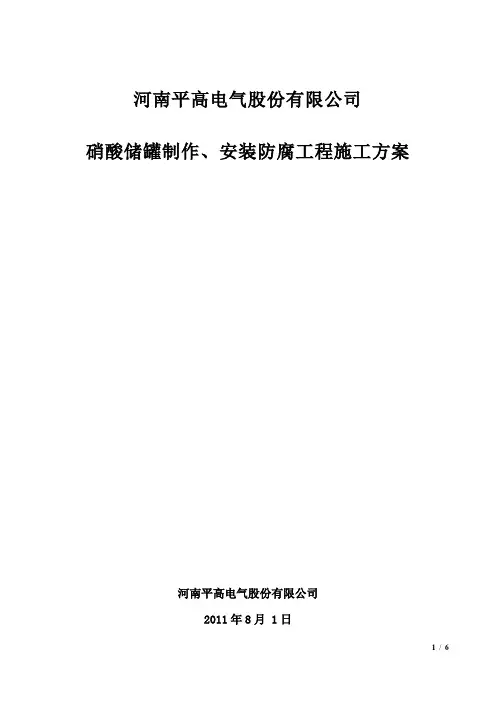

河南平高电气股份有限公司硝酸储罐制作、安装防腐工程施工方案河南平高电气股份有限公司2011年8月 1日河南平高电气股份有限公司硝酸储罐制作、安装防腐工程施工方案一、硝酸储罐及高位槽制作、安装方案1 工程概况公司拟制作、安装硝酸储罐及高位槽各一台，工艺管道四百余米，设备材料为S30403不锈钢。

2 设备参数硝酸储罐（图1）及高位槽（图2）均为常压容器，介质为67.5%硝酸；工作温度为≤50℃；材质为S30403不锈钢；硝酸储罐：外形尺寸φ1800×6400mm；厚度为8㎜；高位槽外形尺寸φ1200×1400mm，厚度为8㎜，底板厚度为8㎜；工作压力为常压。

3 施工程序3.1 硝酸储罐及高位槽制作：硝酸储罐及高位槽制作在本公司院内加工制作，按GB150-1998《钢制压力容器》、TSG R0004-2009《固定式压力容器安全技术监察规程》的有关标准进行下料、焊接、制作、检验、试验，但不出具压力容器文件资料。

设备制作完毕后应进行酸洗钝化。

处理后用着色探伤法试验，无蓝点为合格。

3.2 高位槽安装采用钢结构支撑形式，安装防雷电接地装置。

考虑现场腐蚀特殊情况，结构架选用不锈钢材质，采用∠75×75×6及∠50×50×4，支撑下方跨架于围堰两侧，支撑架垂直高度为6000㎜，上方为2400mm×2400mm平台，便于高位槽的安装及日后维修保养。

平台四周安高度1100㎜高空护栏。

支撑架设检修爬梯，爬梯形式为直爬式，爬梯外围加防护栏。

出高位槽增加一个三通，三通前增加一个电磁控制阀，能够实现在控制室内实行远端切断控制。

电磁阀前后增加手动阀门并安装旁路手动阀，以备维修和应急使用。

3.3 管道、仪表、阀门的安装。

系统安装符合《工业金属管道工程施工规范》规定，按照系统图进行安装，另外需要配置工作紧急用水管路：高位槽工作台配置G1/2”水管、龙头及冲洗水池，下水按相关规定配置；酸泵配G1”及软管接头、G1/2”水管、龙头及冲洗水池，下水按相关规定配置。

储罐施工方案第1篇储罐施工方案一、项目背景随着我国经济的快速发展，各类储罐在石油、化工、医药等行业的应用越来越广泛。

为确保储罐工程的安全、优质、高效完成，特制定本施工方案。

二、施工目标1. 确保施工过程中人员安全、设备完好、环境整洁。

2. 严格遵循国家标准和行业规范，确保工程质量。

3. 提高施工效率，缩短施工周期，降低工程成本。

三、施工准备1. 施工人员：组织具备相应资质和经验的施工人员，进行技术培训和安全教育。

2. 施工设备：配置符合工程需求的施工设备，包括但不限于：吊车、泵车、焊接设备、检测设备等。

3. 施工材料：选用符合国家标准和行业规范的材料，包括储罐主体材料、焊接材料、防腐材料等。

4. 施工图纸：根据设计单位提供的施工图纸，进行详细的技术交底。

5. 施工方案：制定详细的施工方案，明确施工流程、施工方法、质量控制措施等。

6. 施工许可：办理相关施工许可手续，确保工程合法合规。

四、施工流程1. 施工前期准备：完成施工图纸审查、技术交底、施工许可等工作。

2. 场地平整：按照设计要求进行场地平整，确保施工场地满足施工需求。

3. 基础施工：严格按照设计图纸和施工规范进行基础施工，确保基础质量。

4. 储罐制作：按照设计图纸和施工规范，采用先进的制作工艺，确保储罐主体结构质量。

5. 储罐安装：采用专业吊装设备，按照施工方案进行储罐安装。

6. 焊接施工：选用合适的焊接工艺，确保焊接质量符合国家标准。

7. 检测验收：对储罐进行无损检测、压力试验等，确保储罐质量。

8. 防腐施工：根据设计要求，对储罐内外进行防腐处理。

9. 竣工验收：组织相关单位进行竣工验收，确保工程质量。

五、质量控制措施1. 施工过程中，严格执行国家及行业相关标准、规范。

2. 加强施工现场管理，确保施工人员、设备、材料的安全。

3. 对关键工序进行旁站监督，确保施工质量。

4. 对施工过程进行记录，形成完整的施工档案。

5. 定期对施工人员进行技术培训，提高施工技能。

储罐施工方案一、项目背景这个项目是我们公司承接的一座大型储罐的施工任务，储罐直径50米，高度30米，用于储存石油化工产品。

施工地点位于我国某沿海城市的化工园区，地理环境优越，交通便利。

二、施工目标1.按照设计图纸和规范要求，确保储罐主体结构、配套设施及设备安装质量。

2.确保施工安全，预防安全事故的发生。

3.按期完成施工任务，达到业主满意。

三、施工准备1.人员准备：组织一支有经验、技能娴熟的施工队伍，明确各成员职责，进行安全技术交底。

2.材料准备：根据施工需求，提前备足各类建筑材料、设备、工具等。

3.设备准备：检查施工设备，确保设备性能良好，满足施工需求。

4.施工图纸及技术规范：熟悉施工图纸和技术规范，确保施工过程中各项指标符合要求。

四、施工流程1.施工前期（1）现场平整：对施工场地进行平整，清除杂物，确保施工场地清洁、平整。

（2）测量放线：根据设计图纸，进行现场测量，放出储罐基础、罐体、管道等设施的位置线。

2.基础施工（1）基础垫层：按照设计要求，铺设基础垫层，确保基础稳定。

（2）基础模板：根据设计图纸，制作基础模板，保证模板的强度和稳定性。

（3）基础钢筋：按照设计要求，绑扎基础钢筋，确保钢筋间距、长度、直径等符合要求。

（4）基础浇筑：采用商品混凝土，对基础进行浇筑，保证混凝土质量。

3.罐体施工（1）罐壁施工：采用分段施工法，从下至上依次施工罐壁，确保罐壁垂直度、厚度等指标符合要求。

（2）罐顶施工：采用高空作业平台，进行罐顶施工，确保罐顶平整、严密。

（3）罐底施工：采用无缝焊接技术，对罐底进行焊接，保证罐底无泄漏。

4.配套设施及设备安装（1）管道安装：根据设计图纸，进行管道安装，确保管道走向、间距、高度等符合要求。

（2）设备安装：按照设计要求，进行设备安装，确保设备正常运行。

（3）电气安装：进行电气线路的铺设和设备接线，确保电气系统安全可靠。

五、施工质量控制1.严格把控施工材料的质量，确保材料符合国家相关标准。

储罐制作施工方案1. 引言储罐被广泛应用于石油、化工、粮食等行业中，用于储存和运输液态或气态物质。

本文档旨在提供一个储罐制作施工方案，以确保储罐的安全性和可靠性。

2. 设计要求在开始储罐制作的施工过程之前，有一些关键的设计要求需要满足：•容量需求：根据使用场景和物质类型确定储罐的容量要求。

•材料选择：根据物质的性质和储罐的应用环境选择合适的材料，例如碳钢、不锈钢等。

•结构设计：确定储罐的结构类型，如立式、卧式、球形等，并设计储罐的强度、刚度和稳定性。

3. 施工流程储罐制作的施工流程可分为以下步骤：3.1 准备工作在开始施工之前，需要进行以下准备工作：•搭建施工平台和脚手架，确保施工安全。

•准备所需的工具和设备，包括焊接设备、起重机械等。

•检查施工现场，确保无任何安全隐患。

3.2 原材料准备•根据设计要求，采购合适的材料，包括钢板、焊条等。

•对原材料进行验收，确保其符合规定的质量标准。

•进行材料的切割和预加工，以备后续使用。

3.3 焊接工艺•根据设计要求，采用适当的焊接工艺进行焊接。

•清理焊接表面，确保焊接接缝的质量和完整性。

•进行焊接工艺的监控和质量检查，确保焊接质量符合要求。

3.4 衬里材料安装•根据设计要求，选择合适的衬里材料，如橡胶、塑料等。

•进行衬里材料的安装和固定，确保其能够有效地保护储罐内壁。

3.5 防腐处理•对储罐的外表面进行防腐处理，防止锈蚀和腐蚀的发生。

•可选择喷涂、喷砂等防腐处理方法，根据具体情况进行选择。

3.6 检验和试验•进行储罐的检验和试验，包括密封性测试、压力测试等。

•对试验结果进行分析和评估，确保储罐的质量和可靠性。

3.7 完工验收•对储罐进行最终的完工验收，确保储罐符合设计要求和相关标准。

•如有必要，提交相关验收报告和证书。

4. 安全措施在储罐制作的施工过程中，需要严格遵守以下安全措施：•确保工人佩戴合适的个人防护装备，如安全帽、防护眼镜等。

•确保施工现场通风良好，防止有害气体积聚。

储罐施工方案范文一、项目背景储罐是一种用于存储液体或气体的设备，广泛应用于石油、化工、食品、制药等行业。

储罐的施工对于保证产品的质量和提高生产效率至关重要。

因此，制定科学合理的储罐施工方案是非常必要的。

二、施工目标1.确保储罐的安全性：施工过程中，要严格遵守相关安全操作规程，确保施工人员的人身安全，以及减少设备故障的可能性；2.保证施工质量：施工过程中，要按照相关标准和规范进行操作，确保储罐的使用寿命和产品质量；3.提高施工效率：结合实际情况，合理安排施工流程，提高施工效率，减少生产停工时间。

三、施工步骤1.前期准备：确定施工现场，编制详细的施工计划，包括材料采购、设备调配、工程人员组织等；2.地基处理：对于大型储罐，要进行地基处理，包括排水、平整、加固等工作；3.基础施工：根据设计要求，进行基础的施工，包括浇筑混凝土、铺设防渗层等；4.立罐架设：通过起重机进行立罐架设，确保储罐的稳定性和安全性；5.罐体焊接：进行罐体的焊接工作，包括罐体壁板、头板、底板等的焊接，要保证焊缝的质量；6.附件安装：将需要安装的附件，如进出口阀门、压力表等，按照设计要求进行安装；7.防腐处理：根据施工环境和储存物质的特点，选择合适的防腐方式进行处理；8.涂装：对于需要涂装的储罐，进行底漆、中涂和面涂的施工，保护罐体表面；9.绝热处理：对于需要绝热处理的储罐，进行绝热材料的施工，减少能量的损失；10.设备调试：通过设备的调试和试运行，确保储罐的使用性能；11.验收和交付：按照相关标准和规范进行验收，确保储罐的施工质量，最终交付使用。

四、施工安全措施1.先进行安全培训：对参与储罐施工的人员进行安全培训，提高他们的安全意识和操作技能；2.建立施工现场安全管理制度：建立施工现场安全管理制度，明确每个人员的职责，严格执行工作票、动火审批等流程；3.确保施工现场整洁：保持施工现场的整洁，减少杂物、障碍物的存在，防止意外伤害；4.设立安全防护设施：在施工现场设置必要的安全防护设施，如安全带、安全网、防护栏等；5.保持通讯畅通：保持施工现场的通讯畅通，及时沟通和解决可能出现的安全问题；6.对危险作业进行监督：对于危险作业，进行监督，确保施工人员按照规定操作，杜绝安全隐患。

储罐制作安装施工方案一、前期准备工作1.项目调研与策划：首先对项目进行详细调研，了解场地情况、设计要求以及安装时间等基本信息，然后进行施工策划，确定施工阶段、工期、人力资源等。

2.设计储罐图纸：根据项目设计要求，制作储罐的施工图纸。

图纸应包括储罐的尺寸、结构、材料和焊接等详细要求。

4.制定施工计划：根据前期准备工作，制定详细的施工计划。

计划应包括施工的时间节点、工作内容、人员配备、工程资金预算等。

二、施工准备工作1.场地清理：在施工现场进行场地清理，清除障碍物，确保施工的顺利进行。

2.搭建工地围挡：搭建工地围挡，确保工地的安全与秩序。

3.布置施工设备：根据施工计划确定所需的施工设备，并将其布置在适当的位置。

4.检修检测设备：检修和检测所有用于施工过程中的设备，确保其正常运行。

三、储罐制作工程1.加工材料：根据储罐的设计图纸，对所需材料进行加工切割。

2.焊接工序：根据储罐的设计要求，对加工后的材料进行焊接，并对焊接接头进行质量检验。

3.储罐部件组合：将焊接完成的储罐部件进行组合，并通过螺栓等方式固定。

4.进行压力测试：在储罐制作完成后，进行压力测试，确保其能够承受设计要求的压力。

5.储罐表面处理：对储罐进行表面处理，如除锈、防腐等，以增加储罐的使用寿命。

四、储罐安装工程1.运输储罐：将制作完成的储罐运输至安装现场，并进行卸载。

2.基础施工：根据储罐的设计要求，进行基础施工，确保储罐的稳定性。

3.储罐吊装：使用适当的起重设备将储罐吊装到基础上，并进行校正。

4.连接管路：根据设计要求，将储罐与管道连接，确保其正常运行。

5.安装配件：根据储罐的设计要求，安装配套的仪表、阀门和附件等。

五、储罐验收和调试1.验收工作：完成储罐的安装后，进行验收工作，包括材料验收、安装质量检验等。

2.调试工作：对已安装的储罐进行系统调试，确保其正常运行。

3.试运行：储罐安装调试完成后，进行试运行，检查其运行状态和安全性能。

六、施工完工和竣工交付1.施工完工：随着储罐安装调试工作的完成，最终完成整个储罐制作安装施工的工作。

第1篇一、项目概述1.1 项目背景随着我国经济的快速发展，石油、化工、食品等行业对储罐的需求日益增加。

储罐作为储存、运输、加工各类液体、气体的重要设备，其安全、稳定运行对于企业的生产和发展具有重要意义。

本方案旨在为储罐安装施工提供一套科学、合理、安全的施工方案，确保储罐安装工程顺利进行。

1.2 项目内容本项目涉及储罐的安装施工，包括储罐基础施工、储罐本体安装、附件安装、电气设备安装、防腐保温、试压、验收等环节。

二、施工组织设计2.1 施工组织架构本项目成立项目经理部，下设施工技术部、质量保证部、安全环保部、物资供应部、人力资源部等部门，确保施工组织有序、高效。

2.2 施工人员配备根据工程量及施工要求，配备相应的施工人员，包括施工队长、技术员、安全员、电工、焊工、防腐工、保温工等。

2.3 施工进度计划根据工程量及施工要求，制定详细的施工进度计划，确保工程按期完成。

三、施工工艺及技术要求3.1 储罐基础施工3.1.1 土方开挖及基础垫层1. 根据设计要求，进行储罐基础土方开挖，确保基础底面平整、坚实。

2. 土方开挖过程中，应做好排水、防坍塌措施。

3. 基础垫层采用C15混凝土，厚度按设计要求进行施工。

3.1.2 基础垫层施工1. 混凝土浇筑前，对基础垫层进行清理，确保表面干净、无杂物。

2. 混凝土浇筑过程中，应严格控制混凝土的配合比及坍落度，确保混凝土质量。

3. 混凝土浇筑后，应及时进行养护，确保强度达到设计要求。

3.2 储罐本体安装3.2.1 储罐本体组装1. 按照设计图纸，将储罐本体分段进行组装，确保组装精度。

2. 组装过程中，严格控制组装间隙，确保储罐本体组装质量。

3.2.2 储罐本体焊接1. 焊接前，对储罐本体进行清理，确保焊接质量。

2. 焊接过程中，采用合理的焊接工艺，确保焊接质量。

3. 焊接完成后，对焊缝进行无损检测，确保焊缝质量。

3.3 附件安装3.3.1 附件选型1. 根据设计要求，选择合适的附件，包括进出口管道、人孔、排污口、液位计、安全阀等。

河南平高电气股份有限公司硝酸储罐制作、安装防腐工程施工方案河南平高电气股份有限公司2011年8月 1日河南平高电气股份有限公司硝酸储罐制作、安装防腐工程施工方案一、硝酸储罐及高位槽制作、安装方案1 工程概况公司拟制作、安装硝酸储罐及高位槽各一台，工艺管道四百余米，设备材料为S30403不锈钢。

2 设备参数硝酸储罐（图1）及高位槽（图2）均为常压容器，介质为%硝酸；工作温度为≤50℃；材质为S30403不锈钢；硝酸储罐：外形尺寸φ1800×6400mm；厚度为8㎜；高位槽外形尺寸φ1200×1400mm，厚度为8㎜，底板厚度为8㎜；工作压力为常压。

3 施工程序硝酸储罐及高位槽制作：硝酸储罐及高位槽制作在本公司院内加工制作，按GB150-1998《钢制压力容器》、TSG R0004-2009《固定式压力容器安全技术监察规程》的有关标准进行下料、焊接、制作、检验、试验，但不出具压力容器文件资料。

设备制作完毕后应进行酸洗钝化。

处理后用着色探伤法试验，无蓝点为合格。

高位槽安装采用钢结构支撑形式，安装防雷电接地装置。

考虑现场腐蚀特殊情况，结构架选用不锈钢材质，采用∠75×75×6及∠50×50×4，支撑下方跨架于围堰两侧，支撑架垂直高度为6000㎜，上方为2400mm×2400mm平台，便于高位槽的安装及日后维修保养。

平台四周安高度1100㎜高空护栏。

支撑架设检修爬梯，爬梯形式为直爬式，爬梯外围加防护栏。

出高位槽增加一个三通，三通前增加一个电磁控制阀，能够实现在控制室内实行远端切断控制。

电磁阀前后增加手动阀门并安装旁路手动阀，以备维修和应急使用。

管道、仪表、阀门的安装。

系统安装符合《工业金属管道工程施工规范》规定，按照系统图进行安装，另外需要配置工作紧急用水管路：高位槽工作台配置G1/2”水管、龙头及冲洗水池，下水按相关规定配置；酸泵配G1”及软管接头、G1/2”水管、龙头及冲洗水池，下水按相关规定配置。

硝酸储罐布置施工方案定版公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]河南平高电气股份有限公司硝酸储罐制作、安装防腐工程施工方案河南平高电气股份有限公司2011年8月 1日河南平高电气股份有限公司硝酸储罐制作、安装防腐工程施工方案一、硝酸储罐及高位槽制作、安装方案1 工程概况公司拟制作、安装硝酸储罐及高位槽各一台，工艺管道四百余米，设备材料为S30403不锈钢。

2 设备参数硝酸储罐（图1）及高位槽（图2）均为常压容器，介质为%硝酸；工作温度为≤50℃；材质为S30403不锈钢；硝酸储罐：外形尺寸φ1800×6400mm；厚度为8㎜；高位槽外形尺寸φ1200×1400mm，厚度为8㎜，底板厚度为8㎜；工作压力为常压。

3 施工程序硝酸储罐及高位槽制作：硝酸储罐及高位槽制作在本公司院内加工制作，按GB150-1998《钢制压力容器》、TSG R0004-2009《固定式压力容器安全技术监察规程》的有关标准进行下料、焊接、制作、检验、试验，但不出具压力容器文件资料。

设备制作完毕后应进行酸洗钝化。

处理后用着色探伤法试验，无蓝点为合格。

高位槽安装采用钢结构支撑形式，安装防雷电接地装置。

考虑现场腐蚀特殊情况，结构架选用不锈钢材质，采用∠75×75×6及∠50×50×4，支撑下方跨架于围堰两侧，支撑架垂直高度为6000㎜，上方为2400mm×2400mm平台，便于高位槽的安装及日后维修保养。

平台四周安高度1100㎜高空护栏。

支撑架设检修爬梯，爬梯形式为直爬式，爬梯外围加防护栏。

出高位槽增加一个三通，三通前增加一个电磁控制阀，能够实现在控制室内实行远端切断控制。

电磁阀前后增加手动阀门并安装旁路手动阀，以备维修和应急使用。

管道、仪表、阀门的安装。

系统安装符合《工业金属管道工程施工规范》规定，按照系统图进行安装，另外需要配置工作紧急用水管路：高位槽工作台配置G1/2”水管、龙头及冲洗水池，下水按相关规定配置；酸泵配G1”及软管接头、G1/2”水管、龙头及冲洗水池，下水按相关规定配置。

储罐施工方案储罐作为一种常见的工业设备，在各个行业都有广泛的应用。

储罐的施工是储罐产品能否正常使用的关键之一，良好的施工方案能够保证储罐的质量，提高使用寿命、降低安全风险。

下面，我们就来详细介绍一下储罐的施工方案。

一、设计方案首先，储罐的施工需要第一步制定设计方案。

设计方案的主要内容包括罐体尺寸、选型规格、防腐材料、防腐涂料等，以及储罐的支撑结构和附属设备的设计选型。

设计方案的主要目的是在尽可能满足储罐的使用要求的前提下，提高运行效率，降低成本，并保证储罐的安全可靠性。

二、基础施工基础施工是储罐施工的第二步，也是非常重要的一步。

储罐基础应根据储罐的规格和重量要求，选用适当的基础形式。

针对不同类型的储罐，其基础也会有所变化。

通常情况下，地基垫层应用厚度不小于150mm的混凝土，基础块应用C30以上的混凝土浇筑，混凝土强度应符合国家标准要求。

三、罐体制造储罐施工的第三步是罐体制造。

罐体制造需要先进行板材裁剪，然后进行卷制和成型。

重要的是，施工要确保各种连接方式的密封性能，如卷盖、法兰等，以避免漏油事故的发生。

制造罐体时，对罐体底部和墙部的加强筋、悬吊板以及其他内部加强材料也需要进行良好的制造和安装。

四、表面处理在罐体制造完成后，储罐施工的下一步是表面处理。

罐体的表面处理是保证防腐涂层牢固、美观、长久的保证。

按照工艺要求，先将罐体表面清理干净，过滤掉杂质等，然后进行打磨和防锈处理，以提高罐体表面的防腐能力。

在表面处理后，需要进行喷漆和涂料的处理，以使罐体表面的颜色更加均匀，防止因为天气等原因的影响导致表面受损。

五、附属设备施工储罐的施工还需要考虑安装附属设备。

这些设备包括测温仪、液位仪、液位计、进出口管道、安全阀等。

这些设备的安装也需要按照相关的规范和要求进行，保证其能够良好地运行。

六、罐容试验储罐施工的最后一步是罐容试验。

这一步是保证储罐安全可靠的重要一环。

罐容试验要求用水或设计液体来试验，检测罐体和连接件的密封性和抗压能力，以保证罐体可以正常运行。
