电气安装工程单位、分部、分项、检验批划分

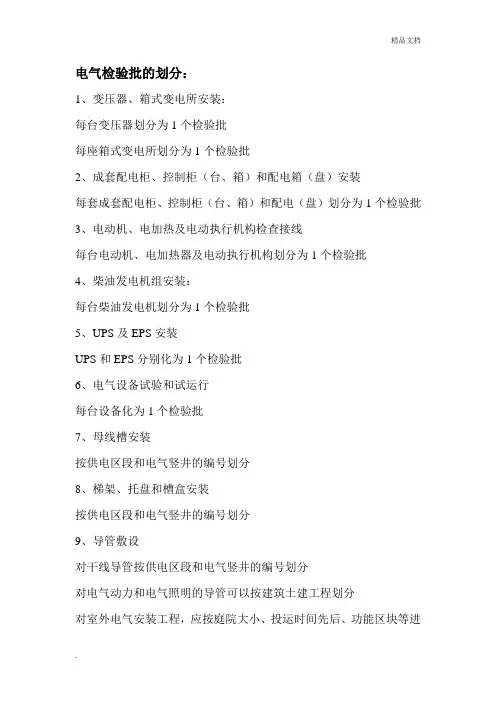

电气检验批的划分：1、变压器、箱式变电所安装：每台变压器划分为1个检验批每座箱式变电所划分为1个检验批2、成套配电柜、控制柜（台、箱）和配电箱（盘）安装每套成套配电柜、控制柜（台、箱）和配电（盘）划分为1个检验批3、电动机、电加热及电动执行机构检查接线每台电动机、电加热器及电动执行机构划分为1个检验批4、柴油发电机组安装：每台柴油发电机划分为1个检验批5、UPS及EPS安装UPS和EPS分别化为1个检验批6、电气设备试验和试运行每台设备化为1个检验批7、母线槽安装按供电区段和电气竖井的编号划分8、梯架、托盘和槽盒安装按供电区段和电气竖井的编号划分9、导管敷设对干线导管按供电区段和电气竖井的编号划分对电气动力和电气照明的导管可以按建筑土建工程划分对室外电气安装工程，应按庭院大小、投运时间先后、功能区块等进行划分10、电缆敷设按供电区段和电气竖井的编号划分11、导管内穿线和槽盒内敷线其界区的划分应与土建工程一致对室外电气安装工程，应按庭院大小、投运时间先后、功能区块等进行划分12、塑料护套线直敷布线其界区的划分应与土建工程一致13、钢索配线其界区的划分应与建筑土建工程一致14、电缆头制作、导线连接和线路绝缘测试按供电区段和电气竖井的编号划分对室外电气安装工程，应按庭院大小、投运时间先后、功能区块等进行划分15、普通灯具安装其界区的划分应与建筑土建工程一致16、专用灯具安装其界区的划分应与建筑土建工程一致17、开关、插座、风扇安装其界区的划分应与建筑土建工程一致18建筑物照明通电试运行化为一个检验批或按供电区段划分检验批19、接地装置安装人工接地装置划分为1个检验批利用建筑物基础钢筋的接地体划分为1个检验批大型基础可按区块划分成若干个检验批对室外电气安装工程，应按功能区块进行划分20、接地干线敷设每座变配电室划分为1个检验批对电气竖井，6层以下的建筑应作为1个检验批高层建筑中依均压环设置间隔的层数应作为1个检验批21、防雷引下线及接闪器安装6层以下的建筑物应作为1个检验批高层建筑中依均压环设置间隔的层数应作为1个检验批接闪器安装同一屋面，应作为1个检验批22、建筑物等电位联接建筑物的总等电位联接应作为1个检验批每个局部等电位联接应作为1个检验批电子系统设备机房应作为1个检验批检验批容量单位室外电气：座、台、m、回路、线路、套变配电室：座、台、m、端子、线路、处供电干线：台、m、回路、线路电气动力：台、m、回路、线路、开关、插座电气照明：台、m、回路、线路、开关、插座自备电源：台、m、回路、线路、处防雷接地：m、处。

电气检验批的划分：1、变压器、箱式变电所安装：每台变压器划分为1个检验批每座箱式变电所划分为1个检验批2、成套配电柜、控制柜（台、箱）和配电箱（盘）安装每套成套配电柜、控制柜（台、箱）和配电（盘）划分为1个检验批3、电动机、电加热及电动执行机构检查接线每台电动机、电加热器及电动执行机构划分为1个检验批4、柴油发电机组安装：每台柴油发电机划分为1个检验批5、UPS及EPS安装UPS和EPS分别化为1个检验批6、电气设备试验和试运行每台设备化为1个检验批7、母线槽安装按供电区段和电气竖井的编号划分8、梯架、托盘和槽盒安装按供电区段和电气竖井的编号划分9、导管敷设对干线导管按供电区段和电气竖井的编号划分对电气动力和电气照明的导管可以按建筑土建工程划分对室外电气安装工程，应按庭院大小、投运时间先后、功能区块等进—行划分10、电缆敷设按供电区段和电气竖井的编号划分11、导管内穿线和槽盒内敷线其界区的划分应与土建工程一致对室外电气安装工程，应按庭院大小、投运时间先后、功能区块等进行划分12、塑料护套线直敷布线其界区的划分应与土建工程一致13、钢索配线其界区的划分应与建筑土建工程一致14、电缆头制作、导线连接和线路绝缘测试按供电区段和电气竖井的编号划分对室外电气安装工程，应按庭院大小、投运时间先后、功能区块等进行划分15、普通灯具安装其界区的划分应与建筑土建工程一致16、专用灯具安装其界区的划分应与建筑土建工程一致17、开关、插座、风扇安装其界区的划分应与建筑土建工程一致18建筑物照明通电试运行—化为一个检验批或按供电区段划分检验批19、接地装置安装人工接地装置划分为1个检验批利用建筑物基础钢筋的接地体划分为1个检验批大型基础可按区块划分成若干个检验批对室外电气安装工程，应按功能区块进行划分20、接地干线敷设每座变配电室划分为1个检验批对电气竖井，6层以下的建筑应作为1个检验批高层建筑中依均压环设置间隔的层数应作为1个检验批21、防雷引下线及接闪器安装6层以下的建筑物应作为1个检验批高层建筑中依均压环设置间隔的层数应作为1个检验批接闪器安装同一屋面，应作为1个检验批22、建筑物等电位联接建筑物的总等电位联接应作为1个检验批每个局部等电位联接应作为1个检验批电子系统设备机房应作为1个检验批检验批容量单位室外电气：座、台、m、回路、线路、套变配电室：座、台、m、端子、线路、处供电干线：台、m、回路、线路—电气动力：台、m、回路、线路、开关、插座电气照明：台、m、回路、线路、开关、插座自备电源：台、m、回路、线路、处防雷接地：m、处。

聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划[内容摘要]：监理工程师在建筑电气工程的施工监理过程中，如何从检验批划分、质量控制资料及安全和功能检验（检测）资料、工序报验的时间、资料填写几个方面进行工程质量验收资料的控制。

[关键词]：建筑电气工程质量验收资料控制检验批划分附加表式时间控制资料填写自2002年11月1日《建筑工程质量验收资料》开始在新的工程中使用，我一直在施工现场从事建筑安装工程的监理工作。

在对现场工程质量进行控制时，对工程质量验收资料的控制也逐渐成为质量控制的一种手段。

通过两年来对《建筑工程质量验收资料》的实践应用与总结，尤其是对《建筑电气工程施工质量验收资料》的报验、收集、整理，总结了一些经验，并在2004年所在的“楚港兴市花苑”工程监理过程中具体实施，得到了建设单位和施工单位的认可及好评。

根据《建筑工程施工质量验收统一标准》，建筑电气工程是一个分部工程，其下有7个子分部工程，针对普通住宅常用的几个分项工程本文做详细说明。

监理对建筑电气工程质量验收资料的控制，主要从以下几个方面入手。

1．检验批划分的控制在施工过程中，监理所收到的质量验收资料主要是施工单位的材料报验单和工序报验单，工序报验即各分项工程检验批的报验。

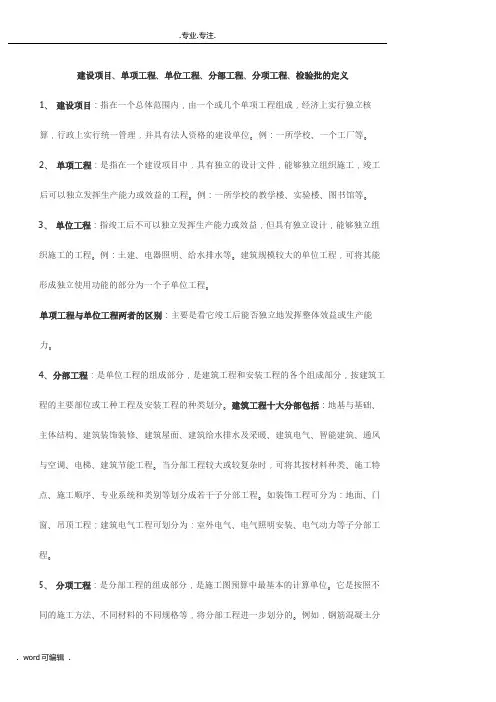

建设项目、单项工程、单位工程、分部工程、分项工程、检验批的定义1、建设项目：指在一个总体范围内，由一个或几个单项工程组成，经济上实行独立核算，行政上实行统一管理，并具有法人资格的建设单位。

例：一所学校、一个工厂等。

2、单项工程：是指在一个建设项目中，具有独立的设计文件，能够独立组织施工，竣工后可以独立发挥生产能力或效益的工程。

例：一所学校的教学楼、实验楼、图书馆等。

3、单位工程：指竣工后不可以独立发挥生产能力或效益，但具有独立设计，能够独立组织施工的工程。

例：土建、电器照明、给水排水等。

建筑规模较大的单位工程，可将其能形成独立使用功能的部分为一个子单位工程。

单项工程与单位工程两者的区别：主要是看它竣工后能否独立地发挥整体效益或生产能力。

4、分部工程：是单位工程的组成部分，是建筑工程和安装工程的各个组成部分，按建筑工程的主要部位或工种工程及安装工程的种类划分。

建筑工程十大分部包括：地基与基础、主体结构、建筑装饰装修、建筑屋面、建筑给水排水及采暖、建筑电气、智能建筑、通风与空调、电梯、建筑节能工程。

当分部工程较大或较复杂时，可将其按材料种类、施工特点、施工顺序、专业系统和类别等划分成若干子分部工程。

如装饰工程可分为：地面、门窗、吊顶工程；建筑电气工程可划分为：室外电气、电气照明安装、电气动力等子分部工程。

5、分项工程：是分部工程的组成部分，是施工图预算中最基本的计算单位。

它是按照不同的施工方法、不同材料的不同规格等，将分部工程进一步划分的。

例如，钢筋混凝土分部工程，可分为捣制和预制两种分项工程；预制楼板工程，可分为平板、空心板、槽型板等分项工程；砖墙分部工程，可分为实心墙、空心墙、内墙、外墙、一砖厚墙，一砖半厚墙等分项工程。

按照不同的施工方法、不同的材料、不同的规格划分。

例：砖石工程可分为砖砌体、毛石砌体两类，其中砖砌体可按部位不同分为内墙、外墙、女儿墙。

分项工程是计算工、料及资金消耗的最基本的构造要素。

分部分项工程检验批的划分按照《建筑工程施工质量验收统一标准》GB50300-2001，本住宅工程划分为地基与基础、主体结构、装饰装修、屋面、给排水与采暖、电气、节能7个分部工程。

一、地基与基础分部分项工程检验批的划分：本工程按规范要求将±0.000以下结构及防水分项工程纳入地基与基础分部工程，其他地面、抹灰、门窗、涂料、油漆均纳入建筑装饰装修分部工程。

地基与基础分部工程含10个分项工程，共划分为44个检验批。

具体如下：1、土方开挖分项工程划分为1个检验批；2、地基处理分项工程科划分为1个检验批；3、土方回填分项工程划分为1个检验批；4、基础防腐分项工程划分为1个检验批；5、模板分项工程划分为12个检验批；6、钢筋分项工程划分为8个检验批；7、混凝土分项工程划分为12个检验批；8、现浇结构分项工程划分为6个检验批；9、基础砖砌体分项工程划分为1个检验批；10、基础配筋砌体分项工程划分为1个检验批；二、主体分部分项工程检验批的划分：主体结构分部工程由混凝土结构和砖砌体结构工程组成。

含7个分项工程。

按照《建筑工程施工质量验收统一标准》第4.0.4和4.0.5条规定，主体结构工程检验批可按楼层或施工段划分。

共划分为112个检验批。

1、模板分项工程划分为28个检验批。

2、钢筋分项工程划分为28个检验批。

3、砼分项工程划分为28个检验批。

4、现浇结构分项工程划分为14个检验批。

5、砖砌体分项工程划分为5个检验批。

6、配筋砌体分项工程划分为5个检验批。

7、填充墙分项工程划分为4个检验批。

三、建筑屋面分部分项工程检验批的划分：建筑屋面分部工程由卷材防水屋面工程组成，含4个分项工程，各分项工程均划分为1个检验批，共4个检验批。

1、屋面保温层分项工程划分为1个检验批。

2、屋面找平层分项工程划分为1个检验批。

3、屋面卷材防水层分项工程划分为1个检验批。

4、屋面细部构造分项工程划分为1个检验批。

四、建筑装饰装修分部分项工程检验批划分：建筑装饰装修分部工程由抹灰、门窗、饰面砖、涂料、地面、细部工程组成，含15个分项工程，按楼层、单元和单位划分检验批，共划分为42个检验批。

检验批划分原则分部（子分部）工程、分项工程的划分，已在各专业规范中全部列出，各工程项目可按工程实际情况选择参照划分。

检验批的划分和数量确定，应视工程的特点（如施工段、结构缝、楼层、部位、工艺、系统等）情况进行确定，这样便于质量管理和工程质量控制，也便于质量验收。

检验批的划分，实质是分项工程验收批数的确定，一个分项工程可按工程的特点分为一个或若干个检验批进行验收；而在检验批划分和数量确定时，则应按下列各分部工程相关要求进行划分和确定；1、地基与基础分部工程(1)无技护土方子工程：包括土方开挖、土方回填等分项，应按施工流水段（分段开挖)结构缝（后浇带等）划分为若干个检验批。

(2)有技护土方子工程：包括进底降水、地下连续墙、土钉墙、支撑等分顶，按施工流水分段（分段、分层开挖、支撑形式）、结构缝（后浇带等）或机械分组划分为若干个检验批。

(3)地基与分子处理子分部：包含注浆地基、水泥土搅拌桩等分项按施工流水段（部位）、工艺或机械分组划分若干个检验批。

(4)桩基子分部：包含砼预制桩、PHC桩、钢管桩、灌注桩等分项，按施工流水段、品种规格、沉桩方法、工作条件或机械分组划分若干个检验批。

(5)其它子分部（地下防水、基础等），按地下层、结构缝、施工流水段划分若干个检验批。

其中防水分项工程，除按本条要求划分外，并按不同设计材料、工艺要求划分检验批，纳入防水分项工程。

2、主体结构分部工程（1）砼结构子分部：包含模板、钢筋混凝土等分项要求，按施工段、结构缝、楼层或工作班组划分为若干个检验批。

（2）钢结构子分部：1）钢结构按楼层或施工段（吊装单件）变形缝划分检验批；2）压型金属板按屋面、墙板、楼面等不同部位划分；3）对于原材料及成品进场时的验收检验批，应根据工程规模及进料实际情况合并或分解划分。

（3）砌体结构子分部：按施工段、楼层、变形缝、砌体品种、砂浆强度等级或工作组划分若干个检验批。

3、建筑装饰装修工程分部（1）建筑地面子分部：1）基层（各构造层）和各类面层的分顶工程，检验批按楼层或每层施工段（或变形缝）划分。

项工程定义1、建设项目：指是指有一个设计任务书，按一个总体设计进行施工，经济上实行独立核算，有独立的管理单位。

如一个工厂、一所学校等。

建设项目的工程造价一般由编制设计总概算或设计概算或修正概算来确定。

2、单项工程（工程项目）：是指能独立设计、施工、建成后能独立发挥生产能力或工程效益的工程项目。

如教学楼、办公楼等。

其造价由编制单项工程综合概预算确定。

3、单位工程：是指可以独立设计、施工，但不能独立形成生产能力与发挥效益的工程。

它是单项工程的组成部分。

如一般土建工程、装饰工程、水电安装工程等。

单位工程造价一般由编制施工图预算（或单位工程设计概算）确定。

4、分部工程：它是单位工程的组成部分。

它是按照建筑物或构筑物的结构部位或主要的工种工程划分的工程分部。

如基础工程、主体工程、钢筋混凝土工程等。

5、分项工程（定额子目）：它是分部工程的组成部分。

一般按照施工过程、施工工序、施工方法、材料规格、结构特征、构件名称、作用、用途等划分。

如混凝土工程中分的柱、梁、板等。

单项工程单项工程(single construction)是建设项目的组成部分，指具有单独设计文件的，建成后可以独立发挥生产能力或效益的一组配套齐全的工程项目。

如工厂中的生产车间、办公楼、住宅；学校中的教学楼、食堂、宿舍等，它是基建项目的组成部分。

单项工程从施工的角度看是一个独立的系统，在工程项目总体施工部署和管理目标的指导下，形成自身的项目管理方案和目标，依照其投资和质量要求，如期建成并交付使用。

如良种繁育基地建设项目中的实验室、种子加工车间、晒场，良种种植田间工程等；畜牧养殖项目中的饲料加工车间、畜禽养殖场、屠宰加工车间等。

单位工程是指具有单独设计和独立施工条件，但不能独立发挥生产能力或效益的工程，它是单项工程的组成部分。

如生产车间这个单项工程是由厂房建筑工程和机械设备安装工程等单位工程所组成。

建筑工程还可以细分为一般土建工程、水暖卫工程、电器照明工程和工业管道工程等单位工程。

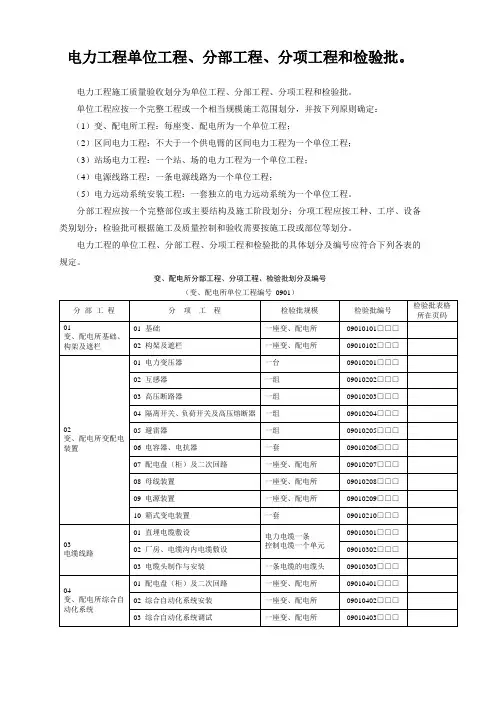

电力工程单位工程、分部工程、分项工程和检验批。

电力工程施工质量验收划分为单位工程、分部工程、分项工程和检验批。

单位工程应按一个完整工程或一个相当规模施工范围划分，并按下列原则确定：
（1）变、配电所工程：每座变、配电所为一个单位工程；
（2）区间电力工程：不大于一个供电臂的区间电力工程为一个单位工程；
（3）站场电力工程：一个站、场的电力工程为一个单位工程；
（4）电源线路工程：一条电源线路为一个单位工程；
（5）电力远动系统安装工程：一套独立的电力远动系统为一个单位工程。

分部工程应按一个完整部位或主要结构及施工阶段划分；分项工程应按工种、工序、设备类别划分；检验批可根据施工及质量控制和验收需要按施工段或部位等划分。

电力工程的单位工程、分部工程、分项工程和检验批的具体划分及编号应符合下列各表的规定。

变、配电所分部工程、分项工程、检验批划分及编号
（变、配电所单位工程编号0901）
续表
区间电力分部工程、分项工程、检验批划分及编号（区间电力单位工程编号0902）
电力远动系统安装分部工程、分项工程、检验批划分及编号（电力远动系统安装单位工程编号0905）。

电气安装工程单位、分部、分项、检验批划分聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划1聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划2聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划3聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划4聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划5聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划6聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划7聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划8聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划9聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划10聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划11聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划12聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划[内容摘要]：监理工程师在建筑电气工程的施工监理过程中，如何从检验批划分、质量控制资料及安全和功能检验（检测）资料、工序报验的时间、资料填写几个方面进行工程质量验收资料的控制。

[关键词]：建筑电气工程质量验收资料控制检验批划分附加表式时间控制资料填写自2002年11月1日《建筑工程质量验收资料》开始在新的工程中使用，我一直在施工现场从事建筑安装工程的监理工作。

在对现场工程质量进行控制时，对工程质量验收资料的控制也逐渐成为质量控制的一种手段。

通过两年来对《建筑工程质量验收资料》的实践应用与总结，尤其是对《建筑电气工程施工质量验收资料》的报验、收集、整理，总结了一些经验，并在2004年所在的“楚港兴市花苑”工程监理过程中具体实施，得到了建设单位和施工单位的认可及好评。

13根据《建筑工程施工质量验收统一标准》，建筑电气工程是一个分部工程，其下有7个子分部工程，针对普通住宅常用的几个分项工程本文做详细说明。

监理对建筑电气工程质量验收资料的控制，主要从以下几个方面入手。

《建筑工程施工质量验收统一标准》（GB50300-2013）——建筑电气检验批划分室外电气子分部：变压器、箱式变电所安装检验批质量验收记录本表适用于变压器、箱式变电所安装工程的检验批质量验收。

一、检验批划分按一个设计系统或设备组别划分为一个检验批。

二、主控项目1.变压器安装及外观检查：本条是对变压器安装的基本要求，位置正确是指中心线和标高符合设计要求。

2.变压器中性点、箱式变电所N和PE母线的连接地连接及支架或框架接地：变压器的接地既有高压部分的保护接地，又有低压部分的工作接地；而低压供电系统在建筑电气工程中普遍采用TN-S或TN-C-S系统，即不同形式的保护接零系统。

3.变压器的交接试验：变压器安装好后，必须经交接试验合格，并出具报告后，才具备通电条件。

交接试验的内容和要求，即合格的判定条件是依据现行国家标准。

4.箱式变电所及落地配电箱的固定、箱体的接地或接零：箱式变电所在建筑电气工程中以住宅小区室外设置为主要形式，本体有较好的防雨雪和通风性能，但其底部不是全密闭的，故而要注意防积水入侵，其基础的高度及周围排水通道设置应在施工图上加以明确。

因产品的固定形式有两种，所以分别加以描述。

5.箱式变电所的交接检验：目前国内箱式变电所主要有两种产品，前者为高压柜、低压柜、变压器三个独立的单元组合而成，后者为引进技术生产的高压开关设备和变压器设在一个油箱内的箱式变电所。

三、一般项目1.有载调压开关检查：为提高供电质量，建筑电气工程经常采用有载调压变压器，而且是以自动调节的为主，通电前除应做电气交接试验外，还应对有载调压开关裸露在(油)箱外的机械传动部分做检查，要在点动试验符合要求后，才能切换到自动位置。

自动切换调节的有载调压变压器，由于控制调整的元件不同，调整试验时，还应注意产品技术文件的特殊规定。

2.绝缘件和测温仪表检查：变压器就位后，要在其上部配装进出入母线和其他有关部件，往往由于工作不慎，在施工中会给变压器外部的绝缘器件造成损伤，所以交接试验和通电前均应认真检查是否有损坏，且外表不应有尘垢，否则初通电时会有电气故障发生。

分项工程→分部工程→单位工程→单项工程分项工程分项工程(kinds of constr‎u ction‎)是指分部工程‎的组成部分，是施工图预算‎中最基本的计‎算单位。

它是按照不同‎的施工方法、不同材料的不‎同规格等，将分部工程进‎一步划分的。

例如，钢筋混凝土分‎部工程，可分为捣制和‎预制两种分项‎工程；预制楼板工程‎，可分为乎板、空心板、槽型板等分项‎工程；砖墙分部工程‎，可分为眠墙(实心墙)、空心墙、内墙、外墙、一砖厚墙，一砖半厚墙等‎分项工程。

分项和分部怎‎么区别：对于分部应该‎是建筑物的一‎部分，应该是某一项‎专业的设备，对于分项工程‎是最小的，再也分不下去‎的。

比如：混凝土程是最‎小的，是分项工程，那么若干个分‎项的工程合在‎一起就形成一‎个分部工程，分部工程合在‎一起就形成一‎个单位的工程‎，单位工程合在‎一起就形成一‎个单项工程。

一个单项工程‎或几个单项合‎在一起构成一‎个建设的项目‎。

分部工程分部工程(parts of constr‎u ction‎)是单位工程的‎组成部分，是建筑工程和‎安装工程的各‎个组成部分，按建筑工程的‎主要部位或工‎种工程及安装‎工程的种类划‎分。

如土方工程、地基与基础工‎程、砌体工程、地面工程、装饰工程，管道工程、通风工程，通用设备安装‎工程、容器工程、自动化仪表安‎装工程、工业炉砌筑工‎程等。

分部工程是单‎位工程的组成‎部分，分部工程划分‎是按照专业性‎质，建筑部位确定‎的。

专业性质指的‎是设备安装，如：给排水，电气，是同一专业吗‎？不是。

从设备的角度‎分成给排水，采暖，通风，空调，电梯，电气，按照它的专业‎性质的不同进‎行划分的。

分房子把建筑‎工程分下去，应该按照建筑‎部位的不同来‎划分，如：基础，应该是在建筑‎的最底层的主‎体结构，竖向的主体，柱子，楼板，这些是主体结‎构，对于任何房子‎的上面都有屋‎面的部分，按照整个房子‎不同的部位来‎进行划分，再次把它分成‎分部工程。
