【2017年湘潭大学考研真题】871结构力学(二)

全国2007年4月高等教育自学考试结构力学（二）试题课程代码：02439一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.图示结构K 截面弯矩M K 为（ ） A.)(2Pl 3下侧受拉B.)(2Pl上侧受位 C.)(2Pl下侧受位 D.02.图示刚架，EI=常数，铰B 的竖向线位移为（ ） A.EI 3Pl 3 B.EI 3Pl 23 C.EI Pl 3 D.EI 3Pl 433.图（a ）所示结构的基本结构如图（b ），EI=常数，则力法典型方程系数（ ） A.δ11>0，δ12>0 B.δ11>0，δ12=0 C.δ11>0，δ12<0 D.δ11=0，δ12=04.下列说法错误．．的是（ ） A.力法只能求解超静定结构 B.力法基本结构不唯一 C.力法基本结构可以是超静定结构D.力法基本未知量是结点位移5.图示结构，在力偶M 作用下杆端弯矩的数值存在以下关系：（ ） A.M KA =M KB B.M KB =M KCC.M KC=M KDD.M KD=M KA6.机动法作静定结构内力影响线依据的是：（）A.刚体系虚位移原理B.刚体系虚力原理C.位移互等定理D.反力互等定理7.图示连续梁上作用可以任意布置的均布荷载，若求截面C弯矩的最小值，则荷载应分布在：（）A.（1）、（4）跨 B.（1）、（3）跨C.（2）、（3）跨D.（2）、（4）跨8.平面刚架单元坐标转换矩阵[T]是（）A.正交矩阵B.对称矩阵C.奇异矩阵D.对角矩阵9.图示结构直接结点荷载为（）A.[10kN 0 0 30kN 0 0]TB.[30kN 0 0 0 0 0]TC.[10kN 0 0 20kN 0 0]TD.[0 0 0 30kN 0 0]T10.图示荷载对结构的作用（）A.可看成是静荷载还是动荷载，取决于P值的大小B.可看成是静荷载还是动荷载，取决于结构的自振频率C.可看成静荷载D.可看成动荷载二、填空题（本大题共10小题，每小题2分，共20分） 请在每小题的空格中填上正确答案。

全国自考结构力学（二）历年真题全国2009年7月自考结构力学（二）试题课程代码：02439一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．对称结构在反对称荷载作用下，内力图中为正对称的是( ) A ．弯矩图 B ．剪力图C ．轴力图D ．弯矩图、剪力图和轴力图2．图示桁架中零杆(不含零支座杆)的根数为（ ） A ．1 B ．2 C ．3 D ．43．图(a)和图(b)为简支梁的两种单位力状态，由位移互等定理可得（ ）A ．2112δ=δB ．2211δ=δC ．2221δ=δD ．1211δ=δ4．图示超静定结构的超静定次数为( )A ．4B ．3C ．2D ．15．图示结构各杆长均为l ，EI=常数，欲使结点A 产生单位转角，则在结点A 施加力偶矩M=（ ）A ．6l EIB ．7l EIC ．8lEID ．9lEI 6．以下关于影响线的说法不正确的一项为( )A ．影响线指的是单位力在结构上移动时所引起的结构的某一内力(或反力)变化规律的 图形B ．利用影响线可以求结构在固定荷载作用下某个截面的内力C ．利用影响线可以求结构某个截面内力的最不利荷载位置D ．影响线的横坐标是截面位置，纵坐标为此截面位置处的截面内力值 7．单元刚度矩阵中第3列元素表示( ) A ．3∆=1时，在各个位移方向上产生的力 B ．3∆=1时，在某个位移方向上产生的力C ．在各个位移方向上发生单位位移时，在3∆方向上产生的力D ．在某个位移方向上发生单位位移时，在3∆方向上产生的力 8．不计杆的分布质量，图示体系的动力自由度为A ．1B ．2C ．3D ．49．为提高单自由度体系的自振频率可采取的措施有( ) A ．减小外荷载 B ．增大体系的刚度 C ．增大阻尼D ．增大质量10．AB 梁为矩形截面梁，截面高为h ，上侧温度升高10℃，下侧温度下降2℃，B 点的竖向位移(以向下为正)为( )A ．3h l 2αB ．-3h l 2αC ．6hl 2αD ．-6hl 2α二、填空题（本大题共10小题，每小题2分，共20分） 请在每小题的空格中填上正确答案。

全国2005年7月自考结构力学（二）试卷课程代码：02439一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题3分，共18分)1.图b 是图a 所示结构位移法所作图的条件是( )。

A.i 1=i 2=i 3，为有限值B.i 1≠i 2，i 1=i 3，为有限值C.i 1≠i 2≠i 3，为有限值D.i 1=i 3,i 2=∞，为有限值2.位移法典型方程中的系数是( )。

A.单位位移引起的杆端力或杆端弯矩B.单位位移引起的附加联系的反力或反力矩C.单位荷载引起的杆端力或杆端弯矩D.单位荷载引起的附加联系的反力或反力矩3.若用力矩分配法计算图示刚架,则结点A 的不平衡力矩（约束力矩）为( )。

A.M -163PlB. 163Pl C.-M -163Pl D.81Pl4.图示连续梁结构，在用结构矩阵分析时将杆AB 划成AD 和DB 两单元进行计算是( )。

A ．最好的方法B ．较好的方法C ．可行的方法D ．不可行的方法5.a.两端简支压杆,b.两端固定压杆,c.一端固定、一端简支压杆,d.一端固定、一端自由四种情况下，临界荷载大到小顺序为( )。

A. a>b>dB. b>a>cC. b>c>aD. b>c>d 6.两跨连续梁有( )个塑性铰。

A.3 B.2C.1D.4二、填空题(每小题3分，共18分)1.求图示结构A点竖向位移用__________法。

2.依次写出图示桁架杆单元的坐标转换矩阵(由结构坐标向杆件坐标转换)［T］4x4中的第一行元素__________，__________，__________，__________。

3.图b是图a的__________影响线。

竖标y D是表示P=1作用在__________截面时__________的数值。

4.塑性铰与普通铰的区别：__________；__________。

湖南大学801结构力学（真题精讲课程内部讲义）海文考研专业课教研中心目录1.1真题分析 (2)1.2 真题剖析 (3)1.2.1 2012年真题（待出） (3)1.2.2 2011年真题 (3)1.2.3 2010年真题 (10)1.2.4 2009年真题 (15)1.3真题剖析要点总结 (22)1.3.1 常考题型分析总结 (22)1.3.2 常考知识点总结 (22)1.4 历年真题汇总 (23)1.4.1 2012年真题（待出） (23)1.4.2 2011年真题 (23)1.4.3 2010年真题 (26)1.4.4 2009年真题 (29)通过真题的学习和掌握，可以帮助学生把握考试重点。

每年的考点在历年试题中几乎都有重复率，因此，通过对历年真题的把握，可以掌握今年考试的重点。

另外，可以通过对历年真题的学习，把握出题者的思路及方法。

每种考试都有自己的一种固定的模式和结构，而这种模式和结构，通过认真揣摩历年真题，可以找到命题规律和学习规律。

因此，本部分就真题进行详细剖析，以便考生掌握命题规律、知悉命题的重点、难点、高频考点，帮助考生迅速搭建该学科考试的侧重点和命题规则。

1.1真题分析年份题型分值考察范围考察难度2011 小题36静定结构几何分析、解静定结构、静定结构影响线、结构位移计算、力法、位移法、矩阵位移法、结构动力学掌握大题114 同上掌握2010 小题30 同上掌握大题120 同上掌握2009 小题36 同上掌握大题114 同上掌握2008 小题无同上掌握大题150 同上掌握综合来说，结构力学一直以来题型变化不大，都是填空和解答题，并要求作图。

侧重点在于对基础知识点的掌握。

在复习时，一定要仔细的看书，至于什么版本都无所谓，不一定考湖南大学就要用湖南大学的结构力学，结构力学的知识都是经典的力学理论了，不管什么版本所阐述的东西都是一样的。

个人推荐同济大学朱慈勉的版本。

整个复习过程都应该以课本为核心，要把书上讲到的每一个理论都搞清楚，怎么来的，公式为什么这么列。

结构力学 试 题题号 一 二 三 四 五 六 七 八 九 十 总分 分数一．是非题（将判断结果填入括弧：以O 表示正确，X 表示错误）（本大题分4小题，共11分）1 . (本小题 3分)图示结构中DE 杆的轴力F NDE =F P /3。

（ ）.2 . (本小题 4分)用力法解超静定结构时，只能采用多余约束力作为基本未知量。

（ ）3 . (本小题 2分)力矩分配中的传递系数等于传递弯矩与分配弯矩之比，它与外因无关。

（ ）4 . (本小题 2分)用位移法解超静定结构时，基本结构超静定次数一定比原结构高。

（ ）二．选择题（将选中答案的字母填入括弧内）（本大题分5小题，共21分） 1 （本小题6分）图示结构EI=常数，截面A 右侧的弯矩为：（ ）A ．2/M ；B ．M ；C ．0； D. )2/(EI M 。

F p 2M2a2a a aa aA F p /2F p /2 F p /2F p F pa a aa F PED2. （本小题4分）图示桁架下弦承载，下面画出的杆件内力影响线，此杆件是：（ ） Ａ.ch ; B.ci; C.dj; D .cj .3. (本小题 4分)图a 结构的最后弯矩图为：A. 图b;B. 图c;C. 图d;D.都不对。

（ ）( a) (b) (c) (d)4. (本小题 4分)用图乘法求位移的必要条件之一是： A.单位荷载下的弯矩图为一直线； B.结构可分为等截面直杆段； C.所有杆件EI 为常数且相同； D.结构必须是静定的。

( ) 5. （本小题3分）图示梁A 点的竖向位移为（向下为正）：( ) Ａ．F P l 3/(24EI ); B . F P l 3/(!6EI ); C . 5F P l 3/(96EI ); D. 5F P l 3/(48EI ).A l /2l /2EI 2EIF Pa d c eb fgh iklF =11j lM /4 3M /4M /43M /43M /4M /4M /8 EIEIM三（本大题 5分）对图示体系进行几何组成分析。

《结构力学》专升本 一1、图1 属几何 体系。

（ ） A. 不变，无多余约束 B. 不变，有多余约束 C. 可变，无多余约束 D. 可变，有多余约束图12、两个刚片，用三根链杆联结而成的体系是：（ ） A ．几何常变 B ．几何瞬变C ．几何不变D ．几何不变或几何常变或几何瞬变 3、三个刚片用( )的三个铰两两相联可以组成几何不变体系。

A ．共线 B ．不共线 C ．虚拟 D ．非虚拟4、静定结构的几何组成特征是( )。

A ．体系几何不变B ．体系几何不变且无多余约束C ．体系几何可变D ．体系几何瞬变 5、计算内力的一般方法是( )。

A ．静力分析B ．节点法C ．截面法D ．综合几何、物理和静力学三方面 6、在温度改变的影响下，静定结构将：（ ） A. 有内力、有位移 B. 无内力、有位移 C. 有内力、无位移 D. 无内力、无位移7、梁的绝对最大弯矩表示在一定移动荷载作用下（ ）。

A. 梁某一截面的最大弯矩B. 梁某一截面绝对值最大的弯矩C. 梁所有截面最大弯矩中的最大值D. 当移动荷载处于某一最不利位置时相应的截面弯矩8、欲使支座B 截面出现弯矩最大负值maxB M ,梁上均布荷载的布局应为：（ ）9、作用于静定多跨梁基本部分上的荷载在附属部分上（ ）。

A ．绝对不产生内力B ．一般不产生内力C ．一般会产生内力D ．一定会产生内力B A CD(a)(b)2110、在竖向荷载作用下，三铰拱（ ）A ．有水平推力B ．无水平推力C ．受力与同跨度、同荷载作用下的简支梁完全相同D ．截面弯矩比同跨度、同荷载作用下的简支梁的弯矩要大 11、图3所示结构内力为零的杆件有（ ）。

A ．BE 杆，B ．AE 、BE 杆，C ．AE 、BE 、CE 杆D ．AE 、CE 杆12、图4所示对称刚架，在反对称荷载作用下，求解时取半刚架为（ D ）A ．图（a ）B ．图（b ）C ．图（c ）D ．图（d ）图4 图（a ） 图（b ） 图（c ） 图（d ）13、图5所示桁架下弦承载，下面画出的杆件内力影响线，此杆件是：（ ）A.chB.ciC.djD.cj14、图6所示简支梁上有单位力偶移动，其截面C 的剪力影响线应该是第 图。

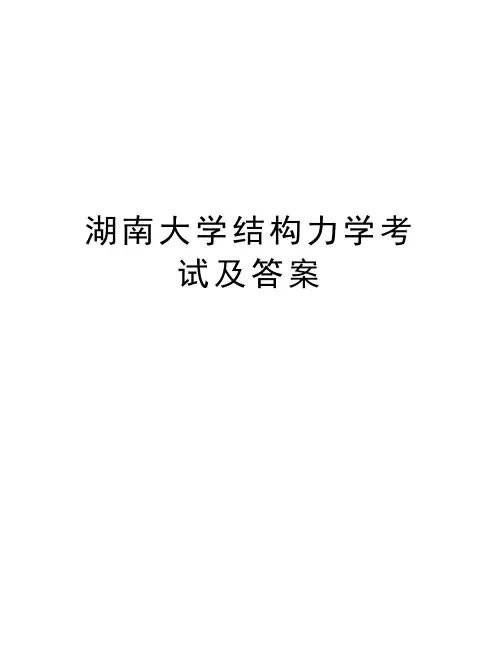

湖南大学结构力学考试及答案结构力学 试 题一． 是非题（将判断结果填入括弧：以O 表示正确，X 表示错误）（本大题分4小题，共11分） 1 . (本小题 3分)图示结构中DE 杆的轴力F NDE =F P /3。

（ ）.2 . (本小题 4分)用力法解超静定结构时，只能采用多余约束力作为基本未知量。

（ ）3 . (本小题 2分)力矩分配中的传递系数等于传递弯矩与分配弯矩之比，它与外因无关。

（ ）4 . (本小题 2分)用位移法解超静定结构时，基本结构超静定次数一定比原结构高。

（ ）二． 选择题（将选中答案的字母填入括弧内）（本大题分5小题，共21分）1 （本小题6分）图示结构EI=常数，截面A 右侧的弯矩为：（ ） A ．2/M ； B ．M ； C ．0； D. )2/(EI M 。

2. （本小题4分）图示桁架下弦承载，下面画出的杆件内力影响线，此杆件是：（ ） Ａ.ch ; B.ci; C.dj; D .cj .3. (本小题 4分)图a 结构的最后弯矩图为：2=1A. 图b;B. 图c;C. 图d;D.都不对。

（ ） ( a) (b) (c) (d)4. (本小题 4分)用图乘法求位移的必要条件之一是： A.单位荷载下的弯矩图为一直线； B.结构可分为等截面直杆段； C.所有杆件EI 为常数且相同； D.结构必须是静定的。

( ) 5. （本小题3分）图示梁A 点的竖向位移为（向下为正）：( )Ａ．F P l 3/(24EI ); B . F P l 3/(!6EI ); C . 5F P l 3/(96EI ); D. 5F P l 3/(48EI ).三（本大题 5分）对图示体系进行几何组成分析。

F P四（本大题 9分）图示结构B 支座下沉4 mm ，各杆EI=2.0×105 kN ·m 2，用力法计算并作M 图。

五（本大题 11分） 用力矩分配法计算图示结构，并作M 图。

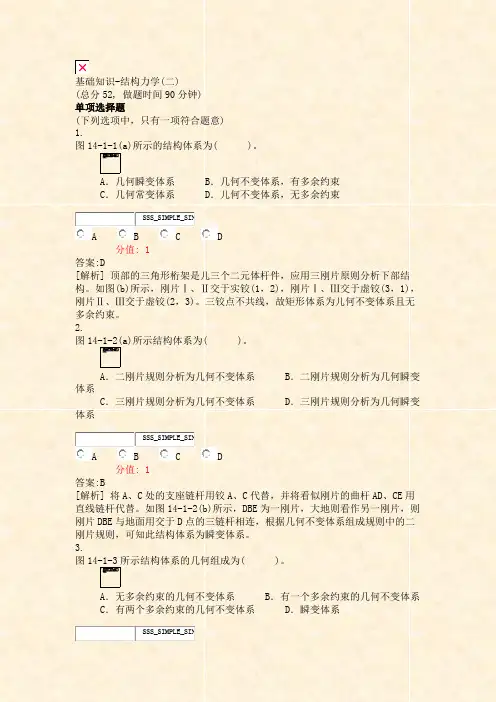

基础知识-结构力学(二)(总分52, 做题时间90分钟)单项选择题(下列选项中，只有一项符合题意)1.图14-1-1(a)所示的结构体系为( )。

A．几何瞬变体系B．几何不变体系，有多余约束C．几何常变体系D．儿何不变体系，无多余约束SSS_SIMPLE_SINA B C D分值: 1答案:D[解析] 顶部的三角形桁架是儿三个二元体杆件，应用三刚片原则分析下部结构。

如图(b)所示，刚片Ⅰ、Ⅱ交于实铰(1，2)，刚片Ⅰ、Ⅲ交于虚铰(3，1)，刚片Ⅱ、Ⅲ交于虚铰(2，3)。

三铰点不共线，故矩形体系为儿何不变体系且无多余约束。

2.图14-1-2(a)所示结构体系为( )。

A．二刚片规则分析为几何不变体系B．二刚片规则分析为几何瞬变体系C．三刚片规则分析为几何不变体系D．三刚片规则分析为几何瞬变体系SSS_SIMPLE_SINA B C D分值: 1答案:B[解析] 将A、C处的支座链杆用铰A、C代替，并将看似刚片的曲杆AD、CE用直线链杆代替。

如图14-1-2(b)所示，DBE为一刚片，大地则看作另一刚片，则刚片DBE与地面用交于D点的三链杆相连，根据几何不变体系组成规则中的二刚片规则，可知此结构体系为瞬变体系。

3.图14-1-3所示结构体系的几何组成为( )。

A．无多余约束的几何不变体系B．有一个多余约束的几何不变体系C．有两个多余约束的几何不变体系D．瞬变体系SSS_SIMPLE_SINA B C D分值: 1答案:A[解析] 体系与基础是简支，依据扩大刚片法，在上部结构中，把铰接三角形125和237分别看作为刚片Ⅰ、Ⅱ，再把杆46看作刚片Ⅲ。

刚片Ⅰ、Ⅱ之间由铰2相连，Ⅰ、Ⅲ之间由链杆14和56相连，Ⅱ、Ⅲ之间由链杆34和67相连，形成两个虚铰，且与实铰2不共线。

4.下列说法不正确的是( )。

A．几何可变体系可能有多余联系B．静定结构一定无多余联系C．静定结构的制造误差不会产生内力D．有多余约束的体系一定是超静定结构SSS_SIMPLE_SINA B C D分值: 1答案:D[解析] D项，超静定结构的几何特征是：几何不变，有多余约束。
