专利撰写说明书附图的绘制要求

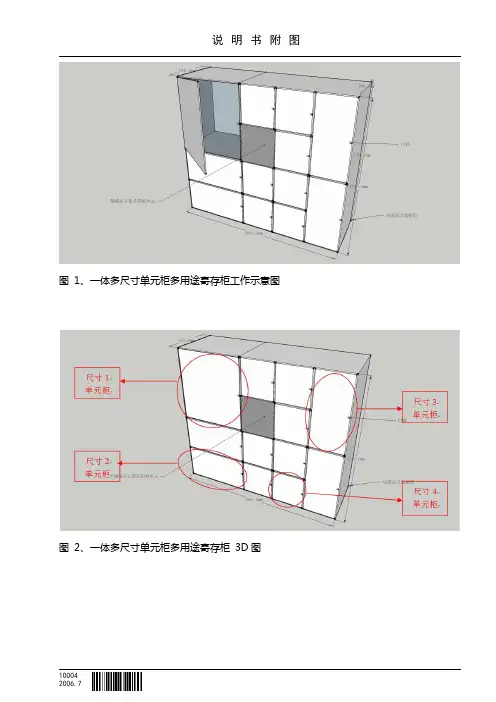

图1、一体多尺寸单元柜多用途寄存柜工作示意图图2、一体多尺寸单元柜多用途寄存柜3D图图3、一体多尺寸单元柜多用途寄存柜视图一、申请发明专利（如有附图）或实用新型专利时必须提交说明书附图，一式两份（原件及复印件各一份）。

二、附图首页用此页，续页可使用同样大小和质量相当的白纸。

纸张只限使用正面，四周应当留有空白：左侧和顶部各25毫米，右侧和底部各15毫米。

三、邮寄申请文件不得折叠。

四、图的布局1.附图应当尽量竖向绘制在图纸上，彼此明显分开。

当零件横向尺寸明显大于竖向尺寸必须水平布置时，应当将附图的顶部置于图纸的左边，一页图纸上有两幅以上的附图，且有一幅已经水平布置时，该页上其他附图也应当水平布置。

2.一幅图无法绘在一张纸上时，可以绘在几张图纸上，但应另外绘制一幅缩小比例的整图，并在此整图上标明各分图的位置。

五、图的编号附图总数在两幅以上的，应当使用阿拉伯数字顺序编号（此编号与图的编页无关），并在编号前冠以“图”字，例如图1，图2。

该编号应当标注在相应附图的正下方。

只有一幅图时不必编号。

六、图的绘制1.应当使用制图工具和黑色墨水绘制，线条应当均匀清晰、足够深，不得着色和涂改，不得使用工程蓝图。

2.剖视图应标明剖视的方向和被剖视的图的布置。

3.剖面线剖面线间的距离应与剖视图的尺寸相适应，不得影响图面整洁（包括附图标记和标记引出线）。

4.比例图中各部分应按比例绘制。

5.大小及清晰度应保证在该图缩小到三分之二时仍能清晰地分辨出图中的各个细节，并适合于用照相制版、静电复印、缩微等方式大量复制。

七、图中文字除一些必不可少的词语外，例如：“水”“蒸气”“开”“关”“A－A剖面”，图中不得有其他的注释。

八、附图标记附图标记当使用阿拉伯数字编号，申请文件中表示同一组成部分的附图标记应当一致。

但并不要求每一幅图中的附图标记连续，说明书文字部分中未提及的附图标记不得在附图中出现。

九、说明书附图应当在每页下框线居中位置顺序编写页码。

说明书附图要求国家知识产权局目前要求必须以电子专利申请形式进行专利申请，因此对专利申请文件中的说明书附图提出更高标准，为了减少不必要的沟通修改过程，缩短专利申请受理时间，现针对我公司的具体情况，提出以下要求：一、说明书附图格式低版本CAD格式（2004版）二、图框尺寸每个图框尺寸均为A4(即210mmx297mm)，图框根据绘制图形条件可以横向设置也可以纵向设置。

三、图的布局1.附图的图型处于图框位置应保证左侧和顶部不小于25毫米，右侧和底部不小于15毫米；2.附图应当尽量竖向绘制在图框上，彼此明显分开。

当零件横向尺寸明显大于竖向尺寸必须水平布置时，应当将附图的顶部置于图纸的左边，一个图框上有两幅以上的附图，且有一幅已经水平布置时，该页上其他附图也应当水平布置；3.一幅图无法绘在一个框图上时，可以绘在几个框图上，但应当另外绘制一幅缩小比例的整图，并在此整图上标明各分图的位置。

四、图形绘制1.图形线条颜色均设置为白色（背景色为黑色）；2.图中各部分应当按比例绘制；3.图形线条可有粗细之分，如轮廓线为粗实线，对称线为细点划线……4.剖视图应当标明剖视的方向和被剖视的图的布置；5. 剖面线间的距离应当与剖视图的尺寸相适应，不得影响图面整洁（包括附图标记和标记引出线）；6. 我公司申报专利文件的附图中经常出现型材截面，要求其剖面绘正规的金属类剖面线，不得采用空白或实体填充形式；7. 图形绘制要依照国家颁布的《机制制图》标准，我公司经常出现问题是标准件（如螺钉、螺栓等）绘制不符合标准要求。

五、图形标记1.零件标记线条采用细实线，且引出线与图形线条不得垂直或平行，部件序号采用阿拉伯数字（1,2,3）编号，尽量以逆时针或顺时针方向来递增数字的形式标注，但并不要求每一幅图中的附图标记连续；2. 申请文件中表示同一组成部分的附图标记应当一致，说明书文字部分中未提及的附图标记不得在附图中出现。

3. 除一些必不可少的词语外，例如：“水”“蒸气”“开”“关”“A－A剖面”，图中不得有其他的注释。

专利五书具体要求
专利五书具体要求如下：
1. 说明书：说明书应当对发明或者实用新型作出清楚、完整的说明，以所属技术领域的技术人员能够实现为准；必要的时候，应当有附图。

2. 说明书附图：说明书附图是用来对说明书进行说明的，应当清楚地反映发明或者实用新型的形状、构造或者其组配。

附图可以含有技术数据或者技术参数，但应当以相应的文字说明。

3. 权利要求书：权利要求书应当以说明书为依据，清楚、简要地限定要求专利保护的范围。

权利要求书应当明确指出要求专利保护的范围，并在必要时使用技术特征进行限定。

4. 摘要：摘要是对发明或者实用新型的简要说明，应当简明地说明发明或者实用新型的技术要点，并尽可能地与现有技术相比具有突出的实质性特点和显著的进步。

5. 说明书摘要附图：说明书摘要附图是用来对说明书摘要进行说明的，应当是说明书附图中的某一张，并在该附图上标明与摘要对应的页码。

在提交专利申请时，以上五书应完整地提供，以确保专利申请的完整性和准确性。

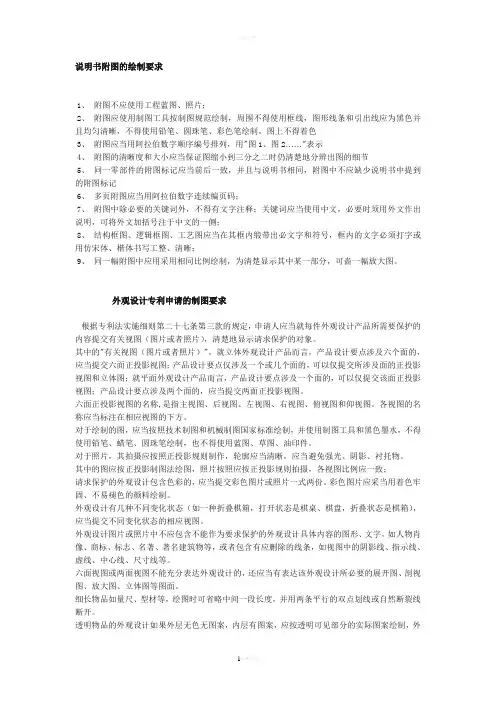

说明书附图的绘制要求1、附图不应使用工程蓝图、照片；2、附图应使用制图工具按制图规范绘制，周围不得使用框线，图形线条和引出线应为黑色并且均匀清晰，不得使用铅笔、圆珠笔、彩色笔绘制，图上不得着色3、附图应当用阿拉伯数字顺序编号排列，用"图1、图2……"表示4、附图的清晰度和大小应当保证图缩小到三分之二时仍清楚地分辨出图的细节5、同一零部件的附图标记应当前后一致，并且与说明书相同，附图中不应缺少说明书中提到的附图标记6、多页附图应当用阿拉伯数字连续编页码；7、附图中除必要的关键词外，不得有文字注释；关键词应当使用中文，必要时须用外文作出说明，可将外文加括号注于中文的一侧；8、结构框图、逻辑框图、工艺图应当在其框内缎带出必文字和符号，框内的文字必须打字或用仿宋体、楷体书写工整、清晰；9、同一幅附图中应用采用相同比例绘制，为清楚显示其中某一部分，可啬一幅放大图。

外观设计专利申请的制图要求根据专利法实施细则第二十七条第三款的规定，申请人应当就每件外观设计产品所需要保护的内容提交有关视图（图片或者照片），清楚地显示请求保护的对象。

其中的"有关视图（图片或者照片）"，就立体外观设计产品而言，产品设计要点涉及六个面的，应当提交六面正投影视图；产品设计要点仅涉及一个或几个面的，可以仅提交所涉及面的正投影视图和立体图；就平面外观设计产品而言，产品设计要点涉及一个面的，可以仅提交该面正投影视图；产品设计要点涉及两个面的，应当提交两面正投影视图。

六面正投影视图的名称,是指主视图、后视图、左视图、右视图、俯视图和仰视图。

各视图的名称应当标注在相应视图的下方。

对于绘制的图，应当按照技术制图和机械制图国家标准绘制，并使用制图工具和黑色墨水，不得使用铅笔、蜡笔、圆珠笔绘制，也不得使用蓝图、草图、油印件。

对于照片，其拍摄应按照正投影规则制作，轮廓应当清晰，应当避免强光、阴影、衬托物。

其中的图应按正投影制图法绘图，照片按照应按正投影规则拍摄，各视图比例应一致；请求保护的外观设计包含色彩的，应当提交彩色图片或照片一式两份。

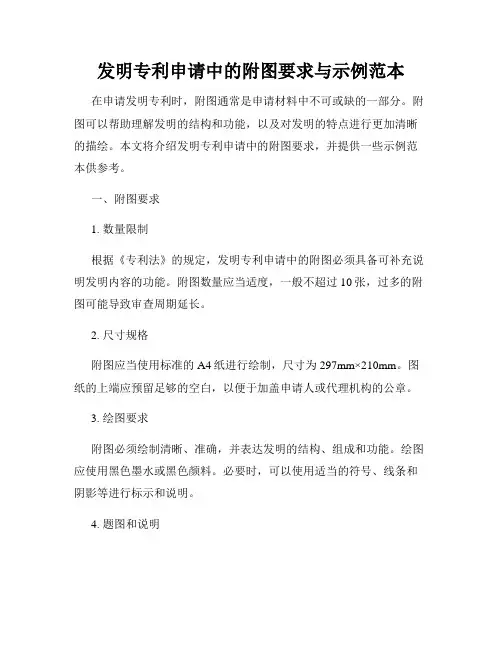

发明专利申请中的附图要求与示例范本在申请发明专利时，附图通常是申请材料中不可或缺的一部分。

附图可以帮助理解发明的结构和功能，以及对发明的特点进行更加清晰的描绘。

本文将介绍发明专利申请中的附图要求，并提供一些示例范本供参考。

一、附图要求1. 数量限制根据《专利法》的规定，发明专利申请中的附图必须具备可补充说明发明内容的功能。

附图数量应当适度，一般不超过10张，过多的附图可能导致审查周期延长。

2. 尺寸规格附图应当使用标准的A4纸进行绘制，尺寸为297mm×210mm。

图纸的上端应预留足够的空白，以便于加盖申请人或代理机构的公章。

3. 绘图要求附图必须绘制清晰、准确，并表达发明的结构、组成和功能。

绘图应使用黑色墨水或黑色颜料。

必要时，可以使用适当的符号、线条和阴影等进行标示和说明。

4. 题图和说明每幅附图必须有一个题图，题图应简洁明了地描述发明内容。

此外，附图还需要与发明说明书相互配套，即附图应当能够与文字说明相互补充、相互解释。

二、附图示例范本1. 结构示例附图一：发明的整体结构示意图在这一附图中，可以绘制发明的整体结构示意图，包括各个组成部分之间的关系、连接方式等。

可以使用图形、箭头、线段等元素进行绘制，以便清晰地展示发明的结构。

附图二：发明的工作原理示意图在这一附图中，可以绘制发明的工作原理示意图，描绘发明在使用时的功能和效果。

可以使用符号、注释、实线或虚线等元素进行标示，以便读者理解发明的工作原理。

2. 细节示例附图三：发明的组成部分示意图在这一附图中，可以绘制发明的各个组成部分的示意图，以便更加具体地说明发明的结构与功能。

可以使用图形、文字等元素进行标示，以便读者理解各个组成部分的属性与作用。

附图四：发明的特定部分示意图在这一附图中，可以绘制发明的特定部分的示意图，以突出发明的某个部分或特定功能。

可以使用图形、线条等元素进行标示，以便读者理解发明的特点与创新之处。

3. 流程示例附图五：发明的使用流程示意图在这一附图中，可以绘制发明的使用流程示意图，以展示发明的使用方法和操作步骤。

说明书附图的绘制要求1、附图不应使用工程蓝图、照片；2、附图应使用制图工具按制图规范绘制，周围不得使用框线，图形线条和引出线应为黑色并且均匀清晰，不得使用铅笔、圆珠笔、彩色笔绘制，图上不得着色3、附图应当用阿拉伯数字顺序编号排列，用"图1、图2……"表示4、附图的清晰度和大小应当保证图缩小到三分之二时仍清楚地分辨出图的细节5、同一零部件的附图标记应当前后一致，并且与说明书相同，附图中不应缺少说明书中提到的附图标记6、多页附图应当用阿拉伯数字连续编页码；7、附图中除必要的关键词外，不得有文字注释；关键词应当使用中文，必要时须用外文作出说明，可将外文加括号注于中文的一侧；8、结构框图、逻辑框图、工艺图应当在其框内缎带出必文字和符号，框内的文字必须打字或用仿宋体、楷体书写工整、清晰；9、同一幅附图中应用采用相同比例绘制，为清楚显示其中某一部分，可啬一幅放大图。

外观设计专利申请的制图要求根据专利法实施细则第二十七条第三款的规定，申请人应当就每件外观设计产品所需要保护的内容提交有关视图（图片或者照片），清楚地显示请求保护的对象。

其中的"有关视图（图片或者照片）"，就立体外观设计产品而言，产品设计要点涉及六个面的，应当提交六面正投影视图；产品设计要点仅涉及一个或几个面的，可以仅提交所涉及面的正投影视图和立体图；就平面外观设计产品而言，产品设计要点涉及一个面的，可以仅提交该面正投影视图；产品设计要点涉及两个面的，应当提交两面正投影视图。

六面正投影视图的名称,是指主视图、后视图、左视图、右视图、俯视图和仰视图。

各视图的名称应当标注在相应视图的下方。

对于绘制的图，应当按照技术制图和机械制图国家标准绘制，并使用制图工具和黑色墨水，不得使用铅笔、蜡笔、圆珠笔绘制，也不得使用蓝图、草图、油印件。

对于照片，其拍摄应按照正投影规则制作，轮廓应当清晰，应当避免强光、阴影、衬托物。

其中的图应按正投影制图法绘图，照片按照应按正投影规则拍摄，各视图比例应一致；请求保护的外观设计包含色彩的，应当提交彩色图片或照片一式两份。

专利文件撰写要求和范例专利文件撰写要求：一、请求书请求书是确定发明、实用新型或外观设计三种类型专利申请的依据，应谨慎选用；建议使用专利局统一表格。

请求书应当包括发明、实用新型的名称或使用该外观设计产品名称；发明人或设计人的姓名、申请人姓名或者名称、地址（含邮政编码）以及其他事项。

二、说明书说明书应当对发明或实用新型作出清楚、完整的说明，以所属技术领域的技术人员能够实现为准。

三、权利要求书权利要求书应当以说明书为依据说明发明或实用新型的技术特征，清楚、简要地表述请求保护的范围。

四、说明书附图说明书附图是实用新型专利申请的必要文件。

发明专利申请如有必要也应当提交附图。

附图应当使用绘图工具和黑色墨水绘制，不得涂改或易被涂擦。

五、说明书摘要及摘要附图发明、实用新型应当提交申请所包含内容的摘要，必要时应当有摘要附图，摘要应简要说明发明或实用新型的技术要点。

六、外观设计的图片或者照片及简要说明外观设计专利申请应当提交该外观设计的图片或照片，必要时应有简要说明。

范例：一、专利请求书实例：发明名称：高光催化活性二氧化钛的制备方法发明人姓名：XXX申请人姓名：XXX申请人地址：XX省XX市XX区XX路XX号申请日：XXXX年X月X日优先权声明：无二、权利要求书实例：一种高光催化活性二氧化钛的制备方法，其特征在于包括以下步骤：取钛的醇盐，加入无机酸作为水解催化剂在低温下搅拌，升温后保持回流，分层，取下层乳白液加入阳离子表面活性剂，调节PH至9-10，陈化，冷却至室温；抽滤，进行氨水回流稳定化处理，然后用水洗涤至中性，烘干；将所得粉体在400-800摄氏度温度范围内培烧。

根据权利要求1所述的高光催化活性二氧化钛的制备方法，其特征在于：所述的钛的醇盐为钛酸四丁酯，钛酸异丙酯，钛酸乙酯中的一种，取摩尔浓度为0.3-2M，溶剂为乙醇、异丙醇、丁醇的一种或两种的混合，加入到酸性的水溶液中水解，得到溶胶。

根据权利要求1或2所述的高光催化活性二氧化钛的制备方法，其特征在于：所述的无机酸为硝酸，pH为0.8-1.2。

专利撰写说明书附图的绘制要求-CAL-FENGHAI.-(YICAI)-Company One1说明书附图的绘制要求？1、附图不应使用工程蓝图、照片；2、附图应使用制图工具按制图规范绘制，周围不得使用框线，图形线条和引出线应为黑色并且均匀清晰，不得使用铅笔、圆珠笔、彩色笔绘制，图上不得着色3、附图应当用阿拉伯数字顺序编号排列，用"图1、图2……"表示4、附图的清晰度和大小应当保证图缩小到三分之二时仍清楚地分辨出图的细节5、同一零部件的附图标记应当前后一致，并且与说明书相同，附图中不应缺少说明书中提到的附图标记6、多页附图应当用阿拉伯数字连续编页码；7、附图中除必要的关键词外，不得有文字注释；关键词应当使用中文，必要时须用外文作出说明，可将外文加括号注于中文的一侧；8、结构框图、逻辑框图、工艺图应当在其框内缎带出必文字和符号，框内的文字必须打字或用仿宋体、楷体书写工整、清晰；9、同一幅附图中应用采用相同比例绘制，为清楚显示其中某一部分，可啬一幅放大图。

外观设计专利申请的制图要求根据专利法实施细则第二十七条第三款的规定，申请人应当就每件外观设计产品所需要保护的内容提交有关视图（图片或者照片），清楚地显示请求保护的对象。

其中的"有关视图（图片或者照片）"，就立体外观设计产品而言，产品设计要点涉及六个面的，应当提交六面正投影视图；产品设计要点仅涉及一个或几个面的，可以仅提交所涉及面的正投影视图和立体图；就平面外观设计产品而言，产品设计要点涉及一个面的，可以仅提交该面正投影视图；产品设计要点涉及两个面的，应当提交两面正投影视图。

六面正投影视图的名称,是指主视图、后视图、左视图、右视图、俯视图和仰视图。

各视图的名称应当标注在相应视图的下方。

对于绘制的图，应当按照技术制图和机械制图国家标准绘制，并使用制图工具和黑色墨水，不得使用铅笔、蜡笔、圆珠笔绘制，也不得使用蓝图、草图、油印件。

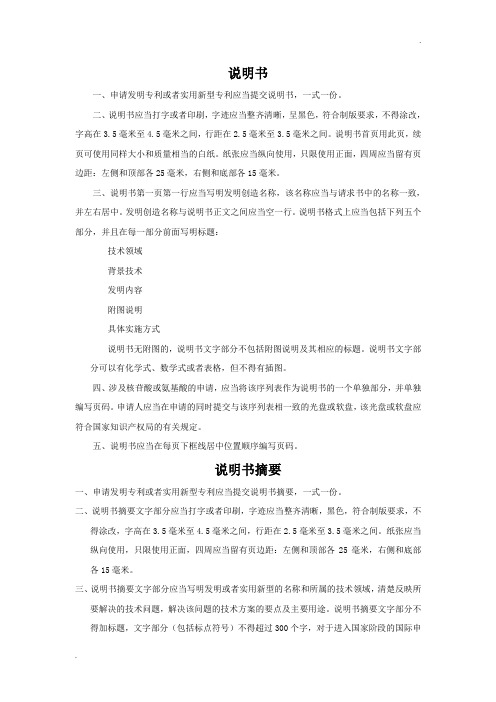

说明书一、申请发明专利或者实用新型专利应当提交说明书，一式一份。

二、说明书应当打字或者印刷，字迹应当整齐清晰，呈黑色，符合制版要求，不得涂改，字高在3.5毫米至4.5毫米之间，行距在2.5毫米至3.5毫米之间。

说明书首页用此页，续页可使用同样大小和质量相当的白纸。

纸张应当纵向使用，只限使用正面，四周应当留有页边距：左侧和顶部各25毫米，右侧和底部各15毫米。

三、说明书第一页第一行应当写明发明创造名称，该名称应当与请求书中的名称一致，并左右居中。

发明创造名称与说明书正文之间应当空一行。

说明书格式上应当包括下列五个部分，并且在每一部分前面写明标题：技术领域背景技术发明内容附图说明具体实施方式说明书无附图的，说明书文字部分不包括附图说明及其相应的标题。

说明书文字部分可以有化学式、数学式或者表格，但不得有插图。

四、涉及核苷酸或氨基酸的申请，应当将该序列表作为说明书的一个单独部分，并单独编写页码。

申请人应当在申请的同时提交与该序列表相一致的光盘或软盘，该光盘或软盘应符合国家知识产权局的有关规定。

五、说明书应当在每页下框线居中位置顺序编写页码。

说明书摘要一、申请发明专利或者实用新型专利应当提交说明书摘要，一式一份。

二、说明书摘要文字部分应当打字或者印刷，字迹应当整齐清晰，黑色，符合制版要求，不得涂改，字高在3.5毫米至4.5毫米之间，行距在2.5毫米至3.5毫米之间。

纸张应当纵向使用，只限使用正面，四周应当留有页边距：左侧和顶部各25毫米，右侧和底部各15毫米。

三、说明书摘要文字部分应当写明发明或者实用新型的名称和所属的技术领域，清楚反映所要解决的技术问题，解决该问题的技术方案的要点及主要用途。

说明书摘要文字部分不得加标题，文字部分（包括标点符号）不得超过300个字，对于进入国家阶段的国际申请，其说明书摘要译文不限于300个字。

四、说明书摘要附图应当使用规定格式的表格绘制。

说明书附图一、申请发明专利（有附图的）或者实用新型专利应当提交说明书摘要附图，一式一份。

绘制专利说明书附图的指导方法
1. 附图中的重要部件都要有编号
2. 每个唯一部件的编号不同（编号附加字母，如‘10A’、‘10B’，可用于表示不同的部件）。

3. 所述部件在不同的附图中出现时，相同的编号表示同一个部件。

4. 表示长度或深度的线不能有箭头（如箭头指的是整个装置）。

5. 附图能提供发明足够的细节，使外行人（如法官）能轻易地看懂。

6. （有错误，删除了）
7. 附图的说明文字和引用编号要清楚、易读，描述文字要临近所述部件。

8. 附图要包括权利要求中所述的部件及改动部分。

9. 附图不使用尺寸标注（发明本身与尺寸有关的除外）。

10. 每个附图都要有独立的编号，也可以进一步附加编号。

11. 要对特殊的部件加以标注，如“饱和晶体”，“电线导管”。

12. 尽可能使用透视图替代不同视角的工程视图。

13. 表示现有技术的附图也应按照上述方法进行标注。

14. 引用编号不能指代整个附图。

15. 用两个水平带箭头线标明整体视图上的局部视图，局部视图用数字编号。

lijf。
