下载文档原格式
常用技术标准目录2013版编制：张英审核: 张西民批准: 汤志强中国化学工程第十一建设有限公司技术质量部二○一三年三月二十五日前言按照公司《文件和资料控制程序》的要求，本目录每年修订出版一次。
这次修订是在(2012)版的基础上进行的，删除部分废止的文本，收集了截止2012年12月31日前发布的有效标准共1521项。
为了便于对照，新增文本在备注中作#号标识，已扫描的标准在文中作√号标识，凡属换版项，均标出“被代替号”。
本“目录”旨在帮助工程技术人员选择适用的标准规范和防止误用作废的标准规范。
如发现遗漏和错误，请随时与技术质量部联系，以便及时补充和更正。
本“目录”自发布之日起正式使用，原“目录”(2012)版同时作废。
目录.1. 工程建设国家标准GB 1 .2.工程建设国家标准GBJ21 .3.标准化协会标准CECS22 .4.化学工业部标准HG26 .5.中国石油化工总公司标准SH31 .6.石油天然气总公司标准SY37 .7.建设部标准JGJJG40 .8.建设部标准CJJCJ/T44 .9.电力行业标准SDJSDGJNDGJSDDL46 .10.国家计量局标准JJG49 .11.冶金工业部标准YBJYB50 .12.中国有色金属工业总公司标准YSJ51 .13.机械部标准JB52 .14.能源部标准NB55 .15.国家技术法规56 .16.纺织总会标准FJJFZ58 .17.交通部标准JTJ59 .18.国家质检总局标准60.1. 工程建设国家标准GB.2. 工程建设国家标准GBJ.3. 标准化协会标准CECS.4. 化学工业部标准HG.5. 中国石油化工总公司标准SH.6. 石油天然气总公司标准SY.7. 建设部标准JGJJG.8. 建设部标准CJJCJ/T.9. 电力行业标准SDJSDGJNDGJSDDL。
.碧桂园集团SSGF工业化体系1.0发泡陶瓷保温墙板工程标准做法（2017试行版）目录一、目的 (3)二、适用范围 (3)三、编制说明 (3)四、发泡陶瓷保温墙板施工现场移交标准 (3)五、发泡陶瓷保温墙板施工工具 (4)六、发泡陶瓷保温墙板施工流程 (5)（一）墙板安装工艺流程（下楔法） (5)（二）墙板安装控制要点 (6)（三）墙板与柱、砖墙接缝处 (6)（四）发泡陶瓷保温墙板施工过程（图示） (7)（五）各类型安装节点图 (10)七、发泡陶瓷保温墙板施工完成验收标准 (13)一、目的明确发泡陶瓷保温墙板施工工艺控制流程，加快内墙工程施工进度及提高工程质量。
二、适用范围适用于碧桂园集团所有采用发泡陶瓷保温墙板的SSGF工业化体系1.0项目。
三、编制说明（一）本标准做法原则上要求所有拟采用各隔墙施工新项目均按此做法执行；（二）隔墙板深化设计、支撑体系方案需经区域工程技术部同意后方可实施；四、发泡陶瓷墙板施工现场移交标准（一）安装位置的基层清理干净，如安装位置基层光滑应进行凿毛处理；（二）基层平整度不应大于3mm/2m。
当基层不满足以上规定要求时，应进行处理。
当对基层进行处理时，宜采用水泥砂浆。
五、发泡陶瓷保温墙板施工工具水平仪、搅拌机、灰沙桶、冲击钻、铁锤、卷尺、墨斗、直靠尺、抹泥刀、切割机、钢菜刀、木垫板、手脚架、瓷砖胶、构件、木楔、膨胀螺栓及配套螺丝刀、人字梯、镂槽机六、发泡陶瓷保温墙板施工流程施工流程图（一）墙板安装工艺流程（下楔法）1.安装：基层及墙板侧边上满瓷砖胶、墙板顶部满涂瓷砖胶并成倒“V”字型，将墙板对准定位线后立板，安装时注意保证墙板的凸线与凹槽相互连接，墙板上部及接缝处瓷砖胶挤出；2.调校：墙板就位后，使用2m靠尺和撬棍调校墙面的垂直度及平整度；3.固定：下部用木楔备紧，再次检查墙板垂直度及平整度且合格后，用射钉在墙板上部与梁（板）下部安装的“U”型钢卡件，使墙板上部与结构主体连接牢靠。
轻质发泡陶瓷隔墙板及保温板材生产线和工艺装备技术开发与应用方案一、实施背景当前，我国建筑行业正处于转型升级的关键阶段，国家对环保、节能、绿色建筑的重视程度日益提高。
传统建筑材料如石膏板、水泥板等存在着能耗高、环境污染严重等问题，已无法满足可持续发展的需求。
因此，开发和应用轻质发泡陶瓷隔墙板及保温板材具有重要意义。
本项目旨在通过引进先进的生产线和工艺装备技术，提高产品质量和生产效率，满足市场需求，推动建筑产业结构的升级。
二、工作原理1. 材料组成轻质发泡陶瓷隔墙板及保温板材主要由陶瓷原料、发泡剂、添加剂等组成。
陶瓷原料具有较高的强度、耐火性和隔热性，发泡剂在高温下产生气体，使陶瓷原料膨胀形成多孔结构，添加剂则用于改善产品的性能和加工性。
2. 生产流程生产线主要包括原料制备、混合、成型、养护、切割、包装等工序。
首先，将陶瓷原料、发泡剂、添加剂按照一定比例混合均匀，然后通过成型机将混合物压制成型。
成型后的产品经过养护窑的加热处理，使发泡剂分解产生气体，从而使产品膨胀形成多孔结构。
最后，经过切割和包装工序，得到所需的轻质发泡陶瓷隔墙板及保温板材。
3. 质量保证生产线采用先进的工艺装备技术，确保产品的质量和性能。
原料制备阶段采用精密计量设备，确保原料的配比准确；成型阶段采用先进的成型机，保证产品的形状和尺寸精度；养护阶段采用智能温控系统，确保产品的养护温度和时间符合工艺要求；切割和包装阶段采用自动化设备，提高生产效率和产品质量。
此外，生产线还配备了完善的质量检测设备，对产品的性能进行检测，确保产品符合国家相关标准和客户要求。
三、实施计划步骤1. 工厂选址：选择交通便利、原材料供应充足、劳动力资源丰富的地区作为生产基地。
2. 设备安装：根据生产工艺要求，选购合适的设备并进行安装调试。
主要包括原料制备设备、混合设备、成型机、养护窑、切割设备、包装设备等。
3. 调试运行：在设备安装完成后，进行生产线调试运行，确保各设备正常运行且满足生产工艺要求。
Q/130100W011-2020预制组模墙板2020—03—01发布2020—03—10实施石家庄五恒绿建科技有限公司发布1总则1.0.1为规范预制组模墙板在建筑外墙工程的应用，做到技术先进、安全适用、经济合理和保证工程质量，制定本标准。
1.0.2本标准适用于以现浇混凝土为基层墙体的新建、扩建民用建筑工程，采用预制组模墙板的装配式剪力墙系统的设计、施工和验收。
当建筑高度大于100m时，应进行专项论证。
1.0.3预制组模墙系统的设计、施工及验收，除应符合本标准的规定外，尚应符合国家和现行行业有关标准的规定。
2术语2.0.1预制组模墙系统以预制组模墙板作为墙体空腔模壳，空腔内浇筑混凝土，通过钢筋与混凝土的牢固连接，构成的无空腔复合保温结构体系，简称PM系统。
2.0.2预制组模墙板由预制外叶模板、内腔钢筋组和预制内叶模板组成，通过预制组模连接件连接，在工厂预制成型用于现浇混凝土墙体的墙体空腔模壳，简称PM墙板。
2.0.3预制外叶模板具有保温功能的免拆模板，通过预制组模连接件与主体墙现浇为一体，简称PO板。
2.0.4预制内叶模板具有一定的强度，可作为内墙模板使用的永久性免拆板材，简称PI板。
2.0.5预制组模连接件将单盘连接件和双盘限位件采用螺纹方式连接组合而成的模块式连接件，简称PM连接件。
2.0.6五恒偏心砌块由防护层、保温层、承重层三层材料构成，通过贯穿保温层的拉结件可靠拉结的非匀质复合保温砌块。
2.0.7胶粘剂由水泥基胶凝材料、高分子聚合物材料以及填料和添加剂等组成，用于基层墙体和保温板之间粘结的聚合物水泥砂浆。
2.0.7抹面胶浆由水泥基胶凝材料、高分子聚合物材料以及填料和添加剂等组成，具有一定变形能力和良好粘结性能，与玻璃纤维网布共同组成抹面层的聚合物水泥砂浆或非水泥基聚合物砂浆。
2.0.8玻璃纤维网布表面经高分子材料涂覆处理的，具有耐碱功能的网格状玻璃纤维织物，作为增强材料内置于抹面胶浆中，用以提高抹面层的抗裂性和抗冲击性，简称玻纤网。
LSEE发泡陶瓷轻质隔墙板施工工法LSEE发泡陶瓷轻质隔墙板施工工法一、前言LSEE发泡陶瓷轻质隔墙板是一种新型的建筑材料，具有轻质、隔热、隔音等特点，在建筑工程中得到了广泛的应用。
本篇文章将介绍LSEE发泡陶瓷轻质隔墙板的施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点LSEE发泡陶瓷轻质隔墙板具有以下特点：1. 轻质：LSEE发泡陶瓷轻质隔墙板是一种轻质砖块，比传统的砖块重量轻，能降低建筑物自重，减轻结构负荷。
2. 隔热：LSEE发泡陶瓷轻质隔墙板具有优异的隔热性能，能够有效减少热传导，提高建筑物的能源利用效率。
3. 隔音：LSEE发泡陶瓷轻质隔墙板具有良好的隔音效果，能够有效减少建筑物内外传递声波的影响。
4. 施工快捷：LSEE发泡陶瓷轻质隔墙板采用拼接式施工，可以快速组装，提高施工效率。
5. 适应性强：LSEE发泡陶瓷轻质隔墙板适用于各种建筑类型，能够满足不同工程需求。
三、适应范围LSEE发泡陶瓷轻质隔墙板适用于各种建筑类型，包括住宅、别墅、商业建筑等。
特别适用于对隔热、隔音要求较高的建筑物，如高端别墅、酒店等。
四、工艺原理LSEE发泡陶瓷轻质隔墙板的施工工艺原理基于以下几个方面：1. 设计优化：通过合理的设计，可实现墙体结构的优化，提高隔热、隔音效果。
2. 基底处理：在施工前对墙体基底进行处理，包括清洁、处理表面粗糙度、预埋配电管等。
3. 安装隔墙板：将LSEE发泡陶瓷轻质隔墙板根据设计要求进行拼接组装，使用合适的粘结剂进行固定，确保墙体的稳定。
4. 封缝处理：对隔墙板之间的缝隙进行填充、密封处理，以提高隔音效果。
5. 后续工序：根据施工要求，进行后续工序，如砂浆抹灰、涂料涂装等。
五、施工工艺LSEE发泡陶瓷轻质隔墙板的施工工艺包括以下几个阶段：1. 基底处理：清洁墙面，处理表面粗糙度，预埋配电管等。
2. 隔墙板安装：根据设计要求，将LSEE发泡陶瓷轻质隔墙板进行拼接组装，使用合适的粘结剂进行固定。

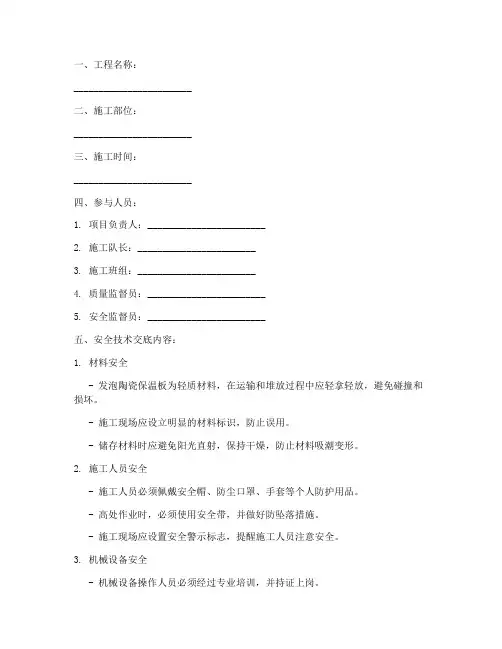

一、工程名称：________________________二、施工部位：________________________三、施工时间：________________________四、参与人员：1. 项目负责人：________________________2. 施工队长：________________________3. 施工班组：________________________4. 质量监督员：________________________5. 安全监督员：________________________五、安全技术交底内容：1. 材料安全- 发泡陶瓷保温板为轻质材料，在运输和堆放过程中应轻拿轻放，避免碰撞和损坏。
- 施工现场应设立明显的材料标识，防止误用。
- 储存材料时应避免阳光直射，保持干燥，防止材料吸潮变形。
2. 施工人员安全- 施工人员必须佩戴安全帽、防尘口罩、手套等个人防护用品。
- 高处作业时，必须使用安全带，并做好防坠落措施。
- 施工现场应设置安全警示标志，提醒施工人员注意安全。
3. 机械设备安全- 机械设备操作人员必须经过专业培训，并持证上岗。
- 机械设备在使用前应进行全面检查，确保设备性能良好。
- 机械设备操作过程中，严禁酒后操作，严禁超负荷使用。
4. 施工工艺安全- 发泡陶瓷保温板的切割、铺设等操作应在专业人员指导下进行。
- 铺设保温板时，应确保板材平整、牢固，避免出现翘曲、错缝等现象。
- 在进行保温板固定时，应确保固定件分布均匀，间距符合设计要求。
5. 防火安全- 发泡陶瓷保温板具有优良的防火性能，但仍需注意施工现场的防火措施。
- 施工现场应配备足够的消防器材，如灭火器、消防桶等。
- 施工现场严禁吸烟，禁止使用明火。
6. 环保安全- 施工过程中应减少扬尘，及时清理施工垃圾。
- 施工现场应合理规划排水系统，防止污水排放对环境造成污染。
六、安全注意事项：1. 施工过程中，如发现安全隐患，应立即停止施工，并及时上报。

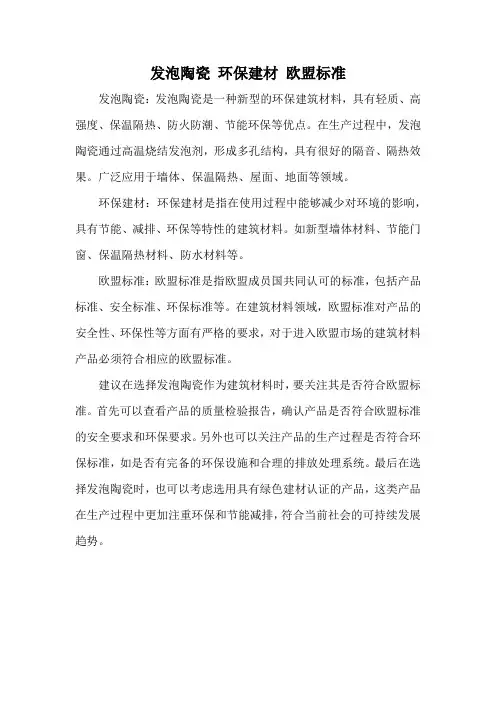

发泡陶瓷环保建材欧盟标准
发泡陶瓷：发泡陶瓷是一种新型的环保建筑材料，具有轻质、高强度、保温隔热、防火防潮、节能环保等优点。
在生产过程中，发泡陶瓷通过高温烧结发泡剂，形成多孔结构，具有很好的隔音、隔热效果。
广泛应用于墙体、保温隔热、屋面、地面等领域。
环保建材：环保建材是指在使用过程中能够减少对环境的影响，具有节能、减排、环保等特性的建筑材料。
如新型墙体材料、节能门窗、保温隔热材料、防水材料等。
欧盟标准：欧盟标准是指欧盟成员国共同认可的标准，包括产品标准、安全标准、环保标准等。
在建筑材料领域，欧盟标准对产品的安全性、环保性等方面有严格的要求，对于进入欧盟市场的建筑材料产品必须符合相应的欧盟标准。
建议在选择发泡陶瓷作为建筑材料时，要关注其是否符合欧盟标准。
首先可以查看产品的质量检验报告，确认产品是否符合欧盟标准的安全要求和环保要求。
另外也可以关注产品的生产过程是否符合环保标准，如是否有完备的环保设施和合理的排放处理系统。
最后在选择发泡陶瓷时，也可以考虑选用具有绿色建材认证的产品，这类产品在生产过程中更加注重环保和节能减排，符合当前社会的可持续发展趋势。
目次
前言........................................................................V 1范围 (1)
2规范性引用文件 (1)
3术语和定义 (1)
4分类与标记 (1)
5要求 (2)
6试验方法 (4)
7检验规则 (5)
8标志、包装、运输和贮存 (6)
Ⅲ
发泡陶瓷隔墙板
1范围
本标准规定了建筑用发泡陶瓷隔墙板的术语和定义、产品标记、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于一般工业与民用建筑的非承重墙体用发泡陶瓷隔墙板。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志
GB/T 3810.3-2016 陶瓷砖试验方法第3部分：吸水率、显气孔率、表观相对密度和容重的测定
GB 6566 建筑材料放射性核素限量
GB 8624 建筑材料及制品燃烧性能分级
GB/T 9978.1 建筑构件耐火试验方法第1部分：通用要求
GB/T 10294 绝热材料稳态热阻及有关特性的测定防护热板法
GB/T 19889.3 声学建筑和建筑构件隔音测量第3部分：建筑构件空气隔声的实验室测量GB/T 23451—2009 建筑用轻质隔墙条板
JG/T298 建筑室内用腻了
3 术语和定义
GB/T 4100和GB/T 9195 界定的以及下列术语和定义适用于本文件。
3.1 发泡陶瓷隔墙板Cellular ceramic partition slab
以工业固体废弃物或其他矿物原料为主要原料，配以发泡剂，经高温烧成，用于建筑非承重墙的轻质板材。
4 分类与标记
4.1 产品分类
产品按密度进行分类，见表1。
表1 产品分类
项目指标
密度标号400 450 500 600 800
密度范围/(kg/m3) 360≤ρ＜420 420≤ρ＜480 480≤ρ＜540 540≤ρ＜700 700≤ρ＜900
1
T/CBCSA 12—2019
4.2 规格
产品规格尺寸见表2
表2 规格尺寸
单位毫米
长 度 宽 度 厚 度
1800 600、900、1200
80、100、120
2400 3000 900、1200、1500、1800
3600
注：其他尺寸由供需双方商定。
4.3 产品标记 4.3.1标记方法
4.3.1.1 产品代号取标准名称中的“发泡陶瓷”英文“foamed ceramic ”的首字母“FC ”。
4.3.1.2 按产品代号、密度、规格、标准编号的顺序进行标记。
4.3.1.3 产品型号按图1所示标记。
PC □ - □ × □ × □ □
标准编号
厚度/mm 宽度
长度
密度标号 产品代号
图1
4.3.2 示例
密度标号为5000，长度2400mm 、宽度1200mm 、厚度50mm 的发泡陶瓷隔墙板，标记为：
FC500-2400×1200×80T/CBCSA 12—2019
5 要求
5.1 外观质量
外观质量应符合表3的规定。
表3外观质量
序 号 项 目 指 标 1 贯通裂纹
不允许 2 板面刮痕 长度50mm ～10mm,宽度0.5mm ～1mm ，宽度≤10mm ≤2处/m
2
3 缺棱掉角 宽度×长度10mm×25mm ～20mm×30mm ，深度≤10mm
≤2处/板 4
孔洞
直径5mm ～10mm ≤≤2处/m 2
直径大于10mm
不允许
2
T/CBCSA 12—2019 5.2 尺寸偏差
尺寸最大允许偏差应符合表4的规定。
表4 尺寸最大允许偏差
单位为毫米序号项目允许偏差
1 长度±3.0
2 宽度≤600 ±1.5 >600 ±2.0
3 厚度±1.0
4 板面平整度≤2.0
5 对角线差≤5.0
6 侧向弯曲0≤L A/100注:毛面板的厚度偏差由供需双方协商确定。
a L表示产品长度
5.3 放射性核素限量
放射性核素限量应符合表5的要求。
表5 放射性核素限量
项目指标
制品中镭226、钍232、钾40放射性核素限量I Ra（内照射指标）≤1.0 I y（外照射指标）≤1.0
5.4 物理性能
密度应符合表1的规定，其他物理性能应符合表6和表7的规定。
表6 物理性能（一）
序号项目指标
1 抗冲击性能经6次抗冲击试验后，板面无裂纹
2 抗弯承载/N ≥3倍板材自重
3 吸水率/% 平均值≤1.5，单个值≤1.6
4 吊挂力/N 荷载1000N静置24h，板面无裂缝
5 抗冻性 a 不应出现可见的裂纹和分层，且表面无变化
6 空气声隔声量/dB 板厚80mm 板厚100mm 板厚120mm ≥35 ≥38 ≥41
7 耐火极限/m ≥1
8 燃烧性能A1
a 使用温度在0℃以上地区不检此项
3
T/CBCSA 12—2019
表7 物理性能（二）
项目指标
密度标号400 450 500 600 800 平均抗压强度值/MP a ≥4.5 ≥5.0 ≥7.0 ≥9.5 ≥12 单个抗压强度值/MP a≥4.2 ≥4.8 ≥6.5 ≥9.0 ≥11.5
导热系数/［W/(m·K)］≤0.15 ≤0.25 ≤0.35 ≤0.45 ≤0.7
a 单个抗压强度值是指单个隔墙板的抗压强度数值
6 试验方法
6.1 试验条件
试验应在常温常湿条件下进行。
6.2 外观质量
对受测板用照度不小于300 lx的灯光照射，视距0.5 m左右，目测有无裂纹；用精度0.5 mm的钢直尺测量刮痕、缺棱掉角及孔洞的尺寸数据，读数精确至1 mm，并记录缺陷数量。
6.3 尺寸偏差
按GB/T 23451—2009中6.3的规定进行试验。
6.4 放射性核素限量
放射性核素限量，按GB 6566的规定进行。
6.5 物理性能
6.5.1 抗冲击性能
按GB/T 23451—2009中6.4.1的相关规定进行试验。
6.5.2 抗弯承载
按GB/T 23451—2009中6.4.2的相关规定进行试验。
6.5.3 密度
6.5.3.1 随机抽样，制成 150 mm×150 mm 试样，将试样在 110℃的环境里放置 4 h 烘干后，抽取 10 个试样统一编号后进行检测。
6.5.3.2 按照 6.3 的规定测量试样的长度 L、宽度 B 和厚度 H，结果以平均值表示，修约至 1 mm，并做好对应记录。
6.5.3.3 用精度不低于 0.01 g，量程不小于 100 g 的电子秤称取每块试样的质量m，读数精确至0.05 g。
6.5.3.4 每块试样的体积密度按（1）计算，修约至 0.01 kg/m3。
m
ρ＝----------- (1)
L×B×H
式中：
ρ—-试样的体积密度，单位为千克每立方米（kg/m3）;
m—-试样的质量，单位为千克（kg）;
L—--试样的长度尺寸，单位为米（m）;
4。
