逆向工程及快速原型制造

逆向工程技术在机械设计中的应用研究一、引言逆向工程技术是一种通过对产品进行逆向分析、数据采集和数字化建模的方法，其在机械设计领域有着广泛的应用。

本文将探讨逆向工程技术在机械设计中的应用研究。

二、逆向工程技术概述逆向工程技术是指通过对已有产品的扫描、测量和分析，将其数字化重建成三维模型或二维图像的过程。

逆向工程技术可以帮助设计人员更好地理解和改进现有产品，并且可以加快新产品的开发周期。

在机械设计中，逆向工程技术可以用于产品设计、模具设计和工装设计等领域。

三、逆向工程技术在产品设计中的应用1. 故障分析与改进：通过对现有产品的逆向分析，可以快速发现产品的故障点和薄弱环节，从而进行改进设计。

逆向工程技术可以帮助设计人员深入研究产品的结构和功能，并提供重要的指导意见。

2. 快速原型制作：逆向工程技术可以将已有产品的数据转化为数字化模型，并通过三维打印等方式制作出快速原型，以验证设计的可行性。

这有助于提前发现问题，减少设计修改次数，提高产品开发效率。

3. 产品改进与优化：逆向工程技术可以帮助设计人员分析产品的设计缺陷和不足之处，并提供改进和优化的方案。

通过对产品进行逆向分析，设计人员可以对产品的结构和性能进行全面评估，从而提高产品的质量和可靠性。

4. 产品适应性改造：逆向工程技术可以帮助企业对现有产品进行适应性改造，以满足特定客户的需求。

通过对已有产品的逆向分析，可以了解产品的结构和功能，并进行个性化设计和定制，满足不同用户的需求。

四、逆向工程技术在模具设计中的应用1. 模具修复与改进：逆向工程技术可以帮助模具设计师对现有模具进行修复和改进。

通过对现有模具的逆向分析，可以获取模具的数据和结构信息，从而进行修复和改进设计。

2. 模具制造工艺优化：逆向工程技术可以帮助模具制造工艺的优化和改进。

通过对现有模具的逆向分析，可以了解模具的设计特点和加工要求，并进行工艺流程的优化，提高模具的制造效率和质量。

3. 模具质量评估：逆向工程技术可以帮助对模具的质量进行评估。

1.适合大尺寸零件快速成型制造的是：（5.0分）A.熔积成型FDMB.光固化成型SLAC.激光选区烧结成型SLSD.分层实体制造成型LOM我的答案：D √答对2.快速成型技术在新产品开发中的主要用途不包括（5.0分）A.设计模型可视化及设计评价B.零部件修补C.功能验证D.装配校核我的答案：B √答对3.下列快速成型制造工艺中，通常制造成本最高的是：（5.0分）A.熔积成型FDMB.光固化成型SLAC.激光选区烧结成型SLSD.分层实体制造成型LOM我的答案：D ×答错4.下列说法正确的是:（5.0分）A.反求思维在工程中的应用是近几年开始的B.专业分工越来越粗略促成了逆向工程技术的发展C.逆向工程是解决产品如何做得更多的最好途径D.逆向工程是对引进产品进行改进、创新,目的是开发出符合我国国情的先进产品我的答案：A √答对5.1. 曲面的连续性主要有三种形式：G0连续、G1连续与G2连续。

G1连续指的是（5.0分）A.两个曲面桥接相连或者位置连续B.两个曲面相切连续C.两个曲面曲率连续D.两个曲面法向连续我的答案：D ×答错6.2. 不属于专业逆向工程设计的软件是：（5.0分）A.ImagewareB.AutoCADC.Geomagic DesignXD.Copy CAD我的答案：B √答对7.运用分离的方法，把一部分材料有序地从基体上分离出去的成型方法是：（5.0分）A.去除成形B.受迫成形C.堆积成形D.生长成形我的答案：A √答对8.与接触式测头相比，非接触式测头更适用于测量：（5.0分）A.较窄较深的槽壁平面度B.空间棱柱式物体C.复杂未知曲面形状的零件形貌D.仅要求提供规则尺寸测量结果的零件我的答案：C √答对9.关于正向工程说法错误的是:（5.0分）A.设计完成后设计信息无法用参数精确描述B.从构思到数字模型，再到产品（实物）的演化过程C.是对产品实物进行测量和工程分析的过程D.通常是一个“从有到无”的过程我的答案：A ×答错10.下面关于快速成型技术产生背景错误说法是：（5.0分）A.计算机、CAD、材料、激光技术的发展推动了快速成型技术的产生B.快速成型技术于20世纪80年代后期产生于德国C.快速成型技术将CAD/CAM集成于一体，构建三维模型D.快速成型技术改善了人机交流，缩短了开发周期，降低了新产品开发的风险我的答案：B √答对1.1. Geomagic软件的主要功能包括（5.0分））A.自动将点云数据转换为多边形B.快速减少多边形数目C.把多边形转换为曲面D.曲面的公差等分析我的答案：ABC ×答错2.三坐标测量机测量前的准备包括：（5.0分））A.校准探针B.工件找正C.测量机械手臂的调整D.工件表面喷显影剂我的答案：ABC ×答错3.三角网格化模型的特点是:（5.0分））A.模型简单B.能够表示测点的邻接关系C.可以直接用于3D打印D.生成的三角网格应该保证二维流形我的答案：ABCD √答对4.测量过程中因为贴定位片、遮挡等原因导致部分数据测量不完整的解决方案是（5.0分））A.重新测量B.软件中修补C.用游标卡尺量出定位片的长度与宽度D.调整测量环境中的光源照射方向我的答案：CD ×答错5.数字化测量所获取的点云数据类型包括:（5.0分））A.散乱“点云”B.扫描线“点云”C.栅格“点云”D.多边形“点云”我的答案：ABCD √答对1.逆向工程不是简单地将原有物体还原，它是在还原的基础上进行二次创新（5.0分）我的答案：正确√答对2.快速成型技术是将复杂的三维型体转化为二维截面进而完成快速成型制造。

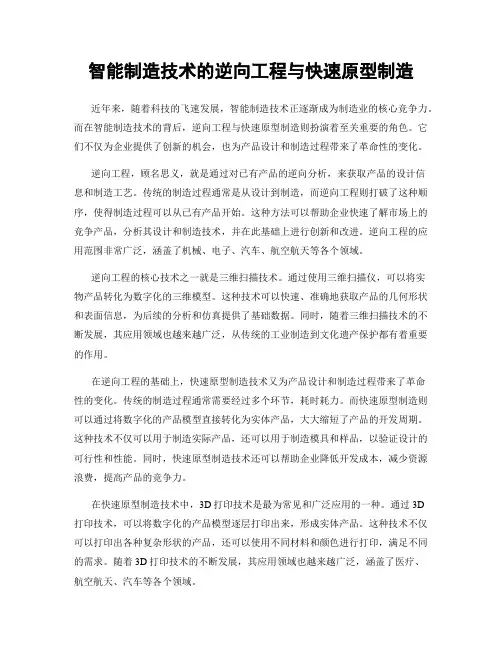

智能制造技术的逆向工程与快速原型制造近年来，随着科技的飞速发展，智能制造技术正逐渐成为制造业的核心竞争力。

而在智能制造技术的背后，逆向工程与快速原型制造则扮演着至关重要的角色。

它们不仅为企业提供了创新的机会，也为产品设计和制造过程带来了革命性的变化。

逆向工程，顾名思义，就是通过对已有产品的逆向分析，来获取产品的设计信息和制造工艺。

传统的制造过程通常是从设计到制造，而逆向工程则打破了这种顺序，使得制造过程可以从已有产品开始。

这种方法可以帮助企业快速了解市场上的竞争产品，分析其设计和制造技术，并在此基础上进行创新和改进。

逆向工程的应用范围非常广泛，涵盖了机械、电子、汽车、航空航天等各个领域。

逆向工程的核心技术之一就是三维扫描技术。

通过使用三维扫描仪，可以将实物产品转化为数字化的三维模型。

这种技术可以快速、准确地获取产品的几何形状和表面信息，为后续的分析和仿真提供了基础数据。

同时，随着三维扫描技术的不断发展，其应用领域也越来越广泛，从传统的工业制造到文化遗产保护都有着重要的作用。

在逆向工程的基础上，快速原型制造技术又为产品设计和制造过程带来了革命性的变化。

传统的制造过程通常需要经过多个环节，耗时耗力。

而快速原型制造则可以通过将数字化的产品模型直接转化为实体产品，大大缩短了产品的开发周期。

这种技术不仅可以用于制造实际产品，还可以用于制造模具和样品，以验证设计的可行性和性能。

同时，快速原型制造技术还可以帮助企业降低开发成本，减少资源浪费，提高产品的竞争力。

在快速原型制造技术中，3D打印技术是最为常见和广泛应用的一种。

通过3D打印技术，可以将数字化的产品模型逐层打印出来，形成实体产品。

这种技术不仅可以打印出各种复杂形状的产品，还可以使用不同材料和颜色进行打印，满足不同的需求。

随着3D打印技术的不断发展，其应用领域也越来越广泛，涵盖了医疗、航空航天、汽车等各个领域。

智能制造技术的逆向工程与快速原型制造不仅为企业带来了创新的机会，也为产品设计和制造过程带来了革命性的变化。

逆向工程及快速成型技术引言逆向工程和快速成型技术是当今数字化时代强有力的工具，对各个行业都有着深远的影响。

逆向工程是通过分析和推导一个产品的设计、构造和功能，来理解并重新构建该产品的过程。

快速成型技术则是通过一系列自动化的加工过程，将数字化设计数据通过三维打印等方式快速转化为实体产品。

本文将介绍逆向工程和快速成型技术的基本概念、应用领域以及未来发展方向。

逆向工程基本概念逆向工程（Reverse Engineering）是指通过分析和推导产品的设计、构造和功能，来理解并重新构建该产品的过程。

它包括对产品的结构、性能、工艺和使用特性等方面的解析，以及对产品的复制和改进。

逆向工程通常通过采集、处理和分析产品的物理数据、CAD模型和软件程序等信息来实现。

应用领域逆向工程可以应用于各个行业和领域。

其中，制造业是逆向工程的主要应用领域之一。

在制造业中，逆向工程技术可以帮助企业快速获取竞争对手的产品信息，对其进行分析和研究，从而提升自己的技术优势。

逆向工程还可以用于产品的维修和改进，通过分析产品的结构和工艺，找出产品存在的问题并进行改进。

此外，逆向工程还可以应用于艺术、文化遗产保护等领域。

发展趋势随着信息技术的不断发展，逆向工程的方法和工具也在不断更新和改进。

目前，逆向工程主要应用于物理产品的分析和复制，但随着虚拟现实和增强现实等技术的发展，逆向工程将更多地应用于数字产品和软件的研究和分析。

此外，随着机器学习和人工智能技术的进一步发展，逆向工程将可以更加自动化和智能化，提高工作效率和准确性。

快速成型技术基本概念快速成型技术（Rapid Prototyping）是一种通过自动化的加工方法，将数字化设计数据快速转化为实体产品的技术。

它通过将设计数据转化为三维模型，并通过三维打印等方式进行快速制造。

快速成型技术可以减少产品开发周期和成本，提高生产效率。

应用领域快速成型技术被广泛应用于工业设计、医疗器械、汽车制造、航空航天等领域。

CATIA逆向工程CATIA逆向工程是一种基于CATIA软件的技术，主要用于将实体产品转化为CAD模型。

逆向工程的过程相对于传统的设计过程而言，是从实物到数字的转换，能够帮助我们更好地理解和分析产品，提高设计效率和准确性。

在本文中，将介绍CATIA逆向工程的基本原理、应用领域和操作步骤。

一、基本原理CATIA逆向工程的基本原理是通过扫描实物，获取实物的几何数据，然后利用这些数据生成CAD模型。

具体的步骤包括：扫描、数据处理和模型生成。

1. 扫描：通过使用激光扫描仪或其他扫描设备，将实物表面进行扫描，获取大量的点云数据。

2. 数据处理：对扫描得到的点云数据进行处理，包括数据滤波、去噪、数据配准等，以减少数据的噪声和误差。

3. 模型生成：根据经过处理的点云数据，利用逆向工程软件生成CAD模型。

可以使用多种方法，如曲面拟合、面片重建等，将点云数据转化为CAD模型。

二、应用领域CATIA逆向工程广泛应用于多个领域，包括汽车、航空航天、工业制造等。

以下是几个常见的应用领域：1. 产品设计与改进：通过逆向工程，可以将实物产品快速转化为CAD模型，为产品设计与改进提供参考。

可以对实物进行分析和模拟，以评估产品的性能和结构。

2. 反向工程：在某些情况下，需要快速获取已有产品的CAD模型。

逆向工程可以帮助我们将现有产品转化为数字化模型，以便进行进一步的改进和仿制。

3. 快速原型制造：逆向工程可以为快速原型制造提供准确的CAD模型。

可以通过将模型导入到3D打印机等设备中，快速制造出实物模型。

三、操作步骤以下是CATIA逆向工程的基本操作步骤：1. 导入点云数据：在CATIA软件中，选择“导入点云数据”功能，将扫描得到的点云数据导入到软件中。

2. 数据处理：对导入的点云数据进行滤波、去噪等处理，以消除噪声和误差，并确保数据的准确性。

3. 数据配准：如果扫描得到的点云数据有多个扫描位置，需要进行配准操作，将不同位置的点云数据拼接在一起。

百度文库- 让每个人平等地提升自我《逆向工程与快速成型技术应用》实验报告苏州市职业大学机电工程学院实验名称三维数据扫描姓名：黄佳伟班级：12模具设计与制造3班日期：小组成员：黄佳伟蒋程飞解翔宇李长江刘凯李臻目录一．实验目的 (3)二．实验要求 (3)三．实验步骤及方法 (3)四．所需的设备、仪器、工具或材料 (3)五．思考题 (10)六．实验小结 (10)一、实验目的1. 掌握一种非接触光学测量设备三维扫描的方法2. 掌握Geomagic Studio 软件点阶段数据处理的方法，熟悉点阶段数据处理主要命令的使用。

二、实验要求完成实物的三维数据扫描及点阶段的数据处理，得到一个完整的多边形数据模型。

三、所需的设备、仪器、工具或材料1. 扫描件（学生自己准备）2. 柯尼卡美能达VIVID910 扫描仪3. Geomagic 逆向设计软件4. 电脑四、实验步骤及结果（一）数据的扫描Step1 扫描件的准备。

该扫描件反光效果较为合理，则不需要喷涂上显像剂；为了以后该数据拼合的方便与准确，应在被扫描件表面上做上点标记。

Step2 启动Konica Minolta VIVID 910三维扫描仪，再启动电脑，打开Geomagic Studio。

点击工具栏上的“插件”按钮出现图 1所示的对话框。

Step3 调整扫描仪与扫描件之间的距离与视角，保证扫描件在显像框的中心位置。

Step4 点击图1所示对话框中的Scan 按钮，开始扫描。

等待数秒后，显像框更新为图 2所示，根据出现的点的色谱，分析数据的质量，扫面图以颜色来表示距离，越红表示扫描仪与物体距离越近，越蓝则越远，图2中可以看出小猪存钱罐的额头距离扫描仪最近，四周部分距离较远。

图1图2物体扫描后的显像框Step5 点击图1所示对话框的“确定”按钮，完成一个视角的扫描。

Step6 将扫描物选择一个角度，重复步骤（4）（5），直至所有实体都被扫描到。

（二）数据的预处理物体扫描后的显像框Step 1 将扫描数据导入Geomagic Studio 软件，删除每片点云数据体外孤点。

机械设计中的逆向工程与产品重构逆向工程（Reverse Engineering）是一种通过分析和解剖产品，将其重新设计和构建的过程。

在机械设计领域，逆向工程及产品重构起着至关重要的作用。

本文将探讨机械设计中的逆向工程及产品重构的相关概念、方法和应用。

一、逆向工程的基本概念逆向工程是指通过反向操作，即从已有的成品、产品或构件中分析、解剖其结构、功能和技术特征，以获得设计和制造过程中的相关信息，并根据这些信息重新设计和制造出能够实现相同功能或性能的产品。

逆向工程通常包括获取、分析、建模和重构四个主要过程。

1. 获取（Acquisition）：通过不同的手段获取已有产品的原始数据，包括三维扫描、测量、图像采集等。

这些数据可能来自实物测量、光学测量、CT扫描等技术手段。

2. 分析（Analysis）：对获取到的数据进行处理和分析，提取有用的信息。

通过几何测量、CAD建模、有限元分析等技术手段，得到产品的几何形状、材质特性、结构和性能等参数。

3. 建模（Modeling）：以分析结果为基础，使用计算机辅助设计（CAD）软件或其他建模工具，对产品进行三维建模或二维绘制。

建模过程中需考虑产品的几何形状、材料、加工工艺以及功能要求等因素。

4. 重构（Reconstruction）：根据模型进行重构，即重新设计和制造产品。

重构可以根据已有产品进行改进或优化，也可以根据产品的功能和性能需求进行创新设计。

二、逆向工程的应用领域逆向工程在机械设计中具有广泛的应用领域，以下是其中几个典型的例子：1. 产品改进与优化：逆向工程可用于对现有产品进行拆解和分析，找出其性能短板，并进行相应的改进与优化。

通过逆向工程，可以有效地提高产品的质量、性能和可靠性。

2. 快速原型制造：逆向工程可以通过对原型产品的扫描和建模，快速制备出具有相同几何形状和功能的原型。

这可以在产品开发的早期阶段进行，加快产品的研发进程。

3. 配件替换与修复：逆向工程可用于配件的替换与修复。

基于逆向工程的激光快速成型的理论及实践研究基于逆向工程的激光快速成型的理论及实践研究一、引言随着科技的不断发展，激光快速成型技术得到了广泛的应用和研究。

逆向工程作为一种非常重要的技术手段，为激光快速成型技术的发展提供了巨大的支持和促进作用。

本文将介绍基于逆向工程的激光快速成型的理论和实践研究。

二、激光快速成型技术的基本原理激光快速成型（Laser Rapid Prototyping，简称LRP）是一种利用计算机辅助设计和制造的技术，通过逐层堆积材料，通过逐层堆积液体、粉末或丝材料，利用激光束对材料进行熔融或固化，从而实现三维实物的快速制造。

激光快速成型技术的基本原理是利用计算机辅助设计软件将设计好的三维模型切片，生成一系列的二维层叠数据，然后将这些数据输入到激光快速成型设备中，由激光束逐层照射在材料上，形成固体的激光照射层。

通过重复这个过程，最后将所有的激光照射层堆叠在一起，从而制造出所需的三维实物。

三、逆向工程在激光快速成型中的应用逆向工程可以理解为对物体或产品进行逆向的设计和研究，即通过扫描或测量实物对象的外形和内部结构，然后将这些数据进行数字化处理，最终生成三维模型。

在激光快速成型中，逆向工程的应用十分广泛。

首先，逆向工程可以通过扫描和测量实物对象，获取其精确的CAD模型，为激光快速成型提供数字化的输入。

其次，逆向工程还可以在产品设计阶段进行模型修复和重组，使得激光快速成型能够更好地适应设计和生产需求。

另外，逆向工程还可以在产品改进和优化阶段，通过获取产品的CAD模型和实物对象的比对分析，提供指导和决策支持。

四、激光快速成型的理论研究激光快速成型的理论研究主要包括激光熔化成形、激光固化成形和激光造粒成形等方面。

其中，激光熔化成形是指将粉末材料直接熔化成固体，并通过激光束进行熔融层的形成；激光固化成形是指通过激光束对液体光敏材料进行照射，使其固化为固体；激光造粒成形是指通过激光束对粉末材料进行烧结和固化，将粉末层与粉末层连接起来。

逆向工程中的三维建模技术研究一、引言在逆向工程领域中，三维建模技术是非常重要的一环，它可以将实际物体的形状、尺寸、特征以及其它相关信息转化为数字模型，以便对其进行仿真分析、数字化加工等操作。

本文将从三维建模技术在逆向工程中的应用、三维建模的基本原理、三维建模技术的发展历程及趋势等方面进行详细阐述。

二、三维建模技术在逆向工程中的应用逆向工程的核心任务是将实际物体数字化，而三维建模技术正是实现这一目标的关键工具。

三维建模技术通过对实际物体进行扫描、重建、拓扑化等操作，可以实现对实体、曲面、体素等形态数据的数字化，并对数据进行后续处理和应用。

具体而言，三维建模技术在逆向工程中的应用主要分为以下几个方面：1. 快速原型制造（RPM）快速原型制造是逆向工程的一个重要应用方向，其核心是基于数字模型的快速成型技术。

三维建模技术可以对原型进行数字化，再通过3D打印或其它成型技术制造出实体模型，以帮助企业进行设计验证、工艺优化、成本估算等工作。

2. 数字化加工数字化加工是指在数控加工设备上，通过数字模型控制刀具切削工件来实现加工目的。

三维建模技术可以在数字模型中生成机床路径、刀具轨迹等信息，并将其转换为数控加工程序，用于指导加工设备进行加工。

数字化加工技术可以提高加工精度、降低成本、提高效率，已成为现代制造业的必备技术。

3. 捕捉和分析产品形状变化三维建模技术可以通过对实体进行三维扫描、拓扑化、曲面重建等操作，实现对产品形状的精确捕捉和分析，以便进行产品的评估、质量控制、形状优化等活动。

逆向工程技术应用于汽车、钢铁等重工业，现代制造业各个领域。

三、三维建模的基本原理三维建模技术的实质是将物体的三维形状、点云等信息数字化，将其转化为模型。

在数字化的过程中，要尽可能地保留原始数据的真实几何和形态信息，并消除一些无用信息。

三维建模技术主要分为以下几个步骤：1. 数据采集数据采集是三维建模技术的第一步，也是最重要的一步。
