在只有USB接口的计算机上使用RS232等串行设备

USB转RS232接口电路与RS232总线的数据传输速率相比，USB的传输速率更快，因此很多计算机的RS232串行接口都被USB接口所替换，但是很多仪器仪表、控制终端、远程终端等设备的接口还是沿用RS232。

为解决两个接口之间的转换，设计了USB到RS232接口转换卡。

1、CH341T简介CH341T是USB总线转接芯片，其引脚排列如图1所示。

当CH341T工作在异步串口模式时，CH341T提供串口发送使能、串口接收就绪等交互式的速率控制信号，用于为计算机扩展异步串口，或者将普通的串口设备直接升级到USB总线。

表1是CH341T芯片各引脚功能说明。

图①表1异步串口方式下CH341T芯片的引脚包括：数据传输引脚、硬件速率控制引脚、工作状态引脚、辅助引脚。

数据传输引脚包括：TXD 引脚和RXD引脚。

串口空闲时TXD和RXD应该为高电平。

硬件速率控制引脚包括：TEN#引脚和RDY#引脚。

TEN#是串口发送使能，当其为高电平时，CH341T将暂停从串口发送数据，直到TEN#为低电平才继续发送。

RDY#引脚是串口接收就绪，当其为高电平时，说明CH341T还未准备好接收，暂时不能接收数据，有可能是芯片正在复位、USB 尚未配置或者已经取消配置、或者串口接收缓冲区已满等。

工作状态引脚包括：TNOW引脚和ROV#引脚。

TNOW 以高电平指示CH341T正在从串口发送数据，发送完成后为低电平，在半双工串口方式下，TNOW 可以用于指示串口收发切换状态。

ROV#以低电平指示CH341T内置的串口接收缓冲区即将或者已经溢出，后面的数据将有可能被丢弃，正常情况下接收缓冲区不会溢出，所以ROV#应该为高电平。

CH341T内置了独立的收发缓冲区，支持单工、半双工或者全双工异步串行通讯。

串行数据包括1个低电平起始位、5到9个数据位、1或2个高电平停止位，支持奇校验/偶校验/标志校验/空白校验。

CH341T支持常用通讯波特率：50、75、100、110、134.5、150、300、600、900、1200、1800、2400、3600、4800、9600、14400、19200、28800、33600、38400、56000、57600、76800、115200、128000、153600、230400、460800、921600、1500000、2000000等。

数控机床RS232接口转USB接口的方法探讨【摘要】目前多数数控机床等设备仍在使用RS232串行接口，立即将其改造为USB方式显然存在成本及实施方面的问题。

为适应USB广泛流行的现实，有必要开发USB-RS232接口转换卡，在它的支持下，这些传统的设备无须改造，即可通过其原有的RS232接口与USB总线接口实现数据传输。

【关键词】RS232接口；USB接口；USB-RS232转换卡RS232自1969年由美国电气工业协会（EIA）推荐以来，由于接口和通信协议比较简单，因而在计算机串行通信领域得到了广泛的应用，开发出了大量的以RS232为接口的各类产品。

但随着USB总线规范的推出，使得外设到计算机的连接更加高效、便利，USB是目前计算机的标准配置，但是目前多数数控机床等设备仍在使用RS232串行接口，立即将其改造为USB方式显然存在成本及实施方面的问题。

为适应USB广泛流行的现实，有必要开发USB-RS232接口转换卡，在它的支持下，这些传统的设备无须改造，即可通过其原有的RS232接口与USB总线接口实现数据传输。

1USB-RS232转换卡的组成及其工作原理组成USB-RS232转换卡的设计原理框图如图1所示，由USB接口模块、UART接口模块、数据缓冲区和协议控制单元组成。

各部分功能如下：USB接口模块主要提供与USB总线的连接，它需要实现一般USB设备接口的所有功能，以实现与USB主机的数据传输。

UART接口模块实现标准的RS232接口的所有功能，以实现与标准RS232接口的连接。

协议控制单元通过接收USB接口的命令，对UART接口进行配置（如配置通信波特率、数据位、校验位、停止位、数据量控制信号等）。

数据缓冲区用来临时保存双方数据传输过程中的数据。

图1工作原理下面以计算机与外设的数据传输为例，介绍USB-RS232转换卡的工作原理：当USB-RS232转换卡连接到USB总线上时，计算机检测到设备的连接后对设备进行初始化配置并启动相关的客户驱动程序；驱动程序给设备发送配置命令以设置RS232接口的数据传输特性；最后，在数据传输时，计算机上的驱动程序首先将数据包传输给USB接口，USB接口读出实际的有效数据并保存在数据缓冲区中，UART接口则从数据缓冲区中将数据取走并发送给设备。

USB转RS232接口电路（上）与RS232总线的数据传输速率相比，USB的传输速率更快，因此很多计算机的RS232串行接口都被USB接口所替换，但是很多仪器仪表、控制终端、远程终端等设备的接口还是沿用RS232。

为解决两个接口之间的转换，设计了USB到RS232接口转换卡。

1、CH341T简介CH341T是USB总线转接芯片，其引脚排列如图1所示。

当CH341T工作在异步串口模式时，CH341T提供串口发送使能、串口接收就绪等交互式的速率控制信号，用于为计算机扩展异步串口，或者将普通的串口设备直接升级到USB总线。

表1是CH341T芯片各引脚功能说明。

图①表1引脚号引脚名称类型引脚说明13，20 VCC 电源正电源输入端，需要外接0.1uF 电源退耦电容11，12 GND 电源公共接地端，直接连到USB 总线的地线6 V3 电源在3.3V 电源电压时连接VCC 输入外部电源，在5V 电源电压时外接容量为0.01uF 退耦电容9 XI 输入晶体振荡的输入端，需要外接晶体及振荡电容10 XO 输出晶体振荡的反相输出端，需要外接晶体及振荡电容7 UD+ USB信号直接连到USB 总线的D+数据线8 UD- USB信号直接连到USB 总线的D-数据线1 ACT# 输出USB 设备配置完成状态输出，低电平有效16 SCL 开漏输出芯片功能配置输出，内置上拉电阻，可以接串行EEPROM 配置芯片的SCL 引脚15 SDA开漏输出及输入芯片功能配置输入，内置上拉电阻，可以接串行EEPROM 配置芯片的SDA 引脚3 TXD 输出串行数据输出4 RXD 输入串行数据输入，内置上拉电阻19 TEN# 输入串口发送使能，低电平有效，内置上拉电阻17 RDY# 输出串口接收就绪，低电平有效18 TNOW 输出串口发送正在进行的状态指示，高电平有效2 ROV# 三态输出串口接收缓冲区溢出，低电平有效5 INT# 输入自定义中断请求，上升沿有效，内置上拉电阻14 SLP# 三态输出睡眠状态输出信号，低电平有效异步串口方式下CH341T芯片的引脚包括：数据传输引脚、硬件速率控制引脚、工作状态引脚、辅助引脚。

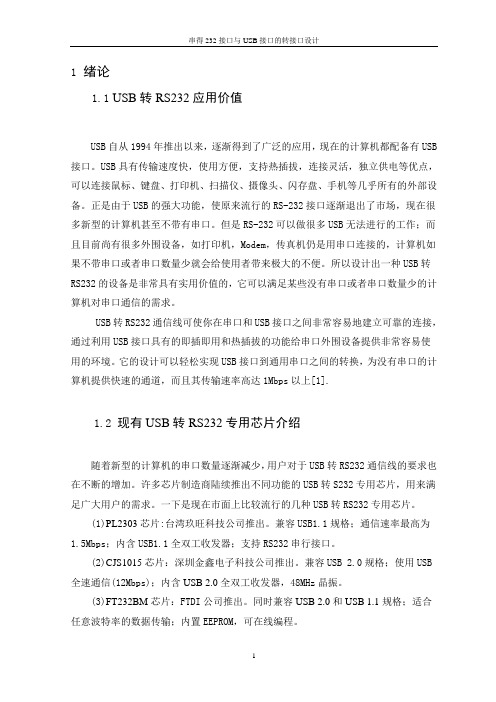

1绪论1.1 USB转RS232应用价值USB自从1994年推出以来，逐渐得到了广泛的应用，现在的计算机都配备有USB 接口。

USB具有传输速度快，使用方便，支持热插拔，连接灵活，独立供电等优点，可以连接鼠标、键盘、打印机、扫描仪、摄像头、闪存盘、手机等几乎所有的外部设备。

正是由于USB的强大功能，使原来流行的RS-232接口逐渐退出了市场，现在很多新型的计算机甚至不带有串口。

但是RS-232可以做很多USB无法进行的工作；而且目前尚有很多外围设备，如打印机，Modem，传真机仍是用串口连接的，计算机如果不带串口或者串口数量少就会给使用者带来极大的不便。

所以设计出一种USB转RS232的设备是非常具有实用价值的，它可以满足某些没有串口或者串口数量少的计算机对串口通信的需求。

USB转RS232通信线可使你在串口和USB接口之间非常容易地建立可靠的连接，通过利用USB接口具有的即插即用和热插拔的功能给串口外围设备提供非常容易使用的环境。

它的设计可以轻松实现USB接口到通用串口之间的转换，为没有串口的计算机提供快速的通道，而且其传输速率高达1Mbps以上[1].1.2 现有USB转RS232专用芯片介绍随着新型的计算机的串口数量逐渐减少，用户对于USB转RS232通信线的要求也在不断的增加。

许多芯片制造商陆续推出不同功能的USB转S232专用芯片，用来满足广大用户的需求。

一下是现在市面上比较流行的几种USB转RS232专用芯片。

(1)PL2303芯片:台湾玖旺科技公司推出。

兼容USB1.1规格；通信速率最高为1.5Mbps；内含USB1.1全双工收发器；支持RS232串行接口。

(2)CJS1015芯片：深圳金鑫电子科技公司推出。

兼容USB 2.0规格；使用USB 全速通信(12Mbps)；内含USB 2.0全双工收发器，48MHz晶振。

(3)FT232BM芯片：FTDI公司推出。

同时兼容USB 2.0和USB 1.1规格；适合任意波特率的数据传输；内置EEPROM，可在线编程。

USB转RS232接口U-232使用手册概述：U-232是真正的USB到RS232接口转换器，在电脑中运行的驱动程序控制下，将电脑的USB 接口仿真成传统的RS232串口（俗称COM口），从而使用现有的各种编程软件、通信软件和监控软件等应用软件。

本电缆的工作电源取自USB端口，不需外部供电，转换盒上的双色发光二极管指示数据的收发状态。

U-232的RS232端口为标准的DTE接口（DB9M针座，与电脑的RS232串口相同），其信号排列如下表所示：U-232做到了非常完善的仿真RS232串口，甚至能够直接进行硬件I/O操作，对应用程序编程者来说，就象访问物理的RS232口一样。

U-232支持绝大多数的PLC传统编程电缆，这一点与市售的同类产品有着本质区别，用U-232连接各种传统的RS232接口的编程电缆与PLC通信的测试结果见附录。

U-232的外形结构：特性及技术指标：●支持U-232的操作系统：Windows2000/XP（WinNT4/95/98/Me/DOS不支持PLC通信）●完全兼容USB V1.1和USB CDC V1.1规范●USB总线供电，消耗电流约50mA●波特率：300bps～1Mbps标准波特率自动适应●支持UART数据格式：数据位：7、8，停止位：1、2，校验位：odd/even/no parity●每台PC只支持多根U-232●工作温度：-20～+75℃●电缆长度：1米，颜色：黑色使用方法：U-232编程电缆需要安装USB设备驱动程序才能使用，这些驱动程序均包含在随产品发售的光盘上，安装方法请看驱动程序光盘上的说明文档资料，此处不再赘述。

驱动程序安装完成后，在Windows的设备管理器中将出现U-232对应的COM口，只需在编程软件或其它应用软件中选择该COM口即可，接下来的使用与传统的RS232接口完全相同。

注：U-232并不支持市售的某些无芯片的廉价编程电缆！如需USB转多个RS232请选用型号：U-7232。

USB-RS232驱动程序安装说明来源：作者：概述USB-RS232电缆是通过将电脑的USB口模拟成传统的串行口系统要求请在使用USB编程电缆之前确认你的电脑是IBM PC兼容型并具备以下最低系统要求：● Intel兼容586DX4-100MHz中央处理器或更高● 一个标准的USB接口(4-pin A型插座)驱动程序的安装驱动程序的安装非常简单，只需按提示进行即可，以Windows XP为例，按以下步骤进行：1、打开电脑主机，插入驱动程序光盘。

2、将USB-RS232电缆插入电脑的USB接口，Windows将检测到设备并运行添加新硬件向导帮助你设置新设备，并单击下一步继续。

如果Windows没有提示找到新硬件，那么在设备管理器的硬件列表中，展开“通用串行总线控制器”，选择带问号的USB设备，单击鼠标右键并运行更新驱动程序。

3、Windows将检测到安装信息，并出现如下没有通过Windows徽标测试的信息框，单击“仍然继续”。

4、继续安装，让Windows拷贝驱动程序文件到你的硬盘。

5、当Windows显示完成找到新硬件向导，单击“完成”结束安装。

6、安装完成后，请确认在Windows的“开始设置控制面板系统硬件设备管理器”菜单的“端口(COM和LPT)”展开条目中出现“Prolific USB- to-Serial Bridge (COMx)”，这个COMx就是USB编程电缆使用的COM口号，该端口号与电脑有关，一般为COM3或COM4，以后每次使用只要插入编程电缆就会出现该COM口，你只需在编程软件或通信软件等应用软件中选中该COM口号即可通信。

驱动程序的删除删除驱动程序是为了释放COM口资源以便其他设备使用，或驱动程序故障时需将其删除后重新安装，按下面步骤删除驱动程序：1、从你的电脑上拔下USB编程电缆。

2、运行面板中的添加或删除程序”，选择“Prolific USB- to-Serial Bridge (COMx)”，单击删除按钮。

USB转串口原理及应用USB转串口是指将USB接口转换成串口（或称为RS232接口）的方式。

USB（Universal Serial Bus，通用串行总线）是一种用于计算机之间连接和通信的通用接口。

而串口是一种用于计算机和外部设备之间进行异步串行通信的接口。

USB转串口的原理是通过内部的芯片实现的。

USB接口通常由USB控制器芯片和USB插座构成，而串口通常由UART（Universal Asynchronous Receiver and Transmitter，通用异步收发器）芯片实现。

所以，USB转串口的内部芯片实际上是将USB信号转换成UART信号，实现USB和串口之间的通信转换。

当计算机通过USB接口连接到USB转串口设备时，计算机会通过USB驱动程序与USB控制器芯片进行通信。

USB控制器芯片会将USB信号转换成串口信号，并通过UART芯片传送到串口接口上。

然后，外部设备可以通过串口接口与计算机进行通信，如串口打印机、串口调试工具等。

1.串口设备连接：许多传统的外部设备，如打印机、调制解调器、控制设备等，仍然使用串口进行通信。

通过USB转串口，这些设备可以与计算机连接，实现数据的传输和控制。

2.串口调试工具：在嵌入式系统和电子产品开发过程中，串口通常被用作调试接口。

通过USB转串口，开发人员可以使用计算机来进行调试和控制。

3.机器人控制：一些机器人和无人机使用串口进行通信。

通过USB转串口，计算机可以与这些设备进行通信，实现控制和数据传输。

4.工业自动化：在工业自动化领域，串口通常用于连接各种传感器、执行器和控制设备。

通过USB转串口，这些设备可以与计算机或控制系统进行通信，实现数据采集和控制。

5.特殊设备接口：有些特殊设备可能不直接支持USB接口，但支持串口接口。

通过USB转串口，可以将这些设备连接到计算机，实现数据传输和控制。

总之，USB转串口是一种将USB接口转换成串口接口的方式，通过内部芯片实现信号转换。

RS232接口是一种串行通信协议，常用于计算机与其他设备之间的数据传输。

以下是RS232接口的使用手册：一、接口定义RS232接口采用9针或25针的D型插头，通常在设备上会有DB9或DB25的标识。

其中，2脚为接地线（GND），3脚为发送线（TXD），5脚为数据终端设备线（DTR）和接收线（RXD）共用。

其他引脚功能因设备和协议而异。

二、连接方式1. 直连：用于近距离（小于15米）的设备间通信，如计算机与串口设备的连接。

2. 交叉连接：用于连接两个具有不同电气特性或端接电阻的设备，如PC与调制解调器或两个PC之间的连接。

3. 转换器连接：通过转换器实现不同电气特性的设备之间的通信，如通过RS232转USB转换器连接PC和串口设备。

三、通信参数1. 波特率：通信速率，常见的波特率有9600、19200、115200等，需要根据设备和协议的要求进行设置。

2. 数据位：用于传输数据的有效位数，常见的有5、6、7、8位。

3. 停止位：用于表示一个字符的结束，常见的停止位有1位和2位。

4. 奇偶校验：用于错误检测，可以选择奇校验或偶校验。

四、数据传输1. 发送数据：将需要发送的数据按照规定的通信参数进行格式化，通过TXD线发送出去。

2. 接收数据：从RXD线接收数据，并进行相应的格式化处理，得到需要的数据。

五、注意事项1. 在连接设备时，需要确保接口的引脚定义与设备的电气特性相匹配。

2. 在长时间未使用时，应将设备的电源关闭，以避免接口和设备损坏。

3. 在进行数据传输时，应确保设备的波特率、数据位、停止位和奇偶校验等参数设置正确。

USB转RS232原理USB（Universal Serial Bus）是一种常见的计算机接口标准，用于连接计算机和外部设备。

RS232（Recommended Standard 232）是一种常见的串行通信标准，用于在计算机和其他设备之间传输数据。

USB转RS232是一种将USB接口转换为RS232接口的技术，可以使计算机与不支持USB接口的设备进行通信。

USB转RS232的原理是通过将USB信号转换为RS232信号来实现数据传输。

USB信号和RS232信号之间存在显著的差异，因此需要使用转换器来进行信号转换。

转换器通常由芯片组成，这些芯片能够将USB信号转换为RS232信号，并在计算机和设备之间建立起连接。

在USB转RS232的过程中，转换器首先接收来自计算机的USB信号。

USB信号是一种数字信号，由高低电平表示。

转换器将USB信号转换为RS232信号，RS232信号是一种模拟信号，由正负电压表示。

转换器通过改变电压的方式将USB信号转换为RS232信号，并将其发送到与其连接的设备上。

设备接收到转换器发送的RS232信号后，会将其解码为数据。

设备根据RS232信号的电压变化来解读数据。

正电压和负电压分别表示不同的二进制位。

设备根据电压的变化将RS232信号解码为相应的数据，并对其进行处理。

当设备需要向计算机发送数据时，它会将数据转换为RS232信号，并通过转换器将其发送到计算机。

转换器将RS232信号转换为USB 信号，并将其发送到计算机上。

计算机接收到USB信号后，通过相应的驱动程序将其转换为可读的数据，并将其显示在屏幕上。

USB转RS232的原理可以使计算机与不支持USB接口的设备进行通信。

这种技术广泛应用于各种领域，如工业自动化、通信设备、医疗设备等。

通过使用USB转RS232技术，可以简化设备的连接方式，提高设备之间的数据传输效率。

总结起来，USB转RS232的原理是通过转换器将USB信号转换为RS232信号，实现计算机与不支持USB接口的设备之间的数据传输。

USB转RS232原理USB转RS232原理USB转RS232是一种常见的串口转换器，它可以将USB接口转换为RS232接口，使得计算机可以通过USB端口与串口设备进行通信。

下面我们来详细了解一下USB转RS232的原理。

首先，我们需要了解一下USB和RS232的基本原理。

USB （Universal Serial Bus）是一种用于连接计算机和外部设备的通信协议，它采用主从式结构，通过控制传输、同步传输和批量传输等方式实现数据传输。

而RS232则是一种串行通信协议，它采用单向或双向通信方式，通过发送和接收数据位来实现通信。

在USB转RS232的过程中，需要使用一个芯片来实现两种不同协议之间的转换。

这个芯片叫做UART芯片（Universal Asynchronous Receiver/Transmitter），它是一种集成电路芯片，用于在计算机与外部设备之间进行异步串行数据传输。

UART芯片包括发送端和接收端两个部分，在发送端将并行数据转换为串行数据，并通过TXD引脚输出到外部设备；在接收端将串行数据转换为并行数据，并通过RXD 引脚输入到计算机。

具体地说，在USB转RS232中，UART芯片会将从计算机接收到的USB数据转换为串行数据，并通过TXD引脚输出到RS232设备；同时，它也会将从RS232设备接收到的串行数据转换为USB数据，并通过USB接口输入到计算机。

这样，计算机就可以通过USB端口和RS232设备进行通信了。

需要注意的是，在使用USB转RS232时，需要先安装相应的驱动程序。

驱动程序会将计算机中的串口驱动程序与UART芯片进行匹配，从而实现数据传输。

同时，还需要注意选择合适的波特率、数据位、停止位和校验位等参数，以确保通信正常。

总之，USB转RS232是一种方便实用的串口转换器，它可以帮助计算机与外部设备之间进行通信。

其原理是通过UART芯片将USB和RS232两种不同协议之间进行转换，并通过相应的驱动程序实现数据传输。

RS232接口转USB接口的通信方法USB作为一种新的PC机互连协议，使外设到计算机的连接更加高效、便利。

这种接口适合于多种设备，不仅具有快速、即插即用、支持热插拔的特点，还能同时连接多达127个设备，解决了如资源冲突、中断请求（IRQs）和直接数据通道（DMAs）等问题。

因此,越来越多的开发者欲在自己的产品中使用这种标准接口。

而RS232是单个设备接入计算机时，常采用的一种接入方式，其硬件实现简单，因此在传统的设备中有很多采用了这种通信方式。

一般的IC卡门禁考勤系统也使用RS232接口与PC机通信。

如果将USB技术应用于IC卡门禁考勤系统与PC机之间的数据通信，这样，不仅能使IC卡门禁考勤设备具备USB 通信的诸多优点，而且对PC机而言还可以节余1个RS232串口为其它通信所用。

1 USB系统概述USB规范描述了总线特性、协议定义、编程接口以及其它设计和构建系统时所要求的特性。

USB是一种主从总线，工作时USB主机处于主模式，设备处于从模式。

USB系统所需要的唯一的系统资源是，USB系统软件所使用的内存空间、USB主控制器所使用的内存地址空间（I/O地址空间）和中断请求（IRQ）线。

USB设备可以是功能性的，如显示器、鼠标或者集线器之类。

它们可以作低速或者高速设备实现。

低速设备最大速率限制在1.5 Mb/s，每一个设备有一些专有寄存器，也就是端点（endpoint）。

在进行数据交换时，可以通过设备驱动间接访问它。

每一个端点支持几种特殊的传输类型，并且有一个唯一的地址和传输方向。

不同的是端点0仅用作控制传输，并且其传输可以是双向的。

系统上电后，USB主机负责检测设备的连接与拆除、初始化设备的列举过程，并根据设备描述表安装设备驱动后自动重新配置系统，收集每个设备的状态信息。

设备描述表标识了设备的属性、特征并描述了设备的通信要求。

USB主机根据这些信息配置设备、查找驱动，并且与设备通信。

典型的USB数据传输是由设备驱动开始的，当它需要与设备通信时，设备驱动提供内存缓冲区，用来存放设备收到或者即将发送的数据。

新代系统RS232传输软件接线及使用说明1、硬件要求1.1、本系统使用前需要一台支持RS232协议的计算机；1.2、需要一个RS232串行接口线；1.3、需要连接一个RS232转USB适配器（如果计算机没有RS232接口）。

2、接线步骤2.1、将RS232转USB适配器连接至计算机；2.2、将RS232串行接口线的一端连接至RS232转USB适配器；2.3、将RS232串行接口线的另一端连接至目标设备的RS232串行接口。

3、软件安装及配置3.1、最新版本的新代系统RS232传输软件并进行安装；3.2、打开软件并选择菜单中的“设置”选项；3.3、在设置界面中选择适配器端口，确保选择的端口与步骤2中接线的端口一致；3.4、配置通信波特率、数据位、校验位和停止位，确保与目标设备的要求一致；3.5、保存并关闭设置界面。

4、软件使用4.1、打开新代系统RS232传输软件；4.2、在软件的主界面中，选择要进行的传输操作（如、删除等）；4.3、根据软件界面的提示，按照需求输入相应的文件路径或指令；4.4、开始传输按钮开始传输过程；4.5、传输完成后，根据软件界面的提示，进行相应的操作（如重启目标设备等）。

5、附件本文档涉及的附件请参考附件列表。

6、法律名词及注释6.1、RS232协议：RS232是一种串行通信协议，用于计算机与外部设备之间的数据传输；6.2、波特率：波特率指每秒钟传输的波特数，是衡量数据传输速率的单位；6.3、数据位：数据位指每个数据字节中包含的数据位数；6.4、校验位：校验位用于检测数据传输中的错误，并进行纠正；6.5、停止位：停止位用于指示数据传输的开始和结束。

USB-RS232驱动程序安装说明来源： 作者：概述USB-RS232电缆是通过将电脑的USB口模拟成传统的串行口系统要求请在使用USB编程电缆之前确认你的电脑是IBM PC兼容型并具备以下最低系统要求：● Intel兼容586DX4-100MHz中央处理器或更高● 一个标准的USB接口(4-pin A型插座)驱动程序的安装驱动程序的安装非常简单，只需按提示进行即可，以Windows XP为例，按以下步骤进行：1、 打开电脑主机，插入驱动程序光盘。

2、 将USB-RS232电缆插入电脑的USB接口，Windows将检测到设备并运行添加新硬件向导帮助你设置新设备，并单击下一步继续。

如果Windows没有提示找到新硬件，那么在设备管理器的硬件列表中，展开“通用串行总线控制器”，选择带问号的USB设备，单击鼠标右键并运行更新驱动程序。

3、 Windows将检测到安装信息，并出现如下没有通过Windows徽标测试的信息框，单击“仍然继续”。

4、 继续安装，让Windows拷贝驱动程序文件到你的硬盘。

5、 当Windows显示完成找到新硬件向导，单击“完成”结束安装。

6、 安装完成后，请确认在Windows的“开始设置控制面板系统硬件设备管理器”菜单的“端口(COM和LPT)”展开条目中出现“Prolific USB- to-Serial Bridge (COMx)”，这个COMx就是USB编程电缆使用的COM口号，该端口号与电脑有关，一般为COM3或COM4，以后每次使用只要插入编程电缆就会出现该COM口，你只需在编程软件或通信软件等应用软件中选中该COM口号即可通信。

驱动程序的删除删除驱动程序是为了释放COM口资源以便其他设备使用，或驱动程序故障时需将其删除后重新安装，按下面步骤删除驱动程序：1、 从你的电脑上拔下USB编程电缆。

2、 运行面板中的添加或删除程序”，选择“Prolific USB- to-Serial Bridge (COMx)”，单击删除按钮。

USB 、RS232/RS422接口转换电路的设计黄燕妮1，王少云2（1.南京航空航天大学电子信息工程学院，江苏南京210016；2.南京航空航天大学无人机研究院，江苏南京210016）摘要：由于USB 接口正逐步替代传统的RS232接口成为PC 机的标准接口，USB 接口转换电路的设计就很有必要。

采用Silicon 公司高集成度的USB-UART 桥接器件CP2102，辅以简单的外部电路,实现了RS232/RS422接口与USB 接口转换电路的设计。

其中在详细介绍CP2102结构和特性的基础上，给出了接口转换的硬件电路图，最后简单介绍了转换器的工作原理。

关键词：USB ；CP2102；RS232；RS422中图分类号：TN702文献标识码：A文章编号：1674－6236（2012）22-0027-03Design of USB 、RS232/RS422interface convertion circuitHUANG Yan -ni 1,WANG Shao -yun 2（1.College of Electronic and Information Engineering,Nanjing University of Aeronautics and Astronautics,Nanjing 210016,China;2.UVA Research Institute,Nanjing University of Aeronautics and Astronautics,Nanjing 210016,China ）Abstract:Due to USB （Universal Serial Bus ）interface is gradually replacing the traditional RS232interface,and becoming the PC standard interface,the conversion circuit of USB 、RS232/RS422interface is important and ing Silicon's CP2102which is highly -integrated USB to UART bridge device ,the paper provides USB interface convertion with a simple external circuit.On the basis of introducting the feature and structure of CP2102,the paper gives how to design hardware circuit of USB 、RS232/RS422interface conversion and how to use it.Key words:USB ；CP2102；RS232；RS422收稿日期：2012-02-20稿件编号：201202101作者简介：黄燕妮（1988—），女，山东临沂人，硕士研究生。

串行接口RS232介绍及应用介绍：RS232接口通常使用9针或25针的D型连接器，其中9针连接器是最常见的。

其中的信号线包括数据传输线（TX、RX）、硬件流控制线（RTS、CTS）、请求发送线（DTR、DSR）、接收线（RI）和地线（GND）等。

RS232接口的工作方式是通过发送和接收电压来传输数据，典型的电平标准是±12V，其中正电压表示逻辑0，负电压表示逻辑1、信号采用倒装的方式传输，即1对应低电平，0对应高电平。

为了确保可靠的通信，通常还需要在远端设备和接口之间使用MAX232转换芯片，将RS232接口的电压转换为标准的TTL电平。

应用：1.计算机通信：RS232接口被广泛用于计算机和外部设备（如打印机、调制解调器、终端等）之间的通信。

通过RS232接口，计算机可以与外设进行数据的传输和控制，实现数据输出、输入和操作控制等功能。

2.工业自动化：RS232接口在工业自动化领域中也得到了广泛的应用。

在工控系统中，RS232接口可以连接各种传感器、执行器、PLC等设备，实现数据的采集、控制和监测等功能。

它可以用于数据采集设备的现场配置、监控设备的故障诊断和远程控制等。

3.医疗设备：RS232接口在医疗设备中也有重要的应用。

例如，医疗仪器、医疗设备的数据传输、监测和控制等功能常常使用RS232接口来实现。

通过RS232接口，医生和技术人员可以方便地获取设备的数据、调整参数等，提升医疗设备的效能和稳定性。

4.安防监控：安防监控系统中的摄像头、录像机、报警器等设备通常也使用RS232接口进行数据的传输和控制。

通过RS232接口，可以实现对摄像头的控制、图像的传输和录制等功能，便于安防人员对监控设备进行操作和管理。

总结：RS232接口作为一种成熟的串行通信标准，在各个领域都得到了广泛的应用。

它能够实现可靠的数据传输和控制，具有简单、可靠、易于扩展等特点。

随着现代通信技术的不断发展，RS232接口也在逐渐被更先进的接口标准所取代，如USB、Ethernet等。

了解电脑输入输出接口的种类和功能文章标题：了解电脑输入输出接口的种类和功能现代电脑作为人们生活和工作中必不可少的工具，其中输入输出接口的种类和功能在电脑运行和连接外部设备方面起到重要的作用。

本文将详细介绍电脑输入输出接口的种类和功能，帮助读者更好地了解和使用电脑。

一、串行接口串行接口是一种逐位传输数据的接口，其主要功能是用于连接外部设备，例如打印机和调制解调器。

串行接口的种类较多，其中较常见的是RS-232接口和USB接口。

1. RS-232接口RS-232接口是一种标准的串行通信接口，用于连接计算机和其他外部设备，常见的连接设备包括打印机、调制解调器和串口鼠标。

RS-232接口广泛应用于早期计算机，虽然速度较慢，但仍被某些特定设备所使用。

2. USB接口USB接口是一种通用串行总线接口，现已取代了RS-232接口成为主流连接电脑和外部设备的接口。

USB接口具有高速传输、热插拔和扩展性强等优点，适用于连接各种外部设备，如打印机、键盘、鼠标、摄像头和移动设备等。

二、并行接口并行接口是一种同时传输多个比特的接口，其主要功能是高速传输数据。

常见的并行接口包括并行打印接口（LPT接口）和SCSI接口。

1. 并行打印接口（LPT接口）LPT接口是一种常见的并行接口，用于连接电脑和打印机。

LPT接口传输速度相对较慢，但适用于连接一些需要大量数据传输的外部设备。

2. SCSI接口SCSI接口是一种高性能并行接口，用于连接计算机和外部设备，例如硬盘、光驱等。

SCSI接口传输速度较快，适用于对数据传输速度要求较高的设备。

三、视频接口视频接口是用于电脑图像和视频信号传输的接口，其主要功能是将电脑图像显示在外部显示器上。

常见的视频接口包括VGA接口、DVI 接口和HDMI接口。

1. VGA接口VGA接口是一种模拟视频接口，广泛用于连接电脑和显示器。

VGA接口能够传输标清图像信号，常用于老旧设备或低分辨率显示需求。

2. DVI接口DVI接口是一种数字视频接口，可传输高清图像信号。

RS232接口转USB接口的通信方法USB作为一种新的PC机互连协议，使外设到计算机的连接更加高效、便利。

这种接口适合于多种设备，不仅具有快速、即插即用、支持热插拔的特点，还能同时连接多达127个设备，解决了如资源冲突、中断请求（IRQs）和直接数据通道（DMAs）等问题。

因此,越来越多的开发者欲在自己的产品中使用这种标准接口。

而RS232是单个设备接入计算机时，常采用的一种接入方式，其硬件实现简单，因此在传统的设备中有很多采用了这种通信方式。

一般的IC卡门禁考勤系统也使用RS232接口与PC机通信。

如果将USB技术应用于IC卡门禁考勤系统与PC机之间的数据通信，这样，不仅能使IC卡门禁考勤设备具备USB 通信的诸多优点，而且对PC机而言还可以节余1个RS232串口为其它通信所用。

1 USB系统概述USB规范描述了总线特性、协议定义、编程接口以及其它设计和构建系统时所要求的特性。

USB是一种主从总线，工作时USB主机处于主模式，设备处于从模式。

USB系统所需要的唯一的系统资源是，USB系统软件所使用的内存空间、USB主控制器所使用的内存地址空间（I/O地址空间）和中断请求（IRQ）线。

USB设备可以是功能性的，如显示器、鼠标或者集线器之类。

它们可以作低速或者高速设备实现。

低速设备最大速率限制在1.5 Mb/s，每一个设备有一些专有寄存器，也就是端点（endpoint）。

在进行数据交换时，可以通过设备驱动间接访问它。

每一个端点支持几种特殊的传输类型，并且有一个唯一的地址和传输方向。

不同的是端点0仅用作控制传输，并且其传输可以是双向的。

系统上电后，USB主机负责检测设备的连接与拆除、初始化设备的列举过程，并根据设备描述表安装设备驱动后自动重新配置系统，收集每个设备的状态信息。

设备描述表标识了设备的属性、特征并描述了设备的通信要求。

USB主机根据这些信息配置设备、查找驱动，并且与设备通信。

典型的USB数据传输是由设备驱动开始的，当它需要与设备通信时，设备驱动提供内存缓冲区，用来存放设备收到或者即将发送的数据。

usb rs232USB RS232摘要USB RS232是一种用于串行通信的接口规范，通过USB接口将RS232信号转换为串行数据进行传输。

本文将介绍USB RS232的定义、工作原理、接口规范及应用领域，并讨论其优点和局限性。

1. 引言RS232是一种常用的串行通信协议，广泛应用于计算机和电子设备之间数据传输的领域。

然而，现代计算机逐渐放弃了RS232接口，转而采用USB接口。

为了兼容RS232设备和新一代计算机，出现了USB RS232接口。

2. 定义USB RS232是将RS232信号转换为USB信号的装置，使得RS232设备可以通过USB接口与计算机进行通信。

它通常包含一个USB转串口芯片和相关电路，用于进行信号转换和适配。

3. 工作原理USB RS232的工作原理主要分为两个步骤：信号转换和数据传输。

信号转换：USB RS232首先将计算机发送的USB信号转换为RS232信号，以便与RS232设备进行通信。

这是通过USB转串口芯片内部的逻辑电路实现的。

芯片可以识别USB信号的数据包，并将其转换为RS232协议的串行数据。

数据传输：转换后的RS232数据通过串口线传输给RS232设备。

在传输过程中，USB RS232负责控制数据的方向和速率，并维护通信的稳定性和可靠性。

同样地，当RS232设备发送数据时，转换器将其转换为USB信号并通过USB接口发送到计算机。

4. 接口规范USB RS232接口遵循USB接口规范，并根据RS232标准定义了通信协议。

常见的USB RS232接口规范包括USB 1.1、USB 2.0和USB 3.0，它们分别支持不同的数据传输速率和功耗标准。

此外，USB RS232接口还包含若干标准的串口参数，如数据位数、停止位数、奇偶校验等。

这些参数需要与RS232设备相匹配，以确保数据的正确传输。

5. 应用领域USB RS232广泛应用于各种领域，特别是工业控制、通信设备和计算机外围设备等。

rs232 驱动，USB
一般的USB 转串口设备插上电脑后会自动安装驱动，但有时候会遇
到安装不成功的情况，这时就得手动安装驱动了。

但有时候会发现自动安装
的驱动会造成数据收发不稳定的情况，这时也需要更新一下驱动。

USB-RS232 电缆是通过将电脑的USB 口模拟成传统的串行口，在使用USB 编程电缆之前确认你的电脑是IBM PC 兼容型并具备以下最低系统要求：●Intel 兼容586DX4-100MHz 中央处理器或更高●一个标准的USB 接口（4-pin A 型插座）。

驱动程序的安装
驱动程序的安装非常简单，只需按提示进行即可，以Windows XP 为例，按以下步骤进行：
1、打开电脑主机，插入驱动程序光盘。

2、将USB-RS232 电缆插入电脑的USB 接口，Windows 将检测到设。
