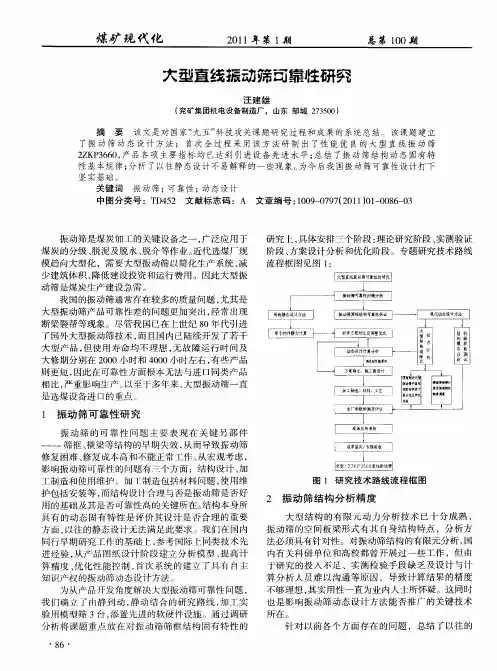

国产大型直线振动筛技术现状及研发思路_李素妍

振动筛的研究不断地向着标准化、系列化、通用化发展，并引入现代化设计手段，采用新材料、新技术、新工艺，其ri的在于不断扩大筛机应用领域，满足国民经济建设发展的需耍，并担当对外出口的任务。

木文所设计的振动筛的筛分物料为球磨机产品。

该产品的大小不是很平均，为了做出更符合耍求的物料就需耍用振动筛來将球磨机产品进一步细分，将不符合耍求的物料重新用球磨机磨小。

经过这样的反复处理最终将物料全部做成符合耍求的产品。

本课题的振动筛为自同步双振动电机驱动的，其特点是结构简单、安装方便、成本低、容易操作及维护等。

其筛箱为板梁钏焊组合结构，由主副侧板、管梁、入料挡板、岀料板、筛板等组成，侧板选用低合金压力容器钢板，强度高、可焊性好，周边折弯，并在振动方向及沿纵向连接多根角钢，使侧板刚度大大增强，有利于强度的提高和噪音的降低。

管梁由法兰盘、无缝钢管、加强槽钢等组成，重量轻、强度大，便丁•制造安装，具有互换性。

加强槽钢上有T形孔，使用T形螺栓，便于筛板的安装维护，消除U形螺栓对管梁的磨损。

丁作原理：两台振动电机的型号相同，可以产生一种组合的直线振动。

这种振动可以使输送槽体屮的物料运动，并与筛而发生碰撞，使小于筛孔的物料透过，从而实现物料的儿何分级，实现筛分。

总体方案为：采用普通筛分法，振动形式为共振，运动轨迹为直线运动，激振方式为惯性式，隔振方式为一级隔振，隔振弹费为金属螺旋式隔振弹簧。

关键词：振动筛；筛箱；振动电机*部件El-筛箱装配AutoCAIi El形DWG^零件El ■弹簧上座AutoCAD 图形80 KBV零件图-谛框AutoCAD 窗形DWG^i 61冏=零件图合集AutoCAIi 图形0^ 127 KB- 】至于直线振动筛的设WinRAR压缩文件毕业论文任务书、评阅书、答辩记录Microsoft Word 9..刁茎于直线振动筛的设-J计— Microsoft Word 9...开题报告Microsoft Word 9...40 KB外文翻译-外文Microsoft Word 9... 118 KB外文翻译-中文Microsoft Word 9...132 KB振动筛■总装图AutoCAD 图形97 KB部件图-箱体AutoCAD 图形128 KB諒件團二箱体彖伴AutoCAD 图形I blKB■ …DWG零件图■金J1螺旋弹簧（正）AutoCAD 31 形九设计说明书（论文）Microsoft Word 9 (426)KBAbstractThe shaker research unceasingly to the standardization, the seriation, the universalized development, and the introduction modernization design method, uses the new material, the new technology, the new craft, its goal lies in unceasingly expands the sieve machine application domain, satisfies national economy construction the need to develop, and takes on the foreign exportation the duty.Finally completely makes after such repeatedly processing the materi all tallies the request product. This topic shaker for self-synchronizing pair vibration motor-driven, Its characteristic is the structure simple, the installs convenient, the cost low, is easy to operate and the maintenance and so on. It sieves the box is board crossbeam riveting hitch welds built-up section, By host vice- side bar, Hollow beam, Enters the material back plate, Leaves material board, Sieves board and so on composition, The side bar selects the low-alloy pressure vessel steel plate, The intensity is high, The weldability is good, Peripheral knee bend, And in the vibration direction and along longitudinal connects themulti- roots angle steel, Causes the side bar rigidity big enhancement, Is advantageous to the intensity enhancement and noise reducing. Hollow beam by flange plate, Seamless steel pipe, Strengthens composition and so on channel steel, The weight light, the intensity is big, is advantageous for the manufacture installment, Has the interchangeability. Strengthens in the channel steel to have the T shape hole, Uses the T shape bolt, Is advantageous for screen board installs the maintenance, Eliminates the U shape bolt to the hollow beam attrition. Principle of work: Two vibrate the electrical machinery the model to be same, May have one kind of combination straight-line oscillation. This kind of vibration may cause in the transportation trough body thematerial movement, And has the collision with the screening surface, And has the collision with the screening surface, Thus realization material geometry graduation, Realization screening. The overall plan is: Uses the ordinary screening law, The vibration form for resonates, The path is the translation, Stirs up the strength vibration the way is the inertia type, The vibration isolation way is level of vibration isolations, The vibration isolation spring is the metal screw type vibrationisolation springoKeywords:the vibration screen; the box screen; the vibration electric machinery 所有下载了本文的朋友请注意：” 本文附有其它文件（CAD图纸或者其它三维图纸等）"如需请联系：QQ 194535455”摘要 (I)Abstract (II)第1章概述 (1)1」国内外现状 (1)1.2振动机械的用途和分类 (2)121振动机械的组成 (2)1.2.2振动机械的特点 (2)1.2.4振动机械的分类 (3)第2章主要问题及解决方案 (5)2」振动筛降噪措施 (5)2.2常见故障及处理措施 (5)2.2.1筛分时筛子不下料或下料不畅 (5)2.2.2筛框断裂根 (5)2.2.3轴承过热 (5)2.2.4筛分的分级(根据筛分的冃的) (6)第3章直线振动细筛的结构、工作原理及总体方案的比较确定 (7)3.1结构及工作原理 (7)3.2直线型振动细筛的特点 (7)3.3各类筛分方法的比较确定 (7)3.3.1普通筛分方法 (8)3.3.2概率筛分方法 (8)3.3.3等厚筛分法 (9)3.3.4概率等厚筛分法 (9)3.3.5筛分方法的确定 (9)3.4振动形式的确定 (10)3.4.1非共振筛 (10)3.4.2共振筛 (10)3.5运动轨迹的确定 (10)3.5.1圆运动轨迹 (10)3.5.2直线运动轨迹.................................................. 1()3.6激振方式的比较 (10)3.6.1弹性连杆式 (12)3.6.2电磁式 (12)3.6.3惯性式 (12)3.6.4激振方式的确定 (12)第4章其它零部件的选择 (14)4」隔振系统的选择 (14)4. 2筛箱的设计分析与计算 (14)4.2.1 筛面 (14)4.2.2筛面的固定方法 (19)4.2.3筛框 (21)4.3支撑装置的选择 (21)第5章各部分设计计算 (23)5」运动学参数的选择计算 (23)5.1.1物料运动状态的选择 (23)5.1.2安装倾角的选择 (23)5.1.3振动方向角的选择 (23)5.1.4物料的平均速度 (23)5.2工艺参数的确定 (24)5.3动力学参数的选择计算 (24)531工作机体的质量 (24)5.3.2物料的结合质量 (24)5.3.3隔振系统的频率比及隔振弹簧刚度 (25)第6章安装，使用，和检修 (26)6. 1 安装 (26)6.2 直线振动筛的使用和检修 (26)6.2.1筛帮及筛框横梁断裂 (26)6.2.2筛箱横梁断裂 (27)6.2.3振动筛的检修 (27)6.2.4振动器润滑与密封 (28)第7章结论 (29)参考文献 (30)致谢 (31)1.1国内外现状直线振动筛是冃前我国煤炭金业使用最多的一种振动筛。

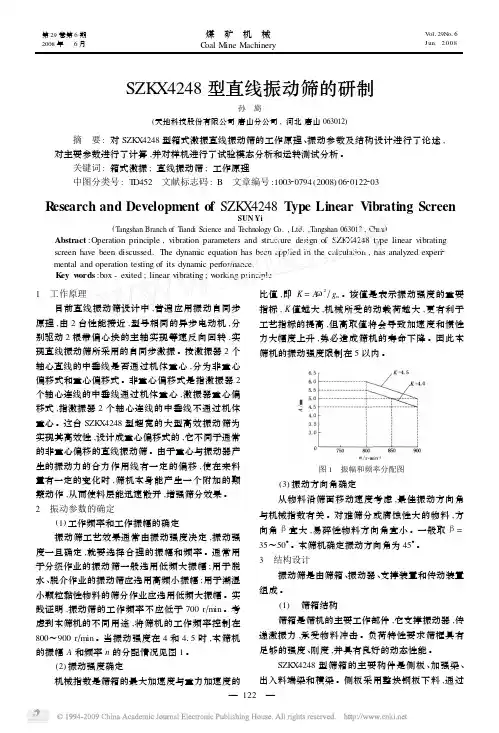

SZK X4248型直线振动筛的研制孙　旖(天地科技股份有限公司唐山分公司,河北唐山063012)摘要:对SZK X4248型箱式激振直线振动筛的工作原理、振动参数及结构设计进行了论述,对主要参数进行了计算,并对样机进行了试验模态分析和运转测试分析。

关键词:箱式激振;直线振动筛;工作原理中图分类号:T D452　文献标志码:B　文章编号:100320794(2008)0620122203R esearch and Development of SZK X4248Type Linear Vibrating ScreenSUN Yi(T angshan Branch of T iandi Science and T echnology C o.,Ltd.,T angshan063012,China) Abstract:Operation principle,vibration parameters and structure design of SZK X4248type linear vibrating screen have been discussed.The dynamic equation has been applied in the calculation,has analyzed experi2 mental and operation testing of its dynamic performance.K ey w ords:box-exited;linear vibrating;w orking principle1　工作原理目前直线振动筛设计中,普遍应用振动自同步原理,由2台性能接近,型号相同的异步电动机,分别驱动2根带偏心块的主轴实现等速反向回转,实现直线振动筛所采用的自同步激振。

按激振器2个轴心直线的中垂线是否通过机体重心,分为非重心偏移式和重心偏移式。

非重心偏移式是指激振器2个轴心连线的中垂线通过机体重心,激振器重心偏移式,指激振器2个轴心连线的中垂线不通过机体重心。

我国振动筛的研究现状与发展趋势分析作者：李顺民麻新程张斌伟来源：《中国科技纵横》2013年第20期【摘要】在我国的工矿企业中，振动筛是一种常用的机械设备，主要应用于筛分工作。

振动筛能够利用自身多孔工作面的振动，将不同大小的颗粒混合物进行筛分，使颗粒能够按照大小进行分级处理。

在我国的工矿企业中发挥了重要的作用，是一种必不可少的筛分工具。

基于此，本文将以我国石油行业中振动筛的应用为例，对我国振动筛的研究现状和发展趋势进行简要的分析和探讨。

【关键词】振动筛研究现状发展趋势伴随着科学技术的发展和人民生活水平的提高，石油行业在我国社会经济的发展中占据着重要的位置，而振动筛在石油行业中被广泛的应用，同时也是最重要的设备，这就凸显出了振动筛在石油行业中的重要的作用。

本文将通过对我国石油行业中振动筛的应用，进而总结出我国振动筛的研究现状和发展趋势。

1 概述1.1 振动筛的含义所谓的振动筛，是指能够利用振子激振所产生的复旋型振动而工作的一种筛分设备。

振动筛的表面具有多孔工作面，这一工作面不仅能够将混合物按照大小进行筛分，同时还能用于物料的脱水工作，以及清洗物料表面的污泥，是我国石油行业中最为常用的一种工具。

1.2 振动筛的应用我国是一个工业大国，并且石油行业是我国工业生产和人民生活中最主要的能源，与人类的生产生活息息相关。

近年来，伴随着科学技术的发展和人们对生活质量的要求，以及自然环境的日益破坏，石油企业在工业发展中的地位越来越高，振动筛也随之被高度的重视起来，并且被广泛的应用到石油行业中，成为石油行业发展中必不可少的重要设备，甚至对于社会经济行业的发展都产生着至关重要的作用。

因此，振动筛在石油行业中得到了快速的发展，并且石油行业对振动筛的需求量也呈现越来越大的趋势。

2 研究现状在新中国成立初期，我国的工业发展是相当缓慢的，并且工业发展的基础也非常的薄弱，同发达国家相比还存在很大的差距，但是，改革开放之后，我国的工业发展呈现出迅猛的势头，尤其是石油行业的发展，由于社会对石油的需求量越来越大，对石油的质量要求也越来越高，这就不断促使振动筛的发展。

1999年7月第15卷第3期沈　阳　建　筑　工　程　学　院　学　报Journal of Sheny ang A rch .and Civ .Eng .Inst .Jul . 1999Vol .15,No .3 收稿日期　1998-09-18第一作者:38岁,男,副教授,沈阳建筑工程学院基础部,沈阳,110015.振动筛结构强度研究的现状王正浩　范改燕摘　要　介绍振动筛在结构强度方面的研究概况及大型振动筛的发展情况,并对振动筛的发展方向提出看法.关键词　振动筛;结构强度;振动强度;有限元;中图法分类号　T D 452 本文在文献〔1〕的基础上,进一步阐述振动筛结构强度的研究现状.为提高振动筛性能,强化筛分过程,要求选择较大的振动强度.影响振动强度的因素有振动频率和振幅.目前在国外,有些振动筛的振动频率达1500r /min ,振幅的选择也比以前有了提高,双振幅可达12～14mm .美国有的振动筛振动频率选为800r /min ,双振幅选为16mm .由于频率和振幅的提高,大大强化了筛分过程,有效地提高了振动筛性能.但是,由于筛分过程的强化,影响到振动筛使用寿命,所以振动筛承载能力问题日趋突出.我国振动筛使用寿命一般为3～5年,德国和波兰等国一般为5～8年,美国为5年以上,原苏联规定第一次大修前,使用时间为14000～18000h 〔2〕.1　大型振动筛的发展为了提高综合经济效益,较大型的选煤厂、选矿厂、采石厂等的建设项目日益增多,因此,发展较大型振动筛提高处理能力是今后努力的目标之一〔3〕.德国在发展中小型振动筛的基础上,研制了规格为5.5m ×10m ,筛分面积达55m 2的大型振动筛;SCHENCK 公司制造了规格为4m ×8.5m ,筛分面积为34m 2,处理能力达800m 3/h 的振动筛;日本研制的H LW 型号振动筛,最大规格为3.6m ×7.5m ,筛分面积为27m 2.还研制了4m ×9.5m ,面积为38m 2的直线振动筛;美国研制了3.7m ×7.3m ,面积为27m 2的直线振动筛,入料粒度可达1m ,属特重型振动筛.〔4〕我国自行设计或引进技术生产制造的不同型号较大型振动筛有:YZ1548圆振动筛,面积为7.25m 2;YK2160圆振动筛,面积为12.6m 2,处理能力可达720m 3/h ;YAH 2460圆振动筛(引进美国R ·S 公司技术),面积为14.4m 2,处理能力可达1500t /h ;ZDM 2556圆振动筛,面积为14m 2;DDM2056圆振动筛,面积为11m 2,处理能力可达1100t /h ;USK3.60×6.00圆振动筛(引进德国KHD 公司技术),面积为21.6m 2;DF2160等厚筛,面积为12.6m 2;ZS2160直线振动筛,面积为12.6m 2;ZKX2460直线振动筛(引进美国R ·S 公司技术),面积为14m 2;ZK3675直线振动筛(引进日本神户制钢技术),面积为27m 2;USL4.50×6.50直线振动筛(引进德国KHD 公司技术),面积为27m 2,处理能力可达1080t /h ;ZSM2065直线振动筛,面积为13m 2;S LZ4090冷矿筛,面积为36m 2,处理能力为540t /h ;LZ3090冷矿筛,面积为27m 2;LZX3070冷矿筛,面积为21m 2;SL3090冷矿筛,面积为27m 2;HR3175热矿筛,面积为18.7m 2〔2,5〕.2　振动筛强度研究概况发展大型振动筛,提高处理能力,强化筛分过程的关键问题之一就是振动筛结构强度问题,影响振动筛寿命的因素很多;振动筛振动强度、结构尺寸和形状,零部件所用材料和制造工艺、物料特性及作业环境等.由于振动筛在较高振动频率下工作,筛箱不仅承受被筛分物料的重量,而且还要承受很大的激振力,因此筛箱的结构要牢固,不但要有足够的强度,还要有足够的整体刚度,使筛箱不致发生变形而损坏.对于大面积的振动筛,这个问题尤为重要〔6〕.侧板和横梁是筛箱的主要受力构件,所以振动筛筛箱的强度问题主要是侧板和横梁的强度.关于大型振动筛横梁断裂和侧板产生裂纹疲劳破坏及扭曲,人们已经进行了不懈的研究.〔7～10〕1975年,韩二中教授首先用结构力学的方法对共振筛的横梁进行了强度分析〔11〕,给出了横梁工作时的内力分布,确定出横梁受力最大的位置,但由于计算条件的限制,只能对横梁作等效的静强度分析.随着计算机的应用,有限元法成为结构力学中十分重要的方法,用有限元法计算筛箱强度,可以减少古典结构力学方法所做的过多的假设和限制,更能反映实际情况,可以得到较为精确的计算结果.在有限元法的分析计算中,计算单元刚度矩阵和组装总体刚度矩阵是主要问题.振动筛结构的有限元计算模型一般是采用板单元、梁单元和边界元的组合,因为在按照相应节点把各单元拼接成原来结构时,各单元对同一个节点都有它自己的贡献〔12〕.韩二中教授使用有限元法对筛箱进行了静、动强度的计算,探讨了改变触头座外伸尺寸及筛箱对角主弹簧间隙过大时对筛箱内力的影响.同时指出:实测中出现的工作频率的高次谐波效应,是由于主弹簧的非线性引起的,在计算中乘以非线性动载系数,可以弥补线性静力计算的不足,他不仅提出了按动态计算分析进行结构的设计是振动筛设计的发展方向,而且对振动筛的设计和安装提出了有价值的参数.由于共振筛维修和调整麻烦,目前已很少在现场使用,而惯性振动筛得到广泛应用,但大型惯性振动筛的结构强度还存在很多问题.由于惯性振动筛以惯性激振器激振,激振力往往高达几十吨,受力情况与共振筛不同.一些学者对惯性振动筛筛箱强度问题做了不少的研究工作.日本学者对日本生产的宽4m ,长12m ,筛分面积为48m 2的大型惯性振动筛进行了强度分析.利用KASTAN 软件分析得出结论〔13〕:振动筛达到预定转速时,构件无共振点,构件应力值也未发现较大跳动并与实测结果基本吻合,从而肯定了振动筛在筛分作业时是安全可靠的.韩二中教授利用自编程序对规格为2.1m ×6.3m 的直线惯性振动筛的筛箱也进行了强279第3期王正浩等:振动筛结构强度研究的现状 度分析〔14〕,指出该振动筛大部分横梁满足强度要求,只是排料端梁和槽钢梁强度不足,并提出了改进方案,使振动筛强度问题基本上得到解决.由国外引进的某大型冷矿筛框架横梁均采用工字型断面结构,在不足2年时间内,横梁出现裂纹及断裂现象〔15〕.通过对工字型截面及矩形截面横梁力学性能的对比及实例计算,证实了工字型截面梁是不合理截面梁,充分肯定了矩形截面梁的合理性.某惯性振动筛使用寿命只有2年左右,出现的主要问题是〔15〕:筛框易损坏,横梁和侧板断裂;铆钉松动造成框架损坏;金属弹簧刚度不一致,使用中左右侧弹簧变形不等而使筛箱扭歪,受力不均造成筛框损坏.筛框使用寿命短的主要原因是:筛框的底框架结构是由压紧梁、角钢和钢板组成.200多个型钢零件和底框架通过45个主要结点,598个铆钉连接,组合而成为筛框.由于结构复杂,局部不可靠的概率也相应增加,由于铆钉联接产生失效或一部分铆钉变形或松动使应力分布不均,在振动负荷作用下逐渐产生主要零件横梁和侧板等疲劳断裂,使筛框报废.由于无缝钢管在各方向的惯性矩相同,受力状态比用槽钢横梁好,所以采用无缝钢管横梁代替槽钢横梁可以有效地避免横梁断裂.为防止铆钉松动,采用环槽铆钉联接和高强度螺栓联接.环槽铆钉联接是一种新型的不可拆联接,特点是联接强度高、防松性能好、工艺简单和操作方便.高强度螺栓联接是一种摩擦型联接,特点是联接牢固、承载能力大及联接技术简单.由于20g 锅炉钢板在常温下冲击韧性和应变时效冲击韧性好,所以用20g 锅炉钢板代替A3钢板,可以防止侧板疲劳断裂.分析振动筛结构强度也通常使用线弹性结构分析软件如SAP5P 和MAS 等.用这些软件分析表明:振动筛侧板上部折边和下部折边中部、侧板与加强梁连接处、排料梁和给料梁中部的应力较大,增加筛箱纵向刚度比增加横向刚度可以更有效地提高筛箱整体刚度,防止变形过大,避免强度不够.〔16～19〕3　结束语解决振动筛结构强度问题是发展大型振动筛、强化筛分过程、提高处理能力的关键.在振动筛各种零部件当中,筛箱是最重要的部件,它的损坏形式一般是侧板和横梁的疲劳断裂.疲劳断裂发生的原因可以是:应力过大、应力集中、存在高次应力谐波、材料选择不合理、结构形式不合理、断面形状和尺寸选择不恰当等等.另外侧板与横梁的联接方式、筛网的固定方法等对结构强度也有较大的影响.为提高振动筛结构强度:侧板宜选用耐冲击抗疲劳断裂的20g 锅炉钢或16M n ;横梁截面宜选用圆形或矩形截面;联接件应采用环槽铆钉和高强度螺栓.用有限元法(FEM )分析振动筛结构强度是可行的,由于振动筛在筛分作业过程中,筛箱一直受到物料的冲击,而这种冲击的能量比较集中,频率分布也比较宽广,经常能够激发筛箱的很多阶弹性体振动,从而增加了筛箱的动应力.所以物料对筛箱的冲击作用影响到振动筛结构强度,应该引起重视.突破传统的振动筛设计模式,设计出新结构的振动筛,从根本上解决振动筛结构强度问题,例如无侧板振动筛等等,〔20～23〕是今后振动筛发展方向之一.280 沈　阳　建　筑　工　程　学　院　学　报第15卷参　考　文　献1　王正浩,王国业,刘维伟.振动筛的研究现状与发展趋势.沈阳建筑工程学院学报,1999,15(1):77～812　王　峰,王　皓编著.筛分机械.北京:机械工业出版社,19983　王　峰.我国矿山振动技术及设备的新发展.矿山机械,1991,(4):24～274　曾本仁.国外筛分机的发展.矿山设计研究,1986,(2):10～145　陆　信.80年代筛分技术成就与发展.矿山机械,1991,(1):2～56　闻邦椿,刘风翘,刘　杰编著.振动筛、振动给料机、振动输送机的设计与调试.北京:化学工业出版社,19897　关立章.筛分机械横梁断面几何形状的分析.矿山机械,1983,(3):11～168　马连福,郝　坡.ZK 型振动筛的设计改进与试验.矿山机械,1997,(1):18～219　袁建成.影响振动筛筛框强度的因素及提高强度措施.矿山机械,1988,(3):24～2810　周广林.大型振动筛的强度分析.矿山机械,1990,(9):29～3111　韩二中.FGS -2-30共振筛框架横梁的强度分析.矿山机械,1975,(3):27～3312　王正浩.ZS1756座式直线振动筛筛箱动态特性分析.选煤技术,1991,(3);15～1713　秋山高治.大型振动ふるいの强度解析.川崎技报,1977,(8):64～6814　韩二中.2ZK B2163直线振动筛筛框的强度分析.矿山机械,1983,(8):37～3915　张相春.ZS1756A 型双轴振动筛的改进.煤矿机械,1992,(2):47～4916　刘恋华.ZKB3675振动筛和有限元分析.选煤技术,1988,(4):21～2417　王正浩.弹性耦合激励振动筛有限元结构模态分析.沈阳黄金学院学报,1994,(4):378～38218　丁　凯.ZKB3675大型直线振动筛动强度分析.矿山机械,1995,(6):27～3019　李向东.Y R -924振动筛筛框结构理论模态分析,矿山机械,1997,(10):42～4320　王正浩.振动筛有害耦合振动与抑制对策.沈阳黄金学院学报,1994,(3):282～28721　牛陆艺.ZSJ 系列节肢振动筛.煤炭科学技术,1991,(8):53～5622　李泳生.Q DG 1124轻型高效振动筛.煤炭科学技术,1988,(9):17～1823　王泉夫.香蕉筛在国外选矿与选煤厂的应用.煤矿机械,1994,(5):34～35Study status of vibration screen structure strengthWang Zhenghao (Dept .of Basic Course ,Shenyang Arch .and civ .Eng .Inst .,Sheny ang ,110015)Received Sep .　18　1998A bstract The paper introduces the study status of vibration screen structure strength and devel -opment of big vibration creen ,and proposes auther 's view s about the development .Keywords vibrating screens ;structure strength ;vibration strength ;finite elements 281第3期王正浩等:振动筛结构强度研究的现状 。

2YAH1548型圆振动筛设计摘要目前我国各种选煤厂使用的设备中,振动筛（筛分机）是问题较多、维修量较大的设备之一。

这些问题突出表现在筛箱断梁、裂帮、稀油润滑的箱式振动器漏油、齿轮打齿、轴承温升过高、噪声过大等问题,同时伴有传动带跳带、断带等故障。

这类问题直接影响了振动筛（筛分机）的使用寿命,严重影响了生产。

2YAH1548型圆振动筛可以很好的解决此类问题，因此本次设计的振动筛为2YAH1548型圆振动筛，该系列振动筛主要用于煤炭行业中物料分级、脱水、脱泥、脱介等作业。

其工作可靠，筛分效率高，但设备自身较重。

设计分析论述了设计方案，包括振动筛的分类与特点和设计方案的确定；对物料的运动分析；对振动筛的动力学分析及动力学参数的计算；合理设计振动筛的结构尺寸；进行了激振器的偏心块等设计与计算，包括原始的设计参数，电动机的设计与校核；进行了主要零部件的设计与计算，皮带的设计计算与校核，弹簧的设计计算，轴的强度计算，轴承的选择与计算，然后进行了设备维修、安装、润滑及密封的设计，最后进行了振动筛的环保以及经济分析。

关键词：振动筛；激振器；圆振动筛AbstractAt present, China's coal preparation plant all the equipment used in the shaker is more problems, maintenance of one of the larger equipment. These issues in sieve outstanding performance me off beam, crack help, lubrication oil dilute the box-type vibrator oil spills, fighting tooth gear, bearing temperature rise too high, major issues such as noise, accompanied by dancing with broken belts, such as fault zone. Such issues directly affecting the life of the shaker, which has seriously affected the production. 2YAH1548-round good shaker can solve such problems, so this shaker designed for round 2 YAH1548-shaker, the series of major shaker in the materials used in the coal industry classification, dehydration, desliming, such as referrals fromOperations. Its reliable, efficient screening, but their heavy equipment. Design analysis on the design options, including the classification and shaker features and design programmes to be confirmed; materials on the movement of the shaker and the dynamics of the parameters, to design the structure of vibrating screen size; conduct The eccentric block of the exciter, such as design and calculation, including the original design parameters, motor design and verification; were the main components of the design and calculation, belts and check the design and calculation, the design of spring, the axis of Strength, the choice of bearings and calculation and then proceed to the maintenance of equipment, installation, lubrication and seal the design, a shaker final environmental and economic analysis.Key words: shaker; Vibrator; round shaker目录摘要 (I)Abstract ...................................................................................................... I I 1 绪论 (1)1.1前言 (1)1.2背景 (1)1.2.1振动筛的发展概况 (1)1.2.2我国振动筛的发展概况 (2)1.3振动筛的分类 (3)1.4筛分机械发展方向 (4)2振动筛筛面物料运动理论 (4)2.1筛上物料的运动分析 (4)2.2正向滑动 (6)2.3反向滑动 (7)2.4跳动条件的确定 (7)2.5物料颗粒跳动平均运动速度 (8)3.振动筛的工作原理及结构组成 (9)3.1圆振动筛的工作原理 (9)3.2振动筛基本结构 (10)3.2.1筛箱 (10)3.2.2激振器 (11)3.2.3支承装置和隔振装置 (11)3.2.4 传动装置 (11)4.solid works的动画软件 (11)4.1 solid works软件的前景..........................................................5.振动筛参数计算 (16)5.1运动学参数的确定 (16)5.2振动筛工艺参数的确定 (17)5.3动力学参数 (18)5.4电动机的选择 (18)5.4.1电动机功率计算 (19)5.4.2选择电机 (19)5.4.3电机的启动条件的校核 (19)6主要零件的设计与计算 (21)6.1轴承的选择与计算 (21)6.1.1轴承的选择 (21)6.1.2轴承的寿命计算 (21)6.2皮带的设计 (22)6.2.1选取皮带的型号 (22)6.2.2传动比 (22)6.2.3带轮的基准直径 (22)6.2.4带速 (22)6.2.5确定轴间距和带的基准长度 (22)6.3轴的设计 (24)6.3.1轴的设计特点 (24)6.3.2轴的常用材料 (24)6.3.3轴的强度验算 (24)6.4支承弹簧设计验算 (27)7振动筛的安装维护及润滑 (30)7.1振动筛的安装及调试 (30)7.1.1安装前的准备 (30)7.1.2安装 (30)7.1.3试运转 (30)7.2操作要点 (31)7.3维护与检修 (31)7.3.1维护 (31)7.3.2常见故障处理 (32)7.4振动筛的轴承润滑的改进 (32)7.4.1措施 (33)7.4.2效果 (33)8 设备的环保、可靠性和经济评价 (33)8.1 设备的环保 (33)8.2 设备的可靠性 (33)8.2.1可靠度的计算 (33)8.2.2可靠度的计算 (34)8.3设备的经济评价 (34)8.3.1投资回收期 (34)8.3.2设备合理的更新期 (35)结束语 (36)致谢 (36)参考文献 (36)1 绪论1.1前言YA系列圆振动筛筛箱运动轨迹为圆，适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。

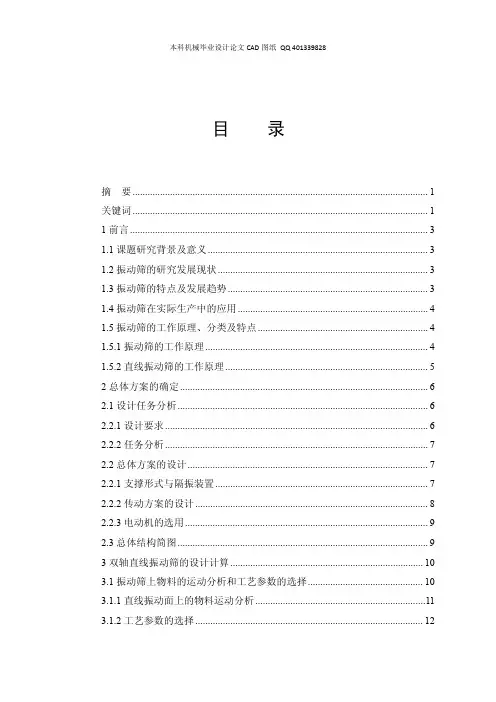

目录摘要 (1)关键词 (1)1前言 (3)1.1课题研究背景及意义 (3)1.2振动筛的研究发展现状 (3)1.3振动筛的特点及发展趋势 (3)1.4振动筛在实际生产中的应用 (4)1.5振动筛的工作原理、分类及特点 (4)1.5.1振动筛的工作原理 (4)1.5.2直线振动筛的工作原理 (5)2总体方案的确定 (6)2.1设计任务分析 (6)2.2.1设计要求 (6)2.2.2任务分析 (7)2.2总体方案的设计 (7)2.2.1支撑形式与隔振装置 (7)2.2.2传动方案的设计 (8)2.2.3电动机的选用 (9)2.3总体结构简图 (9)3双轴直线振动筛的设计计算 (10)3.1振动筛上物料的运动分析和工艺参数的选择 (10)3.1.1直线振动面上的物料运动分析 (11)3.1.2工艺参数的选择 (12)3.2.1计算振动筛筛面面积 (13)3.2.2振动次数的计算 (13)3.2.3物料运动速度的计算 (13)3.2.4验算生产率 (13)3.2.5估算振动筛的重量 (14)3.2.6激振器偏心块的质量及其偏心距的确定 (14)3.2.7隔振弹簧刚度的确定 (14)3.2.8筛箱的设计 (15)3.2.9电动机的选择 (15)4主要零部件的设计和计算 (16)4.1筛面的设计和选择 (16)4.1.1筛面的功用及结构特点 (16)4.1.2筛面的选择及加工要求 (16)4.1.3筛面的固定 (17)4.1.4筛板的设计 (18)4.1.5橡胶弹簧的设计 (18)4.2激振器的设计 (20)4.2.1激振器的特点分析 (20)4.2.2轴的计算与设计 (21)4.2.3轴承的选用和设计 (23)4.2.4圆轴法兰的设计 (24)4.3底座的设计 (24)4.3.1底座的功用 (24)4.3.2底座材料的选择 (24)4.3.3焊接时应注意 (25)4.4轴承压盖的设计计算 (25)4.5密封件的设计计算 (25)4.6偏心块的设计 (26)4.6.2偏心块的安装要求 (26)4.7联轴器的设计 (26)4.7.1联轴器的类型选择 (26)4.7.2规格的选择与计算 (27)4.8键的选择 (27)4.8.1轴与偏心块连接处键的选择与校核 (27)4.8.2轴与联轴器的连接处键的选择与校核 (27)5筛箱的结构设计 (28)5.1筛箱的结构 (28)5.2筛箱的设计 (29)5.2.1筛箱材料的选择和结构设计 (29)5.2.2筛箱部件的连接 (30)5.2.3筛箱的支撑 (30)5.2.4物料流向控制 (30)6齿轮箱的设计 (30)6.1齿轮的布置 (30)6.2齿轮的设计 (31)6.2.1齿轮的设计参数 (31)6.2.2齿轮的材料及热处理及传动方式 (31)6.2.3齿轮的模数和齿数 (31)6.3齿轮的校核 (31)6.4齿轮的润滑 (32)参考文献 (32)致谢 (33)直线振动筛的设计摘要:振动筛是一种适合潮湿细粒级难筛物料干法筛分的振动筛分机械设备，是目前国内处理难筛物料的振动筛分机械设备。

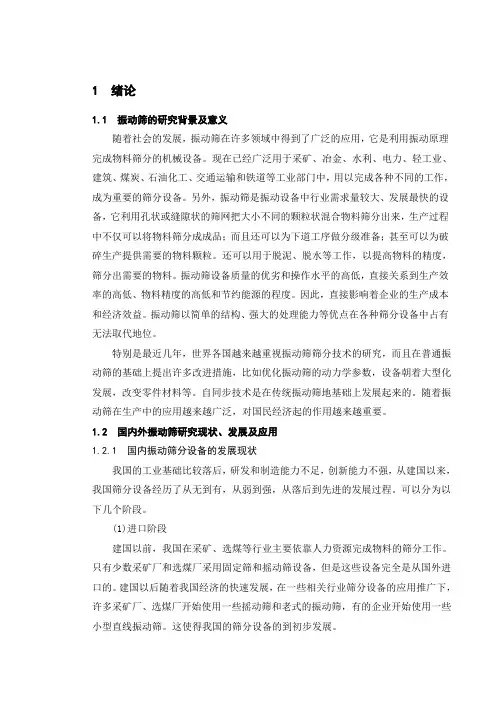

1 绪论1.1 振动筛的研究背景及意义随着社会的发展，振动筛在许多领域中得到了广泛的应用，它是利用振动原理完成物料筛分的机械设备。

现在已经广泛用于采矿、冶金、水利、电力、轻工业、建筑、煤炭、石油化工、交通运输和铁道等工业部门中，用以完成各种不同的工作，成为重要的筛分设备。

另外，振动筛是振动设备中行业需求量较大、发展最快的设备，它利用孔状或缝隙状的筛网把大小不同的颗粒状混合物料筛分出来，生产过程中不仅可以将物料筛分成成品；而且还可以为下道工序做分级准备；甚至可以为破碎生产提供需要的物料颗粒。

还可以用于脱泥、脱水等工作，以提高物料的精度，筛分出需要的物料。

振动筛设备质量的优劣和操作水平的高低，直接关系到生产效率的高低、物料精度的高低和节约能源的程度。

因此，直接影响着企业的生产成本和经济效益。

振动筛以简单的结构、强大的处理能力等优点在各种筛分设备中占有无法取代地位。

特别是最近几年，世界各国越来越重视振动筛筛分技术的研究，而且在普通振动筛的基础上提出许多改进措施，比如优化振动筛的动力学参数，设备朝着大型化发展，改变零件材料等。

自同步技术是在传统振动筛地基础上发展起来的。

随着振动筛在生产中的应用越来越广泛，对国民经济起的作用越来越重要。

1.2 国内外振动筛研究现状、发展及应用1.2.1 国内振动筛分设备的发展现状我国的工业基础比较落后，研发和制造能力不足，创新能力不强，从建国以来，我国筛分设备经历了从无到有，从弱到强，从落后到先进的发展过程。

可以分为以下几个阶段。

(1)进口阶段建国以前，我国在采矿、选煤等行业主要依靠人力资源完成物料的筛分工作。

只有少数采矿厂和选煤厂采用固定筛和摇动筛设备，但是这些设备完全是从国外进口的。

建国以后随着我国经济的快速发展，在一些相关行业筛分设备的应用推广下，许多采矿厂、选煤厂开始使用一些摇动筛和老式的振动筛，有的企业开始使用一些小型直线振动筛。

这使得我国的筛分设备的到初步发展。

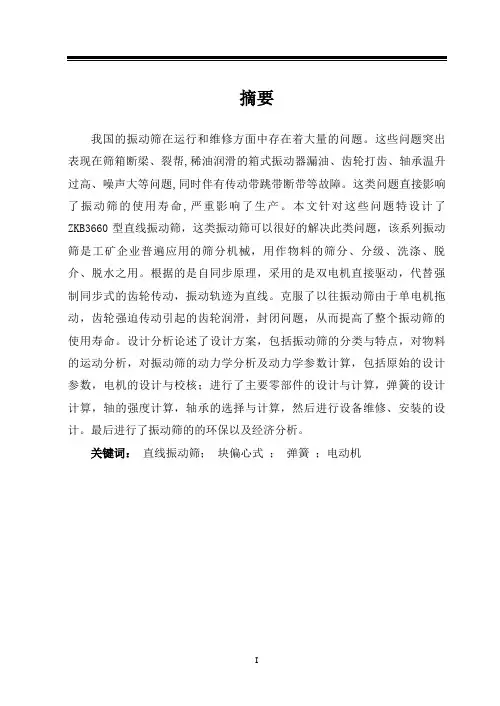

摘要我国的振动筛在运行和维修方面中存在着大量的问题。

这些问题突出表现在筛箱断梁、裂帮,稀油润滑的箱式振动器漏油、齿轮打齿、轴承温升过高、噪声大等问题,同时伴有传动带跳带断带等故障。

这类问题直接影响了振动筛的使用寿命,严重影响了生产。

本文针对这些问题特设计了ZKB3660型直线振动筛，这类振动筛可以很好的解决此类问题，该系列振动筛是工矿企业普遍应用的筛分机械，用作物料的筛分、分级、洗涤、脱介、脱水之用。

根据的是自同步原理，采用的是双电机直接驱动，代替强制同步式的齿轮传动，振动轨迹为直线。

克服了以往振动筛由于单电机拖动，齿轮强迫传动引起的齿轮润滑，封闭问题，从而提高了整个振动筛的使用寿命。

设计分析论述了设计方案，包括振动筛的分类与特点，对物料的运动分析，对振动筛的动力学分析及动力学参数计算，包括原始的设计参数，电机的设计与校核；进行了主要零部件的设计与计算，弹簧的设计计算，轴的强度计算，轴承的选择与计算，然后进行设备维修、安装的设计。

最后进行了振动筛的的环保以及经济分析。

关键词：直线振动筛；块偏心式；弹簧；电动机AbstractChina since reform and opening, vibrating screen industry have seen significant development. In particular, the 21st century, exists in all walks of life in the shaker. However, vibrating screen career started late in China, rapid development, therefore, in the vibrating screen operation and maintenance, there are many problems. These problems highlight the performance of the sieve box off beam, crack help, dilute oil lubrication in the box vibrator oil spills, fight gear teeth, bearing temperature rise too high, noise, etc, and accompanied with a jump drive with a belt and other faults. These problems directly affect the life of a shaker, has seriously affected production. ZKB3660 linear vibrating screen can solve such problems, the series of vibrating screen is widely used in screening industrial and mining machinery, used as the material of the screening, grading, washing, using the two-motor direct drive, instead of mandatory synchronous gear drive, vibration track a straight line. Overcome in the past as a single shaker motor drag, caused by the gear drive gear forced lubrication, closed questions, thereby increasing the life of the shaker. Design and Analysis discusses the design, including the classification and characteristics of vibrating screen, the movement of materials analysis, Dynamic analysis of shaker and kinetic parameters, including both the original design parameters, motor design and verification; for a major Parts of the design and calculation of spring design and calculation, shaft strength calculation, bearing selection and calculation, and then proceed to equipment maintenance, installation design. Finally, a vibrating screen of the environmental and economic analysis.Keywords: Linear；Shaker-style；Spring motor ;Eccentric block目录1 绪论 (1)1.1 引言 (1)1.2 振动筛国内外的现状及发展趋势 (3)1.2.1国内振动筛研究现状 (3)1.2.2国外振动筛研究现状 (4)1.2.3国内技术发展趋势 (4)1.2.4国外技术发展趋势 (4)1.3振动筛的分类及各自的特点 (5)1.3.1圆运动振动筛 (5)1.3.2直线振动筛 (5)1.3.3其它类型的振动筛 (6)2 ZKB3660直线振动筛总体设计 (8)2.1振动筛的选型及工作原理 (8)2.2整体方案的确定及结构特点 (9)2.2.1筛箱 (9)2.2.3联轴器 (18)2.2.4支撑装置 (20)3 ZKB3660直线振动筛的设计计算 (23)3.1 直线振动筛筛面上物料的运动分析 (23)3.1.1筛面的运动方程 (23)3.1.2筛面上物料的运动分析 (24)3.2.工艺参数的选择 (25)3.2.1筛面的长度和宽度 (25)3.2.2处理量的校核 (26)3.3运动学参数的确定 (26)3.3.1筛面的倾角 (26)3.3.2抛射角 (27)3.3.3振动强度 (27)3.3.4抛射强度 (27)3.3.5振幅和频率 (28)3.3.6实际振动强度的校核 (29)3.4 动力学参数的确定 (29)3.4.1 振动筛参振重量的计算 (29)3.4.2激振器偏心块质量及偏心距的确定 (30)3.4.3 弹簧刚度计算 (30)3.4.4电动机功率的选择 (32)3.4.5 启动转矩的校核 (33)3.4.6筛箱质心的计算 (33)3.5 主要零件的设计计算 (34)3.5.1 轴的设计计算 (34)3.5.2 轴承的选择与校核 (37)3.5.3 弹簧的设计计算 (38)3.5.4筛框横梁强度的计算 (39)4 ZKB3660直线振动筛的安装与维护 (43)4.1直线振动筛的安装与调试 (43)4.1.1筛分机的工艺配置关系 (43)4.1.2安装 (43)4.1.3试运转 (45)4.2 直线振动筛的维护与检修 (46)4.2.1 筛分机的操作 (46)4.2.2日常维护、保养 (46)经济技术分析 (50)设计总结 (51)参考文献 (53)致谢 (55)附录一 (56)附录二 (77)1 绪论1.1 引言我国是一个以煤炭为主要能源的国家，难选煤和高硫煤所占比重较大，而且随着我国洁净技术的发展及对人类生存环境的日益重视，大力发展高效率的选煤技术是必然结果。

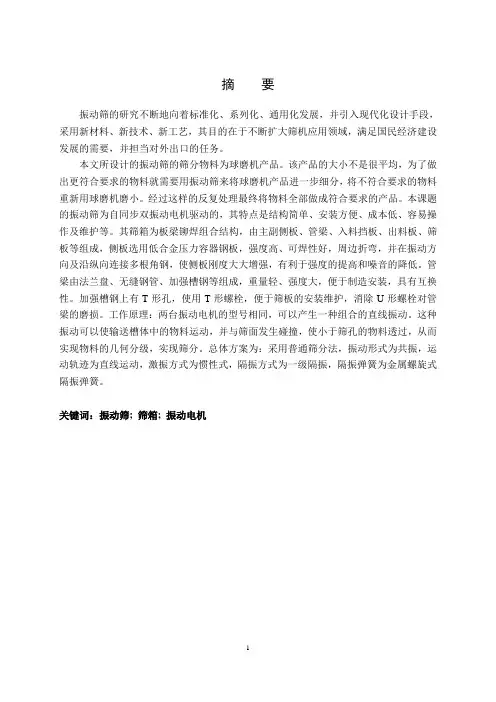

摘要振动筛的研究不断地向着标准化、系列化、通用化发展，并引入现代化设计手段，采用新材料、新技术、新工艺，其目的在于不断扩大筛机应用领域，满足国民经济建设发展的需要，并担当对外出口的任务。

本文所设计的振动筛的筛分物料为球磨机产品。

该产品的大小不是很平均，为了做出更符合要求的物料就需要用振动筛来将球磨机产品进一步细分，将不符合要求的物料重新用球磨机磨小。

经过这样的反复处理最终将物料全部做成符合要求的产品。

本课题的振动筛为自同步双振动电机驱动的，其特点是结构简单、安装方便、成本低、容易操作及维护等。

其筛箱为板梁铆焊组合结构，由主副侧板、管梁、入料挡板、出料板、筛板等组成，侧板选用低合金压力容器钢板，强度高、可焊性好，周边折弯，并在振动方向及沿纵向连接多根角钢，使侧板刚度大大增强，有利于强度的提高和噪音的降低。

管梁由法兰盘、无缝钢管、加强槽钢等组成，重量轻、强度大，便于制造安装，具有互换性。

加强槽钢上有T形孔，使用T形螺栓，便于筛板的安装维护，消除U形螺栓对管梁的磨损。

工作原理：两台振动电机的型号相同，可以产生一种组合的直线振动。

这种振动可以使输送槽体中的物料运动，并与筛面发生碰撞，使小于筛孔的物料透过，从而实现物料的几何分级，实现筛分。

总体方案为：采用普通筛分法，振动形式为共振，运动轨迹为直线运动，激振方式为惯性式，隔振方式为一级隔振，隔振弹簧为金属螺旋式隔振弹簧。

关键词：振动筛; 筛箱; 振动电机AbstractThe shaker research unceasingly to the standardization, the seriation, the universalized development, and the introduction modernization design method, uses the new material, the new technology, the new craft, its goal lies in unceasingly expands the sieve machine application domain, satisfies national economy construction the need to develop, and takes on the foreign exportation the duty.Finally completely makes after such repeatedly processing the materi all tallies the request product. This topic shaker for self-synchronizing pair vibration motor-driven, Its characteristic is the structure simple, the installs convenient, the cost low, is easy to operate and the maintenance and so on. It sieves the box is board crossbeam riveting hitch welds built-up section, By host vice- side bar, Hollow beam, Enters the material back plate, Leaves material board, Sieves board and so on composition, The side bar selects the low-alloy pressure vessel steel plate, The intensity is high, The weldability is good, Peripheral knee bend, And in the vibration direction and along longitudinal connects themulti- roots angle steel, Causes the side bar rigidity big enhancement, Is advantageous to the intensity enhancement and noise reducing. Hollow beam by flange plate, Seamless steel pipe, Strengthens composition and so on channel steel, The weight light, the intensity is big, is advantageous for themanufacture installment, Has the interchangeability. Strengthens in the channel steel to have the T shape hole, Uses the T shape bolt, Is advantageous for screen board installs the maintenance, Eliminates the U shape bolt to the hollow beam attrition. Principle of work: Two vibrate the electrical machinery the model to be same, May have one kind of combination straight-line oscillation. This kind of vibration may cause in the transportation trough body thematerial movement, And has the collision with the screening surface, And has the collision with the screening surface, Thus realization material geometry graduation, Realization screening. The overall plan is: Uses the ordinary screening law, The vibration form for resonates, The path is the translation, Stirs up the strength vibration the way is the inertia type, The vibration isolation way is level of vibration isolations, The vibration isolation spring is the metal screw type vibrationisolation spring。

直线振动筛论文振动筛工作原理论文摘要：直线振动筛的优点是结构简单，不需动力，处理能力和筛分效率都较固定平面条缝筛高，在某些情况下甚至比振动筛的单位处理能力也大很多。

但其主要缺点是筛上产物的水分较高。

由于弧形筛的泄水能力很大，故选煤厂亦将其用在脱水筛之前作为预先脱水的设备。

一、国内现状建国五十多年来，我国的筛分设备走过了从无到有，从小到达由于工业发展缓慢，基础比较薄弱，理论研究和技术水平落后，我国筛分机械的发展是本世纪近50年的事情，大体上可分为三个阶段。

1.仿制阶段。

20世纪50年代，我国的筛分机械很落后，使用的是从苏联和波兰引进的圆振动筛和吊式振动筛。

为适应生产的发展，国内几家大型机械厂测绘仿制，形成国产型号SZZ系列的自定中心筛，SZ系列的惯性筛和SSZ系列的直线振动筛登，这期间，仿制了前苏联的圆振动筛、摇动筛；波兰的WK—15圆振动筛、CJM—21型摇动筛和WP1型吊式直线振动筛。

这些筛分机仿制成功为我国筛分机械的发展奠定了坚实的基础，培养了一大批技术人员。

2.自行研制阶段。

通过多年的由客户和生产厂家所反馈的意见总结，1967年由洛阳矿山机械研究所，鞍山矿山机械厂。

北京煤矿设计院等组成联合设计组，制定了我国第一个煤用单，双轴振动筛，并进行了ZDM系列单轴振动筛和ZSM系列双轴振动筛，的产品设计工作。

之后，在此基础上，通过采用自同步理论、块偏心振动器、复合弹簧、环槽铆钉登先进技术，进行了2ZKB2163直线振动筛、YK1545和2YK1545圆振动筛、YH1836重型振动筛，FQ1224复合振动筛登四种基本型新系列振动筛，动筛系列，YK和ZKB自同步直线振动筛系列，等厚、概冷热矿筛系列。

这些设备虽然存在着故障较多、寿命较短的问题，但是他们的研制成功基本上满足了国内需要，标志着我国筛分机走上了独立发展的道路。

3.提高阶段。

进入改革开放的80年代，我国筛分机的发展也进入了一个新的发展阶段。

成功研制了振动概率筛系列、旋转概率筛系列，完成了箱式激振器等厚筛系列、自同步重型等厚筛系列、重型冷热矿筛系列、驰张筛、螺旋三段筛的研制，粉料直线振动筛、琴弦振动筛、旋流振动筛、立式圆筒筛的研制也取得了很大的成功。
