电能质量及其分析方法综述

电能质量监测与分析随着电力系统的不断发展和现代社会对电能供应要求的不断提高，电能质量（Power Quality）的问题也日益引起广泛关注。

电能质量的好坏直接关系到电力设备的工作性能和生产效率，对于实现可靠供电和安全运行具有重要意义。

因此，电能质量监测与分析成为了改善电力质量、提高电能可用性的关键技术之一。

一、电能质量的概念和影响因素电能质量是指电力系统提供给用户的电能在电压、电流、频率等方面是否满足规定的技术标准。

电能质量问题主要表现为电压波动、电压暂降、电压闪变、谐波等方面，其中谐波问题是电能质量中最常见也是最严重的问题之一。

谐波会导致电流不稳定、电压失真、设备过热、设备寿命缩短等问题，给生产和生活带来诸多不便和损失。

影响电能质量的因素多种多样，常见的包括电源设备的工作状态、线路参数、系统容量、线路长度、负载特性和谐波源等。

其中，谐波源是最主要的影响因素之一，如电弧炉、电焊机、变频器等，这些设备产生的谐波会对电能质量产生严重影响。

二、电能质量监测的重要性电能质量监测是了解和评估电能质量状况的基础，对于发现、掌握、解决电能质量问题具有重要作用。

通过对电能质量的监测，可以及时发现和分析电能质量问题，为采取相应的技术措施提供科学依据。

同时，电能质量监测还可以为电力系统的运维管理提供数据支持，有助于提高电力系统的可靠性和稳定性。

电能质量监测的具体内容包括对电压、电流、频率、功率因数、谐波等关键参数进行实时监测和记录。

利用先进的电能质量监测仪器设备，可以进行高精度、高速度的数据采集和存储，为后续的数据分析提供可靠的基础。

三、电能质量分析的方法和技术电能质量分析是在电能质量监测的基础上，通过对采集的数据进行处理和分析，得到电能质量问题的原因和解决方案。

目前，常用的电能质量分析方法包括频域分析、时域分析、小波分析等。

频域分析是一种常用且有效的电能质量分析方法。

通过对电流、电压等信号进行傅里叶变换，将时域信号转换为频域信号，可以得到系统中各种频率的谐波成分。

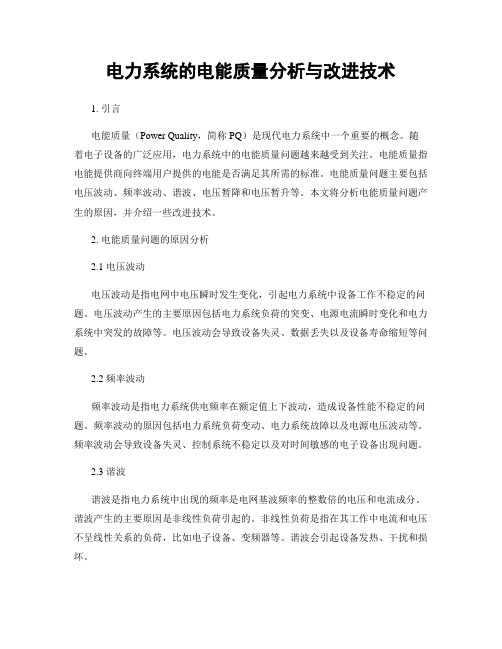

电力系统的电能质量分析与改进技术1. 引言电能质量（Power Quality，简称PQ）是现代电力系统中一个重要的概念。

随着电子设备的广泛应用，电力系统中的电能质量问题越来越受到关注。

电能质量指电能提供商向终端用户提供的电能是否满足其所需的标准。

电能质量问题主要包括电压波动、频率波动、谐波、电压暂降和电压暂升等。

本文将分析电能质量问题产生的原因，并介绍一些改进技术。

2. 电能质量问题的原因分析2.1 电压波动电压波动是指电网中电压瞬时发生变化，引起电力系统中设备工作不稳定的问题。

电压波动产生的主要原因包括电力系统负荷的突变、电源电流瞬时变化和电力系统中突发的故障等。

电压波动会导致设备失灵、数据丢失以及设备寿命缩短等问题。

2.2 频率波动频率波动是指电力系统供电频率在额定值上下波动，造成设备性能不稳定的问题。

频率波动的原因包括电力系统负荷变动、电力系统故障以及电源电压波动等。

频率波动会导致设备失灵、控制系统不稳定以及对时间敏感的电子设备出现问题。

2.3 谐波谐波是指电力系统中出现的频率是电网基波频率的整数倍的电压和电流成分。

谐波产生的主要原因是非线性负荷引起的。

非线性负荷是指在其工作中电流和电压不呈线性关系的负荷，比如电子设备、变频器等。

谐波会引起设备发热、干扰和损坏。

2.4 电压暂降和电压暂升电压暂降和电压暂升是指电力系统中短暂的电压波动，会导致设备瞬间断电或电压过高的问题。

电压暂降和电压暂升产生的主要原因包括短路故障、过电流和电源突然开关等。

这些问题会对设备的正常运行造成严重的影响。

3. 电能质量改进技术3.1 主动滤波技术主动滤波技术是通过使用电子器件主动地消除电力系统中的谐波和其他污染物，从而改善电能质量。

主动滤波器可以控制电流的波形，使其满足标准规定的纯正波形。

这种技术可以有效地降低谐波对设备的影响，提高电能质量。

3.2 储能技术储能技术可以用来缓解电压暂降和电压暂升带来的问题。

通过将电网中过剩的电能储存起来，在电压暂降和电压暂升时释放出来，保持设备供电的稳定性。

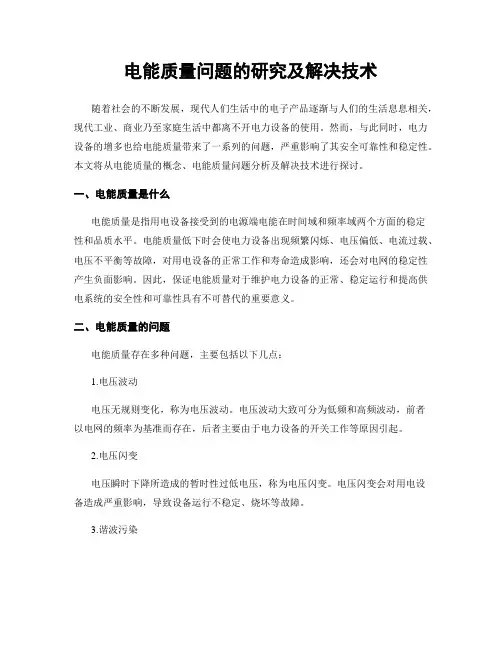

电能质量问题的研究及解决技术随着社会的不断发展，现代人们生活中的电子产品逐渐与人们的生活息息相关，现代工业、商业乃至家庭生活中都离不开电力设备的使用。

然而，与此同时，电力设备的增多也给电能质量带来了一系列的问题，严重影响了其安全可靠性和稳定性。

本文将从电能质量的概念、电能质量问题分析及解决技术进行探讨。

一、电能质量是什么电能质量是指用电设备接受到的电源端电能在时间域和频率域两个方面的稳定性和品质水平。

电能质量低下时会使电力设备出现频繁闪烁、电压偏低、电流过载、电压不平衡等故障，对用电设备的正常工作和寿命造成影响，还会对电网的稳定性产生负面影响。

因此，保证电能质量对于维护电力设备的正常、稳定运行和提高供电系统的安全性和可靠性具有不可替代的重要意义。

二、电能质量的问题电能质量存在多种问题，主要包括以下几点：1.电压波动电压无规则变化，称为电压波动。

电压波动大致可分为低频和高频波动，前者以电网的频率为基准而存在，后者主要由于电力设备的开关工作等原因引起。

2.电压闪变电压瞬时下降所造成的暂时性过低电压，称为电压闪变。

电压闪变会对用电设备造成严重影响，导致设备运行不稳定、烧坏等故障。

3.谐波污染谐波污染是由谐波产生的电流对电网和用电设备的影响。

它会引起电网频率偏差，过电压、过电流等问题，对用电设备造成高压损坏、电动机转矩波动、感性负载发热等影响。

4.电压不平衡电压不平衡指电网三相电压不对称。

电压不平衡只要存在，就会导致功率不平衡，三相电流不等，会导致发生一些严重的电气故障和安全事故。

5.瞬变与浪涌工业、商业用电存在大量不规则开合的机电装置，引起的瞬时电流及后来产生的瞬变电磁波和浪涌电压会损坏电器元件和设备。

以上就是电能质量存在的主要问题。

三、电能质量解决技术为减轻电能质量带来的负面影响，我们需要利用专业技术手段来降低和控制电能质量。

目前，针对上述问题，主要有以下几种解决技术：1.电力滤波技术在电网电流与负载需求电流之间引入适当的滤波器，可控制负载需求电流对电网电流的污染。

一、电能质量1、电能质量的定义不管对电能质量给出什么样的定义，电能质量的内涵应该包括如下几个方面的内容，已经取得了普遍的共识解决电能质量测试设备,使用电能质量分析仪。

电压质量:给出实际电压与理想电压间的偏差，以反映供电部门向用户分配的电力是否合格。

电压质量通常包括电压偏差、电压频率偏差、电压不平衡、电磁暂态现象、电压波动与闪变、短时电压变动、电压谐波、电压间谐波、电压缺口、欠电压、过电压等。

电流质量:电流质量与电压质量密切相关。

为了提高电能的传输效率，除了要求用户汲取的电流是单一频率正弦波外，还应尽量保持该电流波形与供电电压相同。

电流质量通常包括电流谐波、间谐波、电流相位超前与滞后、噪声等。

研究电流质量有助于电网电能质量的改善，降低线路损耗，但不能概括大多数因电压原因造成的质量问题，而后者往往并不总是用电造成的。

供电质量:它包括技术含义和非技术含义两部分。

技术含义有电压质量和供电可靠性；非技术含义是指服务质量，包括技术供电部门对用户投诉与抱怨的反应速度和电力价目的透明度等。

用电质量:用电质量反映供用电双方相互作用与影响的责任和义务，它包括技术含义和非技术含义等。

技术含义包括对电力系统电能质量技术指标的影响和要求。

非技术含义是指用电责任和义务的履行质量，如用户是否按时、如数缴纳电费等。

目前，国内外虽然对使用电能质量这一术语及其内涵达成了共识，但是对电能质量确切的定义尚未形成统一的共识。

使用比较广泛的几个定义如下: 定义1：合格电能质量的概念是指，给敏感设备电力和设置的接地系统均适合于该设备正常工作。

这一定义来自IEEE标准化协调委员会给出的power quality（电能质量）的技术定义。

定义2：电能质量是指供电装置在正常工作情况下不中断和不干扰用户使用电力的物理特性。

该定义来自IEC(1000-2-2/4)标准。

根据这一定义，现代电能质量除了保证额定电压和额定功率下的正弦波形外，还包括频率偏差、电压偏差、电压波动与闪变、三相比平衡、波形畸变、所有电压瞬变现象，如冲击脉冲、电压下跌、瞬间中断及供电连续性等。

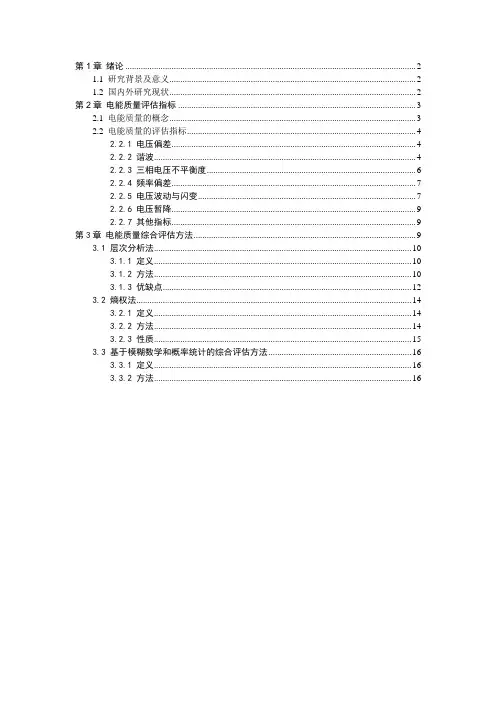

第1章绪论 (2)1.1 研究背景及意义 (2)1.2 国内外研究现状 (2)第2章电能质量评估指标 (3)2.1 电能质量的概念 (3)2.2 电能质量的评估指标 (4)2.2.1 电压偏差 (4)2.2.2 谐波 (4)2.2.3 三相电压不平衡度 (6)2.2.4 频率偏差 (7)2.2.5 电压波动与闪变 (7)2.2.6 电压暂降 (9)2.2.7 其他指标 (9)第3章电能质量综合评估方法 (9)3.1 层次分析法 (10)3.1.1 定义 (10)3.1.2 方法 (10)3.1.3 优缺点 (12)3.2 熵权法 (14)3.2.1 定义 (14)3.2.2 方法 (14)3.2.3 性质 (15)3.3 基于模糊数学和概率统计的综合评估方法 (16)3.3.1 定义 (16)3.3.2 方法 (16)电能质量的综合评估摘要：随着科技的不断进步和国民经济水平的逐步提升，各种电气设备有了更加广泛的普及。

设备能否正常的运行与人们的生活息息相关，因此电能质量的问题得到了更为深入的关注。

在电能质量的研究中，对电能质量的评估是其中不可或缺的重要组成部分。

文章对电能质量评估进行了系统的研究，首先对现代电能质量的基本问题做了概述，并引出电能质量的各种评估方法，最后更为详细的介绍了这些方法以及对方法的优缺点做了系统的整理。

关键字：电能质量评估指标评估方法第1章绪论1.1 研究背景及意义随着社会的不断发展，电力在我们生活中的地位越来越重要，电能质量的好坏将直接影响人们的生活质量和国民经济的总体效益。

如今随着各种电气设备的快速发展和普及，大量具有非线性、冲击性和不平衡性的负载不断增多，电能质量的问题日益突出。

常见的电能质量问题包括谐波、电压波动与闪变、电压偏差和三相不平衡以及一些被人们忽视的如暂时过电压、瞬态过电压、电压凹陷和短时间间断等问题。

电能质量问题可能会使系统设备的运转出现故障甚至不能正常的安全运行，因此电能质量对电力系统的安全稳定运行有着相当重要的影响。

电力系统的电能质量分析与改进电力系统是现代社会运行的基础设施之一，电能质量对于电力系统的正常运行和供电质量具有重要影响。

本文将对电力系统的电能质量进行分析，并提出相应的改进措施，以提高电力系统的供电质量和可靠性。

一、电能质量的概念与重要性电能质量指的是电力系统中电能以及相关的电压、电流波形的稳定性和纹波性等方面的性能指标。

电能质量的好坏直接影响到电力系统的稳定性、设备的寿命以及用户的用电体验。

常见的电能质量问题包括电压波动、电压闪变、谐波污染、电流不平衡等。

二、电能质量问题的分析与评估为了分析电力系统的电能质量问题，可采取以下步骤：1. 数据采集：通过监测设备对电力系统中电能质量参数进行实时采集，包括电压、电流、功率因数、谐波等信息。

2. 数据分析：对采集到的数据进行统计分析，识别出电力系统中存在的电能质量问题，如电压波动超标、谐波含量过高等。

3. 问题评估：对识别出的电能质量问题进行评估，考虑其对电力系统整体性能的影响程度以及用户需求的满足程度。

三、电能质量改进的技术措施改进电力系统的电能质量需要采取一系列的技术措施，下面介绍几种常见的措施：1. 电网规划优化：在电网规划和建设阶段，应考虑电力系统供电质量的要求，合理规划变电站、输电线路的布局和容量，减少电力输送过程中的损耗和干扰。

2. 谐波抑制技术：对于谐波污染问题，可以采取适当的谐波抑制技术，如安装谐波滤波器、调整设备运行方式等，以减少谐波对电力系统的影响。

3. 电压调节措施：对于电压波动或电压闪变问题，可通过安装电压调节装置、提高变压器容量等方式来解决，以保持电力系统的供电稳定性。

4. 电流平衡措施：对于电流不平衡问题，可以采取相应的配电网设计方法，如合理设置中性点接地方式、平衡负荷等，以实现电流的平衡分配。

四、电能质量改进的经济与社会效益通过改进电力系统的电能质量，可以带来诸多经济与社会效益：1. 提高供电可靠性：改进电能质量可以减少电力系统中的故障发生率，提高供电可靠性，减少停电时间，提高用户的用电体验。

电能质量及其分析方法综述一、本文概述电能作为现代社会运转的基石，其质量对于电力系统的安全、稳定和高效运行至关重要。

随着电力工业的发展以及新型电力系统的建设，电能质量问题日益凸显，成为国内外学者和工程师关注的焦点。

本文旨在对电能质量及其分析方法进行综述，旨在全面梳理电能质量的基本概念、影响因素、评估标准以及分析方法，为电能质量的监测、评估和提升提供理论支撑和实践指导。

本文将简要介绍电能质量的基本概念，包括电压质量、电流质量、供电质量和用电质量等方面，并阐述电能质量的重要性和影响因素。

接着，文章将重点分析电能质量评估标准和评估方法，包括国内外电能质量标准的比较、电能质量评估指标体系的建立以及电能质量评估方法的分类和特点。

本文还将详细介绍电能质量分析方法的原理和应用，包括时域分析、频域分析、统计分析和人工智能分析方法等。

通过对各种分析方法的优缺点进行比较，为实际应用中选择合适的分析方法提供参考。

文章将展望电能质量分析的未来发展趋势，探讨新型电力系统下电能质量分析面临的新挑战和机遇，以及未来研究方向和应用前景。

本文旨在为读者提供一个全面、系统的电能质量及其分析方法的知识体系，以期推动电能质量分析技术的发展和应用，为电力系统的安全、稳定和高效运行提供有力支持。

二、电能质量指标及其标准电能质量是评估电力系统运行状况和性能的重要参数，其指标涵盖了电压、电流、频率和波形等多个方面。

电能质量的优劣直接影响到电力系统的稳定性和经济性，因此，建立科学、合理的电能质量标准体系至关重要。

电压质量是电能质量的核心指标之一，主要包括电压偏差、电压波动与闪变、电压不平衡和谐波等。

电压偏差是指实际电压与额定电压之间的差值，反映了电网电压的稳定性。

电压波动与闪变则是由于电网中负载的变化，导致电压幅值在一段时间内发生周期性或非周期性变化，对电气设备的正常运行产生不利影响。

电压不平衡则是指三相电压之间的不平衡度，超过一定限度会导致电机等设备过热，降低使用寿命。

电力系统中的电能质量分析资料电力系统是现代社会中不可或缺的重要基础设施，然而，电力系统中存在的电能质量问题对生产、居民生活和环境都带来了严重影响。

因此，对电力系统中的电能质量进行准确分析和监测是至关重要的。

本文将介绍电力系统中的电能质量分析的资料要点和方法。

一、电能质量的概念电能质量是指电力系统内以电能供给为基础所符合的电气特性要求，是用来衡量电能有效性和适用性的指标。

电能质量的主要指标包括频率、电压、电流的稳定性、波形畸变和谐波等。

二、电能质量分析的资料要点为了进行电能质量的准确分析，需要收集和分析以下的资料：1. 电能质量记录仪数据：电能质量记录仪是一种能够长时间、连续记录电能质量参数的设备。

通过记录仪可以获得电压、电流的波形、频率、幅值、相位等信息。

这些数据能够反映电能质量的实际情况，是分析电能质量问题的重要依据。

2. 电力系统图纸：电力系统图纸主要包括电力系统的拓扑结构、主要设备和线路的连接方式等。

电能质量问题通常与电力系统的拓扑结构和设备连接有关，因此电力系统图纸能够提供分析电能质量问题的基础数据。

3. 设备参数：电能质量问题可能与电力设备的参数设置有关，因此需要收集和分析与电能质量有关的设备参数，比如电压、电流的额定值、整定值等。

4. 报告和记录：除了电能质量记录仪的数据外，还需要收集与电能质量问题相关的报告和记录，比如电能质量测试报告、设备故障记录等。

这些报告和记录能够提供有关电能质量问题的历史信息，对问题的分析和解决具有重要参考价值。

三、电能质量分析的方法根据收集到的电能质量资料，可以采用以下方法进行电能质量分析：1. 统计分析：通过对电能质量记录仪数据进行统计分析，可以获得电能质量的统计特征，比如频率偏差、电压、电流的最大值和最小值等。

这些统计特征能够揭示电能质量问题的发生频率和严重程度。

2. 波形分析：电能质量问题往往与电压、电流的波形形状有关，通过对记录仪数据中的波形进行分析，可以了解波形的畸变程度、谐波含量等。

电能质量分析
电能质量是指电力系统中电能的技术参数是否满足用户需求和电力系统的运行要求的程度。

以下是常见的电能质量问题和分析方法：
1. 电压波动：电网电压在一定范围内的变化。

常见的分析方法包括记录电压波动的持续时间、幅度和频率，以及分析导致波动的原因（例如电力负荷变化、设备故障等）。

2. 电压闪变：电网电压的短时间变化，通常由突然的负荷变化引起。

分析方法包括记录闪变的持续时间、幅度和频率，并评估其对电力设备的影响（例如电动机启动困难、灯光闪烁等）。

3. 电压谐波：电网电压中的非正弦波成分，通常由电力电子设备引起。

分析方法包括使用谐波分析仪测量电压谐波含量，并评估其对电力设备和电力系统的影响（例如电机转矩波动、变压器过热等）。

4. 电流谐波：电网电流中的非正弦波成分，通常由非线性
负载引起。

分析方法包括使用谐波分析仪测量电流谐波含量，并评估其对电力设备和电力系统的影响（例如电缆和
变压器损耗、电力质量恶化等）。

5. 电压暂降和间断：电网电压在短时间内降低或中断。

分
析方法包括记录暂降和间断的持续时间和频率，并评估其
对电力设备的影响（例如设备失去运行、数据丢失等）。

6. 高频噪声：电网中的高频噪声会干扰其他设备的正常运行。

分析方法包括使用频谱分析仪测量噪声频谱，并采取
相应措施（例如滤波器、屏蔽等）减少噪声。

在进行电能质量分析时，常用的仪器设备包括电能质量仪、谐波分析仪、频谱分析仪等。

通过分析上述问题，可以评
估电力系统的电能质量，并采取相应的措施改善电力系统
的运行和保障用户的需求。
