S7-300的MPI通讯

文 / 邱利军 陈春先 赵 洋对比两台S7300PLC 之间的MPI 通讯摘　要：本文提出了MPI网络通讯在教学中重要性和MPI网络通讯的分类，就日常教学中如何解决两台S7-300PLC之间通过MPI网络使用全局数据包设置的通讯教学问题进行了分析，从硬件、软件等方面论述了MPI使用全局数据包网络通讯的基础，并归纳、解决了教学中MPI使用全局数据包网络通讯教学的方法。

关键词：PLC GD MPI技术与应用APPLICATION编辑 孙祺童当今工业控制现场通常需要多个PLC 之间建立主从通讯，即一个PLC 做主站，其余PLC 做从站。

在实际工作现场，各集成商选用的PLC 品牌、型号不同，所以各自的通讯方式也是有很大区别的。

S7-300 PLC 之间可以建立MPI （MultiPoint Interface）通讯、Profibus-DP 通讯或工业以太网(Ethernet)通信等。

美国A-B PLC 之间可以建立工业以太网(Ethernet)、ControlNet 或DeviceNet 通讯。

三菱PLC 之间可以建立以N ∶N 通讯或Cclink 通讯。

西门子S7-300无论是在学校还是企业都占有很高的市场份额， MPI 通讯在技术层面上更加丰满，使用方面更加简单方便。

教师不能闭门造车，特别是职业教育教学内容要深入社会、了解社会，与企业的需求为教学目标，真正做到与时俱进。

因此，日常教学中PLC 之间通讯成为重要教学内容之一。

本文就 S7-300PLC 之间的MPI 通讯教学的实现加以论述。

一、MPI 通信介绍MPI 通信是用于S7-200/300/400等PLC 之间的通讯，MPI 通信速率范围很宽，通常默认设置为187.5kbit/s，通信数据量不大时的一种简单经济的通信方式。

通讯时要配置相关的通信卡才能进行数据交换。

MPI 网络的通信速率要达到12Mbit/s 的条件是通讯网络接口要设置PROFIBUS 接口。

S7300PLC通过BCNet-S7MPI与SMART IE触摸屏通讯一． 方案描述
西门子S7 300PLC通过BCNet以太网模块和西门子SMART IE触摸屏建立以太网通讯。

二． 硬件配置
所需硬件设备：S7300PLC；以太网通讯模块BCNet-S7MPI；SMART IE触摸屏(以SMART 700 IE为例)。

如图：将BCNet-S7MPI以太网模块安装在S7300PLC的MPI通讯口或者DP通讯口上，BCNet-S7MPI的网口连接到SMARTIE触摸屏的网口上。

三.软件参数设置
1、新建项目
打开WinCC flexible软件，点击“项目”-“新建”，选择相应的触摸屏型号（SMART 700 IE），点击“确定”。

2、新建连接
双击“通讯”下的“连接”，在“通讯驱动程序”下选择“SIMATIC S7 200”通讯驱动程序；
在“参数”中：“接口”选择“以太网”；在“HMI设备”中：“地址”填入触摸屏的IP 地址（如：192.168.1.106）；在“PLC设备”中：“地址”填入BCNet-S7MPI的IP地址（如：192.168.1.188），其它设置默认。

3、新建变量
双击“通讯”下的“变量”，新建与S7 300连接的变量（V区对应S7300的DB1，其他数据区不变）。

4、新建画面
5、触摸屏程序下载
“模式”，选择“以太网”；“计算机名或IP地址”填入触摸屏的IP地址（如：192.168.1.106），点击“传送”。

S7-200与S7-300之间的通讯Communication between S7-200 and S7-300摘要 文档介绍s7-200plc和s7-300plc通信，分别介绍的是mpi，profibus和以太网。

关键词 MPI ,PROFIBUS 以太网Key Words MPI,PROFIBUS, ethernetA&D Service & Support Page 2-20目录S7-200与S7-300之间的通讯 (1)1.S7-200和S7-300进行MPI通信 (4)2.S7-200和S7-300进行PROFIBUS通信 (8)3.S7-200和S7-300进行以太网通信 (13)A&D Service & Support Page 3-201.S7-200和S7-300进行MPI通信S7200与S7300之间采用MPI通讯方式时， S7200 PLC中不需要编写任何与通讯有关的程序，只需要将要交换的数据整理到一个连续的V 存储区当中即可，而S7300中需要在OB1（或是定时中断组织块OB35）当中调用系统功能X_GET（SFC67）和X_PUT(SFC68)，实现S7300 与S7200之间的通讯，调用SFC67和SFC68时VAR_ADDR参数填写S7-200的数据地址区，由于S7-200的数据区为v区，这里需填写P#DB1.××× BYTE n 对应的就是S7200 V 存储区当中VB××到VB（××＋n）的数据区。

首先根据S7300的硬件配置，在STEP7当中组态S7300站并且下载，注意S7200和S7300出厂默认的MPI地址都是2，所以必须先修改其中一个PLC的站地址，例子程序当中将S7300 MPI地址设定为2，S7200地址设定3，另外要分别将S7300和S7200的通讯速率设定一致，可设为9.6K，19.2K，187.5K三种波特率，例子程序当中选用了19.2K的速率。

Siemens S7-300 MPI 协议使用说明书一、参数设置串口参数设置：1．连接方式：RS485/RS232下图是RS485的接线方式：S7-300 PLC ：9针公头LEVI 777A: 9针母头3（+）6（-）1（+）8（-）5（GND ）5（GND ）2．波特率为：187.5K3．停止位：14．数据位：85．校验位：EVENPLC 站号根据s7-300里设定的站号来设，默认为2其他参数保持默认即可。

二、地址设置S7-300的地址都是隔一设置，如IW ：IW0, IW2, IW4, IW6, IW8…，而且是单字,其所对应的地址为：0.0~1.7，2.0~3.7，4.0~5.7，…以此类推，若是双字则要翻倍：IW0, IW4, IW8, IW12, IW16……（双字）。

如下表示IW98，所读取的单字地址范围：98.0~99.7；双字范围：98.0~101.7DBn标识表示信息：其中BBB为数据块号（0~255），DDDD为对应数据块中的地址（0~8192）。

如下所示：(100)为数据块号，（0095）为地址。

注：当数据块号位数不足3位时，系统会自动在高位补0，如下地址补零后表示：0120005，即为数据块012中的0005地址。

注意：当HMI与PLC连接时，PLC中的地址要与HMI中的地址相对应，即若HMI地址为上图中所示的DBn120005，即PLC中也要设置相同的地址。

DB##DBW 和DB##DBX标识位表示如下：DB##DBWxxxxxx的表示信息为：##表示为数据块（0~255），xx表示每个数据块的地址范围（0~8192）；如下图所示01为数据块，4为地址。

注：单字设置地址为：00,02,04,06….双字时设置地址为：00，04,08,12…DB##DBXxxxxxx的表示信息为：##表示为数据块（0~255），xx表示每个数据块地址范围（0~8192）.（0~7）注：此时表示的是位地址，因此地址是连续性的。

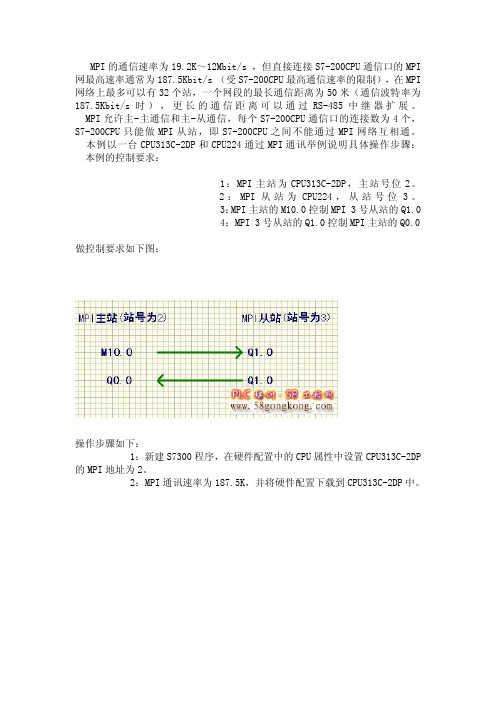

MPI的通信速率为19.2K～12Mbit/s，但直接连接S7-200CPU通信口的MPI 网最高速率通常为187.5Kbit/s（受S7-200CPU最高通信速率的限制），在MPI 网络上最多可以有32个站，一个网段的最长通信距离为50米（通信波特率为187.5Kbit/s时），更长的通信距离可以通过RS-485中继器扩展。

MPI允许主-主通信和主-从通信，每个S7-200CPU通信口的连接数为4个，S7-200CPU只能做MPI从站，即S7-200CPU之间不能通过MPI网络互相通。

本例以一台CPU313C-2DP和CPU224通过MPI通讯举例说明具体操作步骤：本例的控制要求：
1：MPI主站为CPU313C-2DP，主站号位2。

2：MPI从站为CPU224，从站号位3。

3：MPI主站的M10.0控制MPI3号从站的Q1.0
4：MPI3号从站的Q1.0控制MPI主站的Q0.0
做控制要求如下图：
操作步骤如下：
1：新建S7300程序，在硬件配置中的CPU属性中设置CPU313C-2DP 的MPI地址为2。

2：MPI通讯速率为187.5K，并将硬件配置下载到CPU313C-2DP中。

编写如下程序并下载到CPU313C-2DP中：
2：新建S7200程序在系统块中设置CPU224的波特率和MPI地址为3，并将程序下载到CPU224中。

3：主站和从站的MPI端口用通讯线连接起来。

4：测试通讯观察效果。

注：在本实验中主站程序使用的功能块解释如下图：。

S7-200与S7-300之间的通讯显示订货号1.S7-200和S7-300进行MPI通信S7-200 PLC与S7-300 PLC之间采用MPI通讯方式时，S7-200 PLC中不需要编写任何与通讯有关的程序，只需要将要交换的数据整理到一个连续的V 存储区当中即可，而S7-300 PLC中需要在组织块OB1（或是定时中断组织块OB35）当中调用系统功能X_GET（SFC67）和X_PUT(SFC68)，以实现S7-200 PLC 与S7-300 PLC之间的通讯。

调用SFC67和SFC68时VAR_ADDR参数填写S7-200的数据地址区，由于S7-200的数据区为v区，这里需填写 P#DB1.DBX×× BYTE n 对应的就是S7200 V存储区当中VB××到VB（××＋n）的数据区。

例如交换的数据存在S7-200中VB50到VB59这10个字节当中，VAR_ADDR参数应为P#DB1.DBX50.0 BYTE 10.首先根据S7-300的硬件配置，在STEP7当中组态S7-300站并且下载，注意S7-200和S7-300出厂默认的MPI地址都是2，所以必须修改其中一个PLC的站地址，例子程序当中将S7-300 MPI地址设定为2，S7-200地址设定3，另外要分别将S7-300和S7-200的通讯速率设定一致，可设为9.6K，19.2K，187.5K三种波特率，例子程序当中选用了19.2K的速率。

S7-200 PLC修改MPI地址可以参考下图：图1 S7-200 设置MPI地址S7-300 PLC修改MPI地址可以参考下图：图2 S7-300 设置MPI地址例子程序在OB1当中调用数据读写功能块：SFC67和SFC68，如下图：图3 程序编写分别在STEP7 MicroWin32 和STEP7当中监视S7-200和S7-300 PLC当中的数据，数据监视界面如下：图4 S7-200监控结果图5 S7-300监控结果通过CP5611，STEP7 MicroWin32， Set PG/PC Interface可以读取S7200和S7300的站地址，如下图：图6 CP5611诊断结果（站地址0为进行编程的计算机）图7 使用STEP7 MicroWin32诊断结果2.S7-200和S7-300进行PROFIBUS通信S7-300与S7-200通过EM277进行 PROFIBUS DP通讯，需要在STEP7中进行S7-300站组态，在S7-200系统中不需要对通讯进行组态和编程，只需要将要进行通讯的数据整理存放在V 存储区，并且S7-300组态EM277从站时设置正确的地址即可。

S7-200与S7-300之间的通讯显示订货号1.S7-200和S7-300进行MPI通信S7-200 PLC与S7-300 PLC之间采用MPI通讯方式时，S7-200 PLC中不需要编写任何与通讯有关的程序，只需要将要交换的数据整理到一个连续的V 存储区当中即可，而S7-300 PLC中需要在组织块OB1（或是定时中断组织块OB35）当中调用系统功能X_GET（SFC67）和X_PUT(SFC68)，以实现S7-200 PLC 与S7-300 PLC之间的通讯。

调用SFC67和SFC68时VAR_ADDR参数填写S7-200的数据地址区，由于S7-200的数据区为v区，这里需填写 P#DB1.DBX×× BYTE n 对应的就是S7200 V存储区当中VB××到VB（××＋n）的数据区。

例如交换的数据存在S7-200中VB50到VB59这10个字节当中，VAR_ADDR参数应为P#DB1.DBX50.0 BYTE 10.首先根据S7-300的硬件配置，在STEP7当中组态S7-300站并且下载，注意S7-200和S7-300出厂默认的MPI地址都是2，所以必须修改其中一个PLC的站地址，例子程序当中将S7-300 MPI地址设定为2，S7-200地址设定3，另外要分别将S7-300和S7-200的通讯速率设定一致，可设为9.6K，19.2K，187.5K三种波特率，例子程序当中选用了19.2K的速率。

S7-200 PLC修改MPI地址可以参考下图：图1 S7-200 设置MPI地址S7-300 PLC修改MPI地址可以参考下图：图2 S7-300 设置MPI地址例子程序在OB1当中调用数据读写功能块：SFC67和SFC68，如下图：图3 程序编写分别在STEP7 MicroWin32 和STEP7当中监视S7-200和S7-300 PLC当中的数据，数据监视界面如下：图4 S7-200监控结果图5 S7-300监控结果通过CP5611，STEP7 MicroWin32， Set PG/PC Interface可以读取S7200和S7300的站地址，如下图：图6 CP5611诊断结果（站地址0为进行编程的计算机）图7 使用STEP7 MicroWin32诊断结果2.S7-200和S7-300进行PROFIBUS通信S7-300与S7-200通过EM277进行 PROFIBUS DP通讯，需要在STEP7中进行S7-300站组态，在S7-200系统中不需要对通讯进行组态和编程，只需要将要进行通讯的数据整理存放在V 存储区，并且S7-300组态EM277从站时设置正确的地址即可。

支持USB/MPI+ 的操作系统：Windows2000/Windows XP （WinNT4/95/98/Me/DOS 不支持）•支持USB/MPI+ 的编程软件版本：STEP7 V5.2 及以上版本•完全兼容USB V1.1 和USB CDC V1.1 规范•USB 总线供电和PLC 编程口5V 供电•光隔离电压：1000VDC 或3500VAC•波特率：COM 端口：19.2Kbps ，MPI 端口：187.5Kbps•支持UART 数据格式：数据位：8 ，停止位：1 、2 ，校验位：odd/even/no parity •支持长距离通信，最大通信距离500 米（RS485 端，波特率为187.5Kbps 时）•每台PC 只支持一根USB 编程电缆•工作温度：-20 ～+75 ℃•电缆长度：3 米，颜色：黑色USB/MPI+ 是通过USB 接口提供串行连接及RS485 信号转换和MPI 协议转换的编程电缆，在电脑中运行的驱动程序控制下，将电脑的USB 接口仿真成传统串口（俗称COM 口），从而使用现有的各种编程软件、通信软件和监控软件等。

本电缆的工作电源取自USB 端口和PLC 的编程口，转换盒上的发光二极管指示数据的收发状态。

USB/MPI+ 电缆是光电隔离的，适用于西门子S7-300 全系列PLC ，特别适合于干扰较大易损坏通信口的工业现场，电路中的各种保护措施保证了系统的安全运行。

USB/MPI+ 编程电缆需要安装USB 设备驱动程序才能使用，这些驱动程序均包含在随产品发售的光盘上，安装方法请看驱动程序光盘上的说明文档资料，此处不再赘述。

驱动程序安装完成后，在Windows 的设备管理器中将出现USB/MPI+ 编程电缆对应的USB口，只需在编程软件或其它应用软件中选择该USB口即可。

进入STEP7编程软件主界面（SIMATIC Manager），点击“Options”菜单下的“Set PG/PC Interface…”选项进入PG/PC设置界面。

1、用通讯电缆将两台plc连接起来，用MPI口进行连接
2、对两台plc进行硬件组态，并修改其中一台plc的地址，同时新建一条
MPI网络，选择默认的波特率,一般为187.5KP，并点击确定。

将本台plc的地址设置为2，保存并且编译，同时组态另外一台plc的硬件，点击第二条CPU栏，将该CPU挂在刚刚建立起来的MPI网络上，同时更改该plc的站地址为3或者其他的(只要与刚刚的那台plc不一样就OK)
保存并且编译、下载。

3、点击组态网络图标
4、这时出现如下图所示的画面，
可以清楚的看到两台s7—300的plc已经被挂在了我们刚刚建立起来的MPI网络上,这时用鼠标右击那条MPI线，再出现的菜单上选择“定义全局参数",将会出现如下图所示的画面
此时，鼠标双击第一块空白的灰色图标,出现如下图所示画面双击主站的CPU图标，会出现如下画面
此时，用同样的方法将从站的CPU添加在第三块灰色的地方，此时将鼠标放在主站下面的第一个单元格的位置如下图所示
点击“选作发送器”图标将出现如下图画面
所在单元格将会变绿，然后在里边键入数据例如下图:
就是讲主站的MB0传送给从站的MB0,将从站的MB1传送给主站的MB1。

最后点击编译按钮。

完成MPI网络的组态
5、编写程序。

本指南将引导您使用赫优讯MPI转以太网模块远程访问西门子ArrayS7-300 PLC英文官网：中文官网：中文版本：1612操作步骤：1.安装赫优讯（HILSCHER）转换模块的驱动，安装后重启电脑2.给赫优讯转模块定义一个IP地址3.设置SiteManager远程网关连接到GateManager服务器4.用网线连接转换模块和SiteManager网关，确认DEV1网口与转换模块的IP/掩码处在同一个网段5.添加设备通道 GateManager>>>Agent>>>设备名称>>>西门子>>>以太网>>>设备IP>>>保存>>>Refresh>>>status状态为IDLE6.登陆LinkManager客户端看到在线的这台设备7.单击在线的Siemens 300 PLC8.打开西门子编程软件，设置PG/PC接口9.选择IBHNet.MPI.1>>>属性10.点击IBH network settings11.新建站点12.填写名称>>>填写转换模块的IP地址>>>确定13.点击Close14.选择添加的名称>>>点击OK15.确定16.将程序上载17.点击显示18.选择CPU>>>确定19.输入密码20.上载过程21.在线监控PLC状态广州西肯麦自动化科技有限公司广州科学城掬泉路3号A座504大中华区销售咨询:400 690 8650******************大中华区技术支持:400 690 8650********************关注西肯麦微信扫码前往技术页面。

1、s7-300plc与s7-200plc在MPI协议下通讯时，例如put(写指令SFC68)，
其驱动位为M0.0，判断是否传送结束的标志位为M0.1，则程序应该如图所示：
下图就是s7-300与s7-200plc通讯的写指令，其中DEST_ID是200plc的地址，该条指令是将s7-300里的MB50传送给200plc的VB0
200plc与300plc在MPI通讯协议下的步骤：
1、硬件接线-----------在200与300的plc的MPI协议口用通信电缆连接
2、更改200plc的站地址为3或者其他的不是2所有站号（MPI协议下，
200plc只能作为从站，因此更改200plc的地址），同时，更改通信所用端口的波特率的更改，一般更改为187.5KP，下载系统快，完成更改3、组态300plc的硬件，组态完成后，点击CPU，再跳出来的对话框中，
对通讯波特率，和站地址进行更改
4、规划好数据的读写（在指令中完成）如第三张图中的MB50和
P#DB1.DBX0.0 BYTE 1---------就是代表把MB50传送到200plc的VB0
5、最后，根据需要进行编程序。

（见第一条）
6、总结：
Plc通讯的固定步骤
1、硬件接线
2、更改地址和波特率
3、规划数据的读和写即数据的传送
4、开始编程、下载、调试。

西门子S7300+CP5611卡MPI通讯总结第一篇：西门子S7300+CP5611卡MPI通讯总结西门子S7300PLC+CP5611卡MPI通讯测试总结力控版本：ForceControl6.1 SP2或长庆油气版1、控制面板－Setting the PG/PC Interface,按以下设置，必须选择CP5611（MPI）注：力控后期版本6.1 SP3或EFC2.0的IO调度已将此问题处理，可选择CP5611（AUTO）或CP5611（MPI），并且不需要以下第2步设置即可通讯。

2、选择CP5611（MPI）－属性，必须钩选“PG/PC总线上的唯一主站”才可正常通讯，否则IOMonitor不会打开MPI设备。

3、力控关于西门子S7300/400MPI驱动(ID:PLC_S7mpi)本身没有问题，不需要升级与更换。

第二篇：西门子总结1、多个变量同时调用一个FB块，如何监控其中一个变量（以高炉程序FB204为例）（1）打开程序找到变量所调用的FB块（FB204)，打开FB块在菜单栏找到DEBUG——>Opration-->Test Opration（2）DEBUG-->Call Enviranment of the blocks-->Instance DB Number-->46(FB所对应的DB块)-->监控2、S7-200PLC遵循PPI协议，3、程序频繁下载，导致内存不足，不能下载解决办法打开PLC-->Diagnostic/Setting(诊断设置）-->Hardware Diagnostics（硬件诊断）-->Module Information（组件信息）-->Memory-->Compress（压缩）4、SIMATIC Manager打不开怎么办？问题描述：打开SIMATICManager提示：ConnotestablishconnectiontotheAutomationLicenseManagerSer vice.<0x0000274D>点击确定后提示：NOvalidlicensekeyfound.pleaseinstallavalidlicensekey.再点击确定后提示：STEP7 hasfoundaproblemwiththeAutomation LicenseManager.Theapplicationisclosing.Pleasereinstallthe Automation LicenseManager.打开“AutomationLicenseManager“提示：The“AutomationLicenseManagerService”hasnotbeenstarted!Pl easestarttheService.解决方案：在计算机的“控制面板>管理工具>服务“里，将AutomationLicenseManager的启动类型改为自动，并启动它。

西门子S7300、S7400PLC和组态王通讯常用的几种方式说明文档北京亚控科技发展有限公司2009年7月目录1. MPI电缆通讯方式 (1)2. MPI通讯卡方式 (1)3. 以太网通讯方式 (1)4. Profibus –DP通过方式 (2)5. Profibus –S7通过方式 (3)1. MPI电缆通讯方式硬件连接：此种方式使用s7300、s7400 PLC上的MPI编程口，使用西门子标准编程电缆链接到计算机串口上；适用场合：一般适用于一个PLC和一台PC进行直接串口通讯的场合，PLC和PC 机之间距离较近,小于15米；组态王对应驱动：在组态王中对应的设备定义向导为：PLCÆ西门子ÆS7-300系列ÆMPI(电缆) 或者PLCÆ西门子ÆS7-400系列ÆMPI(电缆) 。

特殊软件需求：组态王所在的计算机必须安装STEP7编程软件。

需要Set PG/PC Interface 的支持，具体配置按照组态王对应驱动帮助执行即可。

2. MPI通讯卡方式硬件连接：此种方式使用PLC上的MPI编程口，计算机上插一块西门子公司的CP5611（或CP5613等MPI通讯卡――具体根据带PLC类型和数量，由西门子公司确定使用何种通讯卡），通讯卡和PLC之间一般使用西门子提供的标准转换接头和通讯电缆实现硬件连接；适用场合：一般适用于一台PC和多个PLC进行通讯的场合；或者多台PLC和多台PC进行链接（MPI为多点接口协议，支持多个上位PC进行MPI通讯，具体能够支持的最多上位PC数量建议和西门子公司具体确定。

）, PLC和PC机之间距离较远,大于15米；组态王对应驱动：在组态王中对应的设备定义向导为：PLCÆ西门子ÆS7-300系列ÆS7-300MPI(通讯卡) 或者PLCÆ西门子ÆS7-400系列Æ S7-400MPI(通讯卡) 。
