清华大学电力系统 第一章习题答案及作业分析

电力系统分析部分习题答案(参考)稳态部分第一章 电力系统的基本概念1-2 (1)各个元件的额定电压 G ：10.5kVT ：10.5/121kV ，10.5kV/399V , 110/38.5/11(10.5)kV,35/6.6(6.3)kV (2) a)发电机和变压器的额定电压G:10.5kV T 1:10.5/121kV T 2:10.5/38.5kV T 3:35/11(10.5)kV b)变压器的实际变比T-1：121(1+2.5%)/10.5 T-2:110/38.5 T3:35(1-5%)/11(10.5)(3) G:10.5kV T 1:10.5/242kV T 2:220/121/38.5kV T 3:35/6.3kV T 4:220/38.5kV T 5:10.5/3.15kV D 1:3kV D 2:6kV第二章 电力网络元件的参数和等值电路2-2-1解：R T =P k *U N 2/(1000S N 2)=100*1102/(1000*31.52)=2.4389(Ω) X T =U k %*U N 2/(100S N )=10.5*1102/(100*31.5)=40.33(Ω) G T =P 0/(1000U N 2)=86/(1000*1102)=7.1074*10-6(s)B T =I 0%*S N /(100U N 2)=2.7*31.5/(100*1102)=7.0289*10-5(s) 等值电路为：2-2-3 解：R T(100)=P kmax *U N 2/(2000S N 2)=163*1102/(2000*202)=2.4654(Ω) R T(50)= 2R T(100) =2*2.4654=4.9307(Ω)U K1%=1/2*( U K1-2%+ U K1-3%- U K2-3%)=1/2*(10.5+17-6)=10.75 U K2%=1/2*( U K1-2%+ U K2-3%- U K1-3%)=1/2*(10.5+6-17)=-0.25 U K3%=1/2*( U K1-3%+ U K2-3%- U K1-2%)=1/2*(17+6-10.5)=6.25 X T1=U k1%*U N 2/(100S N )=10.75*1102/(100*20)=65.0375(Ω)X T2=U k2%*U N 2/(100S N )=-0.25*1102/(100*20)=-1.5125(Ω) X T3=U k3%*U N 2/(100S N )=6.25*1102/(100*20)=37.8135(Ω)G T =P 0/(1000U N 2)=75/(1000*1102)=6.1983*10-6(s)B T =I 0%*S N /(100U N 2)=3.3*20/(100*1102)=5.4545*10-5(s)2-2-5解：P k13=4P ’k13=4*52=208kW P k23=4P ’k23=4*47=188kW P k1= (P k12+P k13- P k23)/2=(152.8+208-188)/2=86.4kW P k2= (P k12+P k23- P k13)/2=(152.8+188-208)/2=66.4kW P k3= (P k23+P k13- P k12)/2=(188+208-152.8)/2=121.6kW R T1=P k1*U N 2/(1000S N 2)=86.4*1212/(1000*202)=3.16(Ω) R T2=P k2*U N 2/(1000S N 2)=66.4*1212/(1000*202)=2.43(Ω) R T3=P k3*U N 2/(1000S N 2)=121.6*1212/(1000*202)=4.45(Ω) U K1%=1/2*( U K1-2%+ U K1-3%- U K2-3%)=1/2*(10.5+18-6.5)=11 U K2%=1/2*( U K1-2%+ U K2-3%- U K1-3%)=1/2*(10.5+6.5-18)=-0.5 U K3%=1/2*( U K1-3%+ U K2-3%- U K1-2%)=1/2*(18+6.5-10.5)=7 X T1=U k1%*U N 2/(100S N )=11*1212/(100*20)=80.53(Ω) X T2=U k2%*U N 2/(100S N )=-0.5*1212/(100*20)=-3.66(Ω) X T3=U k3%*U N 2/(100S N )=7*1212/(100*20)=51.24(Ω) G T =P 0/(1000U N 2)=75/(1000*1212)=5.123*10-6(s)B T =I 0%*S N /(100U N 2)=4.1*20/(100*1212)=5.60*10-5(s) 2-1-2 解：（a ）ρ=31.5Ω.mm 2/kM S=150 mm 2 r1=ρ/S=0.21Ω/kM D m =68mm .50398*4*4D D D 33bc ac ab == r=17.0/2=8.5mmx1=0.1445lg(D m /r)+0.0157=0.4164Ω/kM b1=7.58/lg(D m /r)*10-6=2.7335*10-6s/kM (b)因为为双回输电线路R=r1*l/2=0.21*100/2=10.5(Ω) X=x1*l/2=0.4164*100/2=20.8198(Ω) B/2=2*b1*l/2=2*2.7335*10-6*100/2=2.734*10-4 (S) (c) Q=U 2*B=1102*2.734*10-4*2=2*3.308=6.616Mvar 2-1-6解：因为为分裂导线r1=ρ/S=31.5/(2*300)=0.0525Ω/kMΩD m =0794m .1016*8*8D D D 33bc ac ab == 5691mm .70400*12.45d *r r 12eq ===x1=0.1445lg(D m /r eq )+0.0157/2=0.3192Ω/kM b1=7.58/lg(D m /r eq )*10-6=3.5177*10-6s/kM R=r1*l=0.0525*300=15.75(Ω) X=x1*l=0.3192*300=95.7665(Ω) B/2=b1*l/2=0.5277*10-3 (S) 2-4-1解：G ：S N =P N /cos φN =50/0.85=58.8235MV AXd ”=0.15*10.52/58.8235*(242/10.5)2=149.3382(Ω) T: R T =P k *U N 2/(1000S N 2)=300*2422/(1000*602)=4.8803(Ω) X T =U k %*U N 2/(100S N )=12.5*2422/(100*60)=122.0083(Ω) G T =P 0/(1000U N 2)=90/(1000*2422)=1.5368*10-6(s) B T =I 0%*S N /(100U N 2)=2*60/(100*2422)=2.049*10-5(s)L :R=r1*l=0.08*200=16(Ω) X=x1*l=0.406*200=81.2(Ω)B/2=b1*l/2=2.81*10-6*200/2=2.81*10-4 (S) 2-4-3解：X 线路=x1*l=0.4*70=28(Ω)U B =110kV ,S B =20MV A,且变压器的变比为110/6.6kV ，所以： X T*=U k %/100*(U N 2/S N )/（U B 2/S B ）=0.105 X T*/2=0.0525 X 线路*=28/（1102/20）=0.0463X R*=2121.020/6.6/3.0*3/6*04.0S U /I 3U *100%X 2B 26.B6NNR ==）（）（）（ 因为为双回线X 电缆*=1/2*x1*l/（U B 2/S B ）=1/2*0.08*2.5/(6.62/20)=0.0918/2=0.0459R 电缆*=1/2*ρ/S *l/（U B 2/S B ）=1/2*18.8/70*2.5/(6.62/20)=0.3083/2=0.15415第三章 简单电力系统的分析和计算3-1-1解：首先求出线路的参数：D=6.5m D m =1895m .813*5.6*5.6D D D 33bc ac ab == 查表得单位线路参数：r1=0.079Ω/kM x1=0.412Ω/kM b1=2.77*10-6S/kM 线路的等值电路为π型等值电路R=r1*l=0.079*230=18.17Ω X=x1*l=94.76Ω B/2=3.1855*10-4S 进行潮流计算：P 2=120MW cos φ=0.92 ⇒Q 2=51.1198MVar线路末端的注入功率： Q 2l =1/2*U 22*B=3.1855*10-4*2092=13.9146MVar S 2’=S 2-Q 2l =120+j51.1198-j13.9146=120+j37.2052 MV A 线路阻抗支路的功率损耗：ΔS Z =（P 2’2+Q 2’2）/U 22*(R+jX)=6.5658+j34.2417 MV A S 1’=S 2’+ΔS Z =126.5658+j71.4469 MV A 求线路上的首端电压：173kV .j513.236U R Q X P j U X Q R P U U j U U U 2'2'22'2'222221+=-+++=+∆+=δ U 1=241.7788kV 线路首端注入电容功率：Q1l=1/2* U 12*B=18.6215Mvar线路首端功率：S 1=S 1’-Q1l=126.5658+j52.8255 MV A 3-1-2解：末端注入功率：Q 2l =1/2*U 22*B=5.5*10-4*2202=26.62Mvar 设末端功率因数为cos φ2，则有：S 2’=S 2-Q 2l =P 2+jQ 2-jQ 2l =220+j(Q 2-Q 2l )=220+j(Q2-26.62)=P 2’+jQ 2’2'2'22'2'222221U R Q X P j U X Q R P U U j U U U -+++=+∆+=δ 22'2'222'2'22222221)U R Q X P ()U X Q R P U ()U ()U (U U -+++=+∆+=δ解得Q 2’=95.2162，所以Q 2=121.8362Mvar 8748.0Q P /P cos 22222=+=ϕ 3-1-14解： 线路参数为：R=r1*l=0.82*2=1.64Ω X=x1*l=0.38*2=0.76Ω 忽略电压降落横分量有⎪⎪⎩⎪⎪⎨⎧⨯+≤⨯≤+%10*)R U )cos /(P P (R U )cos /(P U %10U X Q R P 22222222222N222ϕϕ 将R ，X, cos φ,U N 带入得561MW .1P 561MW .1P 629MW.1P 222≤⎩⎨⎧⇒≤≤ 当P 2=1.561MW 时，10%p%9.58%U U X Q R P %U N222=∆=+=∆3-1-15解：Ω=⇒⎪⎩⎪⎨⎧=====≤+ 1.5R 600kW P 3kV,U U ,X R ,0Q U %10U XQ R P 22N 2N222 342.86kW P 8.0cos ,X R U %10U X Q R P '2N 2'22'≤⇒⎪⎩⎪⎨⎧==≤+ϕ 3-1-17解1(a)首先求出系统的等值电路，计算各个元件的参数LGJ-185： D=4m ， 0397m .52*4D 3m ==，查表得：r1=0.17Ω/kMx1=0.409Ω/kM b1=2.79*10-6S/kM因为为双回线，有：R=r1*l/2=100*0.17/2=8.5Ω, X=x1*l/2=0.409*100/2=40.9/2Ω B=2*b1*l=2*2.79*100*10-6=2*2.79*10-4S计算变压器的参数：查表得：P k =190kW,P 0=31.05kW,Uk%=10.5,I 0%=0.7 归算至高压侧的阻抗和导纳参数为：X T =40.3333Ω，R T =2.317Ω，G T =2.5661*10-6S ，B T =1.8223*10-5S 因为两台变压器并列运行，所以并列运行后的参数为X ’T = X T /2= 40.3333/2Ω，R T =2.317/2Ω，G T =2*2.5661*10-6S ，B T =2*1.8223*10-5S 又因为：P2=40MW, 8.0cos 2=ϕ，所以Q 2=30MVar 系统的等值电路为：变压器低压侧U 21=10.5kV ,归算到高压侧为U 2=k*U 21=110/11*10.5=105kV (1)j7.3515kV111.2032 j7.3515kV2032.6105U R Q X P j U X Q R P U U j U U U 2'T 2'T 22'T 2'T 222222'+=++=-+++=+∆+=δ U ’2=111.446kV变压器损耗：AyTmaxyTmax 'T 'T 2'2yT ZTmaxZTmax 'T 'T 222222ZT Q j P 4527MV A .j00637.0)jB G (U S ~Q j P j4.5729MV A 2627.0)jX R (U Q P S ~∆+∆=+=+=∆∆+∆=+=++=∆（或者用下式计算变压器的损耗441MVA.j00621.0)31.5*0.007*j 03105.0(*2)jQ P (2S ~j4.1667MVA0.239431.5)*10010.5j (0.19*)5.31*2(3040*2)jQ P ()2S S (2S ~yT yT yT 222kT kT 2N ZT +=+=+=∆+=++=+=∆）线路注入功率： 4652MV ar .3446.111*10*79.2U *B *2/1Q 242'22l -=-=-=- 所以5604MVA .j313264.40jQ S ~S ~S ~S ~2l yT ZT 2'1+=+∆+∆+=线路的首端电压j12.918kV119.72 j5.5667kV 5183.8UU RQ X P jU XQ R P U U j U U U 2'2'*'1'12'*'1'12'l l 2'1+=++=-+++=+∆+= δU 1=120.4165kV线路上的阻抗损耗和首端线路电容注入功率0455MVar.4120.4165*10*79.2U *B *2/1Q Q j P j4.3167MVA 7946.1)jX R (U Q P S ~2411l ZTm axZlm ax '22'21'21Zl -=-=-=∆+∆=+=++=∆-线路首端功率8325MVA .j3142.121jQ S ~S ~S ~1l Zl 1''1+=+∆+= （2）查表得3150max =τ121MW .27946.10637.02627.0P P P P yTmax Zlmax ZTmax Tmax =++=∆+∆+∆=∆全年总的电能损耗为：6824.5MW.h543.9965653.0827.5050 8760*0.06213150*1.79463150*0.2627 8760*P 3150*P 3150*P W yT Zlmax ZTmax =++=++=∆+∆+∆=∆2.当负荷变为原来的0.5倍和0.25倍时，变压器为单台变压器运行，线路仍为双回线运行，则等值电路为按上述过程计算得：当max 25P .0P =时4133MW .0P 0319.0P 1313.0P Zl yT ZT =∆=∆=∆，， 5765MW .0P 0.5pmax =∆ 当max 225P .0P =时0919MW .0P 03.0P 0328.0P Zl yT ZT =∆=∆=∆，， 1547MW .0P 0.25pmax =∆0MW.h.6975 6000-8760*P 20006000*P 2000*P W 0.25pmax 0.5plmax max =∆+-∆+∆=∆）（）（3-2-3解：等值电路图从左向右编号分别为1，2，3，4，则有： 变压器2的功率损耗为：0021.j0(-j0.0162)*12.03.0Z U S S ~222T232N 2B23B23-=+==∆（第2个变压器的第3个绕组） 0066.j0j0.131*11.02.0Z U S S ~222TB222N 2B22B22=+==∆ 3045.j05.0Z U S S ~S ~S ~S ~S ~TB222N 2B22B23B22B22B23'B2+==∆+∆++=34222TB212N'2B2B2l S ~092.j0j0.268*13045.05.0Z U S S ~∆==+==∆ 则节点3的运算负荷为： j0.2780.5j0.118-j0.0923045.j05.0S ~S ~S ~S ~30B21'B23+=++=∆+∆+= 变压器1的功率损耗：016.j0j0.32*11.02.0Z U S S ~222TB12N 2B1Bl =+==∆j0.00510098.j0j0.156)(0.0298*1278.05.0Z U S S ~222232N2323+=++==∆ 129.j0j0.118)-(-j0.011*1Y U S ~20*2N 20-===∆316.j07098.0S ~S ~S ~S ~S ~S ~Bl Bl 202332+=+∆+∆+∆+=j0.00850016.j0j0.014)(0.026*1316.07098.0Z U S S ~222122N 2212+=++==∆3245.j07114.0S ~S ~S ~122A '+=∆+=011.j0(-j0.011)*1Y U S ~10*2N 10-===∆3135.j07114.0S ~S ~S ~S ~10122A +=∆+∆+=然后由以上计算所得的功率和已知的o A01.1U ∠= 计算各点的电压：（以下电压的计算也可以不考虑横分量）kV435.00943.1 j0.0083kV 0057.0U UR Q X P j UX Q R P U U j U U U o 1A12'A 12'A A12'A 12'A 1l2l212-∠=--=-++-=-∆-= δ同理可以计算kV 3.59062.1 j0.0583kV 0339.0U U j U U U o 2B1B12B1-∠=--=-∆-= δkV 3.99037.1 j0.0638kV 0601.0U U j U U U o 2232323-∠=--=-∆-= δ kV 11.69992.0 j0.129kV 1023.0U U j U U U o 3343434-∠=--=-∆-= δ kV 11.38994.0 j0.0048kV 0032.0U U j U U U o 4B3B34B3-∠=++=-∆-= δ kV 12.97012.1U j U U U o B2B24B2-∠=-∆-=δ 同理：然后算出各点的有名值kV 3.59887.40k *U *U U kV 435.075.240 U o B1N *B1B1o 2-∠==-∠= kV 3.9914.228U o 3-∠= kV 11.38586.68k *U *U U o B13N *B3B3-∠== kV 12.97626.10k *U *U U o B12N *B2B2-∠==3-2-6解：因为求初步功率分布，只需计算两端电源供给负荷的功率即可。

电力系统分析第一章习题1-1 动力系统、电力系统和电力网的基本构成形式如何？答：由生产、变换、传送、分配和消耗电能的电气设备（发电机、变压器、电力线路以及各种用电设备等）联系在一起组成的统一整体就是电力系统。

动力系统是电力系统和发电厂动力部分的总和。

电力网是电力系统的中出去发电机和用电设备外的部分。

1-2 根据发电厂使用一次能源的不同，发电厂主要有哪几种形式？答：发电厂主要有火力发电厂、水力发电厂、核动力发电厂和其他能源（太阳能、风能、潮汐等）发电厂。

1-3 电力变压器的主要作用是什么？主要类别有哪些？答：电力变压器的主要作用是升高或者降低电压，还能起到将不同电压等级的电网相联系的作用。

按相数可分为单相式和三相式两类；按每相绕组数可分为双绕组和三绕组变压器；按耦合方式可分为普通变压器和自耦变压器；按分接开关是否可以带负荷操作可分为有载调压式和无载调压式变压器。

1-4 架空线路与电缆线路有什么特点？答：架空线路是将裸导线架设在杆塔上，由导线、避雷线、杆塔、绝缘子和金具等主要元件组成。

它的导线和避雷线受各种因数影响，运行条件恶劣，因而其材料都具有相当高的机械强度和抗化学腐蚀能力还具有良好的导电性能。

当电路电压超过220v时还采用扩径导线或者分裂导线。

电缆线路一般是将电缆敷设在地下，由导线、绝缘层保护皮组成，电缆线路价格较架空线路高，维修费时，但不需要在地面上架设杆塔、占地面积较小、供电可靠、不易受外力破坏，对人身较安全，不影响环境美观。

1-5 直流输电与交流输电比较有什么特点？答：直流输电主要优点：（1）造价低；（2）运行费用低；（3）不需要串并联补偿；（4）不存在稳定性问题；（5）采用直流联络线可以限制互联系统的短路容量。

直流输电主要缺点：（1）换流站造价高；（2）换流装置在运行中需要消耗功率并且产生谐波；（3）只留高压断路器造价比较高。

1-6 电力系统的结构有何特点？比较有备用和无备用接线形式的主要区别。

【最新整理，下载后即可编辑】电力系统稳态分析部分习题答案第一章 电力系统的基本概念1-2 电力系统的部分接线示与图 1-2，各电压级的额定电压及功率输送方向已标明在图中。

题图 1-2 系统接线图试求：（1） 发电机及各变压器高、低压绕组的额定电压；（2） 各变压器的额定变比；（3） 当变压器T-1工作于+5%抽头，T-2、T-4工作于主轴头，T-3工作于—2.5%轴头时，各变压器的实际比？解（1）发电机及各变压器高、低压绕组的额定电压。

发电机 ：V GN =10.5KV,比同电压级网络的额定电压高5%。

对于变压器的各侧绕组，将依其电压级别从高到低赋以标号1、2和3。

变压器T-1为升压变压器：V N2=10.5KV ，等于发电机额定电压；V N1=242KV ，比同电压级网络的额定电压高10%。

变压器T-2为将压变压器：V N2=121KV 和V N3=38.5KV ，分别比同电压级网络的额定电压高10%。

同理，变压器T-3：V N1=35KV 和V N2=11KV 。

变压器T-4：V N1=220KV 和V N2=121KV（2）各变压器的额定变比。

以比较高的电压作为分子。

T-1：k TN1=242/10.5=23.048T-2：k T2N(1-2)=220/121=1.818k T2N(1-3)=220/38.5=5.714k T1N(2-3)= 121/38.5=3.143T-3：k T3N =35/11=3.182T-4：k T4N =220/121=1.818（3）各变压器的实际比。

各变压器的实际变比为两侧运行时实际整定的抽头额定电压之比。

T-1：k T1 =(1＋0.05)×242/10.5=24.3T-2：k T2(1-2)=220/121=1.818k T2(1-3)=220/38.5=3.143k T2(2-3)=121/38.5=3.143T-3：k T3 =(1—0.025)×35/11=3.102T-4：k T3 =220/110=21-3电力系统的部分接线如题图1-3所示，网络的额定电压已在图中标明。

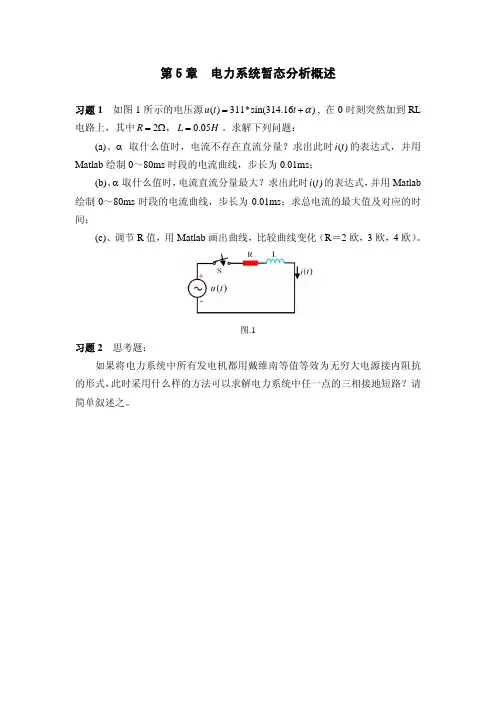

第5章 电力系统暂态分析概述
习题1 如图1所示的电压源()311*sin(314.16)u t t α=+, 在0时刻突然加到RL 电路上，其中2R =Ω， 0.05L H =。

求解下列问题：
(a)、α取什么值时，电流不存在直流分量？求出此时()i t 的表达式，并用Matlab 绘制0～80ms 时段的电流曲线，步长为0.01ms ；
(b)、α取什么值时，电流直流分量最大？求出此时()i t 的表达式，并用Matlab 绘制0～80ms 时段的电流曲线，步长为0.01ms ；求总电流的最大值及对应的时间；
(c)、调节R 值，用Matlab 画出曲线，比较曲线变化（R ＝2欧，3欧，4欧）。

图.1
习题2 思考题：
如果将电力系统中所有发电机都用戴维南等值等效为无穷大电源接内阻抗的形式，此时采用什么样的方法可以求解电力系统中任一点的三相接地短路？请简单叙述之。

第一章电力系统概述习题答案一、填空题1．根据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、风力发电厂和核能发电厂等。

2．按发电厂的规模和供电范围不同，又可分为区域性发电厂、地方发电厂和自备专用发电厂等.3．火电厂分为凝汽式和供热式火力发电厂。

4．水电厂根据集中落差的方式分为堤坝式、引水式和混合式。

5．水电厂按运行方式分为有调节、无调节和抽水蓄能电厂。

6．变电所根据在电力系统的地位和作用分为枢纽变电所、中间变电所、地区变电所、终端变电所。

二、判断题1、火力发电厂是利用煤等燃料的化学能来生产电能的工厂.（√）2、抽水蓄能电站是利用江河水流的水能生产电能的工厂。

(×）3、变电站是汇集电源、升降电压和分配电力的场所, 是联系发电厂和用户的中间环节。

（√）4、中间变电站处于电力系统的枢纽点，作用很大.（×)5、直接参与生产、输送和分配电能的电气设备称为一次设备。

（√）6、电流互感器与电流表都是电气一次设备。

(×)7、用电设备的额定电压与电力网的额定电压相等。

（√）8、发电机的额定电压与电力网的额定电压相等。

（×）9、变压器一次绕组的额定电压与电力网的额定电压相等。

（×)10、变压器二次绕组的额定电压等于电力网额定电压的1.1 倍。

（×）11、二次设备是用在低电压、小电流回路的设备。

(√）12、信号灯和控制电缆都是二次设备 .(√)三、简答题1．发电厂和变电所的类型有哪些？分别说明发电厂的生产过程和变电所的作用。

答：发电厂分火力发电厂、水力发电厂、风力发电厂和核能发电厂。

火力发电厂是将燃料的化学能转换成电能的工厂。

其生产过程是利用燃料的化学能使锅炉产生蒸汽，蒸汽进入汽轮机做功，推动汽轮机转子转动,将热能转换成机械能，汽轮机转动带动发电机转子旋转,在发电机内将机械能转换成电能。

水力发电厂是把水的位能和动能转变成电能的工厂.利用水的能量推动水轮机转动，再带动发电机发电。

作业一1、什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？答：把生产、输送、分配和消费电能的各种电气设备连接在一起而组成的整体成为电力系统。

电力系统加上发电厂的动力部分就称为动力系统。

电力系统中输送和分配电能的部分就称为电力网当输送的功率和距离一定时，线路的电压越高，线路中的电流就越小，所用导线的截面积可以减小，用于导线的投资也越小，同时线路中的功率损耗。

电能损耗也相应减少。

2、为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的？答：为了使电力设备生产实现标准化和系列化，方便运行、维修，各种电力设备都规定额定电压。

电力系统的额定电压和用电设备的额定电压相等。

发电机的额定电压比网络的额定电压高5%。

变压器一次绕组和额定电压与网络额定电压相等，但直接与发电机连接时，其额定电压等于发电机额定电压。

变压器二次绕组的额定电压定义为空载时的额定电压，满载时二次绕组电压应比网络额定电压高10%。

3、我国电网的电压等级有哪些？答：0.22kv、0.38kv、3kv、6kv、10kv、35kv、1 10kv、220kv、3 3 0 k v . 5 0 0 k v . 750kv、1 0 0 0 k v4、标出图1-7电力系统中各元件的额定电压。

答：人：1 0.5 k v . 1 2 1 k v . 2 4 2 k vT2：2 2 0 k v . 1 2 1 k v .T・13 •1 1 Okv、6.6kv、38.5T .14 •35kv、1 1 k vT・15 •10kv、4 0 0 k vT・1了 1.09X 10TS jl .09x10^5T 7: 35kv 、6 6 k v T 3: 6kv 、4 0 0 k v T 9: 10.5kv 、 4 0 0 k v作业二1、一条llOkV. 80km 的单回输电线路，导线型号为LGJ-150,水平排列，其线间距离为 4m,导线的计算外径为17mm,求输电线路在40° C 的参数，并画出等值电路。

电力系统分析课后习题答案第一章电力系统概述和基本概念1－1 电力系统和电力网的定义是什么？答：通常将生产、变换、输送、分配电能的设备如发电机、变压器、输配电电力线路等，使用电能的设备如电动机、电炉、电灯等，以及测量、继电保护、控制装置乃至能量管理系统所组成的统一整体，称为电力系统。

电力系统中，各种电压等级的输配电力线路及升降变压器所组成的部分称为电力网络。

1－2 电力系统接线图分为哪两种？有什么区别？答：地理接线图：电力系统的地理接线图主要显示该系统中发电厂、变电所的地理位置，电力线路的路径，以及它们相互间的连接。

地理接线图不能更加详细地反映电力系统各电气设备之间的连接关系。

电气接线图：电力系统的电气接线图主要显示该系统中发电机、变压器、母线、断路器、电力线路之间的电气接线。

电气接线图并不侧重反映系统中发电厂、变电所的地理位置，电力线路的路径，以及它们相互间的连接。

1－3 对电力系统运行的基本要求是什么？电能生产的基本特点是什么？答：对电力系统运行的基本要求是：（1）保证系统运行的安全可靠性（2）保证良好的电能质量（3）保证运行的经济性。

另外，环境保护问题日益受到人们的关注。

火力发电厂生产的各种污染物质，包括氧化硫、氧化氮、飞灰等排放量将受到严格限制，也将成为对电力系统运行的要求。

电能生产的特点是：（1）电能与国民经济各个部门、国防和日常生活之间的关系都很密切。

（2）电能不能大量储存。

（3）电力系统中的暂态过程十分迅速（4）对电能质量的要求比较严格。

1－4 电力系统的额定电压是如何确定的？系统元件的额定电压是多少？什么叫电力线路的平均额定电压？答：电力系统额定电压的确定，首先应从电力系统输送电能的经济性上考虑。

因为电力线路的三相输送功率S和线电压U、线电流I之间的关系为S＝sqrt(3)UI，当输送功率S一定时，输电电压U越高，则电流I越小，因此选用的导线截面积可相应减小，投资也就越小。

但电压U越高，对绝缘的要求越高，杆塔、变压器、断路器等的绝缘的投资也越大。

第一章绪论习题及参考答案
1.2继电保护装置在电力系统中所起的作用是什么？
答：继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

它的作用包括：（1）电力系统正常运行时不动作；（2）电力系统不正常运行时发报警信号，通知值班人员处理，使电力系统尽快恢复正常运行；（3）电力系统故障时，甄别出发生故障的电力设备，并向故障点与电源点之间、最靠近故障点的断路器发出跳闸指令，将故障部分与电网的其他部分隔离。

1.8后备保护的作用是什么？阐述远后备保护和近后备保护的优缺点。

答：后备保护的作用是在主保护因保护装置拒动、保护回路中的其他环节损坏、断路器拒动等原因不能快速切除故障的情况下，迅速启动来切除故障。

远后备保护的优点是：保护范围覆盖所有下级电力元件的主保护范围，它能解决远后备保护范围内所有故障元件由任何原因造成的不能切除问题。

远后备保护的缺点是：（1）当多个电源向该电力元件供电时，需要在所有电源侧的上级元件处配置远后备保护；（2）动作将切除所有上级电源侧的断路器，造成事故扩大；(3)在高压电网中往往难以满足灵敏度的要求。

近后备保护的优点是：（1）与主保护安装在同一断路器处，在主保护拒动时近后备保护动作；（2）动作时只切除主保护要跳开的断路器，不造成事故扩大；（3）在高压电网中能满足灵敏度的要求。

近后备保护的缺点是：变电所直流系统故障时可能与主保护同时失去作用，无法起到“后备”的作用；断路器失灵时无法切除故障，不能起到保护作用。

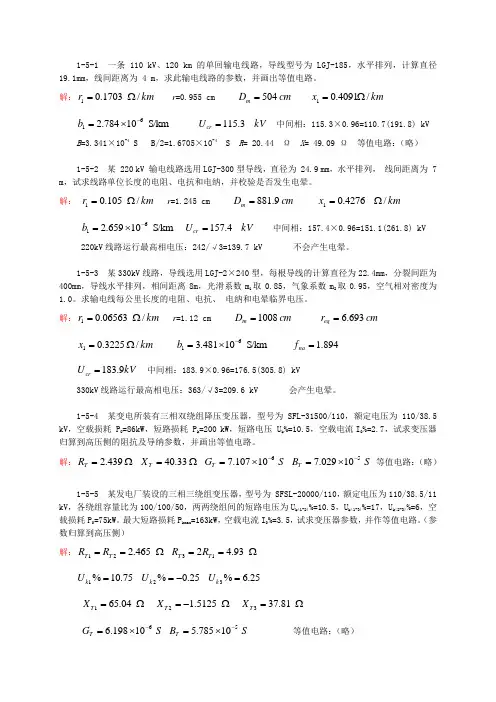

1-5-1 一条 110 kV 、120 km 的单回输电线路，导线型号为 LGJ-185，水平排列，计算直径 19.1mm ，线间距离为 4 m ，求此输电线路的参数，并画出等值电路。

解：km r /1703.01Ω= r =0.955 cm cm D m 504= km x /4091.01Ω=S/km 10784.261-⨯=b kV U cr 3.115= 中间相：115.3×0.96=110.7(191.8) kVB =3.341×10-4 S B/2=1.6705×10-4 S R = 20.44 Ω X = 49.09 Ω 等值电路：（略）1-5-2 某 220 kV 输电线路选用LGJ-300型导线，直径为 24.9 mm ，水平排列， 线间距离为 7 m ，试求线路单位长度的电阻、电抗和电纳，并校验是否发生电晕。

解： km r /105.01Ω= r =1.245 cm cm D m 9.881= km x /4276.01Ω= S/km 10659.261-⨯=b kV U cr 4.157= 中间相：157.4×0.96=151.1(261.8) kV220kV 线路运行最高相电压：242/√3=139.7 kV 不会产生电晕。

1-5-3 某330kV 线路，导线选用LGJ-2×240型，每根导线的计算直径为22.4mm ，分裂间距为400mm ，导线水平排列，相间距离8m ，光滑系数m 1取0.85，气象系数m 2取0.95，空气相对密度为1.0。

求输电线每公里长度的电阻、电抗、 电纳和电晕临界电压。

解：km r /06563.01Ω= r =1.12 cm cm D m 1008= cm r eq 693.6=km x /3225.01Ω= S/km 10481.361-⨯=b 894.1=na fkV U cr 9.183= 中间相：183.9×0.96=176.5(305.8) kV330kV 线路运行最高相电压：363/√3=209.6 kV 会产生电晕。

第一章 习题1-1 有一电力网络，各元件参数已在图中注明。

要求：1. 准确计算各元件电抗的标幺值（采用变压器实际变比），基本段取Ⅰ段10.5=B U KV 。

2. 工程近似计算各元件电抗的标幺值（采用变压器平均额定电压比），为统一起见建议100=B S .题1-1图1-2 某一线路上安装一台%5=k X 的电抗器，其额定电流为150A ，额定电压为6KV ，若用另一台额定电流为300A 、额定电压为10KV 的电抗器来代替它，并要求保持线路的电抗欧姆数不变，问这台电抗器的电抗百分数值应当是多少？1-3 有一输电线路接在一个无穷大功率系统上，当A 相电压刚好过零时发生三相短路。

已知短路后的稳态短路电流有效值等于5KA ，试在以下两个条件下求短路瞬间三相中各相短路电流中非周期分量的初始值。

1.ϕ（线路阻抗角）90= .2. 0=ϕ 假定短路前线路空载，A 相电压的始相角0=α()=+A m U U sin t ωα(120)=+- B m U U sin t ωα(120)=++ C m U U sin t ωα1-4 下图为一无穷大功率电源供电系统，额定电压为6.3KV ，设在K 点发生了三相短路。

如果设计要求通过电源的冲击电流不得超过30KA ，问并行敷设的电缆线路最多容许几条？已知电抗器和电缆的参数如下：电抗器：6KV ，200A ，4%=X ，额定有功功率损耗为每相1.68KW 。

电缆：长1250m ，0.083/=ΩX KM ，0.37/=Ωr KM 。

题1-4图1-5 一台变压器接在无限大功率电源上，以其额定条件为基准的电抗、电阻标幺值分别为0.1=T X ，0.01=T r 。

当在变压器的副边发生三相短路。

（1） 短路前变压器空载，求短路电流的周期分量及冲击电流。

（2） 短路前变压器满载，cos 0.8=ϕ（低压侧），当A 相电压合闸相角，30=α时发生短路，写出暂态过程中A 相电流非周期分量表达式。

电力系统分析第一章习题1-1 动力系统、电力系统和电力网的基本构成形式如何？答：由生产、变换、传送、分配和消耗电能的电气设备（发电机、变压器、电力线路以及各种用电设备等）联系在一起组成的统一整体就是电力系统。

动力系统是电力系统和发电厂动力部分的总和。

电力网是电力系统的中出去发电机和用电设备外的部分。

1-2 根据发电厂使用一次能源的不同，发电厂主要有哪几种形式？答：发电厂主要有火力发电厂、水力发电厂、核动力发电厂和其他能源（太阳能、风能、潮汐等）发电厂。

1-3 电力变压器的主要作用是什么？主要类别有哪些？答：电力变压器的主要作用是升高或者降低电压，还能起到将不同电压等级的电网相联系的作用。

按相数可分为单相式和三相式两类；按每相绕组数可分为双绕组和三绕组变压器；按耦合方式可分为普通变压器和自耦变压器；按分接开关是否可以带负荷操作可分为有载调压式和无载调压式变压器。

1-4 架空线路与电缆线路有什么特点？答：架空线路是将裸导线架设在杆塔上，由导线、避雷线、杆塔、绝缘子和金具等主要元件组成。

它的导线和避雷线受各种因数影响，运行条件恶劣，因而其材料都具有相当高的机械强度和抗化学腐蚀能力还具有良好的导电性能。

当电路电压超过220v时还采用扩径导线或者分裂导线。

电缆线路一般是将电缆敷设在地下，由导线、绝缘层保护皮组成，电缆线路价格较架空线路高，维修费时，但不需要在地面上架设杆塔、占地面积较小、供电可靠、不易受外力破坏，对人身较安全，不影响环境美观。

1-5 直流输电与交流输电比较有什么特点？答：直流输电主要优点：（1）造价低；（2）运行费用低；（3）不需要串并联补偿；（4）不存在稳定性问题；（5）采用直流联络线可以限制互联系统的短路容量。

直流输电主要缺点：（1）换流站造价高；（2）换流装置在运行中需要消耗功率并且产生谐波；（3）只留高压断路器造价比较高。

1-6 电力系统的结构有何特点？比较有备用和无备用接线形式的主要区别。

第一章 电力系统的基础概念 1-3 解: （核心内容：P4 表1-1 P5 图1-2）(1) 发电机及各变压器高、低压绕组的额定电压：发电机：G ：kv kv 5.10%)51(10=+⨯变压器：T1: kv kv V N T 5.10%)51(10)1(1=+⨯= kv kv V N T 242%)101(220)2(1=+⨯=变压器：T2:kv V N T 220)1(2=kv kv V N T 121%)101(110)2(2=+⨯= kv kv V N T 5.38%)101(35)3(2=+⨯=变压器：T3：kv V N T 35)1(3=kv kv V N T 6.6%)101(6)2(3=+⨯= 若考虑到3-10Kv 电压等级线路不会太长，T3也可以写为：kv V N T 35)1(3=3(2)6(15%) 6.3T N V kv kv =⨯+= 标号注意：1、单位 2、下脚标写法(2) 低压侧的额定电压高压侧的额定电压变压器的额定变比=： T1： 5.10242)1(1)2(11==N T N T N V V KT2： 121220)2(2)1(2)21(2==-N T N T N T V V K5.38220)3(2)1(2)31(2==-N T N T N T V V K 2(2)2(23)2(3)12138.5T N T N T N V K V -==变压器的额定变比可记为：220/121/38.5T3：6.635)2(3)1(33==N T N T N V V K或 3(1)33(2)356.3T N N T N V K V ==变比注意：1、顺序为 高/中/低 2、不必计算结果(3) 1T 变压器运行于+5%抽头时：T1(2))1T1(1)V 242(15%)254V 10.510.5T K ⨯+===2T 变压器运行于主抽头，变压器的实际变比等于额定变比，即5.1212203T 变压器运行于-2.5%抽头：T3(1)3T3(2)V 35(1 2.5%)34.125V 6.6 6.6T K ⨯-=== 或： T3(1)3T3(2)V 35(1 2.5%)34.125V 6.3 6.3T K ⨯-===1-4 解：（核心内容：P4 表1-1 P5 图1-2）(1) 发电机、电动机及变压器高、中、低压绕组的额定电压：发电机G ：13.8kv注意：特殊发电机电压：13.8、15.75、18Kv 不用提高5%，直接为13.8、15.75、18Kv 。

第一章 思考题及习题答案1-1 什么是电力系统？什么是动力系统？什么是电力网？答：电力系统是由发电厂、变电所、输配电线路和电力用户组成的整体；电力系统加上发电厂的动力部分，称为动力系统；电力系统中传输和分配电能的部分称为电力网。

1-2 电力系统运行的特点是什么？对电力系统有哪些基本要求？答：电力系统运行的特点是：电能不能大量存储；过渡过程十分短暂；与国民经济各部门和人民日常生活的关系密切。

对电力系统的基本要求是：保证安全可靠地供电；保证良好的电能质量；保证系统运行的经济性。

1-3 何谓负荷曲线？电力系统的负荷曲线有哪些？什么是年最大负荷利用小时数？答：负荷曲线是指某一时间段内负荷随时间变化规律的曲线。

电力系统中最常用的是有功日负荷曲线、年最大负荷曲线和年负荷持续曲线。

年最大负荷利用小时数，是指在此时间内，用户以年最大负荷持续运行所消耗的电能恰好等于全年实际消耗的电能。

max T max P 1-4 什么是“无备用接线？什么是“有备用接线”？各有几种形式？各自的优缺点是什么？ 答：无备用接线是指负荷只能从一条路径取得电源的接线方式，包括放射式、干线式、链式。

其优点是简单、经济、运行操作方便，缺点是供电可靠性差，且当线路较长时，线路末端电压较低。

有备用接线是指负荷可以从两条及以上路径取得电源的接线方式，包括双回路的放射式、干线式、链式、环式和两端供电网等。

其优点是供电可靠性高，电压质量好，缺点是运行操作和继电保护复杂，经济性较差1-5 目前我国1kV 以上三相交流系统的额定电压等级有哪些？系统各元件的额定电压如何确定？什么叫电力系统的平均额定电压？答：1kV 以上三相交流系统的额定电压等级有3 kV 、6 kV 、10 kV 、35 kV 、60 kV 、110 kV 、220 kV 、330 kV 、500 kV 和750 kV 。

用电设备的额定电压规定与同级电网的额定电压相同；发电机的额定电压应比线路额定电压高5%；变压器一次绕组的额定电压，对于降压变压器，应等于电网的额定电压，对于升压变压器，应等于发电机的额定电压；变压器二次绕组的额定电压应比线路额定电压高10%，只有当变压器内阻抗较小，或二次侧直接（包括通过短距离线路）与用电设备相连时，才可比线路额定电压高5%。

电力系统分析习题集华北电力大学前言本书是在高等学校教材《电力系统稳态分析》和《电力系统暂态分析》多次修改之后而编写的与之相适应的习题集。

电力系统课程是各高等院校、电气工程专业的必修专业课，学好这门课程非常重要，但有很大的难度。

根据国家教委关于国家重点教材的编写要求，为更好地满足目前的教学需要，为培养出大量高质量的电力事业的建设人材，我们编写了这本《电力系统分析习题集》。

力求使该书具有较强的系统性、针对性和可操作性，以便能够使学生扎实的掌握电力系统基本理论知识，同时也能够为广大电力工程技术人员提供必要的基础理论、计算方法，从而更准确地掌握电力系统的运行情况，保证电力系统运行的可靠、优质和经济。

全书内容共分十五章，第一至第六章是《电力系统稳态分析》的习题，第七至第十四章是《电力系统暂态分析》的习题，第十五章是研究生入学考试试题。

本书适用于高等院校的师生、广大电力工程技术人员使用，同时也可作为报考研究生的学习资料。

由于编写的时间短，内容较多，书中难免有缺点、错误，诚恳地希望读者提出批评指正。

目录第一部分电力系统稳态分析第一章电力系统的基本概念第二章电力系统的元件参数及等值电路第三章简单电力系统的计算和分析第四章电力系统潮流的计算机算法第五章电力系统的有功功率和频率调整第六章电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章电力系统故障分析的基本知识第八章同步发电机突然三相短路分析第九章电力系统三相短路的实用计算第十章对称分量法及元件的各序参数和等值电路第十一章不对称故障的分析、计算第十二章电力系统各元件的机电特性第十三章电力系统静态稳定第十四章电力系统暂态稳定第十五章研究生入学考试试题附录第一部分电力系统稳态分析电力系统稳态分析，研究的内容分为两类，一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。

第一章电力系统的基本概念1-1 什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？1-2 为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的？1-3 我国电网的电压等级有哪些？1-4 标出图1-4电力系统中各元件的额定电压。

第一章作业参考答案一、简答题1、电力系统的干扰指什么？什么情况下的干扰最大？答：电力系统的干扰指任何可以引起系统参数变化的事件。

例如短路故障、电力元件的投入和退出等。

其中短路造成的干扰最大。

2、为什么说电力系统的稳定运行状态是一种相对稳定的运行状态？答：由于实际电力系统的参数时时刻刻都在变化，所以电力系统总是处在暂态过程之中，如果系统参数在某组数值附近作微小的持续变化，则描述电力系统运行状态的运行参量持续在某一平均值附近做微小的变化，我们就认为其运行参量保持平均值不变，即系统处于稳定工作状态。

由此可见系统的稳定运行状态实际是一种相对稳定的工作状态。

3、为简化计算，在电力系统电磁暂态过程分析和机电暂态过程分析中都采用了那些基本假设？答：电磁暂态分析过程中假设系统频率不变，即认为系统机电暂态过程还没有开始；机电暂态过程中假设发电机内部的机电暂态过程已经结束。

4、简述电力系统的故障类型答：电力系统的故障主要包括短路故障和断线故障。

短路故障〔又称横向故障〕指相与相或相与地之间的不正常连接，短路故障又分为三相短路、两相短路、单相接地短路和两相短路接地，各种短路又有金属性短路和经过渡阻抗短路两种形式。

三相短路又称为对称短路，其他三种短路称为不对称短路；在继电保护中又把三相短路、两相短路称为相间短路，单相接地短路和两相短路接地称为接地短路。

断线故障〔又称纵向故障〕指三相中一相断开〔一相断线〕或两相断开〔两相断线〕的运行状态。

5、简述电力系统短路故障的危害答：短路的主要危害主要体现在以下方面：1〕短路电流大幅度增大引起的导体发热和电动力增大的危害；2〕短路时电压大幅度下降引起的危害；3〕不对称短路时出现的负序电流对旋转电机的影响和零序电流对通讯的干扰。

6、简述断线的特点与危害答：断线的特点是不会出现大的电流和低电压，但由于三相不对称，将在系统中产生负序和零序电流，所以断线的主要危害是负序电流对旋转电机的影响和零序电流对通讯的干扰。

第1章电路定律及分析方法习题答案清华大学电机系电工学教研室 唐庆玉编 2008.1.17（注：英文习题采用美国电路符号）1.1（直流功率）图1.1所示电路，求各电流源的端电压和功率，并判断出哪个电流源输出功率，哪个电流源吸收功率。

已知：I S1=1 A, I S2=2 A, R 1=5, R 2=10。

（答案：V 51-=S U ，V 252=S U ，W 51=S P ，W 502-=S P ）1.2 （电源模型）图1.2所示电路，一未知电源，测A 、B 之间的开路电压为24V ，当在A 、B 之间接入4k 电阻后，测得A 、B 之间的电压为9.6V 。

求该未知电源的等效电流源模型。

（答案：4mA ，6k ）1.3（支路电流法)Consider the circuit of Figure 1.3 where R 1=R 2=1Ω and R 3=2Ω. Find the three currents, I 1, I 2, I 3.(Answer ：A 25.3 A,75.0 A,25.4321=-==I I I )1.4 (电源模型的等效互换法)Use source transformations to find the voltage U across the 1-mA current source for the circuit shown in Figure 1.4. (Answer : U = 3 V)图1.1 习题1.1的图RI S2U S1+R 310V Figure 1.3-U Figure 1.4图1.2 习题1.2的图 A1.5 (结点电位法) 如图1.5所示电路，用结点电位法求电流I 1～I 4。

（答案：A2.21-=I ，A 2.02-=I ，A 2.03=I ，A 8.14-=I ）1.6 （叠加原理）用叠加原理计算图1.6中电阻R 2中的电流I 2。

已知 V 120=S U ，A 3=S I ，Ω=60 1R ， 402Ω=R ，Ω=303R ，Ω=20 4R 。

练习一：单项选择题1、额定变比为10。

5kV/242kV的变压器工作于+2。

5％抽头，其实际变比为（）.A 10.5kV/242kVB 10kV/220kV C10。

5kV/248。

05Kv（答案:C)2、额定变比为35kV/11kV的变压器工作于—2.5％抽头,其实际变比为（）.A 34.125kV/10。

725kVB 34。

125kV/11kV C35kV/11Kv(答案：B）3、三绕组变压器的结构，通常将高压绕组绕在铁心的（）。

A 外层B 内层C中层（答案：A）4、采用分裂导线可( )输电线电容。

A 增大B 减小C保持不变(答案:A)5、采用分裂导线可（)输电线等效半径。

A 增大B 减小C保持不变(答案：A）6、短路电流周期分量的标么值与( ）有关.A.转移电抗和短路时间B。

计算电抗和短路点距离C。

计算电抗和短路时间（答案：C）7、在系统发生短路时,异步电动机( ）向系统提供短路电流.A。

绝对不 B.一直 C.有时（答案：C)8、在运用计算曲线进行短路电流计算时,负荷。

A.用恒定阻抗表示B。

用变阻抗表示C。

不予考虑(答案：A)9、对于静止元件来说，其（）.A 正序电抗＝负序电抗B正序电抗＝零序电抗C负序电抗＝零序电抗（答案：A）10、架空输电线的正序电抗（）于其零序电抗.A 大于B 小于C等于（答案：B)11、有架空地线的输电线的零序电抗（)无架空地线的输电线的零序电抗.A 大于B 小于C等于（答案:B）12、平行架设的双回输电线的零序阻抗（）单回输电线的零序阻抗。

A 大于B 小于C等于（答案：A）13、对于变压器的各序漏抗，其值大小（)A 相等B 不等C不能确定（答案：A）14、两相短路时的比例系数m（n）为( )。

A.3B。

1 C。

3(答案:A）15、电压和电流对称分量在经过（）接线的变压器后相位不变。

A。

Y，d11 B。

Y，y0 C。

Y，d1（答案：B）16、电力系统发生短路后，系统中各点电压的不对称程度主要由（）序分量决定。

第一章电力系统的基本概念1－1已知网络各级额定电压如图所示，发电机额定电压为10. 5KV。

试在图上标注出各变压器的一、二次额定电压。

答案：T1：10.5/0.4/3.3KVT2：10.5/121/242KVT3：220/11KVT4：10/0.4KV详细答案：T1：10.5/0.4/3.3KV（与发电机直接相连/ 380V对应400V/二次侧高10%）T2：10.5/121/242KV（与发电机直接相连/二次侧高10%/二次侧高10%）T3：220/11KV（与线路相连/二次侧高10%）T4：10/0.4KV（与线路相连/380V对应400V）学生作业的问题：（1）T1、T4 400V侧不少学生使用了399V（380*1.05），部分学生使用了418V （380*1.1）。

（2）有少量同学T1 10.5KV侧写成10KV，T4 10KV侧写成9.5KV。

（3）T1的3kV侧有不少同学的答案为3.15kV。

这个答案不能说错，但是3kV母线下面一般还挂接馈线，因此3.3kV为宜。

1-2设如图所代表的三相对称交流电路，电源经由阻抗2020T Z j =+Ω向某负载供电，输送电流2015a I A =∠-︒。

负载的复功率为106D S j KVA =-（容性）。

求：(1)电源送出的有功功率及无功功率？其无功功率是感性的还是容性的？（2）电源的线电压ab U 相量。

Sa答案：（1）34+j18KV A ，即发出有功34KW ，感性无功18Kvar （2）01.142.9∠ KV 详细答案：（1）232424()ZT a T S I Z j KVA ==+ 3418()ZT D S S S j KVA =+=+即发出有功34KW ，感性无功18Kvar（2）*30*303 1.110642.8973()j ab oab j S U I e S U KV e--=⇒==∠由学生作业的问题：（1） 使用公式23ZT a T S I Z = 时，有的同学少了3（错把三相当单相），有的同学使用了2a I （其实将公式展开就是***233()33ZT a a a T a a a T a T S U I I Z I I I Z I Z ====）。

《电力系统分析》第一次作业答案《电力系统分析》第一次作业答案一、单项选择题。

本大题共22个小题，每小题2.0 分，共44.0分。

在每小题给出的选项中，只有一项是符合题目要求的。

1.发电机的额定电压与网络的额定电压为同一等级时，发电机的额定电压规定比网络的额定电压（）( A )A.高5％B.高10％C.低5％D.低10％2.变压器一次绕组的作用相当于用电设备，其额定电压与网络的额定电压相等。

但直接与发电机联接时，其额定电压与发电机的额定电压相比（）。

( D )A.高5％B.低5％C.低10％D.相等3.在（）情况下，不适宜用调节变压器变比的方式升高电压，这样做有可能会引起系统其它节点电压下降。

( C )A.有功充足B.有功不足C.无功不足D.无功充足4.在发电机容量允许的情况下二次调整可以实现（）。

A.二次调整B.一次调整C.无差调节D.有差调节5.频率的一次调整不能实现（）。

( B )A.二次调整B.一次调整C.无差调节D.有差调节6.采用逆调压方式的中枢点电压，在最大负荷时较线路的额定电压（）。

( D )A.高2%~5%B.相等C.高2.5%D.高5%7.系统单位调节功率K表示在计及发电机组和负荷的调节效应时，引起频率单位变化的负荷变化量。

K的数值越（），负荷增减引起的频率变化就越（），频率也就越（）。

（）( C )A.小小稳定B.大大稳定C.大小稳定D.大小不稳定8.把中枢点电压保持在较线路额定电压高2%-5%的数值，不必随负荷变化来调整中枢点电压，这种调压方式称为（）A.逆调压B.顺调压C.常调压D.以上都不对9.( B )A. AB. BC. CD. D10.( B )A. AB. BC. CD. D11.( B )A. AB. BC. CD. D12.( D )A. AB. BC. CD. D13.A. AB. BC. CD. D14. ( C )A. AB. BC. CD. D15. ( B )A. AB. BC. CD. D16. ( A )A. AB. BC. CD. D17. ( C )A. AB. BC. CD. D18.A. AB. BC. CD. D19.( C )A. AB. BC. CD. D20.( C )A. AB. BC. CD. D21.( B )A. AB. BC. CD. D22.( D )A. AB. BC. CD. D二、多项选择题。
