氧化锆氧量可燃性气体分析变送器

智能型氧化锆氧气含量分析仪器ＺＯＹ系列智能氧化锆氧量分析仪一、用途：ZOY系列氧化锆氧量分析仪可对锅炉、窑炉、加热炉等燃烧设备在燃烧过程所产生的烟气含量进行快速、正确的在线检测分析，以实现低氧燃烧控制，达到节能目的，减少环境污染。

ZOY系列氧化锆氧量分析仪有氧化锆头（一次仪表）和氧量变送气（二次仪表）两部分组成。

ZOY型氧化锆探头外壳采用耐高温、耐腐蚀的不锈钢材料制成。

不必外加气，参比气能自行对流。

并设有标准气接口，可在现场运行时用标准气体进行标定校验。

探头锆管能方便地拆卸更换。

ZOY型氧量变送器结构简单，安装尺寸规范，线路设计合理，工艺质量先进，仪表性能稳定可靠，调试方便。

ZOY系列氧化锆氧量分析仪由于其优越的性能、价格比数年来在国内大中型电厂得到广泛应用。

二、型号规格1、氧化锆探头的型号定义ZOY - □- □探头的长度规格分400、800、1200mm探头的加热形式4 表示加热形式，即低温式5表示不加热式，即高温式2、氧量变送器的型号定义ZOY - □- □I 表示盘装式II 表示盘装横式III 表示盘装方式IV 表示墙挂式4 表示加热式（中低温型）5 表示不加热式（高温型）三、规格尺寸1、氧量变送器尺寸盘装竖式（I）160*80*250 152*76 盘装横式（II）80*160*250或160 76*152 盘装方式（III）160*160*250或160 153*153 墙挂式（IV）325*250*110 310*128 2、氧化锆探头的外形尺寸：单位mm四、技术指标1、基本误差：<+3%F. S; 仪表精度1级2、量程: 0~25%O23、本底修正: -20ｍＶ~+20ｍＶ4、被测烟气温度: ZOY-4型低于800℃(低温型);ZOY-5型800℃~1200℃(高温型)5、输出信号:0~10ｍＡＤＣ4-20ｍＡＤＣ任意设置6、负载能力: 0~1.2KΩ(0~10mA时)或0~600Ω(4~20mA时)7、环境能力: 0~50℃,相对湿度<90%8、电源: 220V+10%,50Hz.9、功耗: 变送器约8W,加热炉平均为50W.10、响应时间:90%约3秒.11、氧化锆探头加热炉升温时间:约20分钟.五、仪表接线(1) 氧化锆探头的端子接线图(2)变送器接线变送器热电势(2、3)接到传感器热电偶变送器1、4脚接Cu50热电阻作冷电补偿变送器氧电势(5、6)接传感器氧电势变送器加热炉(10、11)接到传感器加热炉（高温型氧探头加热炉不要接）操作说明:按←键并保持2秒钟,等显示出参数代号后再放开,再按←键,仪表将显示该参数,通过、▼、▲、〈、等键可修改参数值(按键某一位小数点闪亮,即可用▼、▲键修改此位).六、参数功能Loc: 若要设置以下参数,先把Loc设置为808,设置结束后,可把Loc设置为其他值,防止误操作改变设置值dA: 等于零电流输出为0~10mA,不等于零电流输出为4~20mAdIL: 0- +20.00,线性输入零点显示值dIH: 0- +20.00,线性输入满度显示值,对应dIL~dIH.7.8脚输出电流4~20mA氧化锆氧分析仪℃温度%氧含量加热自校故障←<∨∧注: 1键为设置键. 2为光标移位键; 3键为数字减键; 4键在设置状态下为数字加键,在工作状态下为温度与氧量的切换键. 5*字为工作间.特别注意1、本仪表的4~20mA输出为模拟信号输出,在与计算机连接时,必须先检查一下计算机输入的方式是模拟信号输入还是二线制输入,如为模拟信号输入,即可以将仪表的输出与计算机的输入直接相接;如计算机为二线制输入,则仪表的输出与计算机的输入之间必须加装隔离器隔离,仪表才能正常使用,(计算机都有二线制输入,即既为信号线又为电源线.)如果误将模拟信号输入错当二线制输入接入,仪表的输出必将损坏,这一点务必注意.2、锅炉停止运行的同时,务必请将氧量分析仪的电源也同时断开,以确保氧化锆探头正常的工作寿命.3、硫化床炉在用水清洗烟道粉尘时,请不要将水洒到氧化锆探头上,氧化锆锆管遇水将要爆裂.七、关于氧化锆本底电势的检测及设定修正值的二种方法如下:1、不用标气的校验方法为: 将氧化锆检测器置于大气中,与仪表的连线都接好,给仪表通电(氧化锆检测器同时也加热工作),待仪表显示稳定的氧量值后(氧化锆检测器大约需要通电1-2小时左右后,氧量值读数才能稳定),然后将仪表显示的氧量值与大气作比较(大气的含氧量标准值应为20%-20.6%左右),仪表显示的实际氧量值高于大气标准值,高出部分的数值就叫本底电势值;这个值必须在仪表上进行修正,修正办法是:仪表在工作状态下连续按设置键,显示“SC”(本底修正符号),将本底电势值输入仪表,然后按工作键,仪表应显示大气氧量为20%-20.6%,如不显示20%-20.6%,则需反复修改“SC”直到显示20%-20.6%为止.2、标气校验: 先按上面的方法将示值修正到20%-20.6%,然后将标气接到探头的标气入口处,打开标气(流量控制在100毫升以内),示值应符合精度要求,我厂生产的氧化锆氧量分析仪为智能型线性仪表,其电势变化值与示值为表格式一一对应,出厂前都已用标气严格标定,按装时用户无须再进行从新标定,如需标定,为了确保标气的精度,请从我厂购买全套氧化锆标准的标气校验装置.3、温控值的设定: 仪表在工作状态下连续按设置键,显示“cc”温控设定符号,温控值可以任意设定,为了延长探头的使用寿命,温控值千万不能大于75０℃,出厂时都设定在700℃,即探头加热到700℃后即显示氧量值,温控值请不要随意改变, △键在设置状态时为+键;在工作状态时为当前温度值与当前氧量值的切换键.八、氧化锆探头氧量分析仪全套装置连接校验方法：1、接线：氧化锆探头及仪表安装好后，要根据探头接线盒里及仪表接线柱所示的接线符号逐一将８０Ｖ加热线，热电偶线，锆管线接好（仪表的４-２０ｍＡ模拟信号输出线，在调试时为防损坏输出元件，请暂时不要与计算机连接，调试时可串个万用表的电流档用一下，待调试完已后再与计算机连上），热电偶线，锆管线有正负号，千万不能接错；２、氧化锆氧量分析仪全套装置实际工作可为三个部分组成：第一部分为温控部分，由探头的加热炉，仪表的温控电路组成，８０Ｖ的电炉线，热电偶线接好后，如果这一部分工作正常且接线正确，显示器显示温度值应该不断升高，到控温点后即显示氧量值；如没有温度显示，用万用表量一下仪表后部接线端子一脚与四脚的补偿电阻ｃｕ５０有没有装，如没有或开路要把它装上；再脱开８０Ｖ加热线，用万用表的档检查一下电路丝的电阻值应为６２左右，然后量一下８０Ｖ电压，空载时应高于８０Ｖ值；再量一下热电偶丝应为２左右，如一切正常，则重点检查热电偶正负线可能接反了，调正好了温度值即可正常升高。

氧化锆氧量分析仪原理
氧化锆氧量分析仪是一种常用的分析测试仪器，用于测量气体中的氧含量。

其工作原理基于电化学测量技术，包括以下几个主要步骤：
1. 气体进样：气体样品通过进样口进入氧化锆氧量分析仪内部。

进样口通常与样品气体来源相连，例如气瓶、气流管道等。

2. 传感器结构：氧化锆氧量分析仪内部包含一个氧离子传感器，该传感器由两个电极组成，分别是一个氧化锆电极和一个参比电极。

氧化锆电极表面镀有一层氧化锆陶瓷，可以与气体中的氧发生电化学反应。

3. 氧离子传输：当氧气进入氧化锆氧量分析仪内部后，氧气分子会在氧化锆电极表面与陶瓷层上的氧离子发生反应，并形成电荷。

这些氧离子会从氧化锆电极经过固体电解质传输到参比电极。

4. 电化学测量：在氧离子传输过程中，通过对电流进行测量，可以确定氧气的浓度。

当氧气浓度较高时，氧化锆电极表面的氧离子转移速率会增加，电流也会相应增大；而当氧气浓度较低时，电流减小。

通过测量电流的变化，可以精确测量氧气的含量。

5. 数据处理：氧化锆氧量分析仪通常配备有数据处理模块，可以将测得的电流信号转换为氧气含量的数值，并显示在仪器的屏幕上。

同时，一些氧化锆氧量分析仪还可以实现数据记录、
导出和远程监控等功能。

总之，氧化锆氧量分析仪通过氧离子传感器的电化学反应，测量气体中氧气的含量，并将结果显示出来。

该仪器在环境保护、工业生产等领域中广泛应用，有助于监测和控制气体中的氧气含量。

氧化锆氧量分析氧化锆氧量分析仪仪用户手册用户手册 Version 10.07.29在使用本产品在使用本产品之前之前之前，，请务必先仔细阅读本用户手册请务必先仔细阅读本用户手册。

请务必妥善保管好本书请务必妥善保管好本书，，以便日后能随时查阅以便日后能随时查阅。

请在充分理确内容的基础上请在充分理确内容的基础上，，正确使用正确使用。

目 录1系统概述 (1)1.1测量原理 (1)1.2氧量分析系统的结构 (2)2 系统说明 (3)2.1 氧量探头 (3)2.2电子变送器 (4)2.3 专用电缆 (5)2.4 标定装置 (5)3 系统安装 (7)3.1 氧量探头的安装位置选择 (7)3.2 氧气探头的安装 (7)3.3 电子变送器的安装 (9)4 电子变送器的说明 (11)4.1 概述 (11)4.2 设备运行 (11)4.3 DIP 开关设置 (17)5 技术指标 (18)5.1 智能电子变送器特性 (18)5.2 探头特性 (18)6 维修 (19)6.1 保险丝的更换 (19)6.2 过滤器的清洗和更换 (19)6.3探头内芯的拆装 (20)6.4 锆电池的更换......................................................................................................................20 附录一附录一：：系列氧量分析选型表...................................................................................22 附录二附录二：：防磨保护套管选型表.. (23)附录三附录三：：法兰孔位尺寸选型表.....................................................................................................24 附录四附录四：：主要配件清单.. (25)24个月个月的的质量保证质量保证期期深圳市朗弘科技有限公司深圳市朗弘科技有限公司（（LONHOT LONHOT））保证由它制造和销售的设备保证由它制造和销售的设备，，在设备正式投运后两年质保期内两年质保期内，，不会出现因工艺或材料造成的故障不会出现因工艺或材料造成的故障。

氧化错氧量分析仪的工作原理氧化锆氧量分析仪的工作原理自然界的氧化锆（ZrO2）矿物原料，主要有斜锆石和锆英石。

锆英石系火成岩深层矿物，颜色有淡黄、棕黄、黄绿等，比重 4.6-4.7，硬度7.5，具有强烈的金属光泽。

纯的氧化锆是一种高级耐火原料，其熔融温度约为2900 C。

纯净的氧化锆是白色固体，含有杂质时会显现灰色或淡黄色，添加显色剂还可显示各种其它颜色。

纯氧化锆的分子量为123.22，理论密度是5.89g/cm3，熔点为2715 C。

氧化锆有三种晶体形态：单斜、四方、立方晶相。

常温下氧化锆只以单斜相出现，加热到1100 C左右转变为四方相，加热到更高温度会转化为立方相。

由于在单斜相向四方相转变的时候会产生较大的体积变化，冷却的时候又会向相反的方向发生较大的体积变化，容易造成产品的开裂，限制了纯氧化锆在高温领域的应用。

但是添加稳定剂以后，四方相可以在常温下稳定，因此在加热以后不会发生体积的突变，大大拓展了氧化锆的应用范围。

由于氧化锆材料具有高硬度，高强度，高韧性, 极高的耐磨性及耐化学腐蚀性等等优良的物化性能，氧化锆已经在陶瓷、耐火材料、机械、电子、光学、航空航天、生物、化学等等各种领域获得广泛的应用。

1989年能斯特（Nernst ）发现稳定氧化锆在高温下呈现的离子导电现象。

从此氧化锆成为研究和开发应用最普遍的一种固体电解质，它已在高温技术，特别是高温测试技术上得到广泛应用。

由于氧探头与现有测氧仪表（如磁氧分析器、电化学式氧量计、气象色谱仪等）相比，具有结构简单，响应时间短（0.1s〜0.2s），测量范围宽（从ppm到百分含量），使用温度高（600 C〜1200 °C ），运行可靠，安装方便，维护量小等优点，因此在冶金、化工、电力、陶瓷、汽车、环保等工业部门得到广泛的应用。

来自海洋兴业仪氧化锆氧探头的测氧原理氧化锆的导电机理：电解质溶液靠离子导电，具有离子导电性质的固体物质称为固体电解质。

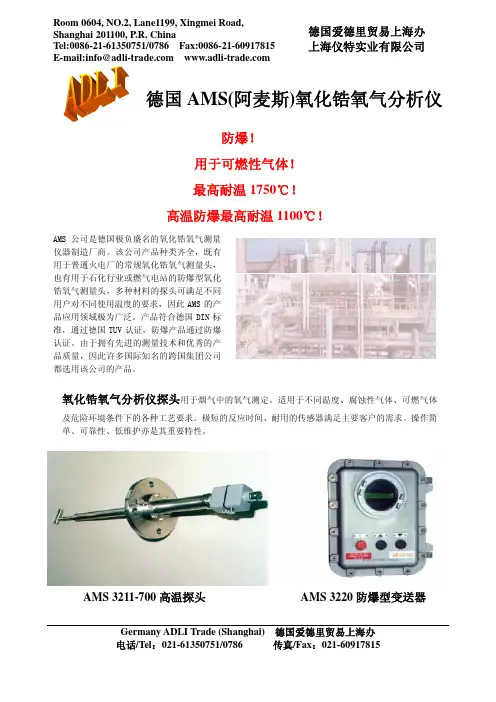

Germany ADLI Trade (Shanghai) 德国爱德里贸易上海办德国AMS(阿麦斯)氧化锆氧气分析仪防爆！ 用于可燃性气体！ 最高耐温1750℃！高温防爆最高耐温1100℃！氧化锆氧气分析仪探头用于烟气中的氧气测定。

适用于不同温度、腐蚀性气体、可燃气体及危险环境条件下的各种工艺要求。

极短的反应时间、耐用的传感器满足主要客户的需求。

操作简单、可靠性、低维护亦是其重要特性。

AMS 公司是德国极负盛名的氧化锆氧气测量仪器制造厂商。

该公司产品种类齐全，既有用于普通火电厂的常规氧化锆氧气测量头，也有用于石化行业或燃气电站的防爆型氧化锆氧气测量头，多种材料的探头可满足不同用户对不同使用温度的要求，因此AMS 的产品应用领域极为广泛。

产品符合德国DIN 标准，通过德国TUV 认证，防爆产品通过防爆认证。

由于拥有先进的测量技术和优秀的产品质量，因此许多国际知名的跨国集团公司都选用该公司的产品。

AMS 3211-700高温探头AMS 3220防爆型变送器产品应用及优点：z TUV认证z氧气测量范围25V ol-%—1ppmz可应用于可燃气体，腐蚀性气体等严酷环境，皆配有烟尘颗粒过滤器z EEx d II B + H2 防爆探头，满足Zone1, Zone2 z最高耐温1750℃z探头长度150—3000 mmz电子变送器具有错误自诊断功能z电子变送器持续检测计算校正数据的合理性z电流分离，防止信号干扰z电子变送器可选配气动单位气动单位：具有自动校准功能包括压力控制器、过滤器、开关阀、流量计同时可选：将电子变送器集成于气动单位内标准探头3211-500高温探头3211-600防爆探头-EEx 气动单位与变送器一体化Germany ADLI Trade (Shanghai) 德国爱德里贸易上海办探头型号3211-500 3211-600结构特点标准在线测量，传感器装于探头顶端气体最高温度防护长度150~3000mm ~1000mm连接法兰DN65 PN6DN65 PN16或更大时间常数T90安装位置参比气体供应泵吸环境空气校验气体空气或检测气体样气流量超过粉尘含量预热时间Germany ADLI Trade (Shanghai) 德国爱德里贸易上海办电话/Tel：************/0786传真/Fax：************Germany ADLI Trade (Shanghai) 德国爱德里贸易上海办 Room 0604, NO.2, Lane1199, Xingmei Road, Shanghai 201100, P.R. China Tel:0086-21-61350751/0786 Fax:0086-021-******** E-mail:**********************德国爱德里贸易上海办上海仪特实业有限公司AMS ——电子控制器技术参数量程标准：0.1~25 vol-% O 2可选：1ppm~100vol-% O 2显示分辨率 0.1vol-%, 当测量值≥10.0vol-%0.01vol-%,当测量值在1.00~9.99vol-%间 显示ppm ，当测量值<1vol-% 测量精度 ±0.1vol-% O 2 重复性 ±0.5vol-%，在10~25%范围内±0.05vol-%，在0.2~10%范围内 漂移/月 1% 显示 2*20数字 监测 传感器电压，热阻抗，极限信号输出两组模拟信号0/4-20mA, 电隔离最大负荷600Ω，0.1~25vol-%自由编程 可选：电压输出0-1/2.5V 电隔离 信号输出，加热功率 报警两组电压继电器触点 最大 60V 1A量程内自由设定极限值状态输出 一组电压继电器触点，最大1A/60V 数字接口 标准：RS232认证 TUV ，2007/76/EC电安全 符合CE1996的电子设备安全标准和规则 外壳/防护不锈钢壁挂式 IP65；19”插入式；桌面式 EEx-II C 防爆式或EEx-dII B 防爆式外壳环境温度 -20~60℃供电电压 230/115/24V AC 48-62Hz尺寸/重量 200*245*170mm, 约3.5KgAMS3220普通型AMS3220防爆型。

氧化锆氧量分析仪讲义摘要：氧化锆作为一种耐火原料，以其熔融温度高达2900℃的独特的热稳定性，被广泛应用在工业测量设备——氧量分析仪的制造上。

氧化锆氧量分析仪又被称为氧化锆氧量计，通常用来测量燃烧过程中烟气的含氧浓度以及非燃烧气体氧浓度测量。

该分析仪氧传感器的关键部件由氧化锆制成，内外两侧涂上多孔性铂电极制成氧浓度差电池，传感器内温度恒定的电化学电池产生一个毫伏电势，直接反应出烟气中含氧浓度值。

本文主要讲述氧化锆氧量分析仪的原理、应用及故障处理。

关键词：氧化锆氧量分析仪原理、应用、故障处理。

一、概述：1、参比概念：reference 为仪器仪表性能试验或保证测量结果能有效比对而规定的一组带有允差的影响量的值或范围。

2、原理：氧化锆电解质的两面各烧结一个铂电极，当氧化锆两侧的氧分压不同时，氧分压高的一侧的氧以离子形式向氧分压低的一侧迁移，结果使氧分压高的一侧铂电极失去电子显正电，而氧分压低的一侧铂电极得到电子显负电，因而在两铂电极之间产生氧浓差电势。

此电势在温度一定时只与两侧气体中氧气含量的差（氧浓差）有关。

若一侧氧气含量已知（如空气中氧气含量为常数），则另一侧氧气含量（如烟气中氧气含量）就可用氧浓差电势表示，测出氧浓差电势，便可知道烟气中氧气含量。

设 P0>P1,在高温下（650~850℃）氧就会从分压大的P0侧向分压小的P1侧扩散，这种扩散，不是氧分子透过氧化锆从P0侧到P1侧，而是氧分子离解成氧离子后通过氧化锆的过程。

在750℃左右的高温中，在铂电极的催化作用下，在电池的P0侧发生还原反应，一个氧分子从铂电极取得4个电子，变成两个氧离子进入电解质，即O2(P0)+4e 2O^2-;P0侧的铂电极由于大量给出电子而带正电，成为氧浓差电池的正极或阳极。

反之，在电池P1侧发生的是氧化反应，氧离子在铂电极上释放电子并结合成氧分子析出。

氧化锆（ZrO2）是一种陶瓷，一种具有离子导电性质的固体。

在常温下为单斜晶体，当温度升高到1150℃时，晶型转变为立方晶体，同时约有7%的体积收缩；当温度降低时，又变为单斜晶体。

®YYF94-Q氧化锆氧量变送器产品说明书上海晓舟电子仪表工贸有限公司版权所有©YYF94——Q氧化锆氧量变送器1.工作原理氧量变送器的作用是根据“能斯脱”公式，把氧量探头的氧电势和热电偶温度信号转换成与被测氧量成线性关系的电流输出。

本氧量变送器分为墙挂式和盘装式两种，这二种氧量变送器的电气部分完全一样，仅机械结构和安装方法不同。

氧量变送器按是否需要分为加热式和直插式二种，由于本氧量变送器的温度信号始终参与氧量运算，只要探头在其正常的工作温度范围内，探头温度的小范围变化不会影响氧量的测量，所以直插式变送器仅少—用于加热的固态继电器，探头少一加热炉。

按图1变送器硬件布置图由主机板、显示操作器和电源三部分组成，显示操作提供了一个强有力的人机接口，有关的信号都在上面显示，有关的可调参数都能在上面显示和修改。

本氧量变送器的主机是以单片机为基础的智能仪表，所有的运算、处理和控制都由软件完成。

氧电势、温度信号的输入转换和电流输出的转换采用模块化元件，这些元件具有可靠性强，精度高的特点，由于本仪表使用的元件集成度较高，使得整机结构简单，可靠性提高，使用、维护和维修方便。

氧电势和温度信号经各自的处理模块转换成0~5V信号，并由多路开关和A/D转换成数字量，单片机根据“能斯脱”公式计算出氧量。

计算出来的氧量值通过D/A转换成0~5V信号，并由隔离电流输出模块转换成4~20mA或0~10mA电流输出，电流输出最多2路。

变送器设有PI温度调节功能，并通过固态继电器控制加热炉。

变送器还设有组态开关，能使表计工作在不同的方式下。

2.仪表功能本氧量变送器除对氧电势和温度信号按“能斯脱”公式运算外，还具有以下其他功能：2.1 本底电势调整置于自然空气或旋开标准气接口，探头温度为650～750℃时，在显示操作器上读到的氧电势数值即为探头的本底电势。

先把变送器切到调整方式，在显示操作器上用“SEL”键调出本底电势（编号为04），通过“增”、“减”键来设置测得的探头本底电势值，并用“ENT”键来确认。

氧化锆氧分析仪器，又称氧化锆分析仪、氧化锆氧量计、氧化锆氧量表，主要用于测量燃烧过程中烟气的含氧浓度，同样也适用于非可燃性气体氧浓度测量。

氧化锆氧分析仪器型号，安徽康斐尔电气有限公司告诉您！氧化锆氧分分析仪的主要特点：1、工况在线校准：准确可靠，单标气在线校准方便，工况点可直接标定，测量精准。

2、热惰性保护：安装方便，可热安装，对停启炉适应性强。

3、元件可拆：元件更换方便，便于维修，降低使用成本（防爆的氧化锆分析仪检测器部分为一体化设计，不可随意拆卸）。

4、多功能显示：氧含量(%)；氧电势；温度，本底电势参数数显直观方便安徽康斐尔电气有限公司5、双量程：同时具有0-10% 和0-20.6%双量程，测量范围广，量程可在出厂时进行调整。

6、双输出：同时具有开关量节点输出和4-20mA两档输出。

7、负载大：750欧/4-20mA,便于远程安装。

8、本底电势可调，调节范围宽，可随时检查元件老化等参数。

安徽康斐尔电气有限公司位于长江之滨的的文明城市天长市，是集科技攻关、新品研发、制造营销、出口为一体的生产型企业。

主要产品：电力电缆、控制电缆、计算机电缆、核电站用1E级和非1E 级电力电缆。

仪器仪表系列：压力变送器、压力表系列、双金温度计、无纸记录仪、工业热电偶、仪表保护箱、温度传感器等。

公司拥有雄厚的技术力量、精良的制造工艺和科学的管理手段。

公司严格执行产品标准及行业标准，按照国内各工矿企业的使用环境条件和工艺要求，制定严格的工艺流程，使产品工艺精良。

公司自主研制、开发、生产的产品主要有六大系列，400多个品种。

被广泛应安徽康斐尔电气有限公司用于航天、军工、电力、水处理等行业，产品销往国内29个省市自治区，在许多重点工程中使用，获得用户高度评价。

安徽康斐尔电气有限公司。

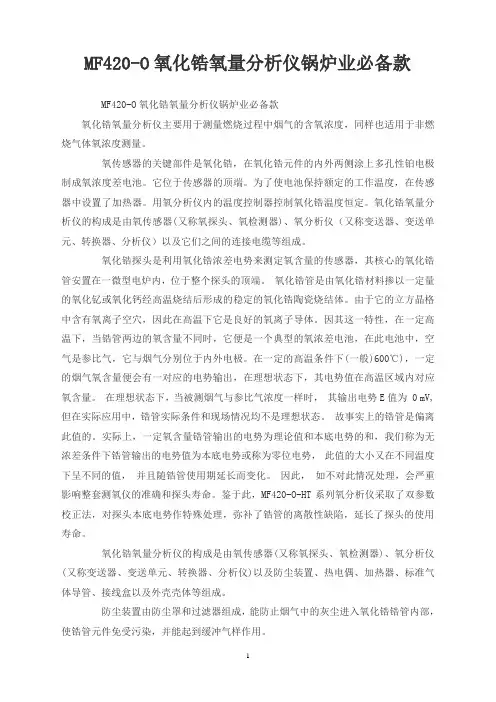

MF420-O氧化锆氧量分析仪锅炉业必备款MF420-O氧化锆氧量分析仪锅炉业必备款氧化锆氧量分析仪主要用于测量燃烧过程中烟气的含氧浓度，同样也适用于非燃烧气体氧浓度测量。

氧传感器的关键部件是氧化锆，在氧化锆元件的内外两侧涂上多孔性铂电极制成氧浓度差电池。

它位于传感器的顶端。

为了使电池保持额定的工作温度，在传感器中设置了加热器。

用氧分析仪内的温度控制器控制氧化锆温度恒定。

氧化锆氧量分析仪的构成是由氧传感器(又称氧探头、氧检测器)、氧分析仪（又称变送器、变送单元、转换器、分析仪）以及它们之间的连接电缆等组成。

氧化锆探头是利用氧化锆浓差电势来测定氧含量的传感器，其核心的氧化锆管安置在一微型电炉内，位于整个探头的顶端。

氧化锆管是由氧化锆材料掺以一定量的氧化钇或氧化钙经高温烧结后形成的稳定的氧化锆陶瓷烧结体。

由于它的立方晶格中含有氧离子空穴，因此在高温下它是良好的氧离子导体。

因其这一特性，在一定高温下，当锆管两边的氧含量不同时，它便是一个典型的氧浓差电池，在此电池中，空气是参比气，它与烟气分别位于内外电极。

在一定的高温条件下(一般)600℃)，一定的烟气氧含量便会有一对应的电势输出，在理想状态下，其电势值在高温区域内对应氧含量。

在理想状态下，当被测烟气与参比气浓度一样时，其输出电势E值为 0 mV, 但在实际应用中，锆管实际条件和现场情况均不是理想状态。

故事实上的锆管是偏离此值的。

实际上，一定氧含量锆管输出的电势为理论值和本底电势的和，我们称为无浓差条件下锆管输出的电势值为本底电势或称为零位电势，此值的大小又在不同温度下呈不同的值，并且随锆管使用期延长而变化。

因此，如不对此情况处理，会严重影响整套测氧仪的准确和探头寿命。

鉴于此，MF420-O-HT系列氧分析仪采取了双参数校正法，对探头本底电势作特殊处理，弥补了锆管的离散性缺陷，延长了探头的使用寿命。

氧化锆氧量分析仪的构成是由氧传感器(又称氧探头、氧检测器)、氧分析仪(又称变送器、变送单元、转换器、分析仪)以及防尘装置、热电偶、加热器、标准气体导管、接线盒以及外壳壳体等组成。

目录1 概述 (1)2 仪器测量原理 (2)3 仪器主要技术参数 (3)4 仪器简介 (4)4.1 仪器组成 (4)4.2 各部分简介 (4)4.2.1 探头简介 (4)4.2.2 变送器简介 (5)4.2.2.1 基本结构 (5)4.2.2.2 基本操作 (6)4.2.2.3 基本设置 (7)5 仪器检验 (7)6 仪器安装 (9)6.1 安装前的准备 (9)6.1.1 探头安装位置的选择 (9)6.1.2 炉体法兰的焊接 (10)6.1.3 现场布线 (11)6.2 安装 (12)6.2.1 变送器的安装 (12)6.2.2 探头的安装 (12)6.3 现场连线 (13)7 仪器校准 (13)7.1 校准前的准备 (13)7.2 校准方法 (14)8 仪器日常维护与常见故障排除 (15)8.1 仪器日常维护 (15)8.2 常见故障的分析与排除 (16)1 概述氧化锆氧分析仪主要用于测定锅炉烟气中的氧分压即氧气的体积百分数含量（简称氧含量或氧量），对于保障锅炉运行安全、提高燃料燃烧效率及减少环境污染将起到重要作用。

其应用场所主要有：●火电厂锅炉；●炼油厂加热炉和输油管道加热炉；●冶炼厂加热炉和均热炉；●化工、轻纺、食品加工、制药、水泥和采暖等企业的工业锅炉。

燃料燃烧效率与空气过剩系数密切相关。

在燃烧过程中，当空气过剩系数太小即氧量不足时，由于燃料未充分燃烧而导致热效率降低，且排出的未完全燃烧气体也将对导致环境污染；而当空气过剩系数太大即氧量过多时，虽然能使燃料充分燃烧，但过剩空气带走的热量多，也导致热效率降低，同时过量氧气使烟气中硫化物和氮氧化物含量增大，同样导致环境污染。

因此，通过安装氧化锆氧分析仪，在线实时监测烟气中的氧含量，调节空气和燃料的最佳配比，实现优化燃烧，在节能减排与安全环保等方面具有重要意义。

中国原子能科学研究院始建于1950年，是中国核科学技术的发祥地，是以核科学为主、多学科并存的综合性大型科研基地，是我国“两弹一艇”事业的摇篮。

氧化锆氧量分析仪氧化锆氧量分析仪(Zirconia Oxygen Analyzer ，又称氧化锆氧分析仪、氧化锆分析仪、氧化锆氧量计、氧化锆氧量表)，主要用于测量燃烧过程中烟气的含氧浓度，同样也适用于非燃烧气体氧浓度测量。

在传感器内温度恒定的电化学电池（氧浓差电池，也简称锆头）产生一个毫伏电势，这个电势直接反应出烟气中含氧浓度值。

氧化锆氧量分析仪广泛应用于多种行业的燃烧监视与控制过程，并且帮助各行业领域取得了相当可观的节能效果。

应用领域包括能耗行业，如钢铁业、电子电力业、石油化工业、制陶业、造纸业、食品业、纺织品业，还包括各种燃烧设备，如焚烧炉、中小型锅炉等。

将此分析仪应用于燃烧监视与控制，将有助于充分燃烧，减少CO2、SOx及NOx的排放，从而为防止全球变暖及空气污染做出贡献。

为何要进行氧含量监测随着人们环保和节能意识的逐渐提高，众多大中型企业如钢铁冶金、石油化工、火力发电厂等，已将提高燃烧效率、降低能源消耗、降低污染物排放、保护环境等作为提高产品质量和增强产品竞争能力的重要途径。

钢铁行业的轧钢加热炉、电力行业的锅炉等燃烧装置和热工设备，是各行业的能源消耗大户。

因此，如何测量和提高燃烧装置的燃烧效率、确定最佳燃烧点，是十分令人关心的。

确定最佳燃烧效率点供给加热炉、锅炉等加热设备的燃料燃烧热并不是全部被利用了。

以轧钢加热炉或锅炉为例，有效热是为了使物料加热或熔化（以及工艺过程的进行）所必须传入的热量，炉子烟气带走的物理热是热损失中主要部分。

当鼓风量过大时（即空燃比α偏大），虽然能使燃料充分燃烧，但烟气中过剩空气量偏大，表现为烟气中O2含量高，过剩空气带走的热损失Q1值增大，导致热效率η偏低。

与此同时，过量的氧气会与燃料中的S、烟气中的N2反应生成SO2、NOX等有害物质。

而对于轧钢加热炉，烟气中氧含量过高还会导致钢坯氧化铁皮增厚，增加氧化烧损。

当鼓风量偏低时（即空燃比α减小），表现为烟气中O2含量低，CO含量高，虽说排烟热损失小，但燃料没有完全燃烧，热损失Q2增大，热效率η也将降低。

罗 斯 蒙 特 分 析 仪 器Oxymitter4000氧化锆氧量分析变送器操作手册（目录索引在最后一页）（IB-106-340）零件编号：系列编号：订单编号：注意：本说明书中所涉及到的仪器设备由以下厂商提供：罗斯蒙特分析仪器有限公司Rosemount Analytical, Inc.1201 North Main StreetOrrville, Ohio 44667USA1、罗斯蒙特郑重承诺由罗斯蒙特设计、生产、销售、装运的仪器设备，如出现技术上和生产上的质量问题，罗斯蒙特分析仪器有限公司将免费予以解决。

对于装运后出现的其它问题，罗斯蒙特分析仪器有限公司要求购买方首先提出书面通知，然后对需要更换的零部件，进行协商解决。

为保证分析仪器的质量，在履行上述条款时，如存在债务关系，则需要对上述条款进行协商后修订。

如前所述，罗斯蒙特分析仪器有限公司对危险区域Oxymitter4000氧化锆氧量分析变送器的质量承诺，无论是书面、还是口头或者暗示内容，均不包括任何其它型号的在线仪表。

对于合同中所签订质量承诺条款，罗斯蒙特分析仪器有限公司将严格遵守，如有违反，负责进行相应的赔偿。

在质保期内，对于环境因素造成的分析仪器质量衰减，属于正常范围，罗斯蒙特将不予以质量保证。

这些环境因素是指腐蚀性气体和沉积颗粒物损害了分析仪表而造成的零部件更换。

该分析仪表一旦由罗斯蒙特分析仪器有限公司供应，不管是否由罗斯蒙特生产，均遵守相同的承诺条款。

2、编制该说明书的目的编制该说明书的目的在于提供一份书面材料，以便用户对Oxymitter4000氧化锆氧量分析变送器的组件、功能、性能、安装、使用和维护有一个全面的了解。

本说明书全面介绍了Oxymitter4000氧化锆氧量分析变送器的相关信息，建议用户在安装和使用之前，透彻地了解绪论部分和安装部分的有关说明。

绪论部分介绍了分析仪表各组件的性能和功能原理，剩余部分介绍了安装信息和维修服务信息。

安徽康斐尔电气有限公司氧化锆氧量分析仪广泛应用于多种行业的燃烧监视与控制过程，并且帮助各行业领域取得了相当可观的节能效果。

应用领域包括能耗行业，如钢铁业、电子电力业、石油化工业、纺织品业，还包括各种燃烧设备，如焚烧炉、中小型锅炉等。

氧化锆氧量分析仪哪家好，安徽康斐尔电气有限公司告诉您！氧化锆氧分析仪具有结构和采样预处理系统较简单、灵敏度和分辨率高、测量范围宽、响应速度较快等优点。

氧化锆氧量分析仪主要特点：1、直插式：无需取样系统，响应快，有效的降低烟气中灰份堵塞，并且能承受更高的温度。

2、热扩散参比：无需专门的参比空气泵，使用维护简单。

3、双参数设计：克服国产氧化锆性能离散性，测量准确，延长使用寿命。

4、工况在线校准：准确可靠，单标气在线校准方便，工况点可直接标定，测量精准。

5、热惰性保护：安装方便，可热安装，对停启炉适应性强。

6、元件可拆：元件更换方便，便于维修，降低使用成本（防爆的氧化锆分析仪检测器部分为一体化设计，不可随意拆卸）。

7、全浮式设计：共模输入，抗电场干扰性强，无需专用地线，安装方便。

8、产品系列化适应性强：可适用于燃气、燃油、燃煤各种炉型。

测量温度从室温至1400度均可选择到合适的型号。

安徽康斐尔电气有限公司安徽康斐尔电气有限公司位于长江之滨的的文明城市天长市，是集科技攻关、新品研发、制造营销、出口为一体的生产型企业。

主要产品：电力电缆、控制电缆、计算机电缆、核电站用1E级和非1E 级电力电缆。

仪器仪表系列：压力变送器、压力表系列、双金温度计、无纸记录仪、工业热电偶、仪表保护箱、温度传感器等。

公司拥有雄厚的技术力量、精良的制造工艺和科学的管理手段。

公司严格执行产品标准及行业标准，按照国内各工矿企业的使用环境条件和工艺要求，制定严格的工艺流程，使产品工艺精良。

公司自主研制、开发、生产的产品主要有六大系列，400多个品种。

被广泛应用于航天、军工、电力、水处理等行业，产品销往国内29个省市自治区，在许多重点工程中使用，获得用户高度评价。

氧化锆氧量/可燃性气体分析变送器OCX 8800性能•1台仪器分析氧量和可燃性气体两个参数，变送器设计形式，便于安装；•电子变送单元可以直接安装在氧化锆锆头上，也可以分体安装；•防爆、全天候外壳设计，满足欧洲ATEX设计规范；•通用电源设计（90-250VAC，50-60Hz）；•完全可以在现场进行维修；•具备HART数字通讯功能，与AMS/PlantWeb现场总线结构兼容；•简化安装-不需要安装电气接线盒、锆头专用电缆和穿线管；-通用电源设计可以提供线电压自动选择；-适用于氧含量和可燃性气体的分析。

增强型氧含量/可燃性气体分析变送器适用于燃烧应用的烟气分析Emerson Process Management在原有OCX 4400氧含量/可燃性气体分析变送器的基础上，取其精华，改进了可燃性气体传感器的设计，提高了仪器测量单元的可靠性。

此外，仪器的电子单元也进行了升级。

因此，OCX 8800是目前市场上最新型、最可靠的氧含量/可燃性气体分析变送器。

OCX 8800与OCX 4400相比，设计理念是一致的，不同的是检测传感器的工作更加稳定，使用的电子变送单元和应用软件更加先进。

在Oxymitter分析仪中应用非常成熟的氧化锆检测技术仍然是OCX 8800氧含量测量的基础，其结合了新型专利的可燃性气体检测传感器，可以测量温度高达2600ºF（1427ºC）烟气的氧含量和可燃气体浓度。

典型应用：炼油厂过程加热器、石化反应炉、热水锅炉和蒸汽锅炉、惰性气体生产、燃气/燃油/燃煤锅炉等行业。

OCX 8800有2个隔离的4-20mA信号输出，分别代表氧含量和可燃性气体浓度，其完全可以依据工艺要求，定义测量范围。

OCX 8800外壳的防护等级为NEMA 4X，适用于危险区域安装，满足北美CSA/FM Class 1、Div. 1和欧洲ATEX II 2 GEExd的防爆要求。

OCX 8800具备HART数字通讯功能，与AMS/PlantWeb现场总线结构兼容，借助于375 HART手操器、或个人计算机（使用AMS设备管理软件），可以与OCX 8800进行通讯。

罗 斯 蒙 特 分 析 仪 器Oxymitter4000氧化锆氧量分析变送器操作手册（目录索引在最后一页）（IB-106-340）零件编号：系列编号：订单编号：注意：本说明书中所涉及到的仪器设备由以下厂商提供：罗斯蒙特分析仪器有限公司Rosemount Analytical, Inc.1201 North Main StreetOrrville, Ohio 44667USA1、罗斯蒙特郑重承诺由罗斯蒙特设计、生产、销售、装运的仪器设备，如出现技术上和生产上的质量问题，罗斯蒙特分析仪器有限公司将免费予以解决。

对于装运后出现的其它问题，罗斯蒙特分析仪器有限公司要求购买方首先提出书面通知，然后对需要更换的零部件，进行协商解决。

为保证分析仪器的质量，在履行上述条款时，如存在债务关系，则需要对上述条款进行协商后修订。

如前所述，罗斯蒙特分析仪器有限公司对危险区域Oxymitter4000氧化锆氧量分析变送器的质量承诺，无论是书面、还是口头或者暗示内容，均不包括任何其它型号的在线仪表。

对于合同中所签订质量承诺条款，罗斯蒙特分析仪器有限公司将严格遵守，如有违反，负责进行相应的赔偿。

在质保期内，对于环境因素造成的分析仪器质量衰减，属于正常范围，罗斯蒙特将不予以质量保证。

这些环境因素是指腐蚀性气体和沉积颗粒物损害了分析仪表而造成的零部件更换。

该分析仪表一旦由罗斯蒙特分析仪器有限公司供应，不管是否由罗斯蒙特生产，均遵守相同的承诺条款。

2、编制该说明书的目的编制该说明书的目的在于提供一份书面材料，以便用户对Oxymitter4000氧化锆氧量分析变送器的组件、功能、性能、安装、使用和维护有一个全面的了解。

本说明书全面介绍了Oxymitter4000氧化锆氧量分析变送器的相关信息，建议用户在安装和使用之前，透彻地了解绪论部分和安装部分的有关说明。

绪论部分介绍了分析仪表各组件的性能和功能原理，剩余部分介绍了安装信息和维修服务信息。

前言CE系列氧化锆氧分析仪适用于工业炉窑烟气中含氧量的连续监测，作为操作人员调节燃风配比的依据，或与自控系统连接，实现低氧合理燃烧，达到降低燃耗、稳定工艺、提高产品质量、减少环境污染等目的。

具有显著的经济效益和社会效益。

CE系列氧化锆氧分析仪检测器，采用了日本的离子镀膜技术，大幅度的提高了氧化锆探头的使用寿命，平均寿命为18个月，一般可达2-3年。

传感器采用最新工艺烧结制作，有效的克服了国内同类产品中离散性大，热震性差的问题。

氧化锆探头的整体可靠性及稳定性都居于国内领先地位。

该仪表转换器采用了16位的ATMEL系列单片微处理器，具有很强的运算能力，锆头控温达到±2℃，系统的测量精度≤±2%。

小信号处理及仪表电源采用多重隔离电路，有效的隔绝了工业环境中的各种干扰，仪表运行更加可靠，先进的3点标定方式，在保证测量精度的前提下，大大的减少用户的维护工作量，双节点的开关量输出更加方便的满足了用户的不同需求。

一、氧化锆测氧工作原理氧化锆材料是一种氧化锆固体电解质，是在纯氧化锆中掺以一定量的氧化钙或氧化钇经高温烧结后形成的稳定的氧化锆陶瓷烧结体。

由于在它的立方晶格中含有氧离子空穴，因此，在高温条件下它是良好的氧离子导体。

&浓差电池氧化锆探头检测框图利用它的这一特性，在一定的温度下，当传感器两侧的氧含量不同时，它便是一个典型的氧浓差电池。

如果在氧化锆管内外涂制纯铂电极，用电炉对氧化锆管加热，使其内外壁接触氧分压不同的气体，氧化锆管就成为一个氧浓差电池，在两个铂电极上将发生如下反应：在空气侧（参比侧）电极上：O2+4e→2O2-在低氧侧（被测侧）电极上：2O2-→O2+4e当这两种迁移达到平衡后，便在两电极间产生一个与氧浓差有关的电势信号E。

氧电势值E符合能斯特方程：；E=RT4FLnP AP X式中：R-气体常数T-锆管的绝对温度F-法拉第常数P X-被测气体氧浓度百分数P A-参比气氧浓度百分数，一般为％。

TFZO-5/ZrO2-5型氧化锆氧量分析仪使用说明书安徽天分仪表有限公司一、安装操作前准备1. 开箱及验货1.1开箱用户在初次安装前，请仔细地阅读本手册，并按照有关说明操作。

因用户安装不当造成的损坏，我公司将不付任何责任。

开箱前请检查外包装是否完好无损，按照装箱单核对仪器数量及附件是否齐全。

仪器在发货前已经过精确标定，安装前无需再标定。

如果需要标定，请按照仪器操作说明中的步骤进行。

➢如发现仪器在运输过程中已损坏，应立即通知承运人及供货商。

不可将损坏仪器退回发货人，否则承运人不予赔偿。

保存好包装箱及已损坏部件，以备承运人检查。

2.安全注意事项2.1 操作使用产品时请注意本手册的安全提示，以确保人员、产品和含本产品的系统的安全。

电压探头加热电压最大可达 AC220V，并受电子变送器温度控制，请不要直接将供电电源接入探头端子，这将严重毁坏加热炉。

温度在运行的过程中。

探头过滤器处表面温度将达到150℃－700℃。

千万不要直接接触灼热部位，以免被灼伤。

在移动探头前请确认电源已关闭，并且探头温度已降到35℃以下。

机械由于探头的内部和外部有陶瓷部件，在运输和安装的过程中，请小心轻放。

强烈的碰撞将会严重损坏探头内部结构。

2.2电源进行电气接线前，确保所有电缆线已绝缘，并严格按照操作说明要求正确连接好电源线和信号线，避免触电。

➢电源插头上的保护地线必须接地良好，确保操作人员安全。

仪器在第一次启动前，必须对保护地线进行检查，确保接线正确无误。

2.3面部安全保护在高压容器上作业时必须采取特别防护措施。

在高温容器和管道上作业时，切记戴防护面罩保护脸部和眼睛不受伤害。

在高温容器和管道附近作业时必须身穿防护服，戴防护手套，保证安全。

标 准ISO 3864, No. B.3.6 标 准IEC 417, No. 5017标示说明 小心触电 标示说明 接地点标 准 ISO 3864, No. B.3.1 标 准IEC 417, No. 5041标示说明 注意！ 标示说明 注意高温烟气氧含量是锅炉运行重要监控参数之一和反映燃烧设备 锅炉运行完善程度的重要依据，其值的大小与锅炉结构、燃料的种类和性质、锅炉负荷的大小、运行配风工况及 设备密封状况等因素有关。

目录1 概述 (1)2 仪器测量原理 (2)3 仪器主要技术参数 (3)4 仪器简介 (4)4.1 仪器组成 (4)4.2 各部分简介 (4)4.2.1 探头简介 (4)4.2.2 变送器简介 (5)4.2.2.1 基本结构 (5)4.2.2.2 基本操作 (6)4.2.2.3 基本设置 (7)5 仪器检验 (7)6 仪器安装 (9)6.1 安装前的准备 (9)6.1.1 探头安装位置的选择 (9)6.1.2 炉体法兰的焊接 (10)6.1.3 现场布线 (11)6.2 安装 (12)6.2.1 变送器的安装 (12)6.2.2 探头的安装 (12)6.3 现场连线 (13)7 仪器校准 (13)7.1 校准前的准备 (13)7.2 校准方法 (14)8 仪器日常维护与常见故障排除 (15)8.1 仪器日常维护 (15)8.2 常见故障的分析与排除 (16)1 概述氧化锆氧分析仪主要用于测定锅炉烟气中的氧分压即氧气的体积百分数含量（简称氧含量或氧量），对于保障锅炉运行安全、提高燃料燃烧效率及减少环境污染将起到重要作用。

其应用场所主要有：●火电厂锅炉；●炼油厂加热炉和输油管道加热炉；●冶炼厂加热炉和均热炉；●化工、轻纺、食品加工、制药、水泥和采暖等企业的工业锅炉。

燃料燃烧效率与空气过剩系数密切相关。

在燃烧过程中，当空气过剩系数太小即氧量不足时，由于燃料未充分燃烧而导致热效率降低，且排出的未完全燃烧气体也将对导致环境污染；而当空气过剩系数太大即氧量过多时，虽然能使燃料充分燃烧，但过剩空气带走的热量多，也导致热效率降低，同时过量氧气使烟气中硫化物和氮氧化物含量增大，同样导致环境污染。

因此，通过安装氧化锆氧分析仪，在线实时监测烟气中的氧含量，调节空气和燃料的最佳配比，实现优化燃烧，在节能减排与安全环保等方面具有重要意义。

中国原子能科学研究院始建于1950年，是中国核科学技术的发祥地，是以核科学为主、多学科并存的综合性大型科研基地，是我国“两弹一艇”事业的摇篮。

决定氧化锆分析仪质量优劣的几个因素如今，随着工业社会的发展，大量工业排放企业必须安装在线气体监测仪，而氧化锆分析仪属于在线分析仪。

时刻监测锅炉废气含氧量，控制含氧量，可以使炉内燃烧更好，减少排放，不仅有利于环境保护，也为企业减少了损失。

氧化锆分析仪发挥了巨大的作用。

市场上氧化锆分析仪的品牌很多，用户应该选择性价比高、质量好的。

那么决定氧化锆分析仪质量优劣的因素有哪些呢(1)稳定性：稳定性决定一个氧化锆分析仪及检测器质量的重要因素，一些较差的氧分析仪，为了节省材料，减少元器件，例如少稳压器等，稳定性差，仪器用过一段时间，升温升不上去，这就导致了无法测量。

(2)隔离型：氧化锆分析仪，在输出信号和现场，由于受到周围的信号干扰，影响变送器信号输出，所以氧量变送器加装隔离模块。

电子线路，应该采用三防漆，防止脱焊，影响设备的运行。

(3)检测器的寿命：在高温环境下，氧化锆锆池容易受到氧化，导致锆池的损坏，同时面对腐蚀性强的环境中，加热炉：用水性绝缘材料"灌胶封端"的解决办法，该方法对加热炉两端用高温水性绝缘密封膏封堵，对芯管孔用高温水性绝缘密封剂灌注密封，使加热炉丝与藕芯式陶瓷炉膛管成为一体，并达到与空气隔离的目的，减小了加热丝被氧化几率，采用该加热炉试制的检测器，因加热炉故障导致返修率下降30倍左右，并且检测器使用寿命得以提高。

(4)钢管的选择：我们应该采用无缝不锈钢钢管，壁厚耐压都要达标，不能漏气，焊接钢管的时候，要注意密封。

(5)选型要正确：面对不同环境，应该选择正确的氧化锆分析仪及检测器，根据温度、烟气的压力、烟气的成份，选择好正确的设备。

当然，氧化锆分析仪使用寿命，应该由厂家和用户共同维护，厂家也要做好设备的保护，这样使用寿命才能提高。

精品资料欢迎下载。
