湖南大学2006年电力系统分析试题(复试)

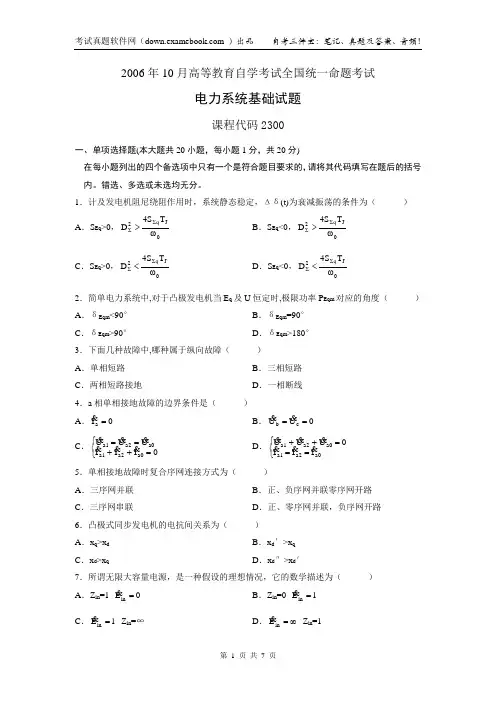

2006年10月高等教育自学考试全国统一命题考试电力系统基础试题课程代码2300一、单项选择题(本大题共20小题，每小题1分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．计及发电机阻尼绕阻作用时，系统静态稳定，Δδ(t)为衰减振荡的条件为（ ） A ．S Eq >0，0J Σq 2ΣωT 4S D >B ．S Eq <0，0J Σq 2ΣωT 4S D >C ．S Eq >0，0J Σq 2ΣωT 4S D <D ．S Eq <0，0J Σq 2ΣωT 4S D <2．简单电力系统中,对于凸极发电机当E q 及U 恒定时,极限功率P Eqm 对应的角度（ ） A ．δEqm <90° B ．δEqm =90° C ．δEqm >90°D ．δEqm >180°3．下面几种故障中,哪种属于纵向故障（ ） A ．单相短路 B ．三相短路 C ．两相短路接地D ．一相断线4．a 相单相接地故障的边界条件是（ ） A ．0I a =B ．0U U cb == C ．⎩⎨⎧=++==0I I I U U Ua0a2a1a0a2a1D ．⎩⎨⎧===++a0a2a1a0a2a1I I I 0U U U5．单相接地故障时复合序网连接方式为（ ） A ．三序网并联 B ．正、负序网并联零序网开路 C ．三序网串联D ．正、零序网并联，负序网开路6．凸极式同步发电机的电抗间关系为（ ） A ．x q >x dB ．x d ′>x qC ．x d >x qD ．x d ″>x d ′7．所谓无限大容量电源，是一种假设的理想情况，它的数学描述为（ ） A ．Z in =1 0E in = B ．Z in =0 1E in = C ．1E in= Z in =∞D ．∞=in EZ in =18．无限大容量电源供电系统三相短路暂态过程中，短路电流（ ） A ．只有非周期分量B ．只有2倍频分量C ．除周期和非周期分量外还有2倍频分量D ．有周期和非周期分量9．在任何负荷下都保持中枢点电压为一基本不变的数值，这种调压方式称为（ ） A ．顺调压 B ．逆调压 C ．常调压D ．不调压10．PU 节点是指（ ） A ．有功功率和电压幅值是给定的 B ．有功功率和电压幅值是未知的 C ．电压幅值和相角是未知的D ．电压幅值和相角是给定的11．牛顿—拉夫逊法潮流计算中，雅可比矩阵（ ） A ．与导纳矩阵阶数相同 B ．是满阵C ．结构与数值都是对称的D ．与导纳阵有相似结构但数值不对称12．闭式网计算潮流时，解网点应选择（ ） A ．任意节点 B ．无功功率分点 C ．有功功率分点D ．非功率分点13．有功功率流过电抗时（ ） A ．只会产生无功损耗 B ．不会产生功率损耗 C ．会产生有功和无功两种损耗D ．只会产生有功损耗14．电力系统分析中，公式 =Z )U S(2，U 为线电压，功率指（ ）A ．一相功率B ．两相功率C ．三相功率D ．一相功率的3倍15．在标么制中，电压的表达式为（ ） A ．U=I Z 3⨯⨯ B ．U=Z ×I C ．U=Z ×I 2D ．U=3×Z ×I 216．双绕组降压变压器作升压变压器使用后，其高压侧电压（ ） A ．降低 B ．升高 C ．不变D ．为零17．将升压变压器作降压变压器使用时会使低压侧的电压（ ） A ．升高 B ．降低 C ．不变D ．为零18．线路的排列方式对哪种参数没．有影响（ ） A ．电阻B ．电抗C．电纳D．电容19．在我国，110kV及以上电力系统中性点常采用（）A．不接地B．直接接地C．经消弧线圈接地D．经电阻接地20．电力网是由哪几种主要元件组成的（）A．发电机和电力线路B．发电机和变压器C．变压器和负荷D．变压器和电力线路二、填空题(本大题共10小题，每小题1分，共10分)请在每小题的空格中填上正确答案。

全国2006年1月高等教育自学考试电力系统分析试题课程代码：02310一、单项选择题（本大题共20小题，每小题1分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．下列参数中与电抗单位相同的是( )A．电导B．电阻C．电纳D．导纳2．同步发电机，三种电势q E、q E'、q E''之间的大小关系为( )A．q E>q E'>q E''B．q E<q E'<q E''C．q E'>q E>q E''D．q E''>q E>q E'3．无限大功率电源可以定义为：外电路发生短路引起的功率改变，对于电源来说是微不足道，因而电源的电压和频率不变，内阻抗为( )A．-1 B．0C．1 D．∞4．最小负荷时将中枢点的电压调低(100％U N)，最大负荷时将中枢点的电压调高(105％U N)，这种中枢点调压方式为( )A．顺调压B．恒调压C．逆调压D．常调压5．无阻尼绕组同步发电机突然发生三相短路瞬间，定子绕组中将出现基频自由分量电流，这种分量电流的衰减时间常数为( )A．Ta B．'d TC．Tq" D．Td"6．有功功率流过电抗时( )A．会产生有功损耗B．会产生无功损耗C．既不会产生有功损耗，也不会产生无功损耗浙02310# 电力系统分析试题第1页共6页浙02310# 电力系统分析试题 第2页共6页D ．不会产生无功损耗7．小干扰法适用于简单电力系统的( )A ．静态稳定分析B ．暂态稳定分析C ．大扰动分析D ．潮流分析8．变压器等值参数Ω⨯∆=32N2N K T 10S U P R 中，电压U N 和功率S N 的单位分别为( ) A ．KV KV AB ．KV MV AC ．V MV AD ．KV V A9．电力系统的综合用电负荷加上网络中的供电损耗称为( )A ．厂用电负荷B ．发电负荷C ．工业负荷D ．供电负荷10．电力网某条线路额定电压为U N =110KV ，则它表示的是( )A ．相电压B ．31相电压 C ．线电压 D ．3线电压11．500KV 系统的平均额定电压为( )A ．525KVB ．520KVC ．515KVD ．500KV12．500KV 高压电网线路中串联电容的主要目的是( )A ．提高静态稳定性B ．电压调整C ．频率调整D ．经济调度13．牛顿法潮流方程是由什么方程推导出的( )A ．回路电压方程B ．回路电流方程C ．支路电压方程D ．节点电压方程14．从系统某一点向该系统看进去的正序阻抗等于负序阻抗，在该点发生两相短路和三相短路的电流分别为)2(f I 、)3(f I ，则它们的大小关系为( )A ．)3(f )2(f I 23I =B ．)3(f )2(f I 32I = C ．)3(f )2(f I I = D ．)3(f )2(f I 3I =浙02310# 电力系统分析试题 第3页共6页15．我国电力系统的额定频率为( )A ．30HZB ．40HZC ．50HZD ．60HZ16．电力系统中发生概率最多的短路故障是( )A ．三相短路B ．两相短路C ．两相短路接地D ．单相接地短路17．目前，我国电力系统中大部分电厂为( )A ．水力发电厂B ．火力发电厂C ．核电厂D ．风力电厂18．在电力系统潮流计算中，PV 节点的待求量是( )A ．Q 、δB ．P 、QC ．V 、δD ．P 、V19．某元件导纳的有名值为Y=G+jB ，当基准值功率为S B ，电压为U B ，则电导的标么值为( )A ．B2B S U G B ．2B B U S GC ．2B BU 3S D ．B2B S U 3G 20．等面积定则中所涉及的减速面积表示( )A ．转子动能的增加量B ．转子动能的减少量C ．转子动能维持一个不变的量D ．定子动能的减少量二、填空题(本大题共l0小题，每小题1分。

电力系统分析复习题2. 综合负荷、供电负荷和发电负荷的区别及关系答：综合用电负荷加上电力网的功率损耗就是各发电厂应该供给的功率，称为电力系统的供电负荷。

供电负荷再加上发电厂厂用电消耗的功率就是各发电厂应该发出的功率，称为电力系统的发电负荷。

2.电压降落、电压损耗、电压偏移的定义有所不同答：网络元件电压降落是指元件首末端两点电压的相量差，即12()V V R jX I -=+；把两点间电压绝对值之差称为电压损耗，用V ∆表示，12V V V ∆=-；电压偏移是指网络中某点的实际电压同网络该处的额定电压之差，可以用KV 表示，也可以用额定电压的百分数表示。

若某点的实际电压为V ，该处的额定电压为N V ，则用百分数表示的电压偏移为电压偏移（%）100N NV V V -=⨯5.输电线路何时作为无功电源、何时作为无功负荷答：35KV 及以下的架空线路的充电功率甚小，一般说，这种线路都是消耗无功功率的；110KV 及以上的架空线路当传输功率较大时，电抗中消耗的无功功率将大于电纳中产生的无功功率，线路成为无功负载，当传输功率较小（小于自然功率）时，电纳中生产的无功功率，除了抵偿电抗中的损耗以外，还有多余，这时线路就成为无功电源。

（0180δ<：无功电源；0180δ>，无功负荷）1.两端供电网络功率分布的计算公式﹝掌握假设的条件和两个功率分量 式11-7﹞答：**121**22112112*****11112222,******22112112()()()()b b a b N a a LD cir b b a a a a a b N a a LD cir b b a a Z Z S Z S V V V S S S Z Z Z Z Z Z Z S Z Z S V V V S S S Z Z Z Z Z Z ⎧++-⎪=+=+⎪++++⎪⎨⎪++-=-=-⎪⎪++++⎩ ① 第一部分由负荷功率和网络参数确定，阻抗共轭值成反比的关系分配②第二部分与负荷无关，它可以在网络中负荷切除的情况下，由两个供电点的电压差和网络参数确定。

一、填空题1．降压变压器高压侧的主分接头电压为220kv ，若选择＋2×2.5%的分接头，则该分接头电压为 231KV 。

2．电力系统中性点有效接地方式指的是 中性点直接接地 。

3．输电线路的电气参数包括电抗、电导、电纳和 电阻 。

4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 额定电压 的数值差。

5．电力系统的潮流分布一般是用各节点的电压和 功率 表示。

6．调整发电机组输出的有功功率用来调整电力系统运行的 频率 。

7．复合故障一般是指某一时刻在电力系统 二个及以上地方 发生故障。

8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为 零 。

9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。

10．减小输出电元件的电抗将 提高（改善） 系统的静态稳定性。

二、单项选择题在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

11．同步发电机的转速和系统频率之间是否有严格的关系（ ② ）①否 ②是 ③不一定 ④根据发电机的形式定12．三绕组变压器的结构、通常将高压绕组放在（ ③ ）①内层 ②中间层 ③外层 ④独立设置13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ③ ）①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿14．三相导线的几何均距越大，则导线的电抗（ ① ）①越大 ②越小 ③不变 ④无法确定15．变压器的电导参数G T ，主要决定于哪一个实验数据（ ① ）①△P O ②△P K ③U K % ④I O %16.当功率的有名值为s ＝P ＋jQ 时（功率因数角为ϕ）取基准功率为S n ，则有功功率的标么值为（ ③ ） ①ϕcos S P n ⋅ ②ϕsin S P n ⋅ ③n S P ④nS cos P ϕ⋅17.环网中功率的自然分布是（ ④ ）①与电阻成正比分布 ②与电抗成正比分布③与阻抗成正比分布 ④与阻抗成反比分布18．电力系统中PQ 节点的数量（ ② ）①全都是 ②大量的 ③少量的 ④必有且一般只设一个19．潮流计算中，要求某些节点之间电压的相位差应满足的约束条件是（④ ）①|-j i δδ｜>|-j i δδ｜min ②|-j i δδ｜<|-j i δδ｜min③|-j i δδ｜>|-j i δδ｜max ④|-j i δδ｜<|-j i δδ｜max20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ② ）①负载率 ②网损率 ③供电率 ④厂用电率21．电力系统的频率主要决定于（ ① ）①有功功率的平衡 ②无功功率的平衡③电压质量 ④电流的大小22．关于顺调压电压调整方式的描述，错误的是（ ② ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合23．通过改变变压器变比，实质上（ ③ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量24．三相短路时，非周期分量极小值，只能是在某种情况（① ）①一相中出现 ②同时在两相中出现③三相均不出现 ④只有故障相出现其它相不出现25．同步机的各种电抗间关系为(③ )①'x "x x x d d q d >>> ②"x 'x x x d d d q >>>③ "x 'x x x d d q d >>> ④"x x 'x x d q d d >>>26.若ac 两相发生短路，则基准相选择为( ② )①a 相 ②b 相 ③c 相 ④a 相和c27．下网K 点发生两相短路接地，其复合序网为图所示( ③ )(其中，1,2，0分别为正序、负序、零序阻抗)28．越靠近电源点负序电压越( ① )①低 ②高 ③不变 ④无法确定29．作为判据0d dP E >δ主要应用于分析简单系统的（ ③ ） ①暂态稳定 ②故障计算 ③静态稳定 ④调压计算30．分析简单系统的暂态稳定性可以应用（ ② ）①等耗量微增率准则 ②等面积定则 ③小干扰法 ④对称分量法三、简答题31．电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。

电⼒系统分析试题（复试）湖南⼤学电⼒系统分析试题（复试）重要提⽰：考⽣必须将所有答案写在答题纸上，本试题上的任何标记均不作判题依据⼀、填空题（每空2分，共20分）1. 500KV 、200KV 、110KV 、35KV 、10KV 、0.38KV 各电压等级的⽹络，其相应的⽹络平均额定电压分别为_____KV 、_____KV 、_____KV 、_____KV 、_____KV 、_____KV 。

2. ⼀条220KV 输电线路，⾸末两端运⾏电压分别为231KV 和209KV ，则该线路⾸末两端的电压偏移分别为_____%和_____%，线路电压损耗为_____%3．电⼒系统负荷的频率调节效应为50MW/HZ,电源的单位频率调节功率为150 MW/HZ 。

若系统运⾏于额定频率时负荷增加50MW ，则系统运⾏频率偏移为_____HZ 。

⼆、单选题（每⼩题的4个答案A~D 中只有1个是正确的，将正确答案填⼊题末括号中，每⼩题2分，共10分）1.增⼤线路导线截⾯将使线路的（）A 电阻增⼤，电抗减⼩，对地电容增⼤B 电阻减⼩，电抗减⼩，对地电容增⼤C 电阻增⼤，电抗增⼤，对地电容减⼩D 电阻减⼩，电抗增⼤，对地电容减⼩2.电⼒系统运⾏电压降低将导致线路的（）A 阻抗有功损耗增⼤，充电功率减⼩B 阻抗有功损耗增⼤，充电功率增⼤C 阻抗有功损耗减⼩，充电功率减⼩D 阻抗有功损耗减⼩，充电功率增⼤3.输电线路⾸末两端运⾏电压不变⽽电压相位差显著增⼤，将导致（）A 线路有功传输变化不显著，但⽆功传输显著减⼩B 线路有功传输变化不显著，但⽆功传输显著增⼤C 线路有功传输显著减⼩，但⽆功传输变化不显著D 线路有功传输显著增⼤，但⽆功传输变化不显著4.电⽹中母线i,j 之间有⽀路导纳为ij y 的双回路线路并联运⾏，则切除其中⼀回线路后，将引起导纳矩阵元素作如下变化（）A ij ij ii y Y Y =?=?B ij ji ij y Y Y =?=?C ij jj ii y Y Y =?=?D ij ji ij y Y Y -=?=?5.⼀个具有n 个节点的电⼒系统，其中有 m 个PQ 节点和1个平衡节点，则直⾓坐标下的N-R 潮流修正⽅程中的Jacobian 矩阵的阶数为（）Ａ２（n-1）? (n+m-1)B (n+m-1) ?(n+m-1)C ２（n-1）?２（n-1）D (n+m-1) ?２（n-1）三、简要回答下列问题（每⼩题5分，共20分）1.简述对电⼒系统的基本要求。

《电⼒系统分析》复习题及答案《电⼒系统分析》复习题1⼀、填空题1、电⼒⽹络主要由电⼒线路和（变压器或变、配电装置或变电所）组成。

2、电能⽣产最基本⾸要的要求是( 保证安全可靠持续供电 )。

3、连接额定电压分别为220kV 和35kV 两个电⼒⽹的⼀台降压变压器，变压器的两侧均接线路，则此变压器的变⽐为（220/38.5或5.7 ）。

4、在我国110kV 以上电⼒系统的中性点运⾏⽅式⼀般为（直接接地）。

5、电压降落指元件两端电压的（相量差）。

6、在电磁环⽹中，由于变压器变⽐不匹配⽽产⽣的功率称为（循环功率；）。

7、电⼒系统频率的⼀次调整，通过调节发电机组上的（调速器）完成。

8、双绕组变压器的分接头在（⾼压绕组）侧。

9、短路冲击电流指的是（短路电流最⼤可能的瞬时值）。

10、经过派克变换后同步发电机等效的dd 、qq 绕组之间的互感为（0）。

⼆、单项选择题1、电导是反映电流流经导线⽽产⽣的__D__的参数。

A 热效应；B 磁场效应；C 电场效应；D 电晕和漏磁损耗 2、100km 的架空线属于___B____。

A 长线；B 短线；C 中等长度线；D 都不对3、长线路、重负荷的中枢点采⽤的调压⽅式是____B_____。

A 顺调压 B 逆调压 C 常调压4、潮流⽅程是由____B_____推导得来的。

A 回路电流⽅程；B 节点电压⽅程；C ⽀路电压⽅程；D 割集⽅程 5、P-V 节点是_______B_____的节点。

A 节点的有功功率和电压未知；B 节压已知；C 节点的电压和相⾓未知；D 节点的电压和相⾓已知B 有功电流流过电抗；C ⽆功电流流过电阻；D ⽆功电流流过电抗7、短路后没有零序电流的不对称短路是___B______。

A 单相短路；B 两相短路；C 三相短路；D 两相短路接地8、电⼒系统进⾏潮流的调整和控制措施，错误的是____D_____。

A 串联电感 B 串联电容 C 附加串联加压器 D 并联电感三、简答题1、试写出发⽣A 、C 两相短路故障，故障处的相量边界条件和序分量边界条件？答：相边界条件=+==00fc fa fb fc fa I I I U U序边界条件=+==00)2()1()0()2()1(fb fb fb fb fb I I I U U2、电⼒⽹络接线如图所⽰，画出零序⽹络。

变压器并列运行条件变压器是电力网中的重要电气设备，由于连续运行的时间长，为了使变压器安全经济运行及提高供电的可靠性和灵活性，在运行中通常将两台或以上变压器并列运行。

变压器并列运行，就是将两台或以上变压器的一次绕组并联在同一电压的母线上，二次绕组并联在另一电压的母线上运行。

其意义是：当一台变压器发生故障时，并列运行的其它变压器仍可以继续运行，以保证重要用户的用电；或当变压器需要检修时可以先并联上备用变压器，再将要检修的变压器停电检修，既能保证变压器的计划检修，又能保证不中断供电，提高供电的可靠性。

又由于用电负荷季节性很强，在负荷轻的季节可以将部分变压器退出运行，这样既可以减少变压器的空载损耗，提高效率，又可以减少无功励磁电流，改善电网的功率因数，提高系统的经济性。

变压器并列运行最理想的运行情况是：当变压器已经并列起来，但还没有带负荷时，各台变压器之间应没有循环电流；同时带上负荷后各台变压器能合理地分配负荷，即应该按照它们各自的容量比例来分担负荷。

因此，为了达到理想的运行情况，变压器并列运行时必须满足下面一个条件：(1)各台变压器的电压比(变比)应相同(2)各台变压器的阻抗电压应相等(3)各台变压器的接线组别应相同。

而根据欧姆定律，阻抗所分得的电压就是阻抗电压，变压器在运行中绕组通过额定电流时,本身阻抗所产生的电压降。

阻抗电压...阻抗电压相同,若不同其差值不得超过±10%变压器的效率：在额定功率时，变压器的输出功率和输入功率的比值，叫做变压器的效率，即式中η为变压器的效率；P1为输入功率，P2为输出功率。

当变压器的输出功率P2等于输入功率P1时，效率η等于100%，变压器将不产生任何损耗。

但实际上这种变压器是没有的。

变压器传输电能时总要产生损耗，这种损耗主要有铜损和铁损。

铜损是指变压器线圈电阻所引起的损耗。

当电流通过线圈电阻发热时，一部分电能就转变为热能而损耗。

由于线圈一般都由带绝缘的铜线缠绕而成，因此称为铜损。

电力系统复试题目[共五篇]第一篇：电力系统复试题目保定校区电力系统及其自动化面试：1。

在线路保护中，什么情况下三段动作了，而一段二段都没有动作。

2、线路中的零序电流怎么测得。

3、变压器Y-D11接线，正序负序零序电流的相位幅值怎么变化。

4、零序电流保护有么有可能存在相继动作，为什么？5、隔离开关和断路器哪个先断开，为什么？6、电厂发电过程。

英语面试问题：先自我介绍，然后问问题1、为什么选择这个专业？2、大学里最喜欢的课？3、家庭成员介绍笔试继电保护：1、一个环网的最大最小分支系数分析2、消除变压器不平衡电流的方法3、高频相差保护判断4、给一个阻抗继电器动作方程，让你画两个圆5、有零序电流保护计算题6、距离保护计算是被配合段有两条分支（即外汲），记得公式就行。

7、振荡考的是大圆套小圆的，让你判断两个启动元件哪个是大圆，阐述短路与振荡的动作原理，及问有可能什么时候振荡是误动。

外面高压线路和地压线路的区别7变电站的无功补偿有零序电流保护镇定保护范围距离镇定专业问题是：１.机电暂态和电磁暂态的区别，２.发电机里的两对对称分量有什么区别？３.微分电路和积分电路的各自特点和区别４.静电场所用的原理是什么面试题目：1.变压器中性点为何要接CT？2.三相线路，a相短路，c相非短路点的电压、电流怎么求？3.发电机机械时间常数增大，有什么影响？4.影响无功潮流的因素有哪些？还有就是电能质量指标等基础问题，当时一慌，回答的都很差北京校区：电力系统及其自动化专业先是两分钟英文自我介绍，再用英文介绍家庭我的面试题目比较常规：（1）何为暂态稳定，如何提高暂态稳定，其中涉及到自动重合闸有哪几种类型；（2）同步调相机的作用及机理，过激的激怎么理解？（3）牛拉法与pq法的区别，二者的计算精度，收敛速度，及pq 法的假设条件对精度有影响吗？（4）中性点不接地系统单相短路接地时为什么短路电流很小（5）电压等级都有哪些？330KV 60KV分别用于我国的哪些地区？（6）为何短路时只有正序电势而没有负序和零序电势？（7）哪种情况下只有正序网没有负序零序网，原因？（8）幅值相等相角互差120度的三相电压短路时有没有零序和负序？继电保护有问高压线路的主保护是什么？电力系统分析有问3种节点，然后问什么是PQ,PV,平衡节点？电机学问同步电机的转速公式。

电力系统分析复试真题及复试情况介绍一，填空题1，首端电压偏移，末端电压偏移。

额定电压时220KV，首端电压是231KV，末端电压时209KV，求首端电压偏移______，末端电压偏移___________，以及电压降落_______。

2，多台火力发电厂经济运行的条件是___________3，减小电力系统功率因数后P____P N（<,>,=）Q____Q N（<,>,=）的大小关系。

4，提高电压等级后有功网损和无功网损的变化情况。

5，发电机无励磁是功角__90（<,>,=）有励磁的时候功角____90. （<,>,=）二，选择题1，10KV 110KV 220KV的平均额定电压2，4种短路情况下的附加阻抗大小比较3，变压器二次侧阻抗折算到一次侧变比是110/11.4，采用有备用接线的目的三，简答题1，为什么要进行频率调节，怎么调整？2，什么是无穷大功率电源，特点是什么，对于电力系统仿真有什么意义？3，什么是电力系统网损？为什么要降低网损？采取的措施是什么？4，什么是正序等效定则及其意义。

四，计算题1，环网功率潮流分布的简单计算（书上例题差不多P39的公式记住就差不多了）2，变压器变比的计算（和上册第一章课后习题1.2差不多）3，无功功率的分布，（湖南大学06年的还是07年本科生期末试卷类似但是比期末的简单一点点，只有2个无功电源）4，电力系统发生金属性三相短路后短路电流的计算，其中有一个条件是电力系统空载，短路前短路点电压是115KV。

好像可以在电力系统分析习题集里面找到原题。

再说一说英语听力考试本次英语听力考试收到2012年英语泄题的影响加重了对能力的考察，题型发生了较大的变化1，首先是8个短对话，好像是英语6级里面节选出来的。

2，2个长对话，不难，貌似听过，不知道是4级的还是6级的。

3，听一段短文，（速度比一般人讲中文还要快一点点），一篇议论文，2个观点，一个观点说留在国内、另一个说留在国外，留在国外的好处。

全国2006年10月高等教育自学考试发电厂电气主系统试题 课程代码：02301、单项选择题（本大题共 15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未 选均无分。

1•矩形母线，由于冷却条件好、集肤效应小，金属材料利用率高，因此多用于（C.220kV 电压等级配电装置中D.500kV 电压等级配电装置中A.具有单母线分段接线的特点B.具有单母线带旁路接线的特点8.电压互感器的配置应根据电气测量仪表、继电保护装置、自动装置和自动调节励磁装置的要求配制，并应考虑A.35kV 及以下电压等级配电装置中B.110kV 电压等级配电装置中 2.为保证发电厂厂用低压单个或成组电动机可靠启动，要求母线电压不低于额定电压的 A.50% B.60%C.70%D.80% 3•电气主接线的形式影响（ A.供电可靠性，但不影响继电保护 B.运行灵活性，但不影响二次接线 C. 二次接线和继电保护，但不影响电能质量 D.配电装置布置 4.SF 6全封闭组合电器是以什么绝缘子作支撑元件的成套高压组合电器？（ A.陶瓷 B.玻璃钢 C.环氧树脂 D.陶土 5•环境温度为+25 C 时，铝导体短路时发热的允许温度为（ A.200 C B.300 C C.330 C D.400 C 6•实际工程计算中，当短路电流持续时间 t 大于多少时，可以忽略短路电流非周期分量热效应的影响？（ A.0.1 秒 B.1秒 C.2秒 D.4秒 7.对于双母线接线，双母线同时运行时， C.与单母线接线完全相同 D.等同于单母线分段带旁路接线A.安装地点B.安装方式C•同期需要D•调压要求9•中性点非直接接地系统中，当绝缘正常、系统三相对地电压对称时，电压互感器辅助副绕组的开口三角形两端电压为（）A.OVB.100VC.220VD.380V10•两台变压器并联运行时，必须满足绝对相等的条件是变压器的（）A.型号相同B.变化相等C.联接组标号相同D.短路电压相等11. 吸收电流衰减时间视电介质性能而定，实中际通常将加压后多长时间的电阻值视为被试品的真实电阻？（）A.10sB.30sC.60sD.120s12. 电介质在直流电压作用下，无周期性的极化，其损耗只有因（）A.极化而引起的损耗B.电感而引起的损耗C.电容而引起的损耗D.电导而引起的损耗13. 某独立避雷针高26米，则它在离地面高为13米处的保护半径为（）A.10 米B.13 米C.20 米D.26 米14. 对于35~100kV无避雷线的线路，在靠近变电所的一段线路上必须装设（）A.避雷针B.避雷线C.避雷器D.快速继电保护15. 投切空载线路时会引起（）A.外部过电压B.大气过电压C.谐振过电压D.操作过电压二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

电力系统各元件的额定电压是多少？电力线路的额定电压和用电设备的额定电压相等，且称之为网络的额定电压，如220kV 网络等等。

发电机的额定电压与网络的额定电压为同一等级时，发电机的额定电压规定比网络的额定电压高5％。

变压器额定电压的规定略为复杂。

根据变压器在电力系统中传输功率的方向，我们规定变压器接受功率一侧的绕组为一次绕组，输出功率一侧的绕组为二次绕组。

一次绕组的作用相当于用电设备，其额定电压与网络的额定电压相等。

但直接与发电机联接时，其额定电压则与发电机的额定电压相等。

二次绕组的作用相当于电源设备。

其额定电压规定比网络的额定电压高10%，如果变压器的短路电压小于7%或直接（包括通过短距离线路）与用户联接时，则规定比网络的额定电压高5％。

何为电力系统中性点，其接地方式如何？他们有什么特点？我国电力系统中性点接地情况如何？电力系统的中性点是指星形接线的变压器或发电机的中性点。

接地方式有两类：（1）电力系统中性点直接接地，优点：安全性好，系统单相接地时保护装置可以立即切除故障；经济性好，中性点在任何情况下电压不会升高，且不会出现系统单相接地时过弧过电压问题，这样电力系统的绝缘水平可以按相电压考虑，经济性能好。

缺点：该系统供电可靠性差。

（2）电力系统中性点不直接接地，（包括中性点不接地和中性点经消弧线圈或经高阻抗接地两种方式）优点：供电可靠性高，缺点：经济性差，电压高的系统不宜采用，此外还易出现间歇性电弧引起的系统谐振过电压。

目前我国110KV及以上的电力系统采用中性点直接接地方式，35~60KV电力系统一般采用中性点经消弧线圈接地；而3~10KV电力系统一般采用中性点不接地方式。

电力系统的接线方式有哪几种？电力系统的接线方式主要有无备用接线方式和有备用接线方式。

变压器Y接法线圈的中性点，在我国有哪些处理方法？一是不接地，二是经过一个线性电抗线圈，即消弧线圈接地，三是直接接地。

什么是最大负荷利用小时数？如果负荷始终等于最大值Pmax，经过Tmax小时后消耗的电能恰好等于全年的实际耗电量，则Tmax为最大负荷利用小时数。

湖南大学课程考试试卷课程名称： 电力系统分析 ；试卷编号： A ；考试时间：120分钟题 号 一 二 三 四 五 六 七 八 九 十 总分 应得分25 2712 36 / / / / / / 100实得分 评分：评卷人答题要求：所有答案必须写在答题纸上，否则视为无效。

一、填空（本大题共8个小题，25空格，每空格1分，共25分）1. 电力系统简单短路故障包括______；______；______；______；等四种，其中最严重的短路故障是______；发生几率最大的短路故障是______。

2. 凸极同步发电机的同步直轴电抗与交轴电抗分别为 x d 与x q ，则比较其大小的关系为______＞______。

3. 当运行条件不变时，隐极同步发电机的空载电势E q 、暂态电势E ′q 、次暂态电势E ′′q 的数值大小排序是：______＞______＞______。

4. 同步发电机供电系统发生三相短路时，其短路前正常负荷电流I [0]、稳态短路电流I ∞、起始次暂态电流I 、短路冲击电流i imp 之间的大小关系是：______＞______＞______＞______。

5. 已知三相线路每相自阻抗为z s ，相间互阻抗为z m ，则线路正、负、零序阻抗分别为 z (1) =_______，z (2) =_______， z (0)=_______。

6. 用对称分量表示的两相短路不接地故障f (2)的边界条件是______；______；______。

7. 对于中性点非接地系统，单相接地短路故障时，故障相的短路电流为_______，非故障相电压等于故障前正常电压的_______倍。

8. YN,d11接线变压器，已知星形侧A 相正序与负序电流标幺值分别为A(1)I 、A(2)I ，则三角形侧a 相正序与负序电流的标幺值分别为a(1)I =_______，a(2)I =_______。

____年___月___日考 试 用 专业班级：学号：姓名：装订线（答题不得超过此线）湖南大学课程考试试卷湖南大学教务处考试中心二、单选题（本大题共18个小题，每小题分，共27分）1. 在我国，110KV 电力系统一般采用中性点直接接地的中性点运行方式（ ）。

湖南大学2006年考研复试电力系统分析真题湖南大学2006年电路系统分析试题（复试）重要提示：考生必须将所有答案写在答题纸上，本试题上的任何标记均不作判题依据一、名词解释：1.中性点运行方式2.发电机进相运行3.电磁环网4.耗量特性5.日负荷曲线6.功角特性7.对称分量法8.有功电源热备用和冷备用9.抽水畜能电站10.低频振荡二、简答：1、派克变换的数学意义和物理意义2、电压调整措施及其特点3、等面积法则概念及应用4、小干扰法原理及概念5、电力系统潮流自然分布与经济分布，各与什么参数有关？6、输电线路的派型等值电路及其各参数的物理意义三、单回220KV架空输电线，长200公里，线路每公里参数为r1=0.108欧/公里，x1=3r1，b1=2.66×10-5 西/公里，线路空载运行，末端电压为250KV，，求线路始端1电压和始端功率（计及电压降落的横分量）。

四、某电厂有两台发电机组并列运行，其燃料费用特性为：F1＝a1+2PG1+0.01PG12 ； F2＝a2+2.5PG2+0.005PG22两台机组的最小负荷都是20MW，最大负荷都是125MW，求：（1）总负荷为160MW时的燃料费用微增率？（2）经济运行时的燃料费用比两台机组平均分配负荷节省多少？五、长2公里的三相输电线路，供给功率因数为0.8的三相负荷，线路参数为r1=0.82Ω, X1=0.38Ω, 欲使负荷的端电压保持在6000v的情况下，线路电压损耗△U及有功功率损耗△P不超过10%，问允许的负荷功率可达多少？此时线路的电压损耗和有功损耗是多少？六、在如图所示的两机系统中，负荷为700MW时，频率为50HZ，若切除50MW负荷后，系统的频率和发电机的出力为多少？P GN=450MWσ%=5单位调节功率K L*=1.52。

湖南大学课程考试试卷课程名称： 电力系统分析 ；试卷编号： A ；考试时间：120分钟答题要求：所有答案必须写在答题纸上，否则视为无效。

一、填空（本大题共8个小题，25空格，每空格1分，共25分）1. 电力系统简单短路故障包括______；______；______；______；等四种，其中最严重的短路故障是______；发生几率最大的短路故障是______。

2. 凸极同步发电机的同步直轴电抗与交轴电抗分别为 x d 与x q ，则比较其大小的关系为______＞______。

3. 当运行条件不变时，隐极同步发电机的空载电势E q 、暂态电势E ′q 、次暂态电势E ′′q 的数值大小排序是：______＞______＞______。

4. 同步发电机供电系统发生三相短路时，其短路前正常负荷电流I [0]、稳态短路电流I ∞、起始次暂态电流I 、短路冲击电流i imp 之间的大小关系是： ______＞______＞______＞______。

5. 已知三相线路每相自阻抗为z s ，相间互阻抗为z m ，则线路正、负、零序阻抗分别为 z (1) =_______，z (2) =_______， z (0)=_______。

6. 用对称分量表示的两相短路不接地故障f (2)的边界条件是______；______；______。

7. 对于中性点非接地系统，单相接地短路故障时，故障相的短路电流为_______，非故障相电压等于故障前正常电压的_______倍。

8. YN,d11接线变压器，已知星形侧A 相正序与负序电流标幺值分别为A(1)I 、A(2)I ，则三角形侧a 相正序与负序电流的标幺值分别为a(1)I =_______，a(2)I =_______。

二、单选题（本大题共18个小题，每小题1.5分，共27分）1. 在我国，110KV 电力系统一般采用中性点直接接地的中性点运行方式（ ）。

A. 正确B. 错误2. 同步发电机的暂态电势正比于（ ）。

[例2—1］一条220kV的输电线,长180km，导线为LGJ—400(直径2.8cm)，水平排列,相间距7m，求该线路的R，X,B,并画等值电路.解:电阻:电抗:电纳：等值电路:［例2—2]220kV架空线,水平排列,相间距7m，每相为分裂导线，计算直径21.88mm，分裂间距400mm，求每相单位长度的电阻、电抗和电纳。

解:电阻:电抗:电纳：[例2-3］一长度为600 km 的500kV 架空线路,使用4×LGJQ-400 四分裂导线，。

试计算该线路的形等值电路参数。

解（1）精确计算.计算形等效电路参数：（2）使用近似算法计算。

与准确计算相比，电阻误差—0.4%，电抗误差-0。

12%，电纳误差—0。

24%，本例线路长度小于1000km ，用实用近似公式计算已能够满足精确要求。

如果直接取这时,电阻误差达15％，电抗误差7％，电纳误差—3.4％，误差已较大。

例2－4 330kV架空线路的参数为试分别计算长度为100，200，300,400和500线路的π型等值参数的近视值,修正值和精确值。

解首先计算100km线路的参数（一）（二) 修正参数计算（三）精确参数计算计算双曲线函数。

利用公式sh(x+jy)=shxcosy+jchxsinych(x+jy）=chxcosy+jshxsiny将之值代入，便得II型电路的精确参数为［例2-5］有一台SFL120000/110型的向10kV网络供电的降压变压器,铭牌给出的实验数据为：试计算归算到高压侧的变压参数.解由型号知,各参数如下：例2-6 三相三绕组降压变压器的型号为SFPSL—120000/220，额定容量为120MVA/120MVA/60MVA，额定电压为:220kV/121kV/11kV，，, ，，,，，，求变压器归算到220kV 侧的参数，并作出等值电路。

解：（1）求各绕组的电阻同理可得：电阻计算如下：（2）求各绕组电抗电抗计算:变压器阻抗参数：（3）求导纳例2—7试计算2—15（a）所示输电系统各元件电抗的标幺值。

1油浸变压器有哪些主要部件？答：变压器的主要部件有：铁芯、绕组、油箱、油枕、呼吸器、防爆管、热器、绝缘套管、分接开关、气体继电器、温度计净油器等。

2什么叫全绝缘变压器？什么叫半绝缘变压器？答：半绝缘就是变压器的*近中性点部分绕组的主绝缘，其绝缘水平比端部绕组的绝缘水平低，而与此相反，一般变压器首端与尾端绕组绝缘水平一样叫全绝缘。

3变压器在电力系统中的主要作用是什么？答：变压器在电力系统中的作用是变换电压，以利于功率的传输。

电压经升压变压器升压后，可以减少线路损耗，提高送电的经济性，达到远距离送电的目的。

而降压变压器则能把高电压变为用户所需要的各级使用电压，满足用户需要。

4套管裂纹有什么危害性？答：套管出现裂纹会使绝缘强度降低，能造成绝缘的进一步损坏，直至全部击穿。

裂缝中的水结冰时也可能将套管胀裂。

可见套管裂纹对变压器的安全运行是很有威胁的。

5高压断路器有什么作用？答：高压断路器不仅可以切断和接通正常情况下高压电路中的空载电流和负荷电流，还可以在系统发生故障时与保护装置及自动装置相配合，迅速世断故障电源，防止事故扩大，保证系统的安全运行。

6阻波器有什么作用？答：阻波器是载通信及高频保护不可缺少的高频通信元件，它阻止高频电流向其他分支泄漏，起减少高频能量损耗的作用。

7电流互感器有什么用途？答：电流互感器把大电流按一定比例变为小电流，提供各种仪表和继电保护用的电流，并将二次系统与高电压隔离。

它不仅保证了人身和设备的安全，也使仪表和继电器的制造简单化、标准化，提高了经济效益。

8电流互感器有哪几种接线方式？答：电流互感器的接线方式，有使用两个电流互感器两相V形接线和两相电流差接线；有使用三个电流互感器的三相Y形接线、三相△形接线和零序接线。

9电力系统中的无功电源有几种？答：电力系统中的无功电源有：同步发电机；调相机；并联补偿电容器；串联补偿电容器；静止补偿器。

10、为什么要在电力电容器与其断路器之间装设一组ZnO避雷器？答：装设ZnO避雷器可以防止电力电容器的拉、合操作时可能出现的操作过电压，保证电气设备的安全运行。
