直流电动机脉宽调速控制系统的设计
- 格式:docx
- 大小:284.89 KB
- 文档页数:14

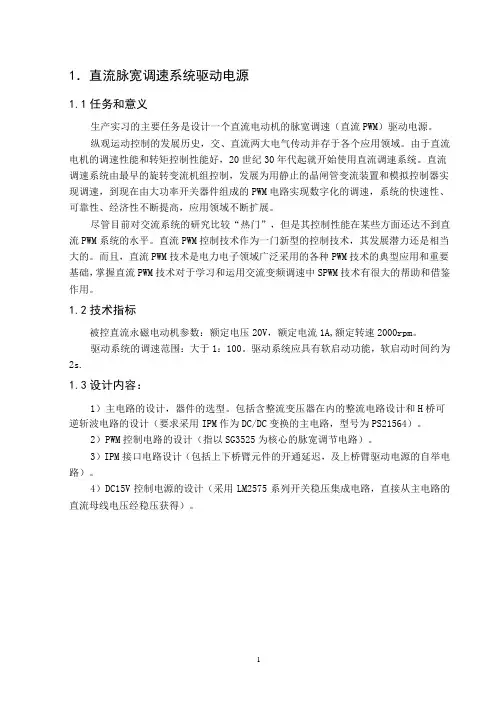

1.直流脉宽调速系统驱动电源1.1任务和意义生产实习的主要任务是设计一个直流电动机的脉宽调速(直流PWM)驱动电源。
纵观运动控制的发展历史,交、直流两大电气传动并存于各个应用领域。
由于直流电机的调速性能和转矩控制性能好,20世纪30年代起就开始使用直流调速系统。
直流调速系统由最早的旋转变流机组控制,发展为用静止的晶闸管变流装置和模拟控制器实现调速,到现在由大功率开关器件组成的PWM电路实现数字化的调速,系统的快速性、可靠性、经济性不断提高,应用领域不断扩展。
尽管目前对交流系统的研究比较“热门”,但是其控制性能在某些方面还达不到直流PWM系统的水平。
直流PWM控制技术作为一门新型的控制技术,其发展潜力还是相当大的。
而且,直流PWM技术是电力电子领域广泛采用的各种PWM技术的典型应用和重要基础,掌握直流PWM技术对于学习和运用交流变频调速中SPWM技术有很大的帮助和借鉴作用。
1.2技术指标被控直流永磁电动机参数:额定电压20V,额定电流1A,额定转速2000rpm。
驱动系统的调速范围:大于1:100。
驱动系统应具有软启动功能,软启动时间约为2s.1.3设计内容:1)主电路的设计,器件的选型。
包括含整流变压器在内的整流电路设计和H桥可逆斩波电路的设计(要求采用IPM作为DC/DC变换的主电路,型号为PS21564)。
2)PWM控制电路的设计(指以SG3525为核心的脉宽调节电路)。
3)IPM接口电路设计(包括上下桥臂元件的开通延迟,及上桥臂驱动电源的自举电路)。
4)DC15V控制电源的设计(采用LM2575系列开关稳压集成电路,直接从主电路的直流母线电压经稳压获得)。
2.脉宽调制技术脉宽调制技术简称PWM,PWM控制技术就是半导体开关元件的导通和关断时间比,即调节脉冲宽度或周期来控制输出电压的一种控制技术。
近年来,随着全控型器件的不断发展和PWM技术的日益完善,已广泛应用于变频调速和开关电源等领域。
PWM常用于电压型逆变器,它可消除或减小低次谐波,滤波器体积可减小,有利于小型化和降低成本。

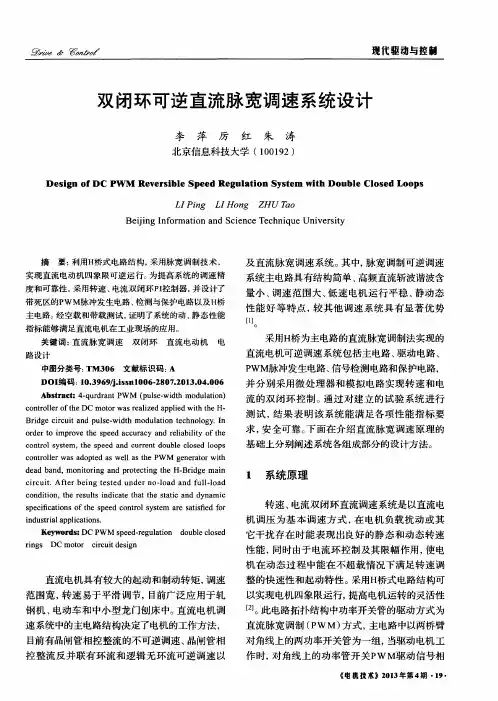

双闭环可逆直流脉宽PWM调速系统设计一、系统概述二、系统设计原理1.速度内环设计原理速度内环的目标是实现对电机转速的闭环控制。
通过测量电机输出轴速度和设定速度值之间的差异,根据PID控制算法计算出控制信号,通过控制器输出的脉宽PWM信号调节电机的输出转矩,从而实现对电机速度的控制。
2.电流外环设计原理电流外环的目标是实现对电机电流的闭环控制。
通过测量电机的电流和设定电流值之间的差异,根据PID控制算法计算出电流控制信号,通过控制器输出的脉宽PWM信号调节电机的电流,从而实现对电机电流的控制。
三、系统构建要素1.电机驱动模块:用于控制电机的转矩和速度,并提供脉宽PWM信号输出接口。
通常使用MOSFET或IGBT作为功率开关元件。
2.速度测量模块:用于测量电机输出轴的转速,通常采用霍尔元件或编码器。
3.电流测量模块:用于测量电机的电流。
通常通过电流传感器或全桥电流检测器实现。
4.控制器:对测量的速度和电流数据进行处理,根据PID控制算法计算出合适的脉宽PWM信号,控制电机的转速和电流。
5.信号调理模块:用于对控制信号进行滤波和放大,以保证信号的稳定性和合理性。
6.反馈回路:将测量得到的电机速度和电流数据反馈给控制器,以实现闭环控制。
7.电源模块:为整个系统提供稳定的电源。
四、系统工作流程1.控制器通过速度测量模块获取电机的实际速度,并与设定速度进行比较计算出速度误差。
2.控制器通过电流测量模块获取电机的实际电流,并与设定电流进行比较计算出电流误差。
3.将速度误差和电流误差作为输入,经过PID控制算法计算出合适的脉宽PWM信号。
4.控制器将计算得到的脉宽PWM信号通过信号调理模块进行滤波和放大,然后输出到电机驱动模块。
5.电机驱动模块根据脉宽PWM信号的占空比调节电机的输出转矩和电流。
6.通过反馈回路将电机的实际速度和电流信息返回给控制器。
7.根据反馈信息对速度误差和电流误差进行修正,进一步优化脉宽PWM信号的计算。
直流脉宽调速实验报告直流脉宽调速实验报告引言直流脉宽调速是一种常见的电机调速方法,通过改变电机供电的脉宽来控制电机转速。
本实验旨在通过搭建直流脉宽调速系统,研究不同脉宽对电机转速的影响,并探讨调速系统的性能。
实验装置与原理本实验采用直流电源、直流电机、脉宽调制器、功率放大器和速度检测装置构成的调速系统。
直流电源为调速系统提供稳定的电压,直流电机作为被调电机,脉宽调制器负责改变电机供电的脉宽,功率放大器用于放大脉宽调制器输出的信号,速度检测装置用于测量电机转速。
实验步骤1. 将实验装置按照电路连接图连接好,确保电路无误。
2. 调整直流电源的输出电压,使其满足电机的额定电压要求。
3. 通过脉宽调制器设置不同的脉宽,记录下不同脉宽对应的电机转速。
4. 分析实验数据,得出不同脉宽对电机转速的影响规律。
实验结果与分析实验中我们选择了不同的脉宽值,分别为10%、30%、50%、70%和90%。
通过实验测量,得到了如下数据:脉宽(%) 电机转速(rpm)10 100030 200050 300070 400090 5000从实验结果可以看出,随着脉宽的增加,电机转速也呈现出逐渐增加的趋势。
这是因为脉宽调制器改变了电机供电的脉宽,使得电机得到的平均电压增加,从而提高了电机的转速。
这种调速方法具有调节范围广、响应速度快等优点。
然而,脉宽调制器也存在一些问题。
首先,当脉宽过大时,电机容易受到过电压的损害,因此在实际应用中需要进行合理的限制。
其次,在低速调节时,脉宽调制器的分辨率较低,难以实现精确的调速效果。
因此,在实际应用中需要结合其他调速方法,如PID控制,来提高调速系统的性能。
结论通过本次实验,我们搭建了直流脉宽调速系统,并研究了不同脉宽对电机转速的影响。
实验结果表明,脉宽调制器能够有效地改变电机供电的脉宽,实现电机的调速。
但是,脉宽调制器在实际应用中还存在一些问题,需要综合其他调速方法来提高调速系统的性能。
总结直流脉宽调速是一种常见的电机调速方法,具有调节范围广、响应速度快等优点。
目录1绪论 (1)1.1直流电动机的调速方法 (1)1.2选择PWM控制系统的理由 (2)1.3采用转速电流双闭环的理由 (2)1.4设计技术指标要求 (3)2 PWM直流调速系统主电路设计 (4)2.1主电路结构设计 (4)2.2主电路逆变工作原理 (5)2.3 PWM变换器介绍 (6)2.4 参数设计 (9)3直流脉宽调速系统触发电路设计 (11)3.1触发控制电路设计 (11)3.2 PWM信号发生器 (11)3.3 SG3525芯片的主要特点 (12)4转速、电流双闭环设计 (16)4.1电流调节器设计 (16)4.2转速调节器设计 (16)5参数测定 (17)5.1测定晶闸管直流调速系统主电路电阻值R、电感值L (17)5.2测定晶闸管直流调速系统主电路电磁时间常数Td (18)5.3测定直流电动机电势常数Ce和转矩常数Cm (19)5.4测定晶闸管直流调速系统机电时间常数Tm (19)6系统调试 (20)6.1单元部件调试 (20)6.2闭环系统特性测试 (21)6.3系统动态特性观察 (22)7结束语 (24)8参考文献 (25)1绪论1.1直流电动机的调速方法直流调速技术的研究和应用已达到比较成熟的地步,尤其是随着全数字直流调速的出现,更提高了直流调速系统的精度及可靠性。
目前国各大专院校,科研单位和厂家也都在开发直流调速装置,但大多数调速技术都是结合工业生产中,而在民用中应用相对较少,所以应用已有的成熟技术开发性能价格比高的,具有自主知识产权的直流调速单元,将有广阔的应用前景。
本系统采用转速环和电流环双闭环结构,因此需要实时检测电机的电枢电流并把它作为电流调节器的反馈信号。
由电动机理论知,直流电动机的机械特性方程为T R C C C U n m e e Nφφ2N -=式中 n N ——直流电动机的转速(r/min )U N ——电动机的额定电压(v):R ——电动机电枢电路总电阻(Ω)C e——电动势常数(v·min /r); C m ——转矩常数,C m =9.55C e ;T ——电动机电磁转矩(N·m);φ——电动机磁通(wb)。
单片机原理及应用课程设计报告设计题目:学院:专业:班级:学号:学生姓名:指导教师:年月日目录设计题目 (3)1 设计要求及主要技术指标: (4)1.1 设计要求 (4)1.2 主要技术指标 (5)2 设计过程 (6)2.1 题目分析 (9)2.2 整体构思 (10)2.3 具体实现 (12)3 元件说明及相关计算 (14)3.1 元件说明 (14)3.2 相关计算 (15)4 调试过程 (16)4.1 调试过程 (16)4.2 遇到问题及解决措施 (20)5 心得体会 (21)参考文献 (22)附录一:电路原理图 (23)附录二:程序清单 (24)设计题目:PWM直流电机调速系统本文设计的PWM直流电机调速系统,主要由51单片机、电源、H桥驱动电路、LED液晶显示器、霍尔测速电路以及独立按键组成的电子产品。
电源采用78系列芯片实现+5V、+15V对电机的调速采用PWM波方式,PWM是脉冲宽度调制,通过51单片机改变占空比实现。
通过独立按键实现对电机的启停、调速、转向的人工控制,LED实现对测量数据(速度)的显示。
电机转速利用霍尔传感器检测输出方波,通过51单片机对1秒内的方波脉冲个数进行计数,计算出电机的速度,实现了直流电机的反馈控制。
关键词:直流电机调速;定时中断;电动机;PWM波形;LED显示器;51单片机1 设计要求及主要技术指标:基于MCS-51系列单片机AT89C52,设计一个单片机控制的直流电动机PWM 调速控制装置。
1.1 设计要求(1)在系统中扩展直流电动机控制驱动电路L298,驱动直流测速电动机。
(2)使用定时器产生可控的PWM波,通过按键改变PWM占空比,控制直流电动机的转速。
(3)设计一个4个按键的键盘。
K1:“启动/停止”。
K2:“正转/反转”。
K3:“加速”。
K4:“减速”。
(4)手动控制。
在键盘上设置两个按键----直流电动机加速和直流电动机减速键。
在手动状态下,每按一次键,电动机的转速按照约定的速率改变。
1 绪论1.1 课题的研究背景和意义直流电动机是最早出现的电动机,也是最早能实现调速的电动机。
长期以来,直流电动机一直占据着调速控制的统治地位。
由于它具有良好的线性调速特性,简单的控制性能,高的效率,优异的动态特性;尽管近年来不断受到其他电动机(如交流变频电机、步进电机等)的挑战,但到目前为止,它仍然是大多数调速控制电动机的优先选择。
近年来,直流电动机的结构和控制方式都发生了很大变化。
随着计算机进入控制领域以及新型的电力电子功率元件的不断出现,使采用全控型的开关功率元件进行脉宽调制 (PulseWidthModulation,简称PWM)控制方式已成为绝对主流。
这种控制方式很容易在单片机控制中实现,从而为直流电动机控制数字化提供了契机。
五十多年来,直流电气传动经历了重大的变革。
首先,实现了整流器件的更新换代,从50年代的使用己久的直流发电机一电动机组(简称G-M系统)及水银整流装置,到60年代的晶闸管电动机调速系统(简称V-M系统),使得变流技术产生了根本的变革。
再到脉宽调制 (PulsewidthModulation)变换器的产生,不仅在经济性和可靠性上有所提高,而且在技术性能上也显示了很大的优越性,使电气传动完成了一次大的飞跃。
另外,集成运算放大器和众多的电子模块的出现,不断促进了控制系统结构的变化。
随着计算机技术和通信技术的发展,数字信号处理器单片机应用于控制系统,控制电路己实现高集成化,小型化,高可靠性及低成本。
以上技术的应用,使系统的性能指标大幅度提高,应用范围不断扩大。
由于系统的调速精度高,调速范围广,所以,在对调速性能要求较高的场合,一般都采用直流电气传动。
技术迅速发展,走向成熟化、完善化、系统化、标准化,在可逆、宽调速、高精度的电气传动领域中一直居于垄断地位[1]。
目前,国内各大专院校、科研单位和厂家也都在开发直流数字调速装置。
姚勇涛等人提出直流电动机及系统的参数辨识的方法。
该方法依据系统或环节的输入输出特性,应用最小二乘法,即可获得系统或环节的内部参数,所获的参数具有较高的精度,方法简便易行。
沈阳理工大学课程设计摘要调速系统是当今电力拖动自动控制系统中应用最广泛的一中系统。
目前对调速性能要求较高的各类生产机械大多采用直流传动,简称为直流调速。
早在20世纪40年代采用的是发电机-电动机系统,又称放大机控制的发电机-电动机组系统。
这种系统在40年代广泛应用,但是它的缺点是占地大,效率低,运行费用昂贵,维护不方便等,特别是至少要包含两台与被调速电机容量相同的电机。
为了克服这些缺点,50年代开始使用水银整流器作为可控变流装置。
这种系统缺点也很明显,主要是污染环境,危害人体健康。
50年代末晶闸管出现,晶闸管变流技术日益成熟,使直流调速系统更加完善。
晶闸管-电动机调速系统已经成为当今主要的直流调速系统,广泛应用于世界各国。
近几年,交流调速飞速发展,逐渐有赶超并代替直流调速的趋势。
直流调速理论基础是经典控制理论,而交流调速主要依靠现代控制理论。
不过最近研制成功的直流调速器,具有和交流变频器同等性能的高精度、高稳定性、高可靠性、高智能化特点。
同时直流电机的低速特性,大大优于交流鼠笼式异步电机,为直流调速系统展现了无限前景。
单闭环直流调速系统对于运行性能要求很高的机床还存在着很多不足,快速性还不够好。
而基于电流和转速的双闭环直流调速系统静动态特性都很理想。
关键字:调速系统直流调速器晶闸管晶闸管-电动机调速系统沈阳理工大学课程设计目录1 绪论 (1)1.1 背景 (1)1.2 直流调速系统的方案设计 (1)1.2.1 设计已知参数 (1)1.2.2 设计指标 (2)1.2.3 现行方案的讨论与比较 (2)1.2.4 选择PWM控制系统的理由 (2)1.2.5 选择IGBT的H桥型主电路的理由 (3)1.2.6 采用转速电流双闭环的理由 (3)2 直流脉宽调速系统主电路设计 (4)2.1 主电路结构设计 (4)2.1.1 PWM变换器介绍 (4)2.1.2 泵升电路 (7)2.2 参数设计 (7)2.2.1 IGBT管的参数 (7)2.2.2 缓冲电路参数 (8)2.2.3 泵升电路参数 (8)3 直流脉宽调速系统控制电路设计 (9)3.1 PWM信号发生器 (9)3.2 转速、电流双闭环设计 (9)3.2.1 电流调节器设计 (10)3.2.2 转速调节器设计 (13)4 系统调试 (17)4.1 系统结构框图 (17)4.2 系统单元调试 (17)4.2.1 基本调速 (17)4.2.2 转速反馈调节器、电流反馈调节器的整定 (18)4.3 实验结果 (18)4.3.1 开环机械特性测试 (18)4.3.2 闭环系统调试及闭环静特性测定 (19)5 总结 (20)参考文献 (21)附录A (22)A.1 晶闸管直流调速系统参数和环节特性的测定 (22)A.2 双闭环可逆直流脉宽调速系统性能测试 (26)沈阳理工大学课程设计1 绪论背景在现代科学技术革命过程中,电气自动化在20世纪的后四十年曾进行了两次重大的技术更新。
课题名称直流电动机脉宽调速系统设计及实现专业电气工程及其自动化班级电气①班学生姓名夏禹学号 46指导教师吴生彪一:设计原理1.系统设计原理脉宽调制技术是利用数字输出对模拟电路进行控制的一种有效技术,尤其是在对电机的转速控制方面,可大大节省能量,PWM 控制技术的理论基础为:冲量相等而形状不同的窄脉冲加在具有惯性的环节上时,其效果基本相同,使输出端得到一系列幅值相等而宽度不相等的脉冲,用这些脉冲来代替正弦波或其他所需要的波形。
按一定的规则对各脉冲的宽度进行调制,既可改变逆变电路输出电压的大小,也可改变输出频率。
直流电动机的转速n 和其他参量的关系可表示为a a ae U I R n C -=Φ∑ (1)式中 Ua ——电枢供电电压(V );Ia ——电枢电流(A );Ф——励磁磁通(Wb );Ra ——电枢回路总电阻(Ω);CE ——电势系数, ,p 为电磁对数,a 为电枢并联支路数,N 为导体数。
由式(1)可以看出,式中Ua 、Ra 、Ф三个参量都可以成为变量,只要改变其中一个参量,就可以改变电动机的转速,所以直流电动机有三种基本调速方法:(1)改变电枢回路总电阻Ra ;;(2)改变电枢供电电压Ua ;(3)改变励磁磁通Ф下图为PMW 直流电机设计框图基本原理脉冲宽度调制(PWM)是一种对模拟信号电平进行数字编码的方法。
通过高分辨率计数器的使用,方波的占空比被调制用来对一个具体模拟信号的电平进行编码。
PWM信号仍然是数字的,因为在给定的任何时刻,满幅值的直流供电要么完全有(ON),要么完全无(OFF)。
电压或电流源是以一种通(ON)或断(OFF)的重复脉冲序列被加到模拟负载上去的。
通的时候即是直流供电被加到负载上的时候,断的时候即是供电被断开的时候。
只要带宽足够,任何模拟值都可以使用PWM进行编码。
简而言之,就是用改变电机电枢(定子)电压的接通和断开的时间比(占空比)来控制马达的速度,在脉宽调速系统中,当电机通电时,其速度增加;电机断电时,其速度减低。
只要按照一定的规律改变通、断电的时间,即可使电机的速度达到并保持一稳定值。
3.直流电机PWM调速基本原理PWM方式是在大功率开关晶体管的基极上,加上脉冲宽度可调的方波电压,控制开关管的导通时间t,改变占空比,达到控制目的。
图1是直流PWM系统原理框图。
这是一个双闭环系统,有电流环和速度环。
在此系统中有两个调节器,分别调节转速和电流,二者之间实行串级连接,即以转速调节器的输出作为电流调节器的输入,再用电流调节器的输出作为PWM的控制电压。
核心部分是脉冲功率放大器和脉宽调制器。
控制部分采用SG1525(脉宽调制芯片SG1525具有欠压锁定、故障关闭和软起动等功能,因而在中小功率电源和电机调速等方面应用较广泛。
SG1525是电压型控制芯片,利用电压反馈的方法控制PWM信号的占空比,整个电路成为双极点系统的控制问题,简化了补偿网络的设计。
)集成控制器产生两路互补的PWM脉冲波形,通过调节这两路波形的宽度来控制H电路中的GTR 通断时间,便能够实现对电机速度的控制。
为了获得良好的动、静态品质,调节器采用PI调节器并对系统进行了校正。
检测部分中,采用了霍尔片式电流检测装置对电流环进行检测,转速还则是采用了测速电机进行检测,能达到比较理想的检测效果。
图1 直流电动机PWM系统原理图二:方案选择及论证1 方案选择改变电枢回路电阻调速可以通过改变电枢回路电阻来调速,此时转速特性公式为n=U-【I(R+Rw)】/KeФ(2)式中Rw为电枢回路中的外接电阻(Ω)。
当负载一定时,随着串入的外接电阻Rw的增大,电枢回路总电阻R=(Ra+Rw)增大,电动机转速就降低。
Rw的改变可用接触器或主令开关切换来实现。
这种调速方法为有级调速,转速变化率大,轻载下很难得到低速,效率低,故现在这种调速方法已极少采用,本次设计不采用。
改变励磁电流调速当电枢电压恒定时,改变电动机的励磁电流也能实现调速。
由式1-1可看出,电动机的转速与磁通Ф(也就是励磁电流)成反比,即当磁通减小时,转速n升高;反之,则n降低。
与此同时,由于电动机的转矩Te是磁通Ф和电枢电流Ia 的乘积(即Te=CTФIa),电枢电流不变时,随着磁通Ф的减小,其转速升高,转矩也会相应地减小。
所以,在这种调速方法中,随着电动机磁通Ф的减小,其转矩升高,转矩也会相应地降低。
在额定电压和额定电流下,不同转速时,电动机始终可以输出额定功率,因此这种调速方法称为恒功率调速。
为了使电动机的容量能得到充分利用,通常只是在电动机基速以上调速时才 采用这种调速方法。
本次设计不采用。
采用PWM 控制的调速方法图2为PWM 降压斩波器的原理电路及输出电压波形。
在图2a 中,假定晶体 管V1先导通T1,秒(忽略V1的管压降,这期间电源电压Ud 全部加到电枢上),然后关断T2秒(这期间电枢端电压为零)。
如此反复,则电枢端电压波形如图1b 中所示。
电动机电枢端电压Ua 为其平均值。
图2 PWM 降压斩波器原理电路及输出电压波形a) 原理图 b)输出电压波形1112a d d d T T U U U U T T T α===+ (3)式(3)中1112T T T T T α==+ (4)α为一个周期T 中,晶体管V1导通时间的比率,称为负载率或占空比。
使用下面三种方法中的任何一种,都可以改变α的值,从而达到调压的目的:(1)定宽调频法:T1保持一定,使T2在0~∞范围内变化;(2)调宽调频法:T2保持一定,使T1在0~∞范围内变化(3)定频调宽法:T1+T2=T 保持一定,使T ,在0~T 范围内变化。
不管哪种方法,α的变化范围均为0≤α≤l ,因而电枢电压平均值Ua 的调节范围为0~Ud ,均为正值,即电动机只能在某一方向调速,称为不可逆调速。
当需要电动机在正、反向两个方向调速运转,即可逆调速时,就要使用图1—3a 所示的桥式(或称H 型)降压斩波电路。
在图3a 中,晶体管V1、V4是同时导通同时关断的,V2、V3也是同时导通同时关断的,但V1与V2、V3与V4都不允许同时导通,否则电源Ud 直通短路。
设V1、V4先同时导通T1秒后同时关断,间隔一定时间(为避免电源直通短路。
该间隔时间称为死区时问)之后,再使V2、V3同时导通T2秒后同时关断,如此反复,则电动机电枢端电压波形如图2b 所示。
图3 桥式PWM 降压斩波器原理电路及输出电压波形a)原理图 b)输出电压波形电动机电枢端电压的平均值为 12112(21)(21)a d d d T T T U U U U T T T α-==-=-+ (4)由于0≤α≤1,Ua 值的范围是 -Ud ~+Ud ,因而电动机可以在正、反两个方向调速运转。
图4给出了两种PWM 斩波电路的电枢电压平均值的特性曲线()a U f α=。
图4两种斩波器的输出电压特性2 元器件的选择比较基于IGBT 和 MOSFET 功率管的驱动电路设计的比较I GBT 驱动电路能驱动大型的功率设备,但价格高。
MOSFET 能驱动较大的功率设备,价格比IGBT 低很多。
本课程设计是驱动小功率直流电动机,可以用IGBT 和 MOSFET 功率管的驱动电路设计。
但电动机功率仅为100W ,所以本课程设计采用MOSFET 管来进行控制。
功率场效应管(MOSFET)与双极型功率相比具有如下特点:1.场效应管(MOSFET)是电压控制型器件(双极型是电流控制型器件),因此在驱动大电流时无需推动级,电路较简单;2.输入阻抗高,可达108Ω以上;3.工作频率范围宽,开关速度高(开关时间为几十纳秒到几百纳秒),开关损耗小;4.有较优良的线性区,并且场效应管(MOSFET)的输入电容比双极型的输入电容小得多,所以它的交流输入阻抗极高;噪声也小,最合适制作Hi-Fi音响;5.功率场效应管(MOSFET)可以多个并联使用,增加输出电流而无需均流电阻。
80C51单片机51单片机价格便宜,使用简单、方便,功能较齐全,能够达到控制本电路的要求。
所本本课程设计采用80C51单片机。
光耦隔离开关光耦隔离开关是一种把发光元件和光敏元件封装在同一壳体内,中间通过电→光→电的转换来传输电信号的半导体光电子器件。
光耦以光信号为媒介来实现电信号的耦合与传递,输入与输出在电气上完全隔离,具有抗干扰性能强的特点。
采用光耦隔离可以很好地实现弱电和强电的隔离,达到抗干扰目的。
7805稳压管7805能使输入电压(正常条件7-25伏)转化为5伏左右输出,供光耦隔离开关发光部分及单片机等供电。
价格便宜,使用方便。
IRF740 MOSFET功率管1管脚(G)接输入信号,2管脚(s)接地,3管脚(D)接电压源。
图5 IRF740示意图图6 IRF740主要参数直流电机参数额定转速1600r/min,额定电压220V。
三:系统电路总设计1 总体电路模块2 单片机最小系统部分本次设计中主要应用了8051单片机,由最小单片机系统组成,并将单片机的口作为输出口,输出占空比不同的矩形波,供给后续驱动电路部分,在单片机的外围扩展了两个按键,K1作为加速按键,K2作为减速按键,进行调速控制。
3 驱动电路部分驱动部分主要由用的光电耦合器和MOSFET组成,由单片机的口提供的信号,P26当为高电平时,发光管导通,光电耦合器输出低电平,MOSFET关闭,回路关闭。
当P26口为低电平时,发光管关闭,光电耦合器输出为高电平,MOSFET 打开,回路导通。
4 电源部分电源部分采用的是三端稳压器7805,输入由AC-DC变压器提供+9V直流电,经7805稳压,由电容滤波,输出+5V电压,为单片机提供工作电四:程序1 程序设计思想当按key1键时,电压升高,转速上升,当按key2键时,电压下降,转速下降;定时器1中断用来产生周期为1ms的脉宽信号,定时器每次中断后改变下一次的定时设置,设置值由按键决定,按key1,高脉宽定时时间加大,按key2,低脉宽定时时间增大,每次变化10uS。
2 程序框图3 程序代码ORG 0000HAJMP MAINORG 001BHAJMP INTT1ORG 0100HMAIN: MOV 60H,#0FEH //存放高电平的脉宽时间,定时500us MOV 61H,#0CHMOV 62H,#0FEHMOV 63H,#0CH //存放低电平的脉宽时间,定时500us,刚开始时,高低电平各为50%,此时电压为输入电压的一半,电机此时的转速为最低。
