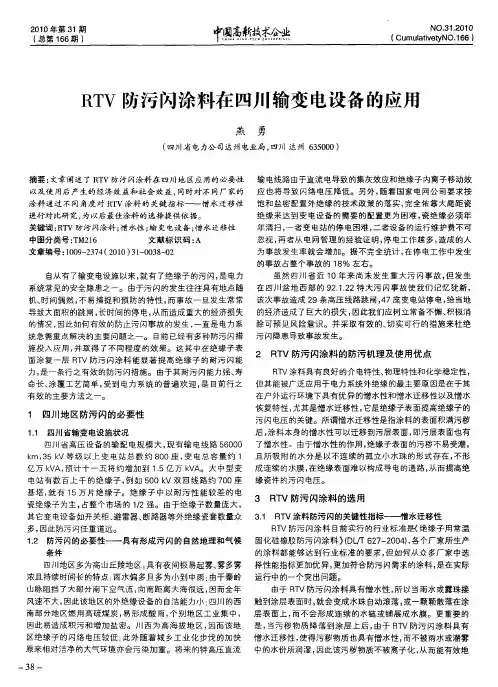

四川省电力公司变电站RTV防污闪涂料 使用暂行规定(试行)

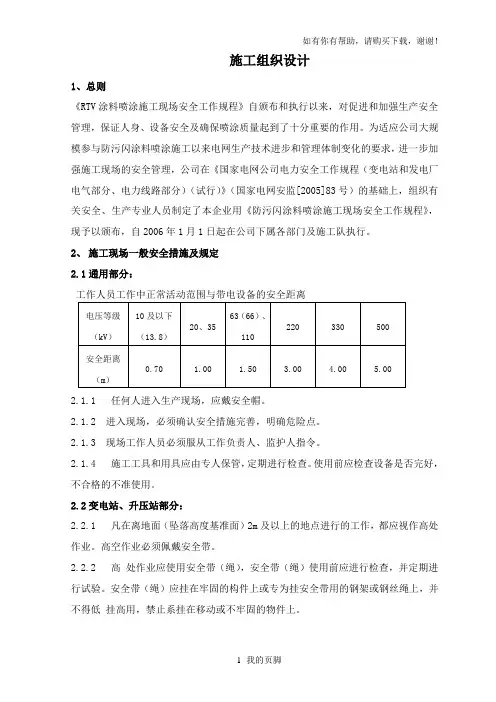

施工组织设计1、总则《RTV涂料喷涂施工现场安全工作规程》自颁布和执行以来，对促进和加强生产安全管理，保证人身、设备安全及确保喷涂质量起到了十分重要的作用。

为适应公司大规模参与防污闪涂料喷涂施工以来电网生产技术进步和管理体制变化的要求，进一步加强施工现场的安全管理，公司在《国家电网公司电力安全工作规程（变电站和发电厂电气部分、电力线路部分）（试行）》（国家电网安监[2005]83号）的基础上，组织有关安全、生产专业人员制定了本企业用《防污闪涂料喷涂施工现场安全工作规程》，现予以颁布，自2006年1月1日起在公司下属各部门及施工队执行。

2、施工现场一般安全措施及规定2.1通用部分：工作人员工作中正常活动范围与带电设备的安全距离电压等级（kV）10及以下（13.8）20、3563（66）、110220 330 500安全距离（m）0.70 1.00 1.50 3.00 4.00 5.002.1.1 任何人进入生产现场，应戴安全帽。

2.1.2 进入现场，必须确认安全措施完善，明确危险点。

2.1.3 现场工作人员必须服从工作负责人、监护人指令。

2.1.4 施工工具和用具应由专人保管，定期进行检查。

使用前应检查设备是否完好，不合格的不准使用。

2.2变电站、升压站部分：2.2.1 凡在离地面（坠落高度基准面）2m及以上的地点进行的工作，都应视作高处作业。

高空作业必须佩戴安全带。

2.2.2 高处作业应使用安全带（绳），安全带（绳）使用前应进行检查，并定期进行试验。

安全带（绳）应挂在牢固的构件上或专为挂安全带用的钢架或钢丝绳上，并不得低挂高用，禁止系挂在移动或不牢固的物件上。

2.2.3 高处作业应使用工具袋，较大的工具应固定在牢固的构件上，不准随便乱放，上下传递物件应用绳索栓牢传递，严禁上下抛掷。

2.2.4 在未做好安全措施的情况下，不准登在不坚固的结构上（如彩钢板屋顶）进行工作。

2.2.5 梯子应坚固完整，梯子的支柱应能承受作业人员及所携带的工具、材料攀登时的总重量，硬质梯子的横木应嵌在支柱上，梯阶的距离不应大于40cm，并在距梯顶1m处设限高标志。

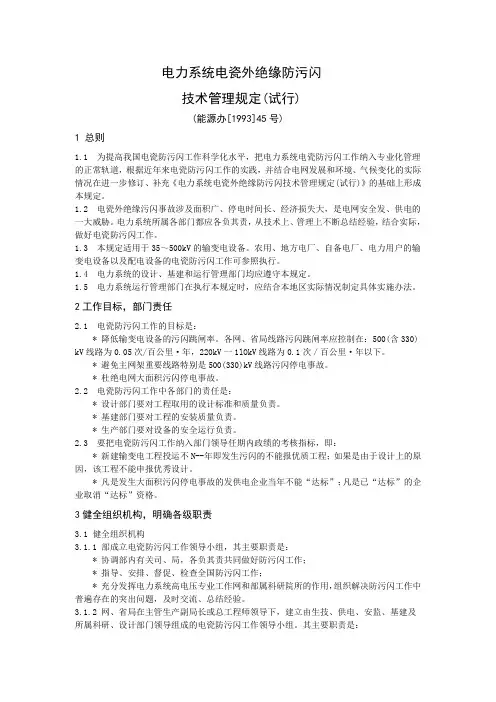

电力系统电瓷外绝缘防污闪技术管理规定(试行)(能源办[1993]45号)1 总则1.1 为提高我国电瓷防污闪工作科学化水平，把电力系统电瓷防污闪工作纳入专业化管理的正常轨道，根据近年来电瓷防污闪工作的实践，并结合电网发展和环境、气候变化的实际情况在进一步修订、补充《电力系统电瓷外绝缘防污闪技术管理规定(试行)》的基础上形成本规定。

1.2 电瓷外绝缘污闪事故涉及面积广、停电时间长、经济损失大，是电网安全发、供电的一大威胁。

电力系统所属各部门都应各负其责，从技术上、管理上不断总结经验，结合实际，做好电瓷防污闪工作。

1.3 本规定适用于35～500kV的输变电设备。

农用、地方电厂、自备电厂、电力用户的输变电设备以及配电设备的电瓷防污闪工作可参照执行。

1.4 电力系统的设计、基建和运行管理部门均应遵守本规定。

1.5 电力系统运行管理部门在执行本规定时，应结合本地区实际情况制定具体实施办法。

2工作目标，部门责任2.1 电瓷防污闪工作的目标是：* 降低输变电设备的污闪跳闸率。

各网、省局线路污闪跳闸率应控制在：500(含330) kV线路为0.05次/百公里·年，220kV一1lOkV线路为0.1次／百公里·年以下。

* 避免主网架重要线路特别是500(330)kV线路污闪停电事故。

* 杜绝电网大面积污闪停电事故。

2.2 电瓷防污闪工作中各部门的责任是：* 设计部门要对工程取用的设计标准和质量负责。

* 基建部门要对工程的安装质量负责。

* 生产部门要对设备的安全运行负责。

2.3 要把电瓷防污闪工作纳入部门领导任期内政绩的考核指标，即：* 新建输变电工程投运不N--年即发生污闪的不能报优质工程；如果是由于设计上的原因，该工程不能申报优秀设计。

* 凡是发生大面积污闪停电事故的发供电企业当年不能“达标”；凡是已“达标”的企业取消“达标”资格。

3健全组织机构，明确各级职责3.1 健全组织机构3.1.1 部成立电瓷防污闪工作领导小组，其主要职责是：* 协调部内有关司、局，各负其责共同做好防污闪工作；* 指导、安排、督促、检查全国防污闪工作；* 充分发挥电力系统高电压专业工作网和部属科研院所的作用，组织解决防污闪工作中普遍存在的突出问题，及时交流、总结经验。

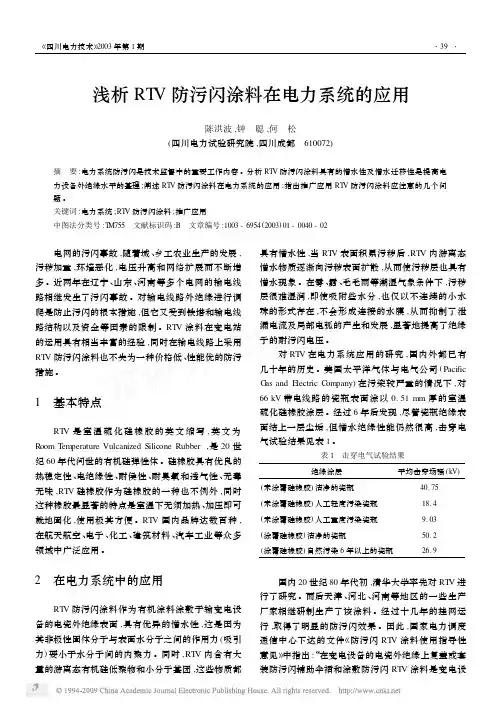

浅析RT V防污闪涂料在电力系统的应用陈洪波,钟　聪,何　松(四川电力试验研究院,四川成都　610072)摘　要:电力系统防污闪是技术监督中的重要工作内容。

分析RT V防污闪涂料具有的憎水性及憎水迁移性是提高电力设备外绝缘水平的基理;阐述RT V防污闪涂料在电力系统的应用;指出推广应用RT V防污闪涂料应注意的几个问题。

关键词:电力系统;RT V防污闪涂料;推广应用中图法分类号:T M755　文献标识码:B　文章编号:1003-6954(2003)01-0040-02 电网的污闪事故,随着城、乡工农业生产的发展,污秽加重,环境恶化,电压升高和网络扩展而不断增多。

近两年在辽宁、山东、河南等多个电网的输电线路相继发生了污闪事故。

对输电线路外绝缘进行调爬是防止污闪的根本措施,但它又受到铁塔和输电线路结构以及资金等因素的限制。

RT V涂料在变电站的运用具有相当丰富的经验,同时在输电线路上采用RT V防污闪涂料也不失为一种价格低、性能优的防污措施。

1　基本特点RT V是室温硫化硅橡胶的英文缩写,英文为R oom T em perature Vulcanized Silicone Rubber,是20世纪60年代问世的有机硅弹性体。

硅橡胶具有优良的热稳定性、电绝缘性、耐侯性、耐臭氧和透气性、无毒无味,RT V硅橡胶作为硅橡胶的一种也不例外,同时这种橡胶最显著的特点是室温下无须加热、加压即可就地固化,使用极其方便。

RT V国内品牌达数百种,在航天航空、电子、化工、建筑材料、汽车工业等众多领域中广泛应用。

2　在电力系统中的应用RT V防污闪涂料作为有机涂料涂敷于输变电设备的电瓷外绝缘表面,具有优异的憎水性,这是因为其非极性固体分子与表面水分子之间的作用力(吸引力)要小于水分子间的内聚力。

同时,RT V内含有大量的游离态有机硅低聚物和小分子基团,这些物质都具有憎水性,当RT V表面积累污秽后,RT V内游离态憎水物质逐渐向污秽表面扩散,从而使污秽层也具有憎水现象。

施工组织设计一、防污闪原理：该涂料呈液体状，绝缘子上涂复了该涂料后，表面会形成一层薄膜。

该薄膜不但有优良的电绝缘性能，而且具有特殊的表面张力极低的性能，使薄膜具有强憎水性和憎水迁移性、薄膜表面的憎水性可以迁移到污秽表面,使表面沉积物也具有憎水性。

在潮湿及污秽条件下，薄膜上很难受潮,极大地降低了污秽对膜膜的附着力，减少了污秽在薄膜的沉积率,也使污秽在薄膜上不易形成坚固的污垢;这样，在细雨浓雾污染的环境下,薄膜表面及污层只凝聚成细小的水球，不会形成连续水膜的水流,从而有效地扼制了汇漏电流，提高了绝缘的耐污闪能力。

二、编制依据:1、国家电网建运〔2006〕1022 号《国家电网公司跨区电网输变电设备外绝缘用防污闪涂料使指导原则（试行）》2、DL/T864—2004 《标称电压高于 1000V 架空交流线路用复合绝缘子使用导则》3、DL/T627—2004《绝缘子用常温固化硅橡胶防污闪涂料》4、国家电网建运【2006】1002《国家电网公司跨区电网输变电设备外绝缘用防污闪涂料使用指导原则》5、【1990】606号《关于防止电网大面积污闪事故若干措施的实施要求》6、【1997】91号《加强电力系统防污闪技术措施》7、DL/T627－2004《绝缘子常用固化硅橡胶防污闪涂料》8、 GB/T1408。

1—1999《固体绝缘材料工频电气强度的试验方法》9、GB/T1725—1989《涂料固体含量测定方法》10、GB/T13936—1992《硫化橡胶与金属粘接拉伸剪切强度测定方法》11、GB1720—1989《漆膜附着力的测定法》12、GB1739—1989《绝缘漆漆膜耐油性测定法》13、GB1763—1989《漆膜耐化学试剂性测定法》14、GB/T528-1998《硫化橡胶或热塑性橡胶拉伸应力应变性能的测定》156、GB775-1987《绝缘子试验方法》三、施工总体目标:1、方针：严密组织，科学管理，精心施工，确保工程目标的实现。

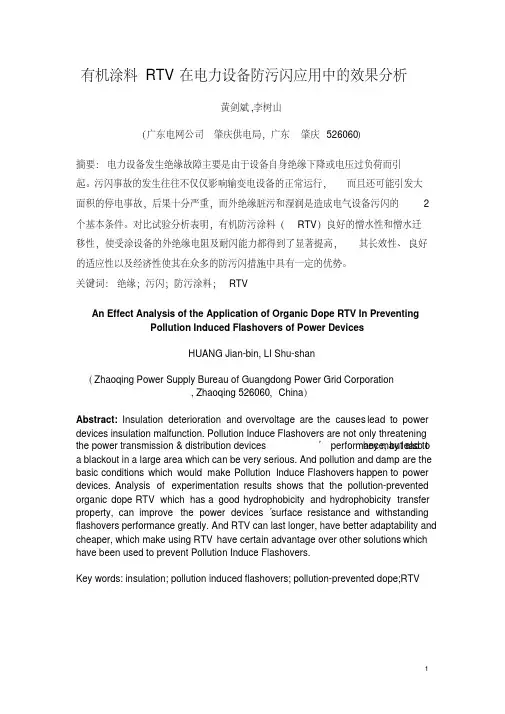

有机涂料RTV在电力设备防污闪应用中的效果分析黄剑斌,李树山（广东电网公司肇庆供电局，广东肇庆526060）摘要：电力设备发生绝缘故障主要是由于设备自身绝缘下降或电压过负荷而引起。

污闪事故的发生往往不仅仅影响输变电设备的正常运行，而且还可能引发大面积的停电事故，后果十分严重，而外绝缘脏污和湿润是造成电气设备污闪的2个基本条件。

对比试验分析表明，有机防污涂料（RTV）良好的憎水性和憎水迁移性，使受涂设备的外绝缘电阻及耐闪能力都得到了显著提高，其长效性、良好的适应性以及经济性使其在众多的防污闪措施中具有一定的优势。

关键词：绝缘；污闪；防污涂料；RTVAn Effect Analysis of the Application of Organic Dope RTV In PreventingPollution Induced Flashovers of Power DevicesHUANG Jian-bin, LI Shu-shan（Zhaoqing Power Supply Bureau of Guangdong Power Grid Corporation, Zhaoqing 526060，China）Abstract:Insulation deterioration and overvoltage are the causes lead to power devices insulation malfunction. Pollution Induce Flashovers are not only threateninghey may lead to the power transmission & distribution devices’ performance, but also ta blackout in a large area which can be very serious. And pollution and damp are the basic conditions which would make Pollution Induce Flashovers happen to power devices. Analysis of experimentation results shows that the pollution-prevented organic dope RTV which has a good hydrophobicity and hydrophobicity transfersurface resistance and withstanding property, can improve the power devices’　flashovers performance greatly. And RTV can last longer, have better adaptability and cheaper, which make using RTV have certain advantage over other solutions which have been used to prevent Pollution Induce Flashovers.Key words: insulation; pollution induced flashovers; pollution-prevented dope;RTV0 前言输变电设备外绝缘的自然清洁，主要依靠风力的作用和大雨的冲刷。

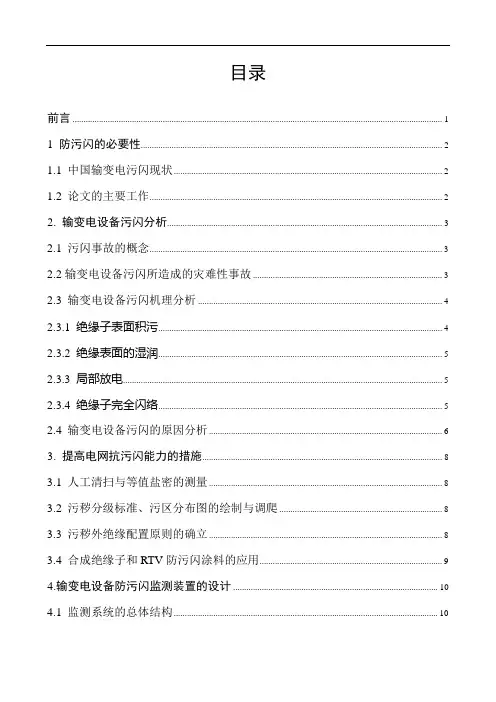

目录前言 (1)1 防污闪的必要性 (2)1.1 中国输变电污闪现状 (2)1.2 论文的主要工作 (2)2. 输变电设备污闪分析 (3)2.1 污闪事故的概念 (3)2.2输变电设备污闪所造成的灾难性事故 (3)2.3 输变电设备污闪机理分析 (4)2.3.1 绝缘子表面积污 (4)2.3.2 绝缘表面的湿润 (5)2.3.3 局部放电 (5)2.3.4 绝缘子完全闪络 (5)2.4 输变电设备污闪的原因分析 (6)3. 提高电网抗污闪能力的措施 (8)3.1 人工清扫与等值盐密的测量 (8)3.2 污秽分级标准、污区分布图的绘制与调爬 (8)3.3 污秽外绝缘配置原则的确立 (8)3.4 合成绝缘子和RTV防污闪涂料的应用 (9)4.输变电设备防污闪监测装置的设计 (10)4.1 监测系统的总体结构 (10)输变电设备防污闪监测装置的设计4.2 泄漏电流变送器的设计 (11)4.2.1 泄漏电流传感器 (11)4.2.2 低通滤波电路的设计 (12)4.2.3 信号调理电路 (13)4.3 温湿度监测电路的设计 (14)4.3.1 温湿度监测电路的硬件设计 (14)4.3.2 温湿度测量软件设计 (15)4.4 核心控制器的选择 (16)4.5 人机接口电路的设计 (19)4.5.1 键盘电路的设计 (20)4.5.2 液晶显示电路的设计 (21)4.6 时钟电路的设计 (23)4.7 无线通信模块的设计 (28)4.8 电源电路的设计 (31)5 技术经济分析 (33)6 结论 (34)致谢 (35)参考文献 (36)附录A 外文文献译文 (37)附录B 外文文献原文 (45)附录C 系统总体硬件电路图 (52)附录D 系统总体软件流程图 (53)辽宁工程技术大学毕业设计（论文）前言随着中国社会经济的迅猛发展，国民生活水平的不断提高，电力作为国民经济发展的基础产业，其重要性越来越显著。

能否保证电力安全稳定持续的供应，关系到人民正常生活、生命和财产安全的保证，尤其是重要的厂矿、单位和部门，一旦电力供应中断，将造成重大的经济损失，造成重大的政治影响以及公共场所秩序严重混乱，损失不可估量。

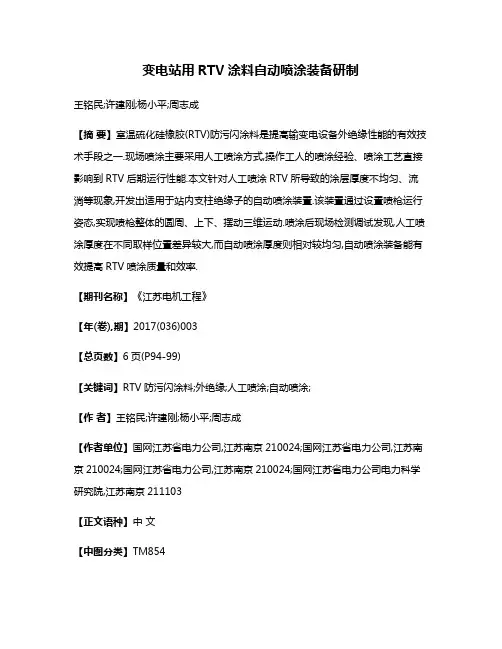

变电站用RTV涂料自动喷涂装备研制王铭民;许建刚;杨小平;周志成【摘要】室温硫化硅橡胶(RTV)防污闪涂料是提高输变电设备外绝缘性能的有效技术手段之一.现场喷涂主要采用人工喷涂方式,操作工人的喷涂经验、喷涂工艺直接影响到RTV后期运行性能.本文针对人工喷涂RTV所导致的涂层厚度不均匀、流淌等现象,开发出适用于站内支柱绝缘子的自动喷涂装置.该装置通过设置喷枪运行姿态,实现喷枪整体的圆周、上下、摆动三维运动.喷涂后现场检测调试发现,人工喷涂厚度在不同取样位置差异较大,而自动喷涂厚度则相对较均匀,自动喷涂装备能有效提高RTV喷涂质量和效率.【期刊名称】《江苏电机工程》【年(卷),期】2017(036)003【总页数】6页(P94-99)【关键词】RTV防污闪涂料;外绝缘;人工喷涂;自动喷涂;【作者】王铭民;许建刚;杨小平;周志成【作者单位】国网江苏省电力公司,江苏南京210024;国网江苏省电力公司,江苏南京210024;国网江苏省电力公司,江苏南京210024;国网江苏省电力公司电力科学研究院,江苏南京211103【正文语种】中文【中图分类】TM854RTV喷涂后常年暴露在户外，遭受日晒、雨淋、高温和严寒等恶劣气候条件的侵蚀，受紫外线的照射以及强电磁场环境的影响；RTV现场喷涂施工工艺直接影响其后期运行性能。

如喷涂施工不规范，会导致产品提前老化、报废，从而影响RTV运行性能及使用寿命，造成巨额经济损失。

本文针对人工喷涂RTV所导致的涂层厚度不均匀、流淌等现象，开发出适用于站内支柱绝缘子的现场工厂化自动喷涂装置，可有效提高喷涂质量和喷涂效率，适合大范围推广。

RTV人工喷涂施工中存在较多的问题，主要有如下几点。

(1) 绝缘子串存在个别不易喷涂到位的死角，尤其在杆塔上进行绝缘子喷涂时，下表面不易喷涂，导致下表面喷涂质量达不到要求。

(2) 喷涂耐张串时难以观察下沿喷涂质量，无法自检。

(3) 在RTV喷涂前，对绝缘子金具或者站内刀闸等设备包裹不牢固，或者忽视附近周围其他设备，导致包裹的保鲜膜或胶带易松散飘散而且易遗落在绝缘子或者别的电气设备上，RTV飘落到其他未做保护的设备上不易清除。

RTV防污闪涂料使用指导性意见1 目的、内容及使用范围为正确指导使用RTV防污闪涂料特制定《RTV防污闪涂料使用指导性意见》。

本指导性意见对RTV防污闪涂料的选择、验收、施工和运行监督提出基本的要求与准则，以作为电缆系统管理、运行维护部门使用RTV防污闪措施时的技术指导。

2选择涂料的基本原则和要求2. 1 选择涂料的基本原则2. 1. 1 涂料应有符合涂料生产企业的技术条件或有关标准与规定的完备的试验报告。

2. 1. 2 涂料应通过电力系统省局级以上部门的鉴定。

2. 1. 3 选择适宜于本地区环境的涂料，应具有成功运行的经验。

2. 1. 4 在短时间内有大量积尘和严重化工污秽条件下选用时，需特别慎重。

2. 2 基本要求2. 2. 1 涂料与涂料绝缘子应具有良好的电气与绝缘性能，其性能应符合技术条件要求。

2. 2. 2 涂料应有良好的憎水性能和憎水迁移性能。

去离子水与涂料表面的接触角θ＞90°。

2.2.3 涂料应具有良好的耐候性和耐电晕、耐电弧性能。

一般其防污闪的稳定有效期应在三年以上。

2. 2. 4 涂料的理化性能应达到技术条件的要求。

2. 2. 5 涂敷简便易行，失效时清除方便，且对施工人员和设备无害。

2. 2. 6 在相同污秽条件下，涂料绝缘子的污闪电压应不小于1.5 倍无涂料绝缘子的污闪电压。

2. 2. 7 涂层固化的表干时间不能太长，一般不超过60min。

3涂料的验收3. 1 涂料应有出厂合格证。

3. 2 涂料应有明确的储存期，一般应在半年以上。

3. 3 涂料应有详细的使用说明书。

3. 4 用户对出厂的涂料有怀疑时，有权核实涂料出厂检验报告、型式试验报告和产品鉴定书，或送行抽检试验项目。

3. 5 推荐抽试项目包括3. 5. 1 外观检查：涂料应无浑浊、无明显的机械杂质、无絮状物和沉淀物。

3. 5. 2 涂层固化表干时间一般不大于60min。

3. 5. 3 涂层表面光滑，不起皮，不龟裂，内部无气泡。

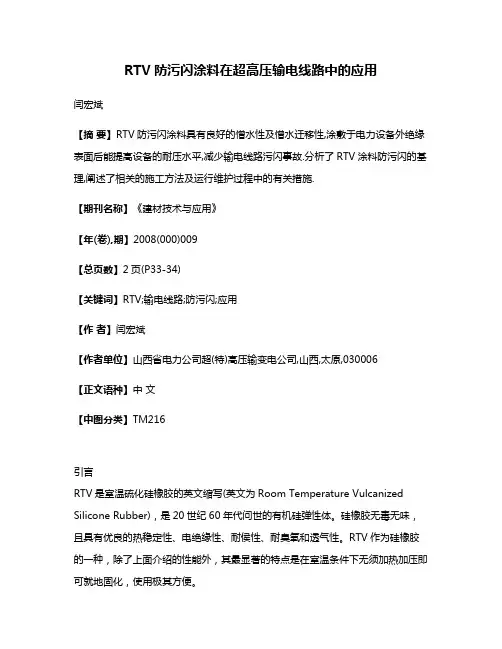

RTV防污闪涂料在超高压输电线路中的应用闫宏斌【摘要】RTV防污闪涂料具有良好的憎水性及憎水迁移性,涂敷于电力设备外绝缘表面后能提高设备的耐压水平,减少输电线路污闪事故.分析了RTV涂料防污闪的基理,阐述了相关的施工方法及运行维护过程中的有关措施.【期刊名称】《建材技术与应用》【年(卷),期】2008(000)009【总页数】2页(P33-34)【关键词】RTV;输电线路;防污闪;应用【作者】闫宏斌【作者单位】山西省电力公司超(特)高压输变电公司,山西,太原,030006【正文语种】中文【中图分类】TM216引言RTV是室温硫化硅橡胶的英文缩写(英文为Room Temperature Vulcanized Silicone Rubber)，是20世纪60年代问世的有机硅弹性体。

硅橡胶无毒无味，且具有优良的热稳定性、电绝缘性、耐侯性、耐臭氧和透气性。

RTV作为硅橡胶的一种，除了上面介绍的性能外，其最显著的特点是在室温条件下无须加热加压即可就地固化，使用极其方便。

1 RTV防污闪原理RTV防污闪涂料是一种有机涂料，它具有非常优异的憎水性能，这是因为其非极性固体分子与表面水分子之间的作用力(吸引力)远小于水分子间的内聚力的缘故，同时RTV内含有大量的游离态有机硅低聚物和小分子基团，这些物质都具有憎水性。

当RTV表面积累污秽后，RTV内游离态憎水物质逐渐向污秽表面扩散，从而使污秽层也具有憎水现象。

当把RTV防污闪涂料涂敷于输变电设备的电瓷外绝缘表面后，在遇到雾、露、毛毛雨等潮湿气象后，污秽层很难湿润，即使吸附少许水分，也仅以不连续的小水珠的形式存在，不会形成连接的水膜，从而抑制了泄漏电流及局部电弧的产生和发展，显著提高了绝缘子的耐污闪电压。

2 RTV涂料作为防污闪措施的优点目前，超高压输电线路的防污闪措施主要有调整爬距、更换合成绝缘子、增加清扫周期以及涂憎水涂料几种方法，其中，更换合成绝缘子和调整爬距需要比较大的经济投入，而增加清扫周期一方面需要停电，另一方面劳动强度较大，也需要经济投入。

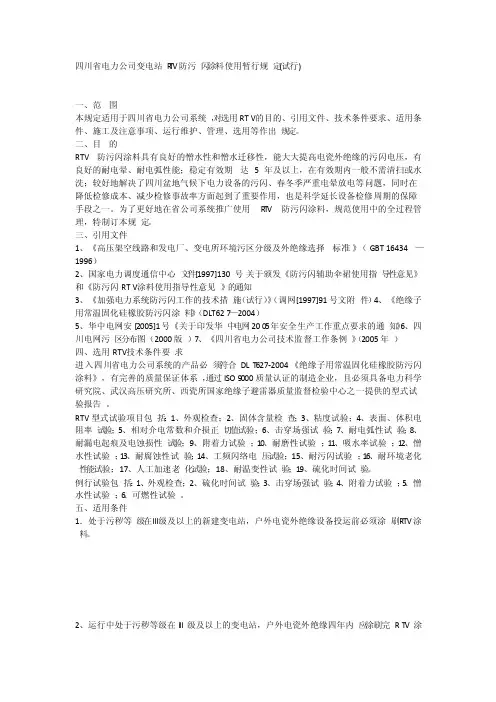

四川省电力‎公司变电站‎R T V防污‎闪涂料使用暂行规‎定(试行)一、范围本规定适用‎于四川省电‎力公司系统‎，对选用RT‎V的目的、引用文件、技术条件要‎求、适用条件、施工及注意‎事项、运行维护、管理、选用等作出‎规定。

二、目的RTV防污‎闪涂料具有‎良好的憎水‎性和憎水迁‎移性，能大大提高‎电瓷外绝缘‎的污闪电压‎，有良好的耐‎电晕、耐电弧性能‎；稳定有效期‎达5年及以‎上，在有效期内‎一般不需清‎扫或水洗；较好地解决‎了四川盆地‎气候下电力‎设备的污闪‎、春冬季严重‎电晕放电等‎问题，同时在降低‎检修成本、减少检修事‎故率方面起‎到了重要作‎用，也是科学延‎长设备检修‎周期的保障‎手段之一。

为了更好地‎在省公司系‎统推广使用‎R T V防污‎闪涂料，规范使用中‎的全过程管‎理，特制订本规‎定。

三、引用文件1、《高压架空线‎路和发电厂‎、变电所环境‎污区分级及‎外绝缘选择‎标准》（GBT 16434‎—1996）2、国家电力调‎度通信中心‎文件[1997]130号关于颁发《防污闪辅助‎伞裙使用指‎导性意见》和《防污闪RT‎V涂料使用‎指导性意见‎》的通知3、《加强电力系‎统防污闪工‎作的技术措‎施（试行）》（调网[1997]91号文附‎件）4、《绝缘子用常‎温固化硅橡‎胶防污闪涂‎料》（DLT62‎7—2004）5、华中电网安‎[2005]1号《关于印发华‎中电网20‎05年安全‎生产工作重‎点要求的通‎知》6、四川电网污‎区分布图（2000版‎）7、《四川省电力‎公司技术监‎督工作条例‎》（2005年‎）四、选用RTV‎技术条件要‎求进入四川省‎电力公司系‎统的产品必‎须符合DL‎T627-2004 《绝缘子用常‎温固化硅橡‎胶防污闪涂‎料》，有完善的质‎量保证体系‎，通过ISO‎9000质‎量认证的制‎造企业，且必须具备‎电力科学研‎究院、武汉高压研‎究所、西瓷所国家‎绝缘子避雷‎器质量监督‎检验中心之‎一提供的型‎式试验报告‎。

Q／KFD—25５.0７—2０08前言为认真贯彻电力行业“安全第一,预防为主”的方针，加强国电康平发电公司防污闪专业技术监督工作管理，不断提高设备的健康水平,预防污闪事故发生，确保设备安全稳定运行,特制定本标准。

制定本标准的目的在于采用专业技术的手段,提高通信管理水平,保证设备和电路性能符合技术标准，为电网管理、电力调度、企业管理和系统自动化等提供稳定、可靠的信息传输通道。

本标准由国电康平发电有限公司标准化委员会提出并归口管理。

本标准起草单位：设备管理部本标准主要起草人:刘会英本标准审核人:徐全义本标准批准人：康龙本标准于20０8年4月首次发布.本标准由设备管理部负责解释.国电康平发电有限公司标准防污闪技术监督管理Q/KFＤ-255.02—20０8１范围本标准规定了国电康平发电有限公司防污闪专业技术监督管理的职能、管理内容与要求、检查与考核.本标准适用于国电康平发电有限公司。

2 规范性引用文件下列文件中的条款通过GＢ／Ｔ1的本部分的引用而成为本部分的条款。

凡是注日期的引用文件,其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件,其最新版本适用于本部分．所有标准都会被修订，使用本制度的各方应探讨使用下列标准最新版本的可能性。

《电力法》GB/T１6434-1996《电力系统输变电设备污秽等级划分标准》DL/T６20－1９97《交流电气装置的过电压保护和绝缘配合》DＬ/T596-１9９６《电力设备预防性试验规程》国电发[２０00］５89号《防止电力生产重大事故二十五项重点要求》电安生[19９6］43０号《电力工业技术监督工作规定》的通知3术语和定义防污闪技术监督管理是对防污保护装置进行试验、检测以及对试验、检测结果的分析,是保证电气设备安全稳定运行、保证人身安全的重要环节。

4 管理职能4．1 职能与分工4。
