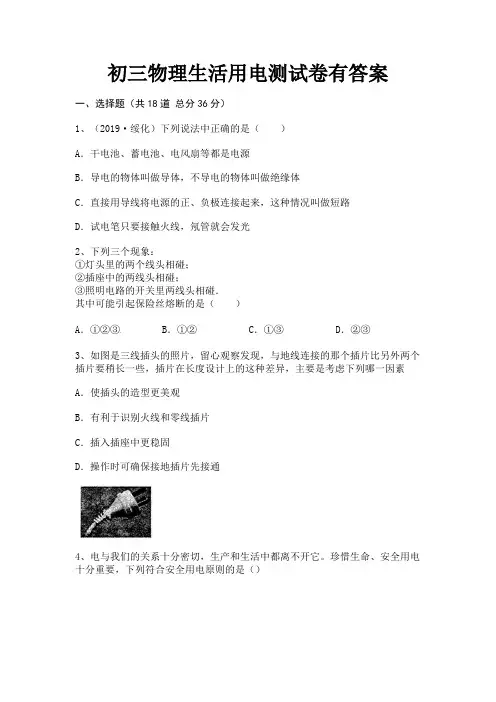

初三物理生活用电测试卷有答案一、选择题(共18道总分36分)1、(2019·绥化)下列说法中正确的是()A.干电池、蓄电池、电风扇等都是电源B.导电的物体叫做导体,不导电的物体叫做绝缘体C.直接用导线将电源的正、负极连接起来,这种情况叫做短路D.试电笔只要接触火线,氖管就会发光2、下列三个现象:①灯头里的两个线头相碰;②插座中的两线头相碰;③照明电路的开关里两线头相碰.其中可能引起保险丝熔断的是()A.①②③B.①②C.①③D.②③3、如图是三线插头的照片,留心观察发现,与地线连接的那个插片比另外两个插片要稍长一些,插片在长度设计上的这种差异,主要是考虑下列哪一因素A.使插头的造型更美观B.有利于识别火线和零线插片C.插入插座中更稳固D.操作时可确保接地插片先接通4、电与我们的关系十分密切,生产和生活中都离不开它。
珍惜生命、安全用电十分重要,下列符合安全用电原则的是()5、在日常生活中,下列做法符合安全用电要求的是A.开关接在灯泡和火线之间B.用电器的金属外壳没有必要接地C.发现有人触电时,首先要将人拉开D.使用测电笔时,手不能接触笔尾的金属体6、(2015·天津南开区期末)小明同学寒假在家看电视时,为了取暖,便将一个电暖器拿出来。
当他将插头插入插座中时,听到"叭"的一声,同时从插座中冒出一股黑烟,电视机和电灯也都熄灭了,这个现象会导致的结果是( )A.电视机烧坏B.电暖器烧坏C.空气开关(或熔丝)断开D.灯丝烧断7、如图是人们在生活用电中的几种做法,其中正确的是()A.试电笔的握法B.带金属外壳的用电器使用合格的三孔插座C.多个大功率用电器同时使用一个插座D.使用绝缘皮破损的导线8、如图所示,符合安全用电的做法是()9、有下列一些现象:(1)灯座中的两个线头相碰;(2)开关中的两个线头相碰;(3)电路中私自接入大功率的电炉;(4)用户电源引线的绝缘皮破损。

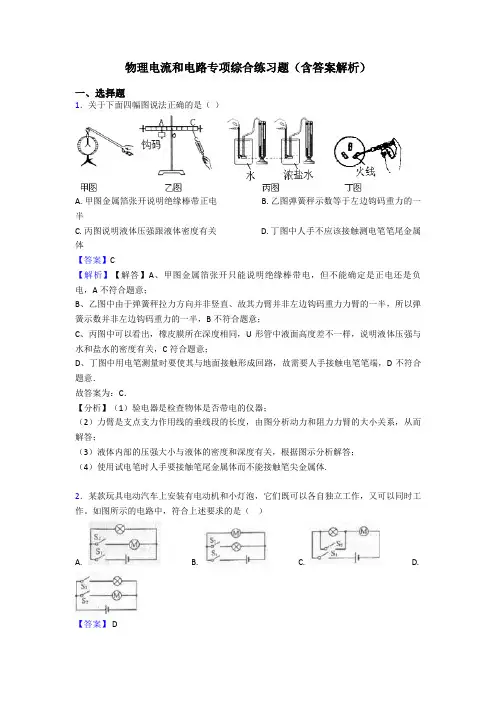

物理电流和电路专项综合练习题(含答案解析)一、选择题1.关于下面四幅图说法正确的是()A. 甲图金属箔张开说明绝缘棒带正电B. 乙图弹簧秤示数等于左边钩码重力的一半C. 丙图说明液体压强跟液体密度有关D. 丁图中人手不应该接触测电笔笔尾金属体【答案】C【解析】【解答】A、甲图金属箔张开只能说明绝缘棒带电,但不能确定是正电还是负电,A不符合题意;B、乙图中由于弹簧秤拉力方向并非竖直、故其力臂并非左边钩码重力力臂的一半,所以弹簧示数并非左边钩码重力的一半,B不符合题意;C、丙图中可以看出,橡皮膜所在深度相同,U形管中液面高度差不一样,说明液体压强与水和盐水的密度有关,C符合题意;D、丁图中用电笔测量时要使其与地面接触形成回路,故需要人手接触电笔笔端,D不符合题意.故答案为:C.【分析】(1)验电器是检查物体是否带电的仪器;(2)力臂是支点支力作用线的垂线段的长度,由图分析动力和阻力力臂的大小关系,从而解答;(3)液体内部的压强大小与液体的密度和深度有关,根据图示分析解答;(4)使用试电笔时人手要接触笔尾金属体而不能接触笔尖金属体.2.某款玩具电动汽车上安装有电动机和小灯泡,它们既可以各自独立工作,又可以同时工作。
如图所示的电路中,符合上述要求的是()A. B. C. D.【答案】 D【解析】【解答】玩具车上的电动机和灯泡可以分别工作,则电路是并联电路,每个支路有单独的开关,D符合题意。
故答案为:D.【分析】并联电路中各支路的用电器可以互不影响的工作。
3.如图所示的电路中,当S1、S2都闭合时,则()A. L1、L2串联B. L1、L2并联C. 灯L1被短路D. 灯L2短路【答案】 B【解析】【解答】如图所示的电路中,当S1、S2都闭合时,L1、L2并联.故答案为:B【分析】电流从正极流出通过开关S2后分成两条支路分别流入两个灯泡,通过两个灯泡后汇合再回到负极.再结合并联电路(把电路元件并列地连接起来的电路,叫并联)的概念即可得解.4.妈妈买了一个便携式榨汁机,小明通过阅读说明书.他了解到为保障安全,该榨汁机设置了电源开关S和安全开关S1,当杯体放在主机上时,S1自动闭合,此时再闭合S,电动机才能启动开始榨汁.下列四张电路图中符合要求的是()A. B. C. D.【答案】 C【解析】【解答】电路中的开关都闭合时,用电器才能工作,此时电路中的开关和用电器是串联的,C符合题意。
初中物理生活用电专项综合练习卷(含答案解析)一、选择题1.在如图所示家庭电路中,将插头插入插座,打开电视,电视不工作;闭合开关,灯泡不 亮;保持开关闭合,拔出插头,将测电笔分别插入插座两孔时氖管均发光。
若电路中只有 一处故障,则故障可能是( )短路答案】 A【解析】 【解答】将插头插入插座,打开电视,电视不工作;闭合开关,灯泡不亮,说明 电路中存在断路故障;若灯丝烧断,则电视机应该工作,故不可能是灯丝烧断; 保持开关闭合,拔出插头,将测电笔分别插入插座两孔时氖管均发光,插孔的左孔能使氖 管发光,说明蓝色线是通的(即插孔的左孔通过灯泡、开关与火线相连,如下图);插孔 的右孔能使氖管发光,说明红色线是通的(即火线是完好的),综合分析可知是 A 点左侧的零线断路(可能是零线上保险丝烧断)。
故答案为: A 。
分析】判断家庭电路故障问题,主要看试电笔的氖管是否发光,发光说明和火线是通路 的. 2.下列情景中,符合安全用电常识的是( )A. 更换灯泡时可以不必切断电源B 家. 用电冰箱的金属外壳可以不必接地 C. 发现有人触电时,应该立即切断电源 D. 用电器失火时,应该迅速向用电器泼水 灭火答案】 C解析】 【解答】解: A 、为防止触电,更换灯泡时应先切断电源.故 A 错误;B 、家用电器使用时金属外壳要接地.当用电器的外壳和火线间的绝缘破损,使外壳带电, 电流就会流入大地,不会对人体造成伤害,故 B 错误;C 、发现有人触电应立即切断电源或用干燥的木杆将人与火线分开,故C 正确; A. 零线上保险丝烧断B. 火线上保险丝烧断C. 灯丝烧断D. 插座D、一般的水是导体,所以用电器失火时,绝对不能向用电器泼水灭火,故 D 错误.故选C.【分析】① 为防止触电,更换和维修电器时应先切断电源;② 有金属外壳的家用电器,要接地线,以防漏电时,人不会发生触电事故;③ 发现有人触电,要立即断开电源再救人或用干燥的木棒使人与带电体脱离;④ 发现用电器着火了,要立即断开电源再想法灭火.3.如图所示的家庭电路中,闭合开关S,电灯正常发光.用测电笔测量灯座里的两个接线柱B,C 时,测电笔的发光情况是()A.B点亮、C点不亮B. C点亮、B 点不亮C. B, C点都亮D. B, C点都不亮【答案】A【解析】【解答】闭合开关S,电灯正常发光。

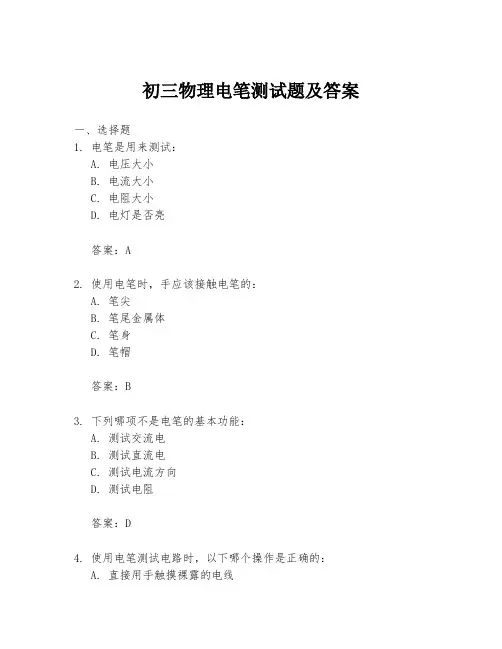

初三物理电笔测试题及答案一、选择题1. 电笔是用来测试:A. 电压大小B. 电流大小C. 电阻大小D. 电灯是否亮答案:A2. 使用电笔时,手应该接触电笔的:A. 笔尖B. 笔尾金属体C. 笔身D. 笔帽答案:B3. 下列哪项不是电笔的基本功能:A. 测试交流电B. 测试直流电C. 测试电流方向D. 测试电阻答案:D4. 使用电笔测试电路时,以下哪个操作是正确的:A. 直接用手触摸裸露的电线B. 将电笔的笔尖接触待测电路C. 将电笔的笔尾金属体接触待测电路D. 将电笔的笔尖和笔尾同时接触待测电路答案:B二、填空题5. 电笔的工作原理是基于______原理。
答案:人体作为导体6. 当电笔的氖管发光时,表示______。
答案:电路中有电流通过7. 使用电笔时,应确保______安全。
答案:人身8. 电笔不能用于______测试。
答案:电压大小三、简答题9. 请简述电笔的使用方法。
答案:使用电笔时,首先确保电笔完好无损,然后关闭待测电路的电源,将电笔的笔尖接触待测电路的导线,同时手触摸电笔的笔尾金属体,如果氖管发光,则表示电路中有电流通过;如果氖管不发光,则表示电路中无电流。
10. 为什么在使用电笔时,不能用手触摸电笔的笔尖?答案:电笔的笔尖是直接接触待测电路的导线,如果用手触摸笔尖,可能会造成人体与电路直接接触,导致触电事故。
结束语:通过以上题目的练习,希望大家能够掌握电笔的正确使用方法,了解其工作原理,并能够在实际操作中注意安全,正确使用电笔进行电路测试。
九年级物理(电学)综合测试卷(时间90分钟,满分100分)一、选择题(每小题只有一个选项准确,每小题2分,共24分)1.【题文】家庭中使用的电水壶,正常工作时通过的电流约为( ) A.40 A B.4 A C.400 mA D.40 mA【答案】B2.【题文】小刚利用电能表测某家用电器的电功率.当电路中只有这个用电器工作时,测得在15 min内,消耗电能0.3 kW·h,这个用电器可能是( )A.空调器B.电冰箱C.电视机D.收音机【答案】A3.【题文】随着生活水平的提升,家用电器日益增多.某户实行电路旧线改造后,将保险丝的规格由10 A换成了15 A,则该线路允许同时接入用电器的功率比原来增加了( )A.2200 W B.3300 W C.1100 W D.5500 W【答案】C4.【题文】下面所示电器中,利用电流的热效应来工作的是( )A.电磁起重机B.电炉C.电风扇D.电脑【答案】B5.【题文】为了避免触电事故,下列电器安装不符合国家规定的技术要求的是( )【答案】B6.【题文】随着人们生活水平的逐步提升,家用电器的持续增多.下列关于家庭电路的说法中,准确的是( )A.灯与控制它的开关是并联的,与插座是串联的B.使用测电笔时,不能用手接触到笔尾的金属体C.电路中电流过大的原因之一是使用的电器总功率过大D.增增大功率用电器时,只需换上充足粗的保险丝即可【答案】C7.【题文】有一串小彩灯,每盏小彩灯的规格为“4V 0.2A”.下列表述中不准确的是( )A.若要使小彩灯在家庭电路中正常工作,应把55盏小彩灯串联起来使用B.每盏小彩灯正常工作时的电阻是20C.每盏小彩灯的额定功率是0.8 WD.小彩灯不工作时,电阻为零【答案】D8.【题文】将分别标有“16V 8W”、“8V 4W”字样的灯L1、L2串联使用.当灯L1正常发光时,灯L2会( )A.正常发光B.比正常发光暗C.比正常发光亮D.以上三种情况均有可能【答案】A9.【题文】夏天在家里打开空调时,发现室内的灯光变暗.关于这个现象,下列说法中不准确的是(不考虑温度对电阻的影响) ( )A.进户线中的电流变大了B.线路中的热损耗变大了C.线路中的总电阻变大了D.灯两端的电压变小了【答案】C10. 【题文】如图所示,一同学做测量小灯泡的电阻实验时,把电压表与电流表的位置接错了。
一、初中物理家庭电路故障的分析问题1.如图所示的家庭电路中,闭合开关后灯泡不亮,用测电笔火线检测插座的两孔,发现只有插入右孔时氖管才发光。
用测零线电笔检测a点氖管不发光,检测b点氖管发光。
发生这现象的原因可能是()A.灯丝断了B.灯泡短路C.开关接触不良D.插座短路【答案】A【解析】【分析】【详解】用试电笔检测插座的两孔,发现只有插入右孔时氖管才发光,说明右孔连接的是火线,电路连接正常;用试电笔检测b点氖管发光,检测a点氖管不发光,说明在a、b两点之间出现了断路,可能灯丝断了。
故选A。
2.李建光师傅是个经验非常丰富的电工,熟练掌握了各种判断家庭电路故障的方法:(1)检验灯法如图所示,取下保险丝,在该处接一个额定电压为220V的检验灯泡L0,分别闭合各个开关即可知道故障。
①闭合S、S1,L0正常发光,则说明__________;②闭合S、S2,L0不亮,则说明__________;③闭合S、S3,L0、L3发光都较暗,则说明__________;(2)测电笔法如图1所示,电灯和取暖器正常工作,在三孔插座上接入一个电饭锅后,取暖器突然停止工作,拔下电饭锅后,电灯正常发光。
李师傅判断应该是发生了断路,于是用测电笔去判断故障位置。
①如图2所示,测电笔使用正确的是__________(选填“A或B”)。
②用测电笔检测三孔插座左右两孔都发光,则故障是图1中__________间断路。
(选填“AB、AC、CD或BD”)③当李师傅把图1中电灯和取暖器的开关都断开后,再用测电笔去测三孔插座,此时测__________孔会发光。
(选填“左或右”)(3)保护元件法李师傅还能根据家庭电路中的不同保护元件的响应情况来判断故障。
汪老师家的漏电保护器跳闸了,李师傅马上判断出是电路中发生了__________。
(选填“短路、断路或漏电”)【答案】L1短路L2断路电路连接正常 B CD右漏电【解析】【详解】(1)[1]电路没有故障时,闭合S、S1,则L0与L1串联,不能正常发光,现在L0正常发光,说明L1短路;[2]闭合S、S2,则L0与L2串联,L0不亮,则说明电路出现断路,即L2断路;[3]闭合S、S3,则L0与L3串联,L0、L3发光都较暗,则说明电路连接正常;(2)[4]测电笔使用时,笔尖要检测导线,手接触笔尾金属体,故测电笔使用正确的是B。

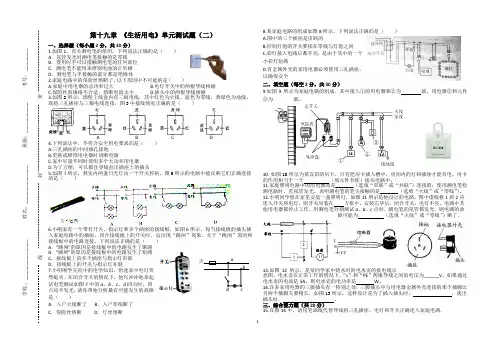

第十九章《生活用电》单元测试题(二)一、选择题(每小题2分,共30分)1.如图1,有关测电笔的使用,下列说法正确的是()A.氖管发光时测电笔接触的是零线B.使用时手可以接触测电笔的任何部位C.测电笔不能用来辨别电池的正负极D.测电笔与手接触的部分都是绝缘体2.家庭电路中的保险丝熔断了,以下原因中不可能的是()A.家庭中用电器的总功率过大B.电灯开关中的两根导线相碰C.保险丝的规格不合适,熔断电流太小D.插头中的两根导线相碰3.如图2所示,墙壁上线盒内有三根电线,其中红色为火线、蓝色为零线、黄绿色为地线,现将三孔插座与三根电线连接,图3中接线情况正确的是()A B C D4.下列说法中,不符合安全用电要求的是()A.三孔插座的中间插孔接地B.更换或维修用电器时切断电源C.家中尽量不同时使用多个大功率用电器D.为了方便,可以抓住导线拉出插座上的插头5.如图4所示,教室内两盏日光灯由一个开关控制,图5所示的电路中能反映它们正确连接的是()6.小刚家有一个带有开关、指示灯和多个插座的接线板,如图6所示,每当接线板的插头插入家庭电路中的插座,闭合接线板上的开关时,总出现“跳闸”现象,关于“跳闸”原因和接线板中的电路连接,下列说法正确的是()A.“跳闸”的原因是接线板中的电路发生了断路B.“跳闸”的原因是接线板中的电路发生了短路C.接线板上的多个插座与指示灯串联D.接线板上的开关与指示灯并联7.小明刚学完初中的电学知识,恰逢家中电灯突然熄灭。
在闭合开关的情况下,他兴冲冲地拿起试电笔测试如图7中的a、b、c、d四点时,四点均不发光,请你帮他分析最有可能发生的故障是()A.入户火线断了B.入户零线断了C.保险丝熔断D.灯丝熔断8.某家庭电路的组成如图8所示,下列说法正确的是()A.图中的三个插座是串联的B.控制灯泡的开关要接在零线与灯泡之间C.彩灯接入电路后都不亮,是由于其中的一个小彩灯短路D.有金属外壳的家用电器必须使用三孔插座,以确保安全二、填空题(每空2分,共30分)9.如图9所示为家庭电路的组成,其中接入①的用电器和②为联,用电器②和元件③为联。

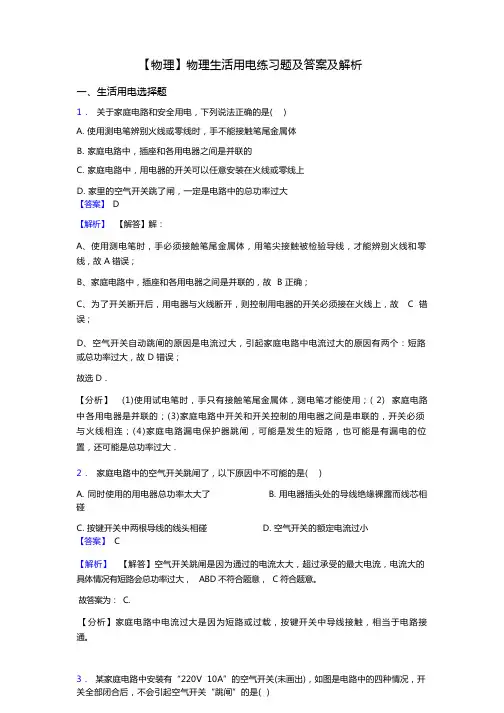

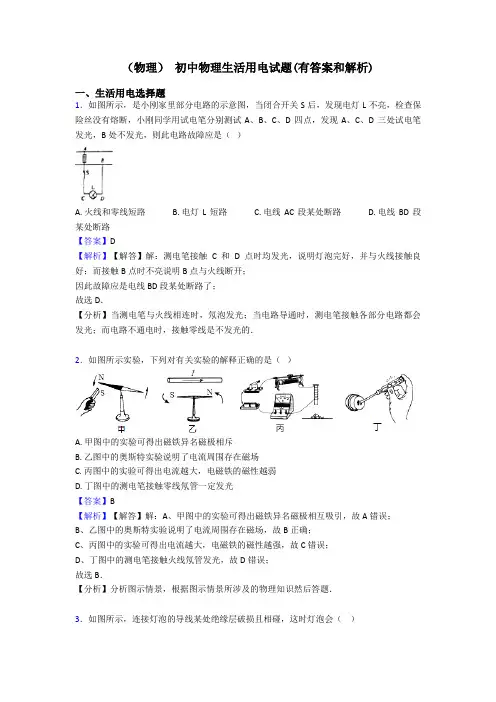

【物理】物理生活用电练习题及答案及解析一、生活用电选择题1.关于家庭电路和安全用电,下列说法正确的是( )A. 使用测电笔辨别火线或零线时,手不能接触笔尾金属体B. 家庭电路中,插座和各用电器之间是并联的C. 家庭电路中,用电器的开关可以任意安装在火线或零线上D. 家里的空气开关跳了闸,一定是电路中的总功率过大【答案】D【解析】【解答】解:A、使用测电笔时,手必须接触笔尾金属体,用笔尖接触被检验导线,才能辨别火线和零线,故 A 错误;B、家庭电路中,插座和各用电器之间是并联的,故 B 正确;C、为了开关断开后,用电器与火线断开,则控制用电器的开关必须接在火线上,故 C 错误;D、空气开关自动跳闸的原因是电流过大,引起家庭电路中电流过大的原因有两个:短路或总功率过大,故 D 错误;故选 D.【分析】 (1)使用试电笔时,手只有接触笔尾金属体,测电笔才能使用;( 2) 家庭电路中各用电器是并联的;(3)家庭电路中开关和开关控制的用电器之间是串联的,开关必须与火线相连;(4)家庭电路漏电保护器跳闸,可能是发生的短路,也可能是有漏电的位置,还可能是总功率过大.2.家庭电路中的空气开关跳闸了,以下原因中不可能的是( )A. 同时使用的用电器总功率太大了B. 用电器插头处的导线绝缘裸露而线芯相碰C. 按键开关中两根导线的线头相碰D. 空气开关的额定电流过小【答案】C【解析】【解答】空气开关跳闸是因为通过的电流太大,超过承受的最大电流,电流大的具体情况有短路会总功率过大, ABD 不符合题意, C 符合题意。
故答案为: C.【分析】家庭电路中电流过大是因为短路或过载,按键开关中导线接触,相当于电路接通。
3.某家庭电路中安装有“220V 10A”的空气开关(未画出),如图是电路中的四种情况,开关全部闭合后,不会引起空气开关“跳闸”的是( )A. B. C. D.【答案】D【解析】【解答】解: A、如图的电路中有大功率用电器,且用电器较多,开关闭合容易造成总功率过大,引起空气开关“跳闸”, A 不符合题意;B、图中闭合开关后,电路发生短路,会造成电流短路,引起空气开关“跳闸”, B 不符合题意;C、图中闭合开关后,电路发生短路,会造成电流短路,引起空气开关“跳闸”, C 不符合题意;D、图中闭合开关后,其中一只灯泡被短路,但另一只灯泡仍能工作,电源不会短路,不会引起空气开关“跳闸”, D 符合题意.故答案为: D.【分析】家庭电路中空气开关跳闸是因为电路中的电流过大造成,家庭电路中电流过大的原因:用电器的总功率过大和电路短路 .分析电路是否有以上两种现象即可 .4.小明同学寒假在家看电视时,为了取暖,便将一个电暖器拿出来.当他将插头插入插座中时,听到“叭”的一声,同时从插座中冒出一股黑烟,电视机和电灯也都熄灭了,这个现象首先会导致的结果是( )A. 电视机烧坏了B. 空气开关断开了C. 电暖器烧坏了D. 灯丝烧断了【答案】B【解析】【解答】解:家庭电路中各用电器之间是并联电路,各支路间互不影响,因此当将插头插入插座中时,听到“叭”的一声.同时从插座中冒出一股黑烟,虽然电视机和电灯也都熄灭了,但它们并没有损坏,因此选项 A、C、D 不正确.当他将插头插入插座中时,听到“叭”的一声,可能是引起短路造成的,短路时,电路中电流过大,会导致熔断器自动切断电路或空气开关断开,所以选项 B 正确.故选 B.【分析】保险丝通常安装在火线上,它是由电阻率大、熔点低的铅锑合金制成的,当电路中有过大电流通过时,保险丝发热自动熔断,切断电路,从而起到保护电路的作用.5.如图所示的情景描述,正确的是( )B. 短路时,灯丝会立即烧断图中电路的接法是正确的D. 发生触电事故,立即用绝缘体挑开电线【答案】 D【解析】 【解答】 解: A 、使用测电笔测火线,手接触笔尖金属体,容易发生触电事故.故 A 错误.B 、短路时,会使电路中电流过大,会使电源、用电器损坏,易发生火灾.故 B 错误.C 、理论上说:火线是有电的,所以从安全用电的角度分析,保险丝和开关都应该接在火线上.故 C 错误.D 、发现有人触电应立即切断电源或用干燥的木杆将人与火线分开.故 D 正确.故选 D【分析】(1)使用测电笔时,笔尖接触要检测的导线,手接触笔尾金属体,才能在接触火线时氖管发光,接触零线时氖管不发光.手千万不要接触笔尖金属体.( 2)短路时,会使电路中电流过大,会损坏用电器、电源,易发生电火灾.( 3)为了安全,保险丝应该接在火线上.(4)安全用电的原则:不接触低压带电体、不靠近高压带电体.6. 下列关于安全用电的说法错误的是( )A. 可以用铜丝代替保险丝B. 雷雨天不能躲在大树下避雨 C.C. 不能将湿衣服晾在电线上D. 发现有人触电时应立即切断电源【答案】A【解析】【解答】解: A、用铜丝代替保险丝,会使得当家庭电路中电流过大时不能熔断起不到切断电路的作用,故 A 错误;B、雷雨天躲在大树下会使得强大的电流经大树流过人体入地引起人身触电,故 B 正确;C、室外院落的电线橡胶绝缘皮或塑料绝缘皮在风吹日晒中很容易老化、破裂、漏电,往上搭湿衣服时就会使人触电,故 C 正确;D、发现有人触电时应立即切断电源或用绝缘体将导线从人身挑开,故 D 正确.故选 A.【分析】利用安全用电的原则分析:(1)不靠近高压带电体(室外、高压线、变压器旁),不接触低压带电体; (2)不用湿手扳开关,插入或拔出插头;(3)发现有人触电,要立即断开电源再救人或用干燥的木棒使人与带电体脱离;发现用电器着火了,要立即断开电源再想法灭火;(4)禁止用铜丝代替保险丝,禁止用橡皮胶代替电工绝缘胶布;(5)在电路中安装触电保护器,并定期检验其灵敏度;( 6)雷雨时,不能躲在大树下避雨;不使用收音机、录像机、电视机、且拔出电源插头,拔出电视机天线插头;暂时不使用电话,如一定要用,可用免提功能健;( 7)严禁私拉乱接电线,禁止学生在寝室使用电炉、“热得快”等电器;(8)不在架着电揽、电线的下面放风筝、不能将湿衣服晾在电线上.7.在下列安全提示中与它相应的解释不正确的是( )A. 打雷时请勿在大树下躲雨﹣﹣雷击时电流很大,且易经大树流入大地B. 不能用湿抹布擦拭正在工作的用电器﹣﹣一般的生活用水是导体C. 高压危险请勿靠近﹣﹣只有高压电对人体才是不安全的D. 洗衣机的金属外壳要接地﹣﹣防止外壳漏电发生触电事故【答案】C【解析】【解答】解: A、雷容易击中地面上尖端、突起的物体,打雷下雨时,雷很容易击中大树,大树中有电流时对人是不安全的,故 A 正确;B、水是电的导体,用湿抹布擦带电的用电器时,可能会因湿抹布导电而发生触电事故,故B 正确;C、只有不高于 36V 的电压对人才是安全的,而低于 1kV 的电压都是低压,故 C 错误;D、家用电器使用时金属外壳要接地.当用电器的外壳和火线间的绝缘破损,使外壳带电,电流就会流入大地,不会对人体造成伤害,故 D 正确.故选 C.【分析】(1)雷雨时,特别要小心的是,一定不能到高耸的物体(如旗杆、大树、烟囱、电杆等)下站立,这些地方最容易遭遇雷电袭击.(2)湿物体是导体,接触带电体容易发生触电.(3)安全电压规定为不高于 36V.(4)有金属外壳的家用电器,要接地线,以防漏电时,人不会发生触电事故.8.“以人为本,创建平安和谐校园”是构建和谐社会的重要组成部分,同学们在日常生活中必须注意安全,珍视生命。

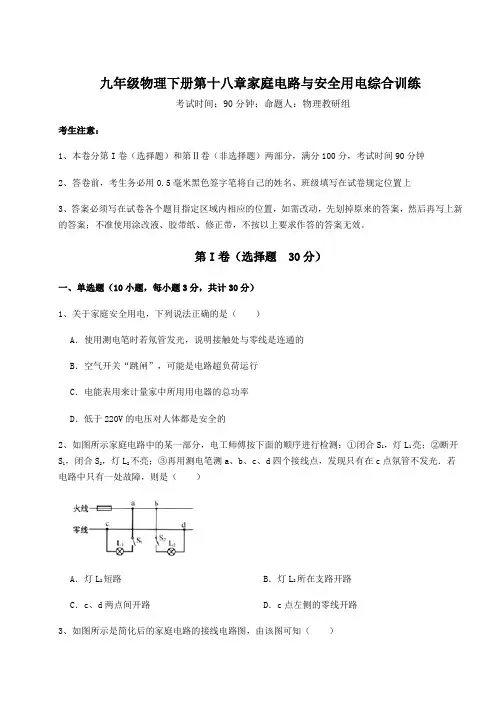

九年级物理下册第十八章家庭电路与安全用电综合训练考试时间:90分钟;命题人:物理教研组考生注意:1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。
第I卷(选择题 30分)一、单选题(10小题,每小题3分,共计30分)1、关于家庭安全用电,下列说法正确的是()A.使用测电笔时若氖管发光,说明接触处与零线是连通的B.空气开关“跳闸”,可能是电路超负荷运行C.电能表用来计量家中所用用电器的总功率D.低于220V的电压对人体都是安全的2、如图所示家庭电路中的某一部分,电工师傅按下面的顺序进行检测:①闭合S1,灯L1亮;②断开S1,闭合S2,灯L2不亮;③再用测电笔测a、b、c、d四个接线点,发现只有在c点氛管不发光.若电路中只有一处故障,则是()A.灯L2短路B.灯L2所在支路开路C.c、d两点间开路D.c点左侧的零线开路3、如图所示是简化后的家庭电路的接线电路图,由该图可知()A.控制照明灯的开关可以和灯相互交换位置B.电路中的照明灯、电视机和电冰箱是串联的C.将验电笔插人两孔插座的左孔中,氖管不发光D.电路中每多一个用电器工作电路的总电阻变大4、关于家庭电路,下列说法正确的是()A.空气开关“跳闸”一定是出现了短路B.工作的用电器越多,总电阻越大C.电能表是测量总电功率的D.家庭电路中的用电器都是并联的5、如图所示的甲、乙两个电路中,开关闭合后,输电线因电流过大而燃烧起来,甲、乙两图产生电流过大的原因是()A.甲图用电器总电阻过大B.甲图支路过多C.乙图发生了短路D.乙图灯泡断路6、将电灯、开关和插座接入家庭电路中,接线正确的是()A.B.C.D.7、下列四种家庭电路的连接方案正确的是( )A.B.C.D.8、小王家的空气开关发生了“跳闸”,则电路中()A.一定是发生了短路B.一定是用电器总功率过大C.一定是电压大于220V D.一定是电路总电流过大9、关于家庭电路,下列说法正确的是()A.若家庭电路中空气开关跳闸,则一定是电路中某处发生了短路B.螺丝口灯座的螺旋套要接在零线上C.使用测电笔时,手指必须接触笔尖金属体D.为了防止触电,控制用电器的开关一定要接在零线上10、安全用电,警钟长鸣。
初中物理测量的基本工具(十一)——测电笔
一.测电笔的构造和原理
1. 测电笔的构造
试电笔一般由笔尖金属体、电阻、氖管、笔筒(小窗)、弹簧和笔尾的金属体组成。
当试电笔测试带电体时,只要带电体、电笔和人体,大地构成通路,并且带电体与大地之间的电位差超过一定数值(例如60伏),试电笔之中的氖管就会发光(其电位不论是交流还是直流),这就告诉人们,被测物体带电,并且超过了一定的电压强度。
2.测电笔的原理
试电笔有氖管,充有氖气,两端是两个金属电极,当电流从一个电极通过氖气流到另一个电极时氖气会发出红光。
二.测电笔的使用方法和注意事项
1.试电笔的正确使用方法
使用试电笔时,人手接触电笔的部位一定在试电笔顶端的金属,而绝对不是试电笔前端的金属探头。
使用试电笔要使氖管小窗背光,以便看清它测出带电体带电时发出的红光。
笔握好以后,一般用大拇指和食指触摸顶端金属,用笔尖去接触测试点,并同时观察氖管是否发光。
如果试电笔氖管发光微弱,切不可就断定带电体电压不够高,也许是试电笔或带电体
测试点有污垢,也可能测试的是带电体的地线,这时必须擦干净测电笔或者重新选测试点。
反复测试后,氖管仍然不亮或者微亮,才能最后确定测试体确实不带电。
2.使用试电笔时,应注意以下事项:
(1)使用试电笔之前,首先要检查试电笔里有无安全电阻,再直观检查试电笔是否有损坏,有无受潮或进水,检查合格后才能使用。
(2)使用试电笔时,不能用手触及试电笔前端的金属探头,这样做会造成人身触电事故。
(3)使用试电笔时,一定要用手触及试电笔尾端的金属部分,否则,因带电体、试电笔、人体与大地没有形成回路,试电笔中的氖泡不会发光,造成误判,认为带电体不带电,这是十分危险的。
(4)在测量电气设备是否带电之前,先要找一个已知电源测一测试电笔的氖泡能否正常发光,能正常发光,才能使用。
(5)在明亮的光线下测试带电体时,应特别注意氖泡是否真的发光(或不发光),必要时可用另一只手遮挡光线仔细判别。
千万不要造成误判,将氖泡发光判断为不发光,而将有电判断为无电。
三.测电笔内容在中考题里考查要点
1.判断家庭电路两根导线哪条是火线,哪条是零线;
2.检验导体是否带电;
3.测电笔构造、作用及其原理等。
四.典型例题解析
【例题】家庭电路火线和零线之间的电压是_____V,各种家用电器都是_____联的.用测电笔可以辨别哪条是火线,如图所示分别表示四位同学使用钢笔式测电笔或螺丝刀式测电笔时的握法,其中握法正确的是_____.
【解析】家庭电路电压为220V;家庭电路的各用电器可以独立工作,并且互不影响;测电笔是来辨别零线和火线的工具,使用测电笔时,应用手接触笔尾金属体,笔尖接触电线;当笔尖接触到火线时,氖管会亮,接触零线时,氖管不亮.
【答案】220;并;乙和丁.
【点评】本题考查了家庭电路中火线和零线之间的电压为220V;知道家庭电路是并联连接;重点了解使用测电笔注意事项。
与测电笔有关的物理综合训练题
1.测电笔是用来辨别和的工具,使用时,手应当接触,当笔尖接触电线时,若氖管发光,表明接触的是。
2.闭合室内照明电路开关,发现灯泡不亮,但灯座完好,用测电笔测试灯座两接线柱,发现测电笔氖泡都发光,由此可判断 ( ) A.火线断了 B.零线断了
C.灯泡灯丝断了 D.火线短路与零线开路均可能
3.如图一盏电灯接在家庭电路中,当开关S闭合时,电灯 A
D
B C
丙 c
a
b
乙 甲
不亮,用测电笔分别接触A 、B 、C 、D 时,发现A 、B 、C 三
点处测电笔的氖管发光,D 点处测电笔的氖管不发光,则电
路中的故障原因是 ( )
A .开关S 接触不良
B .灯泡的灯丝断了
C .导线C
D 间有断路 D .无法确定
4.小明同学想在家里安装一盏照明灯,如图所示是他设计的电路.图中虚线框1和2应连入开关和电灯,则开关应装在 方框中.安装完毕后,闭合开关,电灯不亮,用测电笔分别测试a 、b 、c 点时,测电笔的氖管都发光,则电路的故障为 .
5. 关于家庭电路和安全用电,下列说法中正确的是( )
A .家中保险丝烧断了,一定是发生了短路
B .用测电笔辨别火线与零线时,手不能接触测电笔上的任何金属
C .只有高压线路才会发生触电
D .有人触电时,用干燥的竹竿或木棍将电线拨开
6.如图所示,闭合电键S 后,发现电灯L 不亮,且保险丝没有熔断。
某同学用测电笔测试灯头的两根电线C,D,发现这两处都能使测电笔的氖管发光,再用测电笔测试火线A 和零线B 时,氖管在测火线A 时能发光,在测零线B 时不发光。
那么可以判定故障是
A.火线和零线短路
B.电灯L 短路
C. 电线BD 段某处断路 D 、电线AC 段某处断路
7.图所示,用测电笔检测火线的操作中错误..
的是 。
8.如图甲乙所示是判断零线与火线时,手拿测电笔方法的示意图.其中正确的
是 图.如图丙所示是三孔的电源插座,a 孔与零线相连,b 孔与火线相连,c 孔与 相连.
A B 火零 C S
9.如图所示为测电笔的构造示意图,测电笔是用来辨别火线和零线的,笔尖接触电线,如果氖管发光,表示接触的是 线.在使用测电笔时手一定要接触测电笔
的 。
10.测电笔是用来辨别火线和零线的电工仪器,关于测电笔的结构及使用说法正确的是( )
A .测电笔内有一个阻值很大的电阻,人使用时,通过人体的电流很小
B .由于人体的电阻非常大,即使测电笔内没有电阻,人也不会触电
C .测电笔笔尾金属电阻极大,手虽然接触,也不会触电
D .人在使用测电笔检查火线时,氖管虽然发光,但人体中无电流通过
11.(多选题)如图所示为家庭电路的一部分,已知C 对端以外的供电线路完好。
一同学用测电笔按正确操作要求检查某一插座,则下列检测及其判断合理的是:( )
A .将测电笔插入A 孔,氖管发光,说明A 孔与火线是连通的
B .将测电笔插人B 孔,氖管发光,说明电路某处短路且D 端至短路处之间的零线开路
C .将测电笔插人A 孔,氖管发光,说明A 孔与火线是断开的
D .将测电笔插人B 孔,氖管发光,说明B 孔与零线是连通的
12.如图所示的家庭电路中,当开关S 闭合后,灯泡不亮,用测电笔检测插座的两个孔时,氖管均发光(灯泡不亮的原因是有人使用了大功率的用电器,使保险丝熔断)。
由此判断不可..能.
是_______(填“A ”或“B ”)保险丝断路。
由于该电路连接存在错误,当开关S 断开时,用测电笔测量点C ,氖管将_________(填“发光”或“不发光”)。
13.人们常用测电笔来辨别照明电路中的火线和零线。
测电笔内串有一个电阻值很大的高值电阻,其电阻通常在1MΩ以上。
⑴为什么要串联这个高值电阻呢?
⑵已知某测电笔内高值电阻的阻值为 2.2MΩ,某同学正在使用该测电笔测试照明电路的火线,如图所示。
请估算氖管发光时通过该同学身体的电流。
