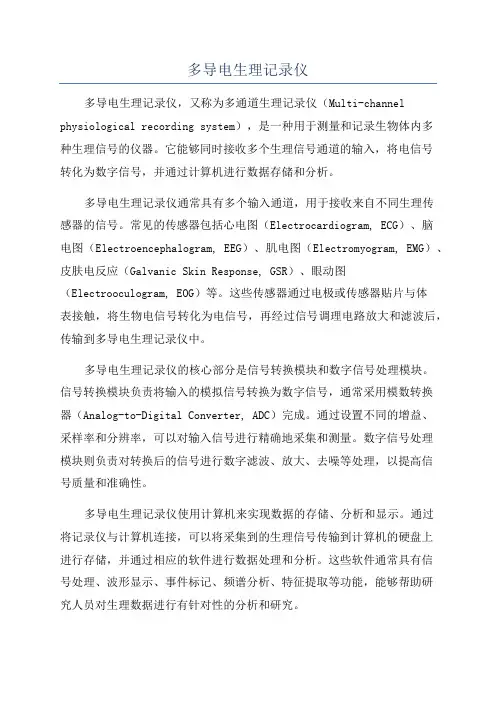

多通道电生理记录系统

多导电生理记录仪多导电生理记录仪，又称为多通道生理记录仪（Multi-channel physiological recording system），是一种用于测量和记录生物体内多种生理信号的仪器。

它能够同时接收多个生理信号通道的输入，将电信号转化为数字信号，并通过计算机进行数据存储和分析。

多导电生理记录仪通常具有多个输入通道，用于接收来自不同生理传感器的信号。

常见的传感器包括心电图（Electrocardiogram, ECG）、脑电图（Electroencephalogram, EEG）、肌电图（Electromyogram, EMG）、皮肤电反应（Galvanic Skin Response, GSR）、眼动图（Electrooculogram, EOG）等。

这些传感器通过电极或传感器贴片与体表接触，将生物电信号转化为电信号，再经过信号调理电路放大和滤波后，传输到多导电生理记录仪中。

多导电生理记录仪的核心部分是信号转换模块和数字信号处理模块。

信号转换模块负责将输入的模拟信号转换为数字信号，通常采用模数转换器（Analog-to-Digital Converter, ADC）完成。

通过设置不同的增益、采样率和分辨率，可以对输入信号进行精确地采集和测量。

数字信号处理模块则负责对转换后的信号进行数字滤波、放大、去噪等处理，以提高信号质量和准确性。

多导电生理记录仪使用计算机来实现数据的存储、分析和显示。

通过将记录仪与计算机连接，可以将采集到的生理信号传输到计算机的硬盘上进行存储，并通过相应的软件进行数据处理和分析。

这些软件通常具有信号处理、波形显示、事件标记、频谱分析、特征提取等功能，能够帮助研究人员对生理数据进行有针对性的分析和研究。

多导电生理记录仪在临床医学、科学研究和生物反馈等领域都有广泛的应用。

在临床医学中，它可以用于心电图监测、睡眠障碍检测、脑电图诊断等。

在科学研究中，它可以用于神经科学研究、生理学研究、运动学研究等。

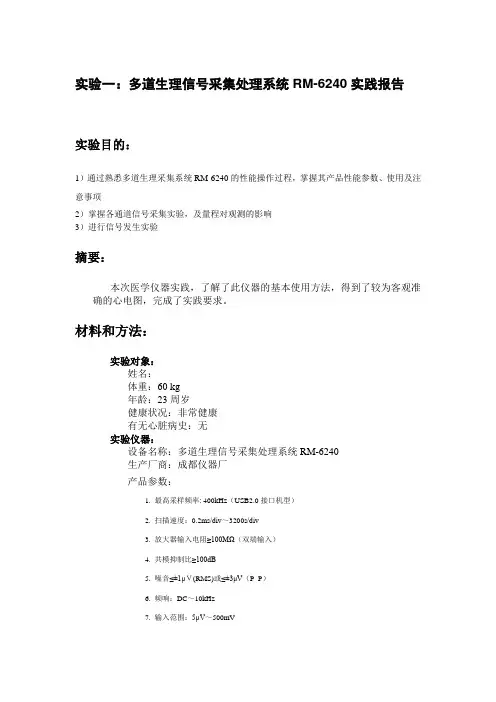

实验一：多道生理信号采集处理系统RM-6240实践报告实验目的：1）通过熟悉多道生理采集系统RM-6240的性能操作过程，掌握其产品性能参数、使用及注意事项2）掌握各通道信号采集实验，及量程对观测的影响3）进行信号发生实验摘要：本次医学仪器实践，了解了此仪器的基本使用方法，得到了较为客观准确的心电图，完成了实践要求。

材料和方法：实验对象：姓名：体重：60 kg年龄：23周岁健康状况：非常健康有无心脏病史：无实验仪器：设备名称：多道生理信号采集处理系统RM-6240生产厂商：成都仪器厂产品参数：1. 最高采样频率: 400kHz（USB2.0接口机型）2. 扫描速度：0.2ms/div～3200s/div3. 放大器输入电阻≥100MΩ（双端输入）4. 共模抑制比≥100dB5. 噪音≤±1μＶ(RMS)或≤±3μV（P_P）6. 频响：DC～10kHz7. 输入范围：5μV～500mV8. 灵敏度:a) 生物电模式:20μV/div～500mV/divb) 血压模式：0.48～24（kPa/div）或3.6～180（mmHg/div）9. 低通滤波（硬件）：3Hz、10Hz、30Hz、100Hz、500Hz、1kHz、3kHz、OFF……实验方法：1）打开多道生理采集系统RM-6240，并与dell计算机相连；2）打开dell计算机桌面上的图标，通过计算机进行生理采集系统数据采集的观察数据记录：（见：实验结果及数据处理）统计学分析：********以下为单因素方差法对数据进行的处理********单因素方差分析数据列表---------------------------------------------------样本1 样本2 样本3 样本40.91 0.65 0.82 0.980.96 0.49 0.82 0.981.13 0.61 0.82 0.891.28 0.81 0.66 0.781.23 0.31 0.72 0.77----------------------------------------------------------------------------------------------分析结果----------------------------------------分析结果：自由度：N1=3；N2=16；F = 12.5601；F对应的概率P ＝0.00018；分析结果：P <= 0.01 ，则判定各组均数间有极显著性意义。

神经系统的电生理学研究神经系统的电生理学研究是现代神经科学领域中的重要分支，通过记录和分析神经元活动产生的电信号，揭示了神经系统的结构和功能。

电生理学研究的发展，为我们理解大脑功能和神经疾病的机制提供了重要的线索和工具。

一、神经细胞和动作电位神经细胞是神经系统的基本单位，它们通过产生和传递电信号来进行信息处理。

神经细胞的电信号主要表现为动作电位，是一种快速而短暂的电压变化。

动作电位的产生与离子通道的开关和离子梯度的变化密切相关。

在静息状态下，神经细胞内外的离子浓度存在差异，形成了静息电位。

当受到足够强度的刺激时，离子通道打开，离子开始跨越细胞膜并改变静息电位，产生一个动作电位。

二、膜片钳技术及其在电生理学研究中的应用膜片钳技术是电生理学研究中常用的方法之一，它能够记录单个神经细胞的电活动。

该技术通过在神经细胞周围形成一个稳定的膜片，使得记录电极可以稳定地接触到细胞膜上，并记录下来细胞的电活动。

膜片钳技术可以测量神经元的静息电位、动作电位及其形成的机制等。

三、脑电图与事件相关电位脑电图是记录大脑电活动的一种方法，通过在头皮上放置多个电极，可以测量到大脑不同区域的电信号。

脑电图记录到的信号主要是大量神经元的集体活动。

脑电图通过观察信号的频率、振幅和波形等特征，可以提供一些关于大脑功能和神经疾病的信息。

而事件相关电位是脑电图上特定刺激或任务产生的电位变化，它能够反映出大脑对刺激或任务的加工和处理。

四、多通道电生理记录技术多通道电生理记录技术在神经科学研究中扮演着重要角色。

传统的单通道记录只能获取到一部分神经元的活动信息，而多通道记录则可以同时记录多个神经元的活动，从而提供更全面的信息。

这种技术的发展使得我们能够更好地理解神经网络的功能和神经疾病的病理机制。

五、深度脑电图和脑-机接口深度脑电图是一种通过在脑内植入电极来记录大脑电信号的技术。

与传统的脑电图不同，深度脑电图可以直接记录到大脑深部结构的电活动，提供更准确和精细的信息。

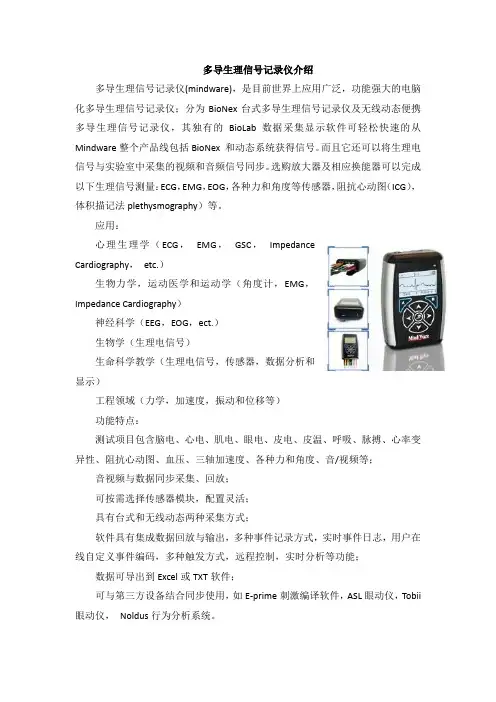

多导生理信号记录仪介绍多导生理信号记录仪(mindware)，是目前世界上应用广泛，功能强大的电脑化多导生理信号记录仪；分为BioNex台式多导生理信号记录仪及无线动态便携多导生理信号记录仪，其独有的BioLab数据采集显示软件可轻松快速的从Mindware整个产品线包括BioNex 和动态系统获得信号。

而且它还可以将生理电信号与实验室中采集的视频和音频信号同步。

选购放大器及相应换能器可以完成以下生理信号测量：ECG，EMG，EOG，各种力和角度等传感器，阻抗心动图（ICG），体积描记法plethysmography）等。

应用：心理生理学（ECG，EMG，GSC，ImpedanceCardiography，etc.）生物力学，运动医学和运动学（角度计，EMG，Impedance Cardiography）神经科学（EEG，EOG，ect.）生物学（生理电信号）生命科学教学（生理电信号，传感器，数据分析和显示）工程领域（力学，加速度，振动和位移等）功能特点：测试项目包含脑电、心电、肌电、眼电、皮电、皮温、呼吸、脉搏、心率变异性、阻抗心动图、血压、三轴加速度、各种力和角度、音/视频等；音视频与数据同步采集、回放；可按需选择传感器模块，配置灵活；具有台式和无线动态两种采集方式；软件具有集成数据回放与输出，多种事件记录方式，实时事件日志，用户在线自定义事件编码，多种触发方式，远程控制，实时分析等功能；数据可导出到Excel或TXT软件；可与第三方设备结合同步使用，如E-prime刺激编译软件，ASL眼动仪，Tobii 眼动仪，Noldus行为分析系统。

健全的售后服务体系：1、用户跟踪体系我们的用户跟踪体系，保证了我们能够根据您提供的故障描述，较准确的判断故障的实质，并且制订出正确的处理方法。

迅速快捷地提供货物的备品备件，保证使用方能够及时买到货物所需的备品备件和易损件2、强大的销售团队深圳瀚翔公司总部位于深圳，在北京设有分公司，在南京、成都、西安、武汉、广州、长春分别设有办事处。

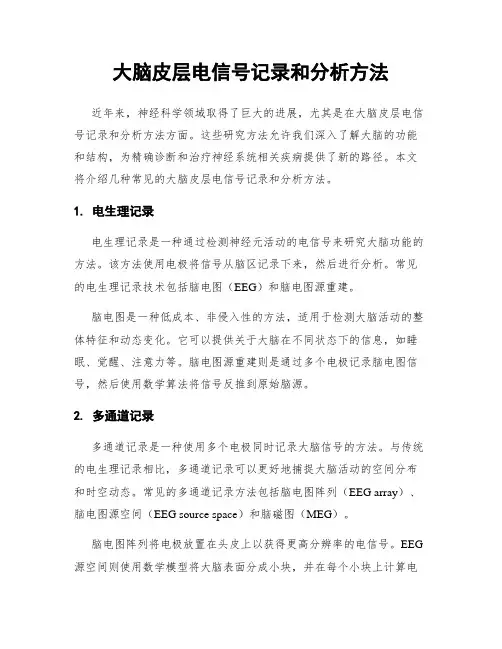

大脑皮层电信号记录和分析方法近年来，神经科学领域取得了巨大的进展，尤其是在大脑皮层电信号记录和分析方法方面。

这些研究方法允许我们深入了解大脑的功能和结构，为精确诊断和治疗神经系统相关疾病提供了新的路径。

本文将介绍几种常见的大脑皮层电信号记录和分析方法。

1. 电生理记录电生理记录是一种通过检测神经元活动的电信号来研究大脑功能的方法。

该方法使用电极将信号从脑区记录下来，然后进行分析。

常见的电生理记录技术包括脑电图（EEG）和脑电图源重建。

脑电图是一种低成本、非侵入性的方法，适用于检测大脑活动的整体特征和动态变化。

它可以提供关于大脑在不同状态下的信息，如睡眠、觉醒、注意力等。

脑电图源重建则是通过多个电极记录脑电图信号，然后使用数学算法将信号反推到原始脑源。

2. 多通道记录多通道记录是一种使用多个电极同时记录大脑信号的方法。

与传统的电生理记录相比，多通道记录可以更好地捕捉大脑活动的空间分布和时空动态。

常见的多通道记录方法包括脑电图阵列（EEG array）、脑电图源空间（EEG source space）和脑磁图（MEG）。

脑电图阵列将电极放置在头皮上以获得更高分辨率的电信号。

EEG 源空间则使用数学模型将大脑表面分成小块，并在每个小块上计算电信号源。

脑磁图利用超导量子干涉仪检测脑内的磁场变化，通过计算和分析磁信号可以得出大脑活动的空间分布和时间特性。

3. 电信号分析电信号分析是对大脑皮层电信号进行数据处理和解读的过程。

它的目的是识别和提取与神经系统相关的信息，并将其转化为生理学、心理学或临床学上的有意义结果。

常见的电信号分析方法包括频谱分析、时域分析和相干性分析。

频谱分析是将电信号从时域转换到频域，以了解信号中各种频率成分的详细信息。

通过比较不同频段的信号能量或通过计算相干性矩阵，我们可以了解大脑在不同频率范围内的活动情况。

时域分析则提供了关于信号的时序特性和时间相关性的信息，例如信号的振幅、峰值或交叉相关等。

神经元活动的电生理记录和分析技术在神经科学中，记录和分析神经元活动的电生理技术是不可或缺的一部分。

神经元是神经系统中的一个基本单位，负责传递和处理信息。

当神经元活跃时，它会产生电信号。

记录和分析这些电信号可以帮助我们了解神经系统的机制和功能，并可能为神经疾病的治疗提供线索。

在过去的几十年里，神经元活动的电生理技术取得了长足的进展。

现在，我们已经能够记录到单个神经元的活动，甚至可以在活体动物或人类的大脑中进行记录。

本文将介绍一些神经元活动的电生理记录和分析技术。

1. 多通道电极一个神经元很小，电信号在其周围只有微弱的幅度。

为了记录到这些微弱的电信号，我们需要使用高灵敏度的电极。

多通道电极（multi-electrode arrays）是一种常见的电极，可以在一定区域内同时记录到多个神经元的电信号。

这种电极通常由许多微小的电极组成，通过微细的微调控制，可以精确地定位和记录每个电极的位置和信号。

多通道电极通常使用在大脑皮层、小鼠皮质等生物组织上进行实验，它可以记录到神经元的外部控制信号和环境信号，还能够监控神经元的兴奋反应和行为。

2. 脑电图脑电图（electroencephalogram, EEG）是一种记录人类大脑电活动的技术。

它可以通过头皮上的电极记录到大脑神经元的电活动。

因为头皮、颅骨和脑膜的信噪比很高，所以脑电图记录到的信号通常比较微弱。

同时，脑电图可以同时记录到大脑各个区域的电活动，不需要像多通道电极一样精确定位，因而在临床上应用得比较广泛。

3. 脑机接口脑机接口（Brain Computer Interface, BCI）是一种将神经元活动转化为电信号，再将其转化为计算机程序、机器人、人工心脏等的技术。

它通过记录脑内神经元的电活动或与大脑的信号互动，帮助残疾人士恢复移动能力、语言能力或其他功能。

此外，最近的研究证明，通过记录神经元活动的电信号，可以为精神病、自闭症、脑卒中等疾病的治疗提供帮助。

多道生理记录仪技术参数一、多道生理记录仪参数配置1、项目用途：用于心脏介入中PTCA、射频消融等介入治疗及心律失常的电生理检查。

2、主要配置：（1）计算机系统：酷睿i5四核处理器、内存≥4G、硬盘≥500G、正版WINDOWS 7系统。

（2）电源系统：专用隔离供电系统。

★（3）前置放大器（40个通道）：体表放大器（12道）、心内放大器（双极24道）、有创血压（2道）、MAP(2道)、内置式程控刺激仪、DSP处理系统。

（4）显示系统：三台液晶高分辨率显示器。

（5）打印系统：高分辨率激光打印机一台。

（6）DVD光盘刻录存储系统。

3、主要功能：（1）32道或以上心电信号同步显示记录，多种颜色自主选择。

（2）采用光纤通讯，增加抗干扰能力和延长主机和放大器分离距离，完美的实现导管室内外操作个性化需求。

（3）任意心内通道导联激动顺序自动比对，全屏自动对比时，前一幅波形由阴影线绘制，可直观对所有导联的激动顺序进行自动比对，提供更全面的激动顺序信息，方便双径路的消融治疗。

（4）具有Trig功能。

★（5）具有双心率值显示功能。

（6）T波减影实时揭示P波形态。

（7）支持单极、双极同时标测功能（8）实时Holter功能，能全程记录病人12路体表信号，方便查找异常心电信号并定位心电信号到冻结屏，显示监测病人的所有心电信号，包括体表、体内、有创血压等。

冻结屏幕测量分析内容映射实时屏，方便临床大夫观察测量结果。

★（9）主、从屏显示内容任意切换，方便临床大夫手术期间观察分析心电心脏电生理数据。

纵向、横向对比：可多窗口纵、横对比不同时刻心脏生理数据。

（10）存储回放、后台图形编辑、激光打印、支持多屏显示、支持USB移动硬盘和闪盘存储。

（11）放电、刺激、标注归类自动存储、归类查找功能。

（12）多种手术类型的手术报告版本自动生成、JPG等多种格式图形储存方式。

（14）录像功能：便于学术交流文件制作。

（15）具有血流动力学分析系统，能实时反映心脏泵血功能，心排量和心功能指数。

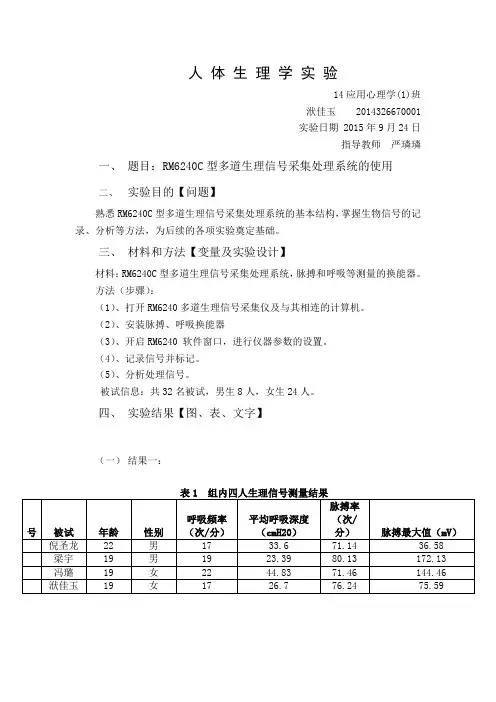

人体生理学实验14应用心理学(1)班洑佳玉 2014326670001实验日期 2015年9月24日指导教师严璘璘一、题目：RM6240C型多道生理信号采集处理系统的使用二、实验目的【问题】熟悉RM6240C型多道生理信号采集处理系统的基本结构，掌握生物信号的记录、分析等方法，为后续的各项实验奠定基础。

三、材料和方法【变量及实验设计】材料：RM6240C型多道生理信号采集处理系统，脉搏和呼吸等测量的换能器。

方法（步骤）：（1）、打开RM6240多道生理信号采集仪及与其相连的计算机。

（2）、安装脉搏、呼吸换能器（3）、开启RM6240 软件窗口，进行仪器参数的设置。

（4）、记录信号并标记。

（5）、分析处理信号。

被试信息：共32名被试，男生8人，女生24人。

四、实验结果【图、表、文字】（一）结果一：(二)结果二表2 全班男女生理信号测量结果比较男女在各个生理信号上维度的差异是否显著，即单因素被试间设计（分别检验4个因变量）。

由表2，检验方法用独立样本t检验：1、男女平均呼吸深度差异显著性检验（t=0<t（30）=2.134,P>0.05）2、男女脉搏率差异显著性检验（t=0<t（30）=2.134,P>0.05）3、男女呼吸频率差异显著性检验（t=0<t（30）=2.134,P>0.05）4、男女脉搏最大值差异显著性检验（t=0<t（30）=2.134,P>0.05）综上所述，经由t检验，男女的在各个生理指标上不存在显著差异。

五、讨论及结论1、极端数据出现的比较可能的原因是实验过程中被试受到了干扰，而且分析数据的时候没有把受到干扰时的数据去除。

2、做实验时，脉搏换能器和压力的呼吸换能器绑的松紧程度不同（或流量的呼吸换能器距鼻孔距离不同），导致收集到的数据差距较大。

3、在脉搏率和呼吸频率两个指标上，有个别数据极度偏大或偏小，离均差过大。

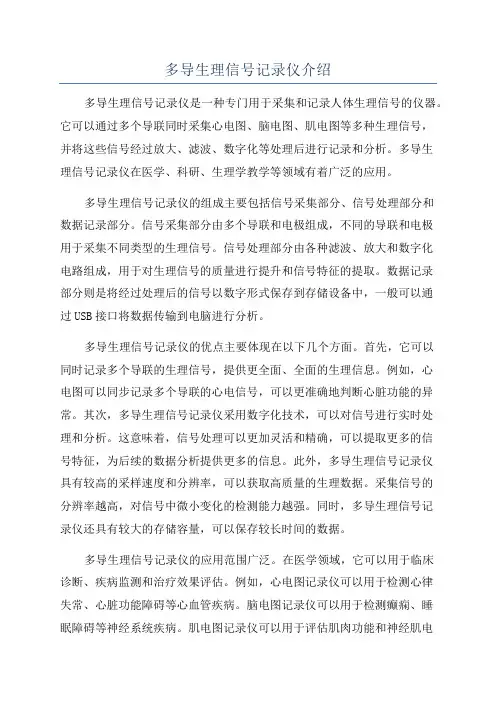

多导生理信号记录仪介绍多导生理信号记录仪是一种专门用于采集和记录人体生理信号的仪器。

它可以通过多个导联同时采集心电图、脑电图、肌电图等多种生理信号，并将这些信号经过放大、滤波、数字化等处理后进行记录和分析。

多导生理信号记录仪在医学、科研、生理学教学等领域有着广泛的应用。

多导生理信号记录仪的组成主要包括信号采集部分、信号处理部分和数据记录部分。

信号采集部分由多个导联和电极组成，不同的导联和电极用于采集不同类型的生理信号。

信号处理部分由各种滤波、放大和数字化电路组成，用于对生理信号的质量进行提升和信号特征的提取。

数据记录部分则是将经过处理后的信号以数字形式保存到存储设备中，一般可以通过USB接口将数据传输到电脑进行分析。

多导生理信号记录仪的优点主要体现在以下几个方面。

首先，它可以同时记录多个导联的生理信号，提供更全面、全面的生理信息。

例如，心电图可以同步记录多个导联的心电信号，可以更准确地判断心脏功能的异常。

其次，多导生理信号记录仪采用数字化技术，可以对信号进行实时处理和分析。

这意味着，信号处理可以更加灵活和精确，可以提取更多的信号特征，为后续的数据分析提供更多的信息。

此外，多导生理信号记录仪具有较高的采样速度和分辨率，可以获取高质量的生理数据。

采集信号的分辨率越高，对信号中微小变化的检测能力越强。

同时，多导生理信号记录仪还具有较大的存储容量，可以保存较长时间的数据。

多导生理信号记录仪的应用范围广泛。

在医学领域，它可以用于临床诊断、疾病监测和治疗效果评估。

例如，心电图记录仪可以用于检测心律失常、心脏功能障碍等心血管疾病。

脑电图记录仪可以用于检测癫痫、睡眠障碍等神经系统疾病。

肌电图记录仪可以用于评估肌肉功能和神经肌电传导速度。

在科研领域，多导生理信号记录仪可以用于生理学实验和研究，帮助研究人员深入了解生理信号的变化和机制。

在生理学教学中，多导生理信号记录仪可以用于学生的实践探究，提高学生对生理信号分析和解读的能力。
