沥青标准粘度试验标准规范本方法采用道路沥青标准粘度计测定液体

沥青标准粘度试验操作细则（道路沥青标准粘度计法）
1.总则
1.1.本方法适用于测定液体石油沥青、煤沥青、乳化沥青等材料流动状态时的粘度。

1.2.本细则参照现行标准JTJ052-2000编制。

2.仪器设备
2.1.LN-Ⅲ型电控沥青标准粘度计。

2.2.恒温水浴、秒表等。

3.试验步骤
3.1.按规定准备沥青试样，根据沥青种类选择不同流孔径的盛样筒，调整水浴温度为试验温度±0.1℃。

3.2.将试样加热至比试验温度高2-3℃（如试验温度比室温低，则冷却至比试验温度低2-3℃）时注入盛样筒至塞杆上刻度线为止。

3.3.试样在恒温水浴中恒温至少30min，在流孔下放置量筒等。

3.4.提起球塞，待试样流入接受瓶或量筒达到50mL时，按动秒表，达到100mL时，按停秒表。

4.数据处理
4.1.计取试样流出50ml所需的时间即为试样的粘度。

5.结果评定
5.1.结果如符合相关规范要求，判为合格；如不符合，则判为不合格。

6.相关文件
6.1.样品管理程序
6.2.检测报告管理程序
6.3.采（抽）样程序
7.相关记录
7.1.《沥青标准粘度试验记录》。

沥青标准粘度技术要求沥青是道路施工中常用的材料，其粘度是影响其性能的重要指标之一。

粘度的大小直接影响着沥青在不同温度下的流动性能，因此对沥青的粘度技术要求非常重要。

本文将从沥青标准粘度技术要求的角度进行探讨，以期为相关领域的从业人员提供一些参考。

首先，沥青标准粘度技术要求需要符合国家标准和行业标准的规定。

在我国，沥青的粘度标准主要由国家标准《公路沥青和沥青混合料工程用沥青》（GB/T 15146-2014）和《道路沥青和沥青混合料试验规程》（JTJ052-2000）来规范。

这些标准对沥青的粘度进行了详细的要求，包括了测试方法、粘度值的要求、粘度等级的划分等内容，确保了沥青在使用过程中的稳定性和可靠性。

其次，沥青标准粘度技术要求还需要考虑到不同环境条件下的适用性。

在实际施工中，沥青往往需要在不同温度下使用，因此对于其粘度的要求也会有所不同。

一般来说，沥青的粘度随着温度的升高而降低，因此需要根据实际使用环境的温度范围来确定其粘度等级，以确保其在不同温度下的性能均能满足要求。

另外，沥青标准粘度技术要求还需要考虑到其在工程中的实际施工性能。

除了粘度值的要求外，还需要考虑到沥青的黏附性、流动性、混合性等方面的技术要求。

这些性能直接影响着沥青在实际施工中的使用效果，因此也是非常重要的指标。

总的来说，沥青标准粘度技术要求是保证沥青在道路工程中使用性能的重要保障。

在实际生产和施工中，需要严格按照相关标准的要求进行操作，确保沥青的粘度性能符合要求。

只有这样，才能保证道路工程的质量和使用效果，为交通运输安全和顺畅提供可靠保障。

综上所述，沥青标准粘度技术要求是道路工程中不可忽视的重要内容。

只有严格遵守相关标准和要求，才能保证沥青在使用过程中的稳定性和可靠性，为道路工程的施工和使用提供保障。

希望本文能够为相关领域的从业人员提供一些参考，促进行业的健康发展。

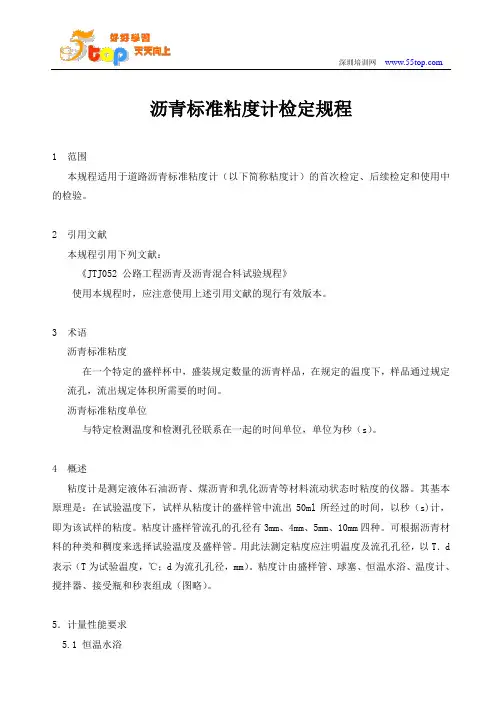

沥青标准粘度计检定规程1范围本规程适用于道路沥青标准粘度计（以下简称粘度计）的首次检定、后续检定和使用中的检验。

2引用文献本规程引用下列文献：《JTJ052 公路工程沥青及沥青混合料试验规程》使用本规程时，应注意使用上述引用文献的现行有效版本。

3术语沥青标准粘度在一个特定的盛样杯中，盛装规定数量的沥青样品，在规定的温度下，样品通过规定流孔，流出规定体积所需要的时间。

沥青标准粘度单位与特定检测温度和检测孔径联系在一起的时间单位，单位为秒（s）。

4概述粘度计是测定液体石油沥青、煤沥青和乳化沥青等材料流动状态时粘度的仪器。

其基本原理是：在试验温度下，试样从粘度计的盛样管中流出50ml所经过的时间，以秒（s)计，即为该试样的粘度。

粘度计盛样管流孔的孔径有3mm、4mm、5mm、10mm四种。

可根据沥青材料的种类和稠度来选择试验温度及盛样管。

用此法测定粘度应注明温度及流孔孔径，以T．d 表示（T为试验温度，℃；d为流孔孔径，mm）。

粘度计由盛样管、球塞、恒温水浴、温度计、搅拌器、接受瓶和秒表组成（图略）。

5．计量性能要求5.1 恒温水浴水浴的控温允许偏差为±0.1℃。

5.2 盛样管5.2.1 盛样管内径为40mm±0.05mm。

5.2.2 盛样管的流孔直径有3mm、4mm、5mm、10mm四种，其允许差均为0.025mm；流孔的长度也均为5mm±0.025mm。

5.3 球塞5.3.1 用于堵塞10mm流孔盛样管球塞的直径为12.7mm±0.05mm；标记高度为92mm±0.25mm。

5.3.2 用于堵塞3mm、4mm、5mm流孔盛样管球塞的直径为6.35mm±0.05mm；标记高度为90.3mm±0.25mm。

5.4 接受瓶接受瓶的容量为100ml，在25ml、50ml、75ml、100ml处应有刻度，其允许差为1ml；也可以采用量筒。

沥青三大指标试验沥青针入度试验一、适用范围本试验标准试验条件为温度25℃，荷重100g，灌入时间5s,以0.1mm计。

用本方法评定聚合物改性沥青的改性效果时，仅适用于融混均匀的样品。

非经注明，标准针、针连杆与附加砝码的总质量为100±0.01g，试验温度问25℃，针入度贯入时间为5s。

根据需要入采用其他核试验条件是，应在试验结果中注明。

本方法适用于侧道路石油沥青、液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。

二、主要试验步骤1、把盛有试样的平底玻璃皿置于针入度仪的平台上。

慢慢放下针连杆，使针尖恰好与试样表面接触，刻度调零。

2、开动秒表5s后读取刻度盘指针读数，准确至0.1mm。

3、平行试验至少进行3次，各点之间及与试样皿边缘的距离不应小于10mm。

4、测定针入度指数PI时，按同样发在其他温度下分别测定沥青的针入度。

三、计算用画诺模图法测出针入度。

四、应报告标准（25℃）时的针入度T以及其他试验温度T25所对应的针入度P，及由此求取针入度指数PI、当量软化点T800、当量脆点T1.2的方法和结果，当采用计算法时，应报告按公式回归的直线相关系数R。

沥青延度试验一、适用范围本方法适用于测定道路石油沥青、液体沥青蒸馏残留物和乳化沥青蒸发残留物等材料的延度。

试验通常采用的温度为25℃、15℃、10℃或5℃，拉伸速度为5cm/min±0.255cm/min.二、主要试验步骤1、准备好试模，灌模后保温在恒温水槽。

2、将试模固定在延度仪上，开动延度仪，试件拉断时，读取指针所指标尺上的度数，以厘米表示。

三、报告同一试样，每次平行试样不少于3个，如每个都大于100cm，试验结果记作">100cm"；若其中有一个小于100cm时，且最大值或最小值与平均值之差满足重复性试验精密度要求，则取3个测定结果的平均值的整数作为延度试验结果，若平均值大于100cm，记作">100cm"；若最大值或最小值与平均值之差不符合重复性试验精密度要求时，试验应重新进行。

文件制修订记录
沥青粘度试验(沥青粘度仪)
1.0准备工作
1.1 根据沥青的种类和稠度，选择需要流孔孔径的盛样管置水浴圆井中，用规定的球塞堵好流孔，该孔下放蒸发皿，以备接受不慎流出的试样。

除10mm流孔采用1
2.7mm球塞外，其余流孔均采用直径为6.35mm的球塞。

1.2根据试验温度需要，调整恒温水槽的水温为试验温度±0.1℃，并将其进出口与粘度计水槽的进出口用胶管接妥，使热水流进行正常循环。

2.0试验步骤
2.1将试样加热至比试验温度高2-3℃（如试验温度低于室温时，试样须冷却至比试验温度低于2-3℃）时注入盛样管内，其数量以液面达到球塞杆垂直时杆上标记为准。

2.2试样在水槽中保持试验温度至少30min，用温度计轻轻搅拌试样，测量试样的温度为试验温度±0.1℃时，调整试样液面至球塞杆的标记处,再继续保温1—3min。

2.3将流孔下蒸发皿移去，放置接受瓶或量筒，使其中心对准流孔，接受瓶或量筒可预先注入肥皂或矿物油类25mL，以利洗涤及读数准确。

2.4提起球塞，借标记悬挂在试管边上，待试样自流孔流入接受瓶或量筒达25mL （量筒刻度50mL）时，按动秒表。

待流至75mL （量筒刻度100mL）时，按停秒表。

2.5记取试样流出50mL所经过时间，以S计，即为试样的粘度。

2.6同一试样至少重复试验二次，当两次测定的差值不大于平均值的4%时。

取其平均值，作为试验结果。

沥青标准粘度试验一、引言。

沥青是道路施工中常用的材料，其性能直接影响着道路的使用寿命和安全性。

而沥青的粘度是评定其性能的重要指标之一。

因此，进行沥青标准粘度试验，对于保障道路施工质量具有重要意义。

二、试验原理。

沥青标准粘度试验是通过在一定温度下，将一定量的沥青在一定时间内通过标准粘度计的孔隙流出来的方法来确定沥青的粘度。

通过测量沥青的粘度，可以评估其在不同温度下的流变性能，进而指导道路施工中的使用和配方设计。

三、试验仪器和材料。

1. 试验仪器，标准粘度计、恒温水浴锅、恒温箱。

2. 试验材料，待测沥青样品。

四、试验步骤。

1. 准备工作，将标准粘度计放入恒温水浴锅中，加热至试验温度。

2. 取样准备，取适量的待测沥青样品，置于恒温箱中加热至试验温度。

3. 试验操作，将加热后的沥青样品倒入标准粘度计中，待试验时间结束后，记录流出时间。

4. 数据处理，根据流出时间和试验温度，计算出沥青的标准粘度值。

五、注意事项。

1. 在试验过程中，应严格控制试验温度，避免因温度变化对试验结果产生影响。

2. 沥青样品的取样和加热过程中，应避免外界杂质的污染和水分的干扰。

3. 在试验结束后，应及时清洗和维护试验仪器，以确保下次试验的准确性。

六、试验结果分析。

根据试验得到的沥青标准粘度值，可以评估沥青的流变性能和稳定性，为道路施工提供参考依据。

同时，通过对不同沥青样品的试验结果进行比对分析，可以选择合适的沥青材料，保证道路施工质量。

七、结论。

沥青标准粘度试验是评定沥青性能的重要手段，通过该试验可以准确评估沥青的流变性能，为道路施工提供科学依据。

在实际施工中，应严格按照标准要求进行试验操作，确保试验结果的准确性和可靠性。

八、参考文献。

1. 《公路工程沥青与沥青混合料试验方法》。

2. 《沥青标准粘度试验操作规程》。

以上就是沥青标准粘度试验的相关内容，希望对大家有所帮助。

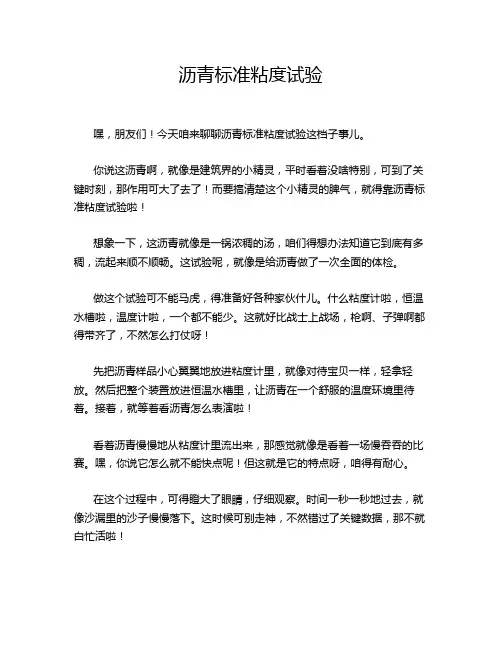

沥青标准粘度试验嘿，朋友们！今天咱来聊聊沥青标准粘度试验这档子事儿。

你说这沥青啊，就像是建筑界的小精灵，平时看着没啥特别，可到了关键时刻，那作用可大了去了！而要搞清楚这个小精灵的脾气，就得靠沥青标准粘度试验啦！想象一下，这沥青就像是一锅浓稠的汤，咱们得想办法知道它到底有多稠，流起来顺不顺畅。

这试验呢，就像是给沥青做了一次全面的体检。

做这个试验可不能马虎，得准备好各种家伙什儿。

什么粘度计啦，恒温水槽啦，温度计啦，一个都不能少。

这就好比战士上战场，枪啊、子弹啊都得带齐了，不然怎么打仗呀！先把沥青样品小心翼翼地放进粘度计里，就像对待宝贝一样，轻拿轻放。

然后把整个装置放进恒温水槽里，让沥青在一个舒服的温度环境里待着。

接着，就等着看沥青怎么表演啦！看着沥青慢慢地从粘度计里流出来，那感觉就像是看着一场慢吞吞的比赛。

嘿，你说它怎么就不能快点呢！但这就是它的特点呀，咱得有耐心。

在这个过程中，可得瞪大了眼睛，仔细观察。

时间一秒一秒地过去，就像沙漏里的沙子慢慢落下。

这时候可别走神，不然错过了关键数据，那不就白忙活啦！等沥青流完了，记录下时间，再和标准一对比，嘿，就知道这沥青的粘度合不合格啦。

这就像是给沥青打了个分数，合格了就过关，不合格就得重新来过。

做沥青标准粘度试验，就像是一场和沥青的对话。

你得了解它，懂它，才能知道它适不适合用在工程里。

这可不是随便玩玩的事儿，这关系到道路的质量，关系到大家的出行安全呢！咱可不能小瞧了这个试验，它虽然看起来简单，但是里面的学问可大着呢！就像生活中的很多小事，看似不起眼，实则暗藏玄机。

所以啊，朋友们，以后要是看到有人在做沥青标准粘度试验，可别觉得无聊，那可是在为我们的生活保驾护航呢！咱得给他们点个赞，感谢他们的认真和负责。

怎么样，现在是不是对沥青标准粘度试验有了更深的了解呀？是不是觉得这个小精灵也挺有意思的呢？哈哈！。

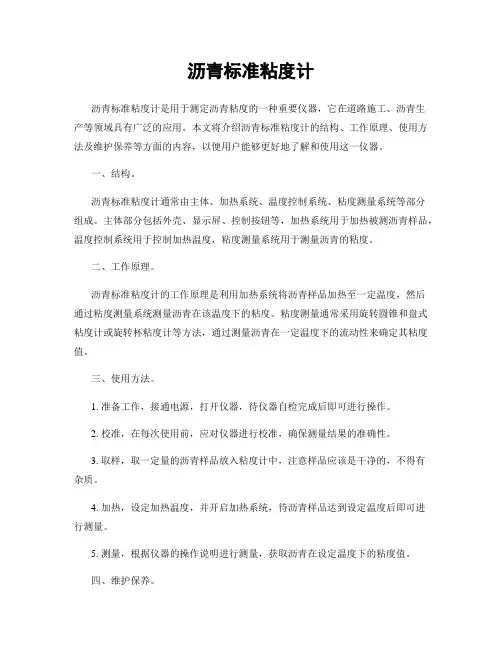

沥青标准粘度计沥青标准粘度计是用于测定沥青粘度的一种重要仪器，它在道路施工、沥青生产等领域具有广泛的应用。

本文将介绍沥青标准粘度计的结构、工作原理、使用方法及维护保养等方面的内容，以便用户能够更好地了解和使用这一仪器。

一、结构。

沥青标准粘度计通常由主体、加热系统、温度控制系统、粘度测量系统等部分组成。

主体部分包括外壳、显示屏、控制按钮等，加热系统用于加热被测沥青样品，温度控制系统用于控制加热温度，粘度测量系统用于测量沥青的粘度。

二、工作原理。

沥青标准粘度计的工作原理是利用加热系统将沥青样品加热至一定温度，然后通过粘度测量系统测量沥青在该温度下的粘度。

粘度测量通常采用旋转圆锥和盘式粘度计或旋转杯粘度计等方法，通过测量沥青在一定温度下的流动性来确定其粘度值。

三、使用方法。

1. 准备工作，接通电源，打开仪器，待仪器自检完成后即可进行操作。

2. 校准，在每次使用前，应对仪器进行校准，确保测量结果的准确性。

3. 取样，取一定量的沥青样品放入粘度计中，注意样品应该是干净的，不得有杂质。

4. 加热，设定加热温度，并开启加热系统，待沥青样品达到设定温度后即可进行测量。

5. 测量，根据仪器的操作说明进行测量，获取沥青在设定温度下的粘度值。

四、维护保养。

1. 仪器清洁，每次使用后，应对仪器进行清洁，确保仪器的清洁卫生。

2. 定期检查，定期对仪器进行检查，确保各部件的正常工作。

3. 注意安全，在使用过程中，应注意电源和加热部件的安全，避免发生意外。

4. 保养润滑，定期对仪器的机械部件进行润滑保养，延长仪器的使用寿命。

五、总结。

沥青标准粘度计是一种重要的实验仪器，其准确性和稳定性对沥青生产和道路施工具有重要影响。

使用者在使用时应严格按照操作说明进行操作，保证测量结果的准确性。

同时，定期的维护保养工作也是非常重要的，可以有效延长仪器的使用寿命，确保仪器的正常工作。

通过本文的介绍，相信大家对沥青标准粘度计有了更深入的了解，希望能够对大家的工作和学习有所帮助。

a试题二一、名词解释（4`×5=20）1.理论密度：是指压实沥青混合料试件全部为矿料和沥青所组成的最大密度。

2.矿料间隙率：压实沥青混合料试件内矿料部分以外体积占试件总体积的百分率。

3.马歇尔模数：沥青混合料试件的稳定度与流值的比值。

4.表观密度：规定条件下，材料单位表观体积的质量，也叫视密度。

5.毛体积密度：规定条件下，材料单位毛体积的质量。

二、填空题（4`×5=20）1. .标准击实法适用于马歇尔试验、间接抗拉试验等所使用的（Φ101.6mm×63.5mm ）圆柱体试件的成型。

2.车辙试验的试验温度与轮压可根据有关规定和需要选用，非注明，试验温度为（ 60 ）C03．沥青三大指标是（针入度，软化点，延度）。

4．压实沥青混合料密度试验的试验方法有（表干法、水中重法、蜡封法、体积法）。

5.沥青混合料理论最大相对密度试验方法有（真空法、溶剂法）。

三、选择题（4`×5=20）１. 在沥青混合料表面构造深度试验中，量砂筒的容积为ＡmL±0.15mLＡ.25 Ｂ.35 Ｃ.30 Ｄ.202. A 试验是沥青混合料配合比设计及沥青路面施工质量控制的最重要的试验项目，数据的真实性十分重要。

A.马歇尔B.车辙C.压实度D.空隙率3. 油石比是沥青混合料中沥青结合料质量与 A 总质量的比值，以百分率计A.矿料B.沥青C.沥青混合料D.矿粉4.针入度是在规定温度和时间内，附加一定质量的标准针垂直贯入沥青试样的深度，以A ㎜表示A. 0.1B. 0.01C. 0.5D. 15. 马歇尔试验时相应于最大荷载时试件的 A 变形，以㎜计A. 竖向B. 横向C. 垂直D. 所有四、判断题（4`×5=20）1. 车辙试验的试验温度与轮压可根据有关规定和需要选用，非经注明，试验温度为60C0（ T ）2.马歇尔试验中试件浸水温度为60C0（ T ）3. 车辙试验的温度应能反映夏季高温的路面温度。

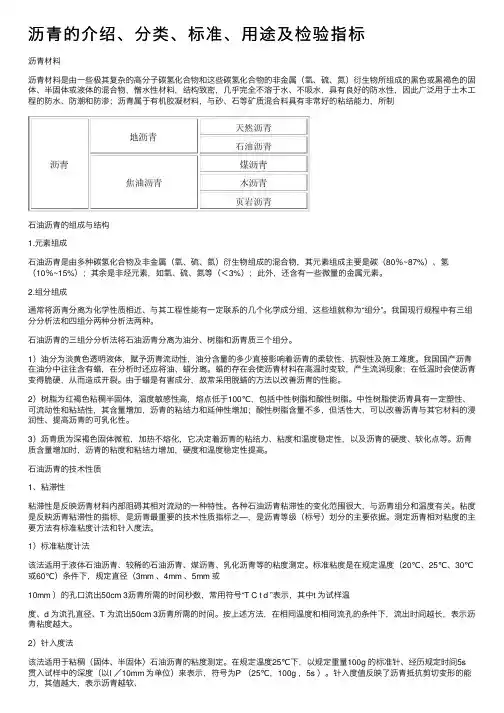

沥青的介绍、分类、标准、⽤途及检验指标沥青材料沥青材料是由⼀些极其复杂的⾼分⼦碳氢化合物和这些碳氢化合物的⾮⾦属（氧、硫、氮）衍⽣物所组成的⿊⾊或⿊褐⾊的固体、半固体或液体的混合物，憎⽔性材料，结构致密，⼏乎完全不溶于⽔、不吸⽔，具有良好的防⽔性，因此⼴泛⽤于⼟⽊⼯程的防⽔、防潮和防渗；沥青属于有机胶凝材料，与砂、⽯等矿质混合料具有⾮常好的粘结能⼒，所制⽯油沥青的组成与结构1.元素组成⽯油沥青是由多种碳氢化合物及⾮⾦属（氧、硫、氮）衍⽣物组成的混合物，其元素组成主要是碳（80％~87%）、氢（10％~15%）；其余是⾮烃元素，如氧、硫、氮等（＜3%）；此外，还含有⼀些微量的⾦属元素。

2.组分组成通常将沥青分离为化学性质相近、与其⼯程性能有⼀定联系的⼏个化学成分组，这些组就称为“组分”。

我国现⾏规程中有三组分分析法和四组分两种分析法两种。

⽯油沥青的三组分分析法将⽯油沥青分离为油分、树脂和沥青质三个组分。

1）油分为淡黄⾊透明液体，赋予沥青流动性，油分含量的多少直接影响着沥青的柔软性、抗裂性及施⼯难度。

我国国产沥青在油分中往往含有蜡，在分析时还应将油、蜡分离。

蜡的存在会使沥青材料在⾼温时变软，产⽣流淌现象；在低温时会使沥青变得脆硬，从⽽造成开裂。

由于蜡是有害成分，故常采⽤脱蜡的⽅法以改善沥青的性能。

2）树脂为红褐⾊粘稠半固体，温度敏感性⾼，熔点低于100℃，包括中性树脂和酸性树脂。

中性树脂使沥青具有⼀定塑性、可流动性和粘结性，其含量增加，沥青的粘结⼒和延伸性增加；酸性树脂含量不多，但活性⼤，可以改善沥青与其它材料的浸润性、提⾼沥青的可乳化性。

3）沥青质为深褐⾊固体微粒，加热不熔化，它决定着沥青的粘结⼒、粘度和温度稳定性，以及沥青的硬度、软化点等。

沥青质含量增加时，沥青的粘度和粘结⼒增加，硬度和温度稳定性提⾼。

⽯油沥青的技术性质1、粘滞性粘滞性是反映沥青材料内部阻碍其相对流动的⼀种特性。

各种⽯油沥青粘滞性的变化范围很⼤，与沥青组分和温度有关。
