下载文档原格式

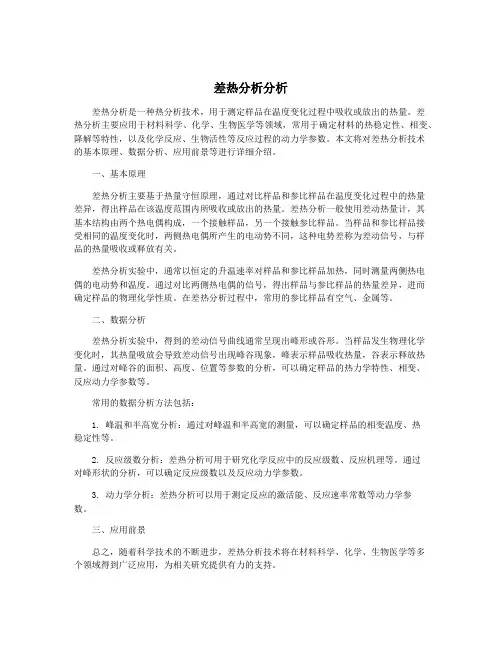

差热分析分析差热分析是一种热分析技术，用于测定样品在温度变化过程中吸收或放出的热量。
差热分析主要应用于材料科学、化学、生物医学等领域，常用于确定材料的热稳定性、相变、降解等特性，以及化学反应、生物活性等反应过程的动力学参数。
本文将对差热分析技术的基本原理、数据分析、应用前景等进行详细介绍。
一、基本原理差热分析主要基于热量守恒原理，通过对比样品和参比样品在温度变化过程中的热量差异，得出样品在该温度范围内所吸收或放出的热量。
差热分析一般使用差动热量计，其基本结构由两个热电偶构成，一个接触样品，另一个接触参比样品。
当样品和参比样品接受相同的温度变化时，两侧热电偶所产生的电动势不同，这种电势差称为差动信号，与样品的热量吸收或释放有关。
差热分析实验中，通常以恒定的升温速率对样品和参比样品加热，同时测量两侧热电偶的电动势和温度。
通过对比两侧热电偶的信号，得出样品与参比样品的热量差异，进而确定样品的物理化学性质。
在差热分析过程中，常用的参比样品有空气、金属等。
二、数据分析差热分析实验中，得到的差动信号曲线通常呈现出峰形或谷形。
当样品发生物理化学变化时，其热量吸放会导致差动信号出现峰谷现象，峰表示样品吸收热量，谷表示释放热量。
通过对峰谷的面积、高度、位置等参数的分析，可以确定样品的热力学特性、相变、反应动力学参数等。
常用的数据分析方法包括：1. 峰温和半高宽分析：通过对峰温和半高宽的测量，可以确定样品的相变温度、热稳定性等。
2. 反应级数分析：差热分析可用于研究化学反应中的反应级数、反应机理等。
通过对峰形状的分析，可以确定反应级数以及反应动力学参数。
3. 动力学分析：差热分析可以用于测定反应的激活能、反应速率常数等动力学参数。
三、应用前景总之，随着科学技术的不断进步，差热分析技术将在材料科学、化学、生物医学等多个领域得到广泛应用，为相关研究提供有力的支持。
实验一 差热分析一、目的意义差热分析(DTA ，differentialthermal analysis)是研究相平衡与相变的动态方法中的一种，利用差热曲线的数据，工艺上可以确定材料的烧成制度及玻璃的转变与受控结晶等工艺参数，还可以对矿物进行定性、定量分析。
本实验的目的：1．了解差热分析的基本原理及仪器装置；2．学习使用差热分析方祛鉴定未知矿物。
二、基本原理差热分析的基本原理是：在程序控制温度下；将试样与参比物质在相同条件下加热或冷却，测量试样与参比物之间的温差与温度的关系，从而给出材料结构变化的相关信息。
物质在加热过程中，由于脱水，分解或相变等物理化学变化，经常会产生吸热或放热效应。
差热分析就是通过精确测定物质加热(或冷却)过程中伴随物理化学变化的同时产生热效应的大小以及产生热效应时所对应的温度，来达到对物质进行定性和／或定量分析的目的。
差热分析是把试样与参比物质(参比物质在整个实验温度范围内不应该有任何热效应，其导热系数，比热等物理参数尽可能与试样相同，亦称惰性物质或标准物质或中性物质)置于差热电偶的热端所对应的两个样品座内，在同一温度场中加热。
当试样加热过程中产生吸热或放热效应时，试样的温度就会低于或高于参比物质的温度，差热电偶的冷端就会输出相应的差热电势。
如果试样加热过程这中无热效应产生，则差热电势为零。
通过检流计偏转与否来检测差热电势的正负，就可推知是吸热或放热效应。
在与参比物质对应的热电偶的冷端连接上温度指示装置，就可检测出物质发生物理化学变化时所对应的温度．不同的物质，产生热效应的温度范围不同，差热曲线的形状亦不相同(如图16-2所示)。
把试样的差热曲线与相同实验条件下的已知物质的差热曲线作比较，就可以定性地确定试洋的矿物组成。
差热曲线的峰(谷)面积的大小与热效应的大小相对应，根据热效应的大小，可对试样作定量估计。
三．仪器设备与装置差热分析所用的设备主要由加热炉，差热电偶，样品座及差热信号和温度的显示仪表等所组成。
差热分析法(DTA)简介（Differential Thermal Analysis）1.DTA的基本原理差热分析是在程序控制温度下，测量物质与参比物之间的温度差与温度关系的一种技术。
差热分析曲线是描述样品与参比物之间的温差(ΔT)随温度或时间的变化关系。
在DAT试验中，样品温度的变化是由于相转变或反应的吸热或放热效应引起的。
如:相转变，熔化，结晶结构的转变，沸腾，升华，蒸发，脱氢反应，断裂或分解反应，氧化或还原反应，晶格结构的破坏和其它化学反应。
一般说来，相转变、脱氢还原和一些分解反应产生吸热效应；而结晶、氧化和一些分解反应产生放热效应。
差热分析的原理如图Ⅱ-3-1所示。
将试样和参比物分别放入坩埚，置于炉中以一定速率进行程序升温，以表示各自的温度，设试样和参比物(包括容器、温差电偶等)的热容量Cs、Cr不随温度而变。
则它们的升温曲线如图Ⅱ-3-2所示。
若以对t作图，所得DTA曲线如图Ⅱ-3-3所示，在0-a区间，ΔT大体上是一致的，形成DTA曲线的基线。
随着温度的增加，试样产生了热效应(例如相转变)，则与参比物间的温差变大，在DTA曲线中表现为峰。
显然，温差越大，峰也越大，试样发生变化的次数多，峰的数目也多，所以各种吸热和放热峰的个数、形状和位置与相应的温度可用来定性地鉴定所研究的物质，而峰面积与热量的变化有关。
图Ⅱ-3-1差热分析的原理图 II-3-1 差热分析的原理图图II-3-2试样和参比物的升温曲线1.参比物;2.试样;3.炉体;4.热电偶(包括吸热转变)图Ⅱ-3-3 DTA吸热转变曲线TA曲线所包围的面积S可用下式表示式中m是反应物的质量，ΔH是反应热，g是仪器的几何形态常数，C是样品的热传导率ΔT是温差，t1是DTA曲线的积分限。
这是一种最简单的表达式，它是通过运用比例或近似常数g和C来说明样品反应热与峰面积的关系。
这里忽略了微分项和样品的温度梯度，并假设峰面积与样品的比热无关，所以它是一个近似关系式。
差热分析法基本原理差热分析法——Differential Thermal Analysis (DTA)是在程序控制温度下，测量试样与参比物质之间的温度差ΔT与温度T（或时间t）关系的一种分析技术，所记录的曲线是以ΔT 为纵坐标,以T（或t）为横坐标的曲线，称为差热曲线或DTA曲线，反映了在程序升温过程中，ΔT与T或t的函数关系：ΔT = f ( T ) 或f ( t )参比物质为一种在所测量温度范围内不发生任何热效应的物质。
通常使用的参比物质是灼烧过的α-Al2O3或MgO。
图17.6为DTA原理示意图。
加热时，温度T及温差△T分别由测温热电偶及差热电偶测得。
差热电偶是由分别插在试样S和参比物R的二支材料、性能完全相同的热电偶反向相连而成。
当试样S没有热效应发生时，组成差热电偶的二支热电偶分别测出的温度T s、T R相同，即热电势值相同，但符号相反，所以差热电偶的热电势差为零，表现出ΔT=T s-T R=0，记录仪所记录的ΔT曲线保持为零的水平直线，称为基线。
若试样S有热效应发生时，T s≠T R，差热电偶的热电势差不等于零，即ΔT=T s-T R≠0，于是记录仪上就出现一个差热峰。
热效应是吸热时，ΔT=T s-T R＜0，吸热峰向下，热效应是放热时，ΔT＞0，放热峰向上。
当试样的热效应结束后，T s、T R又趋于一样，ΔT恢复为零位，曲线又重新返回基线。
图17.7为试样的真实温度与温差比较图。
差热峰反映试样加热过程中的热效应，峰位置所对应的温度尤其是起始温度是鉴别物质及其变化的定性依据，峰面积是代表反应的热效应总热量，是定量计算反应热的依据，而从峰的形状（峰高、峰宽、对称性等）则可求得热反应的动力学参数。
表17.2列出了各种吸热和放热体系的类型，供判断差热峰产生机理时参考。
表17.2 差热分析中吸热和放热体系的主要类型现象(物理的原因)吸热放热现象(化学的原因)吸热放热结晶转变○○化学吸附○熔融○析出○气化○脱水○升华○分解○○吸附○氧化度降低○脱附○氧化（气体中）○吸收○还原（气体中）○氧化还原反应○○固相反应○○影响DTA的因素影响DTA的因素很多，下面讨论几种主要的因素：★升温速度的影响保持均匀的升温速度(ψ)是DTA的重要条件之一，即应：ψ = dT R / dt = 常数若升温速度不均匀(即ψ有波动)，则DTA曲线的基线会漂移，影响多种参数测量。
差热分析法(DTA)简介（Differential Thermal Analysis）1.DTA的基本原理差热分析是在程序控制温度下，测量物质与参比物之间的温度差与温度关系的一种技术。
差热分析曲线是描述样品与参比物之间的温差(ΔT)随温度或时间的变化关系。
在DAT试验中，样品温度的变化是由于相转变或反应的吸热或放热效应引起的。
如:相转变，熔化，结晶结构的转变，沸腾，升华，蒸发，脱氢反应，断裂或分解反应，氧化或还原反应，晶格结构的破坏和其它化学反应。
一般说来，相转变、脱氢还原和一些分解反应产生吸热效应；而结晶、氧化和一些分解反应产生放热效应。
差热分析的原理如图Ⅱ-3-1所示。
将试样和参比物分别放入坩埚，置于炉中以一定速率进行程序升温，以表示各自的温度，设试样和参比物(包括容器、温差电偶等)的热容量Cs、Cr不随温度而变。
则它们的升温曲线如图Ⅱ-3-2所示。
若以对t作图，所得DTA曲线如图Ⅱ-3-3所示，在0-a区间，ΔT大体上是一致的，形成DTA曲线的基线。
随着温度的增加，试样产生了热效应(例如相转变)，则与参比物间的温差变大，在DTA曲线中表现为峰。
显然，温差越大，峰也越大，试样发生变化的次数多，峰的数目也多，所以各种吸热和放热峰的个数、形状和位置与相应的温度可用来定性地鉴定所研究的物质，而峰面积与热量的变化有关。
图Ⅱ-3-1差热分析的原理图 II-3-1 差热分析的原理图图II-3-2试样和参比物的升温曲线1.参比物;2.试样;3.炉体;4.热电偶(包括吸热转变)图Ⅱ-3-3 DTA吸热转变曲线TA曲线所包围的面积S可用下式表示式中m是反应物的质量，ΔH是反应热，g是仪器的几何形态常数，C是样品的热传导率ΔT是温差，t1是DTA曲线的积分限。
这是一种最简单的表达式，它是通过运用比例或近似常数g和C来说明样品反应热与峰面积的关系。
这里忽略了微分项和样品的温度梯度，并假设峰面积与样品的比热无关，所以它是一个近似关系式。
差热分析法差热分析法（Differential Thermal Analysis，DTA）是一种常用的热分析技术，它通过比较样品与参比物的温度差异来研究样品的热性质。
DTA技术在化学、材料科学、地质学等多个领域具有广泛的应用。
DTA的工作原理基于样品和参比物在受热过程中吸收或释放热量的差异。
在实验中，样品和参比物被放置在两个相邻的炉区，受同等程度的升温条件控制。
当样品发生物理或化学变化时，其吸热或放热会导致样品与参比物温度的差异。
这些温度差异会通过一个差温探测器进行检测和记录。
DTA实验中，样品和参比物通常以粉末或粒状形式存在。
粉末样品可在合适的容器中进行测试，而固体样品则需先研磨成粉末以方便测试。
样品和参比物应具有相似的物理和化学性质，以确保实验的准确性和可靠性。
在DTA实验中，通常以升温速率为X轴，差温信号（样品与参比物温度差异）为Y轴来绘制曲线图。
曲线上出现的峰或谷表示样品发生了热事件，如相变、化学反应、放热或吸热过程等。
通过对峰的位置、峰的形状和峰的峰值进行分析，可以获得有关样品的热性质和热行为的信息。
DTA技术广泛应用于材料研究、催化剂研究、岩石和土壤分析、陶瓷研究等领域。
它可以用于研究材料的熔化过程、晶体相变、氧化、还原、析出和溶解等反应。
同时，DTA还可以用来测定热容、热导率、热膨胀系数等热性质参数。
通过结合其他热分析技术，如差热/差热衍生物分析（DTA/DSC）和差热差热衍生物重量分析（DTA/TGA），可以对样品进行更全面和深入的分析。
总之，差热分析法是一种用于研究样品热性质和热行为的重要工具。
它通过比较样品与参比物的温度差异，可以揭示样品发生的热事件和热特性，为材料研究和过程分析提供了有力的支持。
差热分析实验报告一、引言差热分析（Differential Scanning Calorimetry，DSC）是一种重要的热分析技术，通过测量样品在给定条件下对热量的吸放来研究材料的相变行为、热力学性质等。
本实验旨在通过差热分析仪器对一种未知物质进行分析，并对实验结果进行解读。
二、实验方法1. 样品制备：将未知物质按照一定比例与纯净的稀硫酸混合，待完全溶解后制备样品溶液。
2. 取样：将制备好的样品溶液采用准确的容量器取样，放置在差热分析仪器的样品盘中。
3. 实验条件：设置差热分析仪器的升温速率为10℃/min，起始温度为25℃，终止温度为200℃。
4. 实验记录：通过差热分析仪器自带的软件记录样品随温度的热流量变化。
三、实验结果根据差热分析仪器记录得到的曲线，可以观察到多个峰值和谷底。
通过对这些峰值及谷底进行分析和解读，可以推断未知物质的一些性质和相变过程。
1. 峰值A：在实验过程中，峰值A出现在约60℃的位置，表明未知物质经历了一个温度升高的相变过程。
根据峰值A的面积和曲线形状，可以推断该相变过程为吸热反应。
根据实验条件和未知物质的性质，可以初步猜测此相变为溶解过程。
2. 谷底B：在实验过程中，谷底B处于峰值A之后，约在70℃左右。
根据谷底B的位置和曲线形状，可以推断该位置为峰值A相变过程的后继反应或者其他相变的起始点。
根据实验条件和未知物质的性质，可以初步猜测该相变为晶化过程。
3. 峰值C：在实验过程中，峰值C出现在约120℃的位置。
根据峰值C的面积和曲线形状，可以推断该相变为放热反应。
结合前面的分析，初步推测峰值C可能对应着未知物质的固相和液相之间的相变过程。
4. 峰值D：在实验过程中，峰值D出现在约185℃的位置。
根据峰值D的面积和曲线形状，可以推断该相变为放热反应。
结合前面的分析，初步推测峰值D可能对应着未知物质的熔化过程。
四、讨论和结论通过对实验结果的分析和解读，可以初步推测未知物质为一种溶解性较好的固体物质。
实验10 差热分析一、目的①掌握差热分析法的一般原理、实验技术,学会正确控制实验条件。
②用差热分析仪测定CuSO4·5H2O和KNO3在加热过程中发生变化的温度，并对热谱图进行定性和定量的解释处理。
③ 了解差热分析仪的工作原理及操作方法。
二、基本原理差热分析法是一种重要的物理化学分析方法,它可以对物质进行定性和定量分析，在生产和科学研究中有着广泛的应用。
目前在化学领域的许多方面，诸如相图绘制、固体热、分解反应、脱水反应、相变、配位化合物、反应速率及活化能测定等被广泛地应用，已成为常规分析手段之一。
因而,理解并掌握差热分析方法的基本原理及其特点是作好本实验的先决条件。
将试样和参比物同置于以一定速率升温或冷却的相同温度状态的环境中，记录下试样和参比物之间的温度差,随着测定时间的延续，可得一张温差随时间或温度的变化图，即所谓的热谱图或称差热曲线。
这种测量温差，用于分析物质变化规律、鉴定物质种类的技术称为差热分析,简称DTA（Differential Thermal Analysis）。
物质在加热或冷却过程中，当达到某一温度时,往往会发生熔化、升华、汽化、凝固、晶型转变、化合、分解、氧化、脱水、吸附、脱附等物理的和化学的变化，并伴随有热量的变化，因而产生热效应。
这时在体系的温度-时间曲线上会发生停顿、转折，但在许多情况下，体系中发生的热效应相当小，不足以引起体系温度有明显的突变，从而曲线顿、折并不显著,甚至根本显示不出来。
在这种情况下，常将有物相变化的物质和一个参比(或称基准）物质(它在实验温度变化的整个过程中不发生任何物理变化和化学变化、没有任何热效应产生,如Al2O3、MgO等)在程序控温条件下进行加热或冷却，―旦被测物质发生变化，则表现为该物质与参比物之间产生温差。
如图II.26所示，若试样没有发生变化，它与参比物的温度相同，两者的温差ΔT=0，在热谱图上显示水平段（ab）；当试样在某温度下有放热(或吸热)效应时，试样温度上升速度加快（或减慢），由于传热速度的限制，试样就会低于(吸热时)或高于(放热时)参比物的温度，就产生温度差ΔT,热谱图上就会出现放热峰(efg段)或吸热峰(bcd段)直至过程完毕、温差逐渐消失，曲线又复现水平段（gh或de段）。
简述差热分析,差示扫描量热分析的基本原理差热分析和差示扫描量热分析（DSC）是测量材料的物理性质的一种常用技术。
它们可以测量和分析材料的热量流失，在加热和冷却过程中材料的温度，以及在这两个过程中发生的化学反应。
这些技术也常用于分析材料的物化特性，如熔点，热容量等。
差热分析是一种根据材料在不同温度下的热导率，来测量材料特性的技术。
它通过控制一个样品在不同温度，以及使用固定的快速热流，来直接测量材料的热传导性能。
它的基本原理是，当样品和热源之间的温度差达到一定的值时，样品会吸收热量，加热；同时，温度差值会随着温度的变化而变化。
差示扫描量热分析（DSC）是一种更加精确的测量技术，它可以测量更小的温度变化，以及更小的热量流失。
它将差热分析中的快速热流替换成一致热流，从而得到更精确的测量结果。
它的基本原理是，在一个固定的温度量程内（由上下限确定），控制一个样品在升温或降温过程中，样品吸收或放出热量，从而使得温度变化，从而得到热量流失的精确值。
在差热分析和差示扫描量热分析的应用中，需要使用专业的仪器来测量和控制温度。
这些仪器可以精确地控制温度，使用户可以在短时间内得到精确的测量结果。
差热分析和差示扫描量热分析是材料特性分析中常用的技术，它们可以测量材料的热量流失，温度变化，以及发生的化学反应。
它们通过精确的控制温度，以及使用固定的快速热流或一致热流，来测量材料的热传导性能，以及材料的物理和化学特性。
同时，它们也可以帮助用户轻松地得到精确的测量结果。
总之，差热分析和差示扫描量热分析是研究材料特性常用的技术，它们的基本原理是，在一定温度差达到一定大小时，样品会吸收或放出热量，从而使得温度变化。
同时，这些技术也需要使用专业的仪器，来获得精确的测量结果。
实验报告差热分析实验名称：差热分析实验目的：通过差热分析仪器测量样品在不同温度下发生的热变化，分析样品的热性能。
实验原理：差热分析（Differential Scanning Calorimetry， DSC）是一种通过比较样品和参比物在温度或时间的变化下的热容量或热流变化的方法。
实验步骤：1. 样品制备：选取待测样品和参比物，将其研磨成粉末。
2. 样品称量：将待测样品和参比物称量，按照一定的比例混合均匀。
3. 样品装填：将混合好的样品装填到差热分析仪的装填盘中。
4. 实验参数设置：根据样品的特性，设置差热分析仪的实验参数，如升温速率、温度范围等。
5. 实验测量：启动差热分析仪，按照设置的升温速率升高温度，记录样品和参比物的热流变化，并输出热流图谱和相变峰温度。
6. 数据分析：根据热流图谱和相变峰温度，分析样品的热性能，如热容量、热稳定性、熔点等。
实验注意事项：1. 样品和参比物需要经过干燥，以保证精确测量。
2. 样品和参比物的比例需要严格按照实验要求，以保证实验的准确性。
3. 实验过程中需要避免样品受到外来影响，如氧化、湿度等。
实验结果及分析：实验后，得到样品和参比物的热流图谱和相变峰温度。
通过分析，可以得到样品的热性能，如热容量、热稳定性、熔点等。
例如，通过差热分析仪器测量聚丙烯样品，得到该样品的热流图谱和相变峰温度如下：图1 聚丙烯样品的热流图谱从图中可以看出，聚丙烯样品在160°C左右发生熔化，熔点为160°C。
图2 聚丙烯样品的相变峰温度从图中可以看出，聚丙烯样品的熔点为160°C，热容为28.1 J/g·°C。
基于这些数据，可以分析出聚丙烯样品的热性能。
第1篇一、实验目的1. 了解差热分析仪的构造和操作原理。
2. 掌握差热分析的基本实验操作技术。
3. 学会定性解释差热谱图。
4. 用DTA图确定物质的反应初始温度。
二、实验原理差热分析（Differential Thermal Analysis，简称DTA）是一种用于研究物质在加热或冷却过程中，伴随物理或化学变化所产生的热效应的方法。
通过测量试样与参比物之间的温度差随温度或时间的变化关系，可以了解物质的相变、分解、吸附、脱附等过程的热效应，从而对物质进行定性、定量分析。
在差热分析实验中，试样和参比物被置于同一加热炉中，分别由两个热电偶进行温度测量。
当加热炉温度升高时，试样和参比物之间会发生热交换，导致两者温度产生差异。
通过测量这种温度差，可以绘制出差热分析曲线。
三、实验仪器与试剂1. 实验仪器：- CRY-1P型差热分析仪1套- 计算机- 镊子- 小勺- 坩埚- CuSO4·5H2O- α-Al2O32. 实验试剂：- CuSO4·5H2O：分析纯- α-Al2O3：分析纯四、实验步骤1. 将CuSO4·5H2O和α-Al2O3分别置于两个坩埚中，并确保它们的质量和形状尽可能一致。
2. 将两个坩埚放入差热分析仪的样品架上，并调整好位置。
3. 启动差热分析仪，设置合适的升温速率和温度范围。
4. 当加热炉温度达到设定值时，记录差热分析曲线。
5. 完成实验后，关闭差热分析仪，并整理实验仪器。
五、实验结果与分析1. 差热分析曲线的绘制根据实验数据，绘制出CuSO4·5H2O和α-Al2O3的差热分析曲线。
曲线的纵坐标表示温度差（ΔT），横坐标表示温度（T）或时间（t）。
2. 差热分析曲线的定性解释（1）CuSO4·5H2O的差热分析曲线从差热分析曲线可以看出，CuSO4·5H2O在50℃左右出现一个明显的吸热峰，这可能是由于CuSO4·5H2O的结晶水失去所致。
差热分析
Ⅰ、目的要求
1、掌握差热分析的基本原理及方法，了解差热分析仪的构造，学会操作技术。
2、用差热分析仪对CuSO4·5H2O进行差热分析，并定性解释所得的差热图谱。
3、学会热电偶的制作及标定，掌握绘制步冷曲线的实验方法。
Ⅱ、实验原理
1、差热分析
许多物质在加热或冷却过程中往往会发生熔化、凝固、晶型转变、分解、化合、吸附、脱附等物理或化学变化。
这些变化并伴随有体系焓的改变，因而产生热效应。
其表现为该物质与外界环境之间产生温度差。
而有一些物质，如Al2O3、MgO、SiO2等，在一定温度范围内比较稳定，不会发生物理或化学变化，也就没有热效应的产生，这类物质称为热中性体标准物或参比物。
如果将某一待测物与参比物同置于温度均匀的电炉中以一定的速率升温，参比物在整个实验温度范围内没有物理或化学变化发生，因而不产生任何热效应。
所以，当样品没有热效应产生时，它和参比物具有相同的温度，两者的温差ΔT=0，当样品发生物理或化学变化并伴有热效应时，由于传热速率的限制，两者的温度就不一致，即有温差ΔT≠0。
显然，温差出现的温度以及温差的大小与待测物的结构和性质有关。
图为理想情况下的差热曲线
差热分析(简称DTA)是一种热分析法，就是在程序控制温度下，测量试样与参比物之间的温度差与温度关系的一种技术，可用于鉴别物质并考察物质组成结构以及物质在一定得温度条件下的转化温度、热效应等物理化学性质，它广泛地应用于许多科研领域及生产部门。
测定时，将样品与参比物同时放入一个可按规定速度升温或降温的电炉中，然后分别记录参比物的温度，也可记录样品本身或
样品附近环境的温度，以及样品与参比物的温度差，随着测定时间的延续，就可以得到一张差热图。
2、影响差热分析的若干因素
从差热图上可清晰地看到差热峰的数目、位置、方向、宽度、高度、对称性以及峰面积等。
峰的数目表示物质发生物理化学变化的次数；峰的位置表示物质发生变化的转化温度；峰的方向表明体系发生热效应的正负性；峰面积说明热效应的大小：相同条件下，峰面积大的表示热效应也大。
在相同的测定条件下，许多物质的热谱图具有特征性：即一定的物质就有一定的差热峰的数目、位置、方向、峰温等，因此，可通过与已知的热谱图的比较来鉴别样品的种类、相变温度、热效应等物理化学性质。
因此，差热分析广泛应用于化学、化工、冶金、陶瓷、地质和金属材料等领域的科研和生产部门。
理论上讲，可通过峰面积的测量对物质进行定量分析。
3、样品保持器和加热电炉
样品保持器是仪器的关键部位，可用陶瓷和金属块制成。
保持器的上端有两个相互平衡的粗空，可以容纳坩埚，也可直接装上样品和参比物。
底部的细孔与上端两个粗空的中心位置相通，用于插入热电偶。
如果在整个测量过程中，样品不与热电偶作用，也不会在热电偶上烧结熔融，可不必使用坩埚而直接将其装入粗空中。
热电偶直接与样品接触，测定的灵敏度可以的待提高。
加热电炉要有较大的恒温区，通常采取立式装置。
4、差热分析仪
差热分析仪的结构如下图所示。
它包括带有控温装置的加热炉、放置样品和参比物的坩埚、用以盛放坩埚并使其温度均匀的保持器、测温热电偶、差热信号放大器和信号接收系统(记录仪或微机)。
差热图的绘制是通过两支型号相同的热电偶，分别插入样品和参比物中，并将其相同端连接在一起。
两支笔记录的时间—温度(温差)图就称为差热图，或称为热谱图。
Ⅲ、仪器试剂
加热电炉1套双孔绝缘小瓷冠（孔径约为1mm）
程序控温仪1台α- Al2O3（分析纯）
沸点测定仪1台CuSO4•5H2O（分析纯）
双笔自动平衡记录仪1台铅（化学纯）
Ⅳ、实验操作步骤
一、热电偶的制备和标定
1、有关热电偶的制备方法和金属凝固点的测定方法可参考以前实验。
2、锡、铅的凝固点的测定。
将图中的样品保持器用一个带肩宽的玻璃样品替代。
管中放入100g或金属锡80g，并覆盖上一层石墨粉，将热电偶的一段确定为热端，将其置于硅油玻璃套管后插入肩宽样品中。
另一端如图插入冰水浴作为参考端。
热端的引出线连接于记录温度T的记录笔2输入端，量程置于20mV，并校正好零点和满量程。
控制炉温，待其比待测样品熔点高出50℃左右，随即让加热炉缓慢冷却。
冷却速度以6-8℃•mi n-1为宜，直至凝固点一下50℃为止。
记录仪将完整的绘出温度随时间变化的全过程。
冷却曲线的平台部分对应于样品的凝固点。
3、水的沸点。
将热电偶热端替代水银温度计插于气液两相汇合处，测定水的沸点。
记录仪上将出现一条平滑直线，其热电势对应于水的沸点。
4、水的凝固点。
将热端与冷端同时至于0℃的冰水浴中，在记录仪上同样出现一条直线。
这使得电势差为0mV。
二、差热分析曲线的绘制
1、称取约0.7g CuSO4•5H2O和0.5gα- Al2O3混合均匀，装入样品保持器左侧孔中。
右孔装入1.2-1.4g的，使参比物高度与样品高度大致一致。
将热电偶洗净、烘干，分别插入样品与参比物中，应注意两电偶插入的位置和深度基本一致。
将仪器连接好。
升温速率控制为10℃•min-1。
最高温度可设定在450℃。
记录温度差的笔1，其量程为2mV。
打开电源，在记录仪上将出现温度和温差随时间变化的两条曲线。
同时详细记录各测定条件。
2、重复上述实验，加热电炉升温速率改为5℃•min-1。
3、按操作规程关闭仪器。
Ⅴ、数据处理
Ⅵ、问题讨论：
1、差热分析为什么要用参考物？对它有什么要求？
答：实验中需要参照物作为一个基准。
参考物在试验温度范围内不发生任何物理化学变化，ΔT＝0，以此作为样品吸放热的基准。
要求：参考物有良好的热稳定性，在整个试验温度范围内不发生任何物理化学变化，不产生任何热效应。
2、反应前后差热曲线的基线往往不在一条水平线上，为什么？
答：因为在实际测量中，样品与参比物的比热容、导热系数、粒度、装填情况等不可能完全相同，因此差热曲线的基线往往不与时间轴平行。
3、如何辩明反应是吸热还是放热？为什么加热过程中，即使样品没有发生变化，差热曲线仍然会出现较大的漂移？
答：当△T=0时，是一条水平线；当样品放热，出现峰曲线；当吸热时，则出现方向相反的峰曲线。
因为差热分析是一种动态技术，同时又是涉及到热量传递的测量，故影响因素较多。
而样品粒度大小、导热系数、热容、样品量与装填的紧密度都是影响差热曲线的主要因素，所以即使样品没有发生变化，这些因素也有可能导致曲线变化。
