典型钢种的生产工艺

炼钢生产工艺流程-概述说明以及解释1.引言1.1 概述炼钢生产工艺流程是指钢铁制造过程中的一系列步骤和工艺，旨在将生铁转化为高品质的钢材。

这个过程通常包括炼铁和炼钢两个主要阶段。

炼铁是将铁矿石经过冶炼和还原等多个步骤，从中提取出生铁的过程。

生铁是含有较高碳含量的铁合金，一般还含有一些杂质，需要进行炼钢进一步提纯。

炼钢是在特定条件下，通过控制温度、压力、氧气流量等参数，对生铁进行加工和熔炼，以去除杂质并调整钢材的成分和性能。

炼钢生产工艺流程在各个钢铁企业和工厂可能存在差异，但通常包括以下几个关键步骤：配料、炼钢炉装料、炉前处理、溶解炼炉、精炼、铸钢、连铸以及后续的淬火、热处理和表面处理等工序。

在配料阶段，各种原材料，包括铁矿石、废钢、合金等，按照一定比例混合，以满足最终产品的技术要求。

接下来是炼钢炉装料，将配料装入炼钢炉中，并控制好加热和冶炼条件。

炉前处理是指在进入炼钢炉之前对原料进行预处理，以去除杂质和调整成分。

这一步通常包括破碎、磁选、筛分等物理处理和烧结、还原等化学处理。

溶解炼炉是炼钢的关键过程，原料在高温下熔化，各种杂质被氧化、还原或浮渣分离的方式去除。

精炼是对溶解炼炉的产物进行进一步处理，通过吹氧、渣化反应等技术手段，去除残余杂质，调整成分组成和温度。

接下来是铸钢阶段，将精炼后的钢液倒入连铸机中，通过结晶器冷却凝固，形成连续块或板。

这些块或板可用于制造各种钢材产品，如钢板、钢管、钢坯等。

炼钢生产工艺流程的最后几个过程是后续处理，包括淬火、热处理和表面处理。

通过这些工序，钢材的性能、硬度、韧性、耐腐蚀性等可以得到进一步改善和优化，以满足特定应用需求。

总的来说，炼钢生产工艺流程是一个复杂且关键的过程，需要合理的工序安排、严格的质量控制和先进的技术手段。

它不仅影响到钢材质量和性能，也对钢铁企业的生产效率和经济效益产生重大影响。

1.2 文章结构文章结构部分的内容应该是对整篇文章的组成部分进行简要介绍。

结构钢结构钢按用途可分为工程用钢和机器用钢两大类。

工程用钢主要是用于各种工程结构，包括碳素结构钢和低合金高强度结构钢，这类钢冶炼简便、成本低、用量大，一般不进行热处理，而机器用钢大多采用优质碳素结构钢和合金结构钢，它们一般都经过热处理后使用。

（1）碳素结构钢1.牌号碳素结构钢含碳量低（0.06-0.38%）,硫、磷含量较高。

这类钢通常在热轧空冷状态下使用，其塑性高，可焊性好，使用状态下的组织为铁素体加珠光体。

2.使用状态和热处理一般不经热处理，而在钢厂供应状态（轧制状态）下直接使用3.用途钢结构件、焊接和扳金机械结构件。

（2）优质碳素结构钢1.牌号（3）低合金高强度结构钢低合金高强度结构钢是在碳素结构钢的基础上，加入少量的合金元素发展起来的，原称为普通低合金钢。

1.牌号2.性能特点强度高于碳素结构钢，可降低结构自重、节约钢材；具有足够的塑性、韧性及良好的焊接性能；具有良好的耐蚀性和低的冷脆转变温度。

3.成份特点低碳：含碳量≤0.2%低和金：主加元素为锰4.热处理特点在热轧状态下使用，组织为铁素体加珠光体。

5.典型钢种及用途Q345是应用最广、用量最大的低合金高强度结构钢，广泛用于石油化工设备、船舶、桥梁、车辆等大型钢结构中。

（4）渗碳钢1.成分：含碳量0.10-0.25％的合金钢，主要加入能提高淬透性的Mn、Cr、Ni等元素；2.性能特点：经热处理后表硬里韧、耐磨性及抗疲劳性好；3.渗碳件一般的工艺路线：4.用途应用很广，主要用于制造渗碳零件，如变速齿轮、内燃机凸轮轴等各种表面耐磨件。

5.常用的渗碳钢低淬透性渗碳钢：15Cr、20Cr等，心部强度低，尺寸和载荷小的齿轮和滑块；中淬透性渗碳钢：20CrMnTi、20CrMn等，心部强度较高，用于制造中等强度的耐磨零件，如汽车、拖拉机的变速齿轮、齿轮轴等；高淬透性渗碳钢：18Cr2Ni4WA、20Cr2Ni4A等，淬透性很高。

用来制造承受重载荷和强烈磨损的重要零件，如飞机、坦克中的曲轴及重要齿轮等。

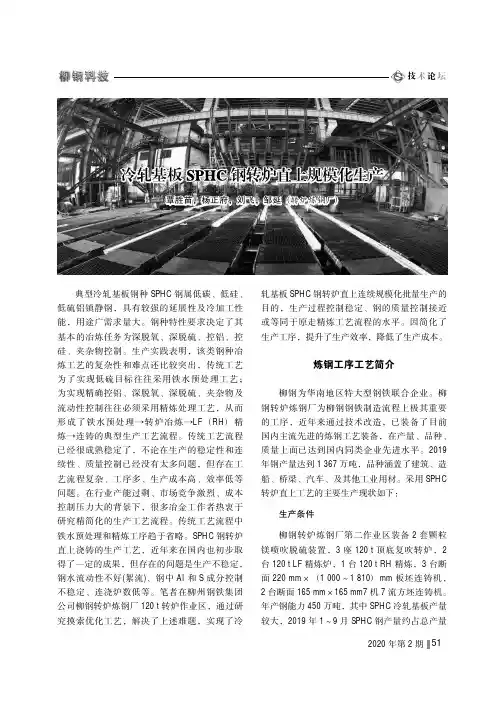

2020年第2期典型冷轧基板钢种SPHC 钢属低碳、低硅、低硫铝镇静钢，具有较强的延展性及冷加工性能，用途广需求量大。

钢种特性要求决定了其基本的冶炼任务为深脱氧、深脱硫、控铝、控硅、夹杂物控制。

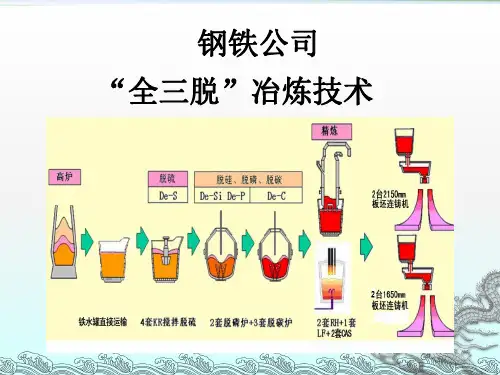

生产实践表明，该类钢种冶炼工艺的复杂性和难点还比较突出，传统工艺为了实现低硫目标往往采用铁水预处理工艺；为实现精确控铝、深脱氧、深脱硫、夹杂物及流动性控制往往必须采用精炼处理工艺，从而形成了铁水预处理→转炉冶炼→LF （RH ）精炼→连铸的典型生产工艺流程。

传统工艺流程已经很成熟稳定了，不论在生产的稳定性和连续性、质量控制已经没有太多问题，但存在工艺流程复杂、工序多、生产成本高、效率低等问题。

在行业产能过剩、市场竞争激烈、成本控制压力大的背景下，很多冶金工作者热衷于研究精简化的生产工艺流程。

传统工艺流程中铁水预处理和精炼工序趋于省略。

SPHC 钢转炉直上浇铸的生产工艺，近年来在国内也初步取得了一定的成果，但存在的问题是生产不稳定，钢水流动性不好(絮流)、钢中Al 和S 成分控制不稳定、连浇炉数低等。

笔者在柳州钢铁集团公司柳钢转炉炼钢厂120t 转炉作业区，通过研究摸索优化工艺，解决了上述难题，实现了冷轧基板SPHC 钢转炉直上连续规模化批量生产的目的，生产过程控制稳定、钢的质量控制接近或等同于原走精炼工艺流程的水平。

因简化了生产工序，提升了生产效率，降低了生产成本。

炼钢工序工艺简介柳钢为华南地区特大型钢铁联合企业。

柳钢转炉炼钢厂为柳钢钢铁制造流程上极其重要的工序，近年来通过技术改造，已装备了目前国内主流先进的炼钢工艺装备，在产量、品种、质量上面已达到国内同类企业先进水平。

2019年钢产量达到1367万吨，品种涵盖了建筑、造船、桥梁、汽车、及其他工业用材。

采用SPHC 转炉直上工艺的主要生产现状如下：生产条件柳钢转炉炼钢厂第二作业区装备2套颗粒镁喷吹脱硫装置，3座120t 顶底复吹转炉，2台120t LF 精炼炉，1台120t RH 精炼，3台断面220mm ×（1000～1810）mm 板坯连铸机，2台断面165mm ×165mm7机7流方坯连铸机。

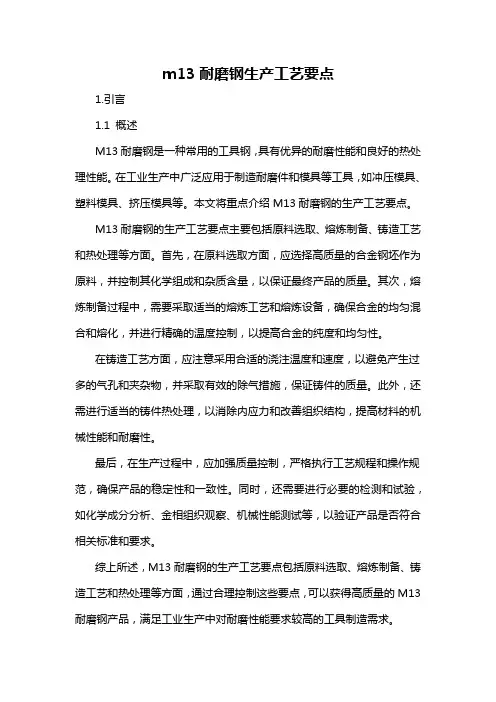

m13耐磨钢生产工艺要点1.引言1.1 概述M13耐磨钢是一种常用的工具钢，具有优异的耐磨性能和良好的热处理性能。

在工业生产中广泛应用于制造耐磨件和模具等工具，如冲压模具、塑料模具、挤压模具等。

本文将重点介绍M13耐磨钢的生产工艺要点。

M13耐磨钢的生产工艺要点主要包括原料选取、熔炼制备、铸造工艺和热处理等方面。

首先，在原料选取方面，应选择高质量的合金钢坯作为原料，并控制其化学组成和杂质含量，以保证最终产品的质量。

其次，熔炼制备过程中，需要采取适当的熔炼工艺和熔炼设备，确保合金的均匀混合和熔化，并进行精确的温度控制，以提高合金的纯度和均匀性。

在铸造工艺方面，应注意采用合适的浇注温度和速度，以避免产生过多的气孔和夹杂物，并采取有效的除气措施，保证铸件的质量。

此外，还需进行适当的铸件热处理，以消除内应力和改善组织结构，提高材料的机械性能和耐磨性。

最后，在生产过程中，应加强质量控制，严格执行工艺规程和操作规范，确保产品的稳定性和一致性。

同时，还需要进行必要的检测和试验，如化学成分分析、金相组织观察、机械性能测试等，以验证产品是否符合相关标准和要求。

综上所述，M13耐磨钢的生产工艺要点包括原料选取、熔炼制备、铸造工艺和热处理等方面，通过合理控制这些要点，可以获得高质量的M13耐磨钢产品，满足工业生产中对耐磨性能要求较高的工具制造需求。

1.2 文章结构文章结构部分的内容如下：文章结构采用三个主要部分组成，包括引言、正文和结论。

这些部分的安排旨在使读者能够更好地理解并掌握关于M13耐磨钢生产工艺要点的知识。

引言部分提供了对整篇文章的概述，其中包括背景信息、目的以及文章结构的简要说明。

概述部分将向读者介绍关于M13耐磨钢的基本概念和重要性。

文章结构部分将详细介绍本文的内容组织和框架，以帮助读者更好地理解文章的整体架构。

正文部分是本文的核心部分，其中包含了两个关键要点。

每个要点将详细介绍M13耐磨钢生产的关键工艺要点。

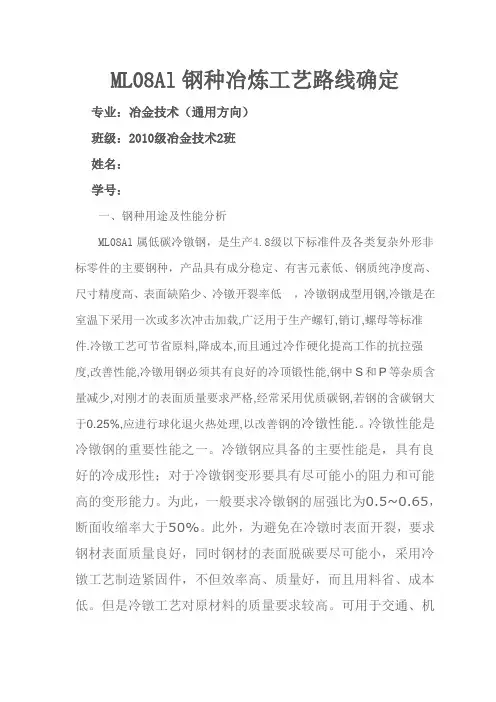

ML08Al钢种冶炼工艺路线确定专业：冶金技术（通用方向）班级：2010级冶金技术2班姓名：学号：一、钢种用途及性能分析ML08Al属低碳冷镦钢，是生产4.8级以下标准件及各类复杂外形非标零件的主要钢种，产品具有成分稳定、有害元素低、钢质纯净度高、尺寸精度高、表面缺陷少、冷镦开裂率低，冷镦钢成型用钢,冷镦是在室温下采用一次或多次冲击加载,广泛用于生产螺钉,销订,螺母等标准件.冷镦工艺可节省原料,降成本,而且通过冷作硬化提高工作的抗拉强度,改善性能,冷镦用钢必须其有良好的冷顶锻性能,钢中S和P等杂质含量减少,对刚才的表面质量要求严格,经常采用优质碳钢,若钢的含碳钢大于0.25%,应进行球化退火热处理,以改善钢的冷镦性能.。

冷镦性能是冷镦钢的重要性能之一。

冷镦钢应具备的主要性能是，具有良好的冷成形性；对于冷镦钢变形要具有尽可能小的阻力和可能高的变形能力。

为此，一般要求冷镦钢的屈强比为0.5~0.65，断面收缩率大于50%。

此外，为避免在冷镦时表面开裂，要求钢材表面质量良好，同时钢材的表面脱碳要尽可能小，采用冷镦工艺制造紧固件，不但效率高、质量好，而且用料省、成本低。

但是冷镦工艺对原材料的质量要求较高。

可用于交通、机械和运输等行业应用，适用于生产各种4.8级以下的标准和非标件等优点，通常使用时不需要热处理. 如制造铆钉、垫圈等。

（一）、力学性能要求1．屈服强度σs及变形抗力尺可能的小，这样可使单位变形力相应减小，以延长模具寿命。

2．钢材的冷变形性能要好，即材料应有较好的塑性，较低的硬度，能在较大的变形程度下不致引起产品开裂。

3．钢材的加工硬化敏感性可能的低，这样不致使冷镦变形过程中的变形力太大。

（二）、化学成份要求1．碳（C）碳是影响钢材冷塑性变形的最主要元素。

含碳量越高，钢的强度越高，而塑性越低。

实践证明，含碳量每提高0.1%，其屈服强度σs约提高27.4Mpa；抗拉强度σb提高58.8~78.4Mpa；而伸长率δ则降低4.3%，断面收缩率ψ降低7.3%。

不锈钢生产工艺简述目前不锈钢的冶炼技术，大体可分为两种方法，即两步法、三步法。

采用两步法的占70%以上.即EAF-AOD,或EAF-VOD,EAF-CLU等.近年来由德马克公司发展的三步法冶炼工艺，即EAF--MRP-L--VOD 已被一些厂家采用.实际上三步法也不局限于德马克所推荐的工艺,也可以是其它类似工艺.如精炼转炉也可以是K-OBM,CLU,AOD-L.真空吹氧装置也可以是RH-KTB/OB.三步法的工艺优势在于:Ar耗量低(1-3 Nm3/t),还原铁合金用量少,转炉炉衬寿命长,生产节奏利于和连铸匹配.生产成本大约可降低约18美元/吨.在这两种方法之外，采用转炉并以铁水为主要原料的不锈钢冶炼工艺，是当今的一项重要技术进步,其中，以日本川崎的千叶厂最具代表性。

不锈钢的薄板坯连铸技术近年来也取得一定进展,在NUCON厂浇注了409不锈钢,AMCO浇注了430不锈钢,Avesta则浇注了300系列的不锈钢.但正常生产仍采用常规连铸.不锈钢薄带钢连铸在日本光厂已宣告投产.生产2-5mm的304钢种,年产量~40万吨.但又宣称尚不准备推广.一、目前世界上现行的七种工艺流程:（以废钢为主原料）1、电炉+VOD合金废钢2、电炉+K-OBM-S或AOD或CLU转炉3、电炉+ 底吹搅拌+ VOD以铁水为主要原料4、铁水(脱P) +电炉+转炉(液态合金炉料).5、铁水(脱P) +KMS-S + K-OBM-S + VOD. Cr矿石,固态合金, 无电炉.6、铁水(脱P) +KMS-S (+VOD)固态合金. 无电炉.7、电炉+ 铁水(脱P) +转炉(液态HCFeCr—脱Si) (VOD).二、三步法工艺: (Three Process SteS)三步法为MDH公司所发展,但实际上一些生产厂先于MDH公司采了三步法的工艺.(从广义上讲).MDH公司所开发的三步法指EAF + MRP-L +VOD的不锈钢冶炼方法.目前该工艺已用于比利时ALZ厂,巴西Acesita,韩国Posco等厂家.三步法与传统的二步法比较,其主要优点是:生产周期短，有利于和连铸的匹配;由于Ar气耗量减少,炉衬寿命长因而降低了生产成本;此外钢水气体含量低,改善了产品质量.具体对比如下：生产周期: 通常VOD处理周期为100分钟,AOD为70-90分钟.而三步法可以将各生产环节控制在60-70分钟,从而使连铸连浇率提高到6-10炉，铸坯收得率可达94%以上。

轧钢生产工艺流程介绍1、棒材生产线工艺流程钢坯验收T加热T轧制T倍尺剪切T冷却T剪切T检验T包装T计量T入库(1)钢坯验收=钢坯质量是关系到成品质量的关键，必须经过检查验收。

①、钢坯验收程序包括：物卡核对、外形尺寸测量、表面质量检查、记录等。

②、钢坯验收依据钢坯技术标准和内控技术条件进行，不合格钢坯不得入炉。

(2)、钢坯加热钢坯加热是热轧生产工艺过程中的重要工序。

①、钢坯加热的目的钢坯加热的目的是提高钢的塑性，降低变形抗力，以便于轧制；正确的加热工艺，还可以消除或减轻钢坯内部组织缺陷。

钢的加热工艺与钢材质量、轧机产量、能量消耗、轧机寿命等各项技术经济指标有直接关系。

②、三段连续式加热炉所谓的三段即：预热段、加热段和均热段。

预热段的作用：利用加热烟气余热对钢坯进行预加热，以节约燃料。

(一般预加热到300〜450C)加热段的作用：对预加热钢坯再加温至1150〜1250 C,它是加热炉的主要供热段，决定炉子的加热生产能力。

均热段的作用：减少钢坯内外温差及消除水冷滑道黑印，稳定均匀加热质量。

③、钢坯加热常见的几种缺陷a、过热钢坯在高温长时间加热时，极易产生过热现象。

钢坯产生过热现象主要表现在钢的组织晶粒过分长大变为粗晶组织，从而降低晶粒间的结合力，降低钢的可塑性。

过热钢在轧制时易产生拉裂，尤其边角部位。

轻微过热时钢材表面产生裂纹，影响钢材表面质量和力学性能。

为了避免产生过热缺陷，必须对加热温度和加热时间进行严格控制。

b、过烧钢坯在高温长时间加热会变成粗大的结晶组织，同时晶粒边界上的低熔点非金属化合物氧化而使结晶组织遭到破坏，使钢失去应有的强度和塑性，这种现象称为过烧。

过烧钢在轧制时会产生严重的破裂。

因此过烧是比过热更为严重的一种加热缺陷。

过烧钢除重新冶炼外无法挽救。

避免过烧的办法：合理控制加热温度和炉内氧化气氛，严格执行正确的加热制度和待轧制度，避免温度过高。

c、温度不均钢坯加热速度过快或轧制机时产量大于加热能力时易产生这种现象。

钢铁厂的工艺流程
《钢铁厂的工艺流程》
钢铁是现代工业中不可或缺的重要材料，而钢铁厂则是生产钢铁的重要场所。

钢铁厂的工艺流程是一个非常复杂的过程，包括原材料的准备、炼铁、铁炼钢等多个环节。

首先，钢铁厂需要准备原材料，主要包括铁矿石、焦炭和石灰石。

这些原材料在配比和筛分过程中需要按照一定的比例进行混合，并进入高炉熔炼。

炼铁是钢铁厂的第一道工艺环节，通过高炉冶炼将铁矿石中的铁氧化物还原成金属铁。

在高炉内，熔融的铁矿石从上部投入，同时从底部喷入煤气与空气混合的炉料，通过高温还原反应，产生液态铁和炉渣。

液态铁被收集起来，而炉渣则被排出高炉。

随后，经过熔炼得到的生铁需要进一步加工，铁熔炼钢是钢铁厂的第二道工艺环节。

通常采用转炉法或电弧炉法对生铁进行炼钢。

在炼钢过程中，将生铁与适当的废钢、合金和流动剂混合，加热至足够高的温度，使铁的碳含量、含杂质和化学成分符合要求。

最后，经过炼钢得到的熔融钢液可以进行连铸或浇铸成型，成为各种形状和规格的钢材。

连铸是将熔融的钢液倒入连续冷却的铜板模中，快速凝固并形成坯料，而浇铸则是将熔融的钢液倒入坯料模具中，凝固成型。

总的来说，钢铁厂的工艺流程包括原材料的准备、炼铁、铁炼钢等多个环节，每个环节都需要严格控制和操作。

这些工艺环节共同构成了钢铁生产的复杂过程，为现代工业的发展提供了重要的支持。
